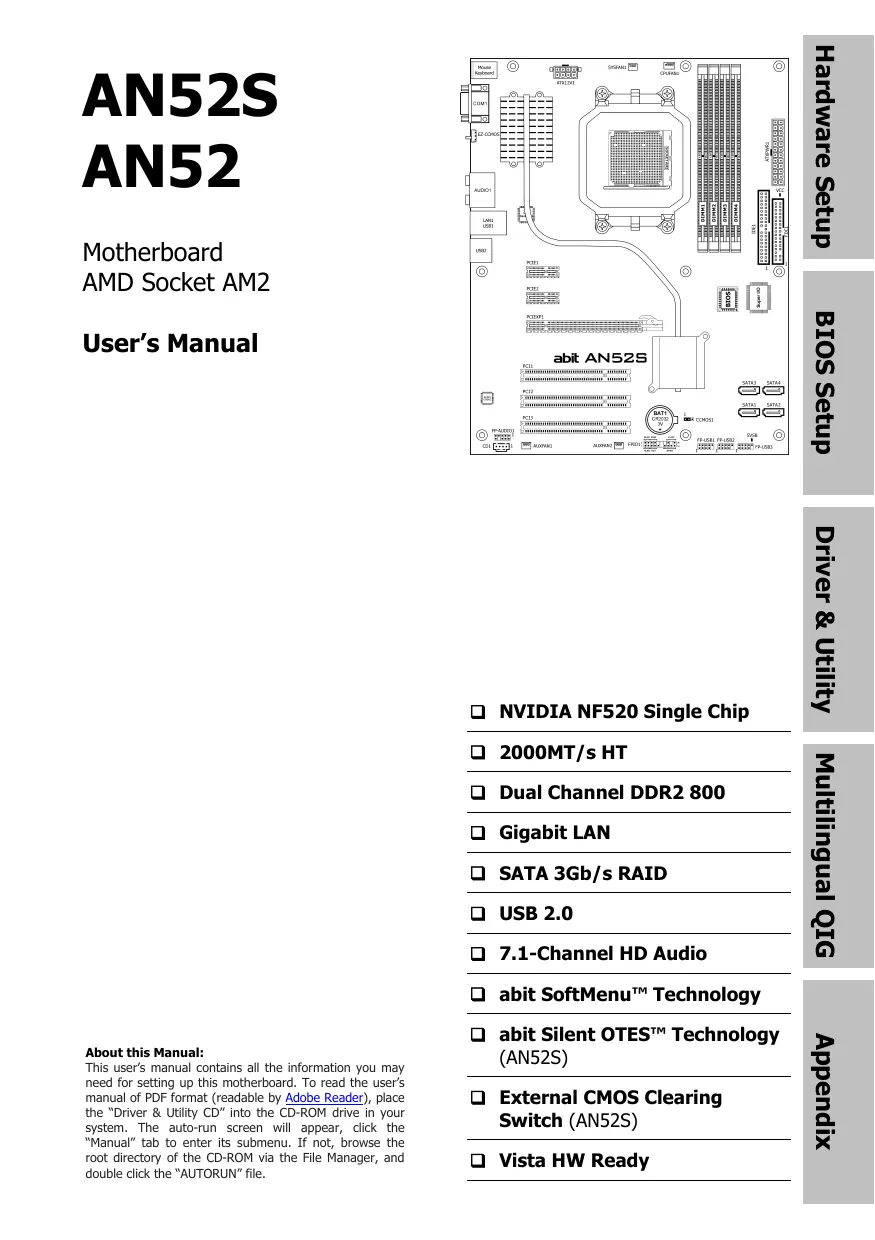

AN52S - Carte mère ABIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte mère
Marque	ABIT
Modèle	AN52S
Facteur de forme	ATX
Dimensions	305 x 244 mm
Poids	0.8 kg
Socket CPU	Socket AM2
Chipset	NVIDIA nForce 520
Type de mémoire	DDR2
Nombre de slots mémoire	4
Capacité mémoire maximale	8 Go
Slots d'extension	1 x PCIe x16, 2 x PCIe x1, 3 x PCI
Connecteurs de stockage	1 x IDE, 4 x SATA 3 Gb/s
Connecteurs USB arrière	4 x USB 2.0
Audio	7.1 canaux HD Audio
Réseau	Gigabit Ethernet
Connecteurs arrière	PS/2 souris et clavier, LPT, COM, S/PDIF optique entrée/sortie, IEEE 1394
Alimentation requise	ATX 24+4 broches
BIOS	Award BIOS
Entretien	Nettoyer avec de l'air comprimé, éviter l'humidité
Sécurité	Mise à la terre et bande antistatique avant manipulation
Pièces détachées et réparabilité	Carte mère complète, aucune pièce détachée disponible

FOIRE AUX QUESTIONS - AN52S ABIT

Comment installer la carte mère dans le boîtier ?

Alignez les trous de vis de la carte mère avec ceux du boîtier. Placez des entretoises aux endroits correspondants et serrez les vis. Assurez-vous d'enlever tout plot métallique ne correspondant à aucun trou pour éviter les courts-circuits. Le panneau arrière E/S doit correspondre à l'ouverture du boîtier.

Comment effacer la mémoire CMOS ?

Déconnectez l'alimentation de la carte mère. Placez le cavalier CMOS sur la position 'Effacer CMOS' pendant quelques secondes, puis replacez-le sur la position 'Normal'. Rebranchez l'alimentation et redémarrez ; le BIOS reviendra aux réglages d'usine.

Comment connecter les câbles du panneau avant ?

Utilisez le connecteur FPIO1. Branchez : HLED (DEL disque dur), RST (reset), SPKR (haut-parleur), SLED (DEL veille), PWR (interrupteur alimentation), PLED (DEL alimentation). Respectez la polarité indiquée.

Comment installer le CPU et le dissipateur ?

Suivez précisément les instructions fournies avec votre CPU et dissipateur. Le CPU est fragile et produit beaucoup de chaleur. Après avoir fixé le dissipateur, connectez son ventilateur au connecteur CPUFAN1 sur la carte mère.

Comment installer les barrettes de mémoire ?

Poussez vers le bas les pattes d'éjection aux extrémités du slot. Alignez l'encoche de la barrette avec l'ergot du slot. Enfoncez fermement la barrette jusqu'à ce que les pattes se relèvent automatiquement pour la verrouiller.

Quels sont les connecteurs du panneau arrière ?

Les connecteurs sont : Mouse (PS/2 souris), Keyboard (PS/2 clavier), LPT1 (imprimante parallèle), COM1 (série), OPT-IN1 (entrée S/PDIF optique), OPT-OUT1 (sortie S/PDIF optique), AUDIO1 (7.1 canaux), IEEE1394, LAN1 (Ethernet), USB1/USB2 (USB).

Quelles précautions prendre avant l'installation ?

Arrêtez l'alimentation et débranchez le câble secteur. Portez une bande antistatique et tenez la carte par les bords. Évitez de toucher les contacts et les puces. Posez la carte sur une surface antistatique.

Comment connecter l'alimentation du ventilateur CPU ?

Connectez le câble d'alimentation du ventilateur du dissipateur CPU au connecteur CPUFAN1 situé sur la carte mère.

Quelle est la fonction du cavalier CMOS ?

Le cavalier CMOS permet d'effacer la mémoire CMOS et de réinitialiser les paramètres du BIOS. Utilisez-le si des réglages incorrects empêchent le bon fonctionnement de la carte mère.

Comment retirer une barrette mémoire ?

Poussez simultanément vers le bas les pattes d'éjection des deux extrémités du slot. La barrette se soulève légèrement, puis retirez-la doucement.

MODE D'EMPLOI AN52S ABIT

Ce "Guide d'Installation rapide" contient des informations de base dont vous pourrez avoir besoin lors de l'installation de votre carte mère abit. Pour des opérations plus avancées, vous devez vous reporter à la version complète.

Précautions d'installation du matériel

• Toujours il vous faut arrêter l'alimentation électrique et déconnecter le câble électrique de la prise Courant Alternatif avant d'installer la carte ou de changer des paramètres de configuration.
• Mettez-vous à la terre proprement en portant une bande de poignet de sécurité contre les décharges électrostatiques et ce avant d'enlever la carte de son emballage anti-statique. Tenez la carte sur les bords. Evitez d'y toucher les composants qui se trouvent dessus.
• Évitez de toucher les contacts des barrettes et les puces des circuits intégrés (IC).
• Placez la carte sur une surface antistatique mise à la terre ou sur l'emballage antistatique dans lequel se trouvait la carte.

Installation de la carte dans le boîtier

Le boîtier de l'ordinateur pour cette carte mère devrait:

• Accommoder le facteur de forme de cette carte mère.
• Supporter tout le câblage des connecteurs sur la carte mère aux indicateurs et interrupteurs sur le boîtier.
• Être capable de fournir suffisamment de puissance et d'espace pour tous les lecteurs que vous pouvez installer.
• Son modèle E/S dans le panneau arrière doit s'apparer avec les ports E/S et les slots d'extension sur la carte mère.

Pour installer la carte mère dans le boîtier, vous devez:

• Face le côté des ports E/S vers la partie arrêtée du boîtier. Localise les trous des vis à la fois sur la carte mère et sur la base du boîtier.
• Placez tous les boulons ou entretoises nécessaires à la base du boîtier et serrez-les.
• Alignez tous les trous des vis de la carte mère avec ces boulons ou entretouises sur le boiler.
• Serrez toutes les vis.

Afin de prévenir tout court-circuit du circuit PCB, veillez s'il vous plaît ENLEVER les goujons métalliques ou les entreprises s'ils sont déjà installés sur la base du boîtier et n'ont pas de trous de montage sur cette carte mère avec qui s'aligner.

Le cavalier d'effacement de la CMOS

Ce cavalier est utilisé pour effacer la mémoire CMOS afin de paramétrer les contenus du BIOS. Vous pourrez avoir besoin d'effacer la mémoire CMOS si les paramètres du BIOS sont incorrects et empêchant votre carte mère de bien fonctionner.

Pour effacer la mémoire CMOS, déconnectez tous les câbles d'alimentation de la carte mère, installez la fiche du cavalier sur le réglage "Effacer CMOS" pendant quelques secondes, et puis installez la fiche à son réglage "Normal". Réconnectez l'alimentation électrique et redémarrez, le contenu BIOS sera paramétré à nouveau à sa configuration d'usine.

Connecteurs sur le panneau avant: [FPIO1]

• [HLED]: Connecte au cable en nappe de la DEL du lecteur du disque dur (HDD).
• [RST]: Connecte au câble en nappe de l'interrupteur de réinitialisation.
• [SPKR]: Connectez au câble du Haut-parleur du système. [SLED]: Connectez au câble de la DEL de veille.
• [PWR]: Connecte au cable de l'interrupteur de l'alimentation électrique.
• [PLED]: Connecte au câble de la DEL d'alimentation.

Montage de l'assemblage unité centrale de traitement (CPU) & dissipateur thermique

Parce que l'on peut désirer beaucoup de types de CPU et de dissipateurs d’énergie, chacun à des façons différentes de montage, veuillez suivre exactement les instructions de montage que vous pouvez tracer dans l’ensemble que vous venez d’acheter. Le CPU est une unité électronique délicate qui produit des montants énormes de chaleur en fonctionnement. Veuillez donc faire très attention durant l’assemblage.

Après avoir fini d'assembler le dissipateur d'énergie sur le processeur, connectez l'alimentation du ventilateur de refroidissement du CPU au connecteur [CPUFAN1] sur la carte mère.

Installation des barrettes de mémoire

• Poussez vers le bas les pattes d’éjection de chaque côté du connecteur d’extension.
• Alignez la barrette mémoire sur le connecteur d'extension. Ce dernier a un ergot qui doit s'aligner avec l'encoche de la barrette mémoire de façon qu'elle puisse s'emboîter dans un seul sens.
• Installez la barrette mémoire dans le connecteur d'extension en appuyant dessus fermement. Les pattes d'éjection du connecteur se lèvent vers le haut automatiquement et verrouillent les extrémités de la barrette mémoire. Pour enlever la barrette mémoire, poussez simultanément vers le bas les pattes d'éjection de chaque extrémité du connecteur et puis retirez la barrette mémoire.

Connections du panneau arrière

• Mouse: Connecte à la souris PS/2.
• Keyboard: Connecte au clavier PS/2. LPT1: Connecte à l'imprimante ou autres dispositifs qui supportent le protocole de communication parallèle.
• COM1: Connecte au modem externe, à la souris ou autres dispositifs qui supportent le protocole de communication série.
• OPT-IN1: Ce connecteur fournit une connexion S/PDIF en entrée à travers une fibre optique aux appareils multimédia numériques.
• OPT-OUT1: Ce connecteur fournit une connexion S/PDIF en sortie à travers une fibre optique aux appareils multimédia numériques.
• AUDIO1: Connecte la 7.1 canaux audio.
• IEEE1394: Connecte aux unités du protocole IEEE1394. LAN1: Connecte au réseau local d'ordinateurs.
• USB1/USB2: Connecte aux unités du protocole USB.
