AN52S - 主板 ABIT - 免费用户手册

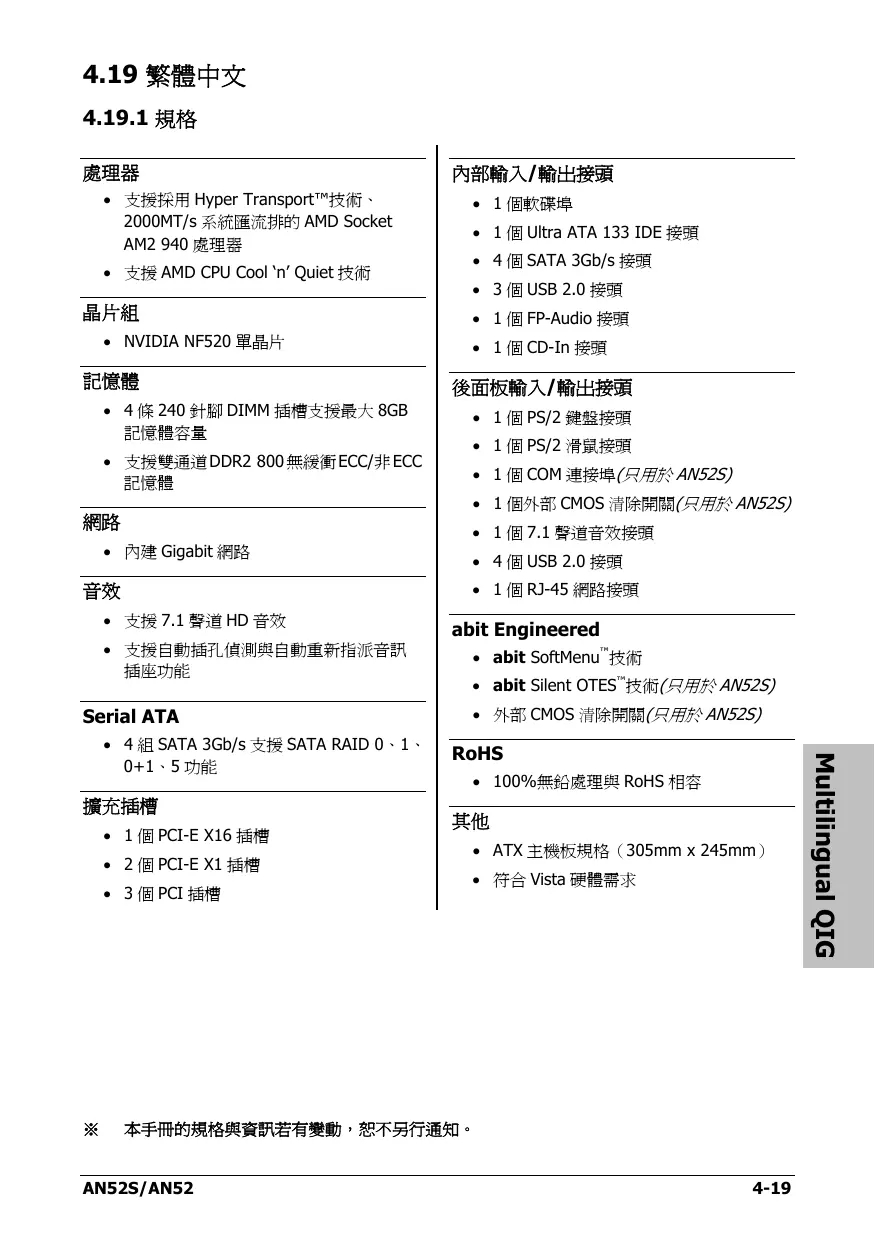

产品类型	主板
品牌	ABIT
型号	AN52S
外形尺寸	ATX
尺寸	305 x 244 毫米
重量	0.8 千克
CPU 插槽	Socket AM2
芯片组	NVIDIA nForce 520
内存类型	DDR2
内存插槽数	4
最大内存容量	8 GB
扩展插槽	1 x PCIe x16, 2 x PCIe x1, 3 x PCI
存储接口	1 x IDE, 4 x SATA 3 Gb/s
后置 USB 接口	4 x USB 2.0
音频	7.1 声道高清音频
网络	千兆以太网
后置接口	PS/2 鼠标和键盘, LPT, COM, S/PDIF 光纤输入/输出, IEEE 1394
所需电源	ATX 24+4 针
BIOS	Award BIOS
维护	使用压缩空气清洁，避免潮湿
安全	操作前接地并佩戴防静电手环
零部件和可维修性	完整主板，无可用零部件

常见问题 - AN52S ABIT

如何将主板安装到机箱中？

将主板的螺丝孔与机箱的螺丝孔对齐。在相应位置放置螺丝柱并拧紧螺丝。确保移除所有不对应任何孔的金属柱以避免短路。后置 I/O 面板必须与机箱开口匹配。

如何清除 CMOS 内存？

断开主板电源。将 CMOS 跳线置于'清除 CMOS'位置几秒钟，然后将其放回'正常'位置。重新连接电源并重启；BIOS 将恢复出厂设置。

如何连接前面板线缆？

使用 FPIO1 连接器。连接：HLED（硬盘指示灯）、RST（复位）、SPKR（扬声器）、SLED（待机指示灯）、PWR（电源开关）、PLED（电源指示灯）。请遵守指示的极性。

如何安装 CPU 和散热器？

请严格遵循 CPU 和散热器附带的说明。CPU 很脆弱且产生大量热量。固定散热器后，将其风扇连接到主板上的CPUFAN1连接器。

如何安装内存条？

向下推开插槽两端的卡扣。将内存条上的凹槽与插槽上的凸起对齐。用力按下内存条，直到卡扣自动弹起并锁定。

后置面板有哪些连接器？

连接器包括：Mouse（PS/2 鼠标）、Keyboard（PS/2 键盘）、LPT1（并行打印机）、COM1（串口）、OPT-IN1（S/PDIF 光纤输入）、OPT-OUT1（S/PDIF 光纤输出）、AUDIO1（7.1 声道）、IEEE1394、LAN1（以太网）、USB1/USB2（USB）。

安装前应采取哪些预防措施？

关闭电源并拔掉电源线。佩戴防静电手环并握住主板边缘。避免触摸触点和芯片。将主板放在防静电表面上。

如何连接 CPU 风扇电源？

将 CPU 散热器风扇的电源线连接到主板上的CPUFAN1连接器。

CMOS 跳线有什么功能？

CMOS 跳线用于清除 CMOS 内存并重置 BIOS 设置。如果错误设置导致主板无法正常运行，请使用它。

如何取下内存条？

同时向下推开插槽两端的卡扣。内存条会稍微抬起，然后轻轻将其取出。

用户手册 AN52S ABIT

Ce "Guide d'Installation rapide" contient des informations de base dont vous pourrez avoir besoin lors de l'installation de votre carte mère abit. Pour des opérations plus avancées, vous devez vous reporter à la version complète.

Précautions d'installation du matériel

• Toujours il vous faut arrêter l'alimentation électrique et déconnecter le câble électrique de la prise Courant Alternatif avant d'installer la carte ou de changer des paramètres de configuration.
• Mettez-vous à la terre proprement en portant une bande de poignet de sécurité contre les décharges électrostatiques et ce avant d'enlever la carte de son emballage anti-statique. Tenez la carte sur les bords. Evitez d'y toucher les composants qui se trouvent dessus.
• Évitez de toucher les contacts des barrettes et les puces des circuits intégrés (IC).
• Placez la carte sur une surface antistatique mise à la terre ou sur l'emballage antistatique dans lequel se trouvait la carte.

Installation de la carte dans le boîtier

Le boîtier de l'ordinateur pour cette carte mère devrait:

• Accommoder le facteur de forme de cette carte mère.
• Supporter tout le câblage des connecteurs sur la carte mère aux indicateurs et interrupteurs sur le boîtier.
• Être capable de fournir suffisamment de puissance et d'espace pour tous les lecteurs que vous pouvez installer.
• Son modèle E/S dans le panneau arrière doit s'apparer avec les ports E/S et les slots d'extension sur la carte mère.

Pour installer la carte mère dans le boîtier, vous devez:

• Face le côté des ports E/S vers la partie arrêtée du boîtier. Localise les trous des vis à la fois sur la carte mère et sur la base du boîtier.
• Placez tous les boulons ou entretoises nécessaires à la base du boîtier et serrez-les.
• Alignez tous les trous des vis de la carte mère avec ces boulons ou entretouises sur le boiler.
• Serrez toutes les vis.

Afin de prévenir tout court-circuit du circuit PCB, veillez s'il vous plaît ENLEVER les goujons métalliques ou les entreprises s'ils sont déjà installés sur la base du boîtier et n'ont pas de trous de montage sur cette carte mère avec qui s'aligner.

Le cavalier d'effacement de la CMOS

Ce cavalier est utilisé pour effacer la mémoire CMOS afin de paramétrer les contenus du BIOS. Vous pourrez avoir besoin d'effacer la mémoire CMOS si les paramètres du BIOS sont incorrects et empêchant votre carte mère de bien fonctionner.

Pour effacer la mémoire CMOS, déconnectez tous les câbles d'alimentation de la carte mère, installez la fiche du cavalier sur le réglage "Effacer CMOS" pendant quelques secondes, et puis installez la fiche à son réglage "Normal". Réconnectez l'alimentation électrique et redémarrez, le contenu BIOS sera paramétré à nouveau à sa configuration d'usine.

Connecteurs sur le panneau avant: [FPIO1]

• [HLED]: Connecte au cable en nappe de la DEL du lecteur du disque dur (HDD).
• [RST]: Connecte au câble en nappe de l'interrupteur de réinitialisation.
• [SPKR]: Connectez au câble du Haut-parleur du système. [SLED]: Connectez au câble de la DEL de veille.
• [PWR]: Connecte au cable de l'interrupteur de l'alimentation électrique.
• [PLED]: Connecte au câble de la DEL d'alimentation.

Montage de l'assemblage unité centrale de traitement (CPU) & dissipateur thermique

Parce que l'on peut désirer beaucoup de types de CPU et de dissipateurs d’énergie, chacun à des façons différentes de montage, veuillez suivre exactement les instructions de montage que vous pouvez tracer dans l’ensemble que vous venez d’acheter. Le CPU est une unité électronique délicate qui produit des montants énormes de chaleur en fonctionnement. Veuillez donc faire très attention durant l’assemblage.

Après avoir fini d'assembler le dissipateur d'énergie sur le processeur, connectez l'alimentation du ventilateur de refroidissement du CPU au connecteur [CPUFAN1] sur la carte mère.

Installation des barrettes de mémoire

• Poussez vers le bas les pattes d’éjection de chaque côté du connecteur d’extension.
• Alignez la barrette mémoire sur le connecteur d'extension. Ce dernier a un ergot qui doit s'aligner avec l'encoche de la barrette mémoire de façon qu'elle puisse s'emboîter dans un seul sens.
• Installez la barrette mémoire dans le connecteur d'extension en appuyant dessus fermement. Les pattes d'éjection du connecteur se lèvent vers le haut automatiquement et verrouillent les extrémités de la barrette mémoire. Pour enlever la barrette mémoire, poussez simultanément vers le bas les pattes d'éjection de chaque extrémité du connecteur et puis retirez la barrette mémoire.

Connections du panneau arrière

• Mouse: Connecte à la souris PS/2.
• Keyboard: Connecte au clavier PS/2. LPT1: Connecte à l'imprimante ou autres dispositifs qui supportent le protocole de communication parallèle.
• COM1: Connecte au modem externe, à la souris ou autres dispositifs qui supportent le protocole de communication série.
• OPT-IN1: Ce connecteur fournit une connexion S/PDIF en entrée à travers une fibre optique aux appareils multimédia numériques.
• OPT-OUT1: Ce connecteur fournit une connexion S/PDIF en sortie à travers une fibre optique aux appareils multimédia numériques.
• AUDIO1: Connecte la 7.1 canaux audio.
• IEEE1394: Connecte aux unités du protocole IEEE1394. LAN1: Connecte au réseau local d'ordinateurs.
• USB1/USB2: Connecte aux unités du protocole USB.
