MODE D'EMPLOI LED OCTO PANEL JBSYSTEMS

Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.

Merci d'avoir besoin ce produit JB Systems®. Pour votre sécurité et pour une utilisation optimale de toutes les possibiltés de l'appareil, lisez attentionivement cette notice avant utilise.

EN VOUS INSCRIVANT POUR LA LETTRE D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.

SURFEZ SUR: WWW.BEGLEC.COM

CHARACTERISTIQUES

Cet apparéil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

• Cet apparéil a été concu pour la production de produits de lumières décoratifs et est utilisé dans des spectacles lumineux.
• Le LED OCTOPANEL est un jeu de lumière élégant, composé de 8 panneaux de LED mesurant chacun 20cm de côte.
• C'est un outil idéal, d'un prix abordable, fait pour creer des motifs lumineux magnifiques qui changent sans arrêt.
• Il vous suffit de rassembler 8 éléments de type LED OCTOPANEL pour former une matrice de 8 × 8 contenant 64 panneaux à LED indépendants!
• Le LED OCTOPANEL peut être utilisé pour concevoir des projets architecturaux les plus modernes.

• Plusieurs modes de fonctionnement sont disponibles :

• Mode maitre/esclave, avec une série d'effets chenillards préprogrammés (activés par le son ou par une vitesse régable)

• Les couleurs préprogrammées produit des fondus enchânés à différentes vitesses
• Sélection d'une série de couleurs préprogrammées

Appareil controllable via DMX, plusieurs modes pour les canaux :

Mode à 6 canaux : les 8 panneaux réagissant de la même manière
Mode à 9 canaux : 2 groupes de 4 panneaux réagissant de la même manière
Mode à 15 canaux : 4 groupes de 2 panneaux réagissant de la même manière
- Mode à 24 canaux : chacun des 8 panneaux sont programmes individuellement pour un maximum de flexibilité !
- Mode à 27 canaux : chacun des 8 panneaux sont programmes individuellement, avec en plus 3 canaux produit des effets supplémentaires.

L'appareil peut etre aielement monte sur un mur ou au plafond. Tous les contrôles et les connexions sont situés sur la face arriere afin de garantir une esthétique sans falile s'integrant parfaitement dans toutes les décorations d'intérieur existantes.
- Il peut aussi être monté sur une structure métallique de scène via les attelles inclues dans la livraison.

AVANT UTILISATION

• Avant d'utiliser cet apparéil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilise pas l' apparéil et contactez le vendeur.
• Important: Cet apparéil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et averissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la responsabilité des défains ou de tout problème resultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
• Conserve ce manuel dans un endroit sur pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.

Vérifiez le contenu:

Vérifiez si l'emballage contient bien les articles suivants:

Mode d'emploi
- Led OCTOPANEL
- Deux attelles de suspension + leurs molettes de serrage

INSTRUCTIONS DE SECURITE:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous pouissiez replacer yourselves-même. Confiez l'entretien uniquement à des techniciens qualifiés.

La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causeur un risque d'électrocution.

Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.

Ce symbole signifie: uniquement pour usage à l'intérieur.

Ce symbole signifie : Lire le mode d'emploi.

• Afin de protégger l'environnement, merci de recycler les emballages autant que possible.
• Un effet lumière neuf peut provoquer de la fumée et/ou une oedur non souhaitée, qui devrait disparaître après quelques minutes.
• Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet apparéil à la pluie ou à l'humidité.
• Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la températe ambiente lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causeur des dommages.
• Cet apparéil est destiné à une utilisation à l'intérieur uniquement.
• Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun object contenant un liquide, tels que des vases, ne peut être place sur cet articleil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immeditatement de la source d'alimentation.
• Aucune source de flamme nue, telle que des bouygies allumées, ne peut être placé sur l'appareil.
• Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultatait.
• Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulierement.
• Ne pas laisser l'appareil à portée des enfants.
• Les personnes non experimentées ne doivent pas utiliser cet apparéil.
• La température ambiente maximale d'utilisation de l'appareil est de 40^ . Ne pas l'utiliser au-delà de cette température.
  Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées pendant le montage, le démontage et les opérations de maintenance.
• Débranche toujours l'appareil si vous ne l'utilise pas de manière prolongée ou avant d'entreprenevre des réparations.
• Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électricque et mécanique en viguér dans votre pays.
  Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas cette indiquée à l'arrête de l'appareil.
• Le cordon d'alimentation doit toutes être en parfait état. Mettez immédiatement l'unité hors tension si le cordon avait été écrasé ou endommégé. Pour éviter tout risque de chocolélectrique, le cordon doit être remplaçé par le constructeur, son agent ou un technicien qualifié.
• Ne laïsez jamais le cordon d'alimentation entre en contact avec d'autres câbles!
• L'appareil doit être à la masse selon les règles de sécurité.

• Ne pas connecter l'unité à un variateur de luminière.

• Utilisez toujours des câbles de sécurité appropriés et certifiés lorsque vous installez l'appareil dans un pont en utilisant des crochets.

• Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pieces pouvant être changées par l'utilisateur à l'intérieur.
• Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes specifications électriques!
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• La carrosserie et les lentilles doivent être remplacées si elles sont visiblement endommagées.
• Utilisez l'emballage d'origine si l'appareil doit'être transporte.
• Pour des raisons de sécurité, il est interd it d'apporter une qualconque modification à l'unité non spécifique autorisé par les parties responsables.

Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

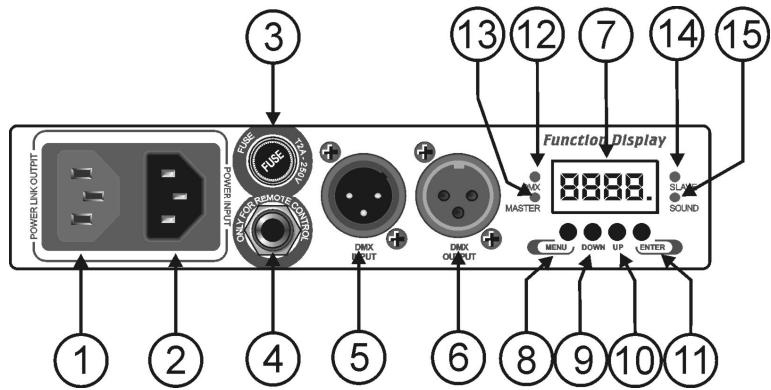

DESCRIPTION

1. Sortie alimentation secteur via connecteur IEC : on peut utiliser un cable spécial IEC afin de connecter cette sortie avec l'entrée secteur du LED OCTOPANEL suivant afin de facilitier le chainage.
2. Entrée d'alimentation par connecteur IEC. Branchez le cable d'alimentation ici.
3. Porte fusible.
4. Connecteur jack 14 stéreo pour relier le contrôleur CA-8 optionnel avec l'appareil
5. Entrée DMX: Connecteur XLR mâle à 3 broches qui permet de connecter des cables XLR universels.
6. Sortie DMX: Connecteur XLR femelle à 3 broches qui permet de connecter le LED OCTOPANEL à l'appareil suivant dans la chaîne DMX.
7. ECRAN: affiche les différents menus et les fonctions selectionnées
8. Bouton MENU : Pour selectionner les fonctions de programmation
9. Bouton DOWN : Pour reculer dans les fonctions selectionnées
10. Bouton UP : Pour avancer dans les fonctions sélectionnées
11. Bouton ENTER : Pour confirmer la fonction selectionnée
12. Led DMX PRESENT: indique qu'un signal DMX est détecté à l'entrée
13. Led MASTER: indique que l'appareil fonctionne en mode maître.
14. Led SLAVE: indique que l'appareil fonctionne en mode esclave.
15. Led SOUND: clignote au rythme de la musique, détecté par le micro intégré.

INSTALLATION EN HAUTEUR

• Important: L'installation doit être faite par du personnel qualifié uniquement. Une installation incorrecte peut cause des blessures sévres et/ou endommager l'appareil. L'installation en hauteur exige de l'expérience! Les limites de charge doivent être scrupuleusement respectées, du matériel d'installation certifié doit être utilisé, et l'appareil installé doit subir des inspections de sécurité régulièrement.

• Assurez-vous que la zone au-dessous du lieu d'installation ne compte pas de personnes non concernées lors de l'installation, la désinstallation ou la maintenance.

• Placez l'appareil dans un endroit bien ventilé, éloigné de tout matériel ou liquide inflammable. L'appareil doit être fixé à 50cm minimum des murs situés à proximé.
• L'appareil doit être hors de portée du public et en dehors des zones de passage de personnes ou des zones où le public est installé.
• Avant l'installation, assurez-vous que la zone d'installation pourra supporter, en son point de fixation, un minimum de 10 fois le poids de l'appareil.
• Utilisez systématique un cable de sécurité qui peut supporter 12 fois le poids de l'appareil lors de l'installation. Ce cable de sécurité seconde doit être installé de manière à ce qu'aucune partie de l'appareil ne puisse descendre de plus de 20 cm si le support principal tombe.
  L'appareil doit être bien fixé, un montage à balancement est dangereux et ne devrait pas être pris en considération!
• Ne pas couvir les orifices de ventilation pour éviter tout risque de surchauffe.
• L'utilisateur doit s'assurer que les installations techniques et de sécurité sont bien approvées par un expert avant la première utilisation. Les installations doivent être inspectées chaque année par du personnel qualifié pour assurer une sécurité optimale.

COMMENT REGLER L'APPAREIL

PANNEAU DE CONTROLE:

Function Display

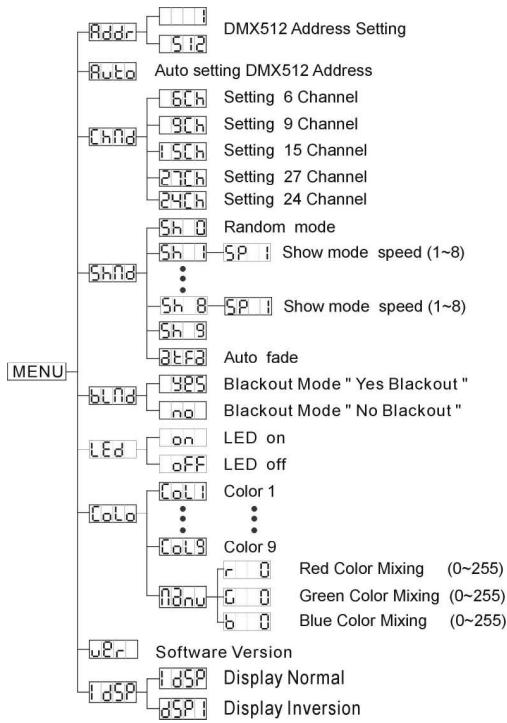

MENUPRINCIPAL:

• Pour sélectionner une des fonctions pre-set, appuyez sur la touche MENU jusqu'à ce que la fonction que vous désirez apparaisse à l'écran.
• Sélectionné la fonction à l'aide de la touche ENTER. L'écran clignotera.
  Utilisez les touches DOWN et UP pour changer de mode.

Dés que vous avez sélectionné le mode requis, appuyez sur la touche ENTER pour confirmer.
Après 8 secondes l'écran returnera automatiquement aux fonctions principales sans avoir modifié quoi que ce soit. Pour returner aux fonctions sans effectuer de changements, appuyez sur la touche MENU. Les fonctions principales sont affichées à droite

Réglage de l'adresseDMX512

Est utilisé pour régler l'adresse de départ dans une configuration DMX.

• Appuyez sur la touche MENU jusqu'à ce que Rddr soit affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
  Utilisez les touches DOWN et UP pour changer l'adresse DMX512.

• Quand I'adresse désirée est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix. (Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes)

Adressage DMX512 automatique

• Appuyez sur la touche MENU jusqu'à ce que les lettres Ruta se mettent à clignoter sur l'écran.
• Appuyez sur la touche ENTER et l'adresse DMX512 sera automatiquement généraè.

Pour returner aux fonctions precedentes, appuyez de nouveau sur la touche MENU.

Mode d'adressage des canaux DMX

Mode utilisé pour préciser le nombre de canaux DMX avec lequel l'appareil va travailler :

Mode a 6 canaux : les 8 panneaux réagissant de la même manière.
Mode a 9 canaux : 2 groupes de 4 panneaux réagissant de la même manière.
Mode a 15 canaux : 4 groupes de 2 panneaux réagissant de la même manière.
- Mode à 24 canaux : chacun des 8 panneaux sont programmes individuellement pour un maximum de flexibilité !
- Mode à 27 canaux : chacun des 8 panneaux sont programmes individuellement, avec en plus 3 canaux produit des effets supplémentaires.

Voici comment selectionner le mode de canaux DMX correct :

• Appuyez sur la touche MENU jusqu'à ce que les lettres [hfd] soient affichées par l'écran.
• Appuyez sur la touche ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour sélectionner le mode de canaux désiré : le mode à 6, 9, 15, 24 ou 27 canaux.
• Une fois que le mode de canaux déséré clignote à l'écran, appuyez sur la touche ENTER pour l'enregistrer (ou vous retournerez vers les fonctions principales si aucune activités n'est detectée par l'appareil pendant 8 secondes).

Pour returner aux fonctions sans effectuer de changements, appuyez a nouveau sur la touche MENU.

Mode show

Mode utilise pour selectionner l'un des shows préprogrammés, associé à sa propre vitesse de défilament.

• Appuyez sur la touche MENU jusqu'à ce que les lettres 5hnd soient affichées par l'écran.
• Appuyez sur la touche ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Utilisez les touches DOWN et UP pour selectionner le show désiré : sh (show aléatoire), sh (show 1) à sh (show 9) ou t (show auto fade).
• Une fois que le show désiré est annoncé sur l'écran, appuyez sur la touche ENTER pour l'enregistrer (ou vous returnnerez vers les fonctions principales si aucune activités n'est detectée par l'appareil pendant 8 secondes).
• Une fois que le show désiré est sélectionné, le programme vous demandera de désirir la vitesse de défilament : l'écran sera en train de clignoter tout en affichtant SP !
• Utilisez les touches DOWN et UP pour sélectionner la vitesse désirée : de SP01 (lent) à SP08 (rapide).
• Pas besoin de confirmer, contentez-vous d'utiliser la touche MENU pour revenir au menu principal.

Mode Black-out

Black-out mode: quand aucun signal DMX est détecté, l'appareil se met en black-out et attends un signal DMX.

Mode « pas de black-out »: quandaucun signal DMX est detecté,l'appareil se met automatiquement à fonctionner de façon autonome.

• Appuyez sur la touche MENU jusqu'à ce que blnd est affiché à l'écran.
• Appuyez sur la touche ENTER, l'écran commence à clignoter.
  Utilisez les touches DOWN et UP pour selectionner (black-out) ou no (pas de black-out).
• Dès que le mode de fonctionnement est affiché à l'écran, appuyez sur la touche ENTER pour confirmer votre choix.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour returner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Led Display

Display on: l'écran est toujours allumé.

Display off: l'écran est étant quand il n'est pas utilisé.

Appuyez sur la touche MENU jusqu'à ce que l'écran affiche [Ed].
- Appuyez sur la touche ENTER, l'écran commence à clignoter.
- Utilisez les touches DOWN et UP pour selectionner (écran toujours allumé) ou OFF (écran éteint si pas utilisé).
- Dès que le mode de fonctionnement est affché à l'écran, appuyez sur la touche ENTER pour confirmer cettechoix.

(Où il returnera automatiquement aux fonctions principales sans aucune modification après 8 secondes) Pour returner aux fonctions sans effectuer de changements, appuyez à nouveau sur la touche MENU.

Réglage du mode couleurs

Mode utilisé pourCHOISIR une couleur predefinié ou une couleur que vous avez élaboree vous-même, sur tous les panneaux.

Voici comment programmer ces couleurs :

• Appuyez sur la touche MENU jusqu'à ce que les lettres Colo soient affichées par l'écran.
• Appuyez sur la touche ENTER, ce qui a pour conséquence que l'écran commence à clignoter.
• Appuyez sur les touches DOWN et UP pour Sélectionner la couleur désirée : du mode Col1 (couleur 1) au mode Col9 (couleur 9) ou mode nanu (couleur manuelle).

• Une fois que la couleur désirée est sélectionnée, appuyez sur la touche ENTER pour l'enregister (ou vous returnerez vers les fonctions principales si aucune activités n'est detectée par l'appareil pendant 8 secondes).
  Lorsque (mode couleur manuelle) est selectionné, vous serez à même de fixer indépendamment les valeurs des trois couleurs de base. Passez d'une couleur à l'autre en utilisant la touche ENTER :

• Couleur rouge (l'écran affiche les lettres : utilisez les touches DOWN et UP pour fixer la valeur (de 0 à 255) de cette couleur ; confirmez via la touche ENTER.

• Couleur verte (l'écran affiche les lettres :): utilisez les touches DOWN et UP pour fixer la valeur (de 0 à 255) de cette couleur ; confirmez via la touche ENTER.
• Couleur bleue (l'écran affiche les lettres :): utilisez les touches DOWN et UP pour fixer la valeur (de 0 à 255) de cette couleur ; confirmez via la touche ENTER.

Pour returner aux fonctions sans effectuer de changements, appuyez a nouveau sur la touche MENU.

Inversion Display

Display normal: possibilité de dire ce qui est affiché à l'écran quand l'appareil est posé par terre.

Ecran inversé : l'écran est lisible quand l'appareil a été monté à l'envers (inversion verticale).

• Appuyez sur la touche MENU jusqu'à ce que l'ècran clignote sur l'écran. (affichage normal)
• Utilisez la touche ENTER pour changer l'affichage [DSP] (affichage inversé), l'options seront automatiquement enregistrée après 8 secondes. Ou appuyez à nouveau sur la touche ENTER pour returner à l'affichage normal [DSP]
• Pour returner vers les fonctions, appuyez sur la touche MENU.

INSTRUCTIONS D'UTILISATION

• Une fois l'appareil connecté, l'unité principale fonctionne.
• Ne pasmettre l'unité sous tension et hors tension à de faibles intervalles, cela réduit la durée de vie des ampôules.
• Débranche systématique l'appareil s'il n'est pas utilisé pour une période prolongée ou avant d'effectuer des opérations de maintenance.
• En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
• Important: Ne pas utiliser d'effets en présence de personnes souffrant d'épilepsie.

Vos pouvez utiliser l'appareil selon 5 facons:

• En utilisant les programmes intégrés : autonome 1 unité
• En utilisant les programmes intégrés : maître/esclave
• En utilisant le petit contrôleur CA-8
• En utilisant le contrôle OC-1
• En utilisant un contrôleur DMX universel

1. Autonome 1unite:

Important! Ceci ne fonctionnera que si le mode black-out du menu est regle sur OFF, sinon rien ne se passera! Vous trouvezrez plus d'informations sur cette option dans le paragraphe "Menu Principal" (Main Menu).

Connectez simplement l'alimentation de l'unité,CHOISSEZ un show préprogramme et mettez de la musique. L'unité se met à travailler directement au rythme de la musique.

2. Configurer 2 unités ou plus en mode maître/esclave:

Important! Ceci ne fonctionnera que si le mode black-out du menu est regle sur OFF, sinon rien ne se passera! Vous trouvezz plus d'informations sur cette option dans le paragraphe "Menu Principal" (Main Menu).

Sélectionnez cette fonction si vous voulez un show instantané. En reliant tous les apparciels selon le titre maitre/esclave, le premier apparéil contrôlera tous les autres apparciels en effetuant un show automatique et synchronisé au rythme de la musique. Rien ne sera branché à son entree DMX et son Led « master » sera constament allumé, le Led « sound » clignotera au rythme de la musique.

Pour fixer automatiquement les appresses DMX des apparciels, appuyez sur la touche MENU du premier apparéil jusqu'à ce que les lettres Ruta soient affichées par l'écran. Ensuite, appuyez sur la touche ENTER et les appresses DMX de tous les apparciels se régleront automatiquement.

3. En utilisant le contrôleur ca-8:

Si vous utilisez l'appareil en mode autonome ou en mode maitre/esclave nous vous recommendons d'utiliser le contrôleur CA-8. Connectez ce petit contrôleur à l'entrée jack 1/4" de l'appareil maître. Ceci vous permettra de contrcler les fonctions suivantes:

Stand By	Pour que tous les apparèels soient éteints.
Function	Stroboscope	Selection de 9 couleurs	Selection des 11 modes 'Show'	Réglage de la vitesse de défilament
	1.Stroboscope synchrone, couleur blanche	10. Rouge	1. Show 0	4.Vitesse lente
	2.Stroboscope synchrone, effet arc en ciel	11. Vert	2. Show 1	5.Vitesse moyenne
	3.Son synchrone, couleur blanche	12. Orange	3. Show 2	6.Vitesse rapide
	4.Son synchrone, effet arc en ciel	13. Pourpre	4. Show 3
		14. Jaune	5. Show 4
		15. Cyan	6. Show 5
		16. Magenta	7. Show 6
		17. Bleu	8. Show 7
		18. Blanc	9. Show 8
			10. Show 9
			11. Auto fade
Mode	Son (La LED est éteinte)	Fixe (La LED est allumée)	Chenillard (La LED clignote)	Vitesse (La LED clignote rapidement)

4. Contrôle via le contrôleur OC-1:

L'OC-1 est un contrôleur matriciel spécifique conçu afin de contrôle très facilement le LED OCTOPANEL ; grâce à lui, on évite une programmation DMX qui prend souvent beaucoup de temps : ici, il suffit de brancher et on est immeditatement opérationnel !

• Deux matrices de 8 x 8 (16 LED OCTOPANEL) peuvent être contrôlees simultanément!

• Plusieurs modes de fonctionnement ..
  Mode couleurs fixes: ce mode vous donne un accès instantané à 9 couleurs préprogrammées.
• Mode chenillard statique : ce mode produit 32 effets matériels différents (chenillards à plusieurs couleurs), avec un réglage manuel de la vitesse.
• Mode chenillard activé par le son : ce mode produit 32 effets matériels différents (chenillards à plusieurs couleurs), mais ici, c'est le signal sonore qui fait "avancer" les effets chenillards.
• Mode 'Spectrum mix': ce mode produit 32 effets matriciels différents de type 'Spectrum mix', y compris des effets de fondu enchâné.
• La vitesse et le gradateur sont ajustés par des curseurs dédiés.
• Une fonction permet un adressage DMX automatique pour jusqu'à 16 apparéils LED OCTOPANEL.
• Fonctions black out et full on.
  Gradateur général + fonction stroboscopique ultra-rapide.

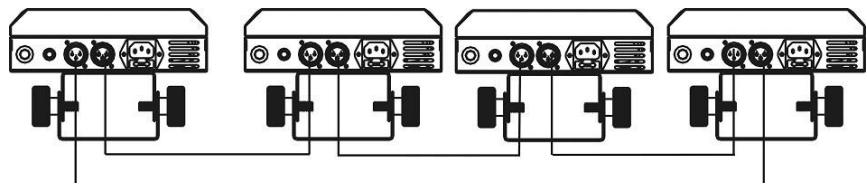

5. Contrôle par contrôleur DMX universel:

Le très repandu protocole DMX est un signal très rapide permettant de contrôle des équipements de lumière. Il est impératif de connecter votre contrôleur DMX et les différents éléments de la chaine avec des cables XLR symétriques de bonne qualité (ex. JB Systems ref. 7-0063). Afin d'eviter que vos effets de lumière se comportent de manière étrange, à cause d'interférences, utilisez des pouchons de 90 à 120 en fin de chaine. N'utilise jamais de cables de dérivation, ici ne fonctionne pas!

Chaque effet dans la chaine nécessite sa propre adresse de démarrage afin de savoir quelles commandes du contrôle il doit décoder.

COMMENT REGLER L'ADRESSE DE DEMARRAGE EXACTE:

Référez-vous au chapitre précédent (Menu Principal réglage de l'adresse DMX-512) pour apprendre à régler l'adresse de départ sur cet apparériel. L'adresse de départ de chaque apparéil est très importante. Malheureusement il est impossible de vous expliquer dans ce mode d'emploi quel adresse de démarrage vous doivent car cela dépend entièrement du contrôleur que vous utiliserez et également du mode de canaux que vous désïrez ... Veuillez donc vous référer au mode d'emploi de votre contrôleur DMX pour savoir qu'elle désresse vous devze utiliser.

• CONFIGURATION DMX:

DMX512 Configuration
1	2		3	4	5	6
Color Marcos	RGB Mix/ Color Fade speed	Marco Speed/ Sound	Strobe	Red	Green	Blue
242-255 Show 9	When CH1=000-028	When CH1=029-255
227-241 Show 8	Fast	255	Fast	255	100%	255
199-226 Show 7	Fast	243	Fast
171-198 Show 6	Color Fade Speed	242	Fast
142-170 Show 5	Color Fade Speed	242	Fast
114-141 Show 4	Slow	255	Slow
086-113 Show 3	Slow	255	Slow
057-085 Show 2	Slow	255	Slow
029-056 Show 1	Slow	255	Slow
000-028 Autuo Fade	0	0	0	0	0	0

A part pour le mode à 24 canaux, vous doivent restre les canaux 1 et 2 à la valeur 000 si vous désirez utiliser le mélange des couleurs personnalisé, c'est-à-dire, être à même de pouvoir régler vous-même les valeurs des couleurs de base (rouge, vert et bleu) des panneaux.

DMX CONFIGURATION
6-CH MODE	9-CH MODE	15-CH MODE	27-CH MODE	24-CH MODE	FUNCTIONS
1	1	1	1		COLOR MACROS	EFFECT CHANNELS
2	2	2	2		MIX-COLOR/COLOR FADE SPEED MACRO SPEED/SOUND
3	3	3	3		STROBE
4	4	4	4	1	RED	PANEL 1
5	5	5	5	2	GREEN
6	6	6	6	3	BLUE
	7	7	7	4	RED	PANEL 2
	8	8	8	5	GREEN
	9	9	9	6	BLUE
		10	10	7	RED	PANEL 3
		11	11	8	GREEN
		12	12	9	BLUE
		13	13	10	RED	PANEL 4
		14	14	11	GREEN
		15	15	12	BLUE
			16	13	RED	PANEL 5
			17	14	GREEN
			18	15	BLUE
			19	16	RED	PANEL 6
			20	17	GREEN
			21	18	BLUE
			22	19	RED	PANEL 7
			23	20	GREEN
			24	21	BLUE
			25	22	RED	PANEL 8
			26	23	GREEN
			27	24	BLUE

MAINTENANCE

• Assurez-vous que la zone au-dessous du lieu d'installation ne comporte pas de personnes non concernées lors de la maintenance

• Mettez l'appareil hors tension, débranche le cordon d'alimentation et attendez que l'appareil ait refroidi.
  Pendant l'inspection, les points suivants doivent être vérifiés :

• Toutes les vis utilisées pour l'installation de l'appareil ou de chacune de ses pieces doivent être bien fixées et non corrodées.

• Les niches, fixations et structures de support (plafond, poutres, suspensions) doivent être totalement intactes, sans aucune déformation.

• Lorsqu'une lentille optique est visiblement endommagée (fissure ou éraflures profondes), elle doit être remplaçaee.

• Les câbles doivent être en parfait état et doivent être replacés immédiatement en cas de détention d'un problème, même bénin.

• Pour protégger l'appareil de toute surchauffe, les ventilateurs (le cas échéant) et les orifices de ventilation doivent être nettoyés tous les mois.

L'intérieur de l'appareil doit etre nettoyé chaque année à l'aide d'un aspirateur ou d'un pistonet a air.

• Le nettoyage des lentilles optiques internes et externes et/ou des miroirs doit être effectué périodiquement pour optimier la production de lumière. La fréquence de nettoyage dépend de l'environnement dans lequel l'apparéil fonctionne: des environnementés humides, enflammés ou particulièrement sales peuvent entrainer une accumulation de saletés plus importante sur les parties optiques de l'apparéil.

• Nettoyez à l'aide d'un chiffon doux avec des produits de nettoyage pour verres normaux.

• Sèchez toujours les parties soignement.
• Nettoyez les optiques externes au moins une fois tous les 30 jours.
• Nettoyez les optiques internes au moins une fois tous les 90 jours.

Attention: Nous vous recommendons fortement de faire executer le nettoyage interne par du personnel qualifié!

SPECIFICATIONS

Alimentation:

CA 230V, 50Hz

Consommation :

55 watts

Fusible:

250V 2A de type lent (20 mm verre)

Contrôle du son:

microphone interne

Connexions DMX:

connecteurs XLR maje / femelle à 3 broches

Canaux DMX utilisés :

6,9,15,24 ou 27canaux

Ampoules:

240 LED (80 rouges + 80 vertes + 80 bleues)

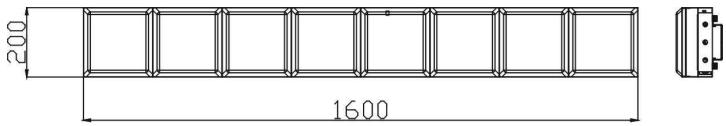

Dimensions:

1600 × 200 × 104.5 ~mm

Poids:

7,5 kg

Chacune de ces informations peut être modifiée sans averissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www.beglec.com

GEBRUIKSAANWIJZING
