MODE D'EMPLOI DMS 26 JBSYSTEMS
Débarrasssez-vous de l'appareil et des piles usagées de manière écologique. Conformément aux dispositions légales de votre pays.
Nous vous remercions d'avoir acheté ce produit BRITEQ. Veuillez lire ce mode d'emploi très attentivement afin de pouvoir exploiter toutes les possibilités de cet appareil.
EN VOUS INSCRIVANT POUR LA LETTER D'INFORMATION VOUS SEREZ TOUJOURS TENU AU COURANT DES DERNIERES NOUVELLES CONCERNANT NOS PRODUITS: NOUVEAUTES, ACTIONS SPECIALES, JOURNEES PORTES OUVERTES, ETC.
SURFEZ SUR: WWW.BEGLEC.COM ET INSCRIVEZ-VOUS
Cet appareil ne produit pas d'interférences radio. Il répond aux exigences nationales et européennes. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.

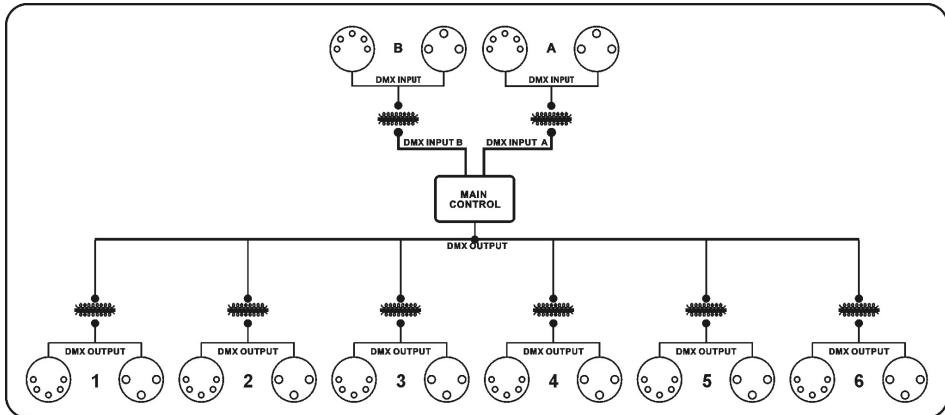

- La solution "tout-en-un" parfaite pour sécuriser vos installations DMX. Isolation électrique à 100% entre toutes les entrées et toutes les sorties.
- Présence de 2 entrées DMX + 6 sorties DMX, chacune étant équipée de connecteurs à 3 et à 5 broches.
- La fonction 'merger' mélange deux signaux DMX de différentes manières :
- HTP : la valeur la plus élevée de deux canaux identiques émanant de deux signaux DMX aura priorité.
- Backup : quand un signal DMX est absent sur l'entrée A, le signal DMX présent sur l'entrée B prend le relais immédiatement.
- Merger : les signaux DMX en provenance de deux contrôleurs différents peuvent être combinés et envoyés via un même cable; on peut désirir l'adresse de départ du second contrôleur (par exemple : combiner un CMX-24 et et Scanmaster sur un même cable).
- La fonction 'splitter', quant à elle, distribue les signaux DMX a aucune influence sur les autres sorties !
- Le timing des sorties DMX peut être adapté de 23 ms à 45 ms, ce qui a pour but d'augmenter la compatibilité si l'on connecte des appareils DMX "lents" à des contrôleurs DMX "rapides".
- On peut désir la manière dont doivent réagir les sorties si subitement, les deux entrées DMX venaient à ne plus recevoir de signal :
- Null : aucun signal DMX sur les sorties
- Hold: on garde les dernières valeurs DMX sur les sorties
- Clear: on règle toutes les valeurs DMX à zéro sur toutes les sorties
- Configuration aisée grâce à un écran à LED de 4 caractères.
Vérifiez le contenu:
Vérifiez si l'emballage contient bien les articles suivants:
- Appareil DMS26 DMX merger/splitter Mode d'emploi
Quelques instructions importantes:
- Avant d'utiliser cet appareil, assurez-vous de l'absence de dommages liés au transport. En cas de dommages, n'utilisez pas l'appareil et contactez le vendeur.
- Important: Cet appareil a quitté notre usine en parfaite condition et bien emballé. Il est primordial que l'utilisateur suive les instructions de sécurité et avertissements inclus dans ce manuel. La garantie ne s'applique pas en cas de dommage lié à une utilisation incorrecte. Le vendeur ne prend pas la
responsabilité des défauts ou de tout problème résultant du fait de n'avoir pas tenu compte des mises en garde de ce manuel.
- Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil, assurez-vous d'y joindre ce manuel également.
- Afin de protégier l'environnement, merci de recycler les emballages autant que possible.
Instructions de sécurité:
RISK OF ELECTRIC SHOCK / DO NOT OPEN
ATTENTION: afin de réduire le risque d'électrocution, n'enlevez jamais le couvercle de l'appareil. Il n'y a aucune piece à l'intérieur de l'appareil que vous puissiez replacer vous-même. Confiez l'entretien uniquement à des techniciens qualifiés.
La flèche dans un triangle met l'utilisateur en garde contre la présence de haute tension sans isolation dans l'appareil, ce qui peut causer un risque d'électrocution.
Un point d'exclamation dans un triangle prévient de la présence d'instructions relatives au fonctionnement et à la maintenance se trouvant dans le manuel fourni avec l'appareil.
Ce symbole signifie : uniquement pour usage à l'intérieur.
Ce symbole signifie : Lire le mode d'emploi.
Ce symbole signifie : appareil construit selon les normes de sécurité classe I
Cet appareil peut être monté sur des surfaces inflammables courantes. Font partie de ces surfaces inflammables courantes, les matériaux de construction tels que le bois et des matériaux à base de bois d'une épaisseur supérieure à 2 mm.
- Afin d'éviter tout risque d'incendie ou de décharge électrique, ne pas exposer cet appareil à la pluie ou l'humidité.
- Pour éviter la formation de condensation à l'intérieur de l'appareil, patientez quelques minutes pour laisser l'appareil s'adapter à la température ambiant lorsqu'il arrive dans une pièce chauffée après le transport. La condensation empêche l'appareil de fonctionner manière optimale, et elle peut même causer des dommages.
- Cet appareil est destiné à une utilisation à l'intérieur uniquement.
- Ne pas insérer d'objet métallique ou renverser de liquide dans l'appareil. Aucun objet contenant un liquide, tels que des vases, ne peut être placé sur cet appareil. Cela risquerait de provoquer une décharge électrique ou un dysfonctionnement. Si un corps étranger est introduit dans l'appareil, déconnectez immédiatement de la source d'alimentation.
- Aucune source de flamme nue, telle que des bougies allumées, ne peut être placée sur l'appareil.
- Ne pas couvrir les orifices de ventilation, un risque de surchauffe en résultait.
- Ne pas utiliser l'appareil dans un environnement poussiéreux et le nettoyer régulièrement.
- Ne pas laisser l'appareil à portée des enfants.
- Les personnes non expérimentées ne doivent pas utiliser cet appareil.
- La température ambiantemaximale d'utilisation de l'appareil est de 45°C. Ne pas l'utiliser au-delà de cette température.
- Débranche toujours l'appareil si vous ne l'utilisez pas de manière prolongée ou avant d'entreprendre des réparations.
- Les installations électriques ne peuvent être faites que par du personnel qualifié et conformément aux règlements de sécurité électrique et mécanique en vigueur dans votre pays. Assurez-vous que la tension d'alimentation de la source d'alimentation de la zone dans laquelle vous vous trouvez ne dépasse pas celle indiquée à l'étiquette de l'appareil.
- La prise sera toujours accessible pour que le cordon secteur puisse être enlevé à chaque moment.
- Le cordon d'alimentation doit toujours être en condition parfaite. Mettez immédiatement l'unité hors tension si le cordon est écrasé ou endommagé. Pour éviter tout risque de choc électrique, le cordon doit être remplacé par le constructeur, son agent ou un technicien qualifié.
- Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles!
- L'appareil doit être à la masse selon les règles de sécurité.
- Utilisez toujours des câbles appropriés et certifiés lorsque vous installez l'appareil.
- Pour éviter toute décharge électrique, ne pas ouvrir l'appareil. En dehors des ampoules et du fusible principal, il n'y a pas de pièces pouvant être changées par l'utilisateur à l'intérieur.
- Ne jamais réparer ou court-circuiter un fusible. Remplacez systématiquement un fusible endommagé par un fusible de même type et ayant les mêmes spécifications électriques!
- En cas de problèmes de fonctionnement sérieux, arrêtez toute utilisation de l'appareil et contactez votre revendeur immédiatement.
- Utilisez l'emballage d'origine si l'appareil doit être transporté.
- Pour des raisons de sécurité, il est interdit d'apporter une quelconque modification à l'unité non spécifiquement autorisée par les parties responsables.
Entretien
Nettoyez l'appareil à l'aide d'un chiffon doux, légèrement humide. Évitez d'introduire de l'eau à l'intérieur de l'appareil. N'utilisez pas de produits volatils tels que le benzène ou le 'thinner' qui peuvent endommager l'appareil.
- Sorties DMX : la section Splitter du DMS26 possède 6 sorties DMX qui sont identiques, mais néanmoins complètement isolées les unes des autres. Par conséquent, quand un problème se présente sur l'une des sorties (court-circuit, pics de courant, etc.), les autres sorties et les 2 entrées seront protégées et resteront en état de fonctionner à 100%. Toutes les sorties ont des connecteurs XLR à 3 et à 5 broches afin de garantir une compatibilité maximale face à n'importe quelle situation. (broche 1 = terre/blindage; broche 2 = data -; broche 3 = data +; les broches 4 et 5 ne sont pas utilisées).
- TOUCHE MENU : touche utilisée pour naviguer dans le menu principal à la recherche des différentes options. Appuyez sur cette touche pendant 2 secondes pour enregistrer vos choix en permanence et pour retourner vers le mode utilisé normal. Prière de se reporter au chapitre 'UTILISATION' pour comprendre comment utiliser l'appareil.
- TOUCHES UP/DOWN : touches utilisées pour modifier les valeurs ou pour naviguer dans les différentes options des sous-menus.
- Touche ENTER : utilisez pour confirmer votre sélection. Veuillez cependant noter qu'il convient de presser la touche MENU (2) pendant 2 secondes pour enregistrer vos choix en permanence !
- ECRAN : Ecran à LED multifonctionnel; il montre le mode de fonctionnement en cours et aide à selectionner différentes fonctions.
- ENTREES A/B: montrent qu'elle est l'entrée DMX (A et/ou B) qui est reliée aux 6 sorties.

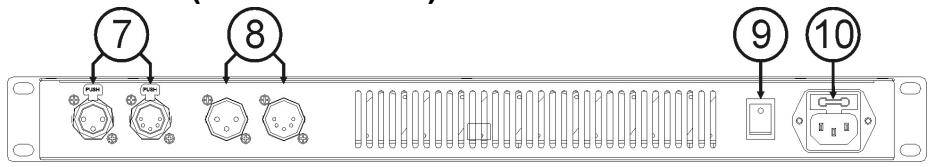

Fonctions (FACE arriere)
- Entrée DMX A : la section 'merger' du DMS26 a deux entrées : l'entrée A (appelée "l'entrée principale") est celle que l'on utilise quand il n'y a qu'un contrôleur qui est connecté
- Entrée DMX B : l'entrée B (appelée "l'entrée de réserve") est utilisée quand on connecte un second contrôleur
- INTERRUPEUR DE MISE SOUS TENSION : utilise pour permettre l'appareil en ou hors service. Les derniers réglages sont mis en mémoire. 10. ENTREE POUR L'ALIMENTATION SECTEUR : doté d'un socket IEC et d'une protection à fusible intégrée; c'est ici que vous devez connecter le cable d'alimentation secteur.
Utilisation

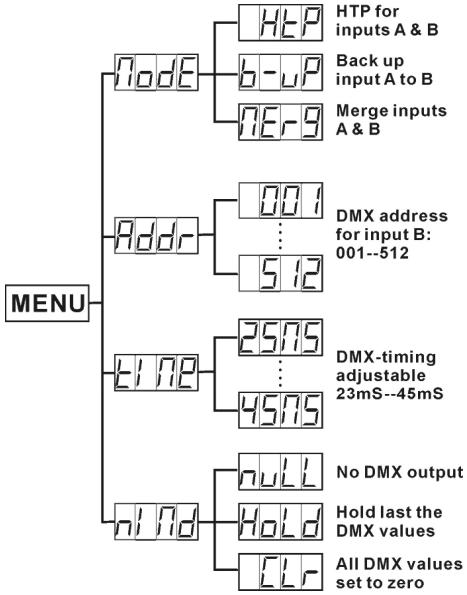

Le menu principal contient 4 sous-menus. Ci-dessous, nous expliquons chaque option en détail, ainsi que la manière dont elle doit être utilisée.
Important : pour enregistrer vos réglages en permanence, il faut toujours appuyer sur la touche MENU (2) pendant 2 secondes.
Mode MENU OPTION HTP
En mode HTP (Highest Takes Precedence), deux contrôleurs sont connectés aux entrées A (7) et B (8). Les deux contrôleurs fonctionnent en même temps, par conséquent, les lampes féminines (6) des entrées A et B sont allumées toutes les deux. Les valeurs DMX des deux contrôleurs sont amenées jusqu'aux sorties, mais pour les canaux correspondants, c'est le canal possédant la valeur la plus haute qui sera prépondérant et dont le signal sera amené jusqu'aux sorties.
Exemple :
Contrôleur A : ch1=102 + ch2=88 + ch3=246 + ch4=000
Contrôleur B: ch1=105 + ch2=186 + ch3=101 + ch4=005
→ Sorties ch1=105 + ch2=186 + ch3=246 + ch4=005
Mode MENU OPTION BACKUP
En mode BACKUP (affiche "b-uP" à l'écran), deux contrôleurs sont connectés aux entrées A (7) et B (8). Le contrôleur connecté à l'entrée A est le contrôleur principal, et ce sont ses signaux qui seront amenés vers les sorties. Mais si, pour quelques raison que ce
soit, le contrôleur A présente une défaillance, le contrôleur B (dit "de réserve") prendra le relais immédiatement. Grâce aux lampes témoins (6) des entrées A et B, on peut toujours savoir quel est le contrôleur qui commande!
Quand les deux contrôleurs ont une défaillance, c'est vous qui devez décider de la manière dont les sorties doivent réagir : prière de se reporter ci-dessous, au chapitre "Option NO INPUT".
Mode MENU OPTION 'MERGER
Normalement, il n'est pas possible de faire fonctionner deux contrôleurs DMX sur un seul cable DMX : les deux contrôleurs envoient leurs signaux aux mêmes canaux, et donc, les signaux se détruiraient. Mais il y a une solution : en mode MERGER (le message "MErg" et l'adresse de départ du contrôleur B s'affichent à tour de rôle à l'écran), on peut effectivement connecter deux contrôleurs aux entrées A (7) et B (8) et les faire travailler ensemble sur un seul cable DMX. Le contrôleur connecté à l'entrée A (7) est le premier contrôleur, et il a l'adresse de départ 001. Quant au contrôleur connecté à l'entrée B (8), vous pouvez lui donner une adresse DMX à votre guise (voir ci-dessous, Option ADDR).
Example:
Le contrôleur A est un contrôleur DMX à 24 canaux destiné à gérer l'éclairage d'un théâtre.
Le contrôleur B est un contrôleur DMX à 192 canaux qui pilote des moving heads et des scanners.
Les deux contrôleurs peuvent travailler ensemble via un seul câble DMX, il suffit simplement de fixer l'adresse de départ du contrôleur B à 025 et d'ajouter la valeur 24 à la valeur d'origine des canaux DMX du contrôleur du scanner: l'adresse d'origine 001 devient 025, et l'adresse d'origine 130 devient 154 (= 130 + 024).
Cette option ne sera utilisée qu'en mode MERGER pour fixer l'adresse de départ du contrôleur connecté à l'entrée B (8). Pour de plus amples informations sur le mode MERGER, prière de se reporter aux options précédentes.
Astuce: Si vous disposez d'un contrôleur à 24 canaux connecté à l'entrée A et que vous pouvez n'utiliser que les 12 premiers canaux, vous pouvez alors fixer l'adresse DMX de départ du contrôleur B à 013. Vous économiserez ainsi des canaux...
OPTION TIMING
Les contrôleurs DMX modernes, dits "à haute vitesse", envoient un ensemble complet de 512 canaux, et ce, avec une vitesse d'actualisation d'un maximum de 44 Hz (ou 23 ms). La plupart du temps, cette vitesse d'actualisation est réalisée à 40 Hz (ou 25 ms). Certains appareils DMX chinois très bon marché ne sont pas à même de travailler à une telle vitesse, et par conséquent, certaines données sont perdues et l'appareil produit toutes sortes de réactions imprévisibles. Pour trouver une solution à ce problème, le DMS26 est capable d'adapter la vitesse d'actualisation dans la fourchette suivante : de rapide (23 ms - 44 Hz) à lent (45 ms - 22 Hz). Cette souplesse d'utilisation permet d'augmenter la compatibilité entre les appareils DMX.
Donc, s'il vous arrive de rencontrer des problèmes de timing, essayez de régler le timing à des valeurs plus élevées (et donc, à une vitesse d'actualisation plus lente). Dans la plupart des cas, 30 ms sera une valeur qui conviendra.
OPTION "NO INPUT
Quand aucun signal DMX n'est détecté, ni sur l'entrée A (7), ni sur l'entrée B (8), vous pouvez désirer la manière dont les sorties doivent réagir. Trois options sont disponibles :
- Null : aucun signal DMX n'est transmis vers les sorties (dans ce cas, certains appareils DMX se mettront automatiquement à travailler en mode autonome);
- Hold : cette option conserve les dernières valeurs DMX générées aux sorties (ce qui évite un black out général de la scène !);
- Clear : cette option met les valeurs DMX de toutes les sorties à zéro (tous les projecteurs s’éteignent pour un black out général).
C'est à vous de désirer l'option qui convient le mieux à votre situation.
Alimentation:
230Vac / 50Hz
Entrées/Sorties DMX:
connecteur XLR à 3 et à 5 broches
Vitesse d'actualisation DMX :
23ms (44Hz) 45ms (22Hz)
Dimensions:
482 × 44 × 150 ~mm (19'' / 1 U)
Poids:
2,9kg
Chacune de ces informations peut être modifiée sans avertissement préalable. Vous pouvez télécharger la dernière version de ce mode d'emploi de notre site Web: www. beglec. com
