MODE D'EMPLOI JFK PRESIDENT

Automatique Squelch Control

Manuel d'utilisation

Avant toute utilisation, prenez garde de ne jamais émettre sans avoir branché l'antenne (connecteur B situé sur la face arrière de l'appareil), ni régler le TOS (Taux d'Ondes Stationnaires)! Sinon, vous risquez de détruire l'amplificateur de puissance, ce qui n'est pas couvert par la garantie.

Bienvenue dans le monde des émetteurs récepteurs CB de la première génération. Cette nouvelle gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l'utilisation de technologies de pointe garantissant des qualités sans précédent, votre PRESIDENT J. F. K. ASC est un nouveau jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant. Pour tirer le meilleur parti de toutes ses possibilités, nous vous conseillons de lire attentivement ce mode d'emploi avant d'installer et d'utiliser votre CB PRESIDENT J. F. K. ASC

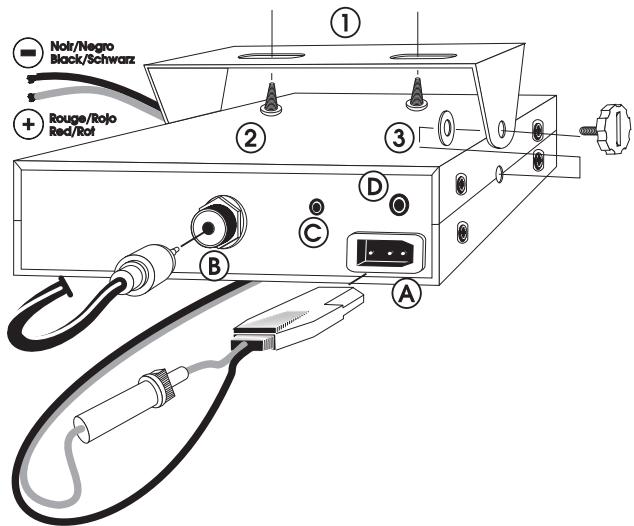

Choix de l'emplacement, montage du POSTE MOBILE :

a) Choisissez l'emplacement le plus approprié à une utilisation simple et pratique de votre poste mobile.

SCHEMA GÉNÉRAL DE MONTAGE

b) Veillez à ce qu'il ne gène pas le conducteur ni les passagers du véhicule. c) Prévoyez le passage et la protection des différents câbles, (alimentation, antenne, accessoires...) afin qu'ils ne viennent en aucun cas perturber la conduite du véhicule. d) Utilisez pour le montage le berceau (1) livré avec l'appareil, fixez-le solidement à l'aide des vis autotaraudeuses (2) fournies (diamètre de perçage 3,2 mm). Prenez garde de ne pas endommager le système électrique du véhicule lors du perçage. e) Lors du montage, n'oubliez pas ci-dessus les rondelles de caoutchouc (3) entre le poste et son support. Celles-ci jouent en effet un rôle «d'amortisseur» et permettent une orientation et un serrage en douceur du poste. f) Choisissez un emplacement pour le support du micro et prévoyez le passage de son cordon. - NOTA : Notre poste mobile possédant une prise micro en façade peut être encastré dans le tableau de bord. Dans ce cas, il est recommandé d'y adjoindre un haut-parleur externe pour une meilleure écoute des communications (connecteur EXT. SP situé sur la face arrière de l'appareil : D). Renseignez-vous auprès de votre revendeur le plus proche pour le montage sur votre appareil.

Choix de l'antenne :

• En CB, plus une antenne est grande, meilleur est son rendement. Notre Point Conseil saura orienter votre choix.

B) Antenne mobile :

• Il faut l'installer à un endroit du véhicule où il y a un maximum de surface métallique (plan de masse), en s'éloignant des montants du pare-brise et de la lunette arrière.
• Dans le cas où une antenne radiotéléphone est déjà installée, l'antenne CB doit être au-dessus de celle-ci.
• Il existe 2 types d'antennes : les préreglées et les réglables.
• Les préreglées s'utilisent de préférence avec un bon plan de masse (pavillon de toit ou malle arrière).
• Les réglables offrent une plage d'utilisation beaucoup plus large et permettent de tirer parti de plans de masse moins importants (voir p 7 § 5 RÉGLAGE DU TOS).
• Pour une antenne à fixation par percage, il est nécessaire d'avoir un excellent contact antenne/plan de masse ; pour cela, grattez légèrement la tôle au niveau de la vis et de l'étoile de serrage.
• Lors du passage du câble coaxial, prenez garde de ne pas le pincer ou l'écraser (risque de rupture ou de court-circuit).
• Branchez l'antenne (B).

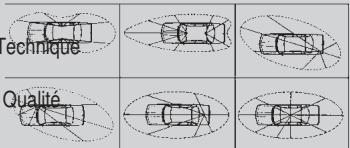

LOBE DE RAYONNEMENT

C) Antenne fixe :

• Veillez à ce qu'elle soit dégagée au maximum. En cas de fixation sur un mat, il faudra éventuellement haubaner conformément aux normes en vigueur (se renseigner auprès d'un professionnel). Les antennes et accessoires que nous distribuons sont spécialement conçus pour un rendement optimal de chaque appareil de la gamme.

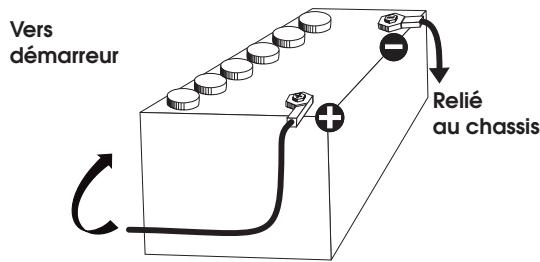

3) Connexion de l'alimentation :

Votre PRESIDENT J. F. K. ASC est muni d'une protection contre les inversions de polarité. Néanmoins, avant tout branchement, vérifiez vos connexions. Notre poste doit être alimenté par une source de courant continu de 12 Volts (A). À l'heure actuelle, la plupart des voitures et des camions fonctionnent avec une mise à la masse négative. On peut s'en assurer en vérifiant que la borne (-) de la batterie soit bien connectée au bloc moteur ou au chassis. Dans le cas contraire, consultez votre revendeur.

ATTENTION : Les camions possèdent généralement deux batteries et une installation électrique en 24 Volts. Il sera donc nécessaire d'intercaler dans le circuit électrique un convertisseur 24/12 Volts (Type PRESIDENT CV 24/12). Toutes les opérations de branchement suivantes doivent être effectuées avec le cordon d'alimentation non raccordé au poste :

a) Assurez-vous que l'alimentation soit bien de 12 Volts. b) Repérez les bornes (+) et (-) de la batterie (+ = rouge, - = noir). Dans le cas où il serait nécessaire de rallonger le cordon d'alimentation, utilisez un câble de section équivalente ou supérieure. c) Il est nécessaire de se connecter sur un (+) et un (-) permanents. Pour ce faire nous vous conseillons de brancher directement le cordon d'alimentation sur la batterie (le branchement sur le cordon de l'auto-radio ou sur d'autres

parties du circuit électrique pouvant dans certains cas favoriser la réception de signaux parasites).

d) Branchez le fil rouge (+) à la borne positive de la batterie et le fil noir (-) à la borne négative de la batterie. e) Branchez le cordon d'alimentation au poste.

ATTENTION: Ne jamais remplacer le fusible d'origine (4 A) par un modèle d'une valeur différente!

4) OPÉRATIONS DE BASE À EFFECTUER AVANT LA PREMIÈRE UTILISATION, SANS PASSER EN ÉMISSION (c'est-à-dire sans appuyer sur la pédale du micro):

a) Branchez le micro, b) Vérifiez le branchement de l'antenne, c) Mise en marche de l'appareil : tourner le bouton VOLUME dans le sens des aiguilles d'une montre. d) Tournez le bouton SQUEELCH au minimum (dans le sens inverse des aiguilles d'une montre). Réglez le bouton VOLUME à un niveau convenable. e) Amenez le poste sur le canal 20 à l'aide du rotacteur situé sur la face avant.

5) RÉGLAGE DU TOS (Taux d'ondes stationnaires):

ATTENTION: Opération à effectuer impérativement lors de la première utilisation de l'appareil ou lors d'un changement d'antenne. Ce réglage doit être fait dans un endroit dégagé, à l'air libre.

• Réglage avec TOS-Mètre externe (type PRESIDENT TOS-1 ou TOS-2) ou avec le TOS-mètre intégré :

a) Branchement du TOS-mètre : - branchez le TOS-mètre entre le poste et l'antenne, le plus près possible du poste (utilisez pour cela un câble de 40 cm maximum de type PRESIDENT CA-2C). b) Réglage du TOS : - amenez le poste sur le canal 20, positionnez le commutateur (17) du TOS-mètre en position CAL ou FWD

• appuyez sur la pédale du micro pour passer en émission,
• amenez l'aiguille sur l'index à l'aide du bouton de calibrage (5),
• basculez le commutateur (17) en position SWR (lecture de la valeur du TOS). La valeur sur le vu-mètre doit être très proche de 1. Dans le cas contraire, réajustez l'antenne jusqu'à obtention d'une valeur aussi proche que possible de 1 (une valeur de TOS comprise entre 1 et 1,8 est acceptable).
• Il est nécessaire de recalibrer le TOS-mètre, entre chaque opération de réglage de l'antenne.

Maintenant, votre poste est prêt à fonctionner.

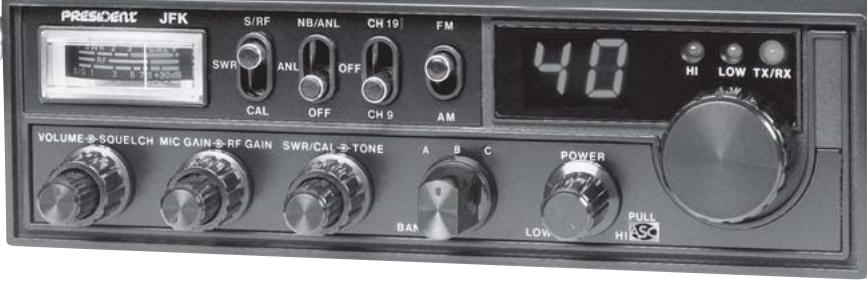

B) UTILISATION :

1) MARCHE/ARRET - VOLUME :

a) Pour allumer votre poste, tournez le bouton (1) dans le sens des aiguilles d'une montre. b) Pour augmenter le volume sonore, continuez à tourner ce bouton dans le sens des aiguilles d'une montre.

2) SQUELCH :

Cette fonction permet de supprimer les bruits de fond indésirables en l'absence de communication. Le squelch ne joue ni sur le volume sonore ni sur la puissance d'émission, mais il permet d'améliorer considérablement le confort d'écoute.

a) SQUEELCH MANUEL

Tournez le bouton du squelch dans le sens des aiguilles d'une montre jusqu'au point exact où tout bruit de fond disparaît. C'est un réglage à effectuer avec précision, car mis en position maximum dans le sens des aiguilles d'une montre, seuls les signaux les plus forts peuvent être perçus.

Le réglage de cette fonction s'effectue automatiquement lorsque la commande (9, ASC) est activée.

b) ASC (Automatic Squelch Control)

Aucun réglage manuel répétitif et optimisation permanente entre la sensibilité et le comportement d'écoute lorsque l'ASC est actif. Elle est débrayable en actionnant le bouton (9). Dans ce cas le réglage du squelch redevient manuel.

3) MIC GAIN :

Réglage du niveau de sensibilité du micro dans le cas d'une utilisation d'un micro accessoire (préamplifié).

La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.

4) RF GAIN :

Réglage de la sensibilité en réception. Position maximum dans le cas de réception de communications longue distance. Vous pouvez diminuer le RF GAIN, pour éviter des distorsions, lorsque l'interlocuteur est proche. Réduisez le gain en réception dans le cas d'une communication rapprochée avec un correspondant non équipé d'un RF POWER.

La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.

5) Swr/cal:

Permet le calibrage du TOS-mètre (voir réglage du TOS p. 7 § 5).

La rotation de ce bouton vous permet de régler la tonalité en réception.

7) Selecteur de BANDE :

Conformément aux normes françaises, cette fonction n'est pas active.

Lorsque vous tournez le bouton en butée dans le sens des aiguilles d'une montre, la puissance HF (norme 4 Watts crête) est au maximum. Réduisez la puissance d'émission, dans le cas d'une communication rapprochée avec un correspondant non équipé d'un RF GAIN.

La position normale de cette fonction se situe au maximum dans le sens des aiguilles d'une montre.

A) ASC (squeelch a reglage automatique):

Lorsque vous tirez sur le commutateur (9) vous activez à la fois la fonction ASC (voir page 7 point 2) et la fonction BEEP.

Le «Roger Beep» émet un beep lorsqu'on relâche la pédale du micro pour laisser la parole à son correspondant. Historiquement, la CB étant un mode de communication «simplex», c'est-à-dire qu'il n'est pas possible de parler et d'écouter en même temps (comme c'est le cas pour le téléphone par exemple), il était d'usage de dire «Roger» une fois que l'on avait fini de parler afin de prévenir son correspondant qu'il pouvait parler à son tour. Le mot «Roger» a été remplacé par un «beep» significatif, d'où son nom «Roger Beep».

10) Sélecteur de CANAUX: rotacteur en façade.

La rotation de ce bouton vous permet de sélectionner le canal (de 1 à 40) d'émission ou de réception.

11) Rx / tx :

Le voyant vert RX est allumé lors de la réception, le voyant rouge TX s'allume lors du passage en émission.

12) Hi/low :

Conformément aux normes françaises, cette fonction n'est pas active.

13) Afficheur :

Il permet de visualiser le canal en cours d'utilisation.

Le BARGAPH visualise le niveau de réception, le niveau de puissance émise et permet le réglage du TOS.

14) Mode :

Ce commutateur permet de sélectionner le mode de modulation AM, FM. Votre mode de modulation doit correspondre à celui de votre interlocuteur. A/ Modulation d'amplitude/AM : Communications sur terrain avec reliefs et obstacles sur moyenne distance (mode le plus utilisé en France). B/ Modulation de fréquence/FM : Communications rapprochées sur terrain plat et dégagé. Meilleure qualité de communication (réglage du squelch plus délicat).

15) CH 9/19:

Le canal 9/19 sera automatiquement sélectionné en utilisant cette commande.

16) ANL/NB :

Automatic Noise Limiter/Noise Blanker. Ces filtres permettent de réduire les bruits de fond et certains parasites en réception.

Ce bouton est multifonction :

a) Position S/RF: lecture au vu-mètre de la puissance d'émission et de réception. b) Position SWR: lecture de la valeur du TOS. Voir procédure de réglage du TOS (p. 7 § 5) c) Position CAL : calibrage du TOS-mètre. Voir procédure de réglage du TOS (p. 7 § 5).

Voir schéma de branchement en page 46.

Appuyer pour parler et relacher pour recevoir un message.

A) ALIMENTATION (13,2 V) B) PRISE D'ANTENNE (SO-239) C) PRISE POUR S-METRE EXTERIEUR (Ø 2,5 mm) D) PRISE POUR HAUT-PARLEUR EXTERIEUR (8 Ω, 0 3,5 mm)

C) caractéristiques techniques :

1) GÉNÉRALES :

• Canaux
• Modes de modulation
• Gamme de fréquences
• Impédance d'antenne
• Tension d'alimentation
• Dimensions (en mm)
• Poids
• Accessoires inclus

40 AM/FM : de 26.965 MHz à 27.405 MHz : 50 ohms 13.2V 174(L)×211(P)×52(H) 1.4kg 1 microphone et son support, 1 berceau, vis de fixation.

2) ÉMISSION :

-Tolérance de fréquence - Puissance porteuse

+/-300Hz 4WFMCW 4 W AM PEP inférieure à 4 nW (-54 dBm) 300 Hz à 3 kHz en AM/FM inférieure à 20 μW 1.0mV 1,7 A (avec modulation) 1.8%

3) RÉCEPTION :

• Sensibilité maxi à 20 dB SINAD
• Réponse en fréquence
• Sélectivité du canal adj.
• Puissance audio maxi
• Sensibilité du squelch

0.5μV -113 dBm (AM/FM)

300 Hz à 3 kHz en AM/FM

60 dB

-Taux de réjection fréq. image -Taux de réjection fréq. intermédiaire -Consommation

60 dB 70dB 500 mA nominal 800 mA max

Vérifiez que :

• l'antenne soit correctement branchée et que le TOS soit bien réglé.
• le micro soit bien branché.

Vérifiez que :

• le niveau du squelch soit correctement réglé.
• le bouton Volume soit réglé à un niveau convenable.
• le micro soit branché.
• l'antenne soit correctement branchée et le TOS bien réglé.
• vous êtes bien sur le même type de modulation que votre interlocuteur.

Vérifiez :

• votre alimentation.
• qu'il n'y ait pas d'inversion des fils au niveau de votre branchement.
• l'état du fusible.

E) commentémetture ou recevoir unmessage ?

Maintenant que vous avez lu la notice, assurez-vous que votre poste est en situation de fonctionner (antenne branchée).

Choisissez votre canal (19, 27).

Choisissez votre mode (AM, FM) qui doit être le même que celui de votre interlocuteur.

Vous pouvez alors appuyer sur la pédale de votre micro, et lancer le message "Attention stations pour un essai TX" ce qui vous permet de vérifier la clarté et la puissance de leur signal et devra entraîner une réponse du type "Fort et clair la station".

Relâchez la pédale, et attendez une réponse. Dans le cas où vous utilisez un canal d'appel (19, 27), et que la communication est établie avec votre interlocuteur, il est d'usage de demander un autre canal disponible afin de ne pas occuper le canal d'appel.

Au fil de l'utilisation de votre TX, vous découvrez parfois un langage particulier employé par certains cibistes. Afin de vous aider à comprendre, vous trouverez ci-après dans le glossaire et le code «Q.» un récapitulatif des termes utilisés. Toutefois, il est évident qu'un langage clair et précis facilitera le contact entre tous les amateurs de radiocommunication. C'est la raison pour laquelle les termes que vous lirez ci-dessous sont disponibles à titre indicatif, mais ne sont pas à utiliser de façon formelle.
