Willkommen in der faszinierenden Welt des CB-Funks und Herzlichen Glückwunsch zu Ihr dem CB-Funkgerät PRESIDENT J.F.K. ASC. Sie haben sich damit für ein komfortables Spitzengerät entschieden, das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im Auto als auch als Feststation von zu Hause aus einsetzen laßt. Weitere Kennzeichensindeine fache Bedienbarkeit undrobuster Aufbau.itte lessen sie diese Bedienungsanleitung sorgfältig durch, damit sie alle Mänglichkeiten Ihres PRESIDENT J.F.K. ASC optimal nutzen können. Beachten Sie besonderss die Hinweise zum Anschluß und zur Installation. Und nun viel Spaß und weitere schöne Funk-Kontakte mit demem PRESIDENT J.F.K. ASC!

A) INSTALLATION:

1) MONTAGE IM AUTO: DER OPTIMALE PLATZ:

a) Wahlen Sie zur Montage einen Platz, an dem sich das Funkerat einfach installieren und bedienen laßt.
b) Wahlen Sie einen Platz, von dem aus die Verbindungsleitungen (Stromversorgung, Antenne) kurz sind.
c) Achten Sie daraufuf, daß sich alle Kabel und Verbindungsleitungen ohne Probleme durch das Fahrzeug führen lasse. Kabel nicht in der Nähe der Heizung führen!

BEFESTIGUNG DES MONTAGEBÜGELS

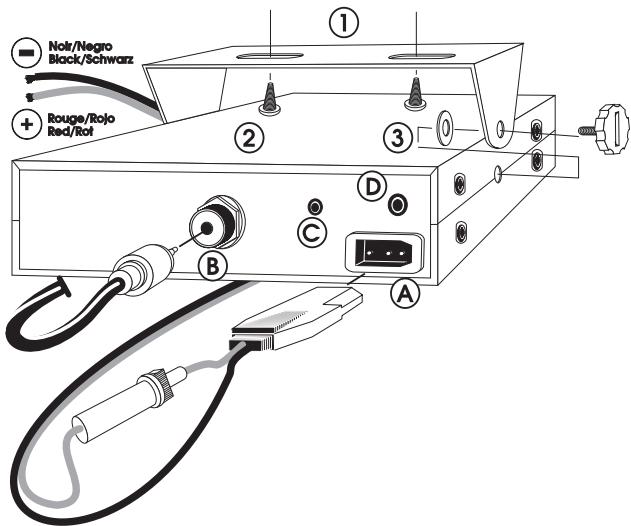

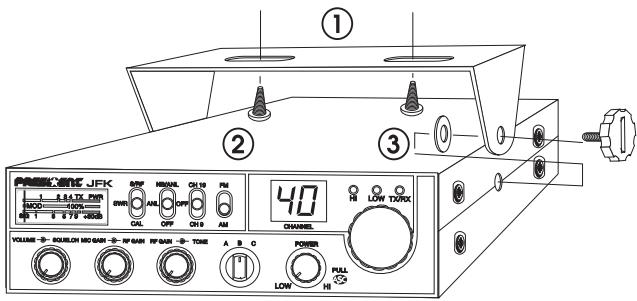

d) Befestigen Sie an geeigneter Stelle den Montagebügel (1) (s. Abb. auf der nachsten Seite) mit den selbstschneidenden Schrauben (2) (Durchmesser des Bohrloches: 3,2 mm). Vergewissem Sie sich vorher, ob durch die Befestigung keine Leitungen innerhalb des Autos beschädigt werden! Der Montagebügell sollte an einer passenden Stelle angebracht werden, die einen festen, sicheren und möglichst erschütterungsfreiern Sitz des Funkgerätes erlaubt.
e) Setzen Sie das Funkgerät so in die Mobilhalterung ein, daß die jeweiligen Unterlegscheiben (3) aus Kunststoff zwischen Funkgerät und innerer Seite des Montagebügels befestigt werden. Sie sorgen davon, daß sich das Funkgerät in der Halterung leicht auf den besten Betrachtungswinkel schwenken laßt.
f) Wahlen Sie für die Mikrofonhalterung einen Platz, an dem Sie das Mikrofon immer griffbereit zur Hand haben und an dem sein Verbindungskabel zum Funkgerät nicht stört.
- Hinweis: Wenn für den Einbau des Funkgerätes so weniger Platz zur Verfügung liegt, daß der Laufsprecher (am Boden des Funkgerätes: D) in seiner Abstrahlung befindigt wird, sollenn Sie einen externen Mobil-Laufsprecher aus dem PRESIDENT-Zubehörprogramm montieren. Diese wird an die Buchse EXT.SP auf der Rückseite des Funkgerätes angeschlossen, wobel der interne Laufsprecher automatisch abschaltet.

2) ANSCHLUSS DER ANTENNE:

a) Wahl der Antenne:

• Auch im CB-Funk gilt: je better die Antenne,esto groisser die Reichweite der Station.Trefen Sie die entsprechende Wahl nach den folgenden Empfehlungen!

b) Mobilantenne:

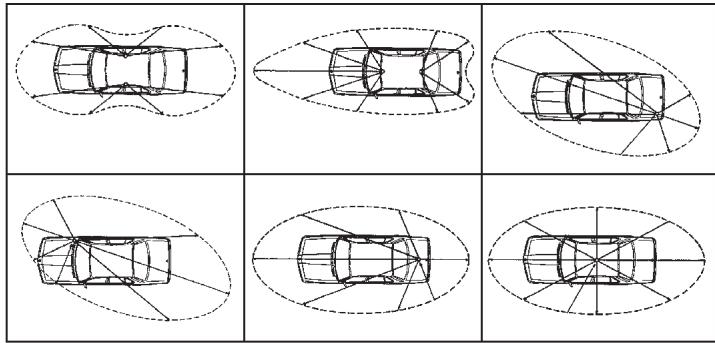

Die Mobilantenne wird an der Stelle des Wagens mit der größten Metalunterfläche montiert - möglichstweit entfernt von Windschutzscheibe und Rücklichtern.
- Falls schon eine Mobilfunkantenne montiert ist, so sollente die CB-Antonne unterhalb von dieser montiert werden.
- Es gibt abgestimmte und abstimmbare Antennen.
- Abgestimmte Antennen sollenn nur auf einer groBen Metallunterfläche montiert werden, beispielsweise auf dem Wagendach oder auf dem Kofferraumdeckel.
- Der schwenkbare Montagebürger erlaubt den Einbau an denen Stellen im Wagen. Sorgen Sie hierbei für eine kurze Verbindung nach Masse.
- Wenn Sie für die Antenne ein Loch in die Karosserie bohren, muß hierzu evtl. das Blech plan geschirmgelt werden, damit Befestigungsschraube und Dichtung gut sitzen!
- Führn Sie das Koaxialkable ohne Knicke und nicht über scharfe Stellen (ansonsten: Kurzschluß-Gefahr!)
- Befestigen Sie das Antennenkabel am Anschluß (B).

ANTENNNEN-DIAGRAMM

c) Feststations-Antenne:

• Mit einer Feststations-Antenne erreichen Sie mit Ihrlem Funkerat die maximaReichweite. BeiAußenantenen mussen Sie unbedingt die einschlagigen VDE-Bestimmungen (Blitzschutz!), der Statik und des Baurechetes beachten! Ambesten, Sielassen die Antennenanlage in thisem Fall von einem Fachmann montieren! Im PRESIDENT-Zubehörprogramm finden Sie eine Auswahl auch von Feststations-Antennen.

3) STROMVERSORGUNG:

Ihr Funkerat wird mit einer Gleichspannung von max. 13,2 Volt versorgt. Es ist mit einem Verpolungsschutz ausgestattet. Vergewissem sie sich trotzdem vorher der richtigen Polarität!

Der Minuspol liegt auf Masse (= Chassis), wie bei praktisch allen modernen Autos. Prüfen Sie vor dem Anschluß die Polarität und die Spannung: bei älteren Wagen kann auch der Pluspol auf Masse liegen, während bei einigen Nutzfahrzeugen die Bordspannung nicht 12V, sondern 24V beträgt (A). Fragen Sie im Zweifelsfall ihre Fachwerkstatt!

Nachdem Sie sich hinsichtlich Spannung und Polarität versichert haben, gehen Sie wie folgt vor:

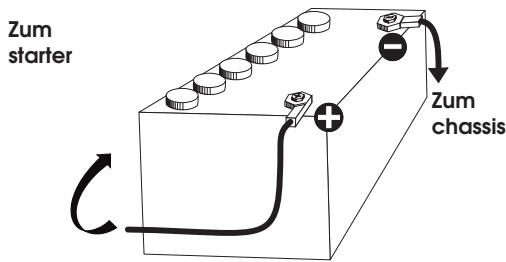

a) Ihr Funkerat wird mit einem Kabel zur Stromversorgung gelefert, in das eine 2 A Sicherung eingeschlieft ist. Die rote Leitung des Kabels wird am Pluspol, die schwarze am Minuspol der Fahrzeugbatterie angeschlossen.
b) Schlieben Sie das Kabel direkt an der Fahrzeugbatterie an. Bei einem Anschluß z.B. am Zigarettenanzünder wurde das Funkerat nach Ausschalten der Zündung sonst nicht mit der hierfür notwendigen Pufferspannung versorgt werden.
c) Verlegen Sie das Stromversorgungskabel so im Auto, daß es möglichst weniger Störungen von der Zündanlage aufnehmen kann.

SchlieBen Sie die freien Enden des Stromversorgungskabels mit ent

sprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).

d) SchlieBen Sie die freien Enden des Stromversorgungskabels mit entsprechenden Klemmen direkt an der Batterie an: Rot = Pluspol, Schwarz = Minuspol (Masse).
e) Stecken Sie den Stecker des Stromversorgungskabels in die Buchse 13,2V DC auf der Rückseite des Funkgerätes.

ACHTUNG: Falls die Sicherung im Stromversorgungskabel durchbrennt: a) Ursache finden und beseitigen, b) nur durch eine Sicherung mit ebenfls 4 A erseten!

4) VORBEREITUNGEN ZUR ERSTEN INBETRIEBNAHME (ohne zu Senden):

a) Schlieben Sie das Mikrofon an der Mikrofonbuchse auf der Vorderseite Ihres Funkgerätes an.
b) Schlieben Sie eine CB-Antenne an den Anschluß ANT auf der Rückseite des Funkgerätes an.
c)Den Regler SQUELCH fur hochste Empfindlichkeit auf den linken Anschlag drehen. Lautstärkeregler VOLUME auf eine angenehme Lautstärke drehen.
d) Wechseln Sie zu Kanal 20, indem Sie am Abstimmknopf drehen.

5) ABGLEICH DER ANTENNE AUF NIEDRIGSTES SWR (SWR = Stehwellenverhältnis):

ACHTUNG: Vor der ersten Inbetriebnahme müssen Sie ihre Antennen auf das niedrigste Stehwellenverhältnis abstammen. Die Antenne sollende beimöglichst frei stehen und bereits in ihrer endgültigen Position montiert sein.

* Abstimmung mit einem externen SWR-Meter (bei als Zubehör erhältlich) oder mit dem eingebauten SWR-Meter:

a) An Stelle des eingebauten SWR-Meters konnen Sie auch ein externes SWR-Meter einsetzen, beispisswise das TOS-1 SWR-Meter. Ein externes SWR-Meter wird in die Antennenzuleitung zwischen Funkgerät und Antenne einge-schleift. Verwenden Sie hierfür nur die Passend konfektionierten Koaxialkabel! (PRESIDENT CA-2C).
b) Da es unterschiedliche Typen externer SWR-Meter mit entsprechender Bedienung gibt (s. deren Bedienungsangleitung). hier nur ein paar generelle Hinweise:

• Schalten Sie zum Abstammen Ihr Funkerat auf Kanal 20, die Mitte des CB-Bereiches.
• Überprüfen Sie die korrekten Anschlüsse von Funkgerät SWR-Meter und Antenne.
• Eichen Sie das externe SWR-Meter nach dessen Bedienungsanleitung.
• Nehmen Sie die Messung des SWR und die Abstimmung der Antenne auf niedrigstes SWR vor.
• Auch hier gilt: Je niedriger das SWR, besoin better die Antennenanpassung. Ideal ist ein SWR-Wert von 1. Werte zwischen 1 und 1,8 sind noch akzeptabel.

Nach der Abstimmung der Antenne ist ihre CB-Funkstation betriebs-bereit!

B) BEDIENUNG:

1) ON/OFF - VOLUME (Lautstärkeregler mit Ein-/Ausschalter):

Mit thisem Regler (1) konnen Sie das Gerät ein- und ausschalten sowie die Laufstärke regeln. Durch Drehung im Uhrzeigersinn wird das CB-Funkgerät eingeschaltet und die Laufstärke erhöht.

2) ASC (Automatic Squelch Control)/SQUELCH (Rauschspere):

Mit dem Regler SQUELCH konnen Sie das Rauschen auf einem freien Kanal unterträcken: Der Lautspricher schaltet zur Wiedergabe erst dann durch, wenn das Signal auf dem eingestellten Kanal so stark ist, daß es die mit Regler SQUELCH eingestellte Schwelle überschreitet

a) Squelch (Rauschspere): Je weiter Sie den Regler nach rechts drehen, destostärker muß das Signalsein, das die Wiedergabe durchschnitt. Einstellen auf höchste Ansprech-Empfindlichkeit: SQUELCH auf den linken Anschlag stellen, mit dem Funkerat einen freien Kanal wahren und Regler SQUELCH so welt nach rechts drehen, bis das Rauschen gerade verschwindet. Die Regelung des Squelch ist automatisch wann die Taste (9, ASC) aktiviert ist.

b)ASC (Automatic Squelch Control)

Worldwide patent, a PRESIDENT exclusivity

Keine Handregelung mehr und beständig Gehörkomfort. Sie können diese Regelung ausschalten mit der Taste 9. In dieserm Fall wird die Regelung des Squelch wieder manuell.

3) MIC GAIN (Mikrofonpegel):

Mit MIC GAIN stellen Sie den Mikrofonpegel ein. Steht der Regler auf dem rechten Anschlag (= Normalstellung), so ist der Pegel am großten. Durch Drehennach linkskonnenSieihnz.B.beiVerwendungvon Verstrekarmikrofonen reduzieren (falls ihr Funkpartner die Sprache als verzerrt beurteilt.)

4) RF GAIN:

Mit diesen Regler stellen Sie die Empfindlichkeit des Emfangen in Ihr Fremkogerat, wenn der Regler RF GAIN auf dem rechten Anschlag steht (=Normalstellung). Drehen sie den Regler nach links, so wird die Empfindlichkeit reduziert. Das kann dann notfge sein, wenn sehr starke Stationen nur verzerrt ankommen; s. aber auch Punkt MODE (Betriebsart)!

5) SWR/CAL:

Mit dieser Regler eichen Sie die Anzeige zur Messung des Steh-wellenverhältnisses SWR, s. hierzu ausfuhrlich p. 35, Punkt 5 ABGLEICH DER ANTENNE Auf NIEDRGISTES SWR".

Bevor eine SWR-Messung durchgeführt wird, muß die Anzeige kalibrieriert werden. Hierzu wird der SWR-Schalter (17) auf CAL gestellt, die Sendetaste am Mikrophon gedrückt und mit thisem Regler das Meßinstrument (13) auf die CAL-Marke abgegliechen.

6) Ton-Regler:

Mit dieser Regler konnen Sie die Klangfarbe veränderen. Drehen Sie den Regler im Uhrzeigersinn so wird der Klang dunkler - entgegengesetzt wird er heller.

7) BANDENWAHL:

Unnutzlich auf thisem modell.

8) RF POWER (Sendeleistung):

Mit dieser Regler stellen Sie die Sendeleistung ein. Die maximale Sendeleistung von 4 Watt wird ausgestrahlt, wenn sich der Regler auf dem rechten Anschlag befindet (= Normalstellung). Drehen Sie RF POWER nach links, wird die Sendeleistung reduziert.

9) ASC (Automatic Squelch Control) und ROGER BEEP («Roger Piep»):

a) ASC (Automatic Squelch Control)

Wann Sie an die Taste (9) ziehen aktivieren Sie die ASC Regelung und die ROGER BEEP Funktion (s. hierzu ausführlich p. 35, Punkt 2).

b) ROGER BEEP

Mit Taste BEEP aktivieren Sie den sogenannen «Roger-Piep». Dieser Signalton wird automatisch dann eingefegt, wenn Sie nach dem Senden die Sendeteaste am Mikrofon wieder loslassen. Der Funkpartner Überhört in der Regel auch bei einer gestörden Funkverbindung diese Auf-forderung, seinereits zu sprechen, nicht. Gleichzeitig aktivieren Sie damit auch den Quittungston, der fast alle Eingaben an Ihr Frem Funkgerät durch einen Signalton akustisch bestätigt. Die Lautstärke这点es Quittungstones stellen Sie mit dem Lautstärkeregler VO- LUME ein.Um den «Roger-Piep» zu aktivieren, Taste BEEP drücken: in der Anzeige erscheidt der Schriftzug BEEP. Zum Ausschalten nochmals Taste BEEP drücken, der Schriftzug verschwindet.

10) KANALWAHL mit DREHSCHALTER:

Mit dem DREHSCHALTER am Funkgerät konnen Sie die Kanäle einstellen: Drehenn nach rechtswechsel auf höhere Kanäle, Drehennach links auftiefere Kanäle.

11) RX/TX:

Die Sende-/Empfangs-Anzeige leuchtet grün auf, wenn das Funkgerät im Emfangsbetrieb arbeitet und rot, wenn das Gerät durch Drücken der Sendetaste am Mikrophon auf Senden geschalteit ist.

12) HI/LOW:

Unnutzlich auf thisem modell.

13) ANZEIGE:

Dieses Instrument zeit bei Empfang die Feldstarke der Gegenstation in S-Stufen und beim Senden die relative Sendeleistung an. Befindet sich der SWR-Schalter in der SWR-Stellung, wird das Stehwellenverhältnis angezeigt.

14) MODE (Betriebsart):

These Umschalter gibt Ohnen die Möglichkeit die Modulationsart zu ändern: AM/FM ihre Modulationsart muß mit ihren Geschäftspartner einstimmen :

A/ Amplituden-Modulation/AM: Für Sendungen auf unebenen Relief mit Hinderissen auf mitlerer Distan.

B/ Frequenz-Modulation/FM: Für nah Geschäfts auf freiem Gelände. (Der Squelchregler ist schwerer einzustellen)

15) CH 9/19:

Den Not- und Anrufkanal 9/19 können Sie mit einem einzigen Tastendruck sofort schalten.

16) ANL/NB (Storaustaster):

In der mittleren Schalterstellung wird die automatische Störbegrenzung (ANL) eingeschaltet. Dadurch werden Impuls-Störgeräusche bei AM-Empfang unterrück. In der oberen Schalterstellung ist zusätzlich die Storaustastung (NB) eingeschaltet. Dadurch werden Impuls-Störgeräusche z.B. Zündfunkenstörungen von Kraffhahrzeugen bei AM-und FM-Betrieb wirkungsvoll unterrück.

Mit dem SWR-Schalter konnen Sie die Anzeige des Instrumentes (13) auf das Stehwellenverhältnis bei Sendebetrieb umschalten. Vorher sollente die Kalibrierung (siehe 5) durchgeführt werden. Der SWR-Wert liefert eine Aussage für die Anpassung der Antenne. Er sollene möglichst gering sein. Achting: S-Meter nur in Schalterstellung S/RF in Betrieb.

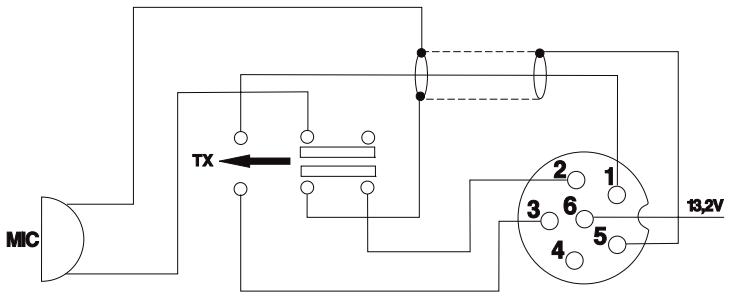

18) BELEGUNG DER MIKROFONBUCHSE (sechspolig):

Die Mikrofonbuchse ist bequemlichkeitshalber auf der Frontplatte eingebaut, damit das Radio in das Instrumentenbrett eingefegt werden kann. Bedienungsanleitung seine 46.

19) PTT TASTE:

Sende-/Empfangsumschaltung im CB Betrieb : zum senden drücken ( um in das Mikrofon spechen), zum Empfangen loslassen.

A) STROMVERSORGUNG (13,2 V)
B) ANTENNENANSCHLUB (SO-239)
C) EXT. S-METERANSCHLUB (Ø 2,5 mm)
D) EXT. LAUTSPRECHERANSCHLUB (8 Ω, 0 3,5 mm)

C) TECHNISCHE DATEN:

1) ALLGEMEIN:

• Kanäle
• Betriebsarten
• Frequenzbereich
• Antennen-Impedanz
• Versorgungsspannung
• Abmessungen (mm)
  Gewicht
• Lieferumfang

：40
AM/FM
26,965 MHz bis 27,405 MHz
: 50 Ohms
13.2 V Gleichspannung
174 (B) × 211 (H) × 52 (T)
ca.1,4kg
: Funkgerät, Handmikrofon mit Halterung, Montagebügel, Montagematerial

2)SENDETEIL:

• Frequenzstabilität
• Sendeleistung
• Nebenwellen
• Frequenzgang
• Nachbarkanalleistung
• Mikrofon-Empfindlichkeit
• Stromverbrauch
• Klirrfaktor

： + / - 300Hz
4 watts FM CW
4 watts AM PEP
: unter 4 nW (-54 dBm)
300 Hz - 3 kHz in AM/FM
: unter 20 μW
1.0mV
1,7 A (mit Modulation)
1.8%

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD)
• Frequenzgang
• Nachbarkanal-Selection
• NF-Ausgangsleistung
• Squelch-Empfindlichkeit

0.5 V - 113 dBm (AM/FM)
300 Hz - 3 kHz AM/FM
60dB
：5W
: minimum 0.2 μV - 120 dBm maximum 1 mV - 47 dBm
60dB
70dB
: 500 mA nominal800 mA maximal

D) BEI PROBLEMEN:

1) SIE KÖNNEN NICT ODER NUR IN SCHLECHTER QUALität SENDEN:

• Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Prüfen Sie, ob das Mikrofon richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!

2) SIE ERHALTEN Auf IHRE SENDUNG KEINE ANTWORT ODER HABEN SCHLECHTEN EMPFANG:

• Stellen Sie den Regler SQUEELCH richtig ein!
• Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-Lautstärke.
• Prüfen Sie,ob das Mikofoń richtig angeschlossen ist und die Verbindung keinen Wackelkontakt aufweist!
• Prüfen Sie das Stehwellenverhältnis ihrer Antenne sowie die Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
• Vergewissem Sie sich, daß Sie die selbst Betriebsart (AM oder FM) wie Ihr Funkpartner verwenden!

3) DIE ANZEIGEN LEUCHTEN NICT:

• Überprüfen Sie Ihr Netzgerät: Ist es eingeschaltet?
• Prüfen Sie, ob Sie die Anschlüsse für Plus (=ROT) und Minus (=Schwarz) vertauscht haben! Wechseln Sie in thisem Fall die Anschlüsse.

E) TIPS FÜR DEN FUNKVERKEHR:

Um einen ungestörten Funkverkehr zuGENIen, sollen den sie die folgenden sechs Regeln des CB-Funks beherzigen:

1. Nach dem Einsatz des Gerätes immer zuerst horen, ob der eingestellte Kanal frei ist.
2. Dazu die Rauschspere öffnen, um schwächere Stationen nicht zu überhören.
3. Nur wenn der Kanal völlig frei ist, den eigenen Anruf starten.

4. Immer nur kurz rufen.

5. Nach jedem Anruf sorgfällig horen, ob eine Station antewortet. Erst dann den Anruf wiederholen.

6. Nach jedem Durchgang der Gegenstation immer erst einige Sekunden Pause halten, bevor man selbst spricht, damit sich auch andere Stationen melden können ().

Anrufkanäe: Empfohlen werden die folgenden Anrufkanäe:

Kanal 1 (FM) als Anrufkanal in FM,

Kanal 9 (AM/FM) als Notrufkanal und

Kanal 19 (FM) als Fernfahrerkanal.

Abweichungen hiervon sind selbstverständlich möglich.

Beischlechten Verbindugen oder starken Störungen ist es hαufig problemmatisch, schwer zu verstehende Worte wie Eigennamen und Städtenamen fehlerlos zu übermitteltn.

Hier hilft das Internationale Buchstabieralphabet weiter, das auch im Luftverkehr (ICAO) und der NATO eingestzt wird:

F)BEURTEILUNG DER EMPFANGSQUALITÄT:

Um dem jeweiligen Geschäftspartner eindeutig sagen zu konnen, wir stark undclar man him empfängt, verwendet man die Ziffern des R/S-Codes. Dabei steht der R-Wert fur die Verständlichkeit («Lesbarkeit») und der S-Wert («Santiago») fur die Empfangs-bzw. Laufstörke der Gegenstation.

Die beiden Buchstaben R und S stehen übrigens als Abkürzung für die englischsprachigen Bezeichnungen «readability» (= Lesbarkeit) und «signal strength» (= Signalstarke).

INTERNATIONAL PHONETIC ALPHABET:

A Alpha
B Bravo
C Charlie
D Delta
E Echo
F Foxtrott
G Golf

1 nicht lesbar, unverstandlich
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verstandlich
5 gut lesbar

S = Signalstärke

kaum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mäBig stark hörbar
8 stark hörbar
9 sehr stark hörbar

ABKÜRZUNGEN:

Auch der CB-Funk kennt eine "Fachsprache", die mit vielen Fachwörtem durchsetzt ist, die z.B.aus dem Amateurfunk und dem professionellen Funkverkehr entleht sind. Sie dieren zumeist der schnellen und eindeutigen Nachrichten-übermittlung auch in solchen Fällen, in denen die Übertragung schwierig bzw. gestört ist. Nachfolgend eine Auflistung gebrächlicher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-Funk verwendet werden:

Brea Momentitte,itte warten,mochte mitsprechen
Cheerio Aufwiederhoren
CQ : allgemeiner Anruf
CL : Ende des Funkverkehrs, Station wird abgeschaltet
DX Funkverbindung über große Entfernung
Fading : Signal schwankt
Hl Ich lache
Mike Mikrofon
Mull Storungen
Negativ : habe nicht verstanden, nein
OK : verstanden, richtig, in Ordnung
Roger Ich habe verstanden, alles einwandfrei empfangen
Skip Funkrfname
Standby : Auf Empfang bleiden
Stereo : Zwei Stationen senden gleichzeitig

TVI	:	Fernsehstörungen
UFB	:	ganz ausgezeichnet, sehr gut
VY	:	viele, sehr, sehr weitere
WX	:	Wetter, Temperatur
YL	:	Fräulein, Frau, weiblicher CB-Funker
55	:	viel Erfolg, alles Gute
73	:	GräBe
88	:	Liebe und Külse (als herzlichen Gruß an eine YL)
99	:	Verschwindel! Räume den Canal.

Q-GRUPPEN:

Beim CB-Funkverkehr werden sehr früig Abkürzungen verwendet. Viele von ihren wurden aus dem international verbindlichen Q-Code übernommen, der auch im Seefunk oder im Amateurfunk Anwendung findet. Mit diesen Dreibuchstaben-Kürzeln halten sich schnell Informationen vermittelt. Da besonder «CB-Neulinge» mitunter diese Abkürzungen nicht kennen, haben wir die gebrächlichsten einmal zusammengestellt und ihre Bedeutung im CB-Funk auf der{nachsten Seite erlautert:

QRA : Mein Stationsname ist...
QRG : Frequenz, Betriebskanal
QRL : Beschäftigung, Arbeitsplatz
QRM Störung durch andere Stationen
QRN : Atmospheric Störungen
QRP : Arbeitsen mit geringer Leistung
QRT : Ende des Funkverkehrs
QRU Es liegen keine weiteren Nachrichten mehr vor.
QRV : Sende- und empfangsbereit
QRX : Unterbrechung des Funkverkehrs, Pause,itte warten
QRZ : Sie werden gerufen, Anruf von einer bestimmten Station
QSB : Schwankungen der Feldstarke, Schwund, Fading
QSL : Empfangsbestätigung
QSO Funkverbindung, Geschrech über Funk
QSP Vermittlung zweier Stationen für eine dritte
QST : Durchsage an alle
QSY : Frequenzwechsel, Kanalwechsel
QTH Standort

NOTES

Zusatz zum Handbuch gefelwert mit dem Gerät:

SEITE 36:

14) Der Umschalter MODE (14) Funktioniert nicht.

SEITE 37:

16) Die Taste NB/ANL (16) aktiviert nur den Filter NB

SEITE 37:

D) TECHNISCHE DATEN:

1) ALLGEMEIN:

-Zulassung DGPT N°970303CB0
-Kanale 40
-Betriebsart FM

2)SENDTEIL:

• Sendeleistung : 4 W FM CW
• Frequenzgang : 300 Hz-3 kHz in FM

3) EMPFANGSTEIL:

• Empfindlichkeit (20 dB SINAD) : 0.5 V - 113 dBm (FM)
• Frequenzgang : 300 kHz - 3 kHz in FM

FREQUENCY TABLES CB-KANÄLE UND IHRE FREQUENZEN TABLEAU DES FRéQUENCES TABLA DE FRECUENCIAS

N° du canal N Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens	N° du canal N Canal Channel Kanal	Fréquences Frecuencia Frequency Frequenzens
1	26,965 MHz	21	27,215 MHz
2	26,975 MHz	22	27,225 MHz
3	26,985 MHz	23	27,255 MHz
4	27,005 MHz	24	27,235 MHz
5	27,015 MHz	25	27,245 MHz
6	27,025 MHz	26	27,265 MHz
7	27,035 MHz	27	27,275 MHz
8	27,055 MHz	28	27,285 MHz
9	27,065 MHz	29	27,295 MHz
10	27,075 MHz	30	27,305 MHz
11	27,085 MHz	31	27,315 MHz
12	27,105 MHz	32	27,325 MHz
13	27,115 MHz	33	27,335 MHz
14	27,125 MHz	34	27,345 MHz
15	27,135 MHz	35	27,355 MHz
16	27,155 MHz	36	27,365 MHz
17	27,165 MHz	37	27,375 MHz
18	27,175 MHz	38	27,385 MHz
19	27,185 MHz	39	27,395 MHz
20	27,205 MHz	40	27,405 MHz

PRISE MICRO6 BROCHES CONEXION DEL MICRO6 PINS 6-PINMICROPHONE PLUG BELEGUNG DER MIKRO-FONBUCHSE (sechspolig)

1 Modulation Modulación Modulation Modulation
2 RX RX RX RX
3 TX TX TX
4 - -
5 Masse Masa Ground Masse
6 Alimentation Alimentacion Power Supply Stromversorgung

PRE5★E1C

Groupe PRESIDENT ELECTRONICS

SIEGE SOCIAL/HEAD OFFICE - FRANCE

Route de Sète - BP 100 - 34540 BALARUC

Site Internet : http://www.president-electronics.com

E-mail : [e-mail]

0239/03-01
