HE-720 - INSTALLATION MANUAL - Appareil de cuisine TEKA - Notice d'utilisation et mode d'emploi gratuit

Marque	TEKA
Modèle	HE-720 / HE-720 E
Type de produit	Appareil de cuisson encastrable (four + table de cuisson)
Dimensions (L × H × P)	595 × 595 × 550 mm (approximatif)
Poids	Environ 30 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance totale	Environ 3,5 kW
Capacité du four	Environ 70 L
Matériau intérieur	Acier émaillé
Type de commande	Électronique avec horloge programmable
Fonctions de cuisson	Conventionnel, Conventionnel avec turbine, Grill, MaxiGrill, MaxiGrill avec turbine, Turbo, Décongélation, Chaleur inférieure, Chaleur inférieure avec turbine, Grill + chaleur inférieure
Horloge électronique	Avertisseur, durée de cuisson, fin de cuisson, programmation combinée
Éclairage	Ampoule halogène résistante à 300°C
Nettoyage	Nettoyage manuel, parois émaillées
Sécurité	Arrêt automatique via programmation, déconnexion en cas de coupure de courant
Pièces détachées	Ampoule, joint de porte, résistances, supports chromés (via SAV)
Réparabilité	Indice de réparabilité non fourni

FOIRE AUX QUESTIONS - HE-720 - INSTALLATION MANUAL TEKA

Comment régler l'heure sur l'horloge électronique ?

Branchez le four. L'affichage clignote 00:00. Utilisez les touches ∇ ou △ pour régler l'heure. Deux bips confirment le réglage.

Comment utiliser la minuterie (avertisseur) ?

Appuyez sur △ jusqu'à voir le symbole ( (()) ), puis validez avec OK. Réglez la durée avec ∇ ou △. Deux bips confirment. En fin de temps, un signal sonore retentit.

Comment programmer la durée de cuisson ?

Sélectionnez le symbole ➔ avec ∇ ou △, validez avec OK. Réglez la durée, validez. Choisissez ensuite une fonction et une température. Le four s'éteint automatiquement en fin de cuisson.

Comment programmer l'heure de fin de cuisson ?

Sélectionnez le symbole → avec ∇ ou △, validez avec OK. Réglez l'heure de fin souhaitée, validez. Choisissez fonction et température. Le four s'éteint à l'heure programmée.

Quelles sont les fonctions de cuisson disponibles ?

Les fonctions incluent : Conventionnel, Conventionnel avec turbine, Grill, MaxiGrill, MaxiGrill avec turbine, Turbo, Décongélation, Chaleur inférieure, Chaleur inférieure avec turbine, et Grill + chaleur inférieure.

Comment remplacer l'ampoule du four ?

Débranchez le four. Démontez les rails télescopiques en retirant l'écrou (A). Retirez la lentille de la douille avec un outil. Remplacez par une ampoule halogène résistant à 300°C. Remontez la lentille.

Que faire en cas de coupure de courant ?

Toute programmation est effacée et l'affichage clignote 00:00. Il faut remettre l'horloge à l'heure et reprogrammer les fonctions si nécessaire.

Comment nettoyer le four ?

Utilisez un chiffon humide et un détergent doux. Évitez les produits abrasifs. Les parois sont en acier émaillé. La porte peut être démontée pour un nettoyage plus facile (consultez la notice).

Peut-on utiliser le grill avec la porte ouverte ?

Non, pour les fonctions Grill, MaxiGrill et MaxiGrill avec turbine, la porte doit rester fermée pendant la cuisson.

Comment modifier la durée ou l'heure de fin déjà programmée ?

Appuyez sur ∇ ou △ jusqu'à faire clignoter le symbole correspondant (➔ pour durée, → pour fin). Validez avec OK, puis modifiez avec ∇ ou △. Deux bips confirment.

MODE D'EMPLOI HE-720 - INSTALLATION MANUAL TEKA

Feuille de Caractéristiques

Datenblatt

HE-720/HE-720 E

HE-735/HE-735 E

1 Panneau de Commande
2 Joint de Four
3 Résistance du Grill
4 Support Chromé + Guide Télescopique
5 Grille
6 Plateau à Patisserie
7 Plateau pour Rôtis
8 Charnière
9 Porte
10 Sortie de l'air de Réfrigération
11 Fixation au Meuble
12 Ecran du Grill
13 Sortie des Fumées
14 Lampe
15 Panneau du Fond
16 Turbine

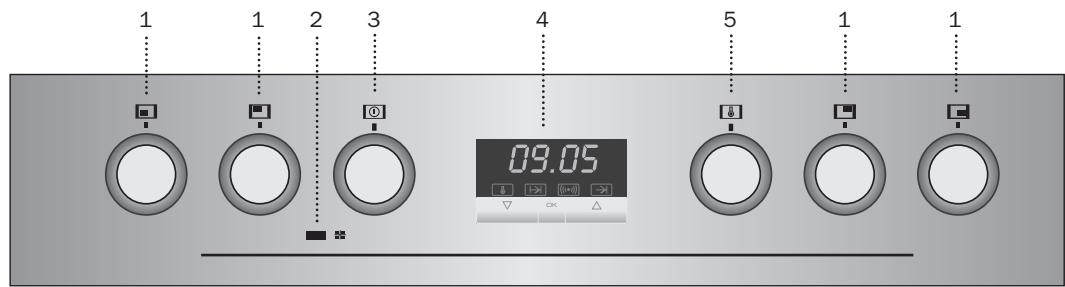

Panneau Frontal de Commande

Modèle HE-720 E/HE-735 E

1 Commandes pour le contrôle de la plaque de cuisson.
2 Voyant lumineux de connection à la plaque de cuisson. Il indique qu'un des feux électriques de la plaque de cuisson est allumé.

3 Sélecteur de fonctions.
4 Horloge électronique.
5 Sélecteur de températures.

Arrêt du four

Conventionnel

Utiliser pour les gâteaux et les tartes qui doivent recevoir une chaleur uniforme et pour obtenir une texture moelleuse.

Conventionnel avec turbine

Recommandé pour les rôtis et la pâtisserie. Le ventilateur répartit la chaleur de façon uniforme à l'intérieur du four.

Grill

Pour gratiner et rôtir superficiellement. Permet de dorer la couche extérieure sans affecter l'intérieur de l'aliment. Indiqué pour les pièces plates telles que les beefsteaks, les côtelettes, les poissons, les toasts.

MaxiGrill

Permet de gratiner des surfaces plus grandes qu'avec le Grill avec une puissance pour gratiner supérieure, qui permet ainsi de dorer l'aliment de façon plus rapide.

MaxiGrill avec turbine

Permet en même temps de rôtir de façon uniforme et de dorer superficiellement. Idéal pour les grillades. Spécial pour les pièces volumineuses telles que les volailles, le gibier. Il est recommandé de placer la pièce de viande sur la grille du four et la lèchefrite endessous pour recueillir les jus de cuisson ou la graisse.

Fonctions du Four

Attention

Quand on utilise la fonction Grill, MaxiGrill ou MaxiGrill avec Turbine, la porte doit rester fermée.

Turbo

La turbine répartit la chaleur qui provient d'une résistance située à la partie arrière du four. Grâce à l'uniformité de la chaleur produite, on peut cuisiner à 2 hauteurs en même temps.

Cette function permet de décongeler doucement des mets. Pour l'utilisation, réglez le sélecteur des temperatures sur la position □.

Résistance inférieure

La chaleur provient seulement de la partie inférieure. Approprié pour réchauffer des plats ou faire lever des pâtes pour pâtisseries et analogues.

Résistance inférieure avec Turbine

Elle distribue la chaleur qui provient de la partie inférieure du four. Idéal pour les gâteaux fourrés avec de la confiture ou des fruits, qui requièrent seulement un apport de chaleur inférieur. Il est toujours nécessaire de préchauffer.

Grill et résistance inférieure

Spécial pour les rôtis. Peut être utilisé pour toutes sortes de pièces, indépendamment de leur volume.

Attention

La lampe reste allumée pendant toutes les fonctions de cuisson.

Maniement du Four

Mise à l'heure de l'horloge électronique

Lorsque vous branchez votre four, vous observez que l'indication 00:00 clignotent dans l'horloge. Mettez l'horloge à l'heure à l'aide des touches ∇ ou △. Vous entendrez 2 bips consécutifs comme confirmation de la mise à l'heure.

Si vous souhaitez modifier l'heure, appuyez sur les touches ▽ ou △ jusqu'à ce que l'heure actuelle se mettent à clignoter. Appuyez ensuite sur la touche □K. À l'aide des touches ▽ ou △, vous pouvez alors modifier l'heure. Vous entendrez 2 bips consécutifs comme confirmation de la modification réalisée.

Fonctionnement manuel

Une fois l'horloge mise à l'heure, votre four est prêt à fonctionner. Sélectionnez une fonction de cuisson et une température.

Lors de la cuisson, le symbole 📁 s'allume indiquant que le four est en train de transmettre de la chaleur à l'aliment et s'éteint lorsque la température sélectionnée est atteinte.

Pour éteindre le four, mettez les commandes sur la position □.

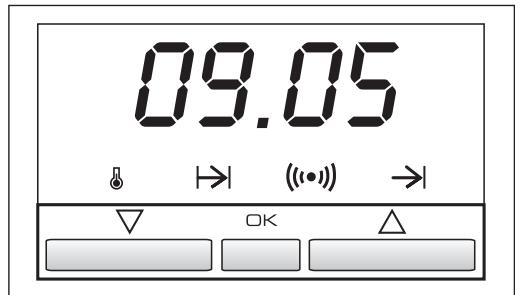

Fonctions de l'horloge électronique

Avertisseur: génère un signal acoustique à un moment donné; pour ce faire, il n'est pas nécessaire que le four soit allumé.

Durée de cuisson: permet de cuire pendant une durée sélectionnée, le four s'éteignant de façon automatique.

Heure de fin de cuisson: permet de cuire jusqu'à une heure définie, le four s'éteignant de façon automatique.

Durée et fin de cuisson: permet de programmer la durée et l'heure de fin de cuisson. Avec cette fonction, le four se mettra en marche de façon automatique à l'heure indiquée pour cuire pendant la durée sélectionnée (Durée) et s'éteindre de façon automatique à l'heure indiquée (Fin de cuisson).

Programmation de l'avertisseur

1 Appuyez sur la touche △ jusqu'à ce que le symbole ( (()) ) s'allume. Appuyez ensuite sur la touche □K.
2 Sélectionnez le temps au bout duquel vous souhaitez que l'horloge vous avertisse en appuyant sur les touches ▽ ou △.
3 Vous entendrez alors 2 bips consécutifs, l'heure actuelle sera affichée et le symbole («•») s'allumera, indiquant que l'avertisseur est programmé.
4 Une fois le temps programmé écoulé, un signal acoustique sonnera et le symbole («•») commencera à clignoter.
5 Appuyez sur n'importe quelle touche pour arrêter le signal acoustique, à ce moment le symbole («•») s'éteindra.

Vous pouvez afficher le temps restant à tout moment en appuyant sur les touches ▽ ou △ jusqu'à ce que le symbole [(••)] clignote,

puis en appuyant sur la touche □K. Vous pouvez alors modifier le temps sélectionné en appuyant sur les touches ▽ ou △. Vous entendrez 2 bips consécutifs comme confirmation de la modification.

Si vous souhaitez afficher de façon permanente le temps restant jusqu'à la fin, appuyez sur les touches ▽ ou △ jusqu'à ce que le symbole [(●)] clignote and appuyez sur la touche □K de façon prolongée. Le symbole [(●)] clignotera. Pour revenir à l'heure actuelle, il suffit d'appuyer à nouveau sur la touche □K de façon prolongée.

Programmation de la durée de cuisson

1 Appuyez sur la touche ▽ ou △ jusqu'à ce que le symbole ➔ s'allume. Appuyez ensuite sur la touche OK.
2 Sélectionnez la durée en appuyant sur les touches ▽ ou △.
3 Vous entendrez alors 2 bips consécutifs, l'heure actuelle sera affichée et le symbole s'allumera, indiquant que votre four s'éteindra de façon automatique.
4 Sélectionnez une fonction et une température de cuisson.
5 Une fois la durée de cuisson écoulée, le four se déconnectera, un signal acoustique sonnera et le symbole ➞ clignotera.
6 Appuyez sur n'importe quelle touche pour arrêter le signal acoustique; le four s'allumera de nouveau.
7 Mettez les commandes sur la position □ pour éteindre le four.

Vous pouvez afficher le temps de cuisson restant à tout moment en appuyant sur les touches ▽ ou △ jusqu'à ce que le symbole ➔ clignote, puis en appuyant sur la touche OK. Vous pouvez alors modifier le temps sélectionné en appuyant sur les touches ▽ ou △. Vous entendrez 2 bips consécutifs comme confirmation de la modification.

Si vous souhaitez afficher de façon permanente le temps restant jusqu'à la fin, appuyez sur les touches ▽ ou △ jusqu'à ce que le symbole ➔ clignote and appuyez sur la touche □K de façon prolongée. Le symbole ➔ clignotera. Pour revenir à l'heure actuelle, il suffit d'appuyer à nouveau sur la touche □K de façon prolongée.

Programmation de l'heure de fin de cuisson

1 Appuyez sur la touche ▽ ou △ jusqu'à ce que le symbole → s'allume. Appuyez ensuite sur la touche OK.
2 Sélectionnez l'heure de fin de cuisson en appuyant sur les touches ▽ ou △.
3 Vous entendrez alors 2 bips consécutifs, l'heure actuelle sera affichée et le symbole ➔ s'allumera, indiquant que votre four s'éteindra de façon automatique.
4 Sélectionnez une fonction et une température de cuisson.
5 Une fois l'heure sélectionnée atteinte, le four se déconnectera, un signal acoustique sonnera et le symbole → clignotera.
6 Appuyez sur n'importe quelle touche pour arrêter le signal acoustique; le four s'allumera de nouveau.
7 Mettez les commandes sur la position □ pour éteindre le four.

Vous pouvez afficher l'heure de fin de cuisson à tout moment en appuyant sur les touches ▽ ou △ jusqu'à ce que le symbole → clignote, puis en appuyant sur la touche OK. Vous pouvez alors modifier l'heure de fin sélectionnée en appuyant sur les touches ▽ ou △. Vous entendrez 2 bips consécutifs comme confirmation de la modification.

Vous pouvez utiliser cette fonction même si vous êtes déjà en train d'utiliser votre four. Pour ce faire, suivez les instructions indiquées sauf la numéro 4.

Programmation de la durée et de la fin de cuisson

1 Appuyez sur la touche ▽ ou △ jusqu'à ce que le symbole ➡ s'allume. Appuyez ensuite sur la touche □K.
2 Sélectionnez la durée en appuyant sur les touches ▽ ou △.
3 Vous entendrez alors 2 bips consécutifs, l'heure actuelle sera affichée et le symbole ➞ s'allumera.
4 Appuyez sur la touche ▽ ou △ jusqu'à ce que le symbole → s'allume. Appuyez ensuite sur la touche □K.
5 Sélectionnez l'heure de fin de cuisson en appuyant sur les touches ∇ ou △.

6 Vous entendrez alors 2 bips consécutifs, l'heure actuelle sera affichée et le symbole ➞ s'allumera.
7 Sélectionnez une fonction et une température de cuisson.
8 Le four restera déconnecté, et les symboles et seront allumés. Votre four est alors programmé.
9 Lorsque l'heure de début de cuisson est atteinte, le four se mettra en marche et la cuisson se fera pendant le temps sélectionné.
10 Une fois l'heure de fin programmée atteinte, le four se déconnectera, un signal acoustique sonnera et les symboles et se mettront à clignoter.
11 Appuyez sur n'importe quelle touche pour arrêter le signal acoustique; le four s'allumera de nouveau.
12 Mettez les commandes sur la position □ pour éteindre le four.

Si vous souhaitez modifier l'heure de fin, appuyez sur les touches ▽ ou △ jusqu'à ce que le symbole ➔ s'allume, puis appuyez sur la touche □K. Vous pouvez alors modifier l'heure sélectionnée en appuyant sur les touches ▽ ou △. Vous entendrez 2 bips consécutifs comme confirmation de la modification.

Attention

En cas de coupure de l'alimentation électrique, toute la programmation de votre horloge électronique sera effacée et l'indication 00:00 clignotera dans l'horloge. Vous devrez la mettre à l'heure et la programmer à nouveau.

Remplacement de l'ampoule du four

ATTENTION

Pour remplacer l'ampoule, s'assurer tout d'a-bord que le four est bien débranché.

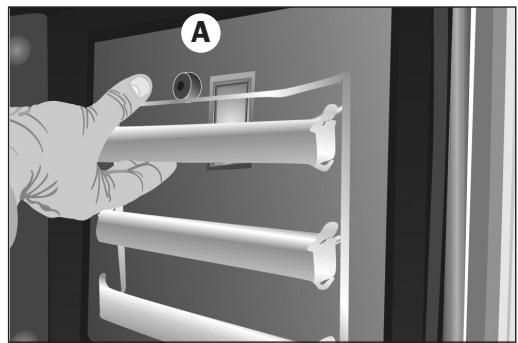

- Démontez les rails télescopiques, en retirant l'écrou (A).

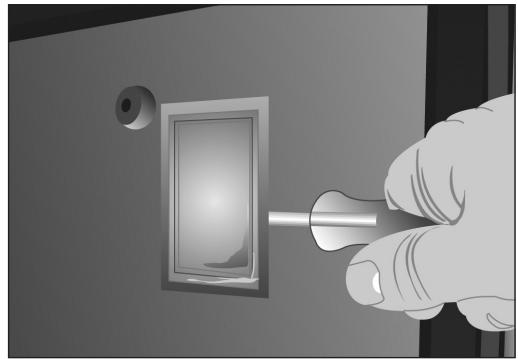

- Retirez la lentille de la douille à l'aide d'un outil.

• Remplacez l'ampoule.

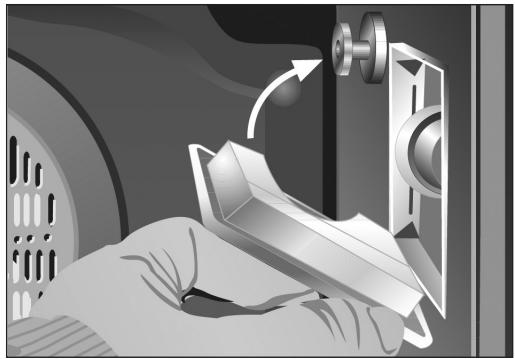

• Remontez la lentille, en vous assurant qu'elle est bien emboîtée.

L'ampoule doit avoir une résistance à la chaleur jusqu'à 300 °C, commandez-la auprès du service d'assistance technique.
