HE-720 - INSTALLATION MANUAL - Aparelho de cozinha TEKA - Manual de utilização gratuito

Marca	TEKA
Modelo	HE-720 / HE-720 E
Tipo de produto	Aparelho de cozinha embutível (forno + placa de cozimento)
Dimensões (L × A × P)	595 × 595 × 550 mm (aproximado)
Peso	Aproximadamente 30 kg
Alimentação elétrica	230 V ~ 50 Hz
Potência total	Aproximadamente 3,5 kW
Capacidade do forno	Aproximadamente 70 L
Material interno	Aço esmaltado
Tipo de comando	Eletrônico com relógio programável
Funções de cozimento	Convencional, Convencional com turbina, Grelhador, MaxiGrelhador, MaxiGrelhador com turbina, Turbo, Descongelamento, Calor inferior, Calor inferior com turbina, Grelhador + calor inferior
Relógio eletrônico	Temporizador, duração de cozimento, fim de cozimento, programação combinada
Iluminação	Lâmpada halógena resistente a 300°C
Limpeza	Limpeza manual, paredes esmaltadas
Segurança	Desligamento automático via programação, desconexão em caso de falta de energia
Peças sobressalentes	Lâmpada, vedação da porta, resistências, suportes cromados (via SAC)
Reparabilidade	Índice de reparabilidade não fornecido

Perguntas frequentes - HE-720 - INSTALLATION MANUAL TEKA

Como ajustar a hora no relógio eletrônico?

Ligue o forno. O visor pisca 00:00. Use as teclas ∇ ou △ para ajustar a hora. Dois bipes confirmam o ajuste.

Como usar o temporizador?

Pressione △ até ver o símbolo ( (()) ), depois confirme com OK. Ajuste a duração com ∇ ou △. Dois bipes confirmam. Ao final, um sinal sonoro soa.

Como programar a duração do cozimento?

Selecione o símbolo ➔ com ∇ ou △, confirme com OK. Ajuste a duração, confirme. Em seguida, escolha uma função e temperatura. O forno desliga automaticamente ao final do cozimento.

Como programar a hora de fim do cozimento?

Selecione o símbolo → com ∇ ou △, confirme com OK. Ajuste a hora de fim desejada, confirme. Escolha função e temperatura. O forno desliga na hora programada.

Quais são as funções de cozimento disponíveis?

As funções incluem: Convencional, Convencional com turbina, Grelhador, MaxiGrelhador, MaxiGrelhador com turbina, Turbo, Descongelamento, Calor inferior, Calor inferior com turbina e Grelhador + calor inferior.

Como substituir a lâmpada do forno?

Desligue o forno. Desmonte os trilhos telescópicos retirando a porca (A). Remova a lente do soquete com uma ferramenta. Substitua por uma lâmpada halógena resistente a 300°C. Remonte a lente.

O que fazer em caso de falta de energia?

Toda programação é apagada e o visor pisca 00:00. É necessário acertar o relógio e reprogramar as funções se necessário.

Como limpar o forno?

Use um pano úmido e detergente suave. Evite produtos abrasivos. As paredes são de aço esmaltado. A porta pode ser desmontada para limpeza mais fácil (consulte o manual).

Pode-se usar o grelhador com a porta aberta?

Não, para as funções Grelhador, MaxiGrelhador e MaxiGrelhador com turbina, a porta deve permanecer fechada durante o cozimento.

Como modificar a duração ou a hora de fim já programada?

Pressione ∇ ou △ até fazer piscar o símbolo correspondente (➔ para duração, → para fim). Confirme com OK, depois modifique com ∇ ou △. Dois bipes confirmam.

MANUAL DE UTILIZADOR HE-720 - INSTALLATION MANUAL TEKA

3 Resistência do Grill

4 Suporte Cromado + Guía Telescópica

5 Grelha

7 Bandeja para Assados

8 Dobradiça

9 Porta

10 Saída de ar da Refrigeração

11 Fixação ao Móvel

12 Ecran do Grill

13 Saída de Fumos

14 Lâmpada

15 Painel do Fundo

16 Turbina

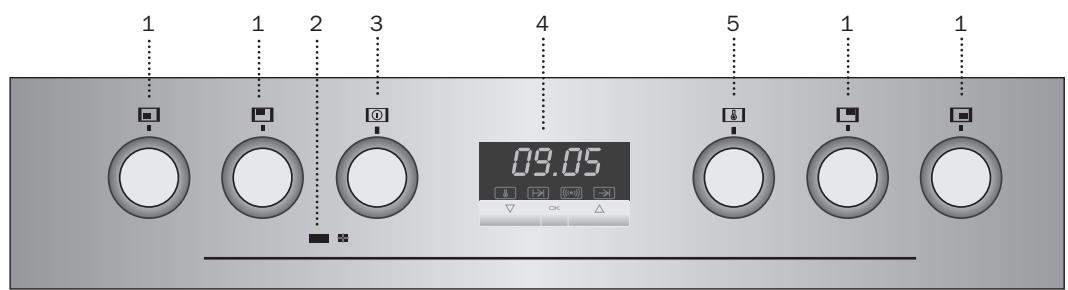

Painel de Comandos
Modelo HE-720/HE-735

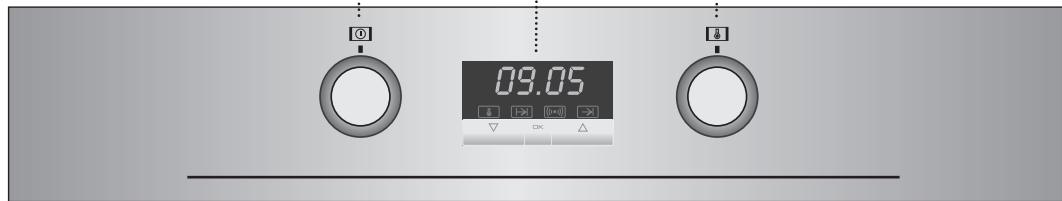

Modelo HE-720 E/HE-735 E

1 Comandos de controlo da placa de cozinha.
2 Piloto de funcionamento da placa. Indica que algum dos discos eléctricos da placa de cozinha está ligado.

3 Selector de funções.
4 Relógio electrónico.
5 Selector de temperatura.

Funções do Forno

□ Desconexão do forno

Convencional

Usado em bolos e tartes nos quais o calor recebido deve ser uniforme para que adquiram uma textura esponjosa.

Convencional com Turbina

Adequado para assados e pastelaria. O ventilador reparte de forma uniforme o calor no interior do forno.

Grill

Gratina e assa superficialmente. Permite alou-rar a camada exterior sem afectar o interior do alimento. Indicado para pedaços planos como filetes, costelas, peixe, tostas.

MaxiGrill

Permite gratinar superfícies maiores que com o Grill, bem como gratinar com maior potência, alourando assim o alimento de forma mais rápida.

MaxiGrill com Turbina

Permite assar de modo uniforme ao mesmo tempo que aloura superficialmente. Ideal para churrascos. Especial para pedaços com grande volume como aves, caça,... Recomenda-se colocar a porção de carne sobre a grelha do forno com a bandeja por baixo, para recolher os molhos ou gorduras.

Atenção

Durante o uso da função Grill, MaxiGrill ou MaxiGrill com Turbina deve-se manter a porta fechada.

Turbo

A turbina reparte o calor que provém de uma resistência situada na parte de atrás do forno. Devido à uniformidade da temperatura produzida permite cozinhar em 2 alturas ao mesmo tempo.

Esta função permite a descongelação leve do alimentos. Para sua utilização coloque o selector de temperatura na posição □.

Resistência Inferior

Calor somente na parte inferior. Apropriado para aquecer pratos ou levantar massas de confeitaria e semelhantes.

Resistência Inferior com Turbina

Distribui o calor que provém da parte inferior do forno. Ideal para pastéis com recheio de geleia ou fruta, os quais só necessitam de calor na parte inferior. É sempre necessário realizar um pré-aquecimento.

Grill e Resistência Inferior

Especial para assados. Pode ser usado para qualquer porção, independente do seu tamanho. Nota

A lâmpada permanece acesa em qualquer função de cozinhado.

Uso do Forno

Ao ligar o forno, observará que, no relógio, aparece a piscar a indicação 00:00. Premindo as teclas ▽ ou △ acertará o relógio; a seguir ouvirá 2 beeps seguidos como confirmação da hora seleccionada.

Se desejar alterar a hora, prima as teclas ▽ ou △ até a hora actual começar a piscar. A seguir prima a tecla □K. Premindo as teclas ▽ ou △ poderá modificar a hora. Finalmente, ouvirá 2 beeps seguidos como confirmação da alteração realizada.

Funcionamento Manual

Depois de acertar o relógio, o forno está pronto para cozinhar. Seleccione uma função de cozinhado e uma temperatura.

Durante o cozinhado, o símbolo ilumina-se indicando que o forno está a transmitir calor ao alimento, e desliga-se quando é atingida a temperatura seleccionada.

Para desligar o forno, coloque os comandos na posição □.

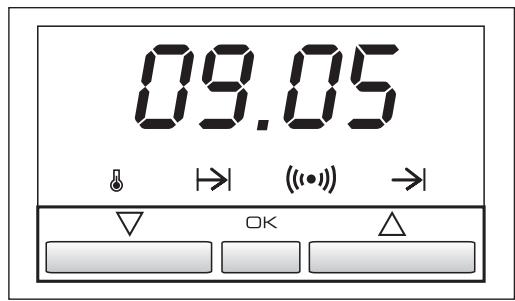

Funções do Relógio Electrónico

Avisador: Gera um sinal acústico ao fim de algum tempo, para tal, não é necessário que o forno esteja a cozinhar.

Duração do Cozinhado: Permite cozinhar durante um tempo seleccionado; de seguida, o forno desligar-se-á de forma automática.

Hora de Finalização do Cozinhado: Permite cozinhar até a uma hora estabelecida, de seguida, o forno desligar-se-á de forma automática.

Duração e Fim do Cozinhado: Permite programar a duração e a hora de finalização do cozinhado. Com esta função, o forno colocar-se-á em funcionamento de forma automática à hora necessária para cozinhar durante o tempo seleccionado (Duração), finalizando de forma automática à hora anteriormente indicada. (Fim do Cozinhado).

Programação do Avisador

1 Prima a tecla △ até o símbolo (☐ iluminar-se. A seguir prima a tecla ☐K.
2 Seleccione o tempo após o qual deseja que o relógio avise, premindo as teclas ∇ ou △.
3 Posteriormente, soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo ( () ) permanecerá iluminado, indicando que o avisador já está programado.
4 Decorrido o tempo programado, soará um sinal acústico e o símbolo ( ) começará a piscar.
5 Prima qualquer tecla para parar o sinal acústico, o símbolo («•») desligar-se-á.

Em qualquer momento, pode visualizar o tempo restante, premindo as teclas ▽ ou △ até o símbolo [(●)] piscar, e premindo de seguida a tecla □K. Neste momento, pode alterar o tempo seleccionado premindo as teclas ▽ ou △. A seguir ouvirá 2 beeps seguidos como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até à finalização prima as teclas ▽ ou △ até o símbolo [(i•)] piscar e prima a tecla □K de forma prolongada. O símbolo [(i•)] piscará. Para voltar à hora actual, basta premir de novo a tecla □K de forma prolongada.

Programação da Duração do Cozinhado

1 Prima as teclas ▽ ou △ até o símbolo iluminar-se. De seguida prima a tecla OK.
2 Seleccione a duração, premindo as teclas ∇ ou △.
3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo permanecerá iluminado, indicando que o forno desligar-se-à de forma automática.
4 Seleccione uma função e uma temperatura de cozinhado.
5 Decorrida a duração do cozinhado, o forno desligar-se-á, soará um sinal acústico e o símbolo ➞ piscará.
6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo.
7 Coloque os comandos na posição □ para desligar o forno.

A qualquer momento, pode visualizar o tempo restante de cozinhado, premindo as teclas ▽ ou △ até o símbolo ➔ piscar, e premindo de seguida a tecla □K. Neste momento, pode modificar o tempo seleccionado premindo as teclas ▽ ou △. A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Se desejar ver de forma permanente o tempo restante até à finalização prima as teclas ▽ ou △ até o símbolo ➔ piscar e prima a tecla □K de forma prolongada. O símbolo ➔ piscará. Para voltar à hora actual, basta premir de novo a tecla □K de forma prolongada.

Programação da Hora de Finalização do Cozinhado

1 Prima as teclas ▽ ou △ até o símbolo → iluminar-se. De seguida prima a tecla OK.
2 Seleccione a hora de finalização do cozinha-do, premindo as teclas ▽ ou △.
3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo permanecerá iluminado, indicando que o forno desligar-se-à de forma automática.
4 Seleccione uma função e uma temperatura de cozinhado.
5 Alcançada a hora seleccionada, o forno desligar-se-á, soará um sinal acústico e o símbolo → piscará.

6 Prima qualquer tecla para parar o sinal acústico, ligando-se o forno de novo.
7 Coloque os comandos na posição □ para desligar o forno.

A qualquer momento pode visualizar a hora de finalização do cozinhado, premindo as teclas ▽ ou △ até o símbolo → piscar, e pre-mindo de seguida a tecla OK. Neste momento, pode modificar a hora de finalização selec-cionada premindo as teclas ▽ ou △. A seguir ouvirá 2 beeps seguidos, como confirmação da alteração.

Pode usar esta função mesmo que já esteja a utilizar o forno. Para tal, siga as instruções indicadas, excepto a número 4.

Programação da Duração e Fim do Cozinhado

1 Prima as teclas ▽ ou △ até o símbolo iluminar-se. De seguida prima a tecla OK.
2 Seleccione a duração, premindo as teclas ∇ ou △.
3 Posteriormente soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo permanecerá iluminado.
4 Prima as teclas ▽ ou △ até o símbolo → se iluminar. A seguir prima a tecla OK.
5 Seleccione a hora de finalização do cozinhado, premindo as teclas ▽ ou △.
6 Posteriormente soarão 2 beeps seguidos, será mostrada a hora actual e o símbolo → permanecerá iluminado.
7 Seleccione uma função e uma temperatura de cozinhado.
8 O forno permanecerá desligado, ficando iluminados os símbolos e . O seu forno está programado.

9 Quando alcançar a hora de início do cozinhado, o forno entrará em funcionamento e realizar-se-á o cozinhado durante o tempo seleccionado.
10 Alcançada a hora final que tinha sido programada, o forno desligar-se-á, soará um sinal acústico e os símbolos e piscarão.
11 Prima qualquer tecla para parar o sinal acústico, ligando-se o seu forno de novo.
12 Coloque os comandos na posição □ para desligar o forno.

Se desejar modificar a hora de finalização, prima as teclas ▽ ou △ até se iluminar o símbolo →, e prima a tecla OK. A partir deste momento, pode modificar a hora seleccionada premindo as teclas ▽ ou △. A seguir ouvirá 2 beeps seguidos, como confirmação da modificação.

Atenção

No caso de um corte de fornecimento eléctrico, será eliminada toda a programação do relógio electrónico e aparecerá a indicação 00:00 a piscar no relógio. Deverá acertá-lo e programá-lo de novo.

Troca da lâmpada do forno

ATENÇÃO

Para trocar a lâmpada, assegure-se primeiro que o forno está desligado da rede eléctrica.

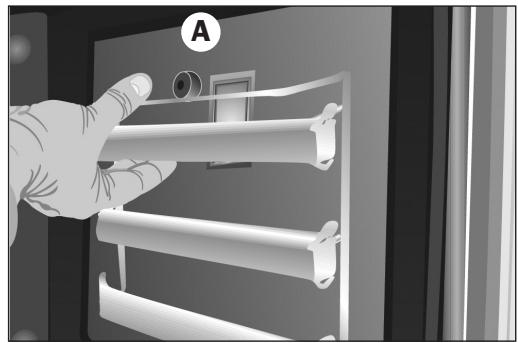

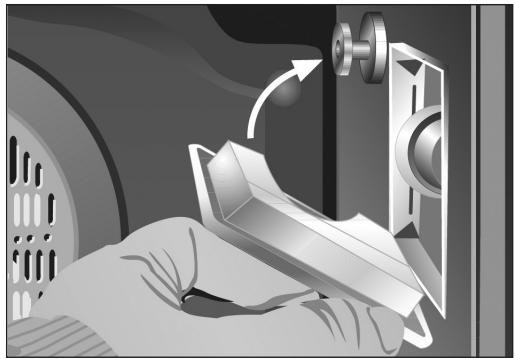

- Desmonte as guias telescópicas, soltando-as da porca (A).

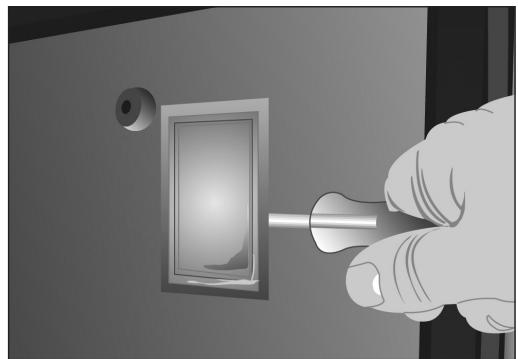

- Solte a lente do porta-lâmpadas com a ajuda de uma ferramenta.

• Substitua a lâmpada.
• Monte de novo a lente, assegurando que a encaixa na posição correcta.

A lâmpada a substituir deve ter uma resistência à temperatura até 300 °C, solicite-a no serviço de assistência técnica.
