| Type de produit | Amplificateur basse |
| Caractéristiques techniques principales | 500 Watts RMS, 4 Ohms, 250 Watts RMS, 8 Ohms |
| Alimentation électrique | 220-240 V, 50/60 Hz |
| Dimensions approximatives | 48.3 cm x 22.9 cm x 38.1 cm |
| Poids | 18.1 kg |
| Compatibilités | Compatible avec divers haut-parleurs passifs |
| Fonctions principales | Égaliseur 7 bandes, entrée pour effets, sortie DI, limiteur intégré |
| Entretien et nettoyage | Nettoyer avec un chiffon doux, éviter les produits abrasifs |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées via le service après-vente Peavey |
| Sécurité | Protection contre les courts-circuits, surchauffe et surcharge |
| Informations générales utiles | Idéal pour les concerts, répétitions et enregistrements en studio |
FOIRE AUX QUESTIONS - PROBASS 500 PEAVEY
Questions des utilisateurs sur PROBASS 500 PEAVEY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur de basse au format PDF gratuitement ! Retrouvez votre notice PROBASS 500 - PEAVEY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PROBASS 500 de la marque PEAVEY.
MODE D'EMPLOI PROBASS 500 PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique - NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.
AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'expose pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lissez attentivement les avertissements supplémentaires de ce manuel.
24. Interrupteur de DDT™
Félicitations pour avoir choisi le PROBASS500 de Peavey, la nouvelle référence pour l'amplification de guitare basse. Dans un chassis compact 2-unités rack, le PROBASS500 offre des possibilités qui en font l'outil de travail idéal aussi bien pour le débutant que le joueur confirmé. Muni d'un pré-amplificateur à lampe pour sa rondeur caractéristique et d'un étage de puissance à transistor pour une grande versatilité, le PROBASS 500 regroupe nombre de fonctionnalités réservées jusqu'à maintainant à des modèles professionnels, le tout à un prix abordable. C'est ainsi qu'il se voit équipé d'un atténuateur -10 dB pour les basses actives, d'une sortie accordeur, d'une équalisation active paramétrique, d'une boucle d'effets avec potentiamètre de mixage, d'entrées doublées face avant/face arrière,... Profitant du savoir-faire et de la fiabilité de Peavey, vous ne vous êtes pas trompés.
Lisez ce manuel dans son intégralité pour votre propre sécurité ainsi que celle de votre matériel.
Preampli à lampe 12AX7 500 Watts @ 2 Ohms; 350 Watts @ 4 Ohms; 200 Watts @ 8 Ohms Entrées Jack 1 / 4'' sur les faces avant et arrêté Attenuateur -1o dB pour les basses actives Sortie accordeur Mode 'silence' pour l'entrée, permettant un accordage silencieux Contrôle de contour pour la simulation d'un étage de puissance à lampes EQ graves et aigues actives de type 'escalier' (Shelving) EQ paramétrique 3-bandes Boucle d'effets de type létal avec potentiemètre de mixage Possibilité de contrôle au pied de la boucle d'effets et du mode 'silence' Sortie ligne électroniquement symétrisée avec sélecteur Pré ou Post-EQ Interrupteur de reference de masse (ground lift) pour la sortie ligne Sortie Speakon® et Jack 1/4" Sortie Pré-ampli et entrée Ampli de Puisance Compression de protection DDT des haut-parleurs Format 2-unités rack

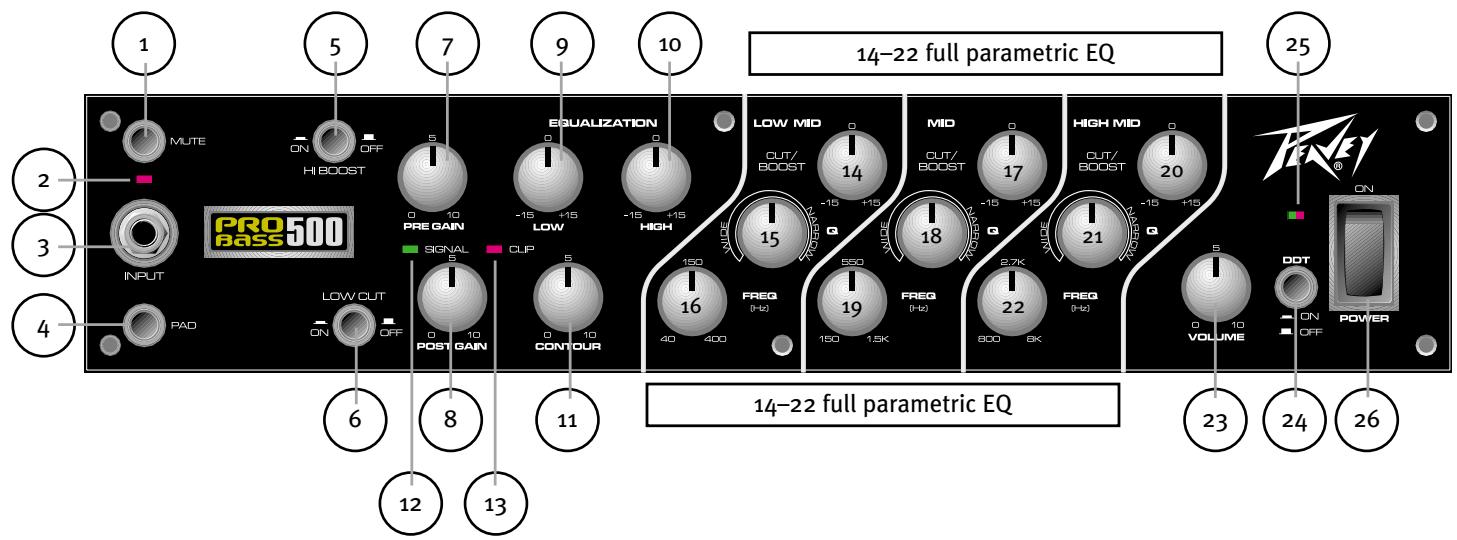

1. Interrupteur de mode silencieux (mute)
Quand cet interrupteur est en position 'sortie', l'entrée est 'silencieuse', très utile pour s'accorder ou juste pour une pause!
2 Led de mode silencieux (mute)
Cette Led clignote lorsque le sélecteur 1 est en position 'sortie'.
3 Jack d'entrée
Cette entrée mono 1/4 " accepte le signal de n'importe quel micro. Lorsqu'on l'utilise, cette entrée désactive l'entrée ligne.
3 Attenuateur d'entrée
Cet attenuateur permet au PROBASS 500 de s'accomoder des signaux très élevés de certaines basses actives, qui peuvent faire saturer leur pré-ampli. En position sortie, le signal d'entrée est attenué de -10 dB.
5 Sélecteur hi boost
Ajoute des fréquences aigues à votre signal. Notez que le boost sera moins important avec un réglage de gain élevé.
6 Filtre coupe-bas (low cut)
Vous permet de réduire le niveau des basses fréquences dans votre signal pour se rapprocher du son caractéristique d’un étage de puissance à lampes.
7 Pré gain
Contrôle le niveau du signal à l'entrée du pré-ampli.
8 Post gain
Contrôle le niveau du signal à la sortie du pré-ampli. Si la Led de seuil maximum clignote (Clip Led), le contrôle de Post gain doit être diminué.
Contrôle actif de type 'escalier' vous permettant de varier le niveau des fréquences graves dans votre signal (+/-15 dB @ 30 Hz).
Contrôle actif de type 'escalier' vous permettant de varier le niveau des fréquences aigues dans votre signal (+/-15 dB @ 10 kHz).
11 Contour
En tournant ce contrôle horsairement, vous appliquez une équivalence pré-établie vous permettant de vous rapprocher du son d'un étage de puissance à lampes. En position 'contre-horaire' (o), votre signal n'est pas altéré.
12 Led de signal (verte)
S'illumine pour indiquer la présence d'un signal.
13 Led de niveau de seuil maximum (clip - rouge)
S'illumine pour indiquer la présence d'un signal dont le niveau, trop élevé, ne permet pas à votre unité de fonctionner correctement. Réduire le Post Gain vous permettra de résoudre cette situation.
14-22 EQ paramétrique 3-bandes
Chaque bande de l'équaliseur paramétrique possède des contrôleurs pour la fréquence de référence, la largeur de bande (Q) et la valeur de boost/cut à appliquer. Ensemble, les trois bandes vous permettent de modifier tout le spectre tonal.
Ce contrôle, comme tous les contrôles d’égalisation active, vous permet de booster (horizontalement) ou de couper (contre-horizontalement) les fréquences concernées par les positions des contrôles de fréquences et de largeur de bande. La position '12 heures' laisse le signal inchangé.
15, 18, 21 Bandes de fréquences (bandwidth (q))
Ce contrôle vous permet de déterminer la largeur de la bande de fréquences qui se verra affectée par le contrôle de boost/cut (large bande = faible Q). En tournant horizontalement ce contrôle, vous réduisez la largeur de la bande de fréquences et vice-versa. Une bonne position pour commencer vos réglages est la position '3 heures', correspondant à la valeur de la plupart des équaliseurs 'semi-paramétriques'.
16, 19, 22 Fréquences
Ce contrôle vous permet de selectionner la fréquence centrale qui se verra affectée par le contrôle de boost/cut. Note Une basse électrique génére des fréquences entre 30.9 Hz (SI grave d'uneasse 5 ou 6 cordes) et 523.3 Hz (DO aigu d'uneasse 6 cordes). Vous pouvez pensez aux fréquences comme à des notes, où la notion de largeur de bande de fréquences correspond au nombre de notes affectées et la fréquence de reférence représentée la note 'centrale' des notes affectées.
Vous trouvez ci-dessous d'autres valeurs de fréquences utiles:
Basse électrique 4-cordes
Corde MI = 41.2 Hz
Corde LA = 55.0 Hz
Corde RE = 73.4 Hz
Corde SOL = 98.0 Hz
23 Master volume
Ce contrôle rotatif vous permet de varier le niveau de sortie de votre amplificateur.
24 Sélecteur DDT
La protection DDT est désengagée en position enfoncée. La DDT devrait toujours être enclenchée pour protéger votre système de diffusion.
25 Led d'indication d'alimentation/ddt
Cette LED s'illumine en vert pour indiquer que votre unité est actuellement sous tension. De plus, cette LED vous signifie l'activation du système de protection DDT en s'illuminant en rouge. Lorsque le DDT est désengagé, une LED rouge vous signifie que l'ampli de puissance écrête le signal (clipping).
26 Sélecteur d'alimentation
Ce sélecteur vous permet de mettre votre unité sous/hors tension.

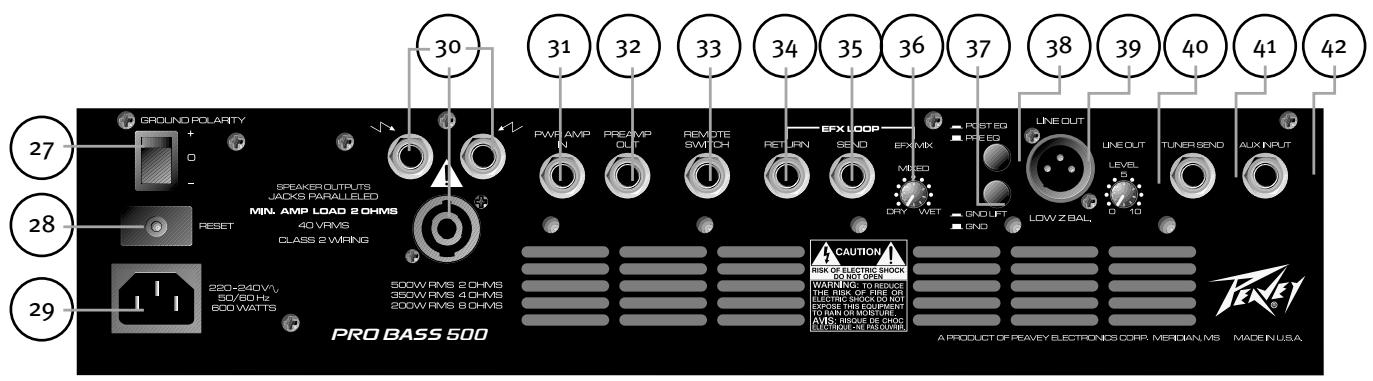

29. Interrupteur de polarité
Ce sélecteur vous permet de varier la polarité par rapport à votre source d'alimentation. Ce sélecteur n'est pas actif sur les unités 220 / 240V.
28 Interrupteur de réinitialisation du coupe-circuit
Utilisez cet interrupteur pour réinitialiser votre unité après que le coupe-circuit se soit enclenché. Le sélecteur d'alimentation doit être en position OFF (unité hors-tension) lorsque vous réinitialisez votre unité. Enforcez l'interrupteur sorti quand le coupe-circuit a opéré. Remettez votre unité sous tension et vérifiez que la LED d'alimentation s'illumine. Si le coupe-circuit se redéclenche, consultez votre revendeur Peavey ou un centre technique qualifié.
29 Cordon d'alimentation IEC
Votre ampli possède une prise d'alimentation IEC permettant de connecter un cordon d'alimentation standard (fourni). L'appareil doit toujours être relié à la terre pour réduire considérablement les risques de choc électrique. En cas de perte ou de détérioration de votre cordon d'alimentation, le remplacer par un autre ayant les mêmes caractéristiques.
30 Sorties hauts-parleurs
Deux connecteurs Jack 1/4'' et un Speakon vous permettent de connecter votre système d'enceintes. Chaque connecteur est monté en parallèle avec les deux autres. L'impédance totale de votre système ne doit pas être inférieure à 2 ohms (deux haut-parleurs de 4 ohms en parallèle,...)
ATTENTION: Pour prévenir de tout problème de surchauffe de votre unité, veillez à ne pas obstruer les prises d'air des faces avant et arrière.
31 Entrée amplificateur de puissance
Utilisez cette entrée pour connecter un signal de niveau ligne à l'amplificateur de puissance interne de votre unité. Ce connecteur, lorsqu'il est utilisé, déconnecte le pré-ampli de cette unité.
32 Sortie pré-ampli
Cette sortie du pré-ampli interne de votre unité vous permet d'envoyer votre signal vers une table de mixage ou autre. Ce signal sera de niveau ligne et n'influence pas le fonctionnement de votre unité. Connectez cette sortie à l'unité voulue en utilisant un câble linéaire. La sortie pré-ampli et l'entrée ampli de puissance peuvent être utilisés comme une boucle de niveau ligne.
33 Connecteur pédalier
Vous pouvez connecter un pédalier (non fourni) à votre unité. Celui-ci vous permettra de contrôler la boucle d'effet (on/off) et de passer votre unité en mode 'silence' (accordage,...).
Entrée vous permettant de retourner un signal d'un processeur externe d'effets.
Sortie vous permettant d'envoyer un signal à un processeur externe d'effets.
Vu que la boucle d'effet est de type lissée, ce contrôle rotatif vous permet de sélectionner la part des signaux d'effets/directs dans votre signal de sortie. En position contre-horaire (Dry), seul le signal direct sera créé dans votre signal de sortie. En position horaire (Wet), seul le signal traité par le processeur externe sera créé dans votre signal de sortie. Les positions intermédiaires représentent le mixage de ces deux signaux. Le même signal est envoyé aux sorties préampli et XLR (ligne).
37 Sélecteur de référence de masse de la sortie ligne
Ce sélecteur vous permet de référencer votre unité sur la masse de la sortie ligne pour éviter des problèmes de bruits parasites occasionnés par des différences de masses entre vos unités.
38 Sélecteur de type de signaux de la sortie ligne
Ce sélecteur vous permet de configurer votre sortie ligne en Pré-EQ ou Post-EQ. En position sortie, votre sortie ligne ne sera pas affectée par votre équivalence (Pré-EQ). En position enforcée, votre signal ligne sera affecté par votre EQ (Post-EQ).
Une fiche XLR vous permet d'envoyer ce signal à une table de mixage, unité d'enregistrement,... Ce signal peut être Pré- ou Post-EQ.
Vous permet de contrôler le niveau de votre signal à la sortie ligne.
Ce connecteur Jack 1/4 '' vous permet de connecter votre accordeur à votre unité. Ce signal est une copie exacte de votre signal d'entrée. Ce connecteur reste actif en mode ‘silence'.
42 Entrée auxiliaire
Ce Jack 1/4'' vous permet de connecter votre instrument par la face arrière de votre unité. Il n'y a pas de différence entre les deux entrées. Notez cependant que si le connecteur de la face avant est utilisé, l'entrée auxiliaire (face arrière) est rendue inactive.
PROBASS 500™
5 amps
120 VAC 60 Hz
600 Watts
