BEDIENUNGSANLEITUNG PROBASS 500 PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

Herzlichen Glückwunsch zum Kauf Ihres PROBASS500 von Peavey. Diese nur zwei Rack-Höhen messende Bassverträker bietet Ihnen unzähige Funktionen und Sounds. Der PROBASS500 ist mit einer Röhrendeingangsstufe (Vorverträkerstufe), die den gewünschten runden Röhrensound liefert, sowie mit einem Solid-State-Verträker ausgestattet, der eine umwerfende Power bringt. Der PROBASS500 ist ein professioneller Bassverträker mit vielseitigen Funktionen, die noch nicht einmal die handelsüblichen Verträker der Spitzenklasse vorweisen konnen. Ausgestattet ist dieser Verträker mit einem -10 dB-Dämpferschalter für ihre aktiven Basse, mit einem Tuner Send mit Eingangsstummschaltung für geräuschloses Stimmen, mit aktivem und vollparametrischem EQ, mit 1/4"-Eingängen an Vorder- und Rückseite, mit einem Ground-Lift-Schalter mit drei Positionen für das leidige Brummproblem, mit einer Sidechain-Effektschleife mit Wet/Dry-Regelung und vielem mehr. Wenn Sie diese Merkmale mit der Zuverlösigkeit kombinieren, für die Peavey seit Jahren bereits ist, konnen Sie einfach nichts falsch machen!

Lesen Sie sich diese Anleitungitte sorgfaltig durch, damit sowohl ihre Sicherheit als auch die ihrer Ausrüstung gewährleistet ist.

Features

12AX7-Vorverstärkerröhre für warmen Röhren-Sound
500 Watt an 2 Ohm, 350 Watt an 4 Ohm, 200 Watt an 8 Ohm
1/4"-Eingangsklinken an Vorder- und Rückseite
-10 dB-Dämpfung für aktive Bässe
Tuner-Send-Klinke für einfahren Anschluss eines Stimmgerätes
Eingangsstummschaltung mit blinkender LED für geräuschloses Stimmen
Contour-Regelung fur rohrenartige EQ-Kurve
Stufenlos regelbarer aktiver Low- und High-EQ
Vielseitiger vollparametrischer 3-Band-EQ
Sidechain-Effektschleife mit Wet/Dry-Regelung
Mit Fußschalter regelbare Eingangsstummschaltung und Effektschleife
Elektronisch symmetrierter Line-Ausgang mit Pre/Post-EQ-Schalter
Ground-Lift-Schalter fur Line-Ausgang
Sowohl Speakon®- als auch 1/4"-Lautsprecherklinken
Klinken für Preamp Out/Power Amp In
DDT-Laatsprecherschutzsystem mit Deaktivierungsschalter
Einheit in zwei Rack-Höhen

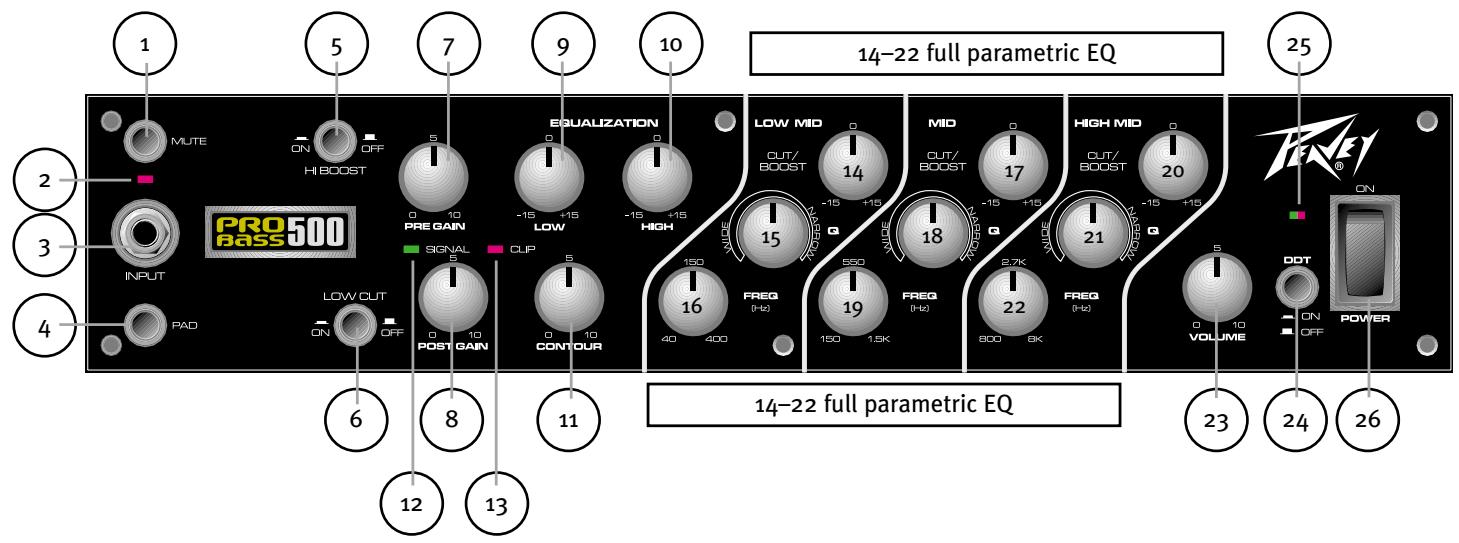

1. Mute-Schalter

Durch Drücken these Schalters wird der Eingang stummgeschaltet, so dass ein geräuschloses Stimmen möglich ist – oder auch mal eine Pause gemacht werden kann!

2 Mute-Status-LED

Ist der Mute-Schalter aktiviert, leuchtet die rote Mute-Status-LED auf.

3 Input-Klinke

These Mono-1/4" -Eingangsklinke nimmt Signale aller Arten von Bass-Tonabnehmern an. Ist dieser Eingang aktiviert, hat er Vorrang vor der 1/4" -Eingangsklinke auf der Rückseite.

4 Input-Pad-Schalter

Dieser Schalter steht fur Instrumente mit einer außerst hohen Ausgangsleistung (z.B. aktive Tonabnehmersysteme) zur Verfugung, die ein Übersteuern bzw. Verzerren der Eingangsverständkungsstufe verursachen konnen. Durch Drücken these Schalters wird der Eingangspegel um 10 dB gedämpft bzw. verringgert.

5 Hi-Boost-Schalter

Ermoglich einen Abgleich der Anhebung von Hohen. Bedenken Sie jedoch, dass eine Anhebung der hohen Frenzen bei einem erhöhten Vorveränder-Kgain weniger wirkungsvoll wird.

6 Low-Cut-Schalter

Mit thisem Schalter wird der Grad der niedrigen Frenquenzen im gesamten System gesenkt, um einen runden Röhrenverzerrungssound zu erzielen.

7 Pre Gain

Mit diesen Regler wird die Eingangsverständlung der Rohrenstufen eingestellt.

8 Post Gain

Mit thisem Regler wird der Lautstärkepegel der Röhrenstufen eingestellt. Leuchtet die Clip-Anzeige auf, sollte der Post Gain verringgert werden.

9 Low

Aktiver Klangregler (stufenlos regelbar, ± 15 dB bei 30Hz ), mit dem die Tiefen angehoben oder abgesenkt werden konnen.

10 High

Aktiver Klangregler (stufenlos regelbar, ± 15 dB bei 10 kHz), mit dem die Höhen angehoben oder abgesenkt werden können.

11 Contour-Regler

Wird dieser Regler im Uhrzeigersinn gedreht, ist ein EQ mit speziellem Voicing möglich. Wird der Regler vollständig im umgekehrten Uhrzeigersinn gedreht (auf o), wird kein Voicing hinzugeführzt. (Dieser Reglerähnelt den alten passiven Röhren-EQs mit angehobenen Tiefen und Höhen und abgesenkten Mitten.)

12 Signalstatus-LED (grün)

These LED leuchtet auf, wenn ein Signal vorhanden ist.

13 Signal-Clip-Anzeige (rot)

These LED leuchtet auf um anzuzeigen, dass beim Vorversteller und bei den Klangschaltungen ein Clipping (Verzerren) vorliegt. Dieses Problem kann behoben werden, indem der Post Gain verringgert wird, bis die Clip-LED nicht mehr aufleuchtet.

14-22 Parametrischer 3-Band-EQ

Jedes Band der parametrischen EQ-Stufe verfügbar über einen Regler für Absenken/Anheiten, Bandbreite (Q) und Frequenz. Hierbei handelt es sich um einen vollparametrischen EQ! Sümmtliche drei Bänder des parametrischen EQ überschneiden sich, sodass Sie das gesamte Klangspektrum regeln können.

Dieser Regler Funktioniert wie jeder andere aktive EQ-Regler, bei dem eine Drehung im Uhrzeigersinn ein Anheben, eine Drehung im entgegengesetzten Uhrzeigersinn ein Absenken und die 12-Uhr-Position (eingerastet) keine Veränderung (weder Absenken noch Anheiten) bewirkt.

Mit den Bandbreitenreglern wird eingestellt, in welchem Umfang ein Klangbereich (breiter oder erger Bereich) durch die Cut/Boost-Regler beeinflusst wird. Wird der Bandbreitenregler vollständig im entgegengesetzten Uhrzeigersinn gedreht, beeinflusst die Cut/Boost-Regelung einen breiten Frequenzbereich (breite Bandbreite = geringer Q). Wird der Bandbreitenregler vollständig im Uhrzeigersinn gedreht, beeinflusst die Cut/Boost-Regelung einen sehr engen Klangbereich (enge Bandbreite = hoher Q). Liegt die Bandbreitenregelung ungebärzischen diesen beiden Extremen, dann ergibt sich eine Bandbreite irgendwo zwischen breit und eng. Wird der Regler im Uhrzeigersinn gedreht, verentigt sich die Bandbreite. Wird der Regler im entgegengesetzten Uhrzeigersinn gedreht, verbreitet sich die Bandbreite. Als Ausgangspunkt empfehl't sich eine Bandbreiteneinstellung auf einer Position von 3 Uhr. Hier ungebärn befindet sich die Einstellung zahlreicher „halbparametrischer" EQs.

Mit den Frequency-Reglern wird der Mittelpunkt eingestellt, an dem das Absenken/Anheiten erfolgt. Stellen Sie sich einfach vor, dass die Bandbreitenregelung den Klangbereich verändert, für den sie wirksam ist, und dass die Frequenzregelung den Mittelpunkt这点es Klangbereichs festlegt.

Ein Hinweis zu den Frenzen:

Ein Elektrobass erzeugt Noten, deren Frenquenzen von etwa 30,9 Hz (tiefe B-Saite beim fünsaitigen Bass) bis zu etwa 523,3Hz (hohe C-Saite beim sechssaitigen Bass) reichen. Einfacher verständlich wird dies, wenn Sie sich die Frenquenzen als Noten auf Ihr Instrument oder Noten, die Sie singen, vorstellen. So setzen sich die Begriffe Bandbreite und Frenz einfacher verstehen. Die Bandbreitenregelung legt die Anzahl von Noten fest, die beeinflusst werden, und die Frenzregelung legt den Mittelpunkt these Nosenbereichs fest.

Nachfolgend findsieineige weiteretonehohenmit den jeweiligenFrequenzen:

Viersaitiger Bass:

E-Saite = 41,2Hz

A-Saite = 55,0Hz

D-Saite = 73,4Hz

G-Saite = 98,0Hz

23 Master Volume

Mit diesen Regler wird der Gesamtlautstärkepegel des Systems festgelegt.

24 DDT ^TM -Schalter (aktivieren/deaktivieren)

Der DDT-Laatsprecherschutz wird deaktiviert, wenn dieser Schalter gedrück wird oder sich auf der Position "IN" befindet. Die DDT-Funktion sollt zum Schutz ihrer Laatsprecher immer aktiviert sein.

25 Power LED/DDT-Anzeige

Steht dieser Schalter auf der Position "ON", leuchtet die LED grün auf. Während des Normalbetriebs fungiert diese LED zudem als DDT/Clip-Anzeige. Die LED leuchtet rot auf, wenn der DDT-Laatsprecherschutz greift oder wenn Clipping am Verträker vorliegt (bei deaktivierter DDT-Funktion).

26 Power-Schalter

Hiermit wird der Netzstrom (Wechselstrom) ein- und ausgeschaltet.

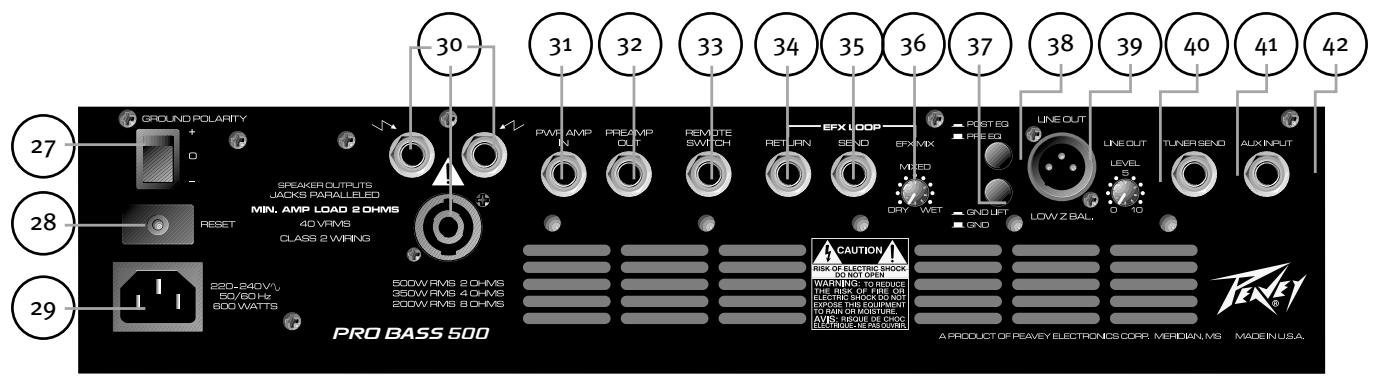

Rear Panel

27. Ground-Polarity-Schalter

Der Erdungsschalter ist ein Wippschalter mit drei Positionen. Beim Normalbetrieb soll er in der mittleren Position (o) stehen. Ist ein Brummen oder Rauschen zu horen, während der Erdungsschalter auf der mittleren Position liegt, kann der Schalter auf die Positionen "+" oder "-" gestellt werden, um diese Brummen oder Rauschen zu verringn. Sollte das Problem andauern, wenden Sie sichitte an ihren autorisierten Peavey-Handler, das Peavey-Werk oder an einen qualifizierten Kundendiensttechniker. Hinweis: Der Erdungsschalter ist bei Modellen mit 220/240 V nicht Funktionsfähig.

28 Reset/Circuit-Breaker-Schalter

Mit diesen Schalter kann das Gerät wieder eingeschaltet werden, wenn der interne Überlastschalter ausgelöst hat. Stellen Sie den Netzschalter auf „OFF“, bevor Sie den Überlastschalter zurückstellen. Drücken Sie zum Zurückstellten den Reset-Schalter, und halten Sieihn wieder los. Schalten Sie das Gerät wieder ein, und überprüfen Sie, ob die Power-LED aufleuchtet. Lös der Überlastschalter beim Einsatzen erneut aus, wenden Sie sichitte an ihren autorisierten Peavey-Händler, das Peavey-Werk oder an einen qualifizierten Kundendiensttechniker.

29 IEC-Stecker/abziehbares Kabel

Zu ihrer Sicherheit haben wir den Verständner mit einem abziehbaren dreiagrigen Netzkabel ausgestellt, das über die erforderlichen Erdungsvorrichtungen verfügt. Der Erdungsstiftarf unter keinen Umständen entfernt werden. Muss der Verständner ohne erforderliche Erdungsvorrichtungen eingesetzt werden, so muss ein geeigneter Erdungsadapter verwendet werden. Überprüfen Sie, ob die Spannungsanforderungen auf der Rückseite Ihres Verständrakers erfüllt sind, bevor Sieihn an eine Steckdose anschließen.

30 Lautsprecherausgangsklinken

Es sind zwei 1/4 ".-Klinken und eine Neutrik-Klinke vorhanden, die das Signal vom Verständner abnehmer. Jeder Stecker ist elektrisch identisch (parallel). Mit der einen Klinke konnen Sie ihre Laufsprecherbox anschließen, mit der anderen konnen Sie eine zweite Laufsprecherbox parallel anschließen. Die Mindestimpedanz des Laufsprechers beträgt 2 Ohm bzw. bei zwei parallel geschalteten Laufsprechn 4 Ohm.

Achtung: Um ein Überhitzen des Verständerkers zu vermeiden, müssen die Luftungsventilatoren vorne und hinten frei bleiben.

31 Power Amp Input

Hiermit werden Line-Pegelsignale an den Veränderungen angeschlossen (z.B. ein externer Vorveränderter). Wird diese Klinke verwendet, so wird der interne Vorveränderungen abgetrennt.

32 Preamp out

Der Vorverstärkerausgang kann eingesetzt werden, um das verstärkte Signal an ein Mischpult, ein Tonbandgerät oder ein anderes Gerät weiterzuleiten. Schließen Sie den Vorverstärkerausgang mit einem geschirmten Kabel an einen Eingang eines dieser Geräte an. Dadurch wird der Betrieb des Verstärkers nicht beeinflusst. Die Preamp-Out- und Power-Amp-In-Klinken können auch zum Anschluss von Line-Pegeleffektgeräten verwendet werden.

33 Fernbedienungsschalter

Dieser Schalter steht für einen optionalen Fußschalter zur Verfügung, mit dem die Eingangsstummschaltung und die Effektschleife zugeschaltet werden können.

34 Effects Return

Eingang für die Rücksendsung von Signalen von einem externen Effektgerät oder Signalbearbeitungsgerät mit niedrigem Pegel.

35 Effects Send

Ausgang für die Weiterleitung von Signalen an ein externes Effektgerät oder Signalbearbeitungsgerät mit niedrigem Pegel.

36 Effects Mix

Da es sich bei der Effektschleife des ProBass 500 um eine Sidechain-Effektschleife handelt, kann der Mix zwischen dem Dry-Signal (ohne Effekte) und dem Wet-Signal (mit Effekten) über diesen Regler eingestellt werden. Wird der Regler vollständig im entgegengesetzen Uhrzeigersinn gedreht, liegen keine Effekte vor (Dry). Wird der Regler vollständig im Uhrzeigersinn gedreht, liegen die Effekte vollständig vor (Wet). Derselbe Mix wird an den Post EQ XLR sowie an den Hauptvorsterkerausgang gesendet.

37 Ground-Lift-Schalter für Line-Ausgang

Hiermit erfolgt die Erdung über die Line-Ausgangsklinke oder durch Anheben, um Massebrummen vom ProBass 500 und einer externen Quelle bzw. Quellen zu beseitigen. In einigen Räumen oder Situationen kann ein hörbares Bruppen und/oder Rauschen auftreten. Diese Störgeräuche können durch Drücken these Schalters verringgert werden.

38 Select-Schalter

Dieser Schalter erhögt die Auswahl eines Pre-EQ- oder Post-EQ-Sends an die symmetrierte Line-Ausgangsklinke. Steht er auf "OUT", ist Pre-EQ-Line-Ausgang ausgewählt, steht er auf "IN", ist Post-EQ-Line-Ausgang ausgewählt.

39 Line Out (symmetriert)

Mit dieser XLR-Klinke wird das Signal an ein Mischpult oder an Aufnahmegeräte gesendet. Für diesen Ausgang kann Pre-EQ- oder Post-EQ-Betrieb ausgewählten werden.

40 Line-Out-Pegelregler

Mit diesen Regler wird der Ausgangspiegel des symmetrierten Line-Pegelausgangs eingestellt.

41 Tuner-Send-Klinke

Mit dieser 1 / 4 "Klinke können Sie ein Instrumentenstimmgerät an ihren Veränderungen anschlossen. Da dessen Signal gegenüber der Eingangsklinke abgepuffert ist, ist es, als wurden Sie Ihr Instrument direkt an das Stimmgerät anschlossen.

42 Auxiliary-Input-Klinke

Mit dieser 1/4 "Klinke konnen Sie ein Instrument von der Rückseite her an ihren Verständiger anschließen. Dies entspricht/gen dem direkten Anschlieben an die Eingangsklinke auf der Vorderseite. Dabei,müssen Sie jeder berücksichtigigen, dass die Eingangsklinke auf der Vorderseite Vorrang vor der Eingangsklinke auf der Rückseite hat. Wenn Sie also die rückseitige Eingangsklinke verwenden und dann ein weiteres Instrument über die Vorderseite anschließen, wird der Eingang auf der Rückseite deaktiviert.

PROBASS 500™

SPECIFICATIONS

SYSTEM SPECIFICATIONS

Mains Circuit Breaker:

5 amps

Mains Voltage:

120 VAC 60 Hz

Power Consumption:

600 Watts

Hum and Noise:
