Produkttyp	Bassverstärker-Topteil
Ausgangsleistung	450 W an 2 Ω, 300 W an 4 Ω, 170 W an 8 Ω
Entzerrung	3-Band Aktiv-EQ mit semi-parametrischer Mitten
Kontursteuerung	Voreingestelltes Voicing (V-Kurve)
Eingangsabschwächer	-10 dB für aktive/passive Instrumente
Stimmgeräteausgang	Klinkenbuchse mit kompensiertem Pegel
Effektschleife	Post-EQ, schaltbar per Fußschalter (optional)
Line-Ausgang	Symmetrischer XLR (600 Ω) mit Pegeleinstellung
Pre/Post-EQ-Schalter	Für den XLR-Ausgang
Ground-Lift-Schalter	Für den XLR-Ausgang (beseitigt Masseschleifen)
Lautsprecherschutz	DDT™ (Limiter) mit Enable/Defeat-Schalter
Vorverstärkerausgang	Preamp Out (nach dem Volume)
Endstufeneingang	Power Amp In
Stromversorgung	220-240 V / 50-60 Hz, 350 W
Sicherung	F4A/250V (nur durch identische Sicherung ersetzen)
Sicherheit	Netzkabel mit Schutzkontakt; Lüftungsschlitze nicht blockieren
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; trockenes Tuch verwenden; nicht Feuchtigkeit aussetzen
Reparierbarkeit	Reparaturen einem autorisierten Peavey-Techniker überlassen; keine vom Benutzer reparierbaren Teile

Häufig gestellte Fragen - NITROBASS PEAVEY

Welche Bass-Typen kann ich an den NitroBass anschließen?

Der Eingang funktioniert für alle Bass-Typen, aktiv oder passiv. Verwenden Sie den -10 dB Abschwächer für Instrumente mit hohem Ausgangspegel.

Wie stelle ich den Equalizer ein?

Der 3-Band Aktiv-Equalizer umfasst Low-Regler (±15 dB), semi-parametrischen Mid-Regler (±15 dB mit Mid Shift von 200 Hz bis 5 kHz) und High-Regler (±15 dB). Der Contour-Regler fügt eine voreingestellte V-Kurve hinzu.

Wozu dient der DDT-Schutz?

Der DDT™ (Distortion Detection Technique) ist ein Limiter, der die Lautsprecher schützt, indem er bei Übersteuerung das Signal komprimiert. Es wird empfohlen, ihn aktiviert zu lassen (Enable).

Wie verwende ich den Effektweg?

Schließen Sie Send an den Eingang Ihres Effektgeräts und Return an den Ausgang des Effekts an. Verwenden Sie einen Fußschalter (optional, Art.-Nr. 00051000), um den Effektweg ein-/auszuschalten.

Welches Kabel verwende ich für den Line-Out XLR-Ausgang?

Ein standardmäßiges symmetrisches XLR-Kabel. Verwenden Sie den Line Out Level-Regler zur Einstellung des Pegels und den Ground Lift-Schalter, falls Sie ein Brummen (Masseschleife) bemerken.

Kann ich zwei Boxen verwenden?

Ja, die beiden Lautsprecherausgänge sind parallel geschaltet. Die Gesamtimpedanz sollte nicht unter 2 Ω fallen (z.B. zwei 4-Ω-Boxen).

Wie schließe ich ein Stimmgerät an?

Verwenden Sie den Tuner-Ausgang (Klinkenbuchse) an der Vorderseite. Der Pegel ist für einen optimalen Betrieb des Stimmgeräts kompensiert.

Was tun, wenn die Sicherung durchbrennt?

Netzkabel abziehen und die Sicherung durch ein identisches Modell (F4A/250V) ersetzen. Besteht das Problem weiterhin, lassen Sie das Gerät von einem autorisierten Peavey-Techniker reparieren.

Wie reinige ich den Verstärker?

Gerät abziehen und ein trockenes, weiches Tuch verwenden. Keine flüssigen oder scheuernden Reinigungsmittel. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind.

Kann ich den Preamp Out-Ausgang für einen zweiten Verstärker verwenden?

Ja, der Preamp Out-Ausgang (nach dem Volume) ermöglicht den Anschluss einer externen Endstufe. Beachten Sie, dass das Signal auch im internen Verstärker erhalten bleibt.

BEDIENUNGSANLEITUNG NITROBASS PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu können.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht öffnen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung entfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden könnten. Reparaturen nur von qualifiziertem Fachpersonal durchführen lassen.

ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte dieses Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitung lesen.

ENGLISH

NITROBASS™ PROFESSIONAL BASS AMPLIFIER

PROFESSIONELLER BASS-VERSTÄRKER

Wir freuen uns, dass Sie sich für einen Peavey NitroBass™-Bassverstärker entschieden haben. Die Klangregelung des NitroBass besteht aus einem aktiven Dreiband-EQ mit parametrischer Mittenregelung sowie einem zusätzlichen Contour-Regler (für die typische EQ-"U-Form") und ist damit so vielseitig, dass Sie Ihren Sound schnell gefunden haben dürften. Der NitroBass ist also sofort startklar!

Darüber hinaus ist der NitroBass mit einer unabhängigen Anschlussbuchse für ein Stimmgerät, einem elektronisch symmetrierten XLR-Line-Ausgang mit separatem Pegelregler, Pre/Post-EQ-Schalter und einem Ground-Lift-Schalter ausgestattet. Der XLR-Ausgang befindet sich im Schaltkreis vor dem Master-Volume-Regler, d.h. Sie können auf der Bühne die Lautstärke verändern, ohne dadurch den Send-Pegel für die PA zu beeinflussen.

Komplettiert wird diese professionelle Ausstattung durch einen -10dB-Eingangswahlschalter, eine fußschaltbare Post-EQ-Effektschleife, Vorverstärker-Ausgang/Endstufen-Eingang und die abschaltbare DDT™-Lautsprecher-Schutzschaltung.

Weitere Informationen zu Bedienung und Technischen Daten finden Sie in vorliegender Bedienungsanleitung. Wir empfehlen, diese – und insbesondere die Sicherheitshinweise – sorgfältig zu lesen. Sie enthält Informationen, die sowohl Ihre Sicherheit als auch die des Geräts betreffen. Bleibt nur noch, Ihnen zum Kauf Ihres Peavey-Verstärkers zu gratulieren!

Eigenschaften:

• Kompaktes Top-Teil
  • 450 Watt an 2,300 Watt an 4,170 Watt an 8
• Aktiver Dreiband-EQ mit parametrischer Mittenregelung
• Contour-Regler
• -10 dB-Schalter (für Instrumente mit aktiven bzw. passiven Tonabnehmern)
• Unabhängige Tuner-Anschlussbuchse
  • Per Fußschalter steuerbare Post-EQ-Effektschleife
• Elektronisch symmetrierter XLR-Ausgang
  • Pre/Post-EQ-Schalter (XLR-Ausgang)
  • Ground-Lift-Schalter (XLR-Ausgang)
• Abschaltbare DDT™-Lautsprecher-Schutzschaltung
  • Vorverstärker-Ausgang/Endstufen-Eingang

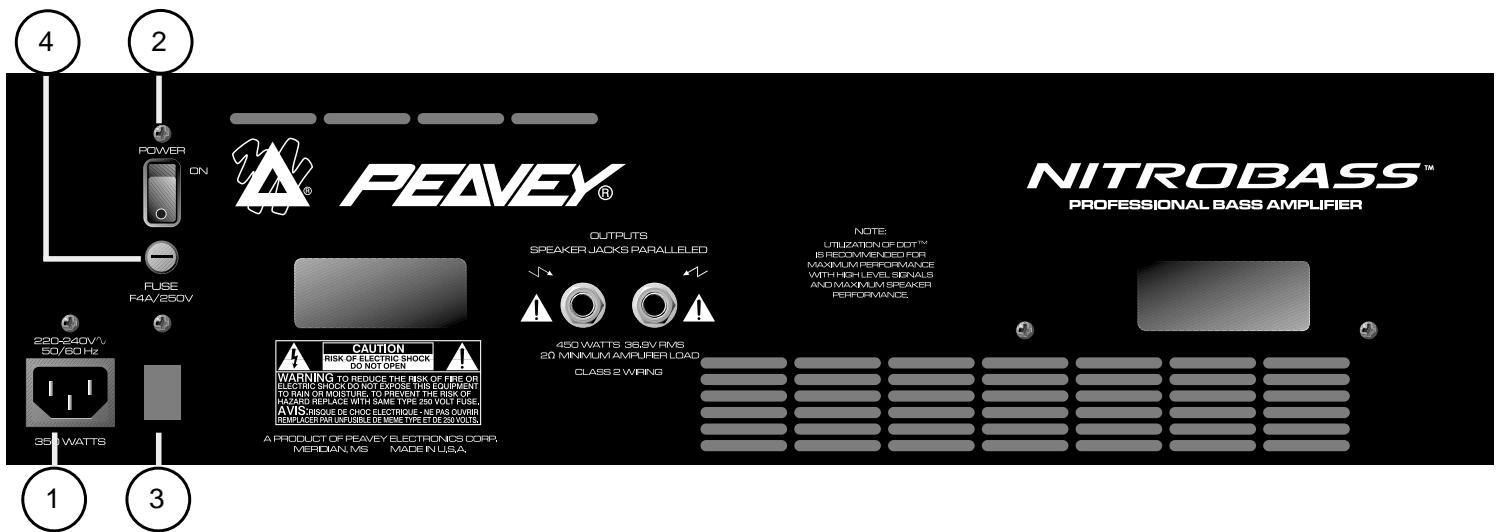

4 2 POWER ON PEAVEY® NITROBASS™ PROFESSIONAL BASS AMPLIFIER OUTPUTS SPEAKER JACKS PARALLELLED NOTE: UTILIZATION OF DOT™ IS RECOMMENDED FOR MAXIMUM PERFORMANCE WITH HIGH LEVEL SNALS AND MAXIMUM SPEAKER PERFORMANCE 220-240V/ 50/60 Hz CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN WARNING TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MODELY, TO PREVENT THE RISK OF HARD REPLACE WITH SAME TYPE 250 VOLT FUSE, AVIS'RIQUE DE CHOC ELECTRIQUE - NE PAS OUVIRI AND ELEVANT INCREASE DE MINUTE PER TE DE 250 VOLTUS A PRODUCT OF PEAVEY ELECTRONICS CORP. MERCIAN.MS MADER IN USA, 350 WATTS 1 3

STROMVERSORGUNG:

1. Separates Netzkabel

Diese Buchse ist für das Euro-Netzkabel zur Stromversorgung des Geräts (im Lieferumfang enthalten) vorgesehen. Schließen Sie das Netzkabel ausschließlich an einen korrekt geerde- ten Netzanschluss mit geeigneter Spannung an (siehe Aufschrift Geräterückseite), da das Gerät sonst ernstlichen Schaden nehmen kann. Entfernen oder umgehen Sie niemals den Massepunkt am Netzkabel selbst. Bei Auslieferung liegt dem Gerät ein geeignetes Netzkabel bei. Tauschen Sie dieses im Service-Fall ausschließlich gegen ein gleichermaßen geeignetes Kabel aus.

ANMERKUNG (GILT NUR FÜR GROSSBRITANNIEN):

Falls die farbliche Kennzeichnung der einzelnen Leiter nicht mit den Kennzeichnungen am Stecker übereinstimmt, verfahren Sie wie folgt: (1) Schließen Sie den grün-gelben Leiter an den mit dem Buchstaben E, dem Erdsymbol oder dem grün bzw. grün-gelb gekennzeichneten Pol an. (2) Schließen Sie den blauen Leiter an den mit dem Buchstaben N oder schwarz gekennzeichneten Pol an. (3) Schließen Sie den braunen Leiter an den mit dem Buchstaben L oder rot gekennzeichneten Pol an.

2. POWER (Netzschalter)

Mit diesem Schalter schalten Sie den NitroBass ein (Position"On") oder aus.

3. GROUND POLARITY (Polaritätswahlschalter)

Für die meisten Anwendungen sollte sich dieser Dreifach-Wippschalter in Mittelposition (Nullposition) befinden. Eventuelles Brummen lässt sich durch Umschalten des Polaritätswahlschalters in die positive (+) bzw. negative (-) Position minimieren. Bei anhaltenden Brummproblemen wenden Sie sich an einen Peavey-Vertragshändler, direkt an Peavey oder an einen qualifizierten Service-Techniker. Anmerkung: Der Polaritätswahlschalter ist bei 220/240-Volt-Modellen nicht vorgesehen.

4. FUSE (Sicherung)

Die Sicherung befindet sich in der Sicherungshalterung auf der Geräterückseite. Sollte die Sicherung einmal auslösen, ist es UNBEDINGT ERFORDERLICH, SIE DURCH EINE GLEICHARTIGE SICHERUNG ZU ERSETZEN, DA DAS GERÄT SONST ERNSTLICHEN SCHADEN NEHMEN KANN UND DARÜBER HINAUS IHR GARANTIEANSPRUCH ERLIS-CHT. Falls die Sicherung wiederholt auslöst, sollten Sie das Gerät unbedingt durch einen qualifizierten Service-Techniker überprüfen lassen.

ANMERKUNG: ERSETZEN SIE DIE SICHERUNG AUSSCHLIESSLICH BEI GEZOGENEM NETZSTECKER (1).

5. POWER/STATUS-LED

Auf der Frontplatte befindet sich eine LED, die grün leuchtet, wenn sich der Netzschalter in Position "ON" befindet und dem Gerät Strom zugeführt wird. Im Normalbetrieb fungiert diese LED gleichzeitig als DDT-Anzeige. Bei aktivierter DDT-Lautsprecher-Schutzschaltung leuchtet die LED rot; bei nicht aktivierter DDT-Schutzschaltung leuchtet die LED rot auf, sobald das Gerät übersteuert.

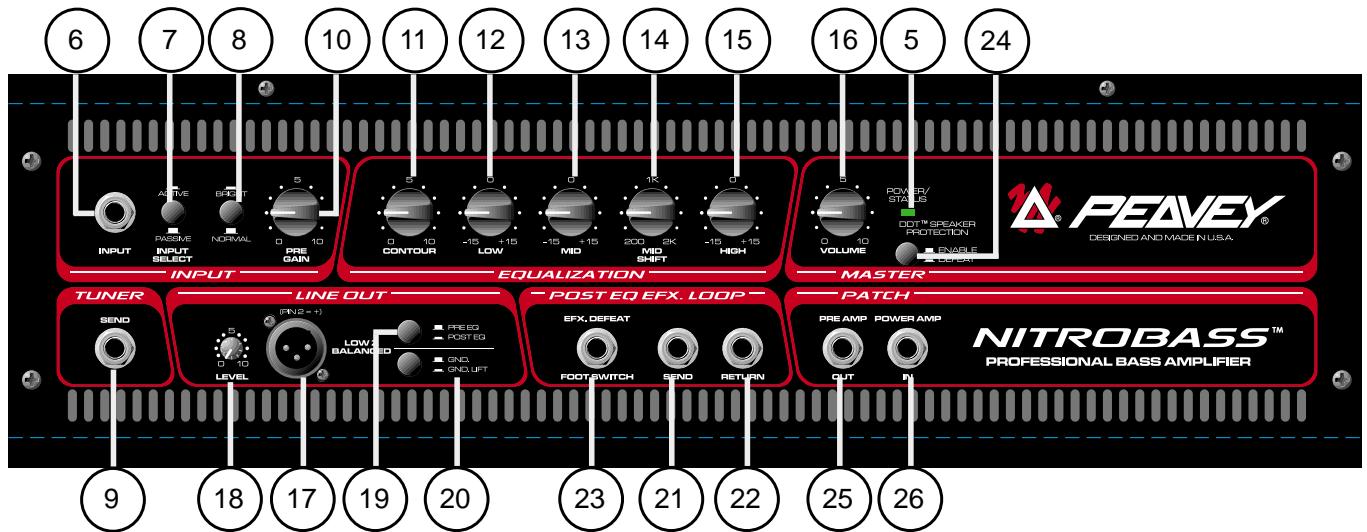

6 7 8 10 11 12 13 14 15 16 5 24 INPUT PREVIVE INPUT SELECT BRIGHT NORMAL PRE GAIN 0 10 CONTOUR -15 -15 MID 1K MID SHIFT -15 +15 HIGH EQUALIZATION 0 10 VOLUME POWER/STATUS DOT™ SPEAKER PROTECTION ENABLE DEEAT PEAVEY® DESIGNED AND MADE IN USA TUNER LINE OUT POST EQ EFX, LOOP MASTER SEND PEN2 ~ 1 LOW: BALANCED PRE EQ POST EQ GND GND LIFT EFX, DEEAT FOOT SWITCH SEND RETURN NITROBASS™ PROFESSIONAL BASS AMPLIFIER 9 18 17 19 20 23 21 22 25 26 PRE AMP POWER AMP OUT

FRONTPLATTE:

6. INPUT (Eingang)

Der Eingang des NitroBass eignet sich für alle Arten von Bass-Tonabnehmern.

7. INPUT PAD (Eingangswahlschalter)

Dieser Schalter ist für Instrumente mit extrem hoher Ausgangsleistung, die zum Übersteuern (Verzerren) der Eingangsstufe führen würde, vorgesehen. Bei gedrücktem Schalter ("aktiv") reduziert sich der Eingangspegel um 10 dB.

8. BRIGHT

Der Bright-Schalter hebt die hohen Frequenzen um ein voreingestelltes Maß an.

9. TUNER SEND

Diese 6,3mm-Klinkenbuchse dient dem Anschluss eines Stimmgeräts und funktioniert unabhängig vom Klinkeneingang des Verstärkers, wirkt also als Direkteingang für den Tuner.

10. PRE GAIN

Dieser Regler dient der Einstellung der Eingangsempfindlichkeit des Vorverstärkers.

11. CONTOUR

Im Uhrzeigersinn gedreht, sorgt dieser Regler für eine ganz spezielle EQ-Einstellung. In Nullstellung (Linksanschlag) wird die Klangcharakteristik nicht beeinflusst.

12. LOW

Dieser aktive Klangregler (Shelving-Filter, ±15 dB) dient der Anhebung bzw. Absenkung der tiefen Frequenzen.

13. MID

Dieser aktive Klangregler (Peak/Notch-Filter, ±15 dB) dient der Anhebung bzw. Absenkung der mittleren Frequenzen.

14. MID SHIFT

Dieser Regler dient der Einstellung der Eckfrequenz (200 Hz — 2 kHz) für den MID-Regler.

15. HIGH

Dieser aktive Klangregler (Shelving-Filter, ±15 dB) dient der Anhebung bzw. Absenkung der hohen Frequenzen.

16. VOLUME

Dieser Regler dient der Einstellung der Gesamtlautstärke des Verstärkers im Anschluss an die Klangeinstellung.

17. LINE OUT (XLR-Buchse)

An diesem Line-Ausgang liegt ein niederohmiges, elektronisch symmetriertes Signal an, das sich z.B. zur Überführung an eine PA-Anlage oder ein Aufnahme-Mischpult eignet.

18. LINE OUT LEVEL

Dieser Regler dient der Einstellung des Ausgangspegels für den symmetrischen Line-Ausgang.

19. PRE/POST-EQ

Mittels des Pre/Post-EQ-Schalters bestimmen Sie die Positionierung des Equalizers im Verstärkerschaltkreis: Ist der Schalter gedrückt (Post-EQ), liegt am XLR-Line-Ausgang das entzerrte Signal an, ist er nicht gedrückt, entsprechend das Direktsignal (Pre-EQ).

20. GROUND LIFT

Dieser Schalter trennt den XLR-Ausgang zur Vermeidung von Brummschleifen von der Gerätemasse.

21. EFFECTS SEND

Dieser Ausgang dient der Überführung des Signals an ein externes, niedrigpegeliges Effekt- oder anderes Signalbearbeitungsgerät.

22. EFFECTS RETURN

Dieser Eingang dient der Rückführung des Signals von einem externen, niedrigpegeligen Effekt- oder anderen Signalbearbeitungsgerät.

23. EFFECTS LOOP REMOTE SWITCH

Diese Buchse dient dem Anschluss eines Fußschalters (optional erhältlicher Eintasten-Fußschalter; Bestellnummer 00051000) zur Fernbedienung des Effektwegs, funktioniert also als Bypass-Schalter für das jeweils angeschlossene Effektgerät.

24. DDT™ SPEAKER PROTECTION DEFEAT

Dieser Schalter dient der Aktivierung bzw. Deaktivierung der DDT™-Lautsprecher-Schutzschaltung (gedrückt: deaktiviert). Wir empfehlen, die DDT-Schutzschaltung zum Schutz der angeschlossenen Lautsprecher grundsätzlich zu aktivieren.

25. PREAMP OUT

Diese 6,3mm-Klinkenbuchse dient der Überführung des Vorverstärker-Signals an ein externes Gerät, z.B. einen zusätzlichen Leistungsverstärker, wobei der Signalabgriff hinter dem Lautstärkeregler erfolgt. Ist die Buchse belegt, wird das Signal weiterhin an die NitroBass-Endstufe ausgegeben (es ist allerdings möglich, dass Sie aufgrund der veränderten Impedanzwerte durch den Anschluss des zusätzlichen Geräts einen geringfügigen Lautstärkeunterschied feststellen werden).

26. POWER AMP IN

Diese 6,3mm-Klinkenbuchse dient der Überführung eines externen Signals an den NitroBass-Leistungsverstärker. Ist die Buchse belegt, wird das Signal des NitroBass-Preamps nicht mehr an die Endstufe ausgegeben. In Kombination mit dem Vorverstärker-Ausgang (Preamp Out) erhalten Sie z.B. einen zweiten Effektweg.

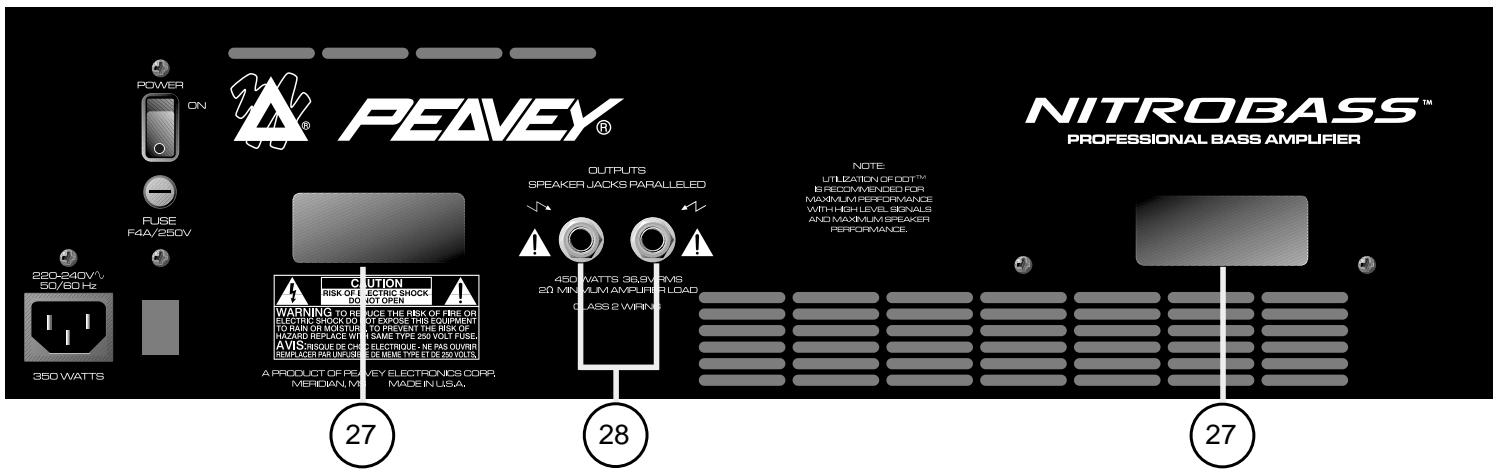

NITROBASS™ PROFESSIONAL BASS AMPLIFIER POWER ON PEAVEY® FUSE F4A/250V 220-240V/50/60 Hz 350 WATTS OUTPUTS SPEAKER JACKS PARALLELED NOTE: UTILIZATION OF DOT™ IS RECOMMENDED FOR MAXIMUM PERFORMANCE WITH HIGH EVEL BEANS AS AND MAXIMUM SPEAKER PERFORMANCE. WARNING TO RE ELECTRIC SHOCK OR TO BAIN OR MOISTUR WASER REPLACE WT AVIS RESUDE DE CH MEMSAGER PARUNISH A PRODUCT OF PEAVEY ELECTRONICS CORP, MERIDIAN, M 27 28 27 OUTPUTING RISK OF DO NOT OPEN USE THE RISK OF FIRE OR OF EXPOSED THE EQUIPMENT TO PREVENT THE RISK OF SAME TYPE 250 VOLT FUSE, ELECTRIQUE - NF AS OUDEN DE MEME TYPE ET DE 250 VOLTEN 450 WATTS 36.9 RMS 20 MINIMUM AVENSURE LOAD CLASS 2 WIRNING

GERÄTERÜCKSEITE:

27. NETZKABELHALTERUNG

Die Netzkabelhalterung dient der sicheren Aufbewahrung des zugehörigen Netzkabels bei Transport und Lagerung Ihres NitroBass-Verstärkers. Wir empfehlen, das Netzkabel vor dem Aufwickeln vom Gerät zu trennen.

28. SPEAKER OUTPUT

Diese 6,3mm-Klinkenbuchsen dienen der Ausgabe des Endstufensignals, wobei elektrisch betrachtet an jedem Ausgang dasselbe Signal anliegt (Parallelschaltung). Ist an der einen Buchse eine Lautsprechersprecherbox angeschlossen, dient die zweite Buchse dem Parallelanschluss einer weiteren Box. Die Mindestimpedanz beträgt 2 Ohm (z.B. bei Parallelschaltung von zwei 4-Ohm-Boxen).

WARNUNG: Um ein Überhitzen des Verstärkers zu verhindern, dürfen weder der Lüfter vorne noch die rückwärtigen Belüftungsöffnungen versperrt oder verdeckt sein.

NITROBASS™

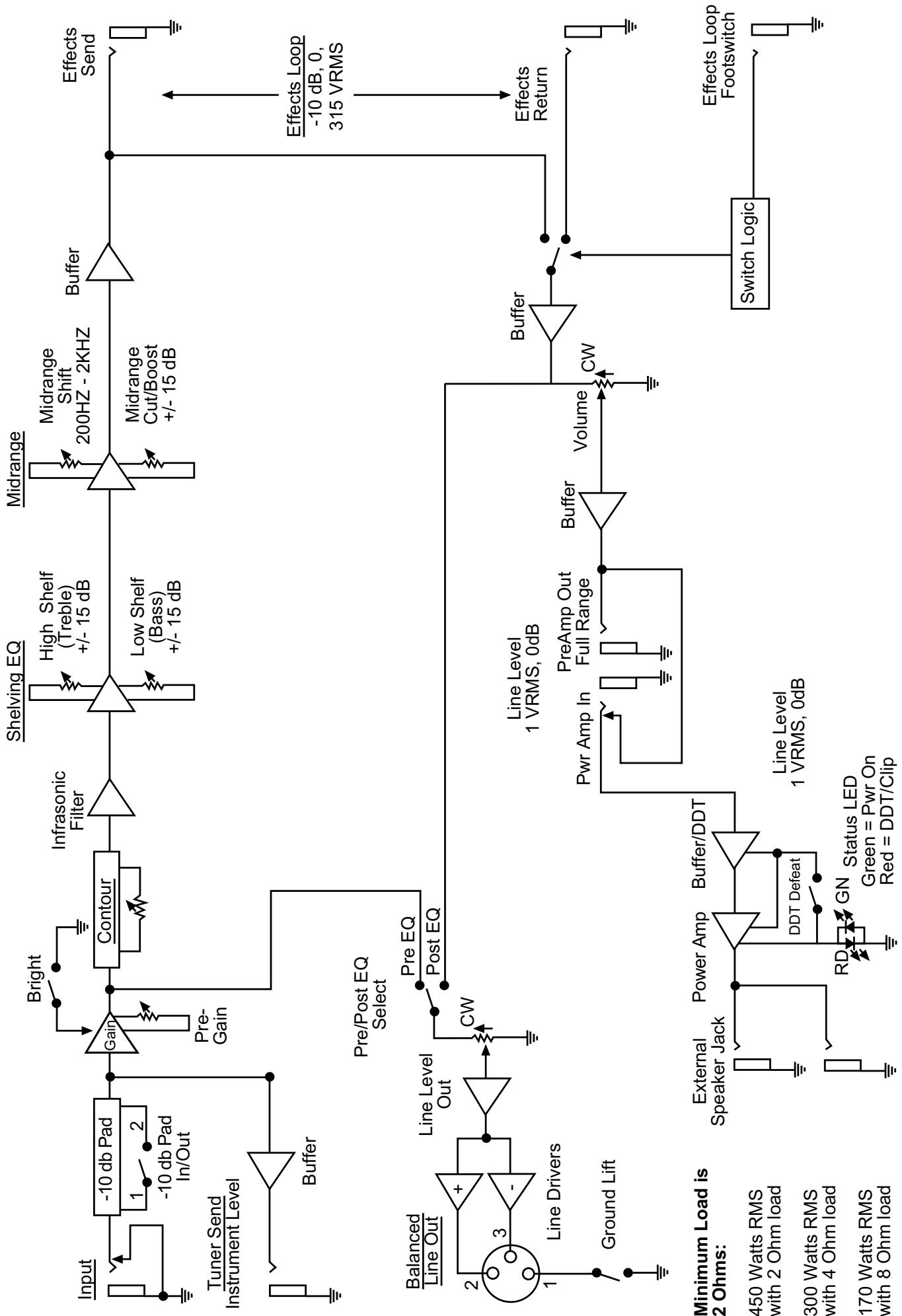

Block Diagram

NITROBASS™

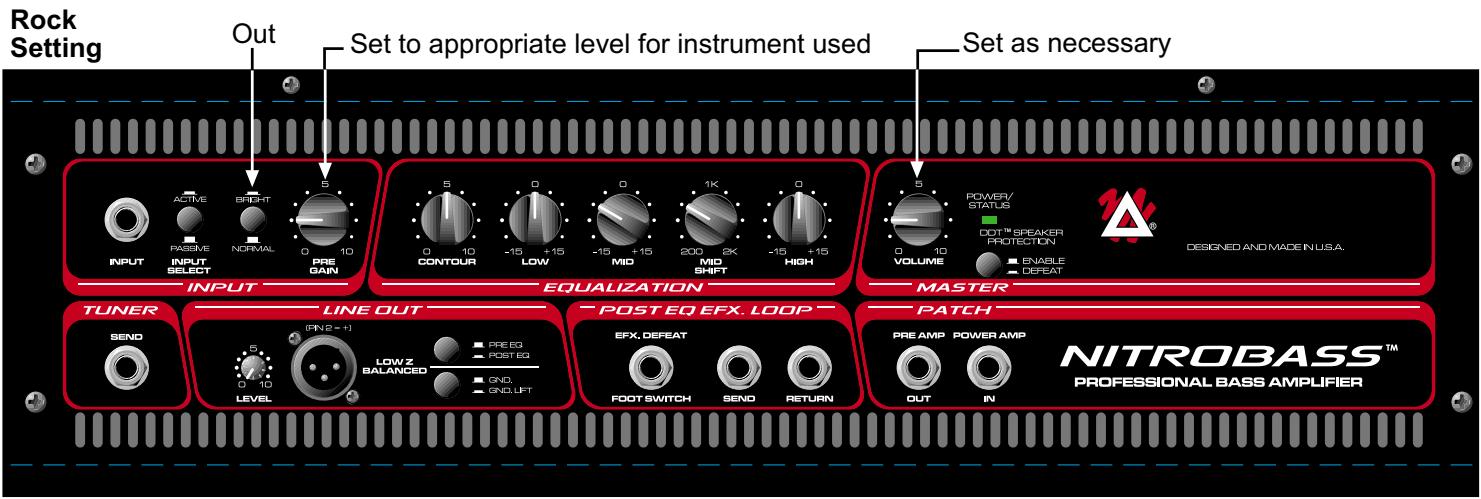

Recommend Settings

Rock Setting Out Set to appropriate level for instrument used Set as necessary INPUT ACTIVE BRIGHT 5 PRE GAIN 5 CONTOUR 0 -15 +15 0 -15 +15 1K 200 8K -15 +15 MID MID SHIFT HIGH 5 VOLUME POWER/STATUS DOT™ SPEAKER PROTECTION ENABLE DEEAT DESIGNED AND MADE IN U.S.A. INPUT EQUALIZATION TUNER LINE OUT POST EQ EFX. LOOP EFX. DEFEAT PAGE 2 - 1 PREAD POST EQ GND GND.LIFT LEVEL POST EQ BALANCED FOOT SWITCH SEND RETURN PATCH PRE AMP POWER AMP OUT IN NITROBASS™ PROFESSIONAL BASS AMPLIFIER

Netzspannung = 120 VAC 60 Hz

Leistungsaufnahme = 350 W

Rauschabstand: typisch > -89 dB, unbewertet, Reglerstellung

wie folgt:

Pad = Passive

Bright = Normal

Pre-Gain = 5

Contour = 0

Low = 0

Mid = 0

Mid Shift = 1kHz

High = 0

Volume = 5

LEISTUNGSVERSTÄRKER: SCHUTZSCHALTUNGEN:

Elektronischer Eingangsstrombegrenzer

Thermische Schutzschaltung

Schutzschaltung gegen Gleichspannung am

Lautsprecherausgang

Abschaltbare DDT-Lautsprecher-Schutzschaltung

Variable Lüftergeschwindigkeit, thermisch geregelt

ALLGEMEINES:

Mindestimpedanz = 2 Ohm

Eingangsempfindlichkeit: 1,0 V RMS

2 Lautsprecherausgänge (6,3mm-Klinkenbuchsen, parallel)

AUSGANGSLEISTUNG (NENNLEISTUNG):

450 Watt (30,00 V RMS) an 2 Ohm

300 Watt (34,64 V RMS) an 4 Ohm

170 Watt (36,88 V RMS) an 8 Ohm

AUSGANGSLEISTUNG (TYPISCH):

475 Watt (30,82 V RMS) an 2 Ohm

Klirrfaktor (THD+N) < 1 %

308 Watt (35,10 V RMS) an 4 Ohm

Klirrfaktor (THD+N) < 1 %

177 Watt (37,63 V RMS) an 8 Ohm

Klirrfaktor (THD+N) < 1 %

RAUSCHPEGEL:

Typisch > 102 dB unter Volllast @ 8 Ohm, unbewertet

DDT-DYNAMIKABSTAND:

Typisch > +15 dB

FREQUENZGANG:

+0/-0,61 dB, 100 mW - 160 W RMS, 20 Hz - 20 kHz

(Impedanz 8 Ohm, THD+N typisch < 0,2 %)

VORVERSTÄRKER:

GEMESSEN BEI FOLGENDER REGLERSTELLUNG (ABWEICHUNGEN AUSDRÜCKLICH GEKENNZEICH-NET):

Pad = nicht gedrückt (Passive)

Bright = nicht gedrückt (Normal)

Pre-Gain = 5 (12-Uhr-Stellung)

Contour = 0 (Linksanschlag)

Bass = 0 (12-Uhr-Stellung)

Mid = 0 (12-Uhr-Stellung)

Mid Shift = 0 (12-Uhr-Stellung)

High = 0 (12-Uhr-Stellung)

Master Volume = 10 (Rechtsanschlag)

Line Out Level = 10 (Rechtsanschlag)

EINGANGSEMPFINDLICHKEIT

(für Vollaussteuerung erforderlicher Pegel):

-10dB-Pad nicht gedrückt:

Eingangsempfindlichkeit (nominal): 100 mV RMS

Min. Eingangsempfindlichkeit: 9 mV (Pre-Gain und Master Rechtsanschlag)

Max. Eingangsempfindlichkeit: 3 V (max. Eingangsspannung vor Übersteuerung)

-10DB-PAD GEDRÜCKT:

Eingangsempfindlichkeit (nominal): 315 mV RMS

Min. Eingangsempfindlichkeit: 28 mV (Pre-Gain und Master Rechtsanschlag)

Max. Eingangsempfindlichkeit: 9 V (max. Eingangsspannung vor Übersteuerung)

KLANGREGELUNG:

Contour: Spezielle Frequenzkorrektur

Bass: ± 15 dB @ 30 Hz, Kuhschwanzfilter (Shelving)

Mid : ± 15 dB @ 200 - 2 kHz (Einstellung der Eckfrequenz über Mid Shift-Regler)

Mid Shift: 200 - 2 kHz

High: ±15 dB @ 8 kHz, Kuhschwanzfilter (Shelving)

TUNER-AUSGANG:

Unabhängiger Instrumentenpegel

LINE-AUSGANG:

- bis -10 dB (@ Nenneingangsleistung)

Line-Pegel abhängig von Klangregelung und Pre-Gain-

Einstellung

EFFEKTWEG:

Aktivierbar/deaktivierbar via Fußschalter

VORVERSTÄRKER-AUSGANG:

1 V RMS nominal
