NITROBASS - Amplificateur de basse PEAVEY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil NITROBASS PEAVEY au format PDF.
| Type de produit | Amplificateur de basse en format tête |
| Puissance de sortie | 450 W sous 2 Ω, 300 W sous 4 Ω, 170 W sous 8 Ω |
| Égalisation | EQ actif 3 bandes avec semi-paramétrique des mediums |
| Contrôle de contour | Voicing préétabli (courbe en V) |
| Atténuateur d'entrée | -10 dB pour instruments actifs/passifs |
| Sortie accordeur | Prise jack avec niveau compensé |
| Boucle d'effets | Post-EQ, commutable par footswitch (optionnel) |
| Sortie Line Out | XLR symétrique (600 Ω) avec contrôle de niveau |
| Sélecteur Pré/Post EQ | Pour la sortie XLR |
| Sélecteur Ground Lift | Pour la sortie XLR (élimine les boucles de masse) |
| Protection des HP | DDT™ (limiteur) avec sélecteur Enable/Defeat |
| Sortie préampli | Preamp Out (après le volume) |
| Entrée ampli de puissance | Power Amp In |
| Alimentation | 220-240 V / 50-60 Hz, 350 W |
| Fusible | F4A/250V (ne remplacer que par un fusible identique) |
| Sécurité | Cordon d'alimentation avec terre ; ne pas obstruer la ventilation |
| Entretien et nettoyage | Débrancher avant nettoyage ; utiliser un chiffon sec ; ne pas exposer à l'humidité |
| Réparabilité | Confier les réparations à un réparateur Peavey agréé ; pas de pièces réparables par l'utilisateur |
FOIRE AUX QUESTIONS - NITROBASS PEAVEY
Questions des utilisateurs sur NITROBASS PEAVEY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur de basse au format PDF gratuitement ! Retrouvez votre notice NITROBASS - PEAVEY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NITROBASS de la marque PEAVEY.
MODE D'EMPLOI NITROBASS PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique — NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.
AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.
Nous vous félicitons pour l'achat de cet amplificateur Peavey NitroBass™. Le NitroBass possède un EQ actif 3-bandes avec réglage semi-paramétrique des mediums et un contrôle de contour (pour obtenir aisément la populaire equalisation en V). Ces contrôles de tonalité assurent au NitroBass une versatilité optimum qui vous permettra de trouver rapidement votre son.
Vous disposez en plus d'une sortie accordeur et d'une sortie Line Out XLR symétrique (a transformateur) avec contrôle de niveau, sélecteur Pré/Post EQ et sélecteur Ground Lift. Cette sortie est située avant le Master Volume; vous pouvez donc ajuster votre volume sur scène sans affecter le signal envoyé à la sonorisation.
Atténuateur de -10 dB désengageable en entrée, boucle d'effet post-EQ enclenchable par footswitch, sortie préampli ,entrée ampli de puissance et compression DDT complètent la liste des équipements du NitroBass.
Pour plus d'informations sur le NitroBass, nous vous conseillons de lire attentivement ce manuel. Veuillez lire attentivement les messages de précautions de ce manuel pour votre propre sécurité et celle de votre matériel. Merci d'avoir choisi Peavey.
Caracteristiques:
- Format tête d'ampli
• 450 watts sous 2 Ω, 300 watts sous 4 Ω, 170 watts sous 8 Ω
• EQ 3-bandes actif avec medium semi-paramétrique - Controle de Contour
- Attenuateur -10 dB en entree (instrument actif/passif)
- Sortie accordeur
- Boucle d'effet post-EQ commutable
- Sortie Line Out symétrique XLR
- Sélecteur Pré-/Post-EQ pour la sortie XLR
- Sélecteur Ground lift pour la sortie XLR
- Limiteur DDT™ (protection des HP) avec sélecteur
- Connexions Préamp out/Power-amp in

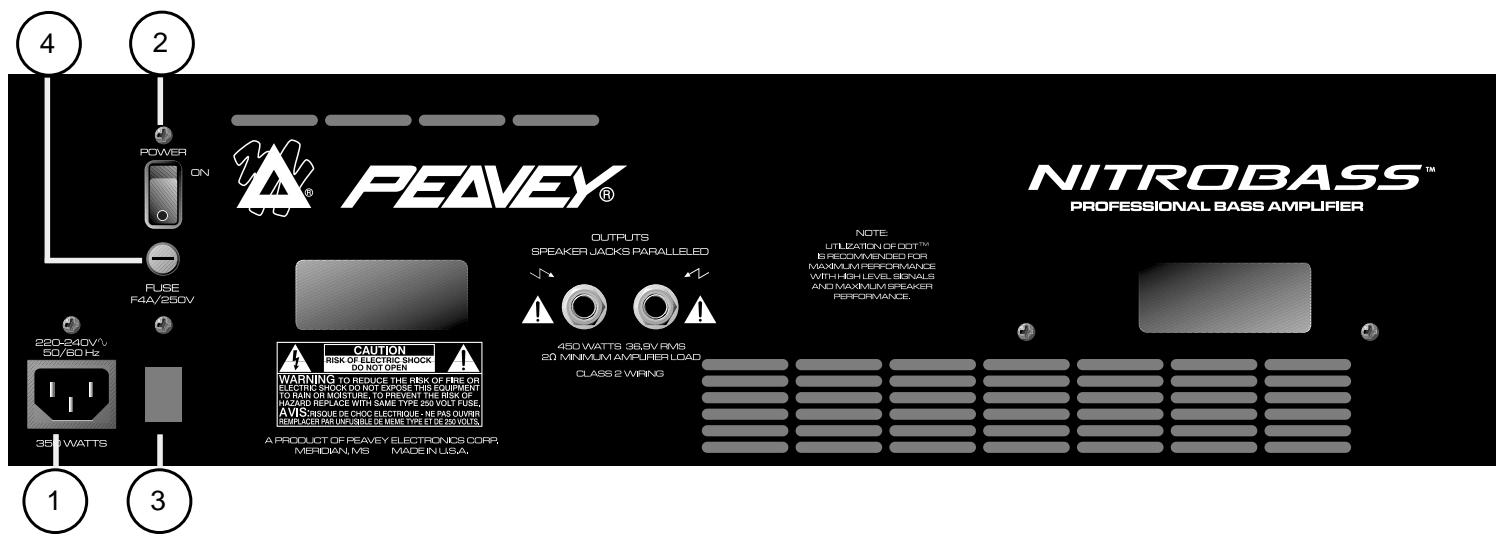

FACE ARRIERE
2. INTERRUPTEUR DE MISE SOUS TENSION
Permet de mettre le NitroBass sous tension. Pour cela, placer l'interrupteur sur "on".
3. SELECTEUR DE POLARITE DE LA MASSE
Absent sur les versions europeennes.
4. FUSIBLE
Si le fusible grille, IL DOIT ETRE IMPERATIVEMENT REMPLACE PAR UN FUSIBLE DE MEME TYPE ET DE MEME VALEUR AFIN D'EVITER TOUT DOMMAGE A L'APPAREIL ET L'ANNULATION DE LA GARANTIE. Si l'amplificateur fait régulièrement sauter son fusible, faites-le réparer par un réparateur agréé Peavey.
NOTE: LE FUSIBLE NE DOIT ETRE REMPLACE QUE LORSQUE LE CORDON D'ALIMENTATION EST DEBRANCHE (1).

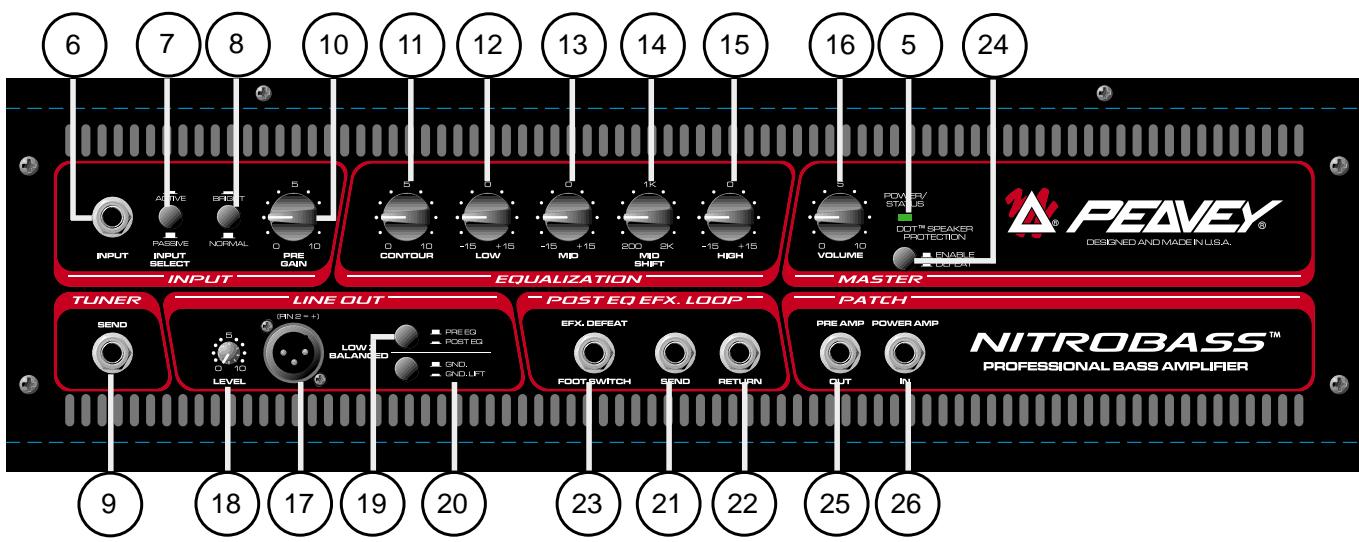

5. LED DE STATUT ET D'ALIMENTATION
Lorsque le commutateur d'alimentation est sur la position "on", la LED s'illumine en vert. Cette LED joue aussi le rôle d'indicateur DDT. Elle deviendra rouge si la compression DDT se met en action. Si la DDT n'est pas utilisée, la LED s'illuminera en rouge en cas d'écrêtage.
6. ENTREE
Cette entrée fonctionne pour tous les types de basses.
7. ATTENUATEUR D'ENTREE
Cet atténuateur est destiné aux instruments à haut niveau de sortie pouvant causer une saturation (ecrétage) indésirable. En plaçant le sélecteur dans sa position “in” ou “active” le niveau du signal d'entrée est réduit de 10 dB.
8. SELECTEUR BRIGHT
Assure un boost des fréquences aigues. Placez le sélecteur en position “in” pour engager le boost.
9. SORTIE ACCORDEUR
Une prise jack est fournie pour une sortie accordeur. Le niveau de la sortie est compensé pour assurer un fonctionnement parfait de l'accordeur.
10. CONTROLE PRE GAIN
Contrôle le gain d'entrée de l'amplificateur.
11. CONTROLE DE CONTOUR
Fait intervenir un voicing préétabli en tournant le contrôle dans le sens horaire. Lorsque le contrôle est à 0, aucun voicing ne colore le son de l'ampli.
12. CONTROLE LOW
Contrôle de tonalité actif (±15 dB) augmentant ou atténuant les fréquences graves.
13. CONTROLE MID
Contrôle de tonalité actif (±15 dB) augmentant ou atténuant les fréquences moyennes.
14. CONTROLE MID SHIFT
Détermine la bande de fréquences sur laquelle agît le contrôle mid.
15. CONTROLE HIGH
Contrôle de tonalité actif (±15 dB) augmentant ou atténuant les fréquences aigues.
16. CONTROLE VOLUME
Détermine le volume général de l'amplificateur. Ce contrôle doit être ajusté une fois que le son recherché a été obtenu.
17. LINE OUT—XLR JACK
Offre une sortie à 600 Ohm symétrique pour connectez la tête à un système de sonorisation ou d'enregistrement.
18. CONTROLE LINE OUT LEVEL
Détermine le niveau de sortie de la connexion Line Out (17).
19. SELECTEUR PRE-/POST-EQ SELECT
Permet de sélectionner le positionnement de la sortie Line Out: Pré-EQ (sélecteur en position "Out") ou Post-EQ (sélecteur en position "in").
20. SELECTEUR GROUND LIFT
Permet de déconnecter la masse de la sortie Line Out pour combattre les problèmes de boucle de masse éventuels.
21. SORTIE EFFECTS SEND
Sortie fournissant un signal bas niveau pour des effets ou processeurs externes.
22. ENTREE EFFECTS RETURN
Retour des signaux bas niveau provenant d'effets ou processeurs externes.
23. PRISE DE PEDALE DE COMMANDE DE LA BOUCLE D'EFFET
Cette prise est destinée au footswitch (optionel simple action ref n°00051000) retirant la boucle d'effet du chemin du signal. La pédale de commande permet d'engager et désengager vos effets externes.
24. INTERRUPTEUR DE LA PROTECTION DES HPS DDT™
Lorsque le sélecteur est en position "in", la compression DDT™ est désengagée. Nous recommandons de toujours laisser la compression DDT engagée afin de protéger les haut-parleurs.
25. SORTIE PREAMP OUT
Cette sortie permet de connecter la sortie du préampli à des unités externes tel un ampli de puissance supplémentaire. Le sortie est située après le contrôle de volume. Lors de l'utilisation de cette connexion, le signal du préampli reste acheminé à l'ampli du FireBass 700 (une différence de volume dûe à un changement d'impédance issu de la connexion à une autre unité peut être perçue).
26. POWER AMP IN JACK
Utilisez ces pattes pour enrouler votre cordon d'alimentation lors du rangement ou du transport de votre amplificateur FireBass 700. Déconnectez le cordon d'alimentation de l'amplificateur avant de l'enrouler.
28. SORTIES HP
Ces deux prises jacks constituent la sortie de l'amplificateur. Ces deux sorties sont identiques et connectées en parallèle. L'impédance minimum en sortie de l'amplificateur doit être de 2 Ohm (soit deux enceintes de 4 Ohm en parallèle).
ATTENTION: Pour éviter toute surchauffe de l'amplificateur, le ventilateur et les évents d'aération ne doivent en aucun cas être obstrués.
NITROBASS™

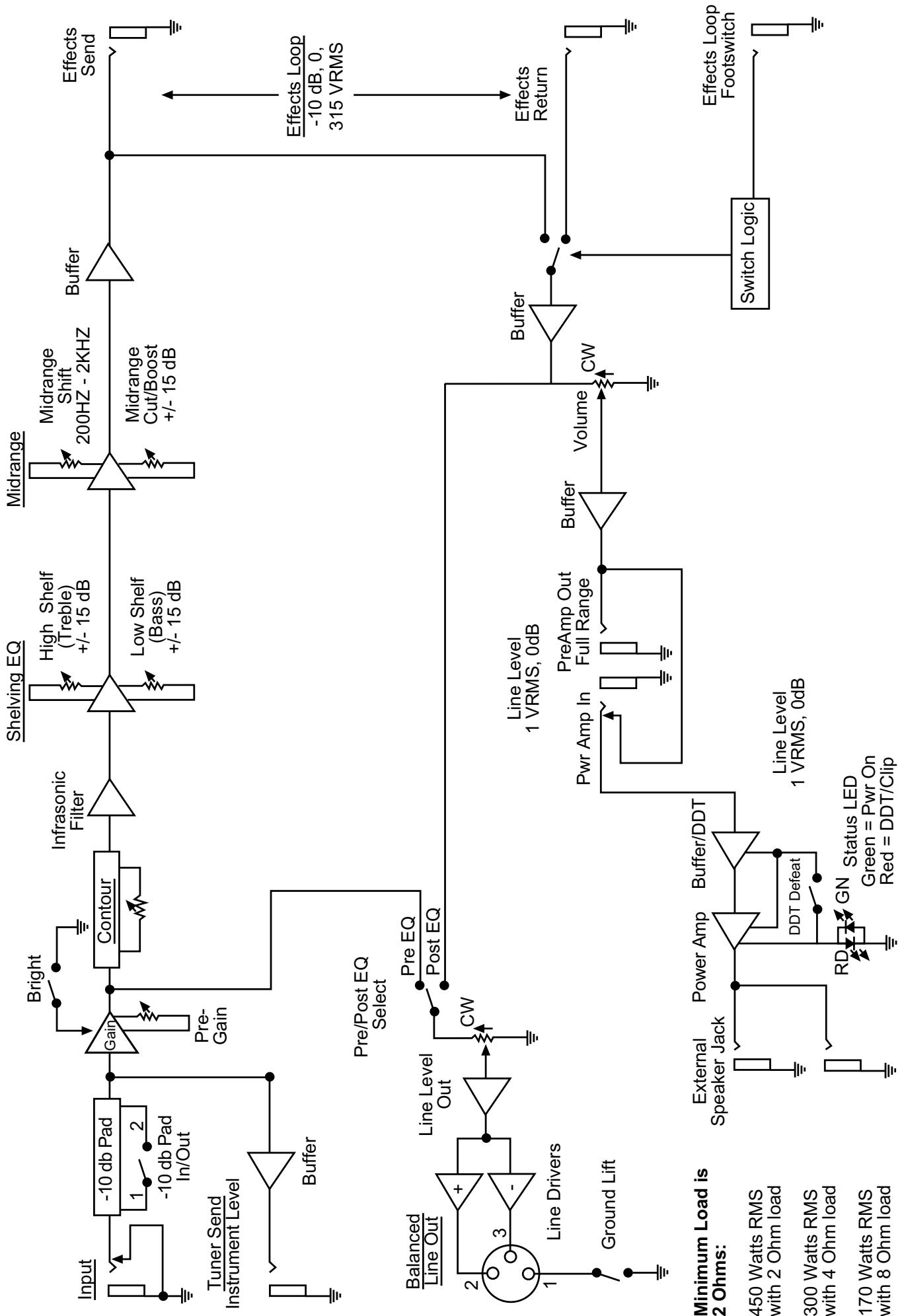

Block Diagram
NITROBASS™

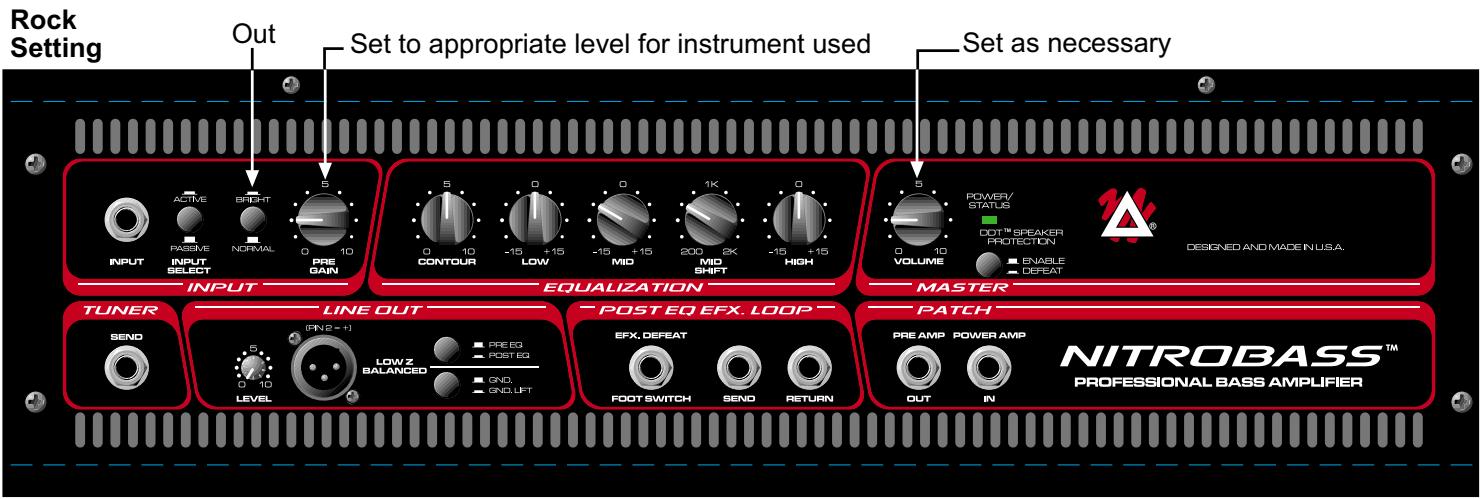

Recommend Settings
