MANUAL DE USUARIO NITROBASS PEAVEY

ESPAÑOL NITROBASS™ Amplificador profesional para bajo Felicitaciones por tu compra del NitroBass™ de Peavey. El NitroBass incluye un ecualizador activo de tres bandas con control de cambio de medios y control de silueta que es fácil de usar (para lograr esa curva de ecualización de cara feliz). Estos controles de tono son tan versátiles que podrás obtener tu sonido muy rápidamente. También se incluyen entradas de afinador, una salida de nivel de línea XLR balanceada electrónicamente y que tiene su propio control de nivel, control de ecualización pre y post, así como un interruptor de tierra. La salida XLR va antes del control de volumen para que puedas ajustar tu volumen de escenario sin afectar el envío del sistema de sonido principal. Un interruptor de pad de 10 dB, circuito de efectos post EQ controlable por pedal, puntos de parcheo salida de preamp/entrada de ampli de poder, y un interruptor activar/cancelar para el sistema DDT™ de protección de bocinas se añaden a la lista de características profesionales encontradas en el NitroBass. Para más información sobre la operación y las especificaciones te sugerimos que tomes unos minutos para leer este manual. Presta mucha atención a las precauciones de seguridad. Contienen avisos que conciernen tu seguridad y la de tu ampli. ¡Gracias por comprar Peavey! Características:

Diseño compacto de caja superior 450 wats a 2 ,Ω 300 wats a 4 ,Ω 170 wats a 8 .Ω Ecualizador activo de tres bandas con control cambiable de medios Interruptor de pad de 10dB (interruptor de pastilla activa/no-activa) Conector amortiguado para envío de afinador Circuito de efectos por EQ controlable por pedal Entrada XLR balanceada electrónicamente Interruptor de envío para salida XLR Pre-/post EQ Interruptor de levantamiento de tierra para salida XLR Protección para bocinas DDT™ con interruptor de cancelación Conectores salida de preamp/entrada de ampli de poder

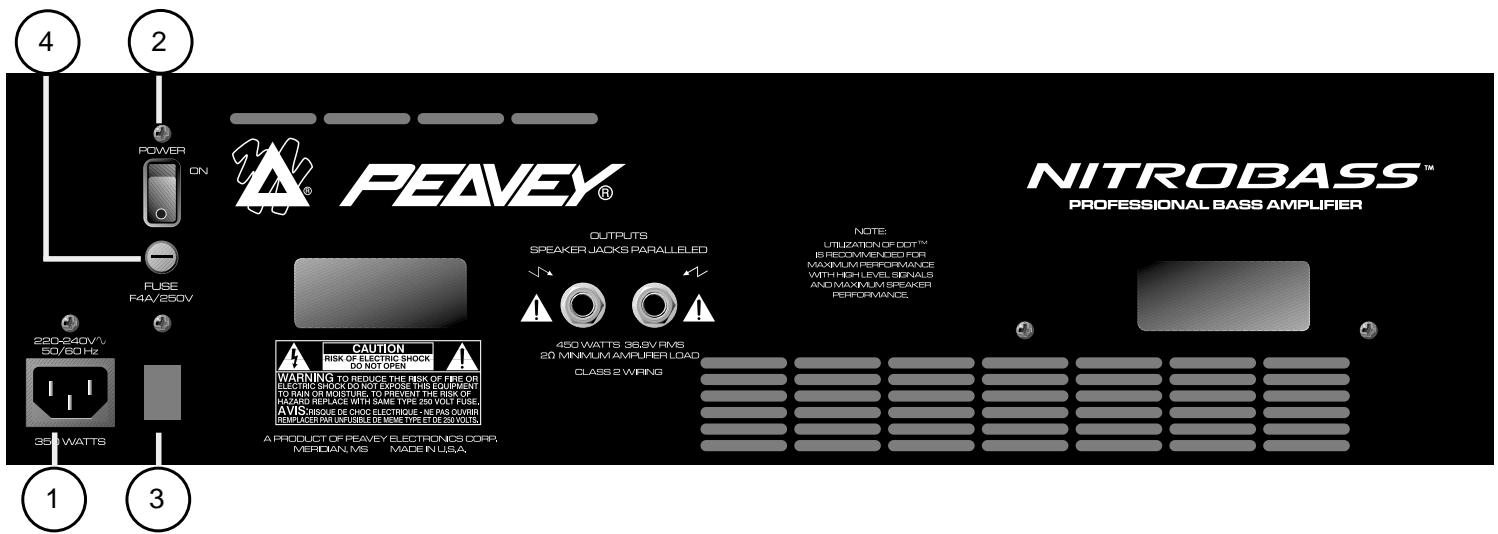

Esta entrada es para el cable de línea IEC (incluido), mismo que provee poder CA a la unidad. Conecta el cable de línea a este conector y a un suministro de CA propiamente aterrizado. El equipo puede dañarse si se usa voltaje de línea inapropiado. (Ver marcación de voltaje en la unidad). Nunca quites ni cortes el alfiler de tierra del conector del cable de línea. Esta unidad viene con un cable de marcación correcta. Si se pierde o daña el cable, reemplázalo con uno de las marcaciones correcta.

NOTA: PARA EL REINO UNIDO SOLAMENTE

Ya que los colores de los cables en la sección maestra de este aparato pueden no corresponder a las marcaciones de colores que identifiquen las unidades de tu conector, procede como sigue: (1) El cable de color verde y amarillo debe ser conectado a la terminal que está marcada con la letra E, o por el símbolo de tierra, o del color verde o verde y amarillo. (2) El cable de color azul debe conectarse a la terminal marcada con la letra N, o el color negro. (3) El cable de color café debe conectarse a la terminal marcada con la letra L o el color rojo.

Éste es usado para encender o apagar el NitroBass. Para encender la unidad, pon el interuptor en la posición on.

Un interruptor de tres posiciones, tipo mecedora, que para la mayoría de las aplicaciones debe ser operado en la posición central (cero). Si se presenta ruido o hum con el interruptor en la posición central, coloca el interruptor hacia el positivo o negativo (+ o -) para minimizar el ruido; si el problema continuase consulta con tu vendedor autorizado de Peavey, la fábrica Peavey, o un técnico de servicio calificado. Nota: El interruptor de tierra no está disponible en los modelos de 220/240 voltios.

FUSIBLE El fusible está localizado dentro del compartimento de fusible en la parte trasera de la unidad. Si el fusible fallase, DEBE SER REEMPLAZADO CON UNO DEL MISMO TIPO, CALIDAD Y VALOR PARA PODER EVITAR CUALQUIER DAÑO A LA UNIDAD Y PARA QUE NO SE CANCELE LA GARANTÍA. Si el ampli quema fusibles continuamente, debe ser llevado a un centro de servicio calificado para su reparación.

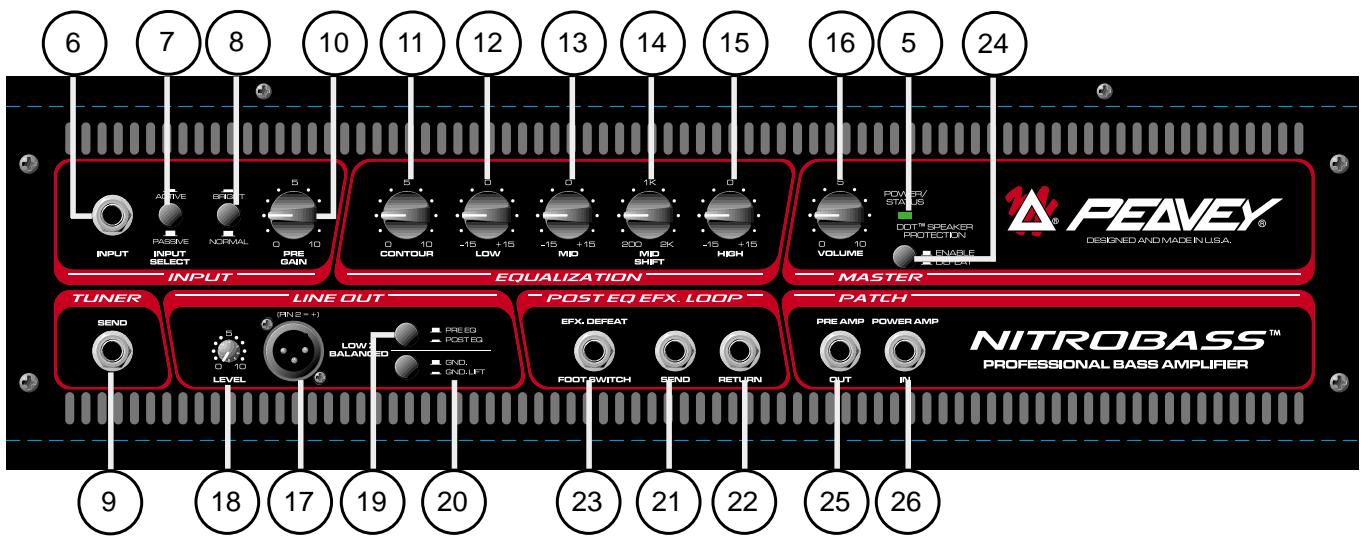

Localizado en el panel frontal este LED se ilumina de verde cuando el interruptor de poder esté en la posición ON y se esté suministrando poder CA. Durante la operación normal el LED también actúa como indicador de DDT. El LED se iluminará de rojo cuando esté activada la protección de bocinas DDT. Cundo se cancele la DDT, el LED se iluminará de rojo si ocurre la saturación.

Esta entrada acepta señales de todo tipo de pastillas (micrófonos) de bajo.

Incluido para instrumento que tienen un nivel de salida extremadamente alto, la cual puede causar es distorsión en la etapa de entrada. Oprime el interruptor a su posición de activación para reducir el nivel de entrada por 10 dB.

Provee un aumento predeterminado de agudos al ser oprimido.

Una entrada de 1/4 se incluye para conectar un afinador de instrumento. Este conector es paralelo al de entrada para que la conexión se haga directamente al afinador.

Controla la ganancia de entrada del preamplificador.

Provee un ecualizador ajustado especialmente al ir girando la perilla hacia la derecha. Cuando la perilla está totalmente hacia la izquierda (en 0), no hay ecualización añadida.

Un control de tono activo (tipo shelving, +/-15 dB) que varía el aumento o corte de la frecuencia grave.

Un control de tono activo (pico/corte, +/- 15 dB) que varía el aumento o corte de las frecuencias medias.

Selecciona la banda de frecuencia (200-2kHz) que el control de medios corta o aumenta.

Un control de tono activo (tipo shelving, +/- 15 dB) que varía el aumento o corte de las frecuencias agudas.

Controla el volumen general del amplificador. El nivel final de ajuste debe ser hecho después de que se ha logrado el sonido deseado.

Provee un señal balanceada y de baja impedancia para parchar a una consola de refuerzo de sonido o grabación.

CONTROL DE NIVEL DE SALIDA DE LÍNEA Controla el nivel de salida de la salida balanceada.

INTERRUPTOR DE SELLECCIÓN PRE/POST EQ Permite la selección entre un EQ-Pre (interruptor en la posición levantada) o EQ-Post (interruptor en la posición oprimida) que va al conector de salida XLR de línea.

Incluido para levantar la tierra a través del conector XLR cuando se encuentran circuitos de tierra.

Salida para suministrar señales a efectos externos de bajo nivel o procesadores de señal.

Entrada para regresar señales de unidades de efecto de bajo nivel o equipo de procesamiento.

CONECTOR PARA INTERRUPTOR REMOTO DE CIRCUITO DE EFECTOS Este conector sirve para el pedal remoto (parte opcional número 00051000/interruptor ON/OFF de botón sencillo), que es usado para quitar el circuito de efecto del paso de señal. El pedal remoto actúa esencialmente como un método para activar o cancelar el efecto en la señal.

INTERRUPTOR PARA CANCELACIÓN DE PROTECCIÓN DE BOCINAS La protección DDT es cancelada cuando este botón esté oprimido. Recomendamos que se active la DDT todo el tiempo para proteger las bocinas.

Este conector de 1/4 se usa para enviar la señal del preampli a las entradas externas, como la entrada de un ampli de poder adicional. La señal es post control de volumen. El uso de este conector no cancela la señal del ampli NitroBass (puede notarse alguna diferencia de volumen a causa del cambio de impedancia que sucede al añadirse una unidad externa a la señal).

Esta entrada de 1/4 se usa para recibir una señal externa a la sección de ampli de poder del NitroBass. El uso de este conector desconectará cualquier señal de la sección de preamp. El uso de este conector junto al de la salida de preamp puede causar un segundo circuito de efecto.

RETENCIÓN PARA CABLE DE PODER

Usa los retenedores para enrollar y guardar tu cable cuando transportes o almacenes tu NitroBass. Lo mejor es desconectar el cable de la unidad antes de enrollarlo.

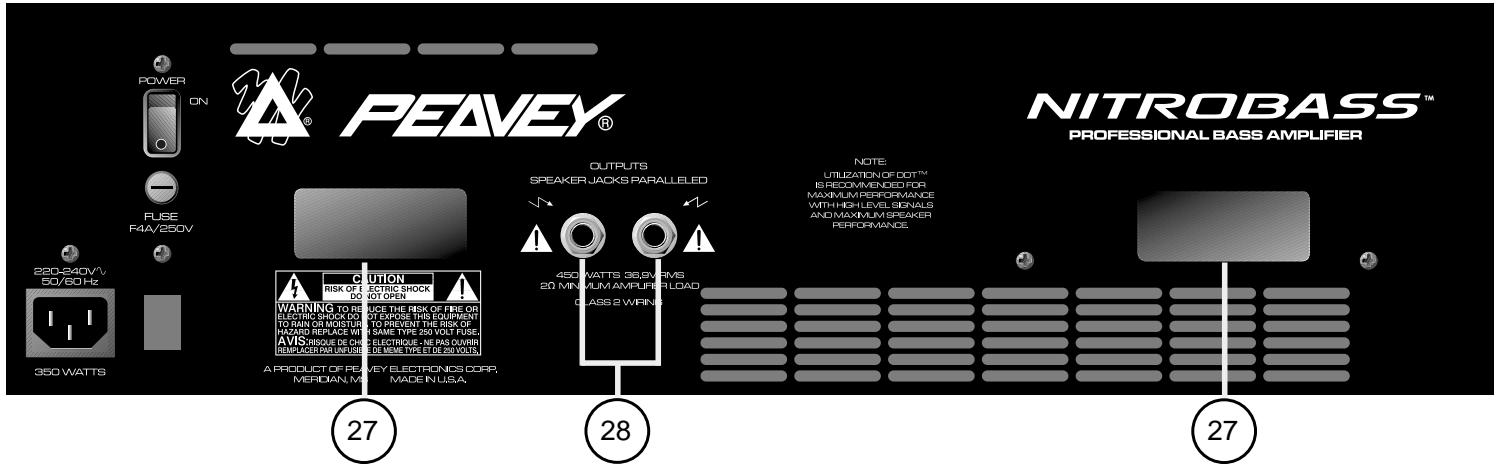

Estos dos conectores de 1/4 proveen una señal de poder para el amplificador. Cada conector es igual eléctricamente (en paralelo). Usa uno de los conectores para conectar tu gabinete de bocina y otro para añadir un segundo gabinete de bocina en paralelo. La mínima impedancia de carga de bocina es de 2 ohmios (o dos bocinas de 4 ohmios en paralelo). Precaución: para prevenir que el amplificador se sobre caliente, el ventilador frontal y las ventilas traseras deben estar libres de obstrucción.

NITROBASS™ ESPECIFICACIONES

ESPECIFICACIONES DEL SISTEMA

SECCIÓN DE PREAMPLIFICADOR: Fusible principal = 8 amps Voltaje = 120 VAC 60 Hz Consumo de poder = 350 wats Hum y ruido: Típicamente mayor que -89 dB sin peso con controles ajustados como sigue: Pad = pasivo Brillante = Normal Pre ganancia = 5 Silueta = 0 Graves = 0 Medios = 0 Cambio de Medios = 1kHz Agudos = 0 Volumen = 5 VALORES PARA MEDIDAS AL MENOS QUE SE INDIQUE LO CONTRARIO: Pad = salida (pasivo) Brillante = salida (Normal) Pre-gnancia = 5 (12 en el reloj) Silueta = 0 (totalmente hacia la derecha) graves = 0 (12 en el reloj) medios = 0 (12 en el reloj) Cambio de medios = 0 (12 en el reloj) Agudos = 0 (12 en el reloj) Volumen maestro = 10 (totalmente hacia la derecha) Nivel de Salida de Línea = 10 (totalmente hacia la derecha) SENSIBILIDAD DE ENTRADA (Nivel para lograr nivel máximo): SECCIÓN DE AMPLIFICADOR DE PODER: Con pad hacia afuera Entrada nominal: 100 mV RMS Entrada mínima: 9 mV(pre ganancia y master totalmente hacia la derecha) Entrada máxima: 3.0 V(señal máxima de entrada antes de ocurrir saturación) Con Pad -10 dB de entrada: Entrada Nominal: 315 mV RMS Entrada mínima: 28 mV (pre ganancia y master totalmente hacia la derecha) Entrada máxima: 9 V (señal máxima de entrada antes de ocurrir saturación) PROTECCIÓN: Circuito de protección de límite de corriente electrónica Circuito de protección termal Circuito de protección de barra de C.D. Circuito de protección de bocina DDT con interruptor de cancelación Ventilador de velocidad variable, con control por temperatura INFORMACIÓN GENERAL: Carga mínima = 2 ohmios Sensibilidad de entrada: 1.0 VRMS Dos conectores de bocina de 1/4" en paralelo ECUALIZACIÓN: Aumento de brillantez: + 8 dB @ 5 kHz Silueta: Compensación especial de frecuencia Graves: ± 15 dB @ 30 Hz, Ecualizador tipo shelving medios : ± 15 dB @ 200 @ 2 kHz (cambio de medios determina frecuencia central) cambio de medios: 200 a 2 kHz Agudos: ±15 dB @ 8 kHz, Ecualizador tipo shelving ENVÍO DE AFINADOR: Nivel de instrumento a través de un buffer PODER CLASIFICADO DE SALIDA: 450 wats (30.00 V RMS) a 2 ohmios 300 wats (34.64 V RMS) a 4 ohmios 170 wats (36.88 V RMS) a 8 ohmios

PODER TÍPICO DE SALIDA

475 wats (30.82 V RMS) a 2 ohmios con no más de 1% THD+N 308 wats (35.10 V RMS) a 4 ohmios con no más de 1% THD+N 177 wats (37.63 V RMS) a 8 ohmios con no más de 1% THD+N SALIDA DE LÍNEA: -∞ to -10 dB (para enterada nominal). El nivel es dependiente del valor del control de nivel y del valor de pre-ganancia. RUIDO: CIRCUITO DE EEFCTOS: Típicamente mayor que 102 dB abajo del poder máximo @ 8 ohmios sin peso Ajustado pra -10 dB (0.315 V RMS) con pre @ 5, Master @ 10 Controlado a través del pedal, punta de tierra para cancelar Rango Dinámico DDT: SALIDA DE PREAMP: Típicamente mayor que +15 dB 1 V RMS nominal RESPUESTA DE FRECUENCIA: +0/-0.61 dB, 100mW a 160 W RMS, 20 Hz a 20 kHz (carga de 8 ohmios, típicamente menor que 0.2% THD+N)
