Type de produit	Amplificateur de basse
Marque	PEAVEY
Modèle	T-MAX
Alimentation secteur	220-240 V, 50/60 Hz, 900 W
Puissance de sortie	550 W (33,17 V RMS sous 2 Ω min)
Impédance de charge minimale	2 Ω
Protection	Disjoncteur thermique réarmable
Indicateur de fonctionnement	DEL verte (marche) / rouge (compression DDT™)
Égaliseur graphique	Commutateur entrée/sortie (in/out)
Sortie ligne	XLR équilibrée, basse impédance, pré ou post EQ sélectionnable
Boucle d'effets	Niveau commutable -10 dBV / 0 dBV
Commande à distance	Prise DIN pour pédale optionnelle (sélection de voie, EQ, boucle)
Séparateur (Crossover)	Sorties basses et hautes fréquences post-crossover, réglages de gain
Sorties haut-parleurs	Prises parallélisées, impédance totale minimale 2 Ω
Suppression de masse	Commutateur GND Lift pour éliminer ronflements
Sécurité	Ne pas ouvrir, ne pas exposer à la pluie ou à l'humidité
Entretien et nettoyage	Confier l'entretien à un personnel qualifié
Pièces détachées et réparabilité	Contacter un centre de réparations agréé
Informations générales	Fabriqué aux États-Unis sous brevet U.S. n° 4.318.053

FOIRE AUX QUESTIONS - T-MAX PEAVEY

Quelle est la puissance de l'amplificateur PEAVEY T-MAX ?

L'amplificateur délivre une puissance de 550 watts RMS sous une charge minimale de 2 ohms.

Comment brancher des enceintes supplémentaires ?

Utilisez les prises haut-parleurs parallélisées (SPEAKER JACKS PARALLELED) en respectant une impédance totale d'au moins 2 ohms.

Que signifie la DEL rouge sur le panneau ?

La DEL rouge indique que la compression DDT™ est active, protégeant l'amplificateur contre les surcharges et l'écrêtage.

Comment utiliser la sortie ligne XLR ?

Connectez la sortie XLR à une console de mixage ou d'enregistrement. Utilisez le commutateur (25) pour choisir entre le signal pré-égalisation (IN) ou post-égalisation (OUT).

Que faire si le disjoncteur se déclenche ?

Attendez quelques instants pour qu'il refroidisse, puis réenclenchez-le en enfonçant le bouton. S'il se déclenche immédiatement, confiez l'appareil à un technicien qualifié.

Comment éliminer un ronflement (hum) ?

Utilisez le commutateur de suppression de masse (GND LIFT, repère 26) en position IN ou OUT pour casser la boucle de masse.

Puis-je utiliser une pédale de commande à distance ?

Oui, branchez une pédale optionnelle sur la prise DIN (23) pour commuter à distance la sélection de voie, l'égaliseur graphique et la boucle d'effets.

Comment régler le crossover ?

Utilisez les sorties LOW OUT et HIGH OUT (29, 30) avec les potentiomètres de gain post et de balance pour ajuster le niveau des fréquences basses et hautes.

Quel est le niveau de la boucle d'effets ?

Le niveau est commutable entre -10 dBV (position basse) et 0 dBV (position haute) via le commutateur (33).

Où trouver le numéro de série et les informations de garantie ?

Le numéro de série se trouve sur le panneau arrière. La garantie varie selon le pays ; consultez la notice ou le site de Peavey.

MODE D'EMPLOI T-MAX PEAVEY

Ce symbole est utilisé pur indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique – NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

En position entrée («in»), ce commutateur dirige le signal vers l'égaliseur graphique. La position sortie («out») retire l'égaliseur du chemin du signal.

INDICATEUR DEL DE FONCTIONNEMENT/DDT™ (18)

La DEL est de couleur verte quand l'interrupteur marche/arrêt est en position marche («on»). Au cours du fonctionnement normal, cette DEL tient aussi lieu d'indicateur DDT™ : elle devient rouge lorsque la compression de l'amplificateur de puissance fonctionne.

DISJONCTEUR (20)

Ce disjoncteur permet de limiter le courant arrivant au transformateur de puissance qui est ainsi à l'abri de la surchauffe et d'une destruction possible provoquées par une situation anormale dans l'amplificateur. La valeur du seuil de courant a été choisie judicieusement pour permettre une performance continue en puissance de sortie, tout en assurant la protection nécessaire au transformateur de puissance. Le disjoncteur ne se déclenche normalement qu'en cas de défaillance des circuits de l'amplificateur qui tirent trop de courant de l'alimentation secteur. Une situation anormale, comme un court-circuit ou un fonctionnement continu en surcharge ou en écrétage, déclenche également le coupe-circuit. Si cela se produit, il suffit de réenclencher le disjoncteur et de remédier à la cause de la surcharge. Une fois déclenché, le bouton du disjoncteur dépasse d'environ 13 mm (1/2 po.) ; il suffit de l'enfoncer pour le réenclencher. La longueur normale du bouton est de 6,3 mm (1/2 po.). Si ce type de coupe-circuit "thermique" disjoncte, le réarmer en enfonçant le bouton dans sa position normale après avoir patienté quelques instants pour le laisser refroidir. Si le disjoncteur se déclenche instantanément à chaque tentative de réarmement, apporter l'appareil à un centre de réparations qualifié.

FICHES DE HAUT-PARLEURS (22)

Ces prises permettent le branchement de haut-parleurs externes ou d'une enceinte de haut-parleurs. L'impédance totale minimale est de 2 Ohms.

PRISE DIN DE COMMANDE À DISTANCE (23)

Elle permet d'utiliser une pédale-commutateur optionnelle. Il est possible de commander à distance la sélection de voie, l'égalisation graphique en entrée/sortie et la boucle d'effets (en post-égalisation).

SORTIE DE LIGNE (BASSE IMPÉDANCE, ÉQUILIBRÉE) (24)

Une prise XLR permet d'acheminer le signal vers des consoles de mixage/enregistrement. Il est possible d'obtenir cette sortie en pré-égalisation ou post-égalisation.

COMMUTATEUR DE SÉLECTION POUR SORTIE DE LIGNE (25)

Ce commutateur permet la sélection de la pré-égalisation ou post-égalisation pour la prise de sortie de ligne équilibrée à basse impédance. La position entrée («in») sélectionne la sortie pré-égalisation et la position sortie («out») celle de post-égalisation.

COMMUTATEUR DE SUPPRESSION DE MASSE (26)

Ce commutateur permet de constituer la masse à partir de la prise de sortie de ligne, ou de la supprimer pour éliminer une boucle de masse entre l'appareil et une source externe. Dans certains cas, il est possible que le bourdonnement du secteur et/ou du bruit proviennent du haut-parleur. Pour les minimiser, placer le commutateur de masse en position entrée («in») ou sortie («out»).

SÉPARATEUR (CROSSOVER) (SORTIE BASSES FRÉQUENCES) (29)

Il fournit le signal de sortie basses fréquences post-crossover. Le niveau du signal est ajusté par les potentiomètres de gain post et de balance de crossover.

SÉPARATEUR (CROSSOVER) (SORTIE HAUTES FRÉQUENCES) (30)

Il fournit le signal de sortie hautes fréquences post-crossover. Le niveau du signal est ajusté par les potentiomètres de gain post et de balance de crossover:

COMMUTATEUR DE NIVEAU D'EFFETS (33)

Ce commutateur sélectionne le niveau de fonctionnement de la boucle d'effets : -10dBV (3 V RMS) en position basse, et 0 dBV (1V RMS) en position haute.

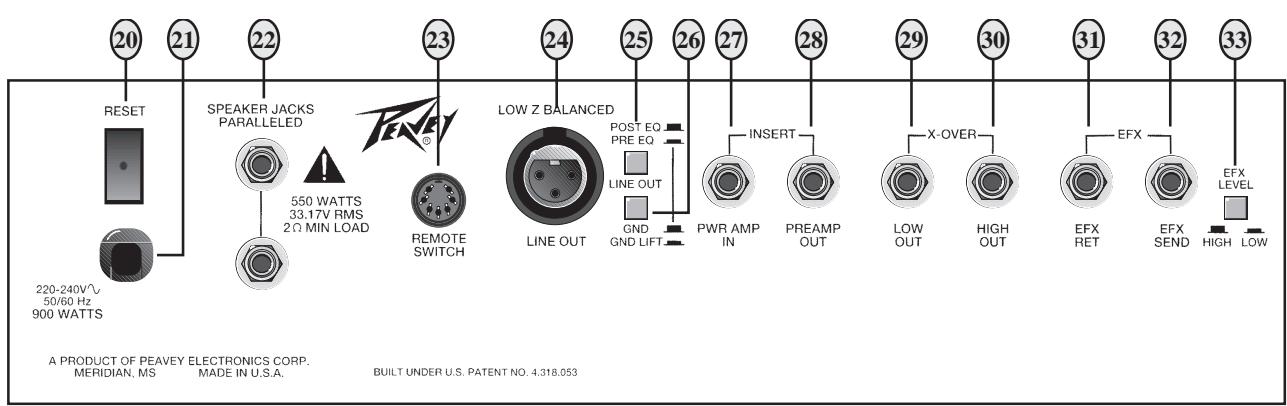

20 21 22 23 24 25 26 27 28 29 30 31 32 33 RESET SPEAKER JACKS PARALLELED 550 WATTS 33.17V RMS 2Ω MIN LOAD REMOTE SWITCH LOW Z BALANCED POST EQ PRE EQ LINE OUT GND GND LIFT INSERT PWR AMP IN PREAMP OUT X-OVER LOW OUT HIGH OUT EFX RET EFX SEND EFX LEVEL 220-240V V 50/60 Hz 900 WATTS A PRODUCT OF PEAVEY ELECTRONICS CORP. MERIDIAN, MS MADE IN U.S.A. BUILT UNDER U.S. PATENT NO. 4.318.053
