MODE D'EMPLOI KOSMOS PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de chic électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de chocoléctrique — NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de chic électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune piece pouvant être reparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey agréé.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet apparéil à la pluie ou à l'humidité. Avant d'utiliser cet apparéil, lisez attentivement les avertissements supplémentaires de ce manuel.

Merci d'avoir choses le Peavey kosmos!

Le kosmos est une unité de traitement de son, qui permet demettre en valeur les basses fréquences ainsi que l'image stéreo d'un signal, vous permettant de transformer un signal normal de diffusion en un signal digne d'un excellent ingénieur du son professionnel. Il peut donner aux basses fréquences une dimension sismique et permettre de mettre en valeur un signal voulu (voix,...) dans un mixage. Le processeur sub-harmonique (QUAKE) analyse les basses fréquences de votre signal et en génére correspondantment un octave plus bas. Il dissociera le signal principal des 'bruits' et vous permit d'accorder toute signal en fonction de la signature de diffusion. Il vous indique par une Led son degrès d'activité et son niveau de sortie est ajustable.

De plus, un circuit de boost des fréquences graves (THUD) accordé un octave au dessus des fréquences sub-harmoniques peut-être utiliser 'remplir' yoursen en ajoutant de la rondeur à votre ligne de basse. L'image droite/gauche peut également être retouchée grace au circuit XPANSE, pour améliorer le rendu et la clareté de cette-ci.

Toutes les entrées et sorties sont symétriques et un contrôle de gain permet de l'accomoder avec toutes les sensibilities de vos autres matériels. Une Led verte 0 dBu et une rouge +10 dBu vous permettent d'ajuster ce contrôle. La sortie caissons de basses fréquences (subwoofer) est filtrée (filtrre actif X-Over 90 Hz) avec niveau séparé. Les effets (Quake et Thud) envoyés à cette sortie peuvent être bypassés pour vérifications occasionnelles, mais vous vous rendrez compte de l'apport du Kosmos à votre système et ne pourrait plus vous en passer!

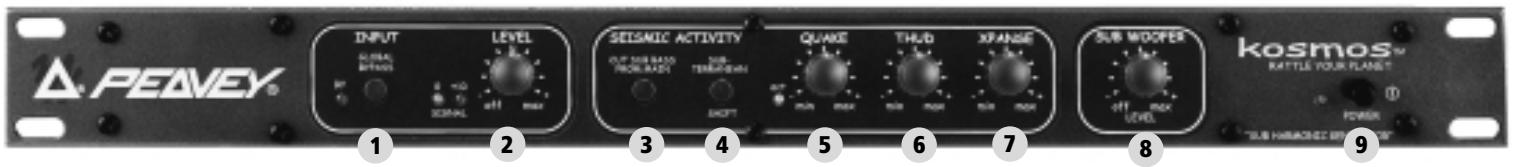

CONTROLS:IDENTIFICATION ET FONCTION

1. GLOBAL BYPASS:

Ce sélecteur désactive toutes les fonctions à l'exeption du contrôle de gain d'entrée et du niveau de sortie du système basses-fréquences (subwoofer). Les circuits d'entrées restent actifs pour garder les niveaux, très utiles en cas d'utilisation pour l'accordance avec les sensibilities de vos différentes unités. Le filtré basses-fréquences reste actif (mais sans les effets du kosmos™). Le statut est indiqué par une Led rouge, illuminaire en mode bypass.

2. NIVEAU:

Ce contrôle vous permet d'ajuster le niveau d'entrée de votre unité (et par là le niveau de sortie). Pour des performances optimales, il doit être positioné de façon à avoir la Led 0 dBu très régulièrement illuminée et la Led +10 dBu éteinte. Cette dernière (en s'illuminant) indique que le niveau demandé peut cause des problèmes de coupure (Clipping) ou endommager votre matériel de diffusion. La position centrale représentée le gain unitaire.

Ce sélecteur vous permet d'enlever les signaux basses fréquences du Quake et Thud (traitements internes du Kosmos) des sorties principales droite/gauche. Ceci permet de n'ajouter des fréquences graves qu'à la sortie Subwoofoers (Caissons de fréquences graves). Quand les enceintes droite/gauche d'un système ne peuvent reproduirent ces fréquences, ceci est le meilleur moyen re router ce signal vers des enceintes dédiées. Le signal du circuit d'imagerie stéro (XPANSE) est toujours envoyé vers les sorties principales et n'est pas affecté par la position de ce sélecteur.

4. SUB-TERRANEAN SHIFT:

Ce sélecteur change la réponse sub-harmonique. La position sortie donne un epicentre plus haut à votre diffusion, ce qui correspondra mieux pour de petites enceintes.La différence est subroutine. Concentrez-vous sur la ligne de basse pour entendre la différence, elle devrait semble provenir plus du sol que de votre poitrine!

5. QUAKE:

Ce contrôle ajoute un signal (synthétique) un octave plus bas que le signal d'origine. La Led de couleur jaune adjacente indique l'envoi d'un signal sub-basses fréquences. Ce système génére des harmoniques sub quand le signal d'entrée est dans un certain registre. Il épaissira votre son en diffusion sur la plupart des signaux (coups de grossse caisses,...). De ce fait, prétez attention à vos amplificateurs et enceintes pour ne pas les faire travailler au-delà de leur limite...

6. THUD:

Ce contrôle ajoute un signal grave (naturel) situé grossièrement 1 octave au dessus des subharmoniques générées par le processeur Quake. Ce contrôle permet d'ajuster la balancegrave-aigu de votre système.

7. XPANSE:

Ce contrôle vous permet de simultanément augmenter le niveau des fréquences aigues et la largeur de l'effet stéreo. La position minimale représenté le signal pur, au plus vous tournier horsairrement le contrôle, au plus le boost et l'effet stéreo seront accentués. Ce circuit vous permet de faire ressortir les voix d'un mix (Chant, Guitare,...), tout en leur donnant un effet tri-dimensionnel.

8. SUB WOOFER:

Un filtré actif 90 Hz est intégré au Kosmos™. Le signal de cette sortie cumule ceux du Quake, du Thud et la bande de fréquences correspondantes (<90 Hz). Ce contrôle agit sur le niveau de cette sortie. Quand le bypass est engagé, les parties ajoutées par le Quake et le Thud sont enlevées, ne laissant que le signal de sortie du filtré actif (<90 Hz). Dans ce mode, ce contrôle agit comme un volume de caisson de basses fréquences.

9. POWER:

Ce sélecteur vous permet demettre vosu unité sous tension. Une Led bleue s'illumine pour indiquer le fonctionnement de l'unité. Etant donné la presence d'un filtre actif, l'unité nécessite d'être sous tension meme pour fonctionner en Bypass.

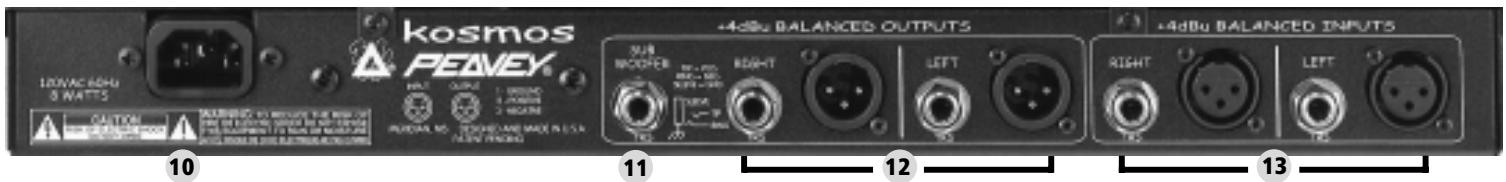

PANNEAU ARRIERE

10. CONNECTEUR IEC:

Ce connecteur standard IEC vous permet de relier votre unité à une source d'alimentation (prise murale,...) grace à un cable IEC standard (fourni). Le cable doit d'abord être connecté à l'unité puis à la source d'alimentation.

Ne jamais enlever la fiche de terre. Sa présence est nécessaire pour votre sécurité.

11. SORTIE CAISSON BASSES FREQUENCES (SUB WOOFER):

Cette sortie jack 1/4" TRS (Stéréo) vous permet d'obtenir un signal ou symétriquelectroniquement balancé (utilisé avec une fiche stéréo) ou assymétrique (fiche mono). Le niveau s'adaptera automatiquement en conséquence. Cette sortie envoie un signal de niveau ligne, prévu pour alimenter l'amplificateur de puissance des caissons basses fréquences.

Ces sorties sont électroniquement balancées, avec la même configuration Jack1/4" TRS que la sortie Sub Woofer. Elles sont également doublées en parallèle par un connecteur XLR chacunes. Les sorties XLR et Jack d'un même canal ne doivent pas être utilisées simultanément, étant donné que la symétrisation du signal ne le supportera pas (surtout si vous utilisez l'une en symétrique et l'autre en assymétrique).

13. ENTREES GAUCHE/DROITE:

Ces connecteurs jack 1/4" TRS et XLR d'un même canal sont directement montés en parallele et ne doivent pas'être utilisés simultanément, étant donné que la symétrisation du signal ne le supportera pas (surtout si vous utilisez l'une en symétrique et l'autre en assymétrique).
