Type de produit	Égaliseur graphique 31 bandes
Caractéristiques techniques principales	31 bandes d'égalisation, fréquence de 20 Hz à 20 kHz
Alimentation électrique	220-240 V AC, 50/60 Hz
Dimensions approximatives	482 mm x 44 mm x 200 mm
Poids	2,5 kg
Compatibilités	Compatible avec la plupart des systèmes audio professionnels
Fonctions principales	Égalisation, contrôle de tonalité, réduction de feedback
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Pièces disponibles via le service après-vente Peavey
Sécurité	Utiliser uniquement avec une alimentation conforme, éviter l'humidité
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - Q 431F PEAVEY

Quel est le problème si je n'entends aucun son de l'appareil ?

Vérifiez que l'appareil est correctement alimenté et que le volume est réglé à un niveau audible. Assurez-vous également que les câbles d'entrée et de sortie sont correctement connectés.

Comment puis-je résoudre des problèmes de distorsion audio ?

Vérifiez les niveaux de gain et de volume. Une distorsion peut se produire si le niveau est trop élevé. Réduisez le niveau d'entrée et assurez-vous que les haut-parleurs sont adaptés à la puissance de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez la connexion à la prise électrique et assurez-vous que le câble d'alimentation est en bon état. Testez également avec une autre prise pour exclure un problème d'alimentation.

Comment puis-je réinitialiser le PEAVEY Q 431F ?

Pour réinitialiser l'appareil, éteignez-le et débranchez-le. Attendez quelques minutes, puis rebranchez-le et rallumez-le.

Que faire si je rencontre des problèmes de connexion Bluetooth ?

Assurez-vous que le Bluetooth est activé sur l'appareil source et que le PEAVEY Q 431F est en mode de couplage. Vérifiez également que l'appareil source est à portée et qu'il n'y a pas d'interférences.

Comment régler les paramètres d'égalisation pour une meilleure qualité sonore ?

Utilisez les contrôles d'égalisation sur l'appareil pour ajuster les niveaux de basses, médiums et aigus selon vos préférences. Testez les réglages avec différents types de musique pour trouver le meilleur son.

L'appareil fait des bruits de fond, que dois-je faire ?

Vérifiez les connexions des câbles et assurez-vous qu'ils sont bien fixés. Éloignez l'appareil des sources d'interférence, comme les appareils électroniques ou les haut-parleurs non blindés.

Où puis-je trouver le manuel d'utilisation du PEAVEY Q 431F ?

Le manuel d'utilisation est généralement disponible sur le site Web de PEAVEY dans la section support ou téléchargement, ou vous pouvez contacter le service client pour obtenir une copie.

Comment effectuer un entretien régulier de l'appareil ?

Pour maintenir votre appareil en bon état, nettoyez-le régulièrement avec un chiffon doux, évitez l'humidité et stockez-le dans un endroit frais et sec lorsque vous ne l'utilisez pas.

MODE D'EMPLOI Q 431F PEAVEY

Ce symbole est utilisé pour indiquer à l'utilisateur la présence à l'intérieur de ce produit de tension non-isolée dangereuse pouvant être d'intensité suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions sur l'utilisation et l'entretien (service) de l'appareil dans la littérature accompagnant le produit.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confier l'entretien à un personnel qualifié.

AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez les avertissements supplémentaires situés dans le guide.

Toutes nos félicitations d'avoir acheté le Q431F ! En lançant ce produit, les ingénieurs de Peavey ont fait enormément progresser les égaliseurs graphiques. Ils sont prêts à parier que vous brûlez d'impatience d'intégrer cet appareil dans VOTRE système LE PLUS VITE POSSIBLE. Le Q431F offre 31 bandes d'un tiers d'octave, dont les filtres à Q constant sont équipés de composants de haute qualité. Des indicateurs à LED, destinés à la détection d'un signal à haute énergie (il s'agit le plus souvent d'une rétroaction), sont situés au-dessus de chaque bande de fréquences. Ce système sophistiqué de détection de rétroaction (feedback) vous permet d'identifier et de supprimer rapidement les boucles de rétroaction. Le principe de fonctionnement de ce système est le suivant : Lorsque le circuit de détection de rétroaction identifie la bande de fréquences avec le plus d'énergie, il provoque l'illumination de la LED correspondante. Déplacer l'atténuateur de cette bande vers le bas vous permet de diminuer ou d'annuler la probabilité d'apparition d'une rétroaction.

Le Q431F s'utilise principalement de deux manières:

1. Pour intercepter et réduire ou éliminer “à la volée” une rétroaction pendant une séance en direct.
2. Pour déterminer les bandes de fréquences susceptibles de provoquer une rétroaction AVANT une séance en direct, afin de les éliminer d'avance. Comment faire ? APRÈS la configuration du système, augmenter progressivement le niveau des microphones. Dès qu'une rétroaction se produit, noter l'activité des LED au-dessus des bandes de fréquences du Q431F. Abaisser ensuite les potentiomètres panoramiques pour atténuer les bandes identifiées. Vous aurez alors éliminé un pourcentage important des problèmes potentiels de rétroaction, avant même le début de la séance.

REMARQUE: Il n'est pas rare qu'une rétroaction concerne plusieurs bandes de fréquence. Éviter d'avoir la main lourde lors des réglages des potentiomètres, car les mouvements extrêmes peuvent dégrader les performances et être contre-productifs. En cas de questions concernant le fonctionnement, n'hésitez pas à contacter notre service d'assistance à la clientèle au 601-483-5365.

Merci d'avoir besoin Peavey!

Note d'utilisation

Cet égalisateur est conçu pour corriger l'acoustique d'une pièce, contrôle les "feed-backs" et corrige la sonorité du système. Aucune égalisation ne peut arriver à corriger un arrangement pièce/microphone/haut-parleur mal agencé au point de vue acoustique. Commencez toujours avec les curseurs en position "O" évitez de couper excessivement de larges segments de la bande audio, ce qui limiterait le registre dynamique du système.

Faire preuve de prudence pour augmenter le niveau d'égalisation au-dessous de la mise hors circuit du système d'enceintes. Les enceintes de renforcement acoustique n'étaient normalement pas conçues pour une performance à 20 Hz, le transducteur risque d'être endommagé.

Permet d'obtenir un filtrage des hautes fréquences à 40 Hz en position marche («in»). La coupure des basses fréquences se produit à 12 dB par octave.

Lorsque l'interrupteur de coupure des basses fréquences est en position marche («in»), ce voyant DEL s'allume pour indiquer la coupure des basses fréquences à 12 dB par octave à 40 Hz.

En mode de dérivation (interrupteur en position marche), le signal d'entrée est directement acheminé vers la sortie sans être affecté par les commandes du panneau avant à l'exception du filtrage de coupure des basses fréquences.

Ce voyant s'allume quand l'interrupteur de dérivation est en position marche («in»), indiquant que les commandes de l'égaliseur et du gain sont déviées.

Equalizer section (partie égaliseur) (5)

31 bandes de filtres d'un tiers d'octave. Les filtres sont des dispositifs «Q» constants situés à des fréquences centrales ISO. L'amplitude d'égalisation effective va de 20Hz à 20kHz. La coupure ou augmentation maximale par fréquence est de 15 dB.

Lorsqu’une rétroaction se produit, la LED de la bande de fréquences qui boucle s’illumine, ce qui identifie la bande responsable. Cette LED restera allumée encore quelques secondes après la disparition de la rétroaction dans le but de vous permettre d’en localiser la source, même s’il disparaît avant que vous n’ayez pu procéder à une correction. S’il n’y a pas de rétroaction, c’est la LED de la bande de fréquences avec le plus d’énergie qui s’illuminera. La présence d’une LED allumée ne signifie donc pas obligatoirement qu’il se produit une rétroaction. Pour un fonctionnement optimal du système de localisation de rétroaction, il est préférable d’utiliser un signal d’entrée à 0 dB (1 V RMS).

LED LEVEL METER (compteur de niveau LED) (7)

Cette échelle de signaux DEL multicolores indique le niveau de sortie.

POWER SWITCH (interrupteur d'alimentation) (8)

Sert à mettre l'alimentation CA principale en circuit ("On") ou hors circuit ("Off").

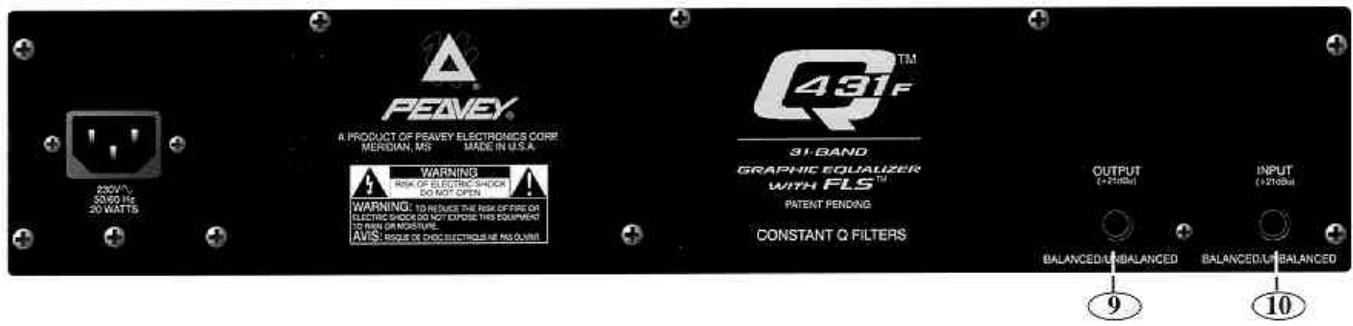

OUTPUT (sortie) (9)

Une douille de raccordement annulaire (stéreo) de 63 mm (1/4 po.) permet d'obtenir des sorties équilibrées lorsqu'elle est utilisée avec des fiches stéreo (RTS) de 63 mm (1/4 po.) et des câbles blindés à deux conducteurs. Lorsqu'une fiche téléphonique mono de 63 mm (1/4 po.) est utilisée, la sortie est déséquilibrée.

Une douille de raccordement annulaire (stéréo) de 63 mm (1/4 po.) permet d'obtenir des entrées équilibrées lorsqu'elle est utilisée avec des fiches stéréo (RTS) de 63 mm (1/4 po.) et des câbles blindés à deux conducteurs. Lorsqu'une fiche mono de 63 mm (1/4 po.) est utilisée, l'entrée est déséquilibrée.

Ces clauses de garantie ne sont valables qu'aux États-Unis et au Canada. Dans tous les autres pays, les clauses de garantie et de maintenance sont fixées par le distributeur national et assurées par lui selon la législation en vigueur.
