Produkttyp	Subharmonischer Klang- und Stereobildprozessor
Marke	PEAVEY
Modell	KOSMOS
Kategorie	Audiogerät
Stromversorgung	Standard-IEC-Stecker, geeignet für Netzsteckdose
Eingänge	6,35-mm-Klinke (TRS) und XLR (paarweise, links/rechts), symmetrisch oder unsymmetrisch
Hauptausgänge	6,35-mm-Klinke (TRS) und XLR (paarweise, links/rechts), symmetrisch
Subwoofer-Ausgang	6,35-mm-Klinke (TRS), aktiver 90-Hz-Filter, einstellbarer Pegel
Gain-Regler	Potentiometer mit LED-Anzeigen (0 dBu grün, +10 dBu rot)
Quake-Funktion	Erzeugung von Subharmonischen eine Oktave unter dem Originalsignal
Thud-Funktion	Anhebung der tiefen Frequenzen eine Oktave über den Subharmonischen
Xpanse-Funktion	Verbreiterung des Stereobildes und Höhenanhebung
Bypass	Deaktiviert alle Funktionen (außer Gain und Subwoofer-Ausgang), rote LED
Subwoofer-Filter	Aktiv 90 Hz, mit Auswahl, ob Quake/Thud gesendet werden oder nicht
LED-Anzeigen	0 dBu (grün), +10 dBu (rot), Quake aktiv (gelb), Bypass (rot), Power (blau)
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.
Sicherheit	Nicht öffnen, Stromschlaggefahr. Reparaturen einem autorisierten Techniker überlassen.
Abmessungen	Ca. 1 HE, geeignet für 19-Zoll-Rackmontage

Häufig gestellte Fragen - KOSMOS PEAVEY

Wie verbessere ich die Bässe mit dem Kosmos?

Verwenden Sie den Quake-Regler, um Subharmonische eine Oktave unter dem Signal hinzuzufügen, und den Thud-Regler, um die Bässe eine Oktave darüber anzuheben. Passen Sie den Pegel mit dem Eingangsgain an.

Was macht die Bypass-Taste?

Der Bypass deaktiviert alle Bearbeitungsfunktionen (Quake, Thud, Xpanse), behält jedoch den Eingangsgain und den Subwoofer-Ausgang bei. Die rote LED zeigt an, dass der Bypass-Modus aktiv ist.

Wie stelle ich den Eingangspegel ein?

Drehen Sie den Pegel-Regler so, dass die 0-dBu-LED (grün) regelmäßig leuchtet, die +10-dBu-LED (rot) jedoch aus bleibt. Die Mittelstellung entspricht dem Einheitsgain.

Welche Funktion hat der Quake-Regler?

Quake erzeugt ein synthetisches subharmonisches Signal, eine Oktave tiefer als das Originalsignal. Die benachbarte gelbe LED leuchtet, wenn ein Subsignal erzeugt wird. Verwenden Sie es, um die Bässe zu verdichten.

Welche Funktion hat der Thud-Regler?

Thud fügt eine Anhebung natürlicher Bassfrequenzen hinzu, die etwa eine Oktave über den Subharmonischen von Quake liegt. Es ermöglicht die Einstellung der Bass-Höhen-Balance des Systems.

Was ist die Xpanse-Schaltung?

Xpanse verbreitert das Stereobild und hebt die hohen Frequenzen hervor. Je weiter Sie den Regler drehen, desto ausgeprägter sind der Stereoeffekt und die Anhebung. Ideal, um Stimmen und Solisten hervorzuheben.

Wie schließe ich einen Subwoofer an?

Verwenden Sie den Subwoofer-Ausgang (6,35-mm-Klinke TRS) mit einem geeigneten Kabel. Der Pegel wird mit dem dafür vorgesehenen Regler eingestellt. Ein aktiver 90-Hz-Filter ist integriert. Im Bypass werden nur die tiefen Frequenzen des Originalsignals gesendet.

Kann man die XLR- und Klinkenausgänge gleichzeitig verwenden?

Nein, verwenden Sie nicht gleichzeitig die XLR- und Klinkenanschlüsse desselben Kanals, da die Signalsymmetrierung dies nicht unterstützt, insbesondere wenn einer symmetrisch und der andere unsymmetrisch verwendet wird.

Was tun, wenn die rote +10-dBu-LED leuchtet?

Dies weist auf einen zu hohen Eingangspegel hin, der zu Clipping oder Beschädigung des Geräts führen kann. Reduzieren Sie den Eingangsgain, bis die LED erlischt.

Wie reinige ich den Kosmos?

Verwenden Sie ein trockenes, weiches Tuch, um das Gerät zu entstauben. Verwenden Sie niemals Chemikalien, Lösungsmittel oder Scheuermittel. Trennen Sie das Gerät vor der Reinigung vom Netz.

BEDIENUNGSANLEITUNG KOSMOS PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko — Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung enfernen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführung 参数。

ACKTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

kosmos

RATTLE YOUR PLANET SUB HARMONIC GENERATOR

12. SORTIES GAUCHE ET DROITE:

Wir beglückwūnschen Sie zum Kauf des Peavey kosmos!

Der Peavey kosmos ist ein im Tiefbassbereich arbeitendes Energy- und Stereo-Enhancement-System, das bereits kleinste Erschütterungen (in Form simpelster Eingangssignale) in ein SoundBeben verwandelt, bei dem selbst die wohlbekannte Richter-Skala kapitulieren muss. Erleben Sie eine Bass-Performance, dass die Erde bebt, und bringen gleichzeitig den Gesang nach vorne! Der Subharmonic-Prozessor (QUAKE) überwacht kontinuierlich das eingehende Tonmaterial, analysiert die Basse und generiert auf dieser Basis zusätzliche, eine Oktave tiefer liegende Subbassanteile. Dabei wurde der Schaltkreis so gestaltet, dass die Übertragung der Original-Basse ohne den typischen "Mulm" herkömmlicher Bassprozessoren erfolgt und auf individuelle

Lautsprecherkombinationen abstimmbar ist. Darüber hinaus werden sümmtliche seismischen Aktivitäten des QUAKE-Prozessors überwacht und per LED angezeigt. Und selbstverständlich ist der Ausgangspiegel regelbar...

Neben dem QUAKE-Prozessor bietet der kosmos einen zusätzlichen Bass-Boost-Schaltkreis (THUD), der eine Oktave oberhalb des Subharmonic-Bereichs arbeitet und sich insbesondere für das Füllen bzw. "Anfetten" des Bassbereichs eignet. Ergänzend erlaubt der XPANSE-Regler ein "Intensivieren" der Stereobasis, was für eine verbesserte Kanaltrennung und damit mehr Klarheit (und Atmosphäre) sorgt.

Beginnen wir mit den Ein- und Ausgängen, die sãmtlich symmetrisch ausgeführrt sind. Zur Gewährleistung des optimalen Pegels steht eingangsweise ein Gain-Regler bereit. Optische Unterstützung bei der Einstellung des Eingangspegels bietet die grüne (0 dBu) bzw. rote (+10 dBu) Signal-LED. Der Subwoofer-Ausgang erhält sein Signal über eine eingebaute Frequenzwichte mit unabhängiger Pegelregelung, so dass für Systeme mit Subwoofern ein bereits entzerrtes Basssignal bereit liegt. Die Effektsekction (auch das per QUAKE- bzw. THUD-Schaltkreis bearerbeitete Subwoofer-Signal) lässt sich für einen gelegentlichen Realitäts-Check auf Bypass schalten – aber wer einmal mit Alice im Wunderland war, möchte sowieso nie wieder zurück!

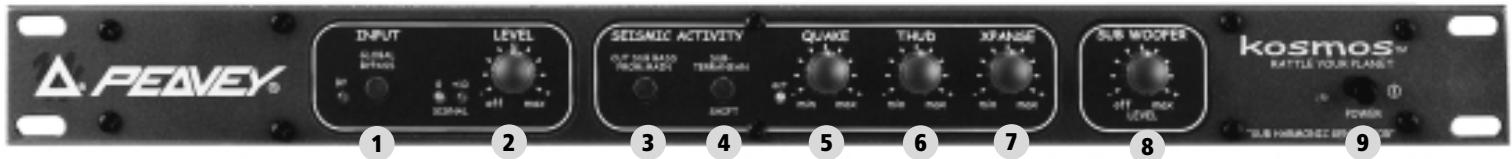

REGLER & SCHALTER (BEZEICHNUNGEN UND FUNKTIONEN)

1. GLOBAL BYPASS:

Mit diesen Schalter deaktivieren Sie sãmtliche Funktionen außer der eingangsseitigen Gain-Regelung und der Steuerung des Subwoofer-Pegels. Der Eingangsschaltkreis ist vom Bypass-Betrieb ausgenommen, um stets einen adäquaten Eingangspegel zu gewährleisten, was insbesondere dann zum Tragen kommt, wenn der kosmos zur Pegelanpassung (-10dBV auf +4 dBu) an weiteres Equipment genutzt wird. Auch die Frequenzweiche für den Subwoofer-Ausgang arbeitet im Bypass-Betrieb wie gewohnt, nicht jedoch die kosmos -Basseffekte. Als Statusanzeige dient hier eine rote LED (obwohl es mehr als unwahrscheinlich ist, dass Sie sie jemals leuchten sehen werden...).

2. LEVEL:

Mit diesen Regler bestimmen Sie sozusagen das Ausmaß des Erdbebens – d.h. die Eingangsverständigung (Gain) und den Ausgangspegel. Für optimes Rauschverhalten und Performance sollen der kosmos so eingestellt werden, dass die 0 dBu-LED die meiste Zeit flackert, die +10 dBu-LED jedoch nicht anspricht. Leuchtet die +10 dBu-LED ebenfalls auf, warnt dies davon, dass die Intensität des Bassanteils im Quellmaterial möglicherweise eine Übersteuerung des Ausgangs bewirkt – oder den User ziemlich bald in den Wahnsinn treiben wird. Die Mittelrastung des Reglers markiert den Arbeitspegel von 0 dB (“Unity Gain”), der einen ungetriebten Genuss des Großen Nebens verspricht, ohne dass Sie irgendwelche Folgeschäden zu befürchten hatten.

Mit diesen Schalter entfernen Sie sámttliche tieffrequenten Teilschwingungen des QUAKE-Schaltkreises sowie die THUD-Bässe aus dem auf die beiden Hauptausgänge gerouteten Signal. Bei Einsatz eines 3-Lautsprecher-Systems lassst sich auf diese Weise der gesamte nachträglich hinzugeführte Bassanteil unmittelbar an den Subwoofer-Ausgang überführten (z.B. wennrecht er und linker Lautsprecher allein die Basskapazität nicht bewältigen * uren). Das XPANSE-Signal hingegen Goes stets auf die Hauptausgänge und bleibt damit unbeeinflusst.

4. SUB-TERRANEAN SHIFT:

Mit diesen Schalter passen Sie die Abstimmung der tieffrequenten Teilschwingungen an zwei entsprechiedliche Lautsprechergroßen an. Nach “außen” geschalte, liegt das Epizentrum (d.h. die Eckfrequenz) ein weniger höher und eignet sich damit better für keinere Lautsprecher. Am besten horen Sie sich den sehr subtilen Unterschied einmal anhand eines typischen Bassgitarrengs signals an: Die Tiefbasse klingen, als kämen sie von ganz, ganz unter und nicht von irgendwo oberhalb.

5. QUAKE:

Die QUAKE-Funktion fegt einem Quellsignal synthetisch generierte, jeweils eine Oktave tiefer liegende Bassschwingungen hinzu, wobei die zugehörige gelbe LED sämtliche tektonischen Aktivitäten im Subbassbereich anzeigt. Die auf diese Weise erzeugten tieffrequenten Teiltone ("Sub-Harmonics") sind derart intensiv, dass sie einen Seismographen sehr wohl bereits zum Ausschlagen bringen können – und bleiben noch stets angenehm für das Gehör, Denn das Signal erfährt jenseits des vordefinierten Frequenzbereichs keinerlei Bearbeitung. Mit der QUAKE-Funktion "fetten" Sie also die Bassanteile beinahe beliebigen Tonmaterials an, was sich insbesondere bei Bassdrum-Sounds (Kick) als sehr effektiv erweitr. Seien Sie allerdings auf der Hut, dass Sie mit allzu heftigen Bässen nicht ihren Verständner übersteuern und die Lautsprecher ruinieren. Die Bassanhebung ist mit Sicherheit massiver als Sie es erwarten.

6. THUD:

Die THUD-Funktion ergänzt die via QUAKE-Schaltkreis erzeugten tieffrequenten Teiltöne um zusätzliche Bassfrequenzen aus einem vordefinierten Frequenzbereich (naturliche Schwingungen, keine synthetisch generierten). These liegen ungebähr eine Oktave oberhalb der QUAKE-Schwingungen, was in einer besonders harmonischen Basswiedergabe resultiert.

7. XPANSE:

Bei der XPANSE-Funktion handelt es sich um eine Kombination aus Höhenanhebung und Bearbeitung der Stereobrede. Die Bearbeitungsmöglichkeiten beginnen mit der Lineareinstellung. Je weiter Sie den Regler mit dem Uhrzeigersinn drehen,esto breiter wird die Stereobasis (Links/Rechts-Abbildung) und klarer das Signal insgesamt. Auf diese Weise bringen Sie insbesondere Gesangspassagen im Mix nach vorne und verleihen ihren eine gewisse Dreidimensionalität, aber auch fur Gitarrenpassagen mit Power-Chords eignet sich die XPANSE-Funktion hervorragend.

8. SUB WOOFER:

Der kosmos™ verfügbar über eine integrierte 90-Hz-Frequencyzweiche für das Subwoofer-Signal, d.h. die Summe aus den via Frequenzwichte abgetrennten Freqenzen unter 90 Hz und den an QUAKE- und THUD-Ausgang anliegenden Signalen. Mit thisem Regler bestimmen Sie den Gesamtausgangspegel des Subwoofer-Ausgangs. Im Bypass-Modus liefert der Subwoofer-Ausgang lediglich die von der Frequenzwichte abgetrennten tiefen Freqenzen ohne die QUAKE- und THUD-Komponenten, der Regler verhält sich also wie ein herkömmlicher Subwoofer-Pegelregler. So wie die Bodenbehaffenheit das Ausmaß eines Erbebens beeinflusst, stellen Sie mit dem SUB WOOFER-Regler den Einfluss des “kosmos-Effekt” auf das Subwoofer-Signal ein.

9. POWER:

Mit diesen Schalter schalten Sie den Strom ein oder aus. Ist das Gerät eingeschaltet, leuchtet die blaue Statusanzeige. Beachten Sie, dass die Stromversorgung auch im Bypass-Betrieb erforderlich ist, da das Gerät zusätzlich der Pegelanpassung dient.

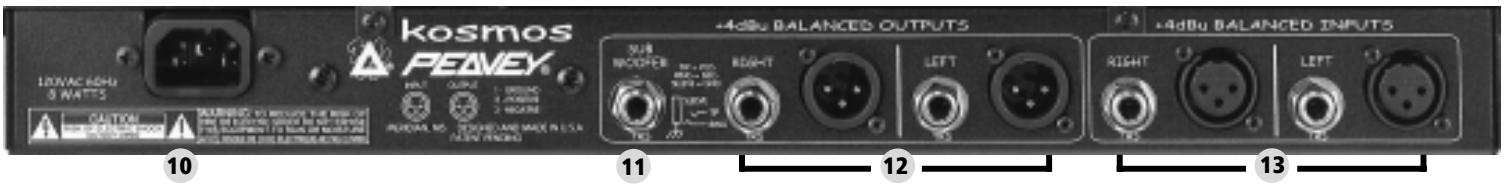

10. IEC CONNECTOR:

An diese Normbuchse schreiben Sie das im Lieferumfang enthaltene, den Spannungswerten Ihres Landes entsprechende Netzkabel an. Stellen Sie stets zuerst die verstärkerseitige Verbindung her, bevor Sie das Kabel in die Netzsteckdose stecken.

EURO-NETZKABEL

Bei dem beiliegenden Netzkabel handelt es sich um ein äußert robustes 3-Leiter-Kabel mit konventionellem 230-VAC-Stecker mit Erdungspol. Sollte die verwendete Netzsteckdose keinen Erdleiter führen, empfehlen wir den Einsatz eines speziellen Erdungsadapters zur Erdung des dritten Leiters.

Entfernen oder umgehen Sie an Ihr Equipment niemals die Erdleiter, da diese ihrer Sicherheit dieren.

Dieser elektronisch symmetrierte 6,3-mm-Stereoklinkenausgang stellt zur Ansteuerung eines Subwoofer-Verständkorders ein Signal mit Line-Pegel bereit (Pin 2/Steckerspitze positiv). Er eignet sich sowohl für symmetrische (6,3-mm-Stereoklinke) als auch für unsymmetrische Verbindungen (6,3-mm-Standardklinke), wobei der Pegel automatisch an die jeweilige Belegung angepasst wird.

12. LEFT/RIGHT OUTPUTS:

Auch die Ausgänge rechts/links sind elektronisch symmetriert und arbeiten mit der selbst Steckerkconfiguration wie der SUBWOOFER-Ausgang (Pin 2/Steckerspitze positiv). Beachten Sie, dass die XLR- und die 6,3-mm-Stereoklinkenbuchsen parallel verdrahtet sind und der selbst Kanal nicht gleichzeitig belegt werden sollente, da dies – insbesondere bei gleichzeitiger Verwendung symmetrischer und unsymmetrischer Verbindungen – die Qualität des Ausgangssignals beeinträchtigen kann.

13. LEFT/RIGHT INPUTS:

Wie die Ausgänge sind auch die eingangsseitigen XLR- und 6,3-mm-Stereoklinkenbuchsen parallel verdrahtet (Pin 2/Steckerspitze positiv). Beachten Sie, dass der selbst Kanal nicht gleichzeitig belegt werden sollte, da dies – insbesondere bei gleichzeitiger Verwendung symmetrischer und unsymmetrischer Verbindungen – die Qualität des Ausgangssignals beinträchtigen kann.

kosmos™ Spezifikationen

TECHNISCHE DATEN:

FREQUENZGANG:

BEARBEITUNGSMODUS:programmgesteuert

BYPASS-BETRIEB: <10 Hz ... 40 kHz, +0/-1 dB

GESAMTKLIRRFAKTOR (THD + N, 10 Hz - 80 kHz):

BEARBEITUNGSMODUS: ≤ 0,003 %

BYPASS-BETRIEB: ≤ 0,002 %

STÖRSPANNUNGSSABSTAND:

-101 dBu

ÜBERSPRECHVERHALTEN:

-75 dB @ 1kHz

GLEICHTAKTUNTERDRUCKUNGSAKTOR (CMRR):

-60 dB

EINGANGSPEGEL (NOMINAL):

0 dBu (775 V RMS)

MAX.AUSGANGSPEGEL:

+22 dBu

MAX. EINGANGSPEGEL:

+22 dBu

EINGANGSIMPEDANZ:

20 kOhm, symmetrisch (Pin 2 positiv)

10 kOhm unsymmetrisch

AUSGANGSIMPEDANZ:

200 Ohm, symmetrisch (Pin 2 positiv)

100 Ohm unsymmetrisch

STROMVERSORGUNG:
