BEDIENUNGSANLEITUNG FEEDBACK FERRET PEAVEY

Dieses Symbol soll den Anwender vor unisolierten gefährlichen Spannungen innerhalb des Gehäuses warnen, die von Ausreichender Stärke sind, um einen elektrischen Schlag verursachen zu konnen.

Dieses Symbol soll den Benutzer auf wichtige Instruktionen in der Bedienungsanleitung aufmerksam machen, die Handhabung und Wartung des Produkts betreffen.

VORSICHT: Risiko - Elektrischer Schlag! Nicht offen!

VORSICHT: Um das Risiko eines elektrischen Schlages zu vermeiden, nicht die Abdeckung offen. Es befinden sich keine Teile darin, die vom Anwender repariert werden konnten. Reparaturen nur von qualifiziertem Fachpersonal durchführten halten.

ACHTUNG: Um einen elektrischen Schlag oder Feuergefahr zu vermeiden, sollte these Gerät nicht dem Regen oder Feuchtigkeit ausgesetzt werden. Vor Inbetriebnahme unbedingt die Bedienungsanleitunglesen.

Wir möchten uns bei Ohnen davon bedanken, dass Sie sich für ein Feedback Ferret von Peavey entschieden haben – das derzeit fortschrittlichste Feedback-Kontrollsystem auf dem Markt. Der Ferret arbeitet mit 16 dynamischen Filtern bei einer Auflösung von 24 Bit und kann damit das Feedback automatisch kontrollieren, ohne dass Lautstärke oder Klang beeinträchtigt werden. Der Ferret, der mit ausgegeilten Algorithmen ausgestellt ist, unterscheidet zwischen Musik und Feedback; er ermittelt das Feedback und schaltet es aus, sodass ausschließlich ihre Musik zu horen ist. EinGreater Soundtechnikerist durch nichts zu ersetzen, aber mit dem Ferret zeigt sich der Unterschied zwischen einer unprofessionellen und einer professionellen Beschallungsarbeit.

Lesen Sie sich diese Anleitungitte sorgfaltig durch, damit sowohl ihre Sicherheit als auch die Ihrer Ausrüstung gewährleistet ist.

Merkmale

Ausgefeilte Algorithmen fur das Ermitteln und Ausschalten stellen Störfrequenzen fest, blockieren und verringern sie.
24-Bit-Auflösung bietet den größten Dynamikbereich und den gingsten Rauschabstand.
16 dynamisch kontrollierte Kerbfilter, die für 1 / 12 -Oktave konfiguriert sind, verleihen dem Ferret eine Feedback-Kontrolle, die die s amtlicher anderen Geräte auf dem Markt übersteigt.
Vier Preset-Tasten erlauben Ihnen das Speichern der Einstellungen derjenigen Veranstaltungsorte, an denen Sie das System am haufigsten einsetzen.
Über den Front-Panel-Disable-Schalter konnen Sie die Vorderseite deaktivieren, wenn alle ihre Einstellungen stehen.
Über die Taste Wide/Narrow können Sie die Breite von Filtern verändern (mehr dazu später).
Mit der Rückstelltaste konnen Sie eine oder auch alle Filter zurückstellen.

Rasche Inbetriebnahme

1. Schalten Sie alle Geräte aus.
2. Schlieben Sie den Ferret zwischen Ihr Mischpult und ihren Verstärker an. (Stellen Sie safer, dass die Laufsprecher angeschlossen sind). Schlieben Sie den Hauptausgang oder Monitorausgang (je nach Einsatzzweck) an ihrem Mischpult an den Eingang des Ferret an. Schlieben Sie einen der Ausgänge des Ferret an den Eingang Ihres Verstärkers an. Schlieben Sie alle Mikrophone an, die Sie einsetzen sollen.
3. Schalten Sie samlliche Geräte ein, wobei das Master-Volume vollständig heruntergedreht sein muss (Denken Sieitte daran, dass Ihr Veränder als letztes Gerät ein- und als erstes ausgeschaltet werden muss.) Achten Sie darauf, dass sich der Ferret nicht im Normal-Modus befindet. (Denken Sie daran, dass Sie einen relativ ruhigen Raum erzielen wollen, bei dem keine Signale durch das System gehen und die Mikropegel hochgedreht sind.)
4. Drehen Sie das Master-Volume allmählich hereauf. Wenn Feedback eintritt, beginnt der Ferret, mit Filter 16 zu arbeiten. Je nach benötigtem Filter blinken die zugehörigen LEDs, so dass Sie erkennen können, dass eine Feedback-Frequency ermittelt und der Filter definiert wurde. Einige LEDs können kontinuierlich leuchten, wenn Filter bei einem Problem blockieren!
5. Wenn das Feedback ausgeschelt ist und die Filter eingestellt sind, drücken Sie die Normal-Taste auf der Vorderseite des Ferret. Das war's! Ihr Ferret arbeitet jetzt für Sie!

Lesen Sie sichitte die vollständige Bedienungsanleitung durch,um die optimalen Ergebnisse zu erzielen.

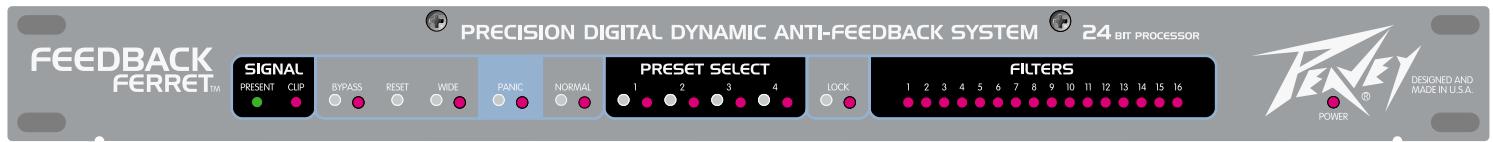

Regler des Ferret auf der Vorderseite

Signal

Die Present-LED leuchtet auf, wenn ein Signal vorhanden ist (4o dB unterhalb Skalenendwert). Die Clip-LED leuchtet auf, wenn ein Signal-Clipping vorliegt (1/2 dB unterhalb Skalenendwert).

Bypass

Wird diese Taste gedrück gehalten, werden die Filter umgangen. Sämtliche 16 LEDs horen auf zu blinken und leuchten kontinuierlich auf, wenn das Gerät umgangen wird. Die Ferret-Filter werden dadurch vollständig aus dem Signalweg herausgenommen.

Reset

Die Reset-Taste verfügbar über zwei Stufen. Wir die Reset-Taste gedrück gehalten, beginnen sümmtliche Filter-LEDs zu blinken. Die dynamischen Filter (1 - 8) werden zuerst ausgeschaltet, was dadurch angezeigt wird, dass ihre LEDs nicht leuchten. Wir die Taste auf dieser Stufe losgelassen, wird der Status der statischen Filter (9 - 16) beibehalten. Wir die Reset-Taste jedoch weiterhin gedrück gehalten, werden die verbleibenden statischen Filter (9 - 16) ebenfalls ausgeschaltet.

Wide

Durch Drücken der Wide-Taste wird der Frequenzbereich für jeder Filter erweitert. Wird Wide aktiviert, leuchtet die LED auf. (Hinweis: Feedback tritt früig bei bestimmen Bereichen von Tonlagen oder Frenzen und nicht so sehr bei einer einzigen Tonlage auf. Wird diese Taste gedrückt, erweitert der Ferret den Wirkungsbereich jedem Filters, sodass weniger Filter erforderlich sind, um dasselbe Ergebnis zu erzielen.)

Panic

Panic-Filter sind eine spezielle Art von Filter, die entwickelt wurden, um plötzlich auftretendes, sehr starkes Feedback zu kontrollieren. Im Modus Normal sind die Panic-Filter automatisch aktiviert. In diesen Fall leuchtet die zugehörige LED auf.

Normal

Normal wird aktiviert, wenn das System für den jeweiligen Veranstaltungssort eingerichtet ist. Dadurch werden die Panic-Filter automatisch aktiviert. Im Setup-Modus wird Normal deaktiviert.

Preset Select

Dies sind vier Presets mit ihren LEDs. Wird diese Taste gedrückt gehalten, können die Einstellungen gespeichert werden. Durch Drücken konnen sie abgerufen werden. Ein Preset speichert samentliche Informationen des vorderen Bedienfeldes.

Lock

Dadurch wird der Ferret daran gehindert, neue Filter einzustellen; die bereits definierten und aktivierten Filter werden jedoch beibehalten.

Filters

Hierbei handelt es sich um zwei Gruppen von Filtern am Ferret. Die Filter 9 - 16 sind statisch und werden immer vor den dynamischen Filtern eingestellt. Sind diese statischen Filter definiert, werden sie gespeppt, sodass ihr Status beibehalten wird, bis sie zurückgestellt werden. Die dynamischen Filter (1 - 8) sind diejenigen Filter, die sich entsprechend dem Input verändern (z.B. bei Lautstärkeveränderungen).

Power

Die LED leuchtet auf, wenn das Gerät mit Wechselstrom versorgt wird und eingeschaltet ist.

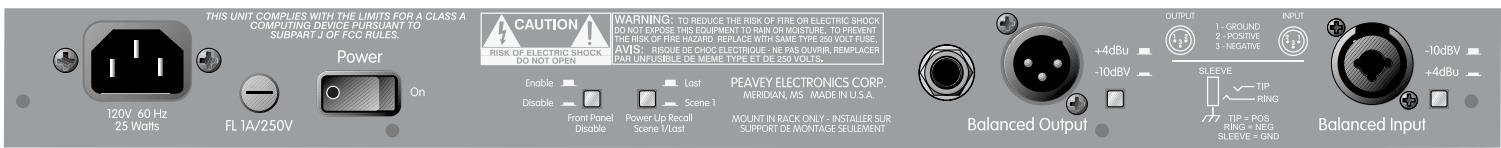

Rückseite des Ferret

Wechselstrom

Hierbei handelt es sich um einen genormten IEC-Netzstecker. Ein Wechselstrom-Netzkabel mit dem entsprichenden Wechselstromstecker und den entsprichenden Werten für die erforderliche Betriebsspannung liegt bei. Das Netzkabel muss an das Gerät angeschlossen werden, bevor es an eine

geeignete Wechselstromsteckdose angeschlossen wird.

Fuse

USA: 1 A, träge Sicherung. Export: 500 mA, Zeitsicherung.

Netzschalter

Über diesen Schalter wird die interne Stromversorgung mit Wechselstrom versorgt. Wenn das Gerät arbeitet, leuchtet die Power-LED auf der Vorderseite auf.

Schalter Front Panel Disable

Wird dieser Schalter gedrückt, werden samtliche Taten auf der Vorderseite des Gerätes deaktiviert. Drücken Sie diesen Schalter, wenn Sie Ihr System eingerichtet haben. Dadurch vermeiden Sie, dass ihre derzeitigen Einstellungen versehentlich geändert werden.

Power Up Recall

Mit dieser Taste legen Sie beim Einschalten fest, ob das Gerät die zuletzt verwendeten Einstellungen oder Preset 1 aufrufen soll.

Outputs

Symmetrierter 1/4 "TRS-Audioausgang. [Spitze = positiv, Ring = negativ, Masse = Erde.] Symmetrierter XLR-Audioausgang. [Stift 1 = Erde, Stift 2 = positiv, Stift 3 = negativ.]

Input

XLR- und 1/4 "Combo-Klinke: symmetrierter 1/4 "TRS-Audioeingang. [Spitze = positiv, Ring = negativ, Masse = Erde]. Symmetrierter XLR-Audioeingang. [Stift 1 = Erde, Stift 2 = positiv, Stift 3 = negativ.]

Output Level

Hiermit wird der Drive-Pegel des Ausgangs für +4 dBu (nominal) (+18 dBu maximal) oder -10 dBV (nominal) (+4 dBV maximal) festgelegt.

Betriebsanleitung

Anschlussstelle Ihres Ferret

Der Feedback Ferret kann innerhalb eines Beschallungssystems an denen verschiedene Stellen angeschlossen werden. Sie können einen Ferret am Eingang{jedes Mikros anschlieben oder weitere Mikros zusammenfassen, indem Sie einen einzigen Ferret an den Ausgang einer Subgroup fur Stimmen anschlieben. Mit am haufigsten wird der Ferret zwischen dem Ausgang des Mischpults und dem Eingang des Verständerkers angeschlossen. Der Mischpultausgang kann entsprechend ihren Anforderungen vom Hauptausgang oder vom Monitorausgang erfolgen. Sie konnen den Ferret auch an den Eingang eines Einzelkanals anschlieben, um Feedback von einem einzelnen Mikro oder Instrument auszuschalten.

Bei Einsätzen, bei denen eine große Anzahl von offen den Mikros verwendet wird, kann ein Feedback Ferret an jeder Mikro-Haupteingang angeschlossen werden. Dies trifft insbesondere beim Einsatz von Kondensatormikros zu, deren Abstand zum Benutzer größter sein soll. Zudem kann der Ferret als Behelfsgerät eingesetzt werden, wenn Systeme bei einer anderen Anordnung in demselben akustischen Raum eingesetzt werden sollen. Dies ist hilfreich, wenn unterschiedliche Bands in demselben Raum auftreten oder wenn Sie mit der Positionierung des Systems experimentieren. Hat der Ferret die problematischen Frenzen für ein bestimtes Setup ermittelt, können Sie diese Gruppe von Filtereinstellungen auf eine der vier Preset-Tasten speichern, sodass Sie sie sofort wieder abrufen können.

Funktionsweise

Der Ferret ist ein Set von 16 ausgegeben Kerbfiltern, die Feedback ermitteln und ausschalten konnen, ohne dadurch ihren Klang zu zerstoren. Hierbei handelt es sich um zwei Gruppen von Filter am Ferret, einer staatlichen und einer dynamischen. Die Filter 9 - 16 sind statisch und werden immer vor den dynamischen Filtern 1 - 8 eingestellt. Sind diese statischen Filter definiert, blockieren sie, sodass ihr Status beibehalten wird, bis sie vom Anwender zurückgestellt werden oder ein anderes Preset gewählt wird. Die dynamischen Filter 1 - 8 sind diejenigen Filter, die sich entsprechend ihren Anforderungen verändern.

Wenn der Ferret eine störende Frequenz (Feedback) ermittelt, aktiviert er einen Filter, wobei mit Filter 16 begonnen wird. Diese Filter wird an der Feedback-Frequency zentriert und setzen nur so viel Dämpfung ein, wie zur Ausschaltung des Feedbacks erforderlich ist. Dauert das Feedback an, wird die Filtrtiefe immer weiter gesteigert, bis das Feedback ausgeschaltet ist. Tritt das Feedback nur vorübergehend auf, etwa als ein kurzes Quietschen, aktiviert der Ferret einen Filter, den er jeder langsam in Schritten von o,10 dB wieder freiigt, bis wieder o dB erreicht sind. Sollte bei derselben Frequenz erneut Feedback auftreten, wird derselbe Filter wieder aktiviert. Diese Vorgang wird fortgesetzt und es werden weitere Filter aktiviert, wobei auf der rechten Seite des Ferret begonnen wird, bis das Feedback vollständig ausgeschaltet ist. Die Überwachung wird fortgesetzt, wobei der Ferret versucht, jeder aktivierten nicht blockierten Filter um jeweils o,10 dB freiizugegeben. Hat ein Filter o dB erreicht,,reibt der Ferret den Filter wieder in die Warteschlange ein. Der Feedback Ferretwendet kontinuierlich möglichst weniger Dämpfung an, d.h. nur soviel, wie zur Ausschaltung von Feedback erforderlich ist.

Wenn sie nicht mehr benötigt werden, dann werden diese dynamischen Filter freigegeben und stehen nun für weitere Einsätze zur Verfügung. jeder Filter (statisch oder dynamisch), der eingestellt aber nicht blockiert ist (dies wird durch die blinkende Filter-LED angezeigt), wird langsam freigegeben und erreicht wieder o dB, so dass er anderweitig eingesetzt werden kann.

Setup

Um die besten Ergebnisse zu erzielen, sollen den Sie das Setup in einem relativ ruhigen Raum durchführren. So kann der Ferret die wichtigsten akustischen Feedback-Frequenzen ermitteltn. Dies konnen Sie sich folgendermaßen vorstellen: jeder Raum hat – ähnlich wie ein akustisches Instrument – seine ganz eigenen Frequenzen. Dadurch ist jeder Raum anders, und es ergeben sich unterscheidliche Probleme durch Feedback. Zudem müssen Sie berücksichtigigen, dass der Ferret im Setup-Modus nicht zwischen Feedback und Musik unterscheidet. Falls Sie also Musik mit dem System abspielen, solange sich der Ferret im Setup-Modus befindet, wird er versuchen, die Musik auszuschalten.

Schritt 1

Hierbei wird davon ausgegangen, dass Sie den Ferret von den Mischpultausgaben und nicht von einem Einzelkanal-Insert angeschlossen haben. Stellen Sie safer, dass die Normal-LED nicht aufleucht (dies wurde bedeuten, dass der Setup-Modus aktiviert ist) und dass ihre Mikropegel eingestellt sind. Drehen Sie den Master-Pegel allmählich hersauf. Nun sollen den Filter beginnen, Feedback bei Aufreten zu ermitteln und zu blockieren. Diese Vorgang beginnt bei Filter 16 und setzen sich automatisch von rechts nach links fort. jeder Filter beginnt zu blinken und danach kontinuierlich aufzuleuchten, sobald eine Frequenz blockiert wird. Dies erfolgt mit einer möglichst geringen Dümpfung.

Schritt 2

Drehen Sie nun den Master-Pegel hereauf, bis Sie den erforderlichen Lautstärkepegel erreicht haben. Sobald Sie horen, wie Feedback einsetzt, unterbrechen Sie das Einpegeln vorübergehend, so dass der Ferret die Einstellung seines Filters abschreiben kann. In der Regel sollen Sie das Auftreten von Feedback horen, bevor der Ferret eingreift. Bei den meisten Einsatzen sollen Sie so über ausreichend Verständung verfügen und noch weitere Filter für späterene Einsatze zur Vergebung haben. Leuchten alle oder fast alle Filter auf, drehen Sie den Master-Pegel wieder herunter, stellen Sie die Filter zurück, und beginnen Sie von vorne. Drücken Sie thismal jedoch die Wide-Taste auf der Vorderseite. Durch die Wide-Taste kann jeder Filter mit einem breiteren Frequenzbereich arbeiten, sodass weitere Filter für anderweite Einsatze verfügbar werden. (Hinweis: Leuchten alle oder fast alle Filter auf, weist dies möglicherweise darauf auf hin, dass der Raum ungeeignet ist, das System-Setup nicht korrekt ist oder Sie einfach zu laut sind!)

Schritt 3

Wenn Sie mit ihren Einstellungen zu frieden sind, drücken Sie eine der Preset-Tasten (1 - 4) und halten Sie sie gedrückt, um ihre Filtrereinstellungen zu speichern.

Schritt 4

Schließlich schalten Sie das Gerät in den Normal-Modus. Dadurch wird die Panic-Taste automatisch aktiviert. Ihr System ist jetzt einsatzbereit! Nun sollen den Front-Panel-Disable-Schalter drücken, um versehentliche Änderungen zu vermeiden.

Feedback Ferret

SPECIFICATIONS

Input Impedance:

4ok ohm

Output Impedance:

100 ohm

Dynamic Range:

103 dBr @ 1kHz ref to +18 dBu output
