CS 3000 - Amplificateur de puissance PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance
Marque	PEAVEY
Modèle	CS 3000
Dimensions (L x H x P)	482,6 x 88,9 x 376,3 mm (19 x 3,5 x 14,81 pouces) + supports arrière
Poids net	18,05 kg
Poids total	19,23 kg
Alimentation	120 VAC / 60 Hz (Amérique du Nord), 230-240 VAC / 50-60 Hz (Europe, Asie, Australie)
Puissance de sortie (2 x 4 ohms)	1 025 W par canal @ 1 kHz, <0,05% THD
Puissance de sortie (pont 4 ohms)	3 050 W @ 1 kHz, <0,1% THD
Puissance de sortie (2 x 2 ohms)	1 500 W par canal @ 1 kHz, <0,05% THD
Réponse en fréquence	10 Hz - 100 kHz (+0, -1,5 dB @ 1 W)
Distorsion harmonique (THD)	<0,1% @ 925 W par canal de 20 Hz à 20 kHz sous 4 ohms
Impédance d'entrée	15 kOhms, symétrique
Sensibilité d'entrée	1,6 V RMS @ 4 ohms, 1,37 V RMS @ 2 ohms
Gain en tension	40 (32 dB)
Facteur d'amortissement	>500:1 (20 Hz - 1 kHz sous 8 ohms)
Rapport signal/bruit	>109 dB (pondéré A, référence 4 ohms)
Consommation électrique (1/8 puissance)	1 540 W @ 2 ohms, 1 000 W @ 4 ohms, 610 W @ 8 ohms
Protections intégrées	DDT (détection de distorsion), thermique, court-circuit, courant continu, sous/hors tension (RampUp™), subsonique
Indicateurs LED	PWR (alimentation/statut), SIG (signal), DDT (clipping/détection de distorsion) par canal
Connecteurs d'entrée	Combo XLR/Jack 1/4" (symétriques)
Connecteurs de sortie	Borniers (bananes, fils dénudés) et Neutrik® Speakon®
Refroidissement	2 ventilateurs 80 mm à vitesse variable, radiateurs à tunnels
Construction	Acier 16 ga, façade avant et grille en aluminium
Entretien et nettoyage	Nettoyer avec un chiffon sec ; aucune maintenance interne requise par l'utilisateur
Réparabilité	Réparations exclusivement par un technicien agréé Peavey ou centre agréé

FOIRE AUX QUESTIONS - CS 3000 PEAVEY

Comment brancher l'amplificateur CS 3000 en mode stéréo ?

Mettez l'amplificateur hors tension, positionnez le sélecteur AMP mode sur Stéréo. Connectez les sources aux entrées combo XLR/Jack 1/4" et les enceintes aux sorties correspondantes (borne + et - de chaque canal). Les commandes de gain agissent indépendamment sur chaque canal.

Quel est le principe du mode Pont (Bridge) ?

En mode Pont, les deux canaux sont combinés pour fournir une puissance mono plus élevée (jusqu'à 3050 W sous 4 ohms). Le signal est envoyé sur l'entrée du canal 1, et la charge est connectée entre les bornes chaudes des deux canaux (Speakon®: 1+/2-). Attention, l'impédance ne doit pas être inférieure à 4 ohms (2 ohms par côté).

À quoi sert le circuit DDT™ et quand s'active-t-il ?

Le DDT™ (Distortion Detection Technique) est un circuit de protection qui réduit automatiquement le gain en cas de distorsion excessive (clipping). Il protège les enceintes en maintenant le signal en dessous du seuil de coupure. La LED DDT s'allume lors de son activation ; si elle reste allumée en continu, réduisez le gain.

Comment installer l'amplificateur en rack ?

L'amplificateur est au format rack 19" standard (2U). Utilisez les oreilles de fixation fournies. Assurez-vous que le refroidissement est suffisant : ne fermez pas le couvercle avant du rack et prévoyez un espace libre d'au moins 1U tous les 3 amplificateurs pour la ventilation arrière.

Quelle est la protection contre la surchauffe ?

Le système de refroidissement à air forcé maintient les radiateurs en dessous de 85°C. Si un radiateur dépasse cette température (obstruction des ventilateurs), le canal correspondant se déconnecte, la LED PWR s'éteint et la LED DDT s'allume. Les ventilateurs tournent alors à vitesse maximale jusqu'à refroidissement.

Puis-je utiliser des câbles d'enceinte de faible section ?

Il est recommandé d'utiliser des câbles de section adaptée (12 AWG ou plus) pour éviter des pertes de puissance excessives. Par exemple, avec une charge de 4 ohms sur 10 m, un câble de 1,5 mm² entraîne une perte d'environ 5,6%. Consultez le tableau des sections dans la notice pour choisir la bonne section.

Comment nettoyer l'amplificateur CS 3000 ?

Débranchez l'appareil du secteur. Nettoyez les surfaces extérieures avec un chiffon doux et sec. N'utilisez pas de produits liquides ou abrasifs. Ne tentez pas d'ouvrir le châssis ; l'intérieur ne contient aucune pièce réparable par l'utilisateur.

Que faire si la LED Power d'un canal s'éteint en cours d'utilisation ?

Cela indique qu'une protection s'est déclenchée (courant continu, surchauffe, charge incorrecte). Mettez l'amplificateur hors tension, vérifiez les connexions d'enceinte et l'impédance de charge. Attendez quelques minutes (refroidissement) avant de remettre sous tension. Si le problème persiste, contactez un service agréé.

Quels sont les risques liés à une exposition sonore prolongée ?

Une exposition à des niveaux sonores élevés (supérieurs à 90 dB) pendant des périodes prolongées peut entraîner des pertes auditives irréversibles. Portez des protections auditives si vous travaillez à proximité de l'amplificateur et respectez les limites de l'OSHA (par ex. 8 h à 90 dB, 1 h à 105 dB).

Où trouver des pièces de rechange ou faire réparer mon amplificateur ?

Les réparations doivent être effectuées par un technicien agréé Peavey ou un centre de service. Pour les pièces détachées, contactez votre revendeur ou le service après-vente Peavey (tél. [phone], fax [phone], USA) ou visitez www.peavey.com. Ne tentez aucune réparation vous-même.

MODE D'EMPLOI CS 3000 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.

AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

C E

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabricant.
12. Lors de l'utilisation sur pied ou pole de support, assurez-vous dans le cas de déplacement de l'ensemble enceinte/support de prévenir tout basculement intempestif de celui-ci. Il est conseillé de déconnecter du secteur libre en cas d'orage ou de durée prolongée sans utilisation.
13. Seul un technicien agréé par le fabricant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
14. Ne déconnectez jamais la prise de terre de votre unité.
15. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
16. Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :

a) Le connecteur vert et jaune doit être connecté au terminal note E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal note N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal note L, correspondant à la couleur rouge du guide.

1. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci.
2. Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'écoute. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'écoute après une exposition à une forte puissance sonore pour une durée prolongée. L'organisme de la santé américain (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes de l'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

Amplificateurs de puissance

Félicitations d'avoir choisi un amplificateur de puissance Peavey de la série CS. Ces unités sont conçues pour vous permettre une utilisation intensive sans problèmes de fiabilité ou d'utilisation. Le tout dans une unité compacte, ils proposent une circuiterie de pointe et des systèmes de protection qui ont fait la renommée de Peavey. L'un d'entre eux, le DDT™ (Distortion Detection), est un circuit qui permet d'optimiser les performances de l'amplificateur sous grande charge en analysant le signal et le maintenant dans la zone de travail de votre amplificateur. Le système de ventilation breveté des amplificateurs CS, une combinaison de ventilateur à vitesse variable et de radiateurs 'à tunnels' vous permettent de garder une efficacité maximum même après plusieurs heures d'utilisation.

Bien que ces unités soient d'une très grande facilité d'utilisation et sont protégées par un châssis d'acier robuste, il vous faut quand même respecter des règles simples pour en tirer le meilleur parti. Certains d'entre eux peuvent générer de grandes puissances et donc travailler sur des signaux à haut voltage.

POUR VOTRE PROPRE SECURITE ET CELLE DE VOTRE MATERIEL, LIZEZ ATTENTIVEMENT CE MANUEL.

Déballage

Inspectez votre unité lors du déballage. Au moindre problème, notifyez-le à votre revendeur immédiatement. Assurez-vous de garder les emballages de la rive unité, ils seront nécessaires si jamais vous devez envoyer toute unité à un centre technique ou distributeur.

Installation

Votre unité est conçue pour de nombreuses applications, aussi bien en installation (système à demeure, home studio,...) qu'en système mobile. Elle est au format rack 19" standard et est équipée d'oreilles de fixation supplémentaires sur l'arête.

Refroidissement

Les amplificateurs CS® 3000, 4000 et 4080 Hz utilisent un système de refroidissement à air forcé pour maintenir une parfaite température de fonctionnement. L'air est aspiré par les ventilateurs du panneau arrière, passe le long des radiateurs en forme de tunnels (pour le meilleur échange thermique possible) et est expulsé par le panneau avant. Si le radiateur atteint des températures élevées, une protection déconnectera la charge du côté concerné. Il est primordial d'avoir un excellent système de refroidissement. Si vous utilisez vos unités en Rack, ne jamais les faire fonctionner avec le couvercle avant fermé. De même, si l'arrête du rack est fermé, prévoyez au moins un espace libre tous les 3 amplificateurs de puissance.

Précautions d'utilisation

Assurez-vous que l'alimentation électrique est correcte pour votre unité (une étiquette précise les voltages et consommation de votre unité, située sur sa face arrière). Aucune garantie ne couvre les dommages créés à une unité par une mauvaise connection d'alimentation. Reportez-vous au paragraphe 'Alimentation Electrique' pour plus d'informations sur ce sujet.

Note: Toujours éteindre et déconnecter de l'alimentation électrique votre unité avant de connecter/déconnecter les composants audio. Pour encore plus de sécurité, tournez les contrôles de gain de votre amplificateur au minimum.

Bien que votre unité dispose du circuit de montée en volume contrôle RampUp™, positionnez les gains au minimum à la mise en route est toujours une précaution intelligente. Que vous les achetiez ou les assembliez vous-même, utilisez toujours du câble et des connecteurs de bonne qualité, et portez un soin tout particulier aux soudures si nécessaires. La plupart des problèmes intermittents en diffusion sonore proviennent des câbles!

Consultez la charte de dimensions des câbles pour vous assurer de ne pas gaspiller une grande quantité de la puissance. Assurez-vous également que le mode de fonctionnement de votre amplificateur est approprié à votre situation. Reportez-vous aux sections plus loin dans ce manuel (modes Stéréo, Parallèles et Pont).

Connecter les entrées de votre unité (inputs)

Les connexions d'entrées sont des combo XLR / 1/4" Jack (acceptent les 2 standards sur la même connexion). Les entrées sont activement symétrisées. Vérifiez que vos autres unités partagent la même norme de connexion (annotées sur l'arête de votre unité). La sensibilité d'entrée de votre CS lui permettra de s'accomoder de la plupart des signaux.

Connecter les sorties de votre unité (outputs)

Tous les modèles ont 2 bornes par canal pour sorties. Ces bornes vous permettent d'utiliser des connecteurs bananes, fils dénudés ou brochés ou borniers. La méthode de connexion recommandée est via les connecteurs Speakon®. Les polarités sont indiquées sur le panneau arrière.

Alimentation électrique

La consommation électrique de votre amplificateur est donnée pour 1/8 de la puissance (signal musical normal) et 1/3 de la puissance (signal fort). La limite de consommation de votre unité est vérifiée par le disjoncteur. Consultez la table de specifications pour la consommation électrique de votre unité. Assurez-vous que le voltage de votre source correspond à ce qu'attend votre unité. Aucune garantie ne couvre les dommages créés à une unité par une mauvaise connection d'alimentation. Sauf commande spéciale, les unités respecteront la charte ci-dessous:

Amérique du Nord

120VAC / 60Hz

Europe, Asie, Australie -

230/240VAC / 60-50Hz

Amérique du Sud

120VAC / 60Hz ou 240VAC / 50Hz

Note: Toujours éteindre et déconnecter de l'alimentation électrique votre unité avant de connecter/déconnecter les composants audio. Pour encore plus de sécurité, tournez les contrôles de gain de votre amplificateur au minimum.

La Charté de Dimensions des Cables

Stranded Cable Lgth. (ft.)	Wire Gauge (AWG)	Power Loss (8 ohm load)	Power Loss (4 ohm load)	Power Loss (2 ohm load)
5	18	0.81%	1.61%	3.2%
	16	0.51	1.02	2.0
	14	0.32	0.64	1.28
	12	0.20	0.40	0.80
	10	0.128	0.25	0.51
10	18	1.61%	3.2%	6.2%
	16	1.02	2.0	4.0
	14	0.64	1.28	2.5
	12	0.40	0.80	1.60
	10	0.25	0.51	1.01
40	18	6.2%	11.9%	22%
	16	4.0	7.7	14.6
	14	2.5	5.0	9.6
	12	1.60	3.2	6.2
	10	1.01	2.0	4.0
	8	0.60	1.20	2.4
80	18	11.9%	22%	37%
	16	7.7	14.6	26
	14	5.0	9.6	17.8
	12	3.2	6.2	11.8
	10	2.0	4.0	7.7
	8	1.20	2.4	4.7
Stranded Cable Lgth. (m)	Wire Gauge (mm2)	Power Loss (8 ohm load)	Power Loss (4 ohm load)	Power Loss (2 ohm load)
2	0.3	2.9%	5.6%	10.8%
	0.5	1.74	3.4	6.7
	0.75	1.16	2.3	4.5
	1.5	0.58	1.16	2.3
	2.5	0.35	0.70	1.39
	4	0.22	0.44	0.87
5	0.5	4.3%	8.2%	15.5%
	0.75	2.9	5.6	10.8
	1.5	1.45	2.9	5.6
	2.5	0.87	1.74	3.4
	4	0.55	1.09	2.2
	6	0.37	0.73	1.45
10	0.5	8.24%	15.5%	28%
	0.75	5.6	10.8	19.9
	1.5	2.9	5.6	10.8
	2.5	1.74	2.9	6.7
	4	1.09	1.74	4.3
	6	0.73	1.09	2.9
30	0.75	15.5%	25%	45%
	1.5	8.2	15.5	28
	2.5	5.1	9.8	18.2
	4	3.2	6.3	12.0
	6	2.2	4.3	8.2
	10	1.31	2.6	5.1

Pour le mode Stéréo (double canal), mettre votre unité hors-tension et positionnez le selector de mode en position Stéréo. Dans ce mode, les contrôles de gain affectent leurs canaux respectifs. Le signal à l'entrée 1 sera récapitué amplifié à la sortie 1, et de même pour le canal 2.

Pont

Deux canaux de votre unité peuvent être combinés comme un seul amplificateur mono de forte puissance (canaux 1 et 2). Prêtez une grande attention en mode Pont de part les voltages plus importants présents en sortie. Mettre votre unité hors-tension avant de positionner le sélecteur de mode en position Pont. Envoyez le signal à l'entrée 1 et connectez le système de haut-parleurs entre les deux points chauds des sorties (les bornes “1+POS” et “2+NEG” du connecteur Speakon® du canal 1). L'entrée du canal 2 devient une sortie dupliquant le signal de l'entrée du canal 1 pour faciliter la connexion à d'autres étages de puissance.

Contrairement aux modes Stéréo et Parallèle, où la borne négative est à la terre, les deux bornes utilisées en mode Pont possèdent des potentiels importants. La sortie 1 est en phase avec l'entrée, alors que le canal 2 engendrera un signal électriquement opposé. L'impédance de la charge d'enceinte ne doit pas descendre en dessous de 4 Ohms (2 Ohms par côté), ou la protection DDT se mettra en route pour réduire la puissance disponible.

En mode Pont, les contrôles des canaux jumelés (1 et 2) doivent être positionnés identiquement pour une bonne balance de travail entre les canaux.

Utilisation en mode pont (bridge)

Les deux canaux de votre unité peuvent être combinés comme un seul amplificateur mono de forte puissance. Prêtez une grande attention en mode Pont de part les voltages plus importants présents en sortie. Mettre votre unité hors-tension avant de positionner le sélecteur de mode en position Pont. Envoyer le signal à l'entrée A et connectez le système de haut-parleurs entre les deux points chauds des sorties (les bornes + de chaque canal). Seul l'attenuateur du canal A sera effectif dans ce mode. Egalement dans ce mode, et de part le fait que les deux entrées sont reliées ensemble, elles peuvent être utilisées simultanément pour par exemple un chainage vers d'autres amplificateurs.

Contrairement aux modes Stéréo et Parallèle, où la borne négative est à la terre, les deux bornes utilisées en mode Pont possèdent des potentiels importants. La sortie A est en phase avec l'entrée, alors que le canal B engendrera un signal électriquement opposé. Les deux contrôleurs doivent être positionnés identiquement pour une bonne balance de travail entre les deux canaux. L'impédance de la charge d'enceinte ne doit pas descendre en dessous de 4 Ohms (2 Ohms par côte), ou la protection DDT™ se mettra en route pour réduire la puissance disponible.

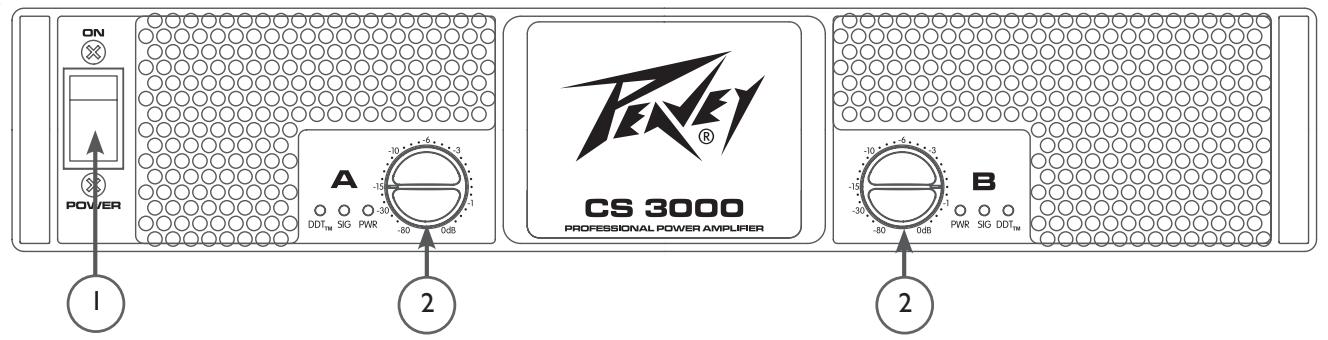

Sélecteurs & contrôles

Il y a deux disjoncteurs dans chaque unité. Ils permettent de limiter l'alimentation électrique et éviter toute surchauffe ou possible panne due à une mauvaise connection. La valeur de ce disjoncteur a été décision pour permettre à votre unité de fonctionner normalement tout en protégeant votre unité. Son déclenchement ne devrait pas parvenir en utilisation normale, et indique qu'un courant trop important est drainé par votre unité.

Ces contrôles vous permettent d'ajuster le niveau d'entrée de chaque canal. Ils déterminent la 'puissance' du canal correspondant pour un signal d'entrée donné. Le gain augmente quand vous tournez horizontalement ce contrôle. Positionnez ces contrôles en position minimum (sens contre horaire) pour les mises sous et hors tension dans le but de protéger vos hauts-parleurs.

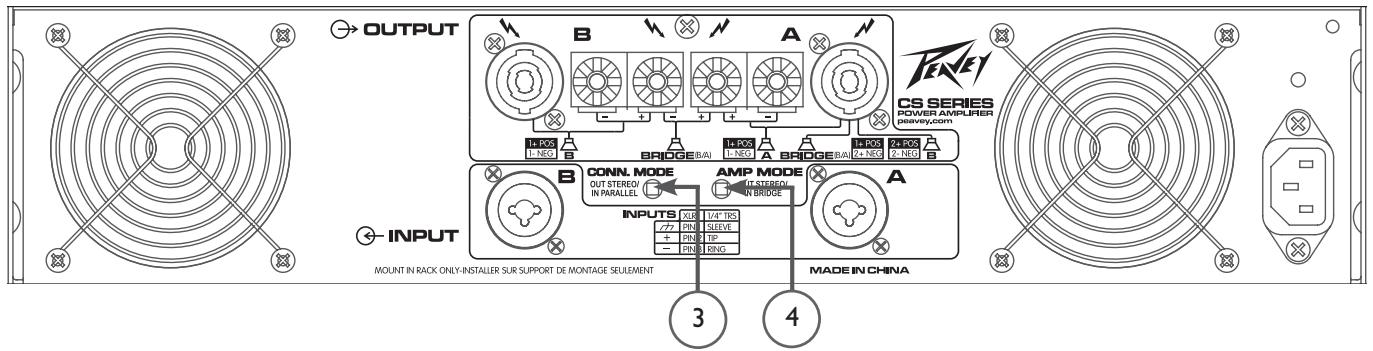

Sélecteur CONN. mode (3)

Ce sélecteur vous permet de connecter les deux entrées de votre unité ensemble (double canal, même signal d'entrée), les deux canaux reçoivent le signal de l'entrée A. En position sortie, les entrées sont indépendantes. Mettre cette unité hors-tension avant de positionner ce sélecteur. Aucun câble de connection entre les canaux n'est nécessaire. Également dans ce mode, et de part le fait que les deux entrées sont reliées ensemble, elles peuvent être utilisées simultanément pour par exemple un chainage vers d'autres amplificateurs.

Sélecteur AMP mode (4)

Ce sélecteur vous permet de passer votre unité en mode pont (double canal, même signal d'entrée) ou en mode Stéréo. Mettre votre unité hors-tension avant de positionner ce sélecteur. Reportez-vous aux paragraphs sur les modes d'utilisation de votre unité pour plus d'informations (mode pont, mode stéréo et mode parallèle).

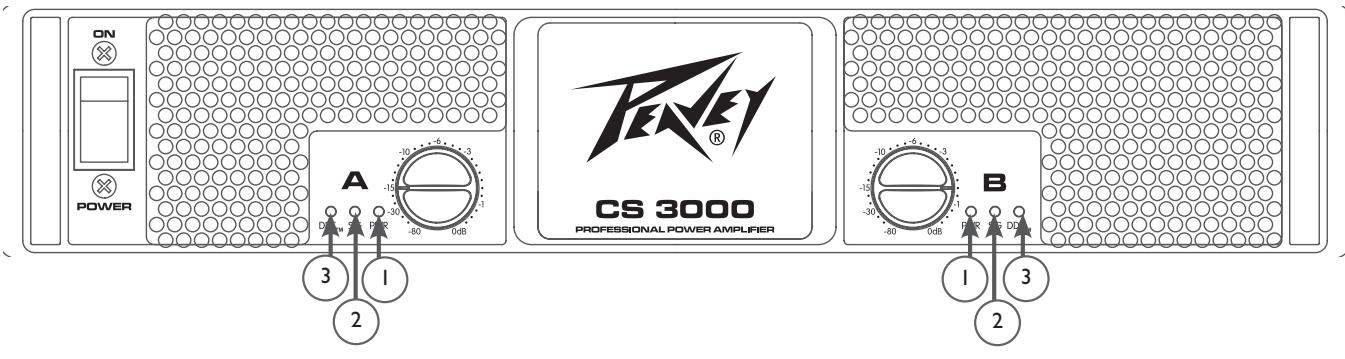

Indicateurs

Les unités de la série CS® sont munies de trois Leds d'indication par canal : PWR (power), SIG (signal), et DDT™ (Distortion Detection Technique). Ces Leds vous informent de l'état de fonctionnement du canal et vous préviennent d'éventuels problèmes.

PWR LED (1)

Cette LED vous indique que le canal est en état de fonctionnement.

Cette LED située en bas de l'afficheur s'illumine si vous unité produit un signal de plus de 1 Volts RMS ou reçoit 25mV en entrée avec l'atténuateur du panneau avant à 0dB. C'est utile pour vous confirmer la présence d'un signal à l'entrée de votre amplificateur.

DDT LED (3)

Ces indicateurs s'illuminent lorsque la compression DDT travaille sur le signal. Cette illumination doit rester intermittente pour éviter une déformation audible du signal. Si elle s'illumine constamment, vous devez diminuez le gain du signal amplifié. Reportez-vous à la Systèmes de Protection pour plus de détail.

Systèmes de protection

Les unités de la série CS® incorporent de nombreux systèmes de protection pour tout problème à eux-mêmes ou aux enceintes. Peavey a essayé de prendre l'appareil fiable, quelque soient les manipulations effectuées. Circuits de sortie ouvert, courant continu, mauvaise charge d'enceintes, surchauffe,... sont toutes des conditions pour lesquelles votre unité est équipée en protection. Si un canal est soumis à une distortion, le système DDT™ réduira correspondamment le gain de ce canal, gardant le système fonctionnel, mais limitant la puissance disponible pour protéger les haut-parleurs. Quand un problème fait qu'un canal se met en protection, la Led PWR s'éteindra. Courant continu en sortie, fréquence sub-graves excessives ou températures de fonctionnement anormales font que le relais de sortie du canal correspondant coupera le signal en sortie, jusqu'à résolution de la cause du problème.

Liminde detection de distortion (DDT)

Dès qu'un canal est poussé trop fort, la DDT réduira le gain du signal pour le maintenir en deçà du seuil de coupure (clipping), protégeant vos enceintes de trop hauts voltages. La DDT s'activera pour les situations suivantes : effet de Larsen important, mauvais réglages (gain trop haut) ou un problème en amont de l'amplification de puissance. Un signal normal ne devrait pas engager la DDT. Seul un dépassement excessif de la limite des capacités de l'unité la déclenchera.

Test de charge LFC

Les unités CS sont équipées d'un nouveau circuit de protection qui permet aux amplificateurs de fonctionner quelque soit l'impédance de la charge d'enceinte, en limitant le gain correspondamment. Ce système est beaucoup plus performant que les systèmes purement limitatifs. Il est transparent sur le signal et donc inaudible.

Protection thermique

Les ventilateurs internes de votre unité sont prévus pour garder les radiateurs dans les limites de fonctionnement de l'amplificateur. Si l'un deux atteint 85°C, ce qui résulte certainement d'une obstruction du conduit de ventilation, le canal correspondant se déconnectera de la charge de sortie jusqu'à atteindre une température acceptable. Durant cette période, la Led PWR du canal s'éteindra, la Led DDT s'illuminera et les ventilateurs tourneront à leur vitesse maximale.

Court-circuit

Si une sortie est mise en court-circuit (problème d'enceinte!), le LFC et la protection thermique s'engageront. Le LFC détectera tout d'abord le problème et le traitera comme une impédance très faible (réduction drastique du gain). Si le problème persiste, la protection thermique déconnectera les sorties du canal correspondant.

Courant continu

Si un courant continu est détecté sur un canal, le relais de sortie déconnectera les sorties correspondantes pour éviter d'endommager les enceintes. La Led DC s'illumine pour indiquer cette situation.

Protection de mise sous/hors tension

À l'allumage, votre unité se mettra toujours en mode de protection, avec les sorties déconnectées pour a peu près 4 secondes (temps de stabilisation des composants). Le gain du signal est graduellement augmenté jusqu'à la valeur du contrôle du canal correspondant. En cas de mise hors tension, les sorties se déconnectent immédiatement pour éviter tout bruit parasite dans les enceintes.

Système rampup™ (contrôle de montée en puissance)

Dès que votre unité est mise sous tension ou après qu'une protection se désengage, le circuit RampUp™ est activé. Le gain du signal est graduellement augmenté jusqu'à la valeur du contrôle du canal correspondant. Ce système présente le principal avantage d'éviter les soudaines montées en puissance:

1 - si un signal est déjà présent à la mise sous tension 2 - en évitant toute décharge résiduelle, et prolongeant ainsi la durée de vie de votre système d'enceintes

Protection des haut-parleurs

Tous les haut-parleurs ont des limites de fonctionnement, thermiques et physiques qu'il faut respecter. Trop de puissance, signal non-étudié pour le dit haut-parleur (non respect des fréquences admissibles), ondes limitées (clip) causant un effet d'échage et courant continu peuvent leur causer des dommages irremédiables. Les unités CS protègent automatiquement les enceintes d'un courant continu ou d'une sub-fréquence trop prononcée. Les enceintes médium et aigues, particulièrement les moteurs de compression sont très sensibles aux surpuissances occasionnelles, ou aux fréquences trop graves, qui peuvent les endommager très facilement. Prêtez une attention toute particulière aux connections quand vous travaillez sur ces matériels. Assurez-vous que la capacité de puissance (puissance peak) de votre amplificateur ne dépasse pas la puissance admissible de vos composants.

Un système de fusible peut être utilisé pour limiter la puissance délivrée à une enceinte. Ils ne représentent pas la solution idéale car ils sont à remplacer après chaque dépassement, et contrôlent plus l'intensité que le voltage d'un signal. De nombreux fusibles ont de plus des valeurs de résistance non négligeables et risquent donc de détériorer le signal de part l'énergie perdue (qui ne sera certainement pas uniforme sur les fréquences). Si vous optez pour un système de protection d'enceintes à fusibles, consultez le fabricant des enceintes pour connaître les importantes valeurs de fusible (temps de réponse,...) à utiliser.

N'envoyez pas de signal de fréquences plus graves que ce que l'enceinte réceptrice peut recevoir. Vous pourriez endommager votre haut-parleur même à moyenne puissance. Consultez les caractéristiques de vos enceintes pour déterminer la bande du signal à leur envoyer.

Maintenance et responsabilité d'utilisateur

Les unités CS ne demandent pas de maintenance particulière et ne devraient jamais nécessiter de réglages internes tout au long de leur durée de vie. Il est de votre responsabilité de lire attentivement les messages de précaution et d'utiliser correctement votre unité. Votre amplificateur est de forte puissance et travaille avec des tensions qui peuvent être fatales à l'homme. De plus, de nombreuses enceintes peuvent être gravement endommagées par une surpuissance. Lisez attentivement la section 'Protection des Haut-Parleurs' et renseignez-vous sur les capacités et fréquences admissibles de vos enceintes.

Réparation/informations de garantie

Dans le cas improbable où votre unité serait déficiente, celui-ci doit être retourné à un centre technique agréé, le distributeur ou directement à nos locaux. Pour plus d'informations, contactez directement notre service après-vente:

Téléphone: 601-483-5365 (USA)

Fax: [phone] (USA)

Pour une aide technique, vous pouvez faxer votre demande au service réparation : 601-486-1361 (USA)

De par la complexité de votre unité et les risques encourus d'électrocution, il est important que toute réparation soit effectuée par un technicien agréé. Au moindre problème, notifies-le à votre revendeur immédiatement. Assurez-vous de garder les emballages de votre unité, ils sont nécessaires si jamais vous devez envoyer votre unité à un centre technique ou distributeur. Il est de votre responsabilité de veiller au conditionnement de votre unité lors d'un éventuel retour. Si vous ne possédez plus les emballages d'origine, contactez votre revendeur/distributeur/installateur pour vous en fournir en remplacement.

Pour plus d'informations, visitez http://www.peavey.com.

Amplificateurs de puissance

SPECIFICATIONS

	CS 3000	CS 4000	CS 4080 HZ
Puisance mesurée 4 ohms (pont)	3,050 watts @ 1 kHz à <0.1% T.H.D.	4,000 watts @ 1 kHz à <0.1% T.H.D.	4,080 watts @ 1 kHz à <0.1% T.H.D.
Puisance mesurée 2 x 2 ohms	1,500 watts par canal @ 1 kHz <0.05% T.H.D. en utilisation des 2 canaux	2,000 watts par canal @ 1 kHz <0.1% T.H.D. en utilisation des 2 canaux	N/A
Puisance mesurée 2 x 4 ohms	1,025 watts par canal @ 1 kHz à <0.05% T.H.D. en utilisant les 2 canaux	1,350 watts par canal @ 1 kHz à <0.05% T.H.D. en utilisant les 2 canaux	2,040 watts par canal @ 1 kHz à <0.05% T.H.D. en utilisant les 2 canaux
Puisance mesurée 2 x 8 ohms	650 watts par canal @ 1 kHz à <0.05% T.H.D. en utilisant les 2 canaux	800 par canal @ 1 kHz at <0.05% T.H.D. en utilisant les 2 canaux	1,250 par canal @ 1 kHz at <0.05% T.H.D. en utilisant les 2 canaux
Puisance mesurée 1 x 2 ohms	2,000 watts @ 1 kHz à <0.1% T.H.D.	2,550 watts @ 1 kHz à <0.1% T.H.D.	N/A
Puisance mesurée 1 x 4 ohms	1,275 watts @ 1 kHz à <0.05% T.H.D.	1,600 watts @ 1 kHz à <0.05% T.H.D.	2,450 watts @ 1 kHz à <0.05% T.H.D.
Puisance mesurée 1 x 8 ohms	750 watts @ 1 kHz à <0.1% THD	900 watts @ 1 kHz à <0.1% THD	1400 watts @ 1 kHz à <0.1% THD
Impedance Minimum	2 ohms	2 ohms	4 ohms
Variation de Voltage Maximum RMS	86 volts	93 volts	115 volts
Réponse en fréquence Maximum	10 Hz - 100kHz; +0, -1.5dB à 1 watt	10 Hz - 100kHz; +0, -2 dB à 1 watt	10 Hz - 100kHz; +0, -0.75dB à 1 watt
Plage de puissance	10 Hz - 35 kHz; +0, -3 dB à la puissance sous 4 ohms	10 Hz - 35 kHz; +0, -3 dB à la puissance sous 4 ohms	10 Hz - 35 kHz; +0, -3 dB à la puissance sous 4 ohms
T.H.D. 2 x 2 ohms	<0.20% @ 1200 W par canal de 20 Hz à 20 kHz	<0.2% @ 1500 W par canal de 20 Hz à 20 kHz	N/A
T.H.D. 2 x 4 ohms	<0.1% @ 925 W par canal de 20 Hz à 20 kHz	<0.1% @ 1150 W par canal de 20 Hz à 20 kHz	<0.1% @ 1650 W par canal de 20 Hz à 20 kHz
T.H.D. 2 x 8 ohms	<0.1% @ 600 W par canal de 20 Hz à 20 kHz	<0.1% @ 750 W par canal de 20 Hz à 20 kHz	<0.1% @ 950 W par canal de 20 Hz à 20 kHz
Entées CMRR	> -55 dB @ 1 kHz	> -75 dB @ 1 kHz	> -75 dB @ 1 kHz
Gain de voltage	x 40 (32 dB)	x 40 (32 dB)	x 40 (32 dB)
Influence intercanal	> -55 dB, "A" (référence pondérée à la puissance 8 ohms)	> -70 dB, "A" (référence pondérée à la puissance 8 ohms)	> -70 dB, "A" (référence pondérée à la puissance 8 ohms)
Bruit	> -109 dB, "A" (référence pondérée à la puissance 4 ohms)	> -108 dB, "A" (référence pondérée à la puissance 4 ohms)	> -108 dB, "A" (référence pondérée à la puissance 4 ohms)
Temps de réponse	> 15V/us	> 15V/us	> 15V/us

	CS 3000	CS 4000	CS 4080 HZ
Facteur d'amortissement (8 ohms)	>500:1 @ 20 Hz - 1 kHz	>500:1 @ 20 Hz - 1 kHz	>500:1 @ 20 Hz - 1 kHz
Phase Response	+5 to - 15 degrees from 20 Hz to 20kHz	+5 to - 12 degrees from 20 Hz to 20kHz	+5 to - 12 degrees from 20 Hz to 20kHz
Sensibilité d'entrée	1.6V +/-3% pour 1kHz.@4 ohms 1.37 V +/-3% pour 1 kHz.@2ohms	1.84V +/-3% pour 1kHz.@4 ohms 1.58 V +/-3% pour 1 kHz.@2ohms	2.25V +/-3% pour 1kHz.@4 ohms
Impédance d'entrée	15 k ohms, symétrisée	15 k ohms, symétrisée	15 k ohms, symétrisée
Consommation électrique @ 1/8 de la puissance	1540 watts @ 2 ohms, 1000 watts @ 4 ohms, 610 watts @ 8 ohms	1825 watts @ 2 ohms, 1185 watts @ 4 ohms, 720 watts @ 8 ohms	1185 watts@ 4 ohms, 1835 watts @ 8 ohms
Consommation électrique@ 1/3 de la puissance	3650 watts @ 2 ohms, 2510 watts @ 4 ohms, 1535 watts @ 8 ohms	4535 watts @ 2 ohms, 2975 watts @ 4 ohms, 1835 watts @ 8 ohms	2975 watts @ 4 ohms, 1835 watts @ 8 ohms
Refroidissement	2 ventilateurs de 80 mm à 2 vitesses	2 ventilateurs de 80 mm à 2 vitesses	2 ventilateurs de 80 mm à 2 vitesses
Contrôles	2 attenuateurs, sélection de modes	2 attenuateurs, sélection de modes	2 attenuateurs, sélection de modes
Indicateurs LEDs	2 DDT/clipping, 2 Temoin/Alimentation, 2 présence de Signal	2 DDT/clipping, 2 Alimentation/Status, 2 présence de Signal	2 DDT/clipping, 2 Alimentation/Status, 2 présence de Signal
Protection	Temp, DC,allumage, subsonique, charges incorrectes, courts circuits	Temp, DC,allumage transitoire, subsonique, charges incorrectes, courts circuits	Temp, DC,allumage transitoire, subsonique, charges incorrectes courts circuits
Connections	connecteurs d'entrées combo XLR et 1/4 (6.35mm) entrée casque connecteurs de sortie par borniers ou Neutrik® Speakon®	connecteurs d'entrées combo XLR et 1/4 (6.35mm) entrée casque connecteurs de sortie par borniers ou Neutrik® Speakon®	connecteurs d'entrées combo XLR et 1/4 (6.35mm) entrée casque connecteurs de sortie par borniers ou Neutrik® Speakon®
Construction	Acier 16 ga. avec façade avant et grille aluminium	Acier 14 ga.avec façade avant et grille aluminium	Acier 16 ga.avec façade avant et grille aluminium
Dimensions	88.9 mm x 482.6 mm x 376.3 mm + 31.8 mm pour le support rack arrêté (3.5" x 19" x 14.81" + 1.25") (+1.5" profondeur de poignée)	88.9 mm x 482.6 mm x 376.3 mm + 31.8 mm pour le support rack arrêté (3.5" x 19" x 14.81" + 1.25") (+1.5" profondeur de poignée)	88.9 mm x 482.6 mm x 376.3 mm + 30.8 mm pour le support rack arrêté (3.5" x 19" x 14.81" + 1.25") (+1.5" profondeur de poignée)
Poids Net	18.05 kg (39.8 lbs.)	19.64 kg (43.3 lbs.)	21.45 kg (47.3 lbs.)
Poids	19.23 kg.(42.4 lbs.)	20.8 kg.(45.8 lbs.)	25.4 kg. (56 lbs.)

Toutes les mesures sont faites à 120 VAC, transformateur froid. La puissance sous 4 ohm est limitée dans le temps par un disjoncteur magnétique.
