CS 2000 - Amplificateur de puissance PEAVEY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur de puissance
Caractéristiques techniques principales	Stéréo, 2 canaux, 2000 watts RMS à 4 ohms
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	48.3 cm x 48.3 cm x 13.3 cm
Poids	12.7 kg
Compatibilités	Compatible avec divers systèmes de sonorisation et haut-parleurs
Fonctions principales	Contrôle du volume, protection contre les surcharges, refroidissement actif
Entretien et nettoyage	Nettoyer régulièrement avec un chiffon doux, vérifier les connexions
Pièces détachées et réparabilité	Pièces disponibles auprès du fabricant et des distributeurs agréés
Sécurité	Utiliser dans un environnement sec, éviter les surcharges électriques
Informations générales utiles	Idéal pour les concerts, événements en direct et installations fixes

FOIRE AUX QUESTIONS - CS 2000 PEAVEY

Comment connecter le PEAVEY CS 2000 à mon système audio ?

Pour connecter le PEAVEY CS 2000, utilisez des câbles XLR ou TRS pour relier les sorties de votre console de mixage aux entrées du amplificateur. Assurez-vous que les connexions sont sécurisées avant de mettre l'appareil sous tension.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord que l'alimentation est correctement branchée et que l'interrupteur d'alimentation est en position 'ON'. Si l'appareil ne s'allume toujours pas, testez la prise électrique avec un autre appareil pour vous assurer qu'elle fonctionne.

Comment régler le niveau de volume sur le PEAVEY CS 2000 ?

Utilisez le potentiomètre de niveau de chaque canal pour ajuster le volume. Commencez à un niveau bas et augmentez progressivement tout en surveillant les niveaux de sortie pour éviter la distorsion.

Pourquoi l'audio est-il déformé ou grésillant ?

La distorsion peut être causée par un niveau de signal trop élevé. Réduisez le niveau d'entrée à la source ou ajustez les potentiomètres de niveau sur l'amplificateur. Vérifiez également que les câbles ne sont pas endommagés.

Comment protéger mon PEAVEY CS 2000 contre la surchauffe ?

Assurez-vous que l'amplificateur dispose d'une ventilation adéquate. Ne l'utilisez pas dans des espaces confinés et gardez les grilles de ventilation dégagées. Évitez de faire fonctionner l'amplificateur à pleine puissance pendant de longues périodes.

Que faire si l'amplificateur surchauffe ?

Si l'amplificateur surchauffe, éteignez-le immédiatement et laissez-le refroidir. Vérifiez que les ventilateurs fonctionnent correctement et que les grilles de ventilation ne sont pas obstruées.

Comment savoir si mes haut-parleurs sont compatibles avec le PEAVEY CS 2000 ?

Vérifiez les spécifications de puissance et d'impédance de vos haut-parleurs. Le PEAVEY CS 2000 peut fonctionner avec une impédance de 4 à 8 ohms. Assurez-vous que la puissance des haut-parleurs est compatible avec la sortie de l'amplificateur.

Où puis-je trouver le manuel d'utilisation du PEAVEY CS 2000 ?

Le manuel d'utilisation est généralement disponible sur le site officiel de PEAVEY dans la section 'Support' ou 'Téléchargements'. Vous pouvez également contacter le service client de PEAVEY pour obtenir une copie.

MODE D'EMPLOI CS 2000 PEAVEY

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.

Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.

ATTENTION: Risques de choc électrique - NE PAS OUVRIR!

ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agi.

AVIS: Dans le but de réduire les risques d'incendie ou de décharge électrique, cet appareil ne doit pas être exposé à la pluie ou à l'humidité et aucun objet rempli de liquide, tel qu'un vase, ne doit être posé sur celui-ci. Avant d'utiliser cet appareil, lisez attentivement le guide fonctionnant pour avertissements supplémentaires.

ATTENTION: L'utilisation de tout appareil électrique doit être soumise aux précautions d'usage incluant:

C E

1. Lire ces instructions.
2. Gardez ce manuel pour de futures références.
3. Prétez attention aux messages de précautions de ce manuel.
4. Suivez ces instructions.
5. N'utilisez pas cette unité proche de plans d'eau.
6. N'utilisez qu'un tissu sec pour le nettoyage de votre unité.
7. N'obstruez pas les systèmes de refroidissement de votre unité et installez votre unité en fonction des instructions de ce manuel.
8. Ne positionnez pas votre unité à proximité de toute source de chaleur.
9. Connectez toujours votre unité sur une alimentation munie de prise de terre utilisant le cordon d'alimentation fourni.
10. Protégez les connecteurs de votre unité et positionnez les cablages pour éviter toutes déconnexions accidentelles.
11. N'utilisez que des fixations approuvées par le fabricant.
12. Lors de l'utilisation sur pied ou pôle de support, assurez-vous, dans le cas de déplacement de l'ensemble enceinte/support, de prévenir tout basculement intempestif de celui-ci. Il est conseillé de déconnecter du secteur libre en cas d'orage ou de durée prolongée sans utilisation.
13. Seul un technicien agrée par le fabricant est à même de réparer/contrôler votre unité. Celle-ci doit être contrôlée si elle a subi des dommages de manipulation, d'utilisation ou de stockage (humidité,...).
14. Ne déconnectez jamais la prise de terre de votre unité.
15. Si votre unité est destinée à être montée en rack, des supports arrière doivent être utilisés.
16. Note pour les Royaumes-Unis : Si les couleurs de connecteurs du câble d'alimentation ne correspondent pas au guide de la prise secteur, procédez comme suit :

a) Le connecteur vert et jaune doit être connecté au terminal noté E, indiquant la prise de terre ou correspondant aux couleurs verte ou verte et jaune du guide. b) Le connecteur Bleu doit être connecté au terminal noté N, correspondant à la couleur noire du guide. c) Le connecteur marron doit être connecté au terminal noté L, correspondant à la couleur rouge du guide.

1. Cet équipement électrique ne doit en aucun cas être en contact avec un quelconque liquide et aucun objet contenant un liquide, vase ou autre ne devrait être posé sur celui-ci.
2. Une exposition à des hauts niveaux sonores peut conduire à des dommages irréversibles de l'audition. La susceptibilité au bruit varie considérablement d'un individu à l'autre, mais une large majorité de la population expérimentera une perte de l'audition après une exposition à une forte puissance sonore pendant une durée prolongée. L'organisme de la santé américaine (OSHA) a produit le guide ci-dessous en rapport à la perte occasionnée:

Durée par jour (heures)	Niveau sonore moyen (dBA)
8	90
6	92
4	95
3	97
2	100
1 ½	102
1	105
½	110
¼ ou inférieur	115

D'après les études menées par le OSHA, toute exposition au-delà des limites décrites ci-dessus entraînera des pertes d'écoute chez la plupart des sujets. Le port de systèmes de protection (casque, oreillettes de filtrage,...) doit être observé lors de l'opération de cette unité ou des dommages irréversibles peuvent être occasionnés. Le port de ces systèmes doit être observé par toutes personnes susceptibles d'être exposées à des conditions au-delà des limites décrites ci-dessus.

Amplificateurs de puissance

Félicitations d'avoir choisi un amplificateur de puissance Peavey de la série CS. Ces unités sont conçues pour vous permettre une utilisation intensive sans problèmes de fiabilité ou d'utilisation. Le tout dans une unité compacte, ils proposent une circuiterie de pointe et des systèmes de protection qui ont fait la renommée de Peavey. L'un d'entre eux, le DDT™ (Distortion Detection), est un circuit qui permet d'optimiser les performances de l'amplificateur sous grande charge en analysant le signal et le maintenant dans la zone de travail de votre amplificateur. Le système de ventilation breveté des amplificateurs CS, une combinaison de ventilateur à vitesse variable et de radiateurs 'à tunnels' vous permettent de garder une efficacité maximum même après plusieurs heures d'utilisation.

Bien que ces unités soient d'une très grande facilité d'utilisation et sont protégées par un châssis d'acier robuste, il vous faut quand même respecter des règles simples pour en tirer le meilleur parti. Certains d'entre eux peuvent générer de grandes puissances et donc travailler sur des signaux à haut voltage.

POUR VOTRE PROPRE SECURITE ET CELLE DE VOTRE MATERIEL, LIZEZ ATTENTIVEMENT CE MANUEL.

Déballage

Inspectez votre unité lors du déballage. Au moindre problème, notifyez-le à votre revendeur immédiatement. Assurez-vous de garder les emballages de la rivière unité, ils seront nécessaires si jamais vous devez envoyer toute unité à un centre technique ou distributeur.

Installation

Votre unité est conçue pour de nombreuses applications, aussi bien en installation (système à demeure, home studio,...) qu'en système mobile. Elle est au format rack 19" standard et est équipée d'oreilles de fixation supplémentaires sur l'arrière.

Refroidissement

Les amplificateurs CS 1400 et 2000 utilisent un système de refroidissement à air forcé pour maintenir une parfaite température de fonctionnement. L'air est aspiré par les ventilateurs du panneau arrière, passe le long des radiateurs en forme de tunnels (pour le meilleur échange thermique possible) et est expulsé par le panneau avant. Si le radiateur atteint des températures élevées, une protection déconnectera la charge du côté concerné. Il est primordial d'avoir un excellent système de refroidissement. Si vous utilisez vos unités en Rack, ne jamais les faire fonctionner avec le couvercle avant fermé. De même, si vous l'arrête du rack est fermé, prévoyez au moins un espace libre tous les 3 amplificateurs de puissance.

Précautions d'utilisation

Assurez-vous que l'alimentation électrique est correcte pour votre unité (une étiquette précise les voltages et consommation de votre unité, située sur sa face arrière). Aucune garantie ne couvre les dommages créés à une unité par une mauvaise connexion d'alimentation. Reportez-vous au paragraphe 'Alimentation Electrique' pour plus d'informations sur ce sujet.

Note: Toujours éteindre et déconnecter de l'alimentation électrique votre unité avant de connecter/déconnecter les composants audio. Pour encore plus de sécurité, tournez les contrôles de gain de votre amplificateur au minimum.

Bien que votre unité dispose du circuit de montée en volume contrôlée RampUpTM, positionnez les gains au minimum à la mise en route est always une précaution intelligente. Que you les achetiez ou les assembliez vous-même, utilisez always des câbles et des connecteurs de bonne qualité, et portez un soin tout particulier aux soudures si nécessaires. La plupart des problèmes intermittents en diffusion sonore proviennent des câbles!

Consultez la charte de dimensions des câbles pour vous assurer de ne pas gaspiller une grande quantité de la puissance. Assurez-vous également que le mode de fonctionnement de votre amplificateur est approprié à votre situation. Reportez-vous aux sections plus loin dans ce manuel (modes Stéréo, Parallèles et Pont).

Connecter les entrées de votre unité (inputs)

Les connexions d'entrées sont des combo XLR / 1/4" Jack (acceptent les 2 standards sur la même connexion). Les entrées sont activement symétrisées. Vérifiez que vos autres unités partagent la même norme de connexion (annotées sur l'étiquette de votre unité). La sensibilité d'entrée de votre CS lui permettra de s'accommoder de la plupart des signaux.

Connecter les sorties de votre unité (outputs)

Tous les modèles ont 2 bornes par canal pour sorties. Ces bornes vous permettent d'utiliser des connecteurs bananes, fils dénudés ou brochés ou borniers. La méthode de connexion recommandée est via les connecteurs Speakon®. Les polarités sont indiquées sur le panneau arrière.

Alimentation électrique

La consommation électrique de votre amplificateur est donnée pour 1/8 de la puissance (signal musical normal) et 1/3 de la puissance (signal fort). La limite de consommation de votre unité est vérifiée par le disjoncteur. Consultez la table de spécifications pour la consommation électrique de votre unité. Assurez-vous que le voltage de votre source correspond à ce qu'attend votre unité. Aucune garantie ne couvre les dommages créés à une unité par une mauvaise connexion d'alimentation. Sauf commande spéciale, les unités respecteront la charte ci-dessous:

Amérique du Nord: - 120VAC/60Hz

Europe, Asie, Australie - 230/240VAC/60-50Hz

Amérique du Sud 120VAC/60Hz ou 240VAC/50Hz

Note: Toujours éteindre et déconnecter de l'alimentation électrique votre unité avant de connecter/déconnecter les composants audio. Pour encore plus de sécurité, tournez les contrôles de gain de votre amplificateur au minimum.

La Charté de Dimensions des Câbles

Stranded Cable Lgth. (ft.)	Wire Gauge (AWG)	Power Loss (8 ohm load)	Power Loss (4 ohm load)	Power Loss (2 ohm load)
5	18	0.81%	1.61%	3.2%
	16	0.51	1.02	2.0
	14	0.32	0.64	1.28
	12	0.20	0.40	0.80
	10	0.128	0.25	0.51
10	18	1.61%	3.2%	6.2%
	16	1.02	2.0	4.0
	14	0.64	1.28	2.5
	12	0.40	0.80	1.60
	10	0.25	0.51	1.01
40	18	6.2%	11.9%	22%
	16	4.0	7.7	14.6
	14	2.5	5.0	9.6
	12	1.60	3.2	6.2
	10	1.01	2.0	4.0
	8	0.60	1.20	2.4
80	18	11.9%	22%	37%
	16	7.7	14.6	26
	14	5.0	9.6	17.8
	12	3.2	6.2	11.8
	10	2.0	4.0	7.7
	8	1.20	2.4	4.7
Stranded Cable Lgth. (m)	Wire Gauge (mm²)	Power Loss (8 ohm load)	Power Loss (4 ohm load)	Power Loss (2 ohm load)
2	0.3	2.9%	5.6%	10.8%
	0.5	1.74	3.4	6.7
	0.75	1.16	2.3	4.5
	1.5	0.58	1.16	2.3
	2.5	0.35	0.70	1.39
	4	0.22	0.44	0.87
5	0.5	4.3%	8.2%	15.5%
	0.75	2.9	5.6	10.8
	1.5	1.45	2.9	5.6
	2.5	0.87	1.74	3.4
	4	0.55	1.09	2.2
	6	0.37	0.73	1.45
10	0.5	8.24%	15.5%	28%
	0.75	5.6	10.8	19.9
	1.5	2.9	5.6	10.8
	2.5	1.74	2.9	6.7
	4	1.09	1.74	4.3
	6	0.73	1.09	2.9
30	0.75	15.5%	25%	45%
	1.5	8.2	15.5	28
	2.5	5.1	9.8	18.2
	4	3.2	6.3	12.0
	6	2.2	4.3	8.2
	10	1.31	2.6	5.1

Pour le mode Stéréo (double canal), mettez votre unité hors-tension et positionnez le selector de mode en position Stéréo. Dans ce mode, les contrôles de gain affectent leurs canaux respectifs. Le signal à l'entrée 1 sera récupéré amplifié à la sortie 1, et de même pour le canal 2.

Pont

Deux canaux de votre unité peuvent être combinés comme un seul amplificateur mono de forte puissance (canaux 1 et 2). Prêtez une grande attention en mode Pont de part les voltages plus importants présents en sortie. Mettre votre unité hors-tension avant de positionner le sélecteur de mode en position Pont. Envoyez le signal à l'entrée 1 et connectez le système de haut-parleurs entre les deux points chauds des sorties (les bornes “1+POS” et “2+NEG” du connecteur Speakon® du canal 1). L'entrée du canal 2 devient une sortie dupliquant le signal de l'entrée du canal 1 pour faciliter la connexion à d'autres étages de puissance.

Contrairement aux modes Stéréo et Parallèle, où la borne négative est à la terre, les deux bornes utilisées en mode Pont possèdent des potentiels importants. La sortie 1 est en phase avec l'entrée, alors que le canal 2 engendrera un signal électriquement opposé. L'impédance de la charge d'enceinte ne doit pas descendre en dessous de 4 Ohms (2 Ohms par côté), ou la protection DDT se mettra en route pour réduire la puissance disponible.

En mode Pont, les contrôles des canaux jumelés (1 et 2) doivent être positionnés identiquement pour une bonne balance de travail entre les canaux.

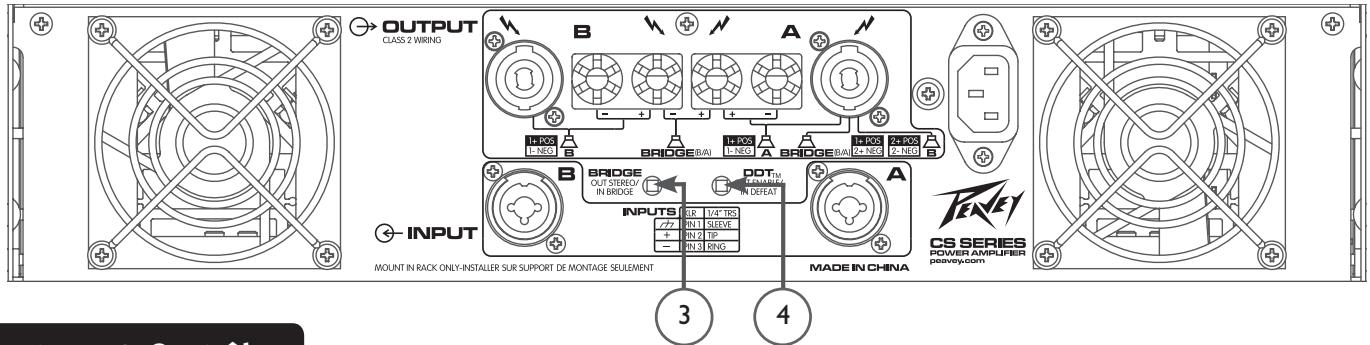

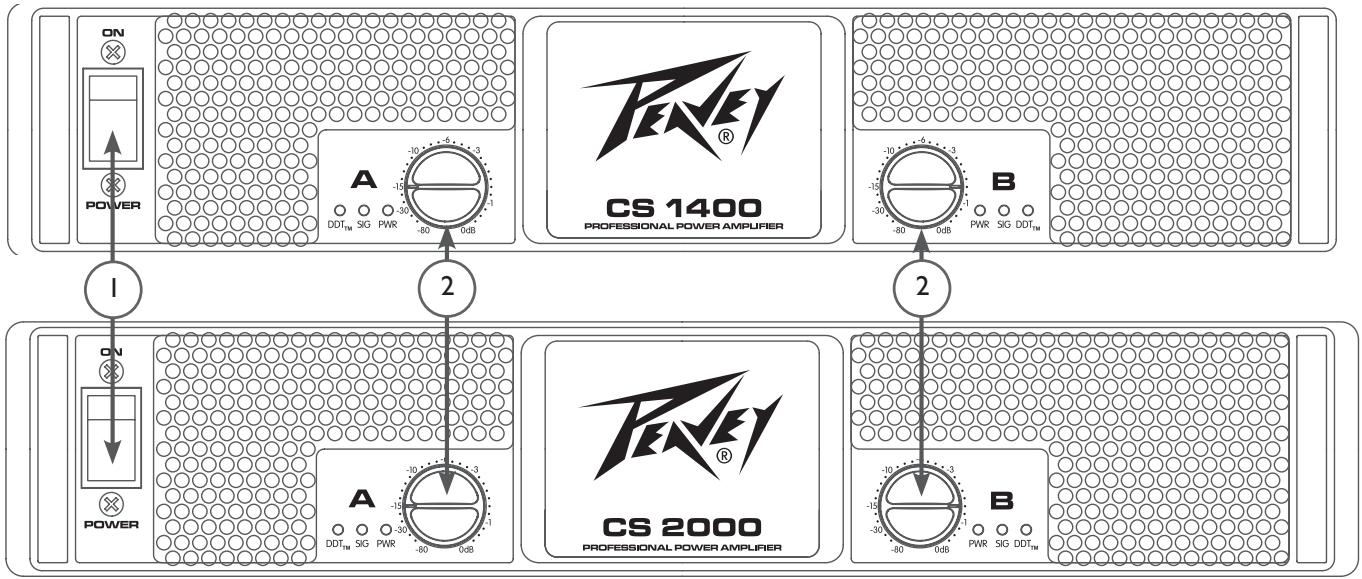

Sélecteurs & contrôles

Il y a deux disjoncteurs dans chaque unité. Ils permettent de limiter l'alimentation électrique et éviter toute surchauffe ou possible panne due à une mauvaise connexion. La valeur de ce disjoncteur a été décision pour permettre à votre unité de fonctionner normalement tout en protégeant votre unité. Son déclenchement ne devrait pas parvenir en utilisation normale, et indique qu'un courant trop important est drainé par votre unité.

Ces contrôles vous permettent d'ajuster le niveau d'entrée de chaque canal. Ils déterminent la 'puissance' du canal correspondant pour un signal d'entrée donné. Le gain augmente quand vous tournez horizontalement ce contrôle. Positionnez ces contrôles en position minimum (sens contre horaire) pour les mises sous et hors tension dans le but de protéger vos hauts-parleurs.

En mode Pont (Bridge), les contrôles des canaux jumelés (1 et 2) doivent être situés sur la même position pour obtenir une balance de travail entre les deux canaux. Reportez-vous à la section Mode Pont pour plus de détails.

Interrupteur DDTTM (4)

En utilisation normale, le circuit DDT devrait always be engaged (interrupteur en position sortie). Ce circuit permet de protégerr tout système d'enceintes en limitant la distortion de la signature.

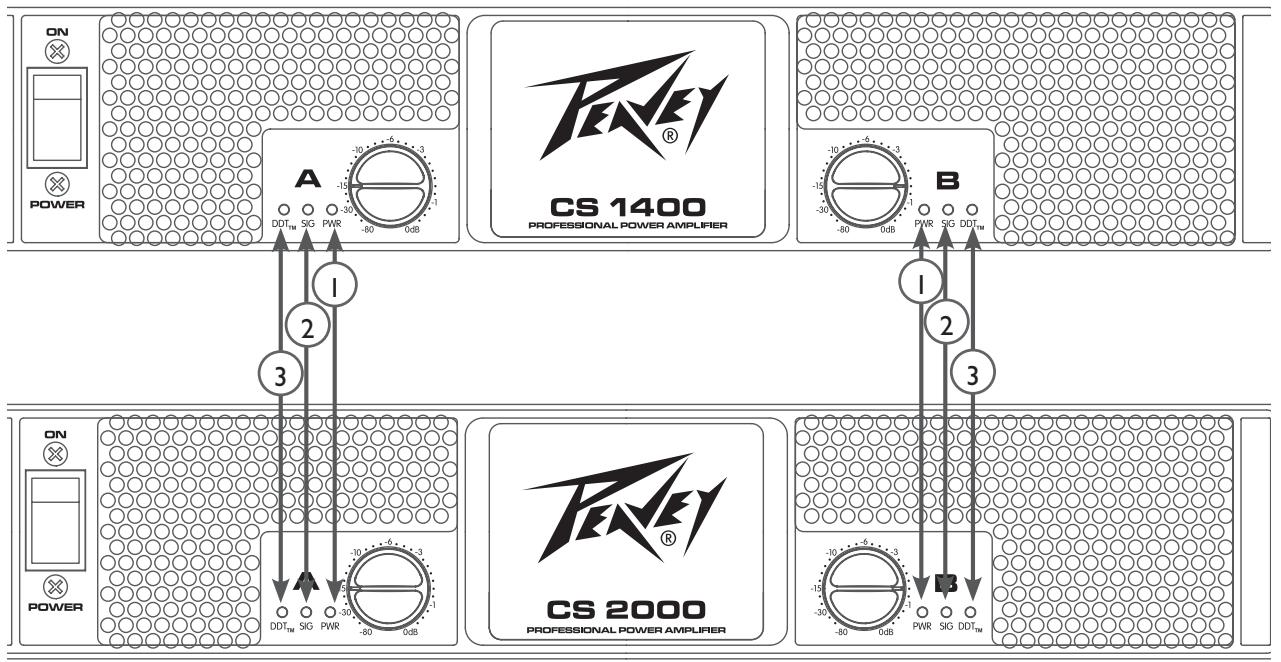

Indicateurs

Les unités de la série CS® sont munies de trois Leds d'indication par canal : PWR (power), SIG (signal), et DDT™ (Distortion Detection Technique). Ces Leds vous informent de l'état de fonctionnement du canal et vous préviennent d'éventuels problèmes.

PWR LED (1)

Cette LED vous indique que le canal est en état de fonctionnement.

Cette LED située en bas de l'afficheur s'illumine si vous unité produit un signal de plus de 1 Volts RMS ou reçoit 25mV en entrée avec l'atténuateur du panneau avant à 0dB. C'est utile pour vous confirmer la présence d'un signal à l'entrée de votre amplificateur.

DDT LED (3)

Ces indicateurs s'illuminent lorsque la compression DDT travaille sur le signal. Cette illumination doit rester intermittente pour éviter une déformation audible du signal. Si elle s'illumine constamment, vous devez diminuez le gain du signal amplifié. Reportez-vous à la Systèmes de Protection pour plus de détail.

Systèmes de protection

Les unités de la série CS® incorporent de nombreux systèmes de protection pour tout problème à eux-mêmes ou aux enceintes. Peavey a essayé de prendre l'appareil fiable, quelque soient les manipulations effectuées. Circuits de sortie ouvert, courant continu, mauvaise charge d'enceintes, surchauffe,... sont toutes des conditions pour lesquelles votre unité est équipée en protection. Si un canal est soumis à une distortion, le système DDT^TM réduira correspondamment le gain de ce canal, gardant le système fonctionnel, mais limitant la puissance disponible pour protéger les haut-parleurs. Quand un problème fait qu'un canal se met en protection, la Led PwR s'éteindra. Courant continu en sortie, fréquences sub-graves excessives ou températures de fonctionnement anormale font que le relais de sortie du canal correspondant coupera le signal en sortie, jusqu'à résolution de la cause du problème.

Dès qu'un canal est poussé trop fort, la DDT réduira le gain du signal pour le maintenir en deçà du seuil de coupure (clipping), protégeant vos enceintes de trop hauts voltages. La DDT s'activera pour les situations suivantes : effet de Larsen important, mauvais réglages (gain trop haut) ou un problème en amont de l'amplification de puissance. Un signal normal ne devrait pas engager la DDT. Seul un dépassement excessif de la limite des capacités de l'unité la déclenchera.

Test de charge LFC

Les unités CS sont équipées d'un nouveau circuit de protection qui permet aux amplificateurs de fonctionner quelque soit l'impédance de la charge d'enceinte, en limitant le gain correspondamment. Ce système est beaucoup plus performant que les systèmes purement limitatifs. Il est transparent sur le signal et donc inaudible.

Protection thermique

Les ventilateurs internes de votre unité sont prévus pour garder les radiateurs dans les limites de fonctionnement de l'amplificateur. Si l'un deux atteint 85°C, ce qui résulte certainement d'une obstruction du conduit de ventilation, le canal correspondant se déconnectera de la charge de sortie jusqu'à atteindre une température acceptable. Durant cette période, la Led PWR du canal s'éteindra, la Led DDT s'illuminera et les ventilateurs tourneront à leur vitesse maximale.

Court-circuit

Si une sortie est mise en court-circuit (problème d'enceinte !), le LFC et la protection thermique s'engageront. Le LFC détectera tout d'abord le problème et le traitera comme une impédance très faible (réduction drastique du gain). Si le problème persiste, la protection thermique déconnectera les sorties du canal correspondant.

Courant continu

Si un courant continu est détecté sur un canal, le relais de sortie déconnectera les sorties correspondantes pour éviter d'endommager les enceintes. La Led DC s'illumine pour indiquer cette situation.

Protection de mise sous/hors tension

À l'allumage, votre unité se mettra en mode de protection, avec les sorties déconnectées pour environ 4 secondes (temps de stabilisation des composants). Le gain du signal est graduellement augmenté jusqu'à la valeur du contrôle du canal correspondant. En cas de mise hors tension, les sorties se déconnectent immédiatement pour éviter tout bruit parasite dans les enceintes.

Protection des haut-parleurs

Tous les haut-parleurs ont des limites de fonctionnement, thermiques et physiques qu'il faut respecter. Trop de puissance, signal non-étudié pour le dit haut-parleur (non respect des fréquences admissibles), ondes limitées (clip) causant un effet d’échelonnement et courant continu ne peuvent leur causer des dommages irrémédiables. Les unités CS® protègent automatiquement les enceintes d’un courant continu ou d’une sub-fréquence trop prononcée. Les enceintes médium et aigues, particulièrement les moteurs de compression sont très sensibles aux surpuissances occasionnelles, ou aux fréquences trop graves, qui peuvent les endommager très facilement. Prêtez une attention toute particulière aux connections quand vous travaillez sur ces matériels. Assurez-vous que la capacité de puissance (puissance peak) de votre amplificateur ne dépasse pas la puissance admissible de vos composants.

Un système de fusible peut être utilisé pour limiter la puissance délivrée à une enceinte. Ils ne représentent pas la solution idéale car ils sont à remplacer après chaque dépassement, et contrôlent plus l'intensité que le voltage d'un signal. De nombreux fusibles ont de plus des valeurs de résistance non négligeables et risquent donc de détériorer le signal de part l'énergie perdue (qui ne sera certainement pas uniforme sur les fréquences). Si vous optez pour un système de protection d'enceintes à fusibles, consultez le fabricant des enceintes pour connaître les valeurs de fusible (temps de réponse,...) à utiliser.

N'envoyez pas de signal de fréquences plus graves que ce que l'enceinte réceptrice peut recevoir. Vous pourriez endommager ce haut-parleur même à moyenne puissance. Consultez les caractéristiques de vos enceintes pour déterminer la bande du signal à leur envoyer.

Maintenance et responsabilité d'utilisateur

Les amplificateurs CS ne demandent pas de maintenance particulière et ne devraient jamais nécessiter de réglages internes tout au long de leur durée de vie. Il est de votre responsabilité de lire attentivement les messages de précaution et d'utiliser correctement votre unité. Notre amplificateur est de forte puissance et travaille avec des tensions qui peuvent être fatales à l'homme. De plus, de nombreuses enceintes peuvent être gravement endommagées par une surpuissance. Lisez attentivement la section 'Protection des Haut-Parleurs' et renseignez-vous sur les capacités et fréquences admissibles de vos enceintes.

Réparation/informations de garantie

Dans le cas improbable où votre unité serait déficiente, celui-ci doit être retourné à un centre technique agréé, le distributeur ou directement à nos locaux. Pour plus d'informations, contactez directement notre service après-vente :

Téléphone: 601-483-5365 (USA)

Fax: [phone] (USA)

Pour une aide technique, vous pouvez faxer votre demande au service réparation : 601-486-1361 (USA)

De par la complexité de votre unité et les risques encourus d’électrocution, il est important que toute réparation soit effectuée par un technicien agréé. Au moindre problème, notifiez-le à votre revendeur immédiatement. Assurez-vous de garder les emballages de votre unité, ils seront nécessaires si jamais vous devez envoyer votre unité à un centre technique ou distributeur. Il est de votre responsabilité de veiller au conditionnement de votre unité lors d’un éventuel envoi. Si vous ne possédez plus les emballages d’origine, contactez votre revendeur/distributeur/installateur pour vous en fournir en remplacement.

Pour plus d'informations, visitez http://www.peavey.com.

Amplificateurs de puissance

CS 1400 CS 2000

Puisance mesurée 4 ohms (pont)	1,400 watts @ 1 kHz <0.1% THD	2,150 watts @ 1 kHz <0.1% THD
Puisance mesurée 2 x 2 ohms	700 watts par canal @ 1 kHz <0.1% THD en utilisation des 2 canaux	1,075 watts par canal @ 1 kHz <0.1% THD en utilisation des 2 canaux
Puisance mesurée 2 x 4 ohms	500 watts par canal @ 1 kHz <0.1% THD en utilisation des 2 canaux	760 watts per channel @ 1 kHz <0.1% THD en utilisation des 2 canaux
Puisance mesurée 2 x 8 ohms	330 watts par canal @ 1 kHz <0.1% THD en utilisation des 2 canaux	490 watts par canal @ 1 kHz <0.1% THD en utilisation des 2 canaux
Puisance mesurée 1 x 2 ohms	785 watts @ 1 kHz à <0.1% THD	1,200 watts @ 1 kHz à <0.1% THD
Puisance mesurée 1 x 4 ohms	550 watts @ 1 kHz à <0.1% THD	830 watts @ 1 kHz à <0.1% THD
Puisance mesurée 1 x 8 ohms	345 watts @ 1 kHz à <0.1% THD	515 watts @ 1 kHz à <0.1% THD
Impedance Minimum	2 ohms	2 ohms
Variation de Voltage Maximum RMS	61 volts	72 volts
Réponse en fréquence Maximum	10 Hz - 25 kHz; +0, -1 dB à 1 watt	10 Hz - 25 kHz; +0, -1 dB à 1 watt
Plage de puissance	10 Hz - 35 kHz; +0, -3 dB à la puissance sous 2 ohms	10 Hz - 35 kHz; +0, -3 dB à la puissance sous 2 ohms
T.H.D. 2 x 2 ohms	<0.20% @ 560 W par canal de 20 Hz à 20 kHz	<0.2% @ 800 W par canal de 20 Hz à 20 kHz
T.H.D. 2 x 4 ohms	<0.20% @ 425 W par canal de 20 Hz à 20 kHz	<0.2% @ 675 W par canal de 20 Hz à 20 kHz
T.H.D. 2 x 8 ohms	<0.15% @ 300 W par canal de 20 Hz à 20 kHz	<0.15% @ 440 W par canal de 20 Hz à 20 kHz
SMPTE IMD	<0.1% 60 Hz et 7 kHz, 250 W @ 4 ohms	<0.1% 60 Hz et 7 kHz, 250 W @ 4 ohms
Temps de réponse	17 V/uS	17 V/uS
Facteur d'amortissement (8 ohms)	>400:1 @ 20 Hz - 400 Hz	>400:1 @ 20 Hz - 400 Hz
Entées CMRR	>-101 dB @ 1 kHz	>-101 dB @ 1 kHz
Gain de voltage	x 40 (32 dB)	x 40 (32 dB)
Sensibilité d'entrée	0.910 V @ 2 ohms, 1.13 V @ 4 ohms, 1.26 V @ 8 ohms	1.14 V @ 2 ohms, 1.35 V @ 4 ohms, 1.54 V @ 8 ohms
Impédance d'entrée	20k ohms, symétrisée	20k ohms, symétrisée

Amplificateurs de puissance

CS 1400 CS 2000

Bruit	> -107 dB, "A" (référence pondérée à la puissance 4 ohms)	> -109 dB, "A" (référence pondérée à la puissance 4 ohms)
Influence intercanal	> -74 dB, "A" (référence pondérée à la puissance 4 ohms)	> -60 dB, "A" (référence pondérée à la puissance 4 ohms)
Consommation élèctrique @ 1/8 de la puissance	745 watts @ 2 ohms, 505 watts @ 4 ohms, 325 watts @ 8 ohms	1,090 watts @ 2 ohms, 745 watts @ 4 ohms, 445 watts @ 8 ohms
Consommation élèctrique@ 1/3 de la puissance	1,930 watts @ 2 ohms, 1,235 watts @ 4 ohms, 815 watts @ 8 ohms	2,715 watts @ 2 ohms, 1765 watts @ 4 ohms, 1,155 watts @ 8 ohms
Refroidissement	2 ventilateurs de 80mm à 2 vitesses	2 ventilateurs de 80mm à 2 vitesses
Contrôles	2 atténuates en face avant, sélecteur de mode en face arrêté, interrupteur DDT* en face arrêté	2 atténuates en face avant, sélecteur de mode en face arrêté, interrupteur DDT* en face arrêté
Indicateurs LEDs	2 DDT/clipping, 2 Alimentation/Status, 2 présence de Signal	2 DDT/clipping, 2 Alimentation/Status, 2 présence de Signal
Protection	Temp, DC,allumage, subsonique, charges incorrectes et courts circuits	Temp, DC,allumage, subsonique, charges incorrectes et courts circuits
Connections	connecteurs d'entrées combo XLR et Jack 1/4 (6.35mm), connecteurs de sortie par borniers ou Speakon®, connecteurs d'alimentation IEC	connecteurs d'entrées combo XLR et Jack 1/4 (6.35mm), connecteurs de sortie par borniers ou Speakon®, connecteurs d'alimentation IEC
Construction	16 ga. Acier avec façade avant et grille aluminium	16 ga. Acier avec façade avant et grille aluminium
Dimensions	88.9 mm x 482.6 mm x 376.3 mm + 31.8 mm pour le support rack arrêté (3.5" x 19" x 14.81" + 1.25") (+1.5" profondeur de poignée)	88.9 mm x 482.6 mm x 376.3 mm + 31.8 mm pour le support rack arrêté (3.5" x 19" x 14.81" + 1.25") (+1.5" profondeur de poignée)
Poids	36.3 lbs. (16.46 kg.)	41.6 lbs. (18.87 kg.)
Poids Net	32.7 lbs. (14.83 kg.)	36.3 lbs. (16.46 kg.)
