Herzlichen Glückwunsch zum Kauf einer Endstufe der CS Series von Peavey! Die Versteller der CS Series wurden für einen zuverländigen Betrieb und lange Lebensdauer entwickelt. In einem robusten, kompakten Gerät bieten sie die übbragende Schallleistung und die unübertroffene Zuverlösigkeit, für die Peavey besteht ist. Fortschrittliche Technologien und umfassende Schutzschaltungen ermöglichen einen effizienteren Betrieb auch bei problematischen Lasten und Energiebedingungen. Die exklusive DDT™-Schaltung (Distortion Detection Technique) gewährleistet einen störungsfreien Betrieb auch bei niedrigen Lasten bis zu 2 Ohm, schützt die Lautsprecher und gewährleistet ungestörte Schallleistung selbst unter extremer Überlastung. Die hochleistungsfähigen Peavey-Produkte sind mit tunnelgekühnten Kühlkörpersn und Gleichstromluftern mit zweistufiger Drehzahl für kontinuierlich niedrigere allgemeine Betriebstemperatur ausgestattet, was die Lebensdauer des Endstufen-Transistors verlangert.

Obwohl die Veränder der Peavey CS Series relativ einfach zu bedieren und in ultrastarken Stahlgehäussen untergebracht sind, birgt ihr unsachgemäßer Einsatz Gefahren. Einige Veränder der CS Series sind Hochleistungsveränder, die hohe Spannungen und Ströme mit Frenzen bis zu 30 kHz abgeben können. Achten Sie beim Einsatz dieser Veränderkemmer auf sichere Betriebsverfahren.

LESEN SIE SICH BITTE DIE ABSCHNITTE ÜBER WICHTIGE SICHERHEITSHINWEISE SOWIE ÜBER EINGANG, AUSGANG UND STROMANSCHLUSS DURCH, UM IHRE SICHERHEIT ZU GEWÄHRLEISTEN.

Auspacken

Untersuchen Sie den Verstärker beim Auspacken. Sollten Sie Beschädigungen feststellen, informieren Sie unverzüglich ihren Handlcr. Nur der Empfanger (der Handler, bei dem Sie das Gerat gkauft haben) kann gegenüber dem Spediteur einen Anspruch aufgrund von Transportschaden geltend machen. Heben Sie den Karton und samlliches Verpackungsmaterialitte auf.Solletesirendwannimmalerforderlichsein,dasGerat zu Peavey oder zu einem unserer Buros,Kundendienstzentren oder Handler zuruckzuschicken, verwenden Sie dazuitte ausschlieblich die Original-Werksverpackung. Sollte keine Versandverpackung mehr vorhanden sein, bitten Sie Peavey um Erssatz.

Montage

Die Veränder der CS Series werden in genormten 19"-Racks montiert. Zur zusätzlichen Veränderung sind Montageösen auf der Rückseite angebracht; dies wird für vorübergehende Installationen wie etwa mobile oder Tour-Beschallungssysteme empfohlen. Aufgrund der Kabel und Anschlüsse auf der Rückseite wird die Befestigung der hinteren Montageösen an den Schieren durch einen rechtwinkligen Schraubendreher, einen Winkelschraubendreher oder einen Sechskantschluss erreichtert.

Kühlanforderungen

Die Verstärker der CS Series arbeiten mit einem Fremdkühlsystem, das eine niedrige gleichmäßige Betriebstemperatur gewährleistet. Luft wird durch Lüfter auf der Rückseite in den Verstärker eingesaugt, lauft durch die Kührippen der tunnelartigen Kanalkühlke rörper und wird durch das Gitter an der Vorderseite wieder abgegeben. Wird einer der Kühlke rörper zu heiß, schaltet seine Sensorschaltung das Signal für diesen jeweiligen Kanal stumm. An der Rückseite des Verstärkers muss ein Luftinlass zum Einsagen der Kühluft gelassen werden. Wird der Verstärker im Rack montiert, damit das Rack halten nicht mit Turen oder Abdeckungen verschlossen werden. Die Zuluft muss unbehindert strömen können. Zudem muss sichergestellt werden, dass eine (1) Standard-Rack-Höhe für jeweils drei montierte Endstufen offen bleibt.

Einleitung

Sicherheitshinweise für den Betrieb

Achten Sie darauf, dass die Netzspannung korrekt ist und mit den Angaben auf der Rückseite des Verstärkers übereinstimmt. Schäden, die aufgrund des Anschlusses des Verstärkers an eine ungeeignete Wechselspannung entstehen, werden nicht von der CS®-Series-Garantie abgedeckt. Nähere Informationen zur erforderlichen Spannung finden Sie im Abschnitt Netzanschluss.

Hinweis: Schalten Sie den Verstärker immer aus und trennen Sieihn vom Netz, bevor Sie Audiogeräte anschlieben. Als zusätzliche Vorschtsmaßnahme sollenn Sie vor dem Einsatz die Dämpfer herunterdrehen.

Drehen Sie vor dem Einschalten die Dämpfer herunter, um eine Beschädigung der Laatsprecher zu vermeiden, falls an den Eingängen hohe Signalpegel vorliegen sollenn. Verwenden Sie immer hochwertige Eingangs- und Laatsprecherkabel, um einen störungsfreien Betrieb zu gewährleisten. Die meisten Probleme durch Ausfälle werden durch defekte Kabel verursacht.

Die geeigneten Durchmesser für verschiedene Lastimpedanzen und Kabellängen finden Sie in den Kabelstärkentabelnen (Seite 9). Denken Sie daran, dass der Kabelwiderstand die Leistung des Verständers auf zweifache Weise beeinträchtigt: Durch direkten Leistungsverlust aufgrund des Widersands (I²R-Verlust) und durch Verringerung der Gesamtlastimpedanz. Achten Sie zudem daraufuf, dass der Modusschalter für die gewünschte Anwendung korrekt eingestellt ist. Näheres dazu finden Sie in den Abschnitten Stereo-, Parallel- und Bridged-Mono-Betrieb.

Anschluss der Eingänge

Die Eingangsanschlüsse erfolgen über die 3-poligen XLR- (Stift 2+) oder 6,3-mm-Kombi-Buchsen auf der Rückseite des Verständerkers. Die Eingänge sind aktiv symmetriert und der Überlastpunkt ist hoch genug, sodass der maximale Ausgangspiegel nahezu jeder Signalquelle toleriert wird.

Anschluss der Ausgänge

Alle Modelle sind mit zwei Ausgangsanschlüssen (Lautsprecheranschlüssen) pro Kanal ausgestattet. Die Kabel konnen mittels Bananenstecker, Greifer oder blankem Draht an die Fünfwege-Anschlussklemmen angeschlossen werden. Empfohlen wird der Anschluss über die Speakon®-Buchsen. Die Anschlussbelegung ist auf der Rückseite angegeben.

Netzanschluss

Der Leistungsbedarf der Veränder der CS Series ist auf 1/8 (übliche Musikbedingungen) und 1/3 (extreme Musikbedingungen) ausgelegt. Der Nennwert der Starkstromaufnahme wird nur über den Leistungsschalter auf der Vorderseite begrenzt. Den Strombedarf der jeweiligen Veränder konnen Sie den technischen Daten im Anhang enthalten. Wenn bei Bestellung nicht anders angegeben, werden die an die Kunden versandten Peavey-Veränder folgendermaßen konfiguriert:

Nordamerika - 120VAC/60Hz

Europa, Asien, Australien - 230/240VAC/60-50Hz

Südamerika - 120VAC/60Hz oder 240VAC/50Hz

Hinweis: Schalten Sie den Verstärker immer aus und trennen Sieihn vom Netz, bevor Sie Audiogerte anschlieben. Als zusätzliche Vorsichtsmaßnahme sollenn Sie vor dem Einsatzen die Dämpfer herunterdrehen.

Kabelstärkentabelten

Stranded Cable Lgth. (ft.)	Wire Gauge (AWG)	Power Loss (8 ohm load)	Power Loss (4 ohm load)	Power Loss (2 ohm load)
5	18	0.81%	1.61%	3.2%
	16	0.51	1.02	2.0
	14	0.32	0.64	1.28
	12	0.20	0.40	0.80
	10	0.128	0.25	0.51
10	18	1.61%	3.2%	6.2%
	16	1.02	2.0	4.0
	14	0.64	1.28	2.5
	12	0.40	0.80	1.60
	10	0.25	0.51	1.01
40	18	6.2%	11.9%	22%
	16	4.0	7.7	14.6
	14	2.5	5.0	9.6
	12	1.60	3.2	6.2
	10	1.01	2.0	4.0
	8	0.60	1.20	2.4
80	18	11.9%	22%	37%
	16	7.7	14.6	26
	14	5.0	9.6	17.8
	12	3.2	6.2	11.8
	10	2.0	4.0	7.7
	8	1.20	2.4	4.7
Stranded Cable Lgth. (m)	Wire Gauge (mm²)	Power Loss (8 ohm load)	Power Loss (4 ohm load)	Power Loss (2 ohm load)
2	0.3	2.9%	5.6%	10.8%
	0.5	1.74	3.4	6.7
	0.75	1.16	2.3	4.5
	1.5	0.58	1.16	2.3
	2.5	0.35	0.70	1.39
	4	0.22	0.44	0.87
5	0.5	4.3%	8.2%	15.5%
	0.75	2.9	5.6	10.8
	1.5	1.45	2.9	5.6
	2.5	0.87	1.74	3.4
	4	0.55	1.09	2.2
	6	0.37	0.73	1.45
10	0.5	8.24%	15.5%	28%
	0.75	5.6	10.8	19.9
	1.5	2.9	5.6	10.8
	2.5	1.74	2.9	6.7
	4	1.09	1.74	4.3
	6	0.73	1.09	2.9
30	0.75	15.5%	25%	45%
	1.5	8.2	15.5	28
	2.5	5.1	9.8	18.2
	4	3.2	6.3	12.0
	6	2.2	4.3	8.2
	10	1.31	2.6	5.1

Betriebsmodi

Stereobetrieb

Für den Stereobetrieb (mit zwei Kanälen) schalten Sie den Verständner aus und stellen die Moduswahlschalter auf der Rückseite auf die ausgerastete (herausgezogene) Position. In dieser Modus arbeiten beiden Kanäle unabhängig voneinander, wobei ihre jeweiligen Pegel über die Eingangsdämpfer geregelt werden. Ein Signal am Eingang von Kanal A erzeugt somit ein verstärktes Signal am Ausgang von Kanal A, während ein Signal am Eingang von Kanal B ein verstärktes Signal am Ausgang von Kanal B erzeugt.

Bridged-Mono-Betrieb

Beide Verstärkerkanäle können gebrüct werden, um einen äußert leistungsfähigen Mono-Verstärker mit einem Kanal einzurichten. Gehen Sie beim Betrieb im Bridged-Modus mit äußerster Vorsicht vor, da an den Ausgangsklemmen möglichcherweise tõdliche Spannung vorliegen kann. Zum Brücken des Verstärkers drücken Sie den Bridge-Schalter auf der Rückseite in die Position IN. Schreiben Sie das Signal an den Eingang von Kanal A an, und schreiben Sie die Laatsprecher über die spannungsführenden Ausgänge (die „+“-Anschlussklemmen) der Kanäle A und B an. Im Bridged-Mono-Betrieb ist nur der Eingangsdämpfer von Kanal A aktiv.

Anders als beim Stereo-Modus, bei dem eine Seite{jedes Ausgangs geerdet ist, sind im Bridged-Modus beide Seiten spannungsfuhrend. Die Seite von Kanal A hat dieselbe Polaritat wie sein Eingang, wobei die Mindestnennlastimpedanz im Bridged-Modus 4 Ohm beträgt (was dem Betrieb beider Kanale bei 2 Ohm entspricht). Durch das Treiben gebruckter Lasten von unter 4 Ohm wird die DDTTM-Schaltung aktiviert (siehe Abschnitt Anzeigen), was zu einem Leistungsverlust führt und eine Wärmeüberlastung (Überhitzung) zur Folge haben kann.

VORDERSEITE

RÜCKSEITE

SCHALTER UND REGLER

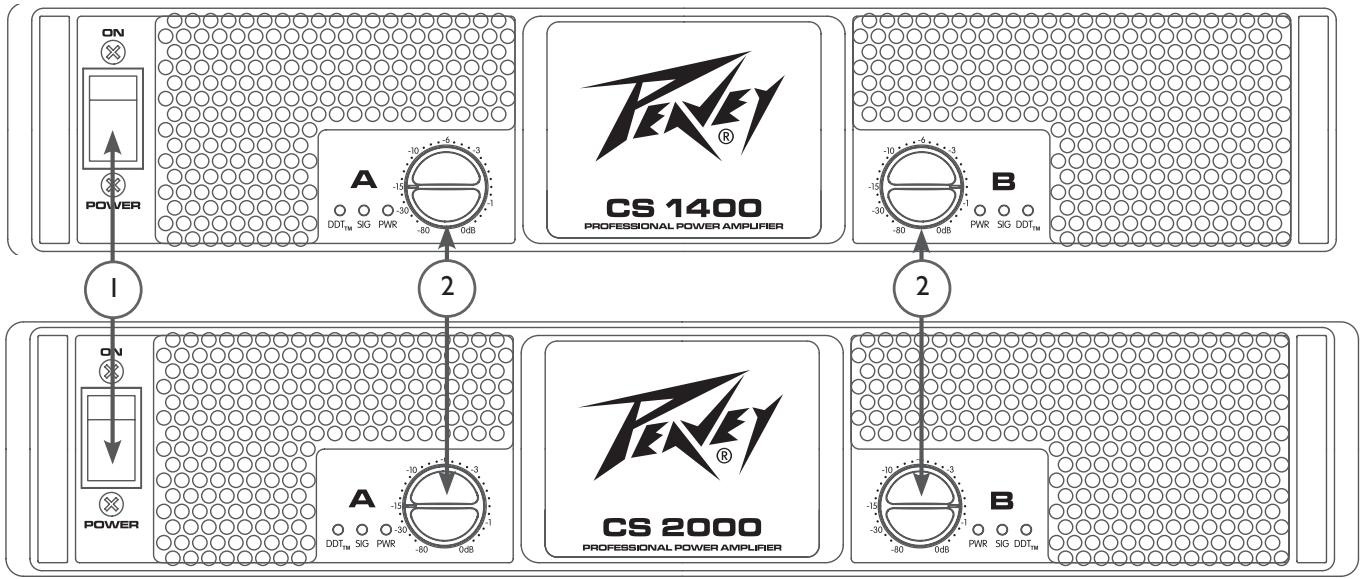

Wechselstrom-Netzschalter/Leistungsschalter (1)

Die Veränder der CS® Series sind mit einem kombinierten Wechselstrom-Netzschalter bzw. Leistungsschalter auf der Vorderseite ausgestattet. Schaltet sich der Schalter während des Normalbetriebs aus, drücken Sie einmal in die Position ON darüber. Bleibt der Schalter nicht auf ON, muss der Veränder gewartet werden.

Eingangsdampfer (2)

Drehen Sie die Dämpfer, falls möglich, immer vollständig im Uhrzeigersinn auf, um einen optimalen System-Headroom zu gewährleisten. Die Eingangsdämpferregler (einer für Kanal A, einer für Kanal B) befinden sich auf der Vorderseite und dampfen den Signalpegel (zw. Gain) der jeweiligen Verstärkerkanä in sümttlichen Modi. Angaben zur Standard-Spannungsverständigung sowie zur Eingangsempfindlichkeit finden Sie in den technischen Daten am Ende dieser Anleitung.

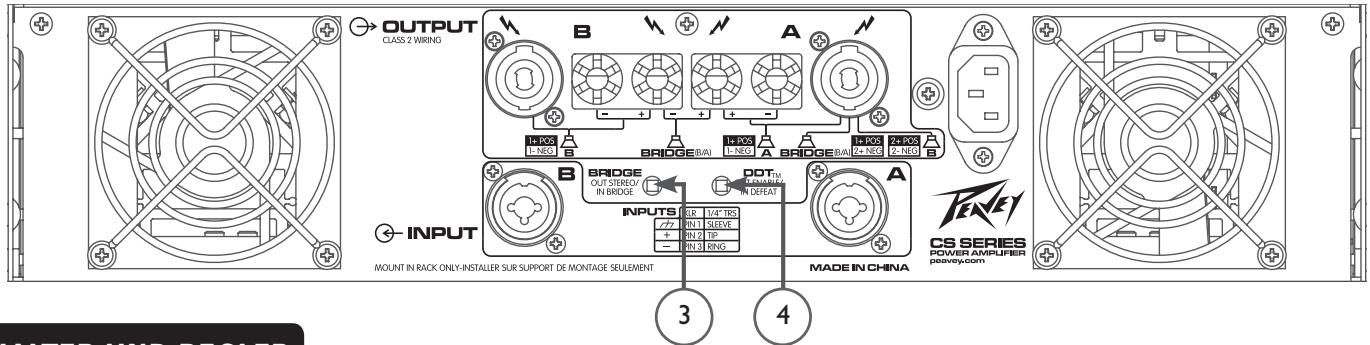

Bridge-Wahlschalter (3)

Mit dem Bridge-Wahlschalter auf der Rückseite wird der Veränder in den Stereo- (zwei Kanäle) oder Bridged-Mono-Modus geschaltet. Der Bridge-Wahlschalterarf nicht bei eingeschalteten Veränder betätig werden. Weitere Informationen dazu finden Sie in den Abschnitten Stereo- und Bridged-Mono-Betrieb.

DDT ^TM -Defeat-Schalter (4)

Im Normalbetrieb sollte die DDT-Schaltung aktiviert bleiben. Dazu wird der DDT-Defeat-Schalter Herausgezogen. Dies verhindert übermäßige Verzerrung und mögliche Beschädigung der Lautsprecher.

ANZEIGEN

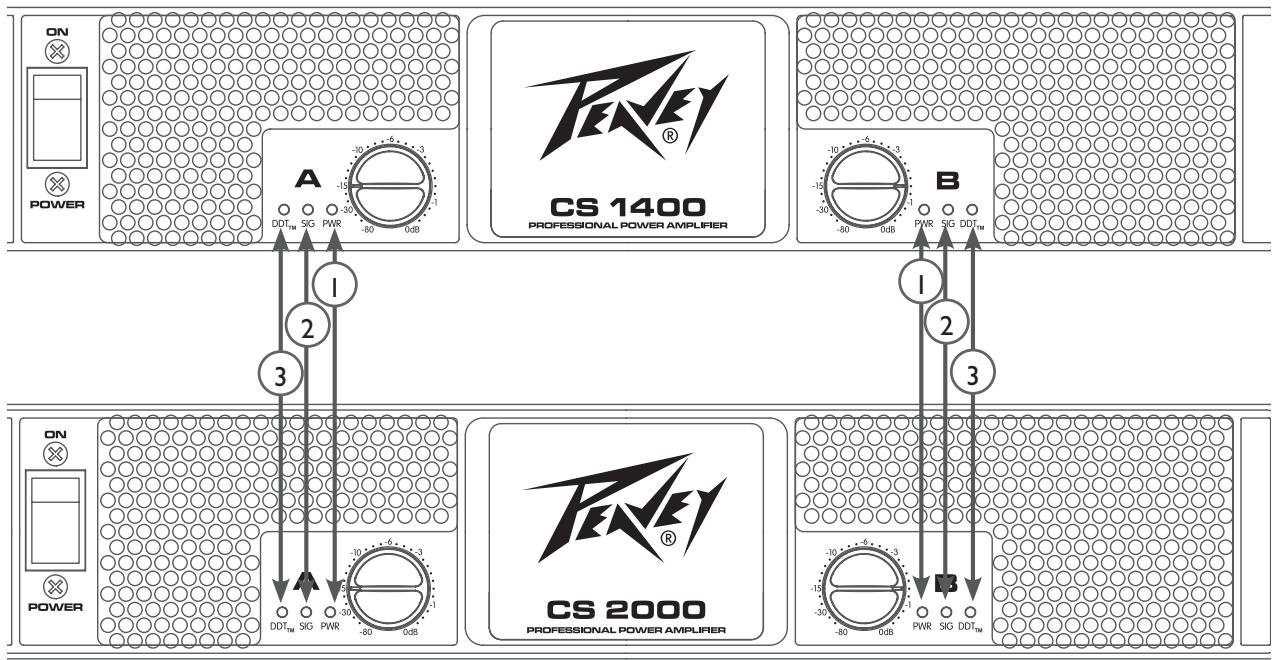

Die Veränder der CS® Series sind mit drei LED-Anzeigen pro Kanal auf der Vorderseite ausgestattet: PWR (Power), SIG (Signal) und DDT™ (Distortion Detection Technique). Die LED-Anzeigen informieren den Anwender über den Betriebsstatus des jeweiligen Kanals und warnen vor möglichen Störungen.

PWR-LED (1)

Die Power-LED zeigt an, dass das Gerät in Betrieb ist. Sie leuchtet beim Normalbetrieb sowie auch bei aktivierter DDT-Schaltung des Kanals auf.

SIG-LED (2)

Die Signal-LED leuchtet auf, wenn der zugehörige Kanal bei einer Dämpfung der Knöffe auf der Vorderseite von 0 dB ein Ausgangssignal von über 1 V RMS oder 25mV erzeugt. Hiermit lässt sich einfacher ermitteltn, ob ein Signal den Verträger erreicht und von ihm verstärkt wird. Leuchtet die Signal-LED, ohne dass etwas zu horen ist, liegt bzw ein Signal am Verträger vor, aber hinter dem Verträger, z.B. in den Kabeln oder Laatsprechern, besteht eine Störung.

DDT-LED (3)

Die DDT-LED eines Kanals leuchtet beim Einsetzen von Clipping auf. Blinken die LEDs rasch und intermittierend, befindet sich der Canal an der Schwelle zum Clipping. Leuchten sie kontinuierlich und hell auf, Grenzt der Veränder das Clipping ein oder verringgert die Veränderung um zu verhindern, dass stark gekappte Wellenformen die Laatsprecher erreichen. Weitere Informationen dazu finden Sie unter Schutz durch Distortion Detection Technique im Abschnitt Schutzfunktionen.

Die Peavey CS Series ist mit verschiedenen Schaltungen ausgestattet, durch die Verstärker und Lautsprecher in nahezu jeder Situation geschützt werden. Peavey hat die Verstärker so narrensicher wie möglich und dazu unempfindlich gegenüber Kurzschluss, Leerlauf, ungeeigneten Lasten, Gleichspannung und Überhitzung gemacht. Schaltet ein Kanal in den DDT™-Modus zur Gain-Verringerung, leuchtet die DDT-LED auf. Clipping-Prozentsatz oder Ausgangsleistung werden jedoch sofort verringert. Tritt ein Problem auf, das den Schutzmodus eines Kanals aktiviert, erlischt die PWR-LED (Power) für diesen Kanal. Durch Gleichspannung am Ausgang oder zu starke Unterschallfrequenzen wird der Zweiwege-Uberspannungsschutz aktiviert, um die Lautsprecher zu schützen. Ist der Verstärker überhitzt, wird das Signal aus dem betroffenen Kanal herausgenommen, bis sich der Kanal abkühlt, um den Verstärker zu schützen.

Schutz durch Distortion Detection Technique (DDT)

Wird ein Kanal angesteuert, bis hartes kontinuierliches Clipping erfolgt, verringgelt die DDT-Schaltung automatisch die Verstärkung des Kanals auf einen Pegel knapp unter der Clipping-Schwelle, sodass die Lautsprecher vor den starken kontinuierlichen Rechteckwellen geschützt sind, die erzeugt werden und Schaden verursachen konnen. Situationen, in denen die DDT-Schaltung aktiviert werden kann, sind u.a. unkontrolliertes Feedback, Schwingungen, unsachgemäß Einstellung der Ausrüstung oder Störungen in den vor dem Versteller angeschlossenen Geräten. Die DDT-Schaltung wird nicht durch normale Programmspitzen ausgelöst, die DDT-LED leuchtet nur bei kontinuierlichem, übermäßigem Clipping auf.

LFC-Impedanzermittlung

Die Veränder der CS Series sind mit einer innovativen Schaltung für einen sicheren Betrieb bei jeder Last ausgestellt. Liegt an einem Veränder eine Last vor, die die Endstufe überlastet, korrigiert die Load-Fault-Correction-Schaltung die Kanalveränderung auf einen sicheren Pegel. Extreme Fehllast bei hohen Leistungspegeln hat zur Folge, dass das Signal für den zugehörigen Kanal stummgeschaltt wird. Dieses Verfahren zum Schutz der Endstufe ist wesentlich wirsamer als übliche Begrenzungsverfahren herkömmlicher Endstufen. Die LFC-Schaltung beeinträchtigt die Schallleistung im Normalbetrieb nicht und fällt nicht auf, wenn sie aktiviert ist.

Thermoschutz

Die internen Ventilatoren sorgen damit, dass der Veränder unter Normalbedingungen innerhalb seines Temperaturbereichs störungsfrei arbeitet. Erreicht die Temperatur des Kühlkörpers eines Kanals 85^ , was auf eine gestörte Luftzufuhr hinweisen kann, schützt sich der Kanal unabhängig selbst, indem er sein Eingangssignal stummschaltet und sich abschaltet, bis er wieder abgekühlt ist. Solange erlischt die PWR-LED und die Kühlüfter laufen mit hoher Drehzahl weiter.

Kurzschluss

Wird ein Ausgang kurzgeschlossen, schützen LFC- und Thermoschaltung den Versteller automatisch. Die LFC-Schaltung ermittelt den Kurzschluss als außerst starke Überlastung und dampf das Signal, wodurch die Endstufen-Transistoren des Kanals vor Überlaststrom geschützt werden. Dauert der Kurzschluss an, kann sich der Kanal selbst vor Überhitzung schützen, indem er das Eingangssignal stummschaltet.

Schutz vor Gleichspannung

Ermittelt ein Verstärkerkanal Gleichspannung oder Unterschallfrequenzen an seinen Ausgangsklemmen, aktiviert sich sofort die Zweiwege-Schutzschaltung seines Ausgangs, um die Lautsprecher vor Beschädigung zu schützen.

Einschalt-/Ausschaltschutz

Beim Einschalten bleibt der Verständner im Schutzmodus, wobei das Eingangssignal fur etwa vier Sekunden stummgeschaltet wird, während das Gerät unter Spannung gesetzt wird und sich diese stabilisiert. Wird das Gerät nicht mehr mit Strom gespeist, werden die Eingangssignale stummgeschaltet, sodass kein Knacken oder Ploppen ertont.

LAUTSPRECHERSCHUTZ

Sämtliche Lautsprecher verfügen über elektrische, thermische und physikalische Grenzwerte, die eingehalten werden müssen, um Schäden oder Versagen zu verhindern. Übermäßige Leistung, Niederfrequenzen an Hochfrequenztreibern, stark gekappte Wellenformen und Gleichspannung können für Kegel und Kompressionstreiber das Ende bedeuten. Die Verträger der Peavey CS® Series schützen die Lautsprecher automatisch vor Gleichspannungen und Unterschallsignalen. Bei Verwendung einer elektronischen Frenzungweiche muss unbedingt darauf auf geachtet werden, dass die niedrigen und mittleren Bänder an die korrekten Verträger und Treiber und nicht an die für ein Band mit higherer Frequenz angeschlossen werden. Der Clipping-Punkt eines Verträgers ist seine maximale Spitzenausgangsleistung, und einige der Peavey-Hochleistungsverträger der CS Series können eine höhere Leistung bringen, als weitere Lautsprecher ohne Schäden bearbeiten können. Achten Sie darauf, dass das Spitzenleistungsvermögen des Verträgers Ihr Lautsprechersystem nicht überlastet. Weitere Informationen hierzu finden Sie im Abschnitt Schutzfunktionen.

Sicherungen können ebenfalls verwendet werden, um die Leistungszufuhr zu den Lautsprechertreibern zu begrenzen. Also her strombegrenzende anstatt spannungsbegrenzende Vorrichtungen sind sie jedoch eine unzureichende Lösung, und als schwächstes Glied können sie nur einmal eingesetzt werden und müssen dann ausgetauscht werden. Einige Sicherung schlechter Qualität verfügen über einen betrachtlichen Reihenwiderstand, der die Dämpfung der Lautsprecherbewegung durch den Veränderk beeinträchtigen und)sogar die Klangqualität des Systems verschlechtern kann. Sollten Sie Sicherungen einsetzen wollen, erfragen Sieitte beim Lautsprecherhersteller die geeigneten Stromnennwerte und die erforderliche Trägheit.

Treiben Sie eine niederfrequente Lautsprecherbox nie mit Frenzen, die unter ihrer jeweiligen abgestimmten Frequenz liegen. Aufgrund der verringerten Schalldämpfung konnte eine auf eine bestimmte Resonanz abgestimmte Box selbst bei mäglicher Leistung vollig absacken. Die Frequenzgrenzen eines Lautsprechersystems finden Sie unter den jeweiligen technischen Daten.

WARTUNG DES VERSTÄRKERS UND VERANTWORTUNG DES NUTZERS

Eine regelmäßige Wartung der Verstärker der CS Series ist nicht erforderlich, und eine interne Justierung sollte während ihrer gesamten Lebensdauer überflüssig sein. Ihr Verstärker der CS Series ist außer leistungsfähig und kann sowohl für Lautsprecher als auch für Personen Gefahren bernen. Lesen Sie sich als verantwortlicher Nutzer den Abschnitt Wichtigige Sicherheitshinweise durch, und achten Sie darauf, dass Installation, Anschluss und Betrieb des Verstärkers korrekt gemäß den Anweisungen in dieser Anleitung erfolgen. Viele Lautsprecher werden durch übermäßig Verstärkerleistung beschädigt oder zerstört, was insbesondere bei den gebrücken Hochleistungsverstärkern der Fall ist. Lesen Sie sich den Abschnitt Lautsprecherschutz durch, und beachten Sie immer Dauer- und Spitzenleistungsvermögen des Lautsprechers.

KUNDENDIENST - INFORMATIONEN ZUR GARANTIE

Sollte bei Ihr hem Verändert怎么样 ein Problem auftreten, muss er zu einem autorisierten Vertrieb, Kundendienstzentrum oder direkt in unser Werk geschickt werden. Für Kundendienstleistungen wenden Sie sichitte an das nachste Peavey-Kundendienstzentrum, den nachsten Vertrieb oder Handler oder eines der weltweiten Peavey-Buros. Adressen usw. erfolnen Sie direkt beim Peavey Inc. Customer Service:

$$ \text {T e l e f o n :} 6 0 1 - 4 8 3 - 5 3 6 5 (\mathrm {U S A}) $$

$$ \text {F a x}: 6 0 1 - 4 8 6 - 1 2 7 8 (U S A) $$

Für ausschließlich technische Fragen können Sie ein Fax an die Abteilung Peavey Technical Services senden: 601-486-1361 (USA).

Aufgrund der komplexen Konstruktion und der Gefahr eines elektrischen Schlags müssen alle Reparaturen ausschließlich von qualifizierten Technikern ausgeführten werden. Falls das Gerät ins Werk eingeschiedt werden soll, muss es in der Originalverpackung verschickt werden. Die Person, die das Gerät verschicht, ist für die sachgemäße Verpackung des Verständrakers verantwortlich. Sollten Sie eine neue Versandverpackung benötigen, bitten Sie Peavey um Entsatz.

Bitte besuchen Sie die Website von Peavey unter: http://www.peavey.com.

CS® 1400/2000

EndstuFen

TECHNISCHE DATEN

CS 1400
CS 2000

Nennleistung 4 Ohm gebrachte	1.400 Watt bei 1 kHz <0,1% Klirrfaktor	2.150 Watt bei 1 kHz <0,1% Klirrfaktor
Nennleistung 2 x 2 Ohm	700 Watt pro Kanal bei 1 kHz <0,1% Klirrfaktor, beide Kanäle getrieben	1.075 Watt pro Kanal bei 1 kHz <0,1% Klirrfaktor, beide Kanäle getrieben
Nennleistung 2 x 4 Ohm	500 Watt pro Kanal bei 1 kHz <0,1% Klirrfaktor, beide Kanäle getrieben	760 Watt pro Kanal bei 1 kHz <0,1% Klirrfaktor, beide Kanäle getrieben
Nennleistung 2 x 8 Ohm	330 Watt pro Kanal bei 1 kHz <0,1% Klirrfaktor, beide Kanäle getrieben	490 Watt pro Kanal bei 1 kHz <0,1% Klirrfaktor, beide Kanäle getrieben
Nennleistung 1 x 2 Ohm	785 Watt bei 1 kHz bei <0,1% Klirrfaktor	1.200 Watt bei 1 kHz bei <0,1% Klirrfaktor
Nennleistung 1 x 4 Ohm	550 Watt bei 1 kHz bei <0,1% Klirrfaktor	830 Watt bei 1 kHz bei <0,1% Klirrfaktor
Nennleistung 1 x 8 Ohm	345 Watt bei 1 kHz bei <0,1% Klirrfaktor	515 Watt bei 1 kHz bei <0,1% Klirrfaktor
Mindestlastimpedanz	2 Ohm	2 Ohm
Maximaler RMS-Spannungsimpuls	61 Volt	72 Volt
Frequenzverhalten	10 Hz -25 kHz; +0, -1 dB bei 1 Watt	10 Hz -25 kHz; +0, -1 dB bei 1 Watt
Leistungsbereich	10 Hz -35 kHz; +0, -3 dB bei Nennleistung von 2 Ohm	10 Hz -35 kHz; +0, -3 dB bei Nennleistung von 2 Ohm
Klirrfaktor 2 x 2 Ohm	<0,20% bei 560 W pro Kanal von 20 Hz bis 20 kHz	<0,20% bei 800 W pro Kanal von 20 Hz bis 20 kHz
Klirrfaktor 2 x 4 Ohm	<0,20% bei 425 W pro Kanal von 20 Hz bis 20 kHz	<0,20% bei 675 W pro Kanal von 20 Hz bis 20 kHz
Klirrfaktor 2 x 8 Ohm	<0,15% bei 300 W pro Kanal von 20 Hz bis 20 kHz	<0,15% bei 440 W pro Kanal von 20 Hz bis 20 kHz
SMPTE IMD	<0,1%, 60 Hz und 7 kHz, 250 W an 4 Ohm	<0,1%, 60 Hz und 7 kHz, 250 W an 4 Ohm
Anstiegsgeschwindigkeit	17 V/uS	17 V/uS
Dämpfungsfaktor (8 Ohm)	>400:1 bei 20 Hz - 400 Hz	>400:1 bei 20 Hz - 400 Hz
Eingangs-CMRR	>-101 dB bei 1 kHz	>-101 dB bei 1 kHz
Spanningsverständigung	x 40 (32 dB)	x 40 (32 dB)
Eingangsempfindlichkeit	0,910 V bei 2 Ohm, 1,13 V bei 4 Ohm, 1,26 V bei 8 Ohm	1,14 V bei 2 Ohm, 1,35 V bei 4 Ohm, 1,54 V bei 8 Ohm
Eingangsimpedanz	20 kOhm, symmetriert	20 kOhm, symmetriert
Brummen und Rauschen	>-107 dB, „A“-gewichtet, bezogen auf 4 Ohm Nennleistung	>-109 dB, „A“-gewichtet, bezogen auf 4 Ohm Nennleistung

CS® 1400/2000

EndstuFen

TECHNISCHE DATEN

CS 1400
CS 2000

Crosstalk	>74 dB, „A“-gewichtet, bezogen auf 4 Ohm Nennleistung	>60 dB, „A“-gewichtet, bezogen auf 4 Ohm Nennleistung
Stromaufnahme bei 1/8 Leistung	745 Watt an 2 Ohm, 505 Watt an 4 Ohm, 325 Watt an 8 Ohm	1.090 Watt an 2 Ohm, 745 Watt an 4 Ohm, 445 Watt an 8 Ohm
Stromaufnahme bei 1/3 Leistung	1.930 Watt an 2 Ohm, 1.235 Watt an 4 Ohm, 815 Watt an 8 Ohm	2.715 Watt an 2 Ohm, 1.765 Watt an 4 Ohm, 1.155 Watt an 8 Ohm
Kühlung	Zwei Gleichstromläfter, 80 mm, zweistufige Drehzahl	Zwei Gleichstromläfter, 80 mm, zweistufige Drehzahl
Regler	2 Dämpfer vorne, Modusschalter hinten, DDT™-Schalter hinten	2 Dämpfer vorne, Modusschalter hinten, DDT™-Schalter hinten
LED-Anzeigen	2 DDT/Clipping, 2 Status/Power, 2 Signal	2 DDT/Clipping, 2 Status/Power, 2 Signal
Schutzfunktionen	Überhitzung, Gleichstrom, Einschlatspitzen, Unterschall, Fehllast oder Kurzschluss	Überhitzung, Gleichstrom, Einschlatspitzen, Unterschall, Fehllast oder Kurzschluss
Buchschen	Kombi-XLR- und 6,3-mm-Eingangs-, Speakon®- und Anschlussklemen-Lautsprecherausgangs-, IEC-Netzbuchsen	Kombi-XLR- und 6,3-mm-Eingangs-, Speakon®- und Anschlussklemen-Lautsprecherausgangs-, IEC-Netzbuchsen
Bauweise	Stahl (Stärke 16), mit Front aus Aluminiumguss und Stahlgitter	Stahl (Stärke 16), mit Front aus Aluminiumguss und Stahlgitter
Abmessungen	88,9 mm x 482,6 mm x 376,3 mm; 31,8 mm für Montageösen und Stecker hinten sowie 38,1 mm für Handgriff	88,9 mm x 482,6 mm x 376,3 mm; 31,8 mm für Montageösen und Stecker hinten sowie 38,1 mm für Handgriff
Bruttogewicht	16,46 kg	18,87 kg
Nettogewicht	14,83 kg	16,46 kg
