MODE D'EMPLOI GPS PEAVEY
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur la présence d'une tension dangereuse pouvant être d'amplitude suffisante pour constituer un risque de choc électrique.
Ce symbole est utilisé dans ce manuel pour indiquer à l'utilisateur qu'il ou qu'elle trouvera d'importantes instructions concernant l'utilisation et l'entretien de l'appareil dans le paragraphe signalé.
ATTENTION: Risques de choc électrique - NE PAS OUVRIR!
ATTENTION: Afin de réduire le risque de choc électrique, ne pas enlever le couvercle. Il ne se trouve à l'intérieur aucune pièce pouvant être réparée par l'utilisateur. Confiez l'entretien et la réparation de l'appareil à un réparateur Peavey/agréé.
AVERTISSEMENT: Afin de prévenir les risques de décharge électrique ou de feu, n'exposez pas cet appareil à la pluie ou à l'humidité. Avant d'utiliser cet appareil, lisez attentivement les avertissements supplémentaires de ce manuel.
Amplificateurs de puissance
Nous vous félicitons pour votre achat du nouvel amplificateur de la Série GPS de Peavey Electronics. Des années d'expérience dans la conception et l'essai d'amplis nous ont permis de mettre au point une ligne d'amplis raffinés et dynamiques. La Série GPS se compose des modèles GPS 900, GPS 1500, GPS 2600, GPS 3400 et GPS 3500. Chaque modèle compte un tube de refroidissement, deux ventilateurs à vitesse variable, et deux protections : l'une d'initialisation et l'autre de type DDT™ pour les haut-parleurs. Il existe toutefois des différences entre les divers modèles, telles que la puissance de sortie et les connexions. Ce guide décrit chaque fonction de votre ampli de la Série GPS et les caractéristiques communes aux différents modèles. Le tableau ci-dessous permet une consultation rapide.
Nous vous invitons à lire la totalité de ce guide. Prêtez une attention particulière aux divers avertissements car ils concernent votre propre sécurité et celle de votre produit. Chaque section commence par une courte description des informations que vous pouvez y trouver. Cela devrait vous aider à trouver sans tarder le matériel que vous cherchez. Une fois encore, nous vous félicitons et vous remercions pour votre achat Peavey!
Deballage/enregistrement
Inspectez l'amplificateur durant le déballage. Si vous remarquez quelconque dommage, faites-le immédiatement savoir à votre revendeur. Veuillez conserver le carton et tous le matériel d'emballage. Si vous nevez renvoyer l'unité à Peavey Electronics, dans un de ses centres de services ou à votre revendeur, utilisez
uniquement l'emballage d'usine original. Remplissez maintenant votre carte d'enregistrement. Il est important de remplir le formulaire complet et de l'envoyer à Peavey Electronics pour pouvoir bénéficier de votre garantie.
Installation et montage
Les amplificateurs de la Série GPS sont des unités occupant 2 racks (emplacements "porte-ampli"), montées dans un rack standard de 48 cm. Tous les amplificateurs disposent de quatre orifices de montage sur le panneau avant. Consultez les spécifications de votre propre modèle dans le manuel.
Mise en route
La section suivante dresse la liste des phases nécessaires pour une utilisation de base. Il s'agit uniquement d'une indication rapide. Il est très important de lire la totalité du manuel afin de vous garantir un fonctionnement optimal et en toute sécurité de votre amplificateur de la Série GPS.
Installation de l'amplificateur pour une utilisation de base:
- Montez l'amplificateur sur un rack à l'endroit où vous souhaitez l'utiliser, en veillant à laisser un accès et un espace de refroidissement adaptés. Pour plus d'informations, voir la section intitulée "Conditions de refroidissement".
- Effectuez les connexions d'entrée, balancées ou non, au connecteur d'entrées combinées situées sur le panneau arrêté. Pour plus d'informations, voir les sections intitulées “Les ENTREES et SORTIES de la SELECTION DU MODE”.
- Branchez les haut-parleurs aux prises de sortie ou aux bornes de raccordement. Veillez à brancher correctement les connexions de sortie pour une configuration stéréo ou mono en pont. Pour plus d'informations, voir la section intitulée “Les ENTRES et SORTIES de la SELECTION DU MODE”.
- Effectuez les connexions d'alimentation pour obtenir un rappel de courant approprié. Pour plus d'informations, voir la section intitulée "Critères de taille de circuit sur secteur c. a."
- Mettez à zéro (tourner complètement dans le sens antihoraire) les deux atténuateurs de gain du panneau avant. Mettez le commutateur c. a. du panneau avant sur "ON" et réglez les atténuateurs de gain au niveau souhaité.
Alimentation c. a.
La section suivante décrit les caractéristiques de l'alimentation c. a. de votre amplificateur de la Série GPS. L'alimentation c. a. est un élément essentiel de votre amplification de puissance. Lisez attentivement cette section, en prêtant une attention particulière aux signaux d'avertissement. Reportez-vous au diagramme de la page 8 ci-dessous pour situer ces fonctions. Reportez-vous à la page 7 pour les remarques relatives au fonctionnement de l'alimentation c. a.
REMARQUE: Toujours mettre hors tension l'amplificateur de la Serie GPS avant d'effectuer les connexions.
1. CORDON d'alimentation c.a. amovible (situé à l'arrière de l'unité)
Cette prise est destinée au câble secteur CEI (compris) qui alimente l'appareil en courant alternatif. Branchez le câble secteur à ce connecteur et à une alimentation en courant alternatif correctement mise à la terre. L'appareil peut subir des dommages en cas d'utilisation d'une tension de ligne inappropriée. (Voir inscription de tension sur l'appareil). Ne jamais retirer ou couper le contact à la terre de la prise du câble secteur. Cette unité est livrée avec un câble secteur ayant les caractéristiques appropriées. Si vous perdrez le câble ou si vous l'endommagez, veuillez le remplacer par un autre ayant les mêmes caractéristiques.
2. Commutateur d'alimentation c. a. (situé à l'avant de l'unité). (voir diagramme page 9).
Un commutateur d'alimentation à deux positions se trouve sur le côté droit du panneau avant.
L'amplificateur est sous tension ("ON") lorsqu'on a appuyé sur la partie supérieure du commutateur pour la mesure sur "IN". L'amplificateur est hors tension ("OFF") lorsqu'on a appuyé sur la partie inférieure du commutateur pour la mesure sur "IN".
3. VOYANT DEL d'alimentation (situé à l'avant de l'unité). (voir diagramme page 9).
Ces voyants DEL d'alimentation s'allument pour indiquer que l'amplificateur est sous tension.
PANNEAU ARRIÈRE
Les entrees et sorties de la selection du mode
Une fois que l'amplificateur est correctement raccordé à une alimentation c.a., vous pouvez brancher les entrées et les sorties. N'oubliez pas de mettre l'unité hors tension (voyant DEL d'alimentation éteint) avant d'effectuer ces opérations. Le panneau arrière de votre amplificateur de la Série GPS dispose d'un boîtier central pour toutes les connexions d'entrée et de sortie. Quel que soit le modèle GPS, toutes les connexions d'entrée sont situées dans la partie centrale inférieure du panneau arrière et toutes les connexions de sortie sont situées dans la partie centrale supérieure. De plus, votre amplificateur peut fonctionner à la fois en stéréo ou en mode ponté (mono). Tous les amplificateurs de la Série GPS ont une compression DDT. Toutefois, seuls les modèles GPS 900 et 1500 disposent d'un commutateur pour désactiver cette fonction. Cette section décrit en détail ces parties de votre amplificateur de la Série GPS.
4. Commutateur de mode
Ce commutateur détermine le mode de fonctionnement de votre amplificateur. Avant de brancher les câbles du signal d'entrée et du haut-parleur à l'ampli, vous devez déterminer comment vous voulez que votre ampli fonctionne. Votre amplificateur peut fonctionner suivant deux modes: stéréo ou ponté (séparé).
Lorsque nous employons le terme "stéréo", nous faisons référence à deux canaux, pas forcément gauche et droit. Par conséquent, en mode "stéréo", on dispose essentiellement de deux amplis de puissance quel que soit le type d'entrée. Vous pouvez utiliser une entrée stéréo, une seule entrée stéréo pour chaque canal du GPS, ou envoyer deux entrées mono vers le GPS de la même manière. Un bon exemple de deux entrées séparées consisterait à utiliser un canal pour le secteur mono et un canal pour les signaux du moniteur mono. Pour sélectionner le mode de fonctionnement "stéréo", placez le commutateur de mode sur "out". Avec ce mode, la sortie du canal A est fournie par l'entrée du canal A. La sortie du canal B est fournie par l'entrée du canal B.
Ponté ou MONO:
En mode "ponté", les deux canaux de l'amplificateur se combinent pour former un seul canal mono. Ce mode offre l'avantage de doubler la puissance de votre amplificateur. Reportez-vous aux spécifications de ce manuel pour plus de détails sur la puissance de sortie de votre modèle. Pour utiliser les amplis de la Série GPS en mode "ponté", placez le commutateur de Mode sur "in", c'est-à-dire vers le bas. L'ampli est maintenant un ampli mono et ne nécessite plus qu'une seule entrée. Branchez votre signal d'entrée dans le Canal A uniquement pour un fonctionnement en mode "ponté". Rien ne doit être connecté à l'entrée du canal B.
Remarque pour les modeles 900 et 1500:
Lorsque ces modèles sont en mode “ponté”, le voyant DEL d'alimentation (3) du Canal B n'est pas allumé.
REMARQUE: Reportez-vous à la section intitulée “Sorties” pour savoir comment le commutateur de mode affecte les sorties du haut-parleur.
GPS 900 et 1500
Les amplificateurs de la Série GPS offrent à la fois des entrées balancées électroniques XLR et des entrées quasi-balancées de prise casque (jack standard) pour chaque canal, en utilisant un nouveau connecteur "combo" de Neutrik® pour économiser de l'espace sur le panneau.
Les entrées XLR fémelles sont branchées à des doubles circuits OP AMP qui sont très silencieux et qui doivent un taux d’élimination en mode commun extrêmement élevé pour minimiser les interférences extérieures!
L'entrée femelle de la prise de 6,3mm située au centre des connecteurs "combo" est également connectée à seul un circuit d'entrée "quasi-balancés". Lorsqu'elles sont utilisées, ces prises de 6,3mm ne sont pas "reliées au chassis" mais connectées à la terre par un circuit à impédance relativement basse faisant partie d'un circuit d'élimination de "boucle à la terre" associée à cette entrée. Cela doit normalement garantir un fonctionnement "silencieux" lorsqu'un agencement de câbles de 6,3mm relativement courts sont reliés de cette entrée à diverses sorties au départ d'autres appareils qui partagent le même rack que cet ampli. Ce circuit quasi-balancé est 'automatique' et est virtuellement invisible lors d'un usage normal. Il ne peut être désactivé. Utilisez uniquement une prise casque à deux conducteurs (TS) lorsque vous connectez l'entrée de 6,3mm de ce conducteur.
GPS 2600, 3400 et 3500
Les amplificateurs de la Série GPS offrent à la fois des entrées balancées/non balancées électroniques XLR et des entrées de prise casque pour chaque canal, en utilisant un nouveau connecteur "combo" de Neutrik pour économiser de l'espace sur le panneau.
L'entrée femelle de la prise de 6,3mm située au centre des connecteurs "combo" est également connectée à un seul circuit d'entrée balancé/non balancé. Lorsqu'elles sont utilisées, ces prises de 6,3mm peuvent accepter à la fois des entrées non balancées à deux conducteurs (TS) et balancées à trois conducteurs (TRS). Un fonctionnement balancé est toujours recommandé pour obtenir un signal/bruit optimal. Si un fonctionnement non balancé est nécessaire, veillez à ce que le câble d'entrée soit toujours aussi court que possible pour éviter de produire un bruit excessif.
6. ENTREE Combinée du CANAL b
Ce connecteur est identique à l'Entrée combinée du canal A (5), sauf qu'il n'est pas utilisé en mode "ponte" [voir Commutateur de Mode (4)].
7. Polarité d'entree
Vous trouverez, entre les entrées du Canal A et celles du Canal B, un commutateur de polarité d'entrée encastré (7) qui permet à l'utilisateur de sélectionner la polarité (phase) souhaitée des entrées XLR. Ce commutateur est de type push-push (pousse-pousse), et un "outil" de petit diamètre est nécessaire pour sélectionner la position souhaitée. En position "out" (par défaut), la polarité se trouve dans la configuration suivante: contact n°3 positif, contact n°2 négatif et contact n°1 à la masse. Il s'agit de la polarité de la plupart des amplificateurs de puissance Peavey. Bien qu'il ne s'agisse pas de la polarité mondiale "standard" (CEI), Peavey l'a adoptée il y a plus de 20 ans, et par conséquent nous offrons cette polarité par souci de cohérence entre nos produits passés et actuels. Si cet amplificateur est utilisé avec d'autres produits concurrents ayant la polarité standard CEI, il convient de placer le commutateur (7) sur "in" pour obtenir la configuration contact n°2 positif, contact n°3 négatif et contact n°1 à la masse. Comme pour tout matériel électronique, la polarité (mise en phase) est importante car les enceintes acoustiques associées à cet amplificateur de puissance doivent être en phase avec toutes les autres enceintes acoustiques associées à d'autres amplis de puissance. Si un système de haut-parleurs "pousse" alors que les autres "tirent", cela peut entraîner une importante perte dans la qualité et la quantité sonore. En modifiant les réglages du commutateur de polarité, on obtient le même effet qu'en inversant la polarité des connexions du haut-parleur à la sortie.
8. THRU
Chaque canal possède une prise casque femelle (8) portant l'étiquette "thru". Cette prise Thru bénéficiait de fonctions d'agencement très couplées. Lorsque l'entrée XLR des connecteurs de combinaison (5 et 6) est utilisée, cette prise Thru est le circuit d'entrée électronique balancé, et peut être dès lors utilisée en tant que "ligne de sortie" pour une connexion vers l'autre prise d'entrée de l'amplificateur ou d'autres amplis du même rack. Ainsi, une alimentation d'une table de mixage balancée peut être branchée à l'ampli via le connecteur XLR et distribuée ensuite (non balancée) localement par la prise THRU. Autrement, lorsque la sortie de la prise de casque de 6,3 mm des connecteurs de combinaison (5 et 6) est utilisée comme entrée, la prise THRU devient une entrée "pontée" vers elle (semblable à un câble en étoile), ce qui permet encore à ce signal d'être envoyé vers l'autre prise d'entrée de l'amplificateur ou d'autres amplis du système. IMPORTANT: La prise THRU n'est pas destinée à être une "entrée", et son usage interprété comme telle provoquera une surcharge de la source d'entrée. Bien qu'il ne s'agisse pas d'une erreur catastrophique, cela engendre une réduction significative du "gain du système" et limite sérieusement les performances générales du système.

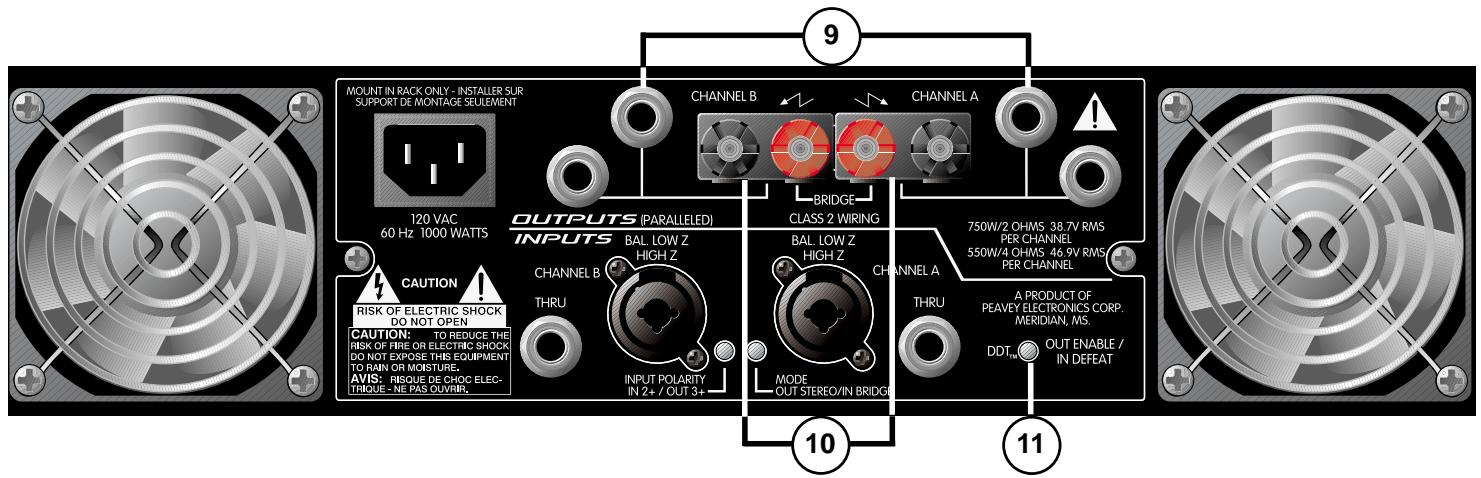

9. Connecteurs de SORTIE du haut-parleur
Chaque amplificateur de la Série GPS dispose de deux sections de sortie séparées dotées de sorties parallèles. Le type de prise de sortie diffère selon les modèles. Trouvez le modèle et la tension d'alimentation de votre unité pour connaître la description applicable à votre produit.

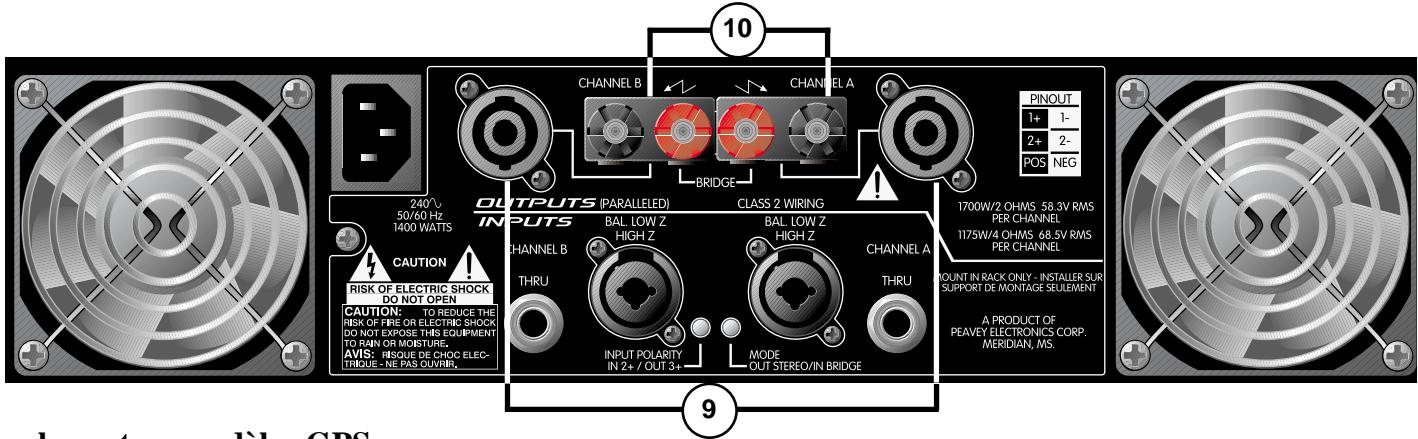

Modèles GPS 900 ou GPS 1500 120 VAC (domestique):
Ces deux modèles possèdent des prises de sortie de 6,3 mm situées dans la partie supérieure centrale du panneau arrière. Il y a deux prises parallèles de 6,3 mm par canal qui portent l'étiquette “CANAL A” ou “CANAL B”. Outre les prises de sortie de 6,3 mm, les bornes de raccordement (10) sont également fournies pour chaque canal.
Tous les autres modèles GPS:
Ces modèles disposent de doubles connecteurs Speakon® Quick. Le Speakon® est un connecteur à quatre fils dont les connexions portent les étiquettes 1+, 1-, 2+ et 2-. Les connecteurs Speakon de votre amplificateur de la Série GPS sont connectés avec des contacts 1+ et 2+ reliés en parallèle à la sortie positive. Les contacts 1- et 2- sont reliés en parallèle à la sortie négative. Cela est généralement le cas pour chaque canal.
REMARQUE: Consultez les spécifications de votre haut-parleur pour déterminer le dispositif de câblage le mieux adapté à votre système. Les diagrammes des pages 13 et 14présentent les branchements de votre amplificateur de Série GPS. Outre les connecteurs Speakon® Quick, les bornes de raccordement (10) de chaque canal sont également fournies.
10. Connecteurs de SORTIE des BORNES de raccordement
Chaque canal dispose de sorties pour haut-parleur munies de bornes de raccordement à cinq voies, quel que soit le modèle. Chaque canal possède des sorties parallèles, puisque les câbles de connexion du haut-parleur peuvent se terminer par des prises banane ou des fils dénudés servant aussi bien pour les bornes de connexion que pour les connecteurs de sortie (9). Pour des applications à haute puissance soutenue, l'utilisation de bornes de connexion est recommandée ; il faut toutefois veiller à respecter la bonne polarité du haut-parleur. Les bornes de raccordement rouges sont les sorties de signal de chaque canal, et les bornes de raccordement noires sont reliées au châssis. La borne de raccordement rouge doit être branchée aux sorties positives des haut-parleurs associés. Pour un fonctionnement en mode “pont”, on utilise uniquement les bornes de raccordement rouges, et la charge du haut-parleur associé est branchée entre les deux bornes de raccordement. La borne de raccordement rouge associée au Canal A doit être considérée comme la sortie positive du système, et par conséquent doit être branchée à la sortie positive du système du haut-parleur associé.
AVERTISSEMENT: Quelles que soient les connexions utilisées, la charge minimale du haut-parleur parallèle doit toujours être limitée à 2 ohms par canal ou à 4 ohms en mode “pont” pour toute application. Un fonctionnement à des charges de 4 ohms par canal ou 8 ohms en mode “pont” est préférable pour les applications exigeant un fonctionnement soutenu, car l'amplificateur chauffe beaucoup moins à cette charge. Un fonctionnement dépassant les 4 ohms par canal et même des conditions de circuit ouvert peuvent toujours être considérés comme sûrs; toutefois, un fonctionnement soutenu à des charges inférieures à 2 ohms peut provoquer un arrêt temporaire de l'amplificateur en raison des limites thermiques dues à une défaillance du circuit.
11. Desactivation DDT
Ce commutateur sert à désactiver la compression DDT utilisée pour éviter la saturation du signal. Seuls les modèles GPS 900 et 1500 disposent de cette fonction. Il est recommandé de laisser la compression DDT activée à tout moment pour protéger les haut-parleurs des ondes de type carré néfastes. Pour activer la fonction DDT, appuyez sur le commutateur pour le mettre sur "in". Les voyants DEL DDT (12) s'allument lorsque la compression DDT se produit sur ce canal particulier.

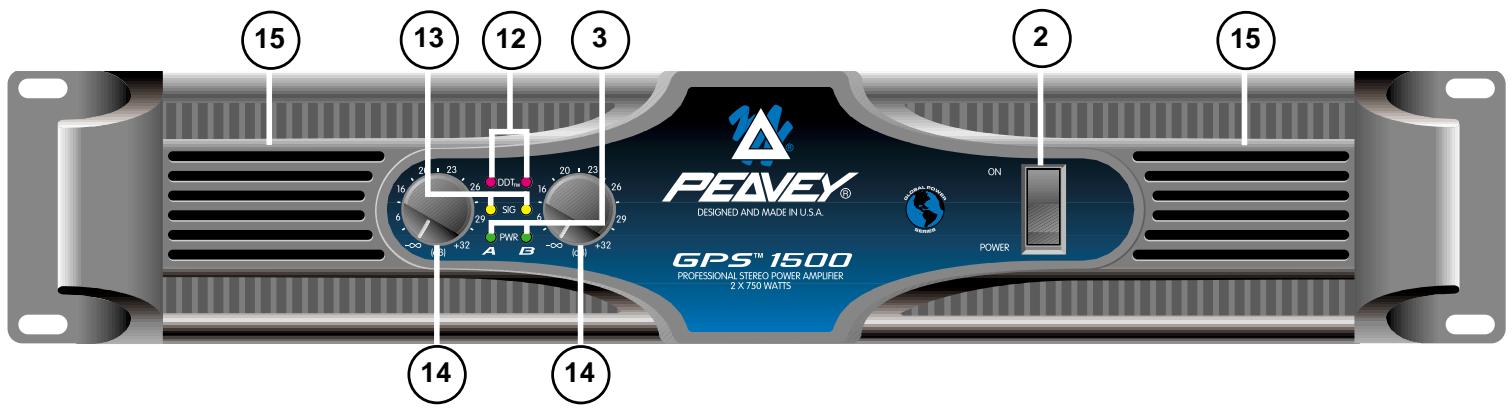

Commandes/indicateurs du panneau avant
La section suivante décrit les commandes et les indicateurs se trouvant dans le panneau avant de votre amplificateur de la Série GPS. Le commutateur d'alimentation et le voyant DEL sont expliqués dans une section précédente "Alimentation c. a."
12. Voyants DEL DDT
Les voyants DEL DDT s'allument lorsque la compression du signal se produit sur ce canal particulier. Si vous possédez un GPS 900 ou 1500 et que la compression DDT est désactivée, ces voyants DEL indiqueront que le canal est saturé.
13. Voyants DEL SIGNAL
Chaque canal possède un voyant DEL Signal qui s'allume lorsque la sortie du canal de l'amplificateur dépasse 1 volt.
14. GAIN D'entree
Chaque canal possède une commande de Gain d'entrée utilisée pour régler le gain du signal d'entrée. Le gain d'entrée maximum de l'amplificateur de puissance (sensibilité minimum) est obtenu en tournant complètement la commande dans le sens horaire (30 dB ou 40x). Ce réglage produit une marge de sécurité maximale entre la table de mixage et le système. Si la commande n'est pas complètement tournée dans le sens horaire, cela réduira le bruit du système au détriment de la marge de sécurité.
15. GRILLE de ventilateur (située sur les panneaux avant et arrière)
Deux ventilateurs cc à vitesse continuellement variable envoient de l'air froid à l'amplificateur.
GPS 900 et 1500
Les ventilateurs fonctionnent à faible vitesse lorsque l'unité est sous tension. La vitesse des ventilateurs augmente à mesure que les dissipateurs de chaleur de l'amplificateur ont besoin d'être refroidis. (Voir Remarques relatives au fonctionnement).
GPS 2600,3400 et 3500
Les ventilateurs ne fonctionnent pas lorsque l'unité est mise sous tension pour la première fois. Le
fonctionnement et la vitesse des ventilateurs dépendent de la température et changent à mesure que les dissipateurs de chaleur de l'amplificateur ont besoin d'être refroidis. (Voir Remarques relatives au fonctionnement).
Ne pas bloquer cet orifice d'échappement! Durant son fonctionnement, votre amplificateur de la Série GPS nécessitera de l'air frais pour permettre au tube de refroidissement de fonctionner correctement. Le fait de bloquer cet orifice d'échappement d'air ou les orifices d'entrée d'admission d'air situés à l'arrière, peut provoquer l'arrêt thermique de votre amplificateur.
Remarques relatives au fonctionnement critères de taille de circuit sur secteur c. a.
La puissance nécessaire pour les amplificateurs de la Série GPS a été évaluée dans des conditions musicales "typiques". Le rappel de courant maximum de l'alimentation est limité par le disjoncteur de l'amplificateur. Consultez la fiche technique pour connaître l'intensité exigée par chaque amplificateur. La tension de secteur c. a. doit être identique à celle indiquée à l'arrière de l'amplificateur. Les dommages causés en connectant l'amplificateur à une tension c.a. inappropriée ne sont pas couverts par la garantie.
Cable secteur
Pour votre sécurité, nous avons incorporé un câble (secteur) à trois fils amovibles munis de dispositifs de mise à la terre appropriés. Il n'est pas recommandé de retirer le contact de terre, quelle que soit la circonstance. S'il s'avère nécessaire d'utiliser l'équipement sans les dispositifs de mise à la terre appropriés, des adaptateurs de mise à la terre appropriés doivent être utilisés. Lorsque l'unité est utilisée avec des prises munies de fils raccordés à la terre adaptés, on réduit le bruit et le risque de choc électrique.
REMARQUE: Mettez l'amplificateur hors tension avant d'effectuer des connexions audio. A titre de précaution supplémentaire, laissez l'atténuateur d'entrée éteint durant la mise en marche.
Critères de refroidissement (GPS 900 et 1500)
Ces amplificateurs de la Série GPS utilisent un système de refroidissement forcé par air pour conserver une température de fonctionnement basse et homogène. L'air de refroidissement est amené par des ventilateurs synchronisés à vitesse variable installés sur le panneau arrière, et est expulsé par des fentes situées sur le panneau avant. Les ventilateurs tournent à faible vitesse jusqu'à ce que la température de fonctionnement interne dépasse 450°C. Veillez à laisser un espace suffisant à l'arrière de l'amplificateur pour permettre la pénétration de l'air. La température de fonctionnement normale est de 550°C. Il s'agit d'une température très BASSE par rapport à la plupart des amplificateurs standard. Pour vous, cela se traduit par une augmentation appréciable de la durée de vie du produit. Sur les modèles GPS 900 et 1500, les ventilateurs entrent en action simultanément lorsque la température les active.
Critères de refroidissement (tous les modèles sauf les GPS 900 et 1500)
Ces amplificateurs de la Série GPS utilisent un système de refroidissement forcé par air pour conserver une température de fonctionnement basse et homogène. L'air de refroidissement est amené par des ventilateurs à vitesse continuellement variable installés sur le panneau arrière, et est expulsé par des fentes situées sur le panneau avant. Les ventilateurs restent inactifs jusqu'à ce que la température de fonctionnement interne dépasse 450°C. Veillez à laisser un espace suffisant à l'arrière de l'amplificateur pour permettre la pénétration de l'air. La température de fonctionnement normale est de 550°C. Il s'agit d'une température très BASSE par rapport à la plupart des amplificateurs standard. Pour vous, cela se traduit par une augmentation appréciable de la durée de vie du produit.
REMARQUE: Si l'amplificateur est monté sur un rack, n'utilise pas les portes ou les couvercles à l'avant et
à l'arrêt pendant le fonctionnement de l'unité. Quel que soit le type de rack utilisé, assurez-vous que l'air chaud puisse s'évacuer librement, et que rien n'empêche l'admission d'air par la grille arrêt.
L'admission et l'évacuation de l'air doivent se faire sans aucune résistance.
Connexions d'entree
Le connecteur d'entrée accepte les signaux audio balancés et non balancés. Dans le cas d'une utilisation avec une source non balancée, reliez l'entrée inversée (-) à la terre en installant un câble de raccordement vers la mise à la terre du signal. Si l'entrée inversée est laissée flottante, il en résultera une perte de gain de 6 dB.
Configuration du mode SIGNAL
Les amplificateurs de la Série GPS sont conçus pour fonctionner en mode ‘deux canaux’ (stéréo) ou ponté au niveau des connecteurs d'entrée et via le commutateur d'alimentation. Pour envoyer le même signal aux deux canaux, connectez le signal d'entrée au canal A via le connecteur d'entrée. Installer un cavalier entre la prise Thru du Canal A et l'entrée du Canal B. Les deux canaux partageront alors le signal d'entrée du canal A, mais fonctionneront indépendamment. Les haut-parleurs sont connectés de la même façon pour le mode à deux canaux (stéréo).
Le mode ponté convertit l'amplificateur en une unité à un seul canal ayant une puissance nominale égale à la somme des puissances nominales des deux canaux, et une charge nominale égale au double de la charge d'une unité à un seul canal. En mode ponté, chaque canal fonctionne à la polarité inverse de l'autre, de sorte qu'un canal "pousse" et l'autre "tire" de manière égale. Le signal est connecté au connecteur d'entrée du canal A. Les haut-parleurs sont uniquement connectés aux bornes d'entrée "+". Ne jamais relier à la terre aucun des côtés du câble du haut-parleur lorsque l'amplificateur est en mode ponté, car les deux côtés sont "chauds". Pour les amplificateurs de la Série GPS, l'impédance de charge nominale minimum en mode ponté est de 4 ohms, ce qui équivaut à deux canaux de 2 ohms. Activer des charges inférieures à 4 ohms peut enclencher les circuits de protection thermique.
REMARQUE: Quel que soit le mode de fonctionnement, ne JAMAIS connecter ensemble les sorties de l'amplificateur!
Connexions de SORTIE du haut-parleur
Les haut-parleurs se connectent à l'aide des connecteurs de sortie situés à l'arrière de votre amplificateur. Assurez-vous que l'amplificateur est hors tension avant de changer les connexions de sortie. Reportez-vous au diagramme de la page 14 pour avoir un aperçu du dispositif de câblage des connecteurs Speakon, si votre modèle en utilise. Consultez le Tableau du calibre des cordons à la page 14 pour trouver un calibre de cordon adapté et minimiser les pertes de puissance des câbles du haut-parleur. De même, vérifiez que l'impédance de charge n'est pas inférieure à l'impédance nominale de l'amplificateur.
La Série GPS intègre des fonctions de protection qui sont le fruit de l'énorme expérience de Peavey en matière de fiabilité. Les amplificateurs sont des appareils robustes fabriqués à l'aide de composants de première qualité ; ils disposent en outre de circuits de protection complète qui les protègent contre les “incidents” de la vie de tous les jours.
Lorsque l'amplificateur est à puissance maximale ou au point de saturation, le gain du canal est automatiquement réduit. Cela est destiné à protégerr les haut-parleurs contre les dommages dus à de hautes puissances et contre les ondes continues de type carré qui se produisent sans cette protection. Lorsque cela se produit, le voyant DEL DDT s'allume. Cela n'entraîne quasiment aucun changement au niveau de l'utilisation et la bande passante du signal est maintenue. Toutefois, si vous possédez un GPS 900 ou 1500 et que vous désamorcez la fonction de compression DDT, cela ne se produit pas et une saturation est possible.
LOAD FAULT Correction™ (correction de défaillance de CHARGE)
Le LFC™ (Load Fault Correction™) est un circuit innovant qui réduit instantanément le gain du canal pour
permettre à l'amplificateur de fonctionner en toute sécurité à une charge anormale. Une activation modérée du LFC est imperceptible lors d'une utilisation normale. De plus, en cas d'impédance extrêmement basse ou de court-circuit lors de transmissions où le niveau du signal est élevé, le relais de sortie de l'amplificateur s'ouvrira.
Initialization protection™ (IP™) (protection d'initialisation)
L'IP™ fonctionne lorsque l'amplificateur est sous tension, ou après une condition de protection. Durant la mise en marche, l'amplificateur est en mode protection et laisse la charge du haut-parleur déconnectée jusqu'à ce que l'amplificateur détermine que l'état de fonctionnement est normal. Le circuit IP™ atténue le signal pendant la mise en marche initiale ou l'opération de protection. Une fois le relais libéré, le gain du canal augmente progressivement jusqu'à atteindre le réglage de l'attenuateur pour éviter toute tension inutile sur les haut-parleurs.
Protection thermique
Si le dissipateur de chaleur ou le transformateur de puissance atteignent une température anormalement élevée, l'amplificateur se protégera lui-même en débranchant le haut-parleur jusqu'à ce que l'amplificateur revienne à une température normale. Entre-temps, les voyants DEL d'alimentation du canal en question s'éteignent, le(s) ventilateur(s) de refroidissement fonctionneront à la vitesse maximale.
Court-circuit
Si une sortie est court-circuitée, le LFC^TM, le relais du haut-parleur et les circuits thermiques protègent automatiquement l'amplificateur. Le circuit du LFC^TM prévient le court-circuit comme une condition de charge anormale et réduit le gain du canal à un niveau de charge sûr. Dans des conditions extrêmes ou sévères, les relais des haut-parleurs débranchent la charge et lancent une série de démarrage.
Protection de la tension en c. c.
Si le canal d'un amplificateur détecte une tension en c. c. ou des signaux subsoniques au niveau de ses bornes de sortie, le relais du haut-parleur s'ouvre immédiatement pour prévenir tout dommage au haut-parleur.
Mode sté reproduction, les deux canaux en fonction
- 450 WRMS par canal
- 330 WRMS par canal
- 200 WRMS par canal
Mode 'põté', mono
-900WRMS - 660 WRMS
Puissance nominale de SORTIE:
4 ohms, 20Hz à 20kHz, 0.03% THD 8 ohms, 20Hz à 20kHz, 0.02% THD
Mode sté reproduction, les deux canaux en fonction
- 300 WRMS par canal
- 170 WRMS par canal
Mode stéréo, chaque canal
Mode ponté, mono
- 40 Volts par microseconde
- 80 Volts par microseconde
Sensibilite d'entree et impedance:
Atténuateur d'entrée réglé au maximum dans les sens antihoraire
à puissance nominale de sortie, 4 ohms Non balanced, prise casque de 6,3mm Balancé, XLR (seLECTIONnable par phase) Gain global du système par canal
- 0.90 Vrms (-1 dBV)
- 20k ohms
- 10 k ohms par pied
- 40X(+32dB)
+0,-1 dB, 1 WRMS, 4 ohms +0,-0,2 dB à sortie nominale, 4 ohms
Mode sté reproduction, les deux canaux en fonction
- 5Hz à 50kHz
- 20Hz à 20kHz
Mode sté reproduction, les deux canaux en fonction
- Supérieur à 400
Ronflement et BRUIT:
En dessous de puissance nominale de sortie, 4 ohms
Mode sté reproduction, les deux canaux en fonction
- 100 dB à 120 volts
Consommation d'energie:
à 1/8 puissance nominale de 2 ohms
Mode sté reproduction, les deux canaux en fonction
- 540 watts à 120 VAC
POIDS:
- 35,8 lbs. (16,2kg)
Les spécifications sont sujettes à modification sans avis préalable.
Mode sté reproduction, les deux canaux en fonction
- 750 WRMS par canal
- 550 WRMS par canal
- 320 WRMS par canal
Mode 'põté', mono
- 1.500 WRMS
- 1.100 WRMS
Puissance nominale de SORTIE:
4 ohms, 20Hz à 20kHz, 0.03% THD 8 ohms, 20Hz à 20kHz, 0.02% THD
Mode stéréo, les deux canaux en fonction
- 500 WRMS par canal
- 280 WRMS par canal
SLEW RATE (vitesse de MONTEE): (valeur caractéristique)
Mode stéréo, chaque canal
Mode ponté, mono
- 40 Volts par microseconde
- 80 Volts par microseconde
Sensibilite d'entree et impedance:
Atténuateur d'entrée réglé au maximum dans le sens antihoraire
puissance nominale de sortie, 4 ohms
Non balanced, prise casque de 6,3mm
Balancé, XLR (sélectionnable par phase)
Gain global du système par canal
- 1,17 VRMS (+1 dBV)
- 20 k ohms
- 10k ohms par pied
- 40X(+32dB)
+0,-1 dB, 1 WRMS, 4 ohms +0,-0,2 dB à sortie nominale, 4 ohms
Mode stéréo reproduction, entraînement des deux canaux
- 5 Hz à 50 kHz
- 20Hz à 20kHz
Mode sté reproduction, les deux canaux en fonction
- Supérieur à 400
Ronflement et BRUIT:
En dessous de puissance nominale de sortie, 4 ohms
Mode sté reproduction, les deux canaux en fonction
- 100dB non pondéré
Consommation d'energie:
à 1/8 puissance nominale à 2 ohms
Mode sté reproduction, les deux canaux en fonction
- 1080 watts à 120 VAC
POIDS:
- 39,2 lbs. (17,9kg)
Specifications du GPS™ 3500
Puissance nominale (2 x 2 ohms):
Puissance nominale (2 x 4 ohms):
Puissance nominale (2 x 8 ohms):
Puissance nominale (1 x 2 ohms):
Puissance nominale (1 x 4 ohms):
Puissance nominale (1 x 8 ohms):
Impédance minimale de charge:
Écart maximum de tension RMS:
Réponse de fréquence:
Bande passante:
Ronflement et bruit:
Consommation d'énergie:
Slew Rate (Vitesse de montée):
Facteur d'amortissement (8 ohms):
SMPTE IMD:
Sensibilité d'entrée (x40):
Impédance d'entrée:
Rappel de courant à 1/8 puissance
nominal de 2 ohms:
Refroidissement:
Commands:
Voyants DEL:
Protection:
Connecteurs:
Construction:
Dimensions:
Poids:
1750 watts à 1 kHz fonctionnement des deux canaux à <0,15% T. H. D.
1200 watts à 1 kHz fonctionnement des deux canaux à <0,1% T. H. D.
775 watts à 1 kHz fonctionnement des deux canaux à <0,1% T. H. D.
2 ohms
89 volts
10Hz - 100kHz; + 0, - 3dB a 1 watt
10Hz - 40kHz; + 0, - 3dB à puissance nominale
<0,15% à 1400W de 20 Hz à 20 kHz avec fonctionnement des deux canaux
<0,1% à 1050W de 20 Hz à 20 kHz avec fonctionnement des deux canaux
<0,08% à 750W de 20 Hz à 20 kHz avec fonctionnement des deux canaux
- +65 dB à 1 kHz
x 40 (32 dB)
-75 dB à 1 kHz à puissance nominale de 8 ohms
-115 dB, "A" pondéré référencé à puissance nominale de 8 ohms
1400 watts
40V/us
325:1 à 20 Hz - 1 kHz
< 0.1% 60Hz et 7kHz 950W a 4 ohms
1,7 volts pour puissance nominale de 4 ohms, 1,4 volts pour puissance nominale de 2
20 k ohms, balance
11,66 A à 120 volts
Deux ventilateurs c. c. de 80 mm, à l'arrêt jusqu'à ce que les dissipateurs de chaleur atteignent
450°C, ensuite vitesse variable suivant température
Deux atténuateurs sur panneau avant
Deux DDT/Clip, 2 signaux, 2 puissances
Thermique, C. C., chocs de mise sous tension, subsonique, charges incorrectes
Entrée XLR, agencement de sortie de type casque 6,3mm, sortie de haut-parleur Spekon et borne de raccordement, entrée secteur CEI
acier renforcé d'une épaisseur de 16 avec clips de rack d'une épaisseur de 12
133mm× 483mm× 432mm,400mm derriere clips de montage arriere
(5,23" x 19" x 17", 15,75" derrière clips de rack)
51,3 lbs. (23,3kg)
Specifications du GPS™ 2600
Puissance nominale (2x2 ohms)
Puissance nominale (2 x 4 ohms)
Puissance nominale (2 x 8 ohms)
Puissance nominale (1 x 2 ohms)
Puissance nominale (1 x 4 ohms)
Puissance nominale (1 x 8 ohms)
Impédance minimale de charge
Écart maximum de tension RMS
Réponse de fréquence
Bande passante
T. H. D. (2 x 2 ohms)
T. H. D. (4 x 2 ohms)
T. H. D. (2 x 8 ohms)
RRMC entrée
Gain de tension
Diaphonie:
Ronflement et bruit :
Consommation d'énergie
Slew Rate (Vitesse de montée)
Facteur d'amortissement (8 ohms)
SMPTE IMD
Sensibilité d'entrée (x40)
Impédance d'entrée
Rappel de courant à 1/8 puissance à 2 ohms
Refroidissement
Commandes
Voyants DEL
Protection
Connecteurs
Construction
Dimensions
Poids
-1.300 watts à 1 kHz fonctionnement des deux canaux à <0,15% T. H. D.
-950 watts à 1 kHz fonctionnement des deux canaux à < 0.1% T. H. D.
- 650 watts à 1 kHz fonctionnement des deux canaux à < 0,1% T. H. D.
- 2 ohms
-93 volts
-10 Hz - 100 kHz; +0, -3 dB à 1 watt
-10 Hz - 40 kHz; +0, -3 dB à puissance nominale
- <0,15% à 1050W de 20 Hz à 20 kHz avec fonctionnement des deux canaux
- <0,1% à 900W de 20 Hz à 20 kHz avec fonctionnement des deux canaux
- <0,1% à 600W de 20 Hz à 20 kHz avec fonctionnement des deux canaux
- 65d B à 1 kHz
- x 40 (32 dB)
- -75 dB à 1 kHz à puissance nominale de 8 ohms
- -110 dB, “A” pondéré référencé à puissance nominale de 8 ohms
- 1200 watts
- 40V/us
700:1 à 20 Hz et 1 kHz
- <0,1% 60Hz et 7 kHz, 900W à 4 ohms
-1,54 volts pour puissance nominale de 4 ohms, 1,27 volts pour puissance nominale de 2 ohms
- 20k ohms, balancé
- 10 A à 120 volts
- Deux ventilateurs c. c. de 80 mm, à l'arrêt jusqu'à ce que les dissipateurs de chaleur atteignent 450°C, ensuite vitesse variable suivant température
- Deux attenuateurs sur panneau avant
- Deux clips, deux signaux, deux actifs
Thermique, C. C., salves au démarrage, subsonique, charges incorrectes
- Entrée XLR, patch de sortie de type casque 6,3mm, sortie de haut-parleur Spekon et Borne de raccordement, entrée secteur CEI
- Acier renforcé d'une épaisseur de 16 avec clips de rack d'une épaisseur de 12
-133 mm x 483 mm x 432 mm, 400 mm derrière clips de montage arrière (5,23" x 19" x 17", 15,75" derrière clips de rack)
- 45,7 lbs. (20,7 kg)
Specifications du GPS™ 3400
| Puisance nominale (2 x 2 ohms): | 1.700 watts à 1 kHz fonctionnement des deux canaux à <0,15% T.H.D. |
| Puisance nominale (2 x 4 ohms): | 1.200 watts à 1 kHz fonctionnement des deux canaux à <0,1% T.H.D. |
| Puisance nominale (2 x 8 ohms): | 750 watts à 1 kHz fonctionnement des deux canaux à <0,1% T.H.D. |
| Puisance nominale (1 x 2 ohms): | 1.800 watts à 1 kHz à <0,1% T.H.D |
| Puisance nominale (1 x 4 ohms): | 1,350 watts à 1 kHz à <0,1% T.H.D |
| Puisance nominale (1 x 8 ohms): | 825 watts à 1 kHz à <0,05% T.H.D |
| T.H.D. (2 x 2 ohms): | <0,15% à 1350W de 20 Hz à 20 kHz avec fonctionnement des deux canaux |
| T.H.D. (2 x 4 ohms): | <0,1% à 1000W de 20 Hz à 20 kHz avec fonctionnement des deux canaux |
| T.H.D. (2 x 8 ohms): | <0,08% à 700W de 20 Hz à 20 kHz avec fonctionnement des deux canaux |
| RRMC entrée: | > - 65 dB à 1 kHz |
| Gain de tension: | x 40 (32 dB) |
| Diaphonie: | > -75 dB à1 kHz à puissance nominale de 8 ohms |
| Ronflement et bruit: | > -115 dB, “A” pondéré liérefrencé à puissance nominale de 8 ohms |
| Consummation d'énergie: | > 1400 watts |
| Slew Rate (Vitesse de montée): | > 40V/us |
| Facteur d'amortissement (8 ohms): | > 325:1 à 20 Hz - 1 kHz |
| SMPTE IMD: | <0,1% 60Hz et 7 kHz, 950W à 4 ohms |
| Sensibilité d'entrée (x40): | 1,7 volts pour puissance nominale de 4 ohms, 1,4 volts pour puissance nominale de 2 |
| Impédance d'entrée: | 20 k ohms, balancé |
| Rappel de courant à 1/8 puissance nominale de 2 ohms: | 11,66 A à 120 volts |
| Refroidissement: | Deux ventilateurs c.c. de 80 mm, à l'accut jusqu'à ce que les dissipateurs de chaleur atteignent 450°C, ensuite vitesse variable suivant température |
| Commandes: | Deux atténuatesurs sur panneau avant |
| Voyants DEL: | Deux DDT/Clip, 2 signaux, 2 puissances |
| Protection: | Thermique, c.c., salves au démarrage, subsonique, charges incorrectes |
| Connecteurs: | Entrée XLR, patch de sortie de type casque 6,3 mm, sortie de haut-parleur Spekon et Borne de raccordement, entrée secteur CEI |
| Construction: | acier renforcé d'une épaissur de 16 avec clips de rack d'une épaissur de 12 |
| Dimensions: | 133 mm x 483 mm x 432 mm, 400 mm derrière clips de montage arrière (5,23" x 19" x 17", 15,75" derrière clips de rack) |
| Poids: | 49,8 lbs. (23,3 kg) |
Specifications du GPS™ 3500
Puissance nominale (2 × 2 ohms):
Puissance nominale (2 x 4 ohms):
Puissance nominale (2 x 8 ohms):
Puissance nominale (1 x 2 ohms):
Puissance nominale (1 x 4 ohms):
Puissance nominale (1 x 8 ohms):
Impédance minimale de charge:
Écart maximum de tension RMS:
Réponse de fréquence:
Bande passante:
Ronflement et bruit:
Consommation d'énergie:
Slew Rate (Vitesse de montée):
Facteur d'amortissement (8 ohms):
SMPTE IMD:
Sensibilité d'entrée (x40):
Impédance d'entrée:
Rappel de courant à 1/8 puissance nominale de 2 ohms:
Refroidissement:
Commands:
Voyants DEL:
Protection:
Connecteurs:
Construction:
Dimensions:
Poids:
1750 watts à 1 kHz fonctionnement des deux canaux à <0,15% T. H. D.
1200 watts à 1 kHz fonctionnement des deux canaux à <0,1% T. H. D.
775 watts à 1 kHz fonctionnement des deux canaux à <0,1% T. H. D.
2 ohms
89 volts
10Hz - 100kHz; + 0, - 3dB a 1 watt
10Hz - 40kHz; + 0, - 3dB à puissance nominale
<0,15% à 1400W de 20 Hz à 20 kHz avec fonctionnement des deux canaux
<0,1% à 1050W de 20 Hz à 20 kHz avec fonctionnement des deux canaux
<0,08% à 750W de 20 Hz à 20 kHz avec fonctionnement des deux canaux
- 65 dB à 1 kHz
x 40 (32 dB)
-75 dB à 1 kHz à puissance nominale de 8 ohms
-115 dB, "A" pondéré référencé à puissance nominale de 8 ohms
1400 watts
40V/us
325:1 à 20 Hz - 1 kHz
<0,1% 60Hz et 7 kHz, 950W à 4 ohms
1,7 volts pour puissance nominale de 4 ohms, 1,4 volts pour puissance nominale de 2
20k ohms, balancé
11,66 A à 120 volts
Deux ventilateurs c. c. de 80 mm, à l'arrêt jusqu'à ce que les dissipateurs de chaleur atteignent 450°C, ensuite vitesse variable suivant température
Deux atténuateurs sur panneau avant
Deux DDT/Clip, 2 signaux, 2 puissances
Thermique, C. C., salves au démarrage, subsonique, charges incorrectes
Entrée XLR, sortie de type casque 6,3mm, sortie de haut-parleur Spekon et borne de raccordement, entrée secteur CEI
acier renforcé d'une épaisseur de 16 avec clips de rack d'une épaisseur de 12
133mm× 483mm× 432mm,400mm derriere clips de montage arriere
(5,23" x 19" x 17", 15,75" derrière clips de rack)
51,3 lbs. (23,3kg)
