MODE D'EMPLOI SUPER SPRAYER 200 EARLEX

Nous vous remercions d'avoir acheté le pistolet pulvérisateur électrique d'Earlex. Ce pistolet pulvérisateur à usage multiple peut être utilisé pour de nombreuses applications.

Veuillez dire ces instructions avant de vous servir de ce produit et conservez-les pour vous y reférer ultérieurement.

Earlex Ltd n'acceptera aucune responsabilité en ce qui concerne l'utilisation de ce produit à d'autres fins que celles mentionnées ci-après.

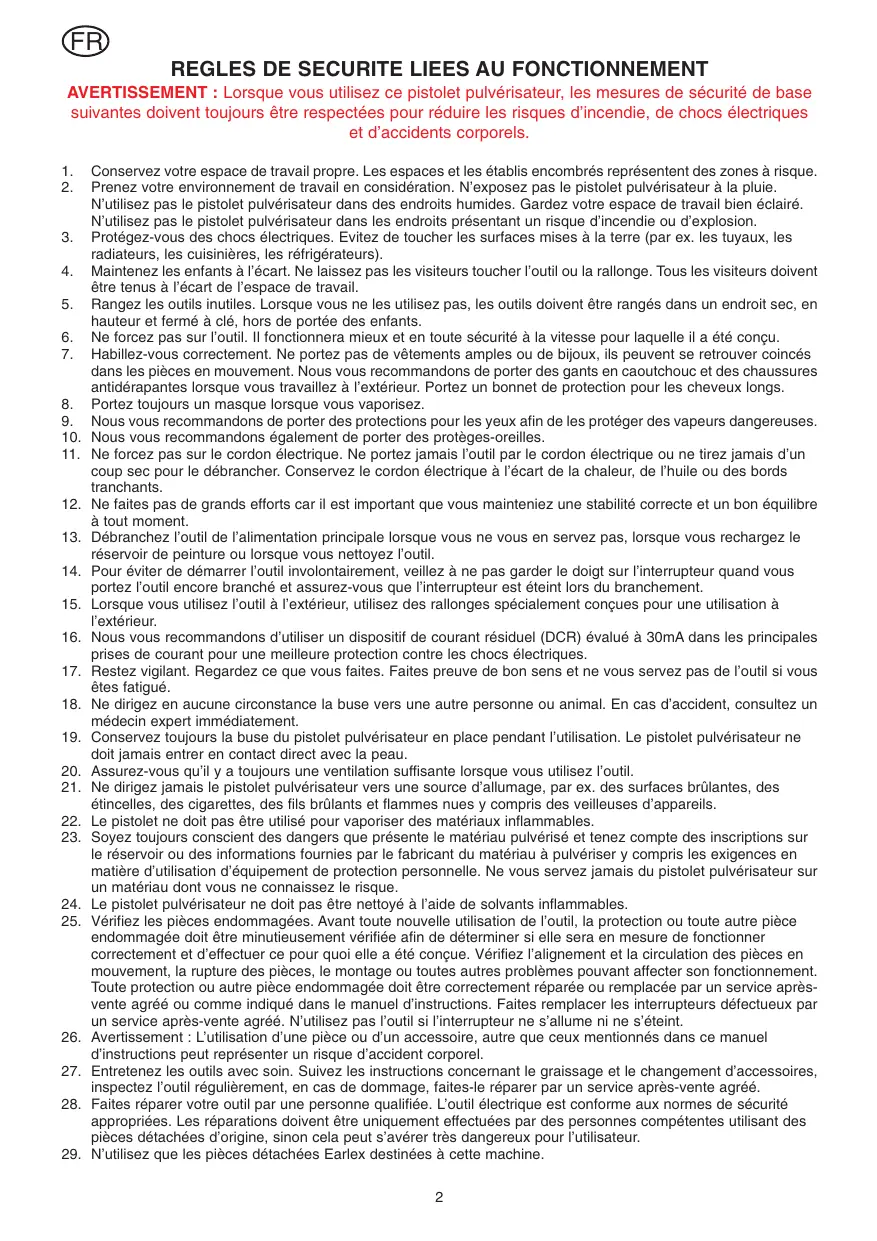

AVERTISSEMENT : Lorsque vous utilise ce pistolet pulvérisateur, les mesures de sécurité de base suivantes doivent toujours être respectées pour réduire les risques d'incendie, de chocs électriques et d'accidents corporels.

1. Conservez Your espace de travail propre. Les espaces et les établis encombrés représentent des zones à risque.
2. Prenez votre environnement de travail en considération. N'expose pas le pistolet pulverisateur à la pluie. N'utilise pas le pistolet pulverisateur dans des endroits humides. Gardez votre espace de travail bien éclairé. N'utilise pas le pistolet pulverisateur dans les endroits représentant un risque d'incendie ou d'explosion.
3. Protégez-vous des chocs électriques. Évitez de toucher les surfaces mises à la terre (par ex. les tuyaux, les radiateurs, les cuisinières, les réfrigerateurs).
4. Maintenez les enfants à l'écart. Ne laissiez pas les visiteurs toucher l'outil ou la rallonge. Tous les visiteurs doivent être tenus à l'écart de l'espace de travail.
5. Rangez les outils inutilles. Lorsque vous ne les utilisez pas, les outils doivent etre rangés dans un endroit sec, en hauteur et fermé à clé, hors de portée des enfants.
6. Ne forcez pas sur l'outil. Il fonctionnera比较好 et en toute sécurité à la vitesse pour laquelle il a été concu.
7. Habillez-vous correctement. Ne portez pas de vêtements amples ou de bijoux, ils peuvent se retrouver coincés dans les pièces en mouvement. Nous vous recommendons de porter des gants en caoutchouc et des chaussures antidérapantes lorsque vous travaillée à l'extérieur. Portez un bonnet de protection pour les cheveux longs.
8. Portez toujours un masque lorsque vous vaporisez.
9. Nous vous recommendons de porter des protections pour les yeux afin de les protégger des vapeurs dangereuses.
10. Nous vous recommendons également de porter des protégés-oreilles.
11. Ne forcez pas sur le cordon électrique. Ne portez jamais l'outil par le cordon électrique ou ne tirez jamais d'un coup sec pour le débrancher. Conservez le cordon électrique à l'écart de la chaleur, de l'huile ou des bords tranchants.
12. Ne faites pas de grands efforts car il est important que vous maintainiez une stabilité correcte et un bon équilibre à tout moment.
13. Debranchez l'util de l'alimentation principale lorsque vous ne vous en servez pas, lorsque vous rechargeze le réservoir de peinture ou lorsque vous nettoyez l'util.
14. Pour éviter de démarrer l'outil involontairement, veillez à ne pas garder le doigt sur l'interrupteur quand vous portez l'outil encore branché et assurez-vous que l'interrupteur est étant lors du branchement.
15. Lorsque vous utilisez l'outil à l'extérieur, utilisez des rallonges spécialément conçues pour une utilisation à l'extérieur.
16. Nous vous recommendons d'utiliser un dispositif de courant résiduel (DCR) évalué à 30mA dans les principales prises de courant pour une meilleure protection contre les chocs électriques.
17. Restez vigilant. Regardez ce que vous faites. Faites preuve de bon sens et ne vous servez pas de l'outil si vous est fatigué.
18. Ne dirigez en aucune circunstance la buse vers une autre personne ou animal. En cas d'accident, consultez un medecin expert immédiatement.
19. Conservez toujours la buse du pistolet pulverisateur en place pendant l'utilisation. Le pistolet pulverisateur ne doit jamais entre en contact direct avec la peau.
20. Assurez-vous qu'il y a toujours une ventilation suffisante lorsque vous utilisez l'outil.
21. Ne dirigez jamais le pistolet pulverisateur vers une source d'allumage, par ex. des surfaces brulantes, des étincelles, des cigarettes, des fils brulants et flammes nues y compris des veilleuses d'appareils.
22. Le pistonet ne doit pas etre utilise pour vaporiser des materiaux inflammables.
23. Soyez toujours conscience des dangers que presente le matériel pulvérisé et tenez compte des inscriptions sur le réserveur ou des informations fournies par le fabricant du matériel à pulvériser y compris les exigences en matière d'utilisation d'équipement de protection personnelle. Ne vous servez jamais du pistolet pulvrisateur sur un matériel dont vous ne connaissiez le risque.
24. Le pistolet pulverisateur ne doit pas etre nettoyé à l'aide de solvants inflammables.
25. Vérifiéz les pieces endommagées. Avant toute nouvelle utilisation de l'util, la protection ou toute autre piece endommagée doit être minutieusement vérifiée afin de déterminer si elle sera en mesure de fonctionner correctement et d'effectuer ce pour qui elle a été conçue. Vérifiéz l'alignement et la circulation des pieces en mouvement, la rupture des pieces, le montage ou toutes autres problèmes pouvant affecter son fonctionnement. Toute protection ou autre piece endommagée doit être correctement réparée ou replacée par un service après-venture/agree ou comme indiqued dans le manuel d'instructions. Faites replacer les interrupteurs défectieux par un service après-venture agree. N'utilise pas l'util si l'interrupteur ne s'allume ni ne s'éteint.
26. Avertissement: L'utilisation d'une piece ou d'un accessoire, autre que ceux mentionnés dans ce manuel d'instructions peut représenter un risque d'accident corporel.
27. Entretenez les outils avec soin. Suivez les instructions concernant le graissage et le changement d'accessoires, inspectez l'outil régulierement, en cas de dommage, faites-le réparer par un service après-vente/agréé.
28. Faites réparer votre outil par une personne qualifiée. L'outil électrique est conforme aux normes de sécurité appropriées. Les réparations doivent être uniquement effectuées par des personnes compétentes utilisant des pièces détagaches d'origine, sinon cela peut s'avérer très dangereux pour l'utilisateur.
29. N'utilisez que les pieces détachées Earlex destinées à cette machine.

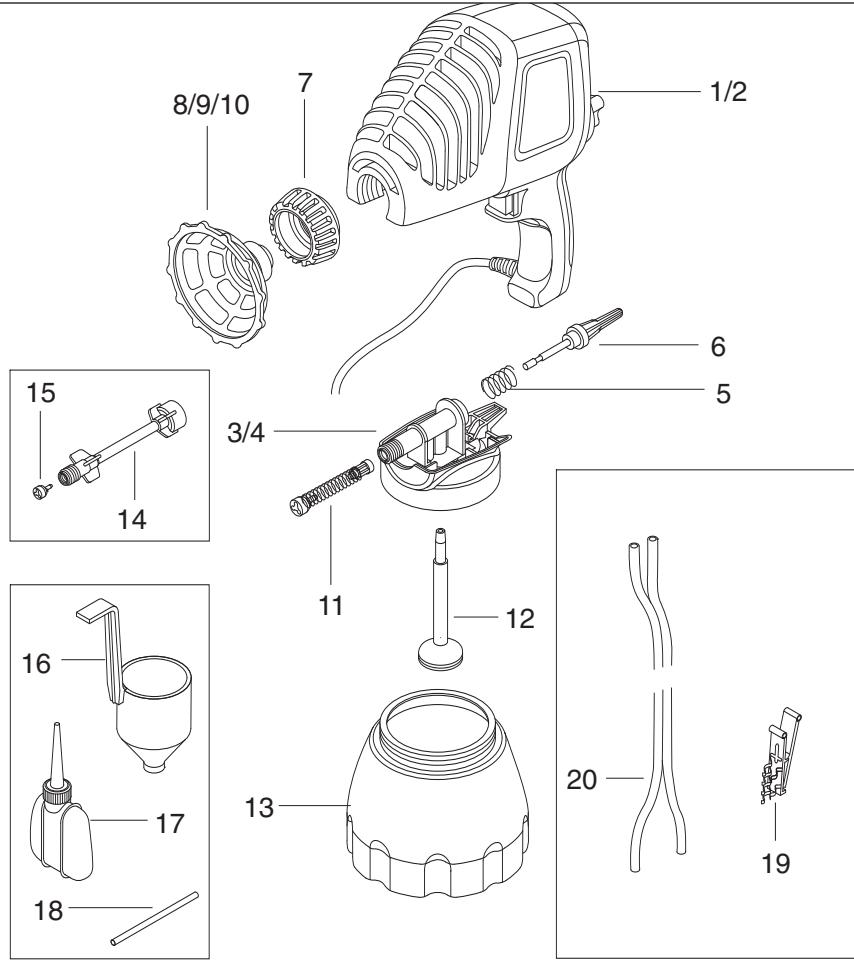

LES ELEMENTS INCLUS AVEC VOTRE PISTOLET PULVERISATEUR Les kits ASG100 et ASG120 complconnent :

• Un pistolet pulverisateur avec une buse de 1,0 mm (jaune) incorporee pour le traitement du bois.

• Un godet de viscosite vous permettant de tester l'épaissur de votre peinture avant de l'utiliser.

• Une rallonge extensible (avec une tête rotative) peut être piée jusqu'à 45^ pour peindre horizontally ou dans les angles.

• Une buse de pistonlet pulverisateur de 0,6 mm à usage général (noire).

• Remplacement de la valve d'atomiseur. Les valves d'atomiseurs se détiorent avec l'usage. Référez-vous à la section "Entretien et réparation".

• Une bouteille d'huile de graissage

• Poussoir de piston pour libérer le piston dans le cas peu probable de grippage.

Les kits ASG120 complrennt aussi :

• Un système de pompage à distance. Pour les travaux plus importants, la peinture peut être directement prélevée de puis son pot d'origine. Référez-vous à la section "Système de pompage à distance".

• Une buse de pistolet pulverisateur de 0,8 mm (bleue) pour la vaporisation de latex et d'autres matériaux.

NIVEAUX DE BRUIT ET DE VIBRATION

Les valeurs suivantes ont ete mesurées conformément à la norme EN50144.

Niveau de pression sonore équivalent à une pression acoustique pondérée A continuelle : 90 dB(A).

Niveau de puissance acoustique pondéré A:103 dB(A)

Niveau de vibration: 12m / s^2

VEUILLEZ REMARQUER

Nous avons fait de notre mieux pour nous assurer que le pistonlet pulvérisateur électrique sans air d'Earlex fonctionnera longtemps sans le moindre problème, s'il est utilisé correctement selon les instructions. Nous n'acceptons aucune responsabilité pour tous les dommages causés par une utilisation incorrecte ou par des substances non-adaptées, par de la peinture ou des fluides qui n ont pas été correctement dilués ou qui ne sont pas adaptés aux surfaces sur lesquilles ils sont appliqués, les dangers sanitaires par un manque de ventilation lors de travaux dans des espaces renfermés, par une defaillance du matériel due à un nettoyage insuffisant des composants après utilisation.

En cas de doute, effectuez d'abord un test sur une petite zone peu apparente. Lisez toujours en premier les instructions de peinture des fabricants.

Notre garantie ou les énoncés précédents n' affectent nullement vos droits statutaires.

SPECIFICATIONS TECHNIQUES

MODELE ASG100

Alimentation électrique 230 V 50 Hz ~

Puisance absorbene normale 100 Watts

Capacité du réservoir 1,0 ltr

Poids du pistolet pulverisateur 2,0 kg

Longueur de cable 2 mtr

MODELE ASG120

Alimentation électrique 230 V 50 Hz ~

Puisance absorbenenormale 120 Watts

Capacité du réservoir 1,0 ltr

Poids du pistonet pulverisateur 2,0 kg

Longueur de cable 2 mtr

AFIN D'OBTEMIR LES MEILLEURS RESULTATS DE VOTRE PISTOLET PULVERISATEUR, LISEZ CES INSTRUCTIONS AVEC SOIN AVANT UTILISATION.

A PROPOS DU PISTOLET PULVÉRISATEUR

Le pistolet pulverisateur est un pistolet pulverisateur électrique sans air très polyvalent. Il peut être utilisé sur différents matérielles y compris des vernis, des conservateurs du bois, de la peinture-émail, de la peinture à base d'huile et d'eau.

Une pulverisation sans air réduit la brume associée à une pulverisation avec air et réduit également la perte de peinture.

Le pistolet pulverisateur peut être utilisé pour une variété d'applications y compris les barrières, les abris, les bateaux, les meubles, les radiateurs, les persiennes et les modèles réduits.

IMPORTANT : CHOIX DE LA PEINTURE

Certaines peintures et autres matériaux peuvent etre pulverisés contrairement à d'autres. Verifiez tous les recommendations du fabricant avant d'utiliser des produits avec votre pistolet pulverisateur.

LE PISTOLET PULVERISATEUR NE DOIT PAS ETRE UTILISE POUR VAPORISER DES PEINTURES MURALES TEXTUREES POUR L'EXTERIEUR OU DES REVETEMENTS TEXTURES. L'UTILISATION DE CES MATERIALIAUX PROVOQUERA UNE USURE PREMATUREE SUR LE PISTON ET ANNULERA VOTURE GARANTIE.

PREPARATION DE LA PEINTURE (OU AUTRE PRODUIT A VAPORISER)

Il est très important de suivre les recommendations du fabricant en ce qui concerne la dilution. La plupart des peintures sont prêtes à l'emploi pour l'application au pinceau et doivent être diluées pour être utilisées avec le pistolet pulverisateur. Si vous ne connaissiez pas le niveau de dilution, consultez le fabricant de peinture.

Le godet de viscosité fourni avec votre pistolet pulvérisateur et le guide de viscosité ci-dessous peuvent vous aider à déterminer l'épaissur correcte de la peinture.

La peinture ou les mélanges de peinture et de diluants doivent être minutieusement remués. Nous ne vous recommendons pas d'utiliser un agitateur électrique car il peut augmenter le volume d'air dans la peinture, ce qui réduira l'efficacité de votre pistolet.

GUIDE DE VISCOSITE

Peintures à base d'eau 35-45 secs

Peintures à base d'huile 15-25 secs

Peintures émail 15-25 secs

Conservateurs du bois aucune dilution

Couche primaire 20-30 secs

Vernis 20-25 secs

Peintures aluminium 15-25 secs

Teinture à bois aucune dilution

Emulsions de latex *10-20% dilution

Peinture lisse pour ciment (non abrasif) *5-10% dilution

UTILISATION DU GODET DE VISCOSITE

Plongez le godet dans la peinture (ou autre produit) afin de la replir.

Chronométriez le temps que la peinture prend pour se vider du godet et référez-vous au guide de viscosité afin de comparer le temps au temps recommandé. Diluez la peinture jusqu'à ce que le temps recommandé soit obtenu.

ADAPTATION DU PISTON DANS SON CYLINDRE

Avant d'utiliser le pistolet pulverisateur pour la première fois, nous vous recommendons d'adapter le piston au cylindre en vaporisant de l'eau dans le pistolet pulverisateur. En suivant les instructions d'utilisation ci-dessous, pulverisez 2 ou 3 réservoirs d'eau du pistolet pulverisateur. Cela améliorera la forme du jet du pistonlet pulverisateur lorsque vous l'utilisez par la suite. Il faut uniquement réaliser ce processus de fixation avant d'utiliser un nouveau pistolet pulverisateur pour la première fois.

PREPARATION ET UTILISATION DE VOTRE PISTOLET PULVERISATEUR

AVERTISSEMENT DE SECURITE!

NE PAS PULVERISER SUR DES MATERIALIAUX INFLAMMABLES. PULVERISEZ UNIQUÉMENT DANS DES ESPACES BIEN AERES. NE JAMAIS PULVERISER PRES D'UNE FLAMME NUE.

PORTEZ TOUJOURS UN MASQUE DE PROTECTION POUR LE VISAGE, DES LUNETTES, DES GANTS ET DES PROTEGE-OREILLES LORS DE L'UTILISATION DU PISTOLET PULVERISATEUR.

PROTEGEZ LES PARTIES DE L'ELEMENT QUE VOUS NE VOULEZ PAS PULVERISER ET PROTEGEZ TOUTES LES PARTIES ADJACENTES QUI POURRAIENT ETRE AFFECTEES PAR

UN EXCES DE PROJECTION.

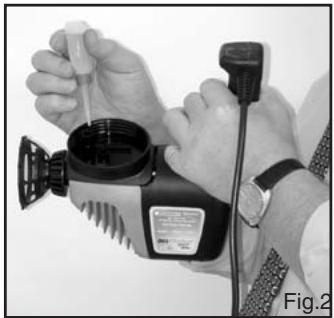

Avant d'installer le réservoir de peinture, renversez le pistolet pulverisateur et appliquez quelques gouttes d'huile de graissage dans le support d'entrée et de sortie. (voir Fig 2)

Branchez le pistolet pulverisateur sur une prise de courant et mettez le moteur en marche pendant une ou deux secondes afin de répartir l'huile autour du cylindre et du piston. Débranchez-le de la prise et poussez fermement le tube d'aspiration et le filtre dans le support d'entrée, qui est le plus long des deux supports.

Remplissez le réservoir de peinture préparée, qui, par mesure de précaution,

doivent etre filtree a l'aide d'un entonnoir approprié équipé d'un filtré. Si vous n'en avez pas, la peinture peut etre filtrée a travers un bas en nylon ou des collants. Vousdezvez you assurer qu'aucune particule solide me poussait bloques ou endommager le pistonet pulverisateur. NE REMPLISSEZ PAS LE RECIPIENT AU-DESSUS DU NIVEAU MAXIMUM INDIQUE.

Vissez fermement le pistolet pulverisateur au réservoir rempli. Branchez le pistolet pulverisateur dans une prise de courant. Il est maintainant pré à être régle.

REGLAGE DU PISTOLET PULVERISATEUR POUR UNE PERFORMANCE OPTIMALE.

Lorsque vous mettez le pistolet pulverisateur en marche, nous vous recommendons de pulveriser de la peinture sur un morceau de matériel, un journal ou du carton. Purifiez l'air du pistolet pulverisateur en l'activant pendant quelques secondes jusqu'à ce que la peinture arrive jusqu'au pistolet pulverisateur.

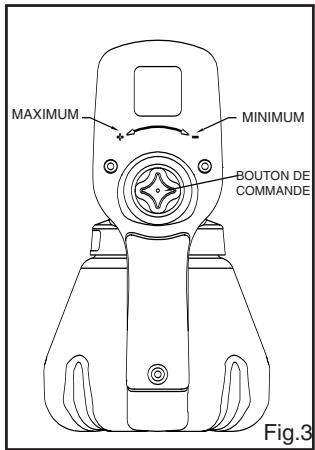

Le volume de peinture et la forme du jet se contrôlent à l'aide du bouton de commande de sortie (voir Fig. 3) Tournez le bouton dans le sens inverse des aiguilles d'une montre pour augmenter le volume de peinture pulverisé et dans le sens des aiguilles d'une montre pour diminuer le volume de peinture pulverisé.

Vous obtiendrez un bon jet lorsqu'une quantite de peinture vaporisée sur la surface sera uniforme et fine. Une mauvaise forme de jet concentrera la peinture au milieu du jet et donnea une finition marbrée.

Pour obtenir la meilleure performance de jet, tournez entièrement le bouton de

commande de sortie dans le sens inverse des aiguilles d'une montre. Dirigez le pistolet pulverisateur vers du carton ou vers un rebut similaire puis appuyez sur l'interrupteur pourmettre le pistolet pulverisateur en marche. Une fois le pistolet pulverisateur en marche, tournez le bouton de commande de sortie dans le sens des aiguilles d'une montre jusqu'à ce que vous obteniez la(Meilleure forme de jet.

Si vous ne parvez que pas a Obtir un jet lisse et fin, vous aurez probabilitcment besoin de diluer encore la peinture.

Suivez la procEDURE de dilution tel que décrit dans la section "Préparation de la peinture".

TECHNIQUE DE PULVERISATION

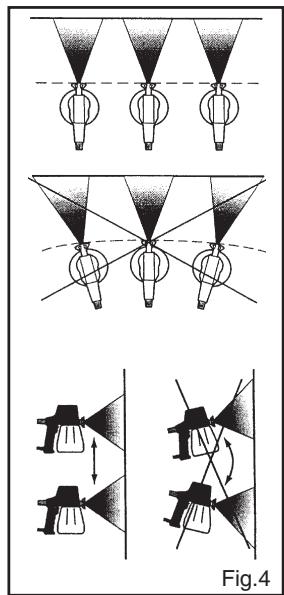

Afin d'obtenir de plusieurs résultats, maintenez le pistolet pulverisateur perpendicular par rapport à la surface pulverisée. Le pistolet fonctionné比较好 si la buse est maintainue à 25 - 30 cm de la surface pulverisée. (Voir Fig. 4). Le rendement en surface sera lisse et conséquent.

Pour éviter une reprise visible de peinture et donc un rendement en surface non uniforme, nous vous recommendons d'eteindre momentarily le pistolet pulverisateur lorsque vous changez de direction.

Déplacez le pistolet pulverisateur à une vitesse constante. Une vitesse rapide donnera une couche mince et une vitesse faible une couche plus épaisse.

N'inclinez jamais le pistolet pulverisateur à plus de 45^ car la peinture pourrait s'infiltrer dans le moteur et cause de sérieux dégats.

CONSEILS UTILES

1) N'applique qu'une seule couche à la fois. S'il faut appliquer d'autres couches, suivez les instructions des fabricants de peinture pour les temps de séchage.
2) Si vous pulverisez de petits objects, maintenez un faisible réglage de sortie afin d'éviter une utilisation excessive de peinture et de minimiser l'excès de projection.
3) Lorsque vous pulverisez de larges zones ou objets, utilisez des passages croisés, soit de gauche à droite puis de haut en bas ou vice-versa. Souvenez-vous d'arreter momentarilyantément la pulverisation lorsque vous changez de direction. Cela vous garantira un rendement en surface lisse et maximum. (Voir Fig. 5)
4) N'arrête pas la pulverisation lorsque vous déplacez le pistolet dans une direction continue.
5) Pour vous assurer que les bords sont recouverts, commencez la pulverisation juste à l'extérieur de la zone pulverisée et n'arrêtez pas tant que vous n'avez pas dépasse le bord opposé.

CHOIX DE LA BUSE DE PULVERISATION

Le pistolet pulverisateur ASG100 est fourni avec des buses de 0,6 mm et de 1,0 mm, le pistolet pulverisateur ASG120 est également fourni avec une buse de 0,8 mm, elles doivent être utilisées comme suit :

1) 0,6 mm - Cette taille convient le mieux pour les materiaux à base d'huile, les teintures, les vernis d'impression, les laques, les produits d'étanchéité et les peintures lacées pour de petites zones d'application.
2) 0,8mm - II s'agit de la buse à usage général qui fonctionne le mieux pour les matériaux tels que les émulsions, le latex et les peintures plus épaisées.
3) 1,0mm - Cette buse convient pour la pulverisation du traitement du bois.

Si, lorsque vous pulvérisez, vous trouvez que le jet est petit et éclabousse, le réglage du bouton de commande de sortie ne résoudra pas le problème, essayez une taille de buse plus large avant de diluer le matériel.

UTILISATION DE LA RALLONGE FLEXIBLE

Il est très facile de peindre les plafonds, les sols et toutes les surfaces horizontales grâce à la rallonge flexible. Lorsqu'elle est installée, la rallonge flexible se courbe et évite l'inclinaison du pistolet pulvérisateur. L'inclinaison excessive du pistolet pulvérisateur peut provoquer des fuites de peinture dans le moteur et causer de sérieux dégats.

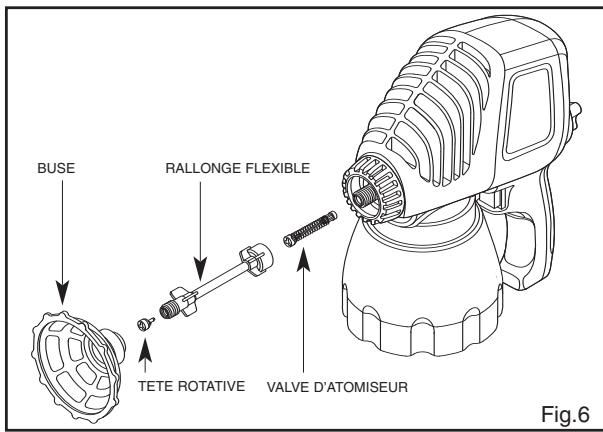

INSTALLATION DE LA RALLYNGE FLEXIBLE (voir Fig 6)

1) Dévissez la buse du pistonet pulverisateur en la tournant dans le sens inverse des aiguilles d'une montre. Assurez-vous de laisser la valve en place et vérifie l'usure.
2) Vissez fermement l'extrémité de la rallonge avec le filetage interieur sur le pistolet pulverisateur. Des fuites peuvent survenir si la rallonge flexible n'est pas assez serrer ou si vous usez d'une force excessive pour l'insteller. Par ex. en utilisant des pince coupantes.
3) Installes la tête rotative à l'extrémité de la rallonge flexible avec le filetage extérieur.
4) Vissez une buse à l'extrémité de la rallonge flexible.
5) Courbez la rallonge flexible jusqu'à obtenir l'angle désiré (45° maximum). Ne courbez pas la rallonge plus qu'il n'est nécessaire car un piage repétitif peut provoquer une défaillance prématuree.

Fig.6

SYSTEME DE POMPAGE A DISTANCE - (ASG120 uniquement)

Pour de gros travaux de peinture, vous pouvez utiliser le système de pompage à distance. Il vous permet d'extraire la peinture directement d'un large réservoir ou pot, au lieu d'utiliser le réservoir fourni avec le pistolet à peinture. Notre travail en sera facilité et vous gagnerez du temps. Quand vous utiliserez le système de pompage à distance, attachez le tube de pompage (transparent) au pot à l'aide du clip fourni. Si vous travailliez sur une échelle, le pot peut être accroché avec soin à un échelon de l'échelle en utilisant un crochet métallique. Nous vous recommendons un temps de travail continu d'une durée maximale de 30 minutes avec des pauses de 20 minutes.

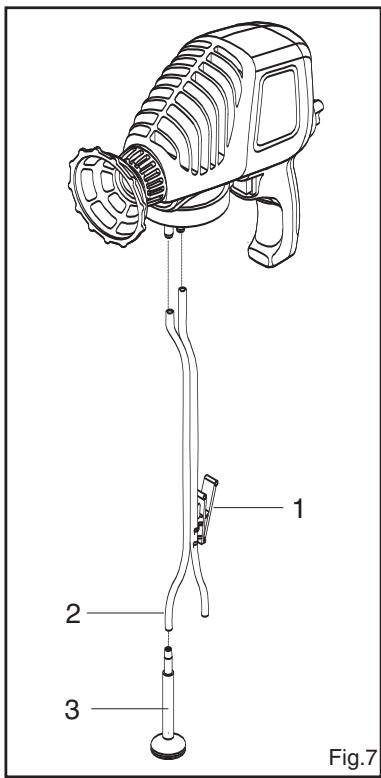

Assemblage du syteme de pompage a distance (voir Fig 7)

• Dévissez et retirez le réservoir de peinture puis Œtez le tube d'aspiration et filtre du dessous cylindrique du pistolet. Si vous utilisez le pistolet pour la première fois, graissez le cylindre et le piston avant de continuer. Voir la section préparation et utilisation de votre pistolet pulverisateur)
• Poussez fermement les deux extrémités du tube de pompage directement dans les deux supports prévus à cet effet sous le dessous cylindrique du pistonlet. L'un des deux embouts est plus long : c'est l'embout d'entrée de la peinture.

• Installez le tube d'aspiration et filtre à l'autre extrémité du tube, du même côté about d'entrée de la peinture.

• Immergez le tube d'aspiration et filtre dans le pot de peinture et maintenez le tube transparent attaché au pot à l'aide du clip fourni.

• Lorsque vous utilisez le pistolet pulverisateur avec sa fonction 'pompage à distance', utilisez uniquement le pistolet en position verticale.

Amorcer le pistolet pulvérisateur

Lorsque vous utilisez le système de pompage à distance, vous devez éliminer tout l'air du tuyau transparent de pompage en amortçant le système comme suit :

1. tournez complètement le bouton de réglage de débit de peinture dans le sens inverse des aiguilles d'une montre jusqu'à la position maximale.
2. Assurez you que le pistolot est bien branché
3. Maintenez le pistolet en dessous du niveau de peinture afin d'accelérer l'opération d'amorçage.
4. Dirigez le pistolet pulverisateur vers un morceau de carton ou un nouveaux journal et appuyez sur la gachette et maintenez la enforcée jusqu'à ce que tout l'air soit evacué du tuyau et la peinture circule librement dans la buse. Cette opération prend environ 2 minutes.

ATTENTION: Lorsque vous utilisez le système de pompage à distance, le tube d'aspiration et son filtre doivent être complètement submergés dans la peinture à tout moment. Dans le cas contraire, de l'air pourrait

s'introduire dans le système et le piston pourrait se bloquer. Si cela arrivait, le son que produit habituement vous pistolet se transformera en un léger vrombissement et le pistolet deviendra rapidement chaud au toucher. Arrétez alors immédiatement l'utilisation, laissez le pistolet refroidir, nettoyez et gratissez l'appareil avant de le réutiliser.

NETTOYAGE DES COMPOSANTS DU SYSTEME DE POMPAGE A DISTANCE

Appliquez des diluants appropriés dans le tube jusqu'à ce qu'il soit propre. Démontez les pieces de fixation aux deux extrémités avant que des restes de peinture ne sèchent et nettoyez complètement le tube de pompage à distance, le tube d'aspiration et le filtre. Retirez la tasse de retour et nettoyez-la à l'aide de diluants.

INSTRUCTIONS GENERALES DE NETTOYAGE

Après chaque utilisation, il faut bien netoyer le pistolet pulvérisateur. Cela évitera des blocages et permettra d'obtenir deailles performances la prochaine fois que vous l'utiliserez.

Une fois la pulverisation terminée, videez les restes de matériaux se trouvant dans le réservoir de peinture et nettoyez-le complètement en utilisant les diluants du travail precedent.

Rincez le réservoir du pistonlet pulverisateur à l'aide de diluants utilisés lors du travail précédent et pulverisez sur du carton ou sur un journal et suivez les instructions ci-dessous.

RAPPEL:NEJAMAIS UTILISERDE DILUANTS INFLAMMABLES.

• Debranchez le pistonet pulverisateur de l'alimentation électrique.
• Retirez le réservoir de peinture et tirez sur le tube d'aspiration.
• Retirez le filtré du tube d'aspiration.
• Dévissez la buse de pulverisation et retirez la valve d'atomiseur, en vous assurant que le ressort n'est pas "étirée" lors du retrait.
• Dévissez la bague de blocage et retirez le logement du cylindre du moteur en poussant vers l'avant et vers le bas.
• Retirez le piston et le ressort.
• Submergez tous les composants dans un liquide de nettoyage compatible avec le matériel pulvérisé.
  Nettoyez bien toutes les pièces.
  Graissez légèrement le piston et faites-le glisser dans le cylindre afin de répartir laGRAISSÉ sur toutes les pièces d'accoulement.
• Pour le ré-assemblage, faites le contraire de ce qui a été dit précédement.

ENTRETIEN ET REPARATION

Gardez bien à l'esprit le fait que certaines pieces détachées du pistolet pulverisateur s'useront et devront être replacées et que ces pieces ne sont pas couvertes par la garantie. Ces pieces incluent la valve, la buse de pulverisation, le piston et le ressort. L'usure de ces pieces dépend du caractère abrasif de ces matérielles pulverisés. Les matérielux fortement abrasifs tels que la peinture au latex (émulsions) useront ces pieces beaucoup plus rapidement. Vous doivent normalment changer la valve d'atomiseur après une pulverisation comprise entre 25 et 45 litres de latex.

Une valve usee donne r une forme de jet inaequate et devra etre remplacee.Des valves de remplacement sont disponibles aupres du service des reparations d'Earlex.

Voude vez de temps en temps examiner les buses de pulverisation, le piston et le reessort afin de verifier l'usure.

Remplacez-les si nécessaire.

NE JAMAIS JETER LA PEINTURE OU LES DISSOLVANTS DANS LES EGOUTS.

IL Y A DES DEOHETERIES POUR CELA.

RACCORDEMENT AU RESEAU ELECTRIQUE

(AVERTISSEMENT : CET APPAREIL DOIT ETRE MIS A LA TERRE)

Si les principaux fils de sortie sont endommages, ils doivent être replacés par le fabricant ou par son agent d'entretien ou par une personne ayant les mêmes qualifications afin d'éviter tout danger.

AVERTISSEMENT : Si vous utilisez une rallonge, elle doit posseder une puissance nominale minimum de 6 amp et doit être entierement déroulée. Ne faites pas fonctionner l'appareil avec une rallonge d'une puissance nominale inférieure à 6 amp car cela pourrait cause une défaillance prematurée du moteur et annulera votre garantie.

ETIQUETTES D'AVERTISSEMENT CONCERNANT LA SECURITE

Une des étiquettes sur le pistolot pulverisateur est une étiquette d'advertisement qui indique trois diagrammes. En cas de doute quant à leur signification, veuillez vous référer aux explications suivantes.

Ne pas diriger le pistolet pulverisateur vers vous ou vers une autre personne.(Risque d'injection)

Ne pas utiliser votre pistolet pulverisateur par temps humide.

Ne pas utiliser votre pistolet pulverisateur pour vaporiser des matériaux inflammables. Par ex. ceux ayant un point d'inflammabilité inférieur à 21^ .

Precision au sujet de l'application de matérieliaux inflammables ou de l'utilisation de diluants inflammables.

Ce pistolet est capable d'appliquer une très large variété de produits, aussi bien à base d'eau qu'à base des solvants.

Pour les produits à base d'eau ; la dilution (si besoin) et le nettoyage se feront bien sur à l'eau. Donc aucune ambiguité possible.

Pour les produits à base de solvants, Il est noté que ce pistonet ne peut pas, et ne doit pas, pulveriser des produits inflammables. Idem pour une éventuelle dilution qui ne doit pas être effectue avec des produits inflammables. Par inflammables nous entendons ici, tous les liquides dont le point d'inflammabilité (communément appelé point d'éclair) est inférieur à 21^ .

Donc vous pouvez utiliser des produits à base de solvants dont le point d'éclair est égal ou supérieur à 21^ . (Idem pour les diluants)

Pour cela, reportez-vous au pot de peinture, au distributeur ou encore au fabricant.

PROBLEMES	CAUSES	SOLUTIONS (Voir Fig.8)
Le pistolet pulvérisateur émet un léger vrombissement mais ne fonctionne pas.	Piston bloqué	Retirez la buse (8/9/10) et la valve d'atomiseur (11). Dévissez la bague de blocage (6) et retirez le logement du cylindre et l'assemblage du piston (3 /4 / 5).Utilisez le pouvoir du piston (18) fourni dans le pack de pieces détaches afin d'éjecter le piston. Nettoyez et gratissez le piston et le cylindre. Ré-assem-blez avec soin dans le sens inverse.
Aucune alimentation par pompé	Aucune valve dans la pompé. Filtré de peinture pour le pompage bloqué. Peinture trop épaisse	Insérez une valve d'atomiseur (11).Nettoyez le filtre (12).Diluez la peinture comme commande. Voir la section "Préparation de la peinture".
Le moteur du pistolet pulvérisateur fonctionne mais rien rien de sort.	Buse ou valve d'atomiseur bloquee	Nettoyez bien les pièces. Voir la section "Instructions générales de nettoyage".
Le moteur du pistolet pulvérisateur fonctionne mais éclabousse.	Valve d'atomiseur usée Buse usée Réservoir presque vide Le pistolet pulvérisateur est tenu à un mauvais angle Peinture trop épaisse Le réglage du début est incorrect	Remplacez la valve d'atomiseur (11).Remplacez la buse (8/9/10).Remplir le recipient (13).Tenez-le à un angle correct. Voir la section "Technique de pulvérisation".Diluez la peinture comme commande. Voir la section "Préparation de la peinture".Ré-glez le bouton de commande de sortie. Voir la section "Réglage du pistolet pulvérisateur pour une performance optimale"
La peinture goutte de la buse	La buse n'est pas assez serrée. Pistolet pulvérisateur tenu à plus de 45°	Serrez la buse (8/9/10). Tenez-le à un angle correct. Voir la section "Technique de pulvérisation".
Brouillard excessif	Pression trop élevé Pulpérisateur trop éloigné de la surface	Utilisez une buse plus grande. Tenez le pistolet pulvérisateur à environ 30cm de l'espace de travail.
Des nervues et des inégalités sur la peinture	Mouvement du bras trop lent. Pistolet pulvérisateur trop rapproché de la surface de travail. Applica-tion d'une trop grande quantité de peinture à la fois.	Voir la section "Technique de pulvérisation" et "Les conseils utiles" pour la surface de travail.

PIECES ET ACCESSOIRES

fig.8

1. Assemblage principal du pistolet ASG100
   (y compris les principaux fils de sortie) SG468
2. Assemblage principal du pistolet ASG120
   (y compris les principaux fils de sortie) SG469
3. Logement de cylindre (ASG100) SG434
4. Logement de cylindre (ASG120) SG453
5. Ressort de piston SG442
6. Piston SG395
7. Bague de blocage SG400
8. Buse 1,0 mm (jaune) SG414
9. Buse 0,6 mm (noire) SG416
10. Valve d'atomiseur SG473
11. Tube d'aspiration et filtré SG240
12. Réservoir de peinture SG242
13. Rallonge flexible SG281

14. Tete rotative SG200

15. Godet de viscosite SG243

16. Huile de graissage SG244
17. Poussoir de piston SG318

ASG120 uniqueness

1. Buse 0,8 mm (bleue) SG415
2. Bague pour tube SG431
3. Tube de pompage à distance SG432

VEILIGHEIDSVOORSCHRIFTEN

Ce produit est garanti pour une période de 24 mois contre tous vices de fabrication ou de matériaux. Il n'est pas garanti si vous le louez. Cette garantie n'attecte pas vos droits statutaires. En cas de problème, veuillez contacter notre service d'assistance téléphonique au numéro suivant :

FRANCE: 04 76 67 18 46

BELGIQUE: 078 15 25 51

Du lundi au vendredi, de 08h30 à 17h (Sauf pour les jours fériés)

Modèle déposé au RU N° 3009595

Le dépôt du modele s'applique en Europe,aux E-U et en Australie

Droits d'auteurs et droits réservés du modele © 2003.

Déclaration de conformité EC

Nous déclarons que les unités ASG100 et ASG120 sont conformes aux normes : 73/23/EEC, EN50144-1,EN50144-2-7 89/336/EEC, EN61000-3-2 & EN61000-3-3, EN55014-1, EN55014-2

Tim Hopper-Directeur technique

GARANTIE

Tim Hopper-Technisch directeur

Earlex Ltd., PARC WORK CENTER, ZAC CHAMPFEUILLET, 38500 VOIRON, FRANCE
