GEBRUIKSAANWIJZING SUPER SPRAYER 200 EARLEX

Gefeliciteerd met de aankoop van een elektrisch airless spuitpistol van Earlex. Dit is een veelzijdig spuitpistol dat voor diverse toepassingen kan worden gezruikt.

Lees alle instructies voordat u dit apparaat gebruikt en bewaar deze ter referentie.

Earlex Ltd is nicht verantwoordelijkkheid voor het gebruik van dit apparaat indien het worden gebruikt voor andere doeleinden dan hierin worden beschreiben.

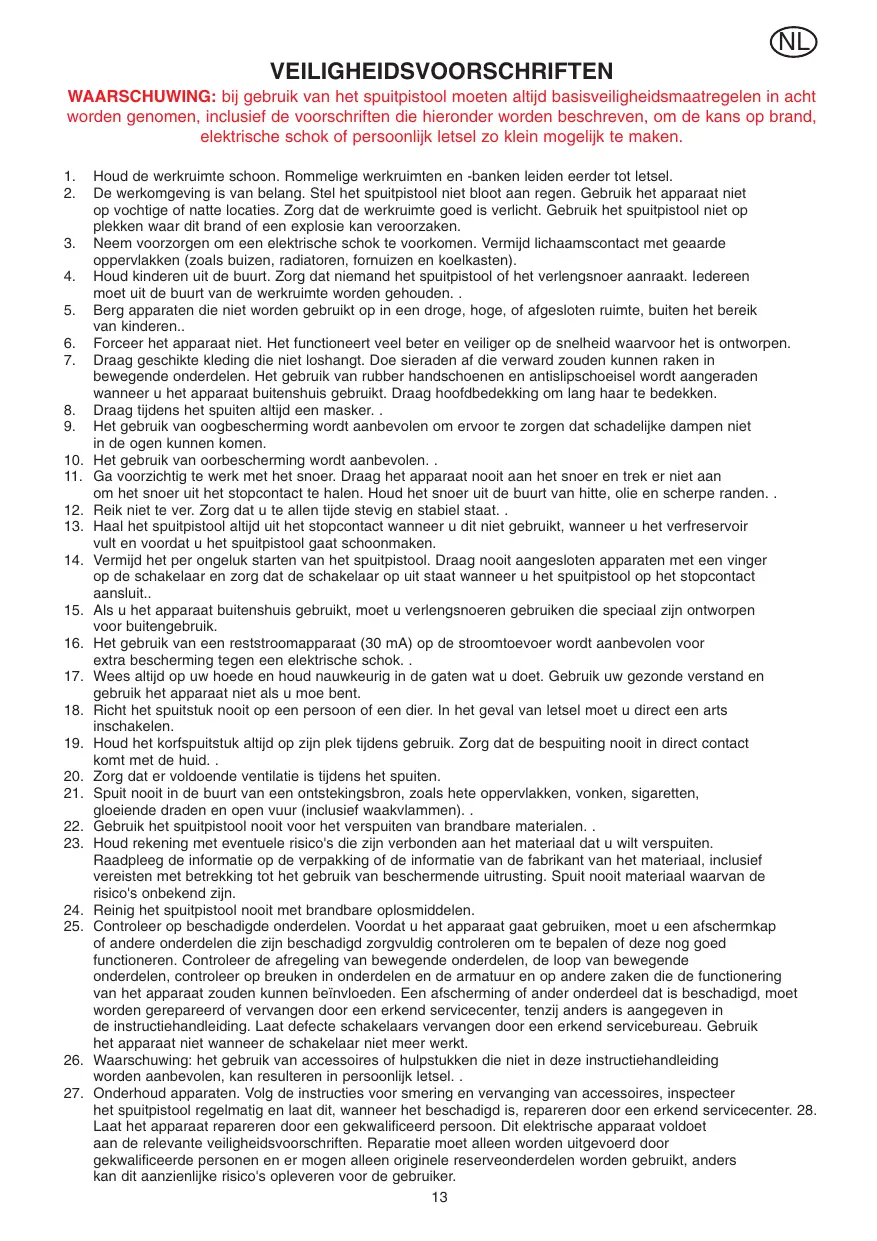

REGLES DE SECURITE LIEES AU FONCTIONNEMENT

WAARSCHUWING: bij gebruik van het spuitpistol要去en algtd basisveiligheidsmaatregelen in acheit worden genomen, inclusief de voorschriften die hieronder worden beschreven, om de kans op brand, elektrische schok of persoonlijk letsel zo Klein möglich te make.

1. Houd de werkruimte schoon. Rommelige werkruimten en -banken leiden erder tot letsel.
2. De werkomgeving is van belang. Stel het spuitpistol net bloot aan regen. Gebruik het apparaat nicht op vochte of natte locaties. Zorg dat de werkruimte goed is verlicht. Gebruik het spuitpistol neit op plekken waar dit brand of een explosie kan verroorzaken.
3. Neem voorzorgen om een elektrische schok te voorkomen. Vermijd lichaamscontact met geaarde oppervlakken (zoals buizen, radiatoren, fornuizen en koelkasten).
4. Houd kinderen uit de buurt. Zorg dat niemand het spuittpistol of het verleingsnoor aanraakt. Ledereen moet uit de buurt van de werkruimte worden gezehden.
5. Berg apparaten die nicht worden gebruikt op in een droge, hoge, of afgesloten ruimte, buiten het bereik van kinderen.
6. Forceer het apparaat Niet. Het functioneert veel better en veiliger op de snelheid waarvoort het is ontworpen.
7. Draag geschickt kleding die nicht loshangt. Doe sieren auf die verwand zouden können raken in bewegende onderelden. Het grabuik van rubber handschoenen en antisilipschoeseil worden aangeraden wanneer u het apparaat buitenshuis gebruikt. Draag hoofdbedekking om lang haar te bedekenk.
8. Draagijdens het spuiten.altijd een masker..
9. Het gebruik van oogbescherming worden aanbevolen om ervoor te zorgen dat schadelijke dampen nicht in de ogen{kunnen komen.
10. Het gebruik van oorbescherming worden aanbevolen..
11. Ga voorzichtig te werk met het snoer. Draag het apparaat nooit aan het snoer en trek er Niet aan om het snoer uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.
12. Reik Niet te ver. Zorg dat u te allen tjide stevig en stabel staat.
13. Haal het spuittipstool altiqit u het stopcontact wanner u dit geen gebruikt, wanner u het verzreservoir vult enyordat u het spuittipstool gaat schoonmaken.
14. Vermijd het per ongeluk starten van het spuitpistol. Draag nooit aangesloten apparaten met een vinger op de schakelaar en zorg dat de schakelaar op uit staat wanner u het spuitpistol op het stopcontact aansluit.
15. Als u het apparaat buitenshuis gebruikt,要去 verlengsnoeren gebruiken die special eenontworpen voor buitengebruik.
16. Het gebruik van een reststroomapparaat (30mA) op de stroomtoevoer worden aanbevolen voor extra bescherming谈起 een elektrische schok.
17. Wees alltijd op uw hoede en houd nauwkeurig in die gaten wat u doet. Gebruik uw gezonde verstand en gebruik het apparataat Niet als u moe bent.
18. Richt het spuijtstuk nooit op een persoon of een dier. In het geval van letsel moet u direct een arts inschaken.
19. Houd het korfspuitstuk altdj op zichlekijdens gelebruik. Zorg dat de bespuiting nooit in direct contact, komt met de huid.
20. Zorg dat er voldoende ventilatie isijdens het spuiten.
21. Spuit nooit in de buurt van een ontstekingsbron, zoals hote oppervlakken, vonden, sigaretten, gloeende draden en open vuur (inclusive waakvlammen).
22. Gebruik het spuitpistol nooit voor het verspuien van brandbare materialen.
23. Houd rekening met eventuele risico's die zijn verbonden aan het materiaal dat u wilt verspuien. Raadpleeg de informatatie op de verpakking of de informatie van de fabrikant van het materiaal, inclusief vereisten met betrekking tot het gebruik van beschermende uitrusting. Spuit nooit materiaal waarvan de risico's onbekend�.
24. Reinig het spuitpistol nooit met brandbare oplosmiddelen.
25. Controller op beschadigde onderdelen. Voordat u het apparaat gaat gebruiken, moet u een afterschermkap of andere onderden die zich beschadigd zorgvuldig controlen om te bepalen de Zoog goed functioneren. Controller de afregeling van bewegende onderden, de loop van bewegende onderden, controller op breuken in onderden en de armatuur en op andere zaken die de functioning van het apparaat zonden hunnen beinvoeden. Een afterschering of ander onderdeel dat is beschadigd, moet worden gerepareererd of verrangen door een erkend servicecenter, tenzij anders is aangegeven in de instructiehandleiding. Laat defecte schakelaars verrangen door een erkend servicebureau. Gebruik het apparaat Niet wonneer de schakelaar Niet meer werkkt.
26. Waarschuwing: het gebruik van accessoaires of hulpstukken die niet in deze instructiehandleiding worden aanbevolen, kan resulteren in persoonlijk letset.
27. Onderhoud apparaten. Volg de instructies voor smering en verwangng van accessoires, inspecteer het spuitpistol regelmatig en laat dit, wannee het beschadigd is, repareren door een erkend servicecenter. 28. Laat het apparaat repareren door een gekwalificiererd persoon. Dit elektrische apparaat voldoet aan de relevante veilighedsvoorschriften. Reparatie moet alleen worden uitgevoerd door gekwalificierde personen en er mogen alleen originè reserveonderdelen worden gebruikt, anders kan dit aanzienlike risico's opleveren voor de gebruiker.

MEEGELEVERDE ONDERDELEN VAN HET SPUITPISTOOL De ASG100- en de ASG120-set bevat:

• Spuitpistool met een spuitstuk van 1,0 ~mm (geel) voor het verspuien van beschermingsmiddelen voor houtwerk.

• Viscositeitsbeker waarmee u de verf Aunt testen opDICke voordat u dezeGaattverspuien.

• Flexibel verlengstuk (met wervelkop); kan tot 45 graden worden gebogen; voor het verzven van horizontale of schuine oppervlakken.

• Spuitstuk van 0,6 mm (zwart) voor algemeen gebruik.

• Reserve verstuiverventiel.
  Verstuiverventielen slijtenijdens het gebruik.
  Zie 'Onderhoud en reparatie'.

Fles smeerolie

Zuigerstempel om de zuiger vrij te make in het onwaarschijnlijk geval dat deze vastloopt.

De ASG120-set bevat tevens:

• Extern toevoersysteme. Als u grotere oppervlakken wilt bewerken, kurz u verf direct uit een blink verspuien. Zie 'Extern toevoersysteme'.

• Spuitstuk van 0,8 mm (blauw) voor het spuiten van latex en andere ditkke materialen.

GELUIDS- EN VIBRATIENIVEAUS

De volgende waarden zijn gemeten volgens de norm EN50144. Continu A-gewogen equivalent geluidsvermögensniveau: 90 dB(A)
A-gewogen geluidsvermögensniveau: 103 dB(A)
Vibratieniveau: 12m / s^2

LET OP

We hebben er alles aan gedaan om ervoor te zorgen dat het Earlex elektrisch airless spuipistool bij correct gebruik (en volgens deze instructures) probleemoos zal functioneren. Earlex Ltd is nicht verantwoordelijk voor schade als gevolg van het gebruik van onjuiste of ongeschikte substanties, verf of vloeistoffen die nicht correct zijn verdund of ongeschikt zichoor voor het oppervlak waarop deze worden toegepast; gezondheidsrisico's als gevolg van onvoldoende ventilatie bij gebruik van het spuipistool in besloten ruimten of storingen van het apparaat als gevolg van onvoldoende reiniging van onderdelen na gebruik. Test altiijd eerst op een onopvallende plek op het oppervlak om te controleren of alles maar behoren functioneert. Lees altiijd eerst de instructies van de verfabrikant. Noch unsere garantie noch de bovenstaande verwklaring zichon van invloed op uw wettelijk rechten.

TECHNISCHE SPECIFICATIE
MODEL ASG100		MODEL ASG120
Stroomvoorziening	230 V, 50 Hz ~	Stroomvoorziening	230V 50Hz ~
Nom. ingangsvermögen	100 W	Nom. ingangsvermögen	120 W
Capaciteit reservoir	1,0 l	Capaciteit reservoir	1,0 ltr
Gewicht spuitpistol	2,0 kg	Gewicht spuitpistol	2,0 kg
Snoerlengthe	2 m	Snoerlengthe	2 m

LEES DEZE INSTRUCTIES ZORGVULDIG VOORDAT U HET SPUIPTPISTOOL GAAT GEBRUKEN OM DE BESTE RESULTATEN TE BEHALEN.

HET SPUITPISTOOL

Het spuipistool is een veelzijdig, elektrisch, airless apparaat. Het kan worden gezrukt voor het verspuien van verzillende materielen, zoals verrissen, houtconserveermiddelen, emailverf en verf op oliebasis en op waterbasis. Door airless te verspuien, vindt er minder nevelvorming plaats en worden er minder verfl verwuikt.

Het spuitpistool kan voor diverse toepassingen worden gebruikt, zoals hekken, schuren, boten, meubilair, radiatoren, modellen en jaloeziedeuren.

BELANGRIJK - TE GEBRUIKEN VERF

Veel verwsoorten en andere materialen können worden verspoten, maar Niet allemaal. Raadpleeg algijd de aanbevelingen van de fabrikant voordat u producten gaat gebruiken met het spuitpistol.

HET SPUITPISTOOL MAG NIET WORDEN GEBRUIKT VOOR HET VERSPUITEN VAN STRUCTUURVERF VOOR BUITEN OF STRUCTUURCOATINGS. GEBRUIK VAN DEZE MATERIALEN RESULTTEERT IN SNELLE SLIJTAGE VAN DE ZUIGER EN MAAKT UW GARANTIE ONGELDIG.

DE VERF VOORBEREIDEN (OF ANDER MATERIAL TER VERSPUITING)

Het is van belang de aanbevelingen van de fabrikant met betrekking tot het verdunnen te volgen. De meeste hedendaagse verstoffen zijn klaar voor gebruik met kwasten, maar要去en eerst worden verdund voor gebruik met een spuitpistol. Als u Niet zeker weet hoe u de verf moet verdunnen, neemt u contact op met de fabrikant.

Gebruik de viscositeitsbeker die met het spuitpistol is meegeleverd en volg de onderstaande richtlijnen om de juiste dikte van de verf te bepalen.

De verf, of het mengsel van verf en verdunner, moet goed worden omgeroerd. Het gebruik van een elektrisch roerapparaat worden afgeraden, aangezien deze de hoeveelheid lucht in de verf kan verhogen waardoor de effectiviteit van het spuitpistol worden verminderd.

Verf op waterbasis	35-45sec	Aluminiumverf	15-25sec
Verf op oliebasis	15-25sec	Houtbeits	geen verdunning
Emailverf	15-25sec	Latexemulsie	*10-20% verdunning
Houtconserv.middel	geen verdunning	Egaal metselwerk
Grondverf	20-30sec	Verf (geen structuur)	*5-10% verdunning
Vernis	20-25sec

• Deze verfoorten können nicht in de viscositeitsbeker worden gemeten. Als u deze verfoorten wilt verspuien, verwijdert u het filter uit de zuiguis, verdunt u de verf volgens de aanbevelingen van de fabrikant en zeeft u deze om eventuele klonten of deeltjes te verwijderen.

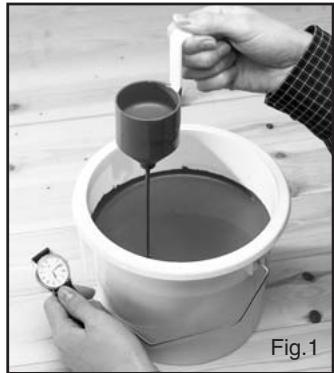

Dompel de viscositeitsbeker in de verf (of een ander middel) om de beker te vullen.

Houd bij hoe lang het duurt voordat de verf uit de beker is gelopen en raadpleeg de richtlijnen met betrekking tot viscositeit om de tijsdsduur te vergelijkken met de aanbevolen tijsdsduur. Verdun de verf nog meer tot de aanbevolen tijsdsduur is bereikt.

Voordat u het spuittpistol voor de eerste keer gaat gebruiken, worden het aanbevolen de zuiger en de cilinder in te bedden door water door het spuittpistol te verspuien. Volg de onderstaande gebruiksinstructies en verspuit 2 of 3 reservoirs water door het spuittpistol.

Dit resulteert in een verbeterd spuitpatroon bij gebruik van het apparaat. U hoeft de zuiger en de cilinder alleen in te bedden wonneer u een/Newspitstool voor de eerste koer gaat gebruiken.

HET SPUIPTPISTOOL VOORBEREIDEN EN GEBRUIKEN

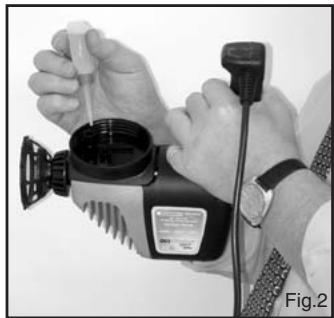

Voordat u het verfreservoir bevestigt, draait u het spuittpistol om en doet u eenaar druppels smeerolie in de inlaat- en uitylaattuiten. (zie figuur 2).

Steek de stekker van het apparaat in het stopcontact en LAST de motor een of twee seconden draaien om de olie goed rondon de cilinder en de zuiger te latent verspreiden. Haal de stekker uit het stopcontact en duw de zuigbuis en het filter stevig in de inlaattuit (dit is de langste van de twee tuiten).

Vul het reservoir met de Voorbereide verf of ander materialiaal. Deze要去uit voorzorg worden gefilterd door een geschikte trechter die is voorzien van een filter. Inplaats van een filter kunt u ook een nylonkous of scanty gebruiken om de verf te filteren. Op die manier weet u zeker dat de verf geen onzuiverheden

bevat die het spuittpistol zouden hunnen blokkeren of beschaden. VUL HET RESERVOIR NOOIT VERDER DAN TOT HET AANGEGEVEN MAXIMUMVAU.Schroef het spuittpistol stevig vast op het gevulde reservoir. Sluit het spuittpistol aan op op een stopcontact. Het apparatus kan nu verder worden ingesteld.

HET SPUITPISTOOL INSTELLEN VOOR OPTIMALE PRESTATIES

Tijdens het instellen van het spuittpistool worden het aanbevolen de verf te verspuien op restmaterialiaal, een krant of een stuk karton. Reinig de lustt uit het spuittpistool door deze enkele seconden aan te zetten tot de verf uit het spuittpistool komt.

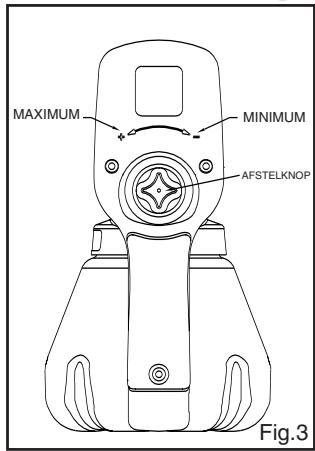

U regelt de hoeveelheid te verspuien verf via de patroonafstelknop (zie figuur 3). Door de knop linksom te draaien, vergroot u de hoeveelheid verf die worden verspoten; door de knop recht som te draaien, verkleint u de hoeveelheid verf.

Bij een goed spuitpatroon is er een continue fijnereverspuiting van gelijke hoeveelheden verf. Bij een slecht spuitpatroon concentreert de verf zich in het midden en worden de randen van het patron vlekkerig.

Voor het Beste resultaat draaait u de patroonafstelknop eerst—helemaal linksom. Richt het spuipistool op een stuk karton of soortgelijk restmaterialiaal en druk op de schakelaar om het apparaat te starten.

Terwij het spuipstipool is ingeschakeld, draait u de patronafstelknop rechtsom tot het Beste spuippatroon is bereikt.

Als u geen gelijkmatige, fjne verspuitig krijt,要去 de ver waarschijnlijk verder verdunnen. Volg de procedure voor het verdunnen zoals beschreiben bij 'De ver voorbereiden (of ander materiaal ter verspuiting).

SPUITTECHNIEK

U behaalt het Beste resultaat door het spuittpistol reckt te houden en precies op het te spuiten oppervlak te richten. Het spuittpistol functioneert het best door het spuistuk ongeveer 25 tot 30~cm van het te spuiten oppervlak te houden (zie figuur 4). Hierdoor ontstaat een consistente, gelijkmatige dekking.

Het worden aanbevolen het spuitpistoolijdelijk uit te schakelen als u van richting verandert. Op die manier voorkomt u het overlappen van de verf (en dus ongelijkmatige dekking).

Beweeg het spuitpistolgelijkmatig. Als u het apparaat snel beweegt, worden de verplaag dun; als u het apparaat langzaam beweegt, worden de verplaag dikker.

Houd het spuipstool nooit schuiner dan 45 graden, anders kan er verf in de motor terechtkomen en dit kan het apparaat ernstig beschaden.

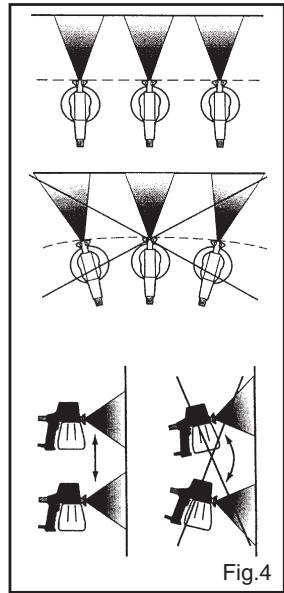

HANDIGE TIPS

1) Breng telkens slechts én laag aan. Als meertere lagen nodig+zijn, volgt u de instructies van de verfabrikant met betrekking tot droogtijden.
2) Als ukleine objecten spuit, moet u het spuitpatroon laag instellen. Hierdoor wordt overmatig verfverbruik voorkomen en wordt overspray geminaliseerd.
3) Als u grote oppervlakken of objecten spuit, moet u een kriskraspatroon aanhouden, van linksaar rechts en van bovenaar beneden (of vice versa). Vergeet Niet het spuiten tijdelijk te stoppen voordat u van richting verandert. Hierdoor bent u zeker van maximale, gelijkmatige dekking (zie figuur 5).
4) Als u het spuitpistol in een continue richting beweegt,要去 u het spuiten nicht stoppen en starten.
5) Als u alle randen goed wilt bedekken, begint u met spuiten net buiten het gebied dat worden gespoten en stoot u pas net na de gegenoverliggende rand.

SPUITSTUKKEN GEBRUIKEN

Het spuitpistool ASG100 worden geleverd met spuitstkuten van 0,6 mm en 1,0 mm. Het spuitpistool ASG120 worden tevens geleverd met een spuitstk van 0,8 mm. Deze kutn u als volgt gebruiken:

1) 0,6 ~mm - Dit spuitstuk is met name geschikt voor materialen op oliebasis, beitsen, afdichtingsmiddelen, lakken, waterdichtende middelen en verrissen voor toepassing opkleine oppervlakken.
2) 0,8mm - Dit is een spuitstuk voor algemeen gebruik en is met name geschikt voor emulsies, latex en dikkere verfsoorten.
3) 1,0 mm - Dit spuitstuk is geschikt voor het verspuien van beschemingsmiddelen voor houtwerk.

Als tijdens het verspuien blijd dat het spuitpatroon Klein en spatterig is en de patronafstelknop het probleem nicht kan verhelpen, moet u eerst een groter spuitstuk gebruiken voordat u het materiaal verdert.

DE FLEXIBELE VERLENGBUIS GEBRUIKEN

Met de flexibile verlengbuis worden het veren van plafonds, vloeren en alle eenvoudiger. Wanner de verlengbuis is bevestigd, worden deze gebogen om te voorkomen dat het spuitpistol schuin worden gezchoolen. Als het spuitpistol te schuin worden gezchoolen, kan er verf in de motor terechtkomen en dit kan het apparaat ernstig beschadigen.

horizontale oppervlakken veel

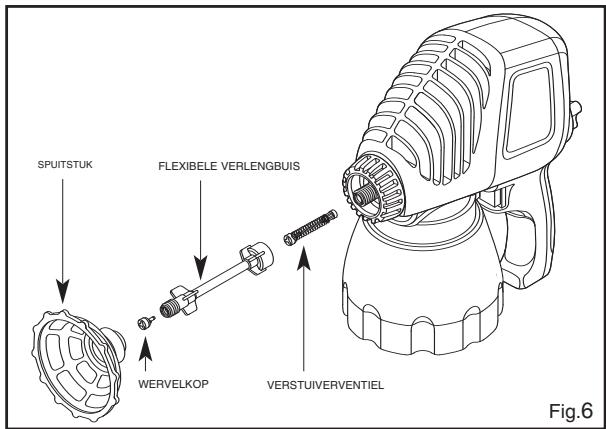

DE FLEXIBELE VERLENGBUIS BEVESTIGEN (ZIE FIGUUR 6)

1) Draai het spuitstuk los van het spuitpistol door dit linksom te draaien. Zorg dat het ventiel op zich plek blijft zitten, maar controllerer op slijtage.
2) Schroef het uiteinde van de verlangbuis (met de interne schroefdraad) stevig vast op het spuipstool. Als de verlangbuis te los zit of als u te veel kracht toepast bij het aansluiten (bijvoorbeeld door gebruik te makes van een tang) kan deze gaanlekken.
3) Bevestig een wervelkop aan het andere uiteinde van de verlangbuis (met de externe schroefdraad).
4) Schroef een spuitstuk aan het uiteinde van de verlangbuis.
5) Buig de flexibele verlangbuis in de gewenste hoek (maximaal 45 graden). Buig de verlangbuis Niet vaker dan moodzakelijk; herhaald buigen kan resulteren in snellere slijtage.

EXTERN TOEVOERSYSTEEM (alleen ASG1200)

Gebruik voor het verven van groote objecten het externe toevoersysteme. Hiermee kunt u verf directuit het verfblik gebruiken en hoeft u het verfreservoir van het spuittpistol Niet te vullen. Op die manier bespaart u veel tijd en wordt verven nog eenvoudiger. Maak de buis van het externe toevoersysteme met de meegeleverde klem vast aan het verfblik. Als u verft terwijl u op een ladder staat, moet het verfblik met een ijzeren haak aan een sport van de ladder worden opgehangen. Het worden aanbevolen maximaal 30 minutes achtereen verf te spuiten, met telkens een pauze van minimaal 20 minuteu voordat u verder gaat. Op die manier voorkomt u vermoeidheid.

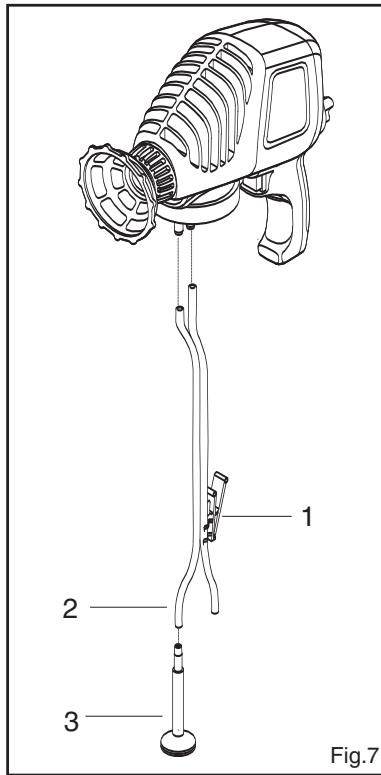

Het externe toevoersysteme monteren (zie figuur 7)

• IDraai het verfreservoir los en verwijder dit. Verwijder tevens de zuigbuis en het filter uit de inlaattuit. Als u het spuitpistol voor de eerste keer gaat gebruiken,要去 u de zuiger en de cilinder eerst smeren. Zie de instructie "Het spuitpistol voorbereiden en gebruiken".
• Duw de buis voor externe toevoer (2) stevig over de twee tuite van de cilinderbevestiging.
• Bevestig de zuigbuis en het filter (3) stevig aan bezelfde kant van de buis voor externe toevoer, die is aangesloten op de inlaattuit van de cilinderbevestiging.

Dompel de zuigbuis en het filter in de het verfblik en maak de buis voor externe toevoer vast aan het blink met de klem voor de toevoerbuis (1).
- Bij gebruik van het externe toeoversysteme mag het spuitpistol alleen worden gebruikt in normale, verticale stand, zodat de resterende verf door de buis voor externe toevoer kan teruglopen.

Het spuittpistol prepareren

Wanner u het externe toevoersysteme gebruikt, moet u eerst als volgt alle lucht uit het spuitpistol verwijderen:

1. Draai de patroonafstelknop linksom maar de uiterste stand.
2. Zorg dat het spuiptpistol is aangesloten op het stopcontact.
3. Houd het spuiptpistol onder het verfniveau om de preparatie te versnellen.
4. Richt het spuitpistol op een stuk karton of een oude krant, druk de trekker in en houd deze ingedrukt tot alle lustt uit het system is verwijderd en de verf gemakkelijk uit het spuitstuk vloeit. Dit neemt onceveer twee Minutes in beslag.

WAARSCHUWING: wanner u het externe toevoersysteme gebruikt,要去en de zuigbuis en het filter algid volledig worden ondergedompeld in de verf. Als dit Niet gebeurt, wordt er lucht in het systeme gezogen en kan de zuiger vastlopen. In dat geval verandert het geluid en het spuitpistol in een laag gebrom en zal het apparaat eer snel heert worden. Stop onmiddelijk het gebruik van het spuitpistol. Laat het apparaat afkoelen en reinig en smeer dit grondig voordat u het werk gebruikt.

DE ONDERDELEN VAN DE EXTERNE TOEVOER REINIGEN

Voer geschikte verdunners door de buis tot deze schoon is. Demonteer de hulpstukken aan beiden kanten voordat eventuele verfresten können drogen en reinig de buis voor externe toevoer, de zuigbuis en het filter grondig. Verwijder het terugvoerreservoir en reinig dit met de verdunners.

ALGEMENE REINIGINGSINSTRUCTIES

Het is van essentieel belang dat u het spuitpistool na elk gebruik grondig reinigt. Op die manier voorkomt u blokkeringen en is het apparaat maar voor gebruik wanner u meer.gaat verven.

Wanner u klaar bent met het verspuien, verwijdert u eventuele restmaterialial uit het verfreservoir en reinigt u dit grondig met de verdunners die u de LASTe keer hebts gebruikt.

Spoel het reservoir uit met de verdunners die u de staatke keer hebt gebruikt, verspuit door het apparaat op een stuk karton of een oude krant en volg de onderstaande instructies.

GEBRUIK GEEN BRANDBARE VERDUNNERS.

Haal de stekker van het spuiptpistoluit het stopcontact.
- Verwijder het verfreservoir en haal de zuigbuis eruit.
Maak het filter in de zuigbuis los.
- Draai het spuitstuk los en verwijder het verstuiverventiel. Zorg dat de veerijdens het verwijdersen Niet worden UITgerekt.
- Draai de sluitkraag los en verwijder de cilindermantel uit het motorhuis door deze maar voren enaar beneden te trekken.
- Verwijder de zuiger en de veer.
Dompel alle onderdelen in een reinigingsvloeestof die compatibel is met het materiaal dat worden verspoten.
Reinig alle onderdelen grondig.
- Olie de zuigerients en schuif deze in en uit de cilinder om de olie over de parende onderdelen te verspreiden.
- Monteer de onderdelen in omgekeerde volgorde.

ONDERHOUD EN REPARATIE

Houd er rekening mee dat bepaalde onderdelen van het spuipstool slijten en moeten worden verrangen. Deze onderdelen vallen Niet onder de garantie. Dit betreft het ventiel, het spuitstuk, de zuiger en de veer. De mate van slijtage is afhankelijk van de schurende eigenschappen van het verspoten materiaaal. Bij gebruik van schurend materiaaal zoals latexverf (emulsies) zullen deze onderdelen heel sneller slijten. Normaalgesproken要去 u het verstuiverventiel verrangen na het verspuiuten vanussen de 25 en 45 liter latex.

Een versleten ventiel resulteert in een slecht spuiptpatroon en moet worden verrangen. Vervangende ventielen zijn verkrijgbaar via de serviceafdeling van Earlex.

U moet de spuittstukken, de zuiger en de veer regelmatig controeren op slijtage. Vervang deze indien nodig.

VOER VERFRESTANTEN OF ANDERE OPLOSMIDDELEN NOOIT AF VIA HET RIOOL. NEEM CONTACT OP MET DE GEMEENTE OM HET OPHALEN VAN VERFRESTANTEN TE REGELEN.

AANSLUITING OP HET ELEKTRICITEITSNET

Als het netsnoer beschadigd is, moet het worden verrangen door de fabrikant, de vertegenwoordiger of een andere gekwalificeerde persoon om ongelukken te voorkomen.

WAARSCHUWING: als u gebruikmaakt van een verlengsnoer,要去 deze een nominaal vermogen van 6 A hebben en volledig zich ontrold. Als u een snoer met een lager nominaal vermogen gebruikt, zal de motor sneller uittallen. Bovendien is de garantie in dat geval Niet meer geldig.

VEILIGHEIDSETIKET

Een van de etiketten op het spuitpistol is een waarschuwingsetiket en bevat drie diagrammen. Hieronder worden de betekenis van deze diagrammen uitgelegd.

Richt het spuitpistol niet op uzelf of op iemand anders. (Injectiegevaar)

Gebruik het spuipstool nicht bij nat waar.

Gebruik het spuitpistol Niet voor het verspuiten van brandbaar materiaal (material met een ontvlammingspunt lager dan 21^ ).

PROBLEM	OORZAAK	OPLOSSING (zie figuur 8)
Het spuitpistol maakt een brommend geluid maar werkt nicht.	De zuiger zit vast.	Verwijder het spuitstuk (8/9/10) en het verstuiverventiel (11). Draai de sluitkraag (6) los en verwijder de cilindermantel en het zuigersystem (16). Gebruik de zuigerstempel (18), meegeleverd in de set met extra onderdelen, om de zuiger vrij te make. Reinig en smeer de zuiger en de cilinder. Monteer de onderdelen in omgekeerde volgorde.
Er wordt geen verf aangezogen	De pomp bevat geen ventiel.Het verftoevoerfilter is geblokkeerd De verf is te dik.	Plaats het verstuiverventiel (11).Reinig het filter (12). .Het gebruik van dunne verf worden aanbevolen. Zie 'De verf voorbereiden (of ander materiaal terverspuiting)'.
De motor van het spuitpistol draaït, maar er komt niets UIT	Het spuitstuk of het verstuiverventiel is geblokkeerd.	Reinig de onderdelen zorgvuldig. Zie 'Algemene reinigingsinstructies'.
De motor van het spuitpistol draaït maar sputtert.	Het verstuiverventiel is verslen.miser valve Het spuitstuk is verslen. Het verfreservoir is bijna leeg Het spuitpistol worden. onder een verkeerde hoek gezchoolen. De verf is te dik. De patronafstelling is onjuist	Vervang het verstuiverventiel (11). Vervang het spuitstuk (8/9/10). Vul het verfreservoir (13). Houd het apparaat onder de juiste hoek. Zie 'Spittechniek'. Het gebruik van dunne verf worden aanbevolen. Zie 'De verf voorbereiden (of ander materiaal terverspuiting)'. Stel de patronafstelknop af. Zie 'Het spuitpistol instellen voor optimale prestaties'.
Er druipt verf UIT het spuitstuk	Het spuitstuk zit los. Het spuitpistol worden ondereen hoek van meer dan 45 graden gehonden	Draai het spuitstuk vast (8/9/10). Houd het apparaat onder de juiste hoek. Zie 'Spittechniek'
Er is veel nevelvorming.	De druk is te hoog. Het spuitpistol worden te ver van het oppervlak gehonden.	Houd het spuitpistol op onceveer 30 cm afstand van het oppervlak.
De verf druipt en loopt door.	De armbeweging is te langzaam. Het spuitpistol worden te zich bij het oppervlak gehonden.Er worden te veel verf in een keer aangebracht.	Zie 'Spittechniek' en 'Handige tips'.

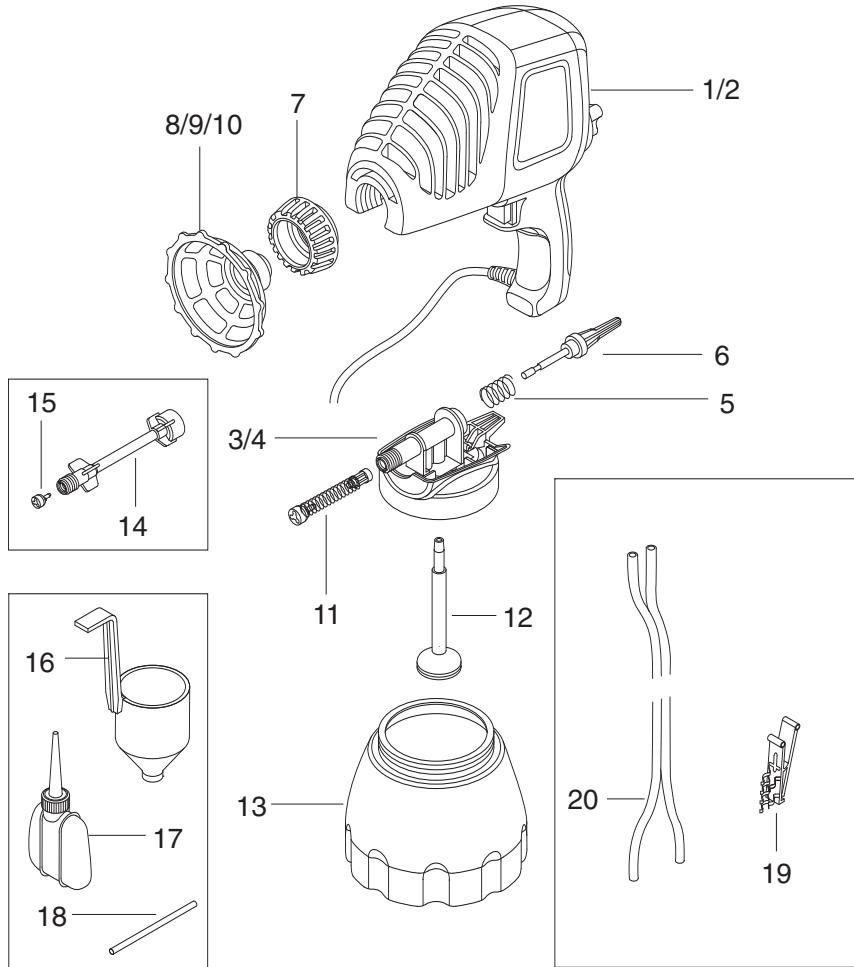

Fig.8

1. Spuittpistol ASG100

(inclusief netsnoer)

SG468

1. Spuittpistol ASG120

(inclusief netsnoer)

SG469

1. Cilindermantel (ASG100)

SG434

1. Cilindermantel (ASG120)

SG453

1. Zuigerveer

SG442

1. Zuiger

SG395

1. Sluitkraag

SG400

1. Spuiistuk - 1,0 mm (geel)

SG414

1. Spuitstuk - 0,6 mm (zwart)

SG416

1. Verstuiverventiel

SG473

1. Zuigbuis en filter

SG240

1. Verfreservoir

SG242

1. Flexibele verlengbuis

SG281

1. Wervelkop

SG200

1. Viscositeitsbeker

SG243

1. Smeerolie

SG244

1. Zuigerstempel

SG318

Alleen ASG120

1. Spuitstuk - 0,8 mm (blauw)

SG415

1. Buisklem

SG431

1. Buis voor externe toevoer

SG432

GARANTIE

Op dit product is een garantietermijn van 24 maanden van toepassing op fabricage- en materiaalfouten. Deze garantie is Niet van toepassing bij verhuur van het apparaat. Deze garantie is Niet van invloed op uw wettelijkrechten.

Ontwerp gedeponeerd in het Verenigd Koninkrijk onder nummer 3009595. Ontwerpregestatie aangevraagd in Europese Unie, Verenigde Staten en Australie. Copyright en ontwerprecht gereserveerd © 2003.

Conformiteitsverklaring

Bij deze verklaren wij dat de apparaten ASG100 en ASG120 voldoen aan: 73/23/EEG, EN50144-1, EN50144-2-7, 89/336/EEG, EN61000-3-2, EN61000-3-3, EN55014-1, EN55014-2.
