CT-S281 - Imprimante thermique CITIZEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante thermique
Caractéristiques techniques principales	Impression thermique directe, résolution 203 dpi, vitesse d'impression jusqu'à 250 mm/s
Alimentation électrique	Adaptateur secteur 24V
Dimensions approximatives	140 mm x 200 mm x 150 mm
Poids	1.5 kg
Compatibilités	Compatible avec les systèmes Windows, Linux et Android
Type de batterie	Non applicable (imprimante alimentée par secteur)
Tension	24V
Puissance	Max 60W
Fonctions principales	Impression de reçus, étiquettes et codes-barres
Entretien et nettoyage	Nettoyage régulier de la tête d'impression et du rouleau d'entraînement
Pièces détachées et réparabilité	Pièces disponibles pour maintenance, manuel de réparation fourni
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges
Informations générales utiles	Idéale pour les points de vente, facile à installer et à utiliser

FOIRE AUX QUESTIONS - CT-S281 CITIZEN

Comment connecter le CITIZEN CT-S281 à mon ordinateur ?

Pour connecter le CITIZEN CT-S281 à votre ordinateur, utilisez un câble USB. Assurez-vous que l'imprimante est alimentée et que les pilotes nécessaires sont installés sur votre ordinateur.

Que faire si l'imprimante ne répond pas ?

Vérifiez que l'imprimante est allumée et correctement connectée à l'alimentation et à l'ordinateur. Si le problème persiste, essayez de redémarrer l'imprimante et l'ordinateur.

Comment remplacer le rouleau de papier ?

Ouvrez le couvercle de l'imprimante, retirez le rouleau usé et insérez le nouveau rouleau en veillant à ce que le papier soit correctement alimenté dans le mécanisme. Refermez le couvercle pour terminer.

Pourquoi mon impression est-elle floue ou déformée ?

Cela peut être dû à un réglage incorrect de la qualité d'impression ou à un encrassement des têtes d'impression. Vérifiez les paramètres d'impression et nettoyez les têtes si nécessaire.

Comment vérifier le niveau de papier dans l'imprimante ?

Le CITIZEN CT-S281 ne dispose pas d'un indicateur de niveau de papier. Vérifiez visuellement le rouleau de papier pour vous assurer qu'il reste suffisamment de papier pour imprimer.

Que faire si l'imprimante émet un bruit étrange ?

Un bruit étrange peut indiquer un bourrage papier ou un problème mécanique. Éteignez l'imprimante, vérifiez l'intérieur pour tout papier coincé et redémarrez l'imprimante.

Comment mettre à jour le firmware de l'imprimante ?

Pour mettre à jour le firmware, téléchargez la dernière version depuis le site officiel de CITIZEN et suivez les instructions fournies pour le téléchargement et l'installation.

L'imprimante ne reconnaît pas le papier. Que faire ?

Assurez-vous que le papier utilisé est compatible avec le CITIZEN CT-S281. Vérifiez également que le papier est correctement inséré et que le mécanisme d'alimentation fonctionne correctement.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de CITIZEN dans la section support ou documentation.

MODE D'EMPLOI CT-S281 CITIZEN

Pour l'utilisateur canadien

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Cet appareil numérique ne dépasse pas les limites de catégorie A pour les émissions de bruit radio émanant d'appareils numériques, tel que prévu dans les règlements sur l'interférence radio du département canadien des communications.

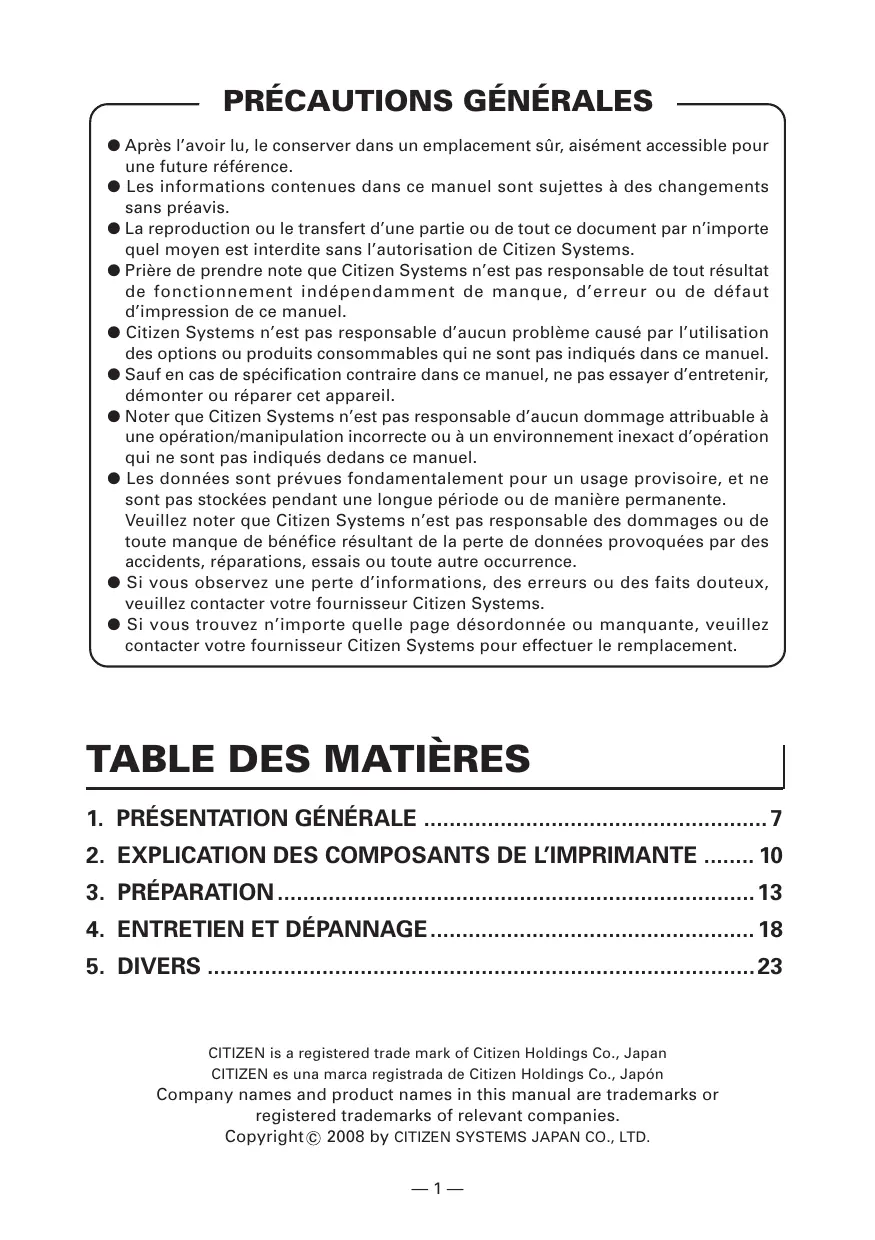

• Après l'avoir lu, le conserver dans un emplacement sûr, aisément accessible pour une future référence.
• Les informations contenues dans ce manuel sont sujettes à des changements sans préavis.
• La reproduction ou le transfert d'une partie ou de tout ce document par n'importe quel moyen est interdite sans l'autorisation de Citizen Systems.
• Prière de prendre note que Citizen Systems n'est pas responsable de tout résultat de fonctionnement indépendamment de manque, d'erreur ou de défaut d'impression de ce manuel.
• Citizen Systems n'est pas responsable d'aucun problème causé par l'utilisation des options ou produits consommables qui ne sont pas indiqués dans ce manuel.
• Sauf en cas de spécification contraire dans ce manuel, ne pas essayer d'entretenir, démonter ou réparer cet appareil.
• Noter que Citizen Systems n'est pas responsable d'aucun dommage attribuable à une opération/manipulation incorrecte ou à un environnement inexact d'opération qui ne sont pas indiqués dans ce manuel.
• Les données sont prévues fondamentalement pour un usage provisoire, et ne sont pas stockées pendant une longue période ou de manière permanente.

Veuillez noter que Citizen Systems n'est pas responsable des dommages ou de toute manque de bénéfice resulting de la perte de données provoquées par des accidents, réparations, essais ou toute autre occurrence.

• Si vous observez une perte d'informations, des erreurs ou des faits douteux, veuillez contacter votre fournisseur Citizen Systems.
• Si vous trouvez n'importe quelle page désordonnée ou manquante, veuillez contacter votre fournisseur Citizen Systems pour effectuer le remplacement.

TABLE des matières

1. PRÉSENTATION GÉNÉRALE 7
2. EXPLICATION DES COMPOSANTS DE L'IMPRIMANTE 10
3. PREPARATION 13
4. ENTRETIEN ET DÉPANNAGE 18
5. DIVERS 23

Veuillez lire attentivement ces PRECAUTIONS DE SECURITÉ avant d'utiliser l'appareil pour la première fois.

La manipulation incorrecte peut avoir comme conséquence des accidents (incendie, décharge électrique ou blessures). Afin d’éviter des blessures aux opérateurs, tiers, ou des dommages à la propriété, des symboles d’avertissement spéciaux sont utilisés dans le Mode d’Emploi pour indiquer les items importants à observer rigoureusement.

• Après avoir lu ce mode d'emploi, conservez-le dans un endroit sûr et facilement accessible pour référence ultérieure.
• Certains des descriptions contenues dans ce mode d'emploi peuvent ne pas s'appliquer à certains modèles d'imprimantes.

Ce qui suit indique le degré de danger et de dommage encouru si l'imprimante n'est pas utilisée correctement, sans tenir compte des instructions indiquées par les symboles d'avertissement.

Le non-respect des précautions indiquées par ce symbole peut provoquer des blessures mortelles ou graves.

Attention

Le non-respect des précautions indiquées par ce symbole peut provoquer des blessures ou des dommages matériels.

Ce symbole sert à attirer votre attention sur des points importants.

Ce symbole sert à vous avertir d'un risque d'électrocution ou de dommage électrostatique.

Ce symbole indique la nécessité de débrancher l'imprimante de la prise murale.

Ce symbole est utilisé pour indiquer l'information utile, celle que procédures, instructions ou autres données dans ce genre.

Ce symbole sert à indiquer des actions interdites.

AVERTISSEMENT
■ N'utilise pas et ne rangez pas cet apparéil dans un endroit où il sera exposé à : * des flammes ou de l'air humide * la lumière directe du soleil * de l'air chaud ou aux radiations d'un apparéil de chauffage * de l'air salin ou des gaz corrosifs * une atmophère mal ventilée * des réactions chimiques en laboratoire * de l'huile, des particules d'accier ou de la poussière contenu dans l'air * de l'électricité statique ou des champs magnétiques puissants • Le non-respect de ces avertissements risque de provoquer des pannes de l'imprimante, une surchauffe, des émissions de fumée, un incendie ou une électrocution.
■ Ne laissez pas pénétrer des objets étrangers et ne renversez pas de liquide dans l'imprimante. Ne placez pas non plus d'objet sur l'imprimante.
■ Ne laissez pas des objets métalliques comme des trombones, des épinges ou des vis pénétrer dans l'imprimante.
■ Ne placez pas un vase ou un pot de fleurs, ou un verre contenant de l'eau sur l'imprimante.
■ Ne renversez pas de café, de boissons fraîches ou tout autre liquide dans l'imprimante.
■ Ne vaporisez pas d'insecticide ou tout autre produit chimique liquide sur l'imprimante.
• Un objet métallique tombé accidentellement dans l'imprimante risque de provoquer une panne, un incendie ou une électrocution. Dans ce cas, mettez immédiatement l'imprimante hors tension, débranche-la de la prise d'alimentation et faites appel à votre revendeur local Citizen Systems.
Ne manipulez pas l'imprimante de la manière suivante: ■ Ne soumettez pas l'imprimante à des vibrations ou des chocs violents (par ex. piétinement, chute ou coups avec un objet dur). ■ Ne tentez pas de démonter ou de modifier l'imprimante. • Le non-respect des procédures correctes risque de provoquer une panne de l'imprimante, une surchauffe, une émission de fumée, un incendie ou une électrocution.
Installéz, utilisez et rangez l'imprimante hors de la portée des enfants. • Les apparèils ELECTriques risquent de provoquer des blessures ou des accidents inattendus s'ils sont manipulés ou utilisés de manière incorrecte. Laissez le cordon d'alimentation et les cables de signaux hors de la portée des enfants. Les enfants doivent également être interdits d'accès aux pieces internes de l'imprimante. • Le sac en plastique dans lequel l'imprimante est emballée doit être mis au rebut correctement et conservé hors de la portée des enfants. Une suffocation peut se conduire si le sac est mis sur la tête.

Observez les précautions suivantes pour l'alimentation électrique et le cordon d'alimentation:

Ne branche pas et ne débranche pas le cordon d'alimentation avec les mains mouillées. Utilisez l'imprimante uniquement avec la tension d'alimentation et la fréquence spécifiées. Utilisez uniquement l'adaptateur secteur spécifique avec l'imprimante. Vérifiez si la prise sur laquelle l'imprimante est alimentée a une capacité suffisante. N'alimentez pas l'imprimante à partir d'un circuit d'alimentation ou d'une prise de courant servant déjà à d'autres appareils. Ne branchez pas le cordon d'alimentation dans une prise importante de la poussière ou des débris. N'utilisez pas un cordon déformé ou endommagé. Ne déplacez pas l'imprimante tandis que le courant de l'imprimante circule. - Le non-respect des procédures correctes risque de provoquer une panne de l'imprimante, une émission de fumée, un incendie ou une électrocution. - Une surcharge risque de provoquer une surchauffe du câble d'alimentation ou de déclencher le disjoncteur. Ne posez pas d'objet sur le cordon d'alimentation. Ne placez pas l'imprimante dans un endroit où le cordon risque d'être piétiné. N'utilisez pas et ne transportez pas l'imprimante avec le cordon d'alimentation plié, tordu ou tiré. Ne tentez pas de modifier inutilement le cordon d'alimentation. Ne placez pas le cordon d'alimentation à proximité d'un appareil de chauffage. - Le non-respect de ces précautions risque de provoquer la rupture des fils ou de l'isolation et de causer des fuites, une électrocution ou une panne de l'imprimante. Si le cordon d'alimentation subit des dommages, veuillez contacter votre revendeur Citizen Systems. Ne laissez pas d'objets autour de l'imprimante afin qu'elle soit toujours facile d'accès. Fournissez l'alimentation à l'imprimante à partir d'une prise murale commode, aisément accessible en cas d'urgence. - L'imprimante peut ne pas être mise à l'arrêt immédiatement en cas d'urgence. Introduisez à fond la fiche d'alimentation dans la prise. Si l'imprimante ne sera pas utilisée pendant longtemps, laisser déconnectée de sa prise d'alimentation. Tenez la prise et le connecteur quand vous effectuez le branchement ou le débranchement du cordon du secteur ou du câble de signal après avoir déactivé l'imprimante et l'appareil qui est connecté à elle.

ATTENTION

Ne pas utiliser l'imprimante dans les conditions suivantes. ■ En condition sujette à vibration ou en condition instable. ■ Avec cet apparéil incliné. · Autrement une chute de la machine peut causeurs des dommages. · Une qualité d'impression médiocre peut se produit. ■ En condition où les troués de ventilation de l'imprimante sont obstrués par un mur voisin ou tout autre équipement. ■ Une condition dans laquelle un objet qualconque est placé sur l'imprimante. ■ Une condition dans laquelle l'imprimante est couverte ou enveloppée par un tissu ou un drap de lit. · Faire attention à l'accumulation interne de la chaleur, qui pourrait causeur un incendie et déformer le coffret. ■ Éviter d'utiliser l'imprimante près d'une radio ou d'un téléviseur ou de l'alimenter à partir de la même prise que ces apparéils. ■ Éviter d'utiliser l'imprimante connectée ensemble avec un cable ou une corde qui ne présente aucune protection contre les parasites. (Pour les interconnexions, utilisez des cables armés ou torsadés et des noyaux en ferrite, ou d'autres disposits anti-parasites). ■ Éviter d'utiliser l'imprimante avec un apparéil produitant une source de bruit puisante. · L'imprimante peut avoir un effet négatif sur les transmissions radio ou télévisées. Dans certains cas également, les apparéils électriques proches peuvent influencer l'imprimante et causeur des erreurs de données ou des pannes. ■ En condition où cet apparéil est installé verticalement ou latéralement. · Un défaut de fonctionnement, une panne, ou une décharge électrique peuvent se produit.

Utiliser l'imprimante avec sa fiche de terre connectée à une installation de mise à la terre commode. · Des ELECTrocutions risquent de se produit en cas de fuites: ■ Ne pas connecter la fiche de terre de l'imprimante sur l'une des installations suivantes: * Canalisation de gaz · Une Explosion de gaz peut se produit. * Terre d'une ligne téléphonique * Paratonnerre · En cas de foudre, une surtension de courant importante peut provoquer un incendie ou des chocs électriques. * Canalisation d'eau · Les tuyaux d'eau en plastique ne doivent pas être utilisés pour la mise à la terre. (Ceux approvés par le Département des Eaux peuvent être utilisés.) ■ Avant de brancher ou de débrancher le fil de terre de l'imprimante, débrancher tout d'abord de la prise d'alimentation.

L'étiquette d'ajtestissement est attachée sur la position représentée sur la figure suivante. Lisez soigneusement les précautions pour la manipulation avant d'utiliser l'imprimante. CES ÉTIQUETTES INDIQUENT LE RISQUE DE TOUS DOMMAGES DUS À LA «TEMPÉRATURE ÉLEVÉE» DE LA Tête D'IMPRESSION ET DU «BORD DENTELE» DU MÉCANISME DE DÉCOUPE MANUELLE.

■ Ne pas transporter cette imprimante avec un rouleau de papier à l'intérieur. · Une panne ou une rupture de l'imprimante peut se produit.

Pour éviter les problèmes de fonctionnement ou les pannes éventuelles, observez ce qui suit: ■ Evitez de faire fonctionner l'imprimate sans rouleau de papier correctement chargé. ■ Evitez l'usage de papier non conforme aux specifications. · Ceci risque de fournir une qualité d'impression médiocre. ■ Evitez d'utiliser du papier froissé ou importante des morceaux de ruban adhésiçif plastique. ■ Evitez de tirer à la main en forçant du papier déjà chargé. ■ Éviter de coincer le papier dans l'imprimante. · Risque de bourge de papier. Pour relâcher, reportez-vous à «Retrait du papier coince» dans ce mode d'emploi. ■ Evitez d'utiliser un dispositif pointu pour manipuler les touches du panneau.

■ Assurez-vous d'insérer fermement la prise du cable dans sa douille de connexion. · Un branchement croisé risque d'endommager les pieces électroniques internes de l'imprimante ou le matériel du système hôte. · Utilisez l'imprimante uniquement avec des dispositiifs ayant des specifications solénoïde pour le connecteur de l'ouverture du tiroir-caisse. · Le non-respect de cette précaution risque de provoquer un problème de fonctionnement ou une panne.

Pour éviter d'empminer les pannes ou les problèmes de l'imprimante, observez ce qui suit: ■ Ne touche pas à la surface d'impression de la tête thermique. ■ Ne touche pas aux pièces mobiles (par ex. le massicot, les engrenages, les pièces électriques actives) lorsque l'imprimante fonctionne. · En cas de problème, ne tentez pas de réparer l'imprimante. Confiez-la au service de Citizen Systems pour la réparation. · Faites attention à ce que le capot de l'imprimante ne coincide pas vos mains ou doigts. · Prenez garde aux bords acérés de l'imprimante. Ils risquent de vous blesser ou de provoquer des dommages matériels. · Risque de provoquer une ELECTROCUTION, des brûlures ou des blessures. Si l'imprimante émet de la fumée, une oedur ou un bruit anormal pendant l'impression, abandonnez immidiatement le travail d'impression en cours et débrancher l'imprimante de la prise murale.

ENTRETIEN JOURNALIER

Observe les précautions suivantes pour l'entretien quotidien. Pour nettoyer l'imprimante, mettez-la toujours hors tension et débranchez-la de la prise murale. Utilisez un chiffon doux et sec pour nettoyer la surface du boîtier de l'imprimante. Pour les taches tenaces, utilisez un chiffon doux légèrement imbibé d'eau. N'utilise jamais d'agent de nettoyage organique comme de l'alcool, un diluant pour peinture, ou du benzène. Pour enlever la poussière de papier, utiliser une BrosseSouple. Lorsque l'on transporte l'imprimante, enlever le rouleau de papier de l'imprimante. ATTENTION La tête thermique conserve une température dangereusement élevé élevée immidiatement après usage. Ne la touche pas avant qu'elle n'ait refroidi.

1. Présentation générale

La CT-S281 est une imprimante de ligne thermique compacte, conçue pour une vaste gamme d'équipements terminaux, dont les terminaux de données, POS (Point Of Sale) et de cuisine.

Grâce à ses nombreuses fonctions, elle peut être utilisée dans une vaste gamme d'applications.

• Conception compacte. L'imprimante permet une installation horizontalement ou sur le mur.
• Mécanisme de découpe automatique fourni comme unité standard (découpe complète/découpe partielle).
• Mécanisme "Drop-in" du rouleau de papier facilitant la manipulation aisée du papier et le nettoyage de la tête.
• Mécanisme d'imprimante de haute fiabilité.
• Impression à grande vitesse (80 mm/s) Vitesse d'impression graphique rapide.
• La classe d'imprimante et la COM virtuelle peuvent être sélectionnées pour le port USB.
• Une variété de fonctions sélectionnables avec le commutateur de mémoire.
• Enregistrement des caractères et des logos définis par l'utilisateur dans la mémoire instantanée. L'impression de code à barres et de code à barres 2D est supportée. L'impression bicolore possible.
• Peut utiliser le rouleau de papier avec une épaisseur maximum de 100μm.

1.2 Déballage

Vérifiez que les composants suivants sont dans le paquet lorsque vous déballez l'imprimante:

• Imprimante: 1 Adaptateur secteur : 1 Cordon secteur: 1 • Rouleau de papier échantillon: 1 roll • Collier de câble USB (Modèle d'interface USB): 1 - Panneau de commande (Pour montage sur le mur): 1 Guide de démarrage rapide: 1 CD-ROM: 1

Imprimante Rouleau de papier échantillon

Adaptateur secteur

CD-ROM

Collier de câble USB (Modèle d'interface USB)

Cordon secteur

Guide de démarrage rapide

Panneau de commande (Pour montage sur le mur)

• La prise du cordon de courant alternative varie selon la région.

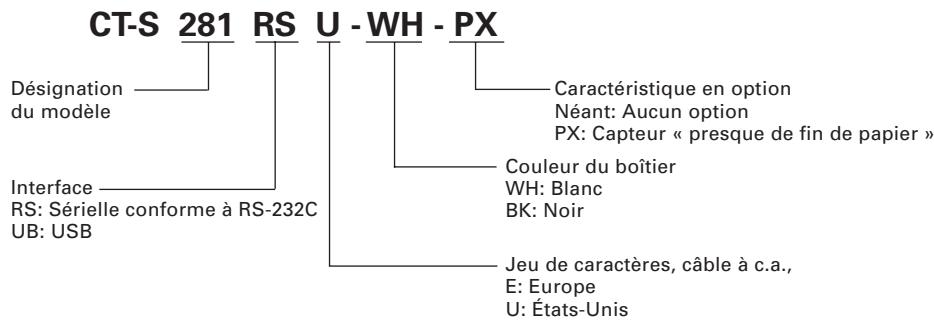

1.3 Classification des modèles

Les modèles d'imprimante sont classifiés selon la méthode de désignation suivante :

1.4 Spécifications de base

Rubrique	Caracteristique
Modèle	CT-S281RSUCT-S281UBU	CT-S281RSECT-S281UBE
Méthode d'impression	Méthode d'impression thermique de points en lignes
Largeur d'impression	48 mm/384 points
Densité de point	8 (horizontal) × 8 (vertical) points/mm (203 dpi)
Vitesse d'impression	80 mm/sec (Niveau standard de densité d'impression la plus rapide)
Nombre de colonnesd'impression	Police A: 32/colonnes; 12 × 24 points horizontal et verticalPolice B: 42/colonnes; 9 × 24 pointsPolice C: 48/colonnes; 8 × 16 points
Taille des caractères	Police A: 1,50 × 3,00 mmPolice B: 1,13 × 3,00 mmPolice C: 1,00 × 2,00 mm
Type de caractère	Alphonumérique, international, PC437/850/852/857/858/860/863/864/865/866/WPC1252/Katakana/ Thai 18
	Kanji (JIS Niveau 1, Niveau 2), Kana, JIS C 6226-1983
Caracterès et logos définispar l'utilisateur	Les caractères et logos définis par l'utilisateur peuvent êtreenregistrrés dans la mémoire flash.
Types de code à barres	UPC-A/E, JAN (EAN) 13/8 colonnes, ITF, CODE 39, CODE 128,CODABAR, CODE 93, PDF417, QR Code
Espacement de lignes	4,23 mm (1/6 pouce) régliable par commande

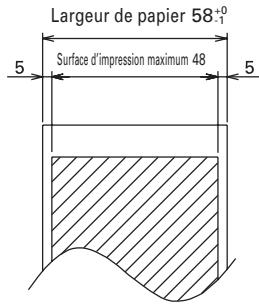

Rouseau de papier	Rouseau de papier thermique: 58 mm × φ83 mmÉpaisseeur papier: 0.06 à 0.1 mm
Interfaces	Sérielle (conforme à RS-232C), USB
Tampon d'entrée	4k octets/45 octets
Tension d'alimentation	8,5 V c.c. ±5%
Consommation électrique	Attente: Environ 2 W, Impression: Environ 18 W (Environ 26 W max.)
Spécifications del'adaptateur secteur	Entrée nominale: 100 à 240 V c.a., 50/60 HzSortie nominale: 8,5 V c.c., 3,0A
Poids	Environ 630 g

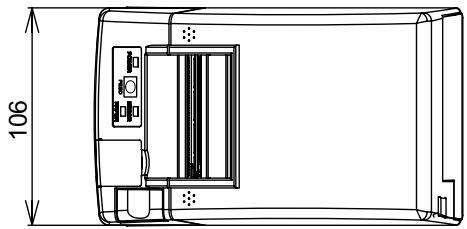

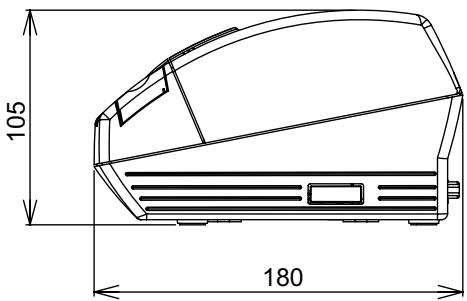

Dimensions externes	106 (l) × 180 (p) × 105 (h) mm
Température et humiditéde fonctionnement	De 5 à 40°C, 10 à 85% RH (pas de condensation)
Température et humidité de stockage	De -20 à 60°C, de 10 à 90% RH (pas de condensation)
Fiabilité	Durée de vie de la tête d'impression: 50 km, 1 × 10^8 impulsions(À température/humiètie normale en utilisant le papier recommendé)Durée de vie du massicot automatique: 1.000.000 découpes(À température/humiètie normale en utilisant le papier recommendé)
Standard de sécurité *	UL, C-UL, FCC Class B	TUV, GS, CE marking

*: Représente les standards de sécurité acquis lorsque des adaptateurs de fabrication CITIZEN SYSTEMS (série 28AD) sont utilisés.

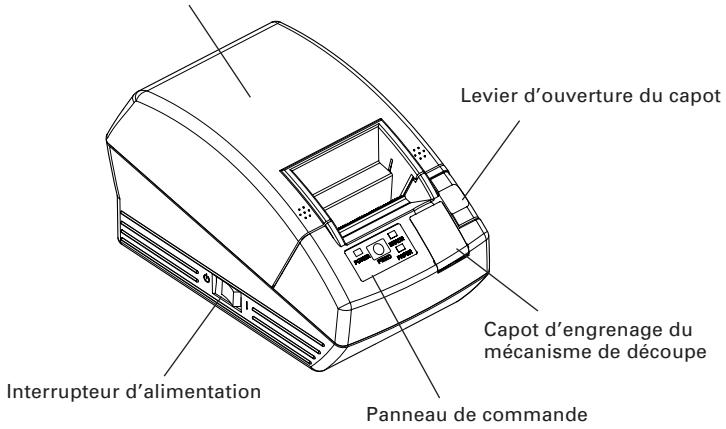

2.1 Apparence extérieure de l'imprimante

Capot de l'imprimante

Capot de l'imprimante

Le papier est chargé sous ce capot.

Lever d'ouverture du capot

Pour replier ou remplacer le papier, ouvrir le capot de l'imprimante en soulevant le levier d'ouverture du capot.

• Interrupteur d'alimentation

Cet interrupteur permet de mettre l'imprimante sous tension/hors tension.

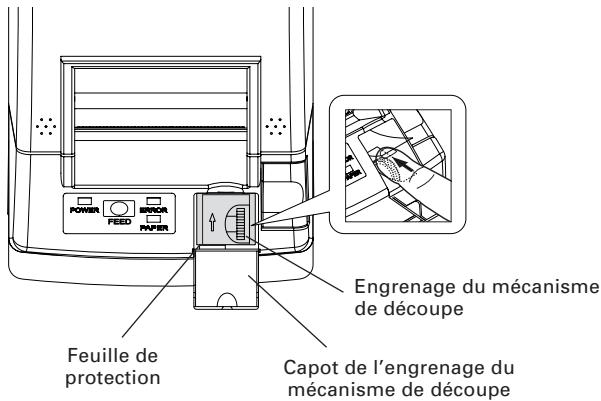

Capot d'engrenage du mécanisme de découpe

Pour libérer le blocage du mécanisme de découpe, ouvrir ce capot et tourner l'engrenage du mécanisme de découpe.

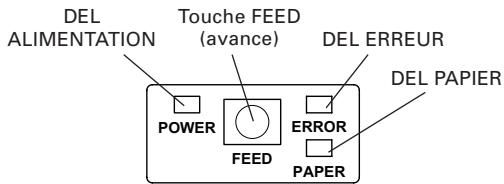

DEL alimentation

S'illumine quand le courant de l'imprimante est connecté et déconnecté lorsque l'alimentation de l'imprimante est interrompue. Elle peut clignoter ou s'illuminer en mode spécial ou en cas de panne.

- Touche FEED (avance)

Appuyer sur cette touche une fois pour faire avancer le papier d'une ligne. En appuyant sur la touche sans s'arrêter, le papier avancera sans interruption.

S'illumine ou clignote lorsqu'il n'y a plus de papier ou en cas de panne. La longueur d'intervalle du clignotement représente le type d'erreur.

S'illumine lorsqu'il n'y a plus de papier ou s'il y a peu de papier avec le senseur PNE en option.

Panneau de commande

Type d'interface sérielle Connecteur d'interface sérielle

Type d'interface USB Connecteur d'interface USB

Connecteur d'alimentation

Se connecte au câble à partir de l'adaptateur C. A.

Connecteur d'interface USB

Se connecte au câble d'interface USB.

Connecteur d'interface sérielle

Se connecte au câble d'interface sérielle.

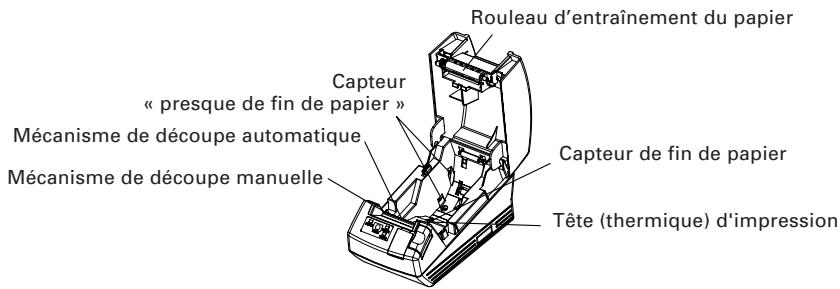

2.2 Intérieur du capot de l'imprimante

Mécanisme de découpe automatique Coupe le papier avec une commande à la fin de l'impression. La méthode de découpage peut être sélectionnée entre la coupe partielle et la coupe totale. La valeur «Découpe partielle» est réalisée à la valeur valide par le commutateur de mémoire de défaut 4-8 de sorte que la commande de coupe totale soit exécutée comme opération de coupe partielle. Mécanisme de découverte manuelle

Arrachez le papier manuellement.

Pour découvrir le papier imprimé, tirer doucement le papier à partir du bord du papier à l'angle de manière que le papier entre en contact étroit avec le dispositif de découverte manuelle. Une direction incorrecte de traction du papier peut causer une mauvaise découverte ou un déroulement excessif du papier. Dans certains cas, les caractères peuvent être endommagés à la première impression après avoir découvert le papier.

• Capteur « presque de fin de papier » (Option d'usine) Détecte le manque de papier. Le diamètre externe du reste du rouleau de papier varie selon la position du levier du capteur de « Presque fin de papier ».
• Capteur de fin de papier

Interrompt l'impression quand ce capteur détecte l'extrémité du papier. Tête (thermique) d'impression

Imprime les caractères d'impression et/ou données graphiques sur le papier thermique. - Rouleau d'entraînement du papier

Alimente le papier comme pièce du mécanisme d'impression.

2.3 Autres fonctions incorporées

• Mémoire de l'utilisateur

Permet l'enregistrement des caractères définis par l'utilisateur et les données de logo sur la mémoire non volatile. Les données enregistrées restent même après avoir désactivé l'imprimante.

• Commutateur de mémoire

Le réglage des divers types de fonctions peut être enregistré sur la mémoire non volatile. Le réglage enregistré est valide même si l'alimentation de l'imprimante est déconnectée. En outre, le réglage du commutateur de mémoire peut être changé manuellement.

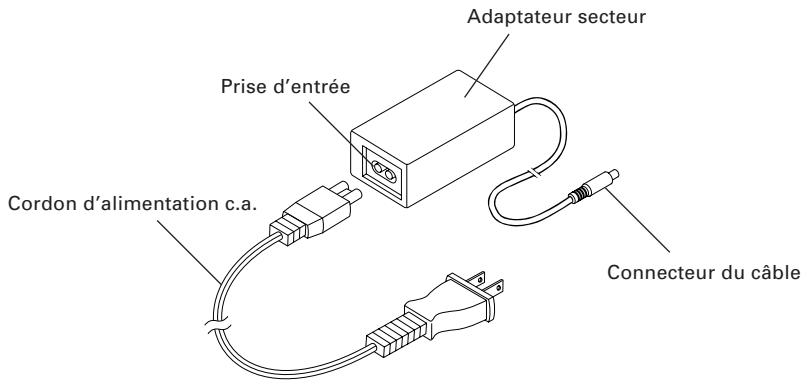

3.1 Branchement de l'adaptateur secteur et du cordon d'alimentation

1. Mettez l'imprimante hors tension.
2. Branchez le connecteur de câble de l'adaptateur C. A. au connecteur d'alimentation à l'arrière de l'imprimante.
3. Branchez le cordon d'alimentation sur l'entrée de l'adaptateur C. A. et introduisez la fiche du cordon d'alimentation dans une prise murale appropriée.

Attention!

Utilisez uniquement l'adapteur c. a. indiqué avec l'imprimante. - En débranchant un câble, ne tirez pas par le câble. Tenez toujours par la fiche. - Maintenez toujours l'alimentation de courant alternatif éloignée des autres équipements produit du bruit. - Ne tirez pas par le cordon du secteur pour éviter tout risque d'incendie, d'électrocution ou de débranchement de l'alimentation. - En cas d'approche de foudre, débranchez le cordon d'alimentation c. a. de la prise murale. Sinon un incendie ou une électrocution peut se produire. - Maintenez le cordon du secteur éloigné des appareils de chauffage. Sinon le revêtement du cordon du secteur risque d’être fondu avec comme résultat un incendie ou une électrocution. - Si l'imprimante ne doit pas être utilisée pendant longtemps, laissez-la débranchée de la sortie d'alimentation. - Posez le câble de sorte qu’il ne soit pas attrapé par sa jambe ou toute autre partie de son corps.

3.2 Branchement des câbles d'interface

Mettez l'imprimante hors tension et déconnectez le connecteur d'alimentation. Puis suivez la méthode pour le branchement des câbles d'interface.

Orientez correctement la borne du câble d'interface et introduisez-la dans le connecteur d'interface.

Interface sérielle

Collier de câble USB Interface USB

Attention!

• En débranchant le câble, tenez toujours le connecteur.
• Poser le câble de sorte qu'il ne soit pas attrapé par sa jambe ou toute autre partie de son corps.

Pour le câble d'interface sérielle, l'utiliser avec le raccordement suivant.

Cable 9 broches - 25 broches

PC Imprimante

Signal	Broche		Broche	Signal
RXD	2		2	TXD
TXD	3		3	RXD
DTR	4		6	DSR
SG	5		7	SG
DSR	6		20	DTR

3.3 Installation de l'imprimante

L'imprimante peut être installée horizontalement ou sur le mur.

Au moment de l'expédition, l'imprimante est réglée pour une installation horizontale.

Pour installer l'imprimante sur le mur, mettre le panneau de commande accessoire sur le panneau d'origine. Ceci facilitera la lecture des copies sur le panneau.

Attention!

• Aucune vis pour le support au mur n'est fournie. Vérifier la structure et la résistance du mur (plaque de plâtre ou une plaque plus résistante) et préparer deux vis appropriées (vis en bois à tête ronde d'un diamètre de 3, de 16 millimètres ou de plus). Puis fixer l'imprimante en serrant les vis selon les dimensions indiquées.

Position horizontale

Support du mur

Crochets pour le support du mur

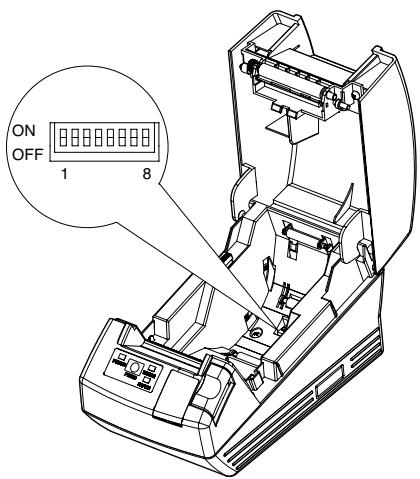

3.4 Réglage du contact DIP (seul le type d'interface sérielle)

Le contact DIP est fourni seulement pour des spécifications d'interface série. Le contact DIP est situé au fond du support de papier. Pour régler le contact DIP, ouvre le capot de papier et enlève le papier.

No. de contact	Fonction	ON (marche)	OFF (arrêt)	Réglages initiaux
1	Méthode de réglage de la condition de communication	Réglage du contact DIP	Arrangement de mémoire interne	ON
2	Contrôle de flux	XON/XOFF	DTR/DSR	OFF
3	Longueur bit	7 bits	8 bits	OFF
4	Contrôle de parité	Avec parité	Aucune	OFF
5	Sélection parité	Parité paire	Parité impaire	OFF
6	Sélection taux de baud	Voir le tableau ci-dessous		OFF
7				ON
8	Réservé	-	Fixé	OFF

Sélection du taux de baud

Taux de baud (bps)	No. de contact
	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

1200 bps et 38400 bps peuvent également être choisis par une commande ou le commutateur de mémoire. Le réglage à la fabrique est de 9600 bps.

3.5 Réglage du capteur de fin du papier proche

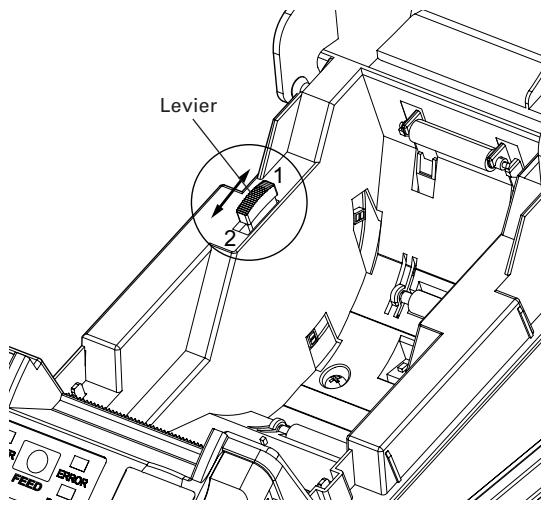

Déplacer le levier du capteur de fin de papier pour déplacer en avant ou en arrière. La position à régler varie selon le rouleau de papier comme indiqué sur le tableau suivant.

(Unité: mm)

Position du levier	Diamètre externe du reste du rouleau de papier
1	φ24
2	φ34

Attention!

• Le reste du papier (diamètre externe du rouleau) varie selon le type de rouleau de papier utilisé.
• Le diamètre interne du rouleau de papier est prévu uniquement pour référence.
• Dans le cas de montage sur le mur, il n'est pas possible d'utiliser le capteur de fin de papier.

4.1 Mise en place/remplacement des rouleaux de papier

1. Appuyer sur la touche d'ouverture du capot.
2. Ouvrez le capot de papier.
3. Insérez un rouleau de papier avec sa surface d'impression vers le bas comme représenté sur la figure et retirez la fin du papier tout droit sur plusieurs centimètres en dehors de l'imprimante.
4. Fermer le capot de l'imprimante jusqu'à ce qu'un clic puisse être entendu.

Toucher l'ouverture du capot

Avertissement

• En ouvrant le capot, faites bien attention à ne pas toucher la tête d'impression ou la lame du massicot. Autrement, une brûlure ou une blessure de la main peut résulter.

Attention!

Utilisez uniquement les types de rouleaux de papier spécifiés. Vérifiez que le rouleau de papier est placé correctement. - Quand le papier est biaisé et non étendu tout droit de dessous le capot, ouvrez le capot et ajustez le papier correctement. - À la fermeture du capot, pressez sur les deux côtés avant marqués ou la pièce centrale du capot pour le fermer fermement. - Quand on place du papier, faire bien attention de ne pas se blesser aux doigts par le bord du papier.

1. Mettez l'imprimante hors tension.
2. Ouvrez le capot de l'imprimante. Si la lame du mécanisme de décrochage reste en saillie avec le papier bloqué, ne pas ouvrir le capot de l'imprimante en forçant. En se rapportant à la Section 4.4, remettez la lame à sa position normale, puis ouvrez le capot.
3. Retirez le papier coincé ainsi que les morceaux de papier restants. (Retirez également le rouleau de papier de son support.)
4. Mettez l'imprimante sous tension. Le mécanisme de découverte automatique est initialisé et l'alarme est annulée.

Attention!

• La tête d'impression chauffe immédiatement après l'impression. Ne la touche pas de la main. Ne touche pas l'élément de chauffe de la tête à mains nues ou avec un objet métallique.

4.3 Nettoyage de la tête d'impression

1. Mettez l'imprimante hors tension.
2. Ouvrez le capot de l'imprimante.
3. Attendez plusieurs minutes. Essuyez les taches comme la poussière, par exemple, sur l'élément de chauffe de la tête à l'aide d'un coton-tige imbibé d'alcool éthylique.

Attention!

• La tête d'impression est chaude juste après l'impression. Ne touchez pas avec votre main. Ne touchez pas l'objet de la tête avec un objet nu de main ou en métal l'un ou l'autre.

4.4 Lorsque l'on ne peut pas ouvrir le capot de l'imprimante

Une erreur du blocage du mécanisme de découvert peut se produire avec le mécanisme de découvert automatique à cause de la présence d'un corps étranger ou d'un bourrage de papier, etc. Si la lame du mécanisme de découvert reste en saillie avec une erreur du blocage du mécanisme de découvert, le capot du couvercle de l'imprimante ne s'ouvrira pas.

Le mécanisme de découvert automatique peut également être placé de nouveau à sa position d'origine en remettant sous tension l'imprimante ou en appuyant sur la touche AVANCE (FEED), lorsque le commutateur de mémoire SW3-1 est réglé sur OFF.

Si l'erreur de blocage du mécanisme de découvert ne peut pas être éliminée avec la méthode mentionnée ci-dessus, libérer le blocage du mécanisme de découvert selon le procédé suivant.

1. Coupez le courant de l'imprimante.
2. Si une erreur de blocage du mécanisme de découpage se produit, le capot de l'imprimante ne s'ouvre pas. Pour ouvrir le capot, ouvrir le capot de l'engrenage du mécanisme de découpage sur l'avant de l'imprimante, tourner l'engrenage du mécanisme de découpage sous la feuille de protection dans la direction de la flèche, puis remettre la lame mobile dans sa position d'origine. (Remettre la lame mobile sur la position où le capot de l'imprimante peut s'ouvrir).
3. Ouvrir le capot de l'imprimante et éliminer la cause du blocage du mécanisme de découpe.
4. Régler le papier correctement, fermer le capot de l'imprimante, et rétablir le courant de l'imprimante. (Contrôler pour s'assurer que la DEL ERREUR est bien éteinte).

Attention!

• Ne pas toucher la tête de l'imprimante avec la main immédiatement après avoir effectué l'impression, car sa température est très élevée.
• Ne pas toucher la surface de l'objet de chauffage de la tête d'impression avec une main exposée ou avec une pièce métallique.
• Ne pas toucher la lame du mécanisme de découpe.

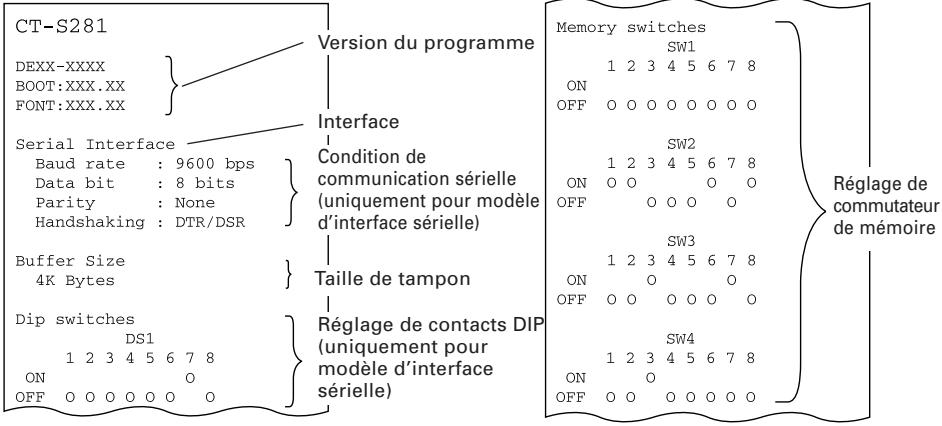

4.5 Auto test

Insérez le papier dans l'imprimante. En maintenant la touche d'avance (FEED) pressée, mettez l'imprimante sous tension, maintenez la touche d'avance (FEED) pressée pendant environ 1 seconde, puis libérez la touche d'avance (FEED). L'imprimante démarre l'impression automatique. L'imprimante imprime le nom, la version, le réglage de contacts DIP, le réglage du commutateur de mémoire et les polices intégrées.

4.6 Vidage hexadecimal

La fonction de vidage hexadecimal permet d'imprimer toutes les données envoyées en nombres hexadécimaux. Si des problèmes tels que données manquantes, duplication de données, etc. devraient se produire, cette fonction permet de vérifier si l'imprimante reçoit les données correctement. Placez le papier à l'imprimante et maintenez le capot de papier ouvert. Avec la touche FEED pressée et maintenue enfoncée, rétablissez le courant de l'imprimante, puis fermez le capot de l'imprimante. Celle-ci imprime tout d'abord «HEX Dump print mode (Vidage hexadecimal)», et elle imprime ensuite toutes les données envoyées en mode hexadecimal.

Attention!

S'il n'y a pas de caractère disponible pour correspondre aux données reçues, «.» est imprimé à la place du caractère. - Pendant le vidage hexadécimal, aucune autre fonction que certaines commandes n'est opérationnelle. - Si les données reçues ne sont pas suffisantes pour une ligne pleine, appuyez sur la touche FEED pour que la ligne soit imprimée.

L'imprimante sort du mode de vidage hexadécimal lorsqu'elle est mise hors tension, lorsque la touche FEED est enfoncée 3 fois successivement, ou lorsque l'imprimante reçoit un signal de réinitialisation de l'interface, lorsque le vidage hexadécimal est terminé.

Exemple d'impression

HEX DUMP PRINT MODE

1B 21 00 1B 20 04 41 42 43 44.!.... ABCD

45 46 47 48 49 4A 4B 4C 4D 4E EFGHIJKLMN

4F 50 0D 0A 31 32 33 0D 0A OP..123..

Fin du papier

La fin du papier est détectée en deux étapes : fin du papier et fin du papier proche (option de fabrique). La DEL PAPIER s'illumine dans ce cas. Si la fin du papier est détectée, remettez le rouleau de papier en position.

Erreur ouverture du capot

Quand le capot de l'imprimante est ouvert, l'ouverture du capot de l'imprimante est détectée et la DEL ERREUR s'illumine.

Pendant l'impression, n'ouvre pas le capot de papier. Si vous ouvrez le capot de papier accidentellement, la DEL ERREUR se mettra à clignoter. Confirmez la présence du papier et fermez le capot. L'impression reprendra automatiquement.

Erreur de surchauffe de la tête thermique

Quand vous imprimez des caractères denses ou une image foncée, la température de la tête thermique s'élèvera. Si la température de la tête thermique excède un niveau indiqué, l'imprimante cessera l'impression et attendra jusqu'à ce que la température de la tête thermique s'abaisse. Pendant l'attente, la DEL ERREUR clignote. Quand la température de la tête thermique est abaissée, l'impression reprendra automatiquement.

Si la lame du massicot s'arrête de fonctionner à cause d'un bourrage papier ou autre fait anormal, le témoin ERREUR clignotera. Éliminer la cause du problème et appuyez sur la touche d'avance (FEED). Si la lame ne se déplace pas et le capot ne s'ouvre pas, même avec le procédé ci-dessus, suivez la méthode indiquée dans la section 4.4 pour ouvrir le capot de papier.

L'état de la DEL, de l'éclairage ou du clignotement, y compris d'autres erreurs, est indiqué ci-dessous.

État	DEL ALIMENTATION	DEL ERREUR	DEL PAPIER
Fin de papier	S'allume	S'allume	S'allume
Fin de papier proche	S'allume	Débranchement	S'allume
Erreur ouverture du capot	S'allume	S'allume	Débranchement
Erreur ouverture dut capot *1	S'allume		Débranchement
Erreur de verrouillage du massicot	S'allume		Débranchement
Erreur de surchauffe de la tête thermique	S'allume		Débranchement
Erreur de contrôle de mémoire	Débranchement		Débranchement
Erreur de basse tension	S'allume		Débranchement
Erreur à haute tension	S'allume		Débranchement
Attente d'exécution d'une macro *2	S'allume		Débranchement

1 : Quand l'imprimante imprime. 2 : La DEL ERREUR peut clignoter même durant l'exécution de la fonction macro.

5.1 Vues et dimensions externes

(Unité: mm)

5.2 Réglage manuel du commutateur de mémoire

Les commutateurs de mémoire peuvent être placés manuellement ou par commande.

Pour le réglage manuel, se référer à la prochaine page.

La fonction de chaque commutateur de mémoire est indiquée dans le tableau suivant. (Les caractères blanc-sur-noir représentent ceux de réglage d'usine).

Réglage manuel du commutateur de mémoire ("memory SW")

Le commutateur de mémoire peut être sélectionné, changé, ou écrit par la combinaison de trois actions : en appuyant sur la touche FEED, en pressant et en maintenant enfoncée la touche FE[FEED], et en ouvrant ou fermant le capot de l'imprimante.

1. Passage en mode de réglage du commutateur de mémoire

Réglez le papier à l'imprimante et maintenez le capot de l'imprimante ouvert. Avec la touche FEED pressée et maintenue enfoncée, activez l'alimentation de l'imprimante, puis appuyez sur la touche FEED deux fois. Fermez le capot. Si les réglages courants du commutateur de mémoire, etc. sont imprimés, l'imprimante est maintenant en mode de réglage du commutateur de mémoire.

Memory SW (1) 00000000

0: État OFF (arrêt) 1: État ON (marche)

1. Sélection du commutateur de mémoire

Quand la touche FEED est appuyée pour une durée courte (2 secondes), l'impression se produit dans la série de "Memory SW1" → "Memory SW2" → "Memory SW3" →...."Memory SW10" → "Save To Memory" → "Memory SW1" →.... à plusieurs reprises. Quand le commutateur de mémoire que l'on peut changer est atteint, presser et maintenir enfoncée la touche FEED (pendant plus de 2 secondes). Le réglage du commutateur de mémoire réservée sera omis et ne sera pas imprimé.

1. Sélection de chaque rubrique du commutateur

Un nombre de 2-16 items sont fournis pour régler avec chaque commutateur. En pressant et en maintenant enfoncée la touche FEED pendant une longue durée, l'imprimante passera au prochain item et imprimer le réglage courant de l'item. Presser et maintenir enfoncé de nouveau jusqu'à ce que l'item que l'on peut changer soit atteint.

Power ON Info (Valide)

Les items avec la LED ERREUR illuminée représentent les valeurs sélectionnées effectivement.

1. Changement du réglage

Quand l'item que l'on peut changer est imprimé, presser la touche FEED pour une courte durée. La valeur de réglage changée est alors imprimée. (Quand le changement de la valeur de réglage est répété, la valeur de réglage d'origine est récupérée). En pressant la touche FEED pour une longue durée, la valeur de réglage est acceptée et l'imprimante passera alors au prochain item de réglage.

1. retour au mode de sélection du commutateur de mémoire

Quand le réglage du contenu désiré est complété, ouvre le capot de papier, puis fermez-le. Ceci permettra à l'imprimante d'imprimer le réglage du commutateur de mémoire changé.

1. Pour sauvegarder le réglage et quitter le mode de réglage du commutateur de mémoire

Presser la touche FEED pour une courte durée pour se déplacer à "Save To Memory". Puis presser et maintenir enfoncée la touche FEED. L'imprimante imprime le contenu du nouveau réglage et quittera le mode de réglage du commutateur de mémoire pour retourner à l'état normal d'attente.

• À moins que la sauvegarde du réglage soit exécutée, le réglage changé ne peut pas être validé.
• Initialisation du commutateur de mémoire

Quand vous pouvez remettre le commutateur de mémoire à l'état initial, passez à la procédure "Save To Memory" mentionnée ci-dessus. Dans ce cas, ouvrir le capot de l'imprimante, puis presser et maintenir enfoncée la touche FEED jusqu'à ce que le buzzer sonne. Ceci permettra à l'imprimante de retourner à l'état initial.

• Toutes les positions des commutateurs de mémoire sont retournées aux valeurs réglées à l'usine.

5.3 Papier d'impression

Utiliser le papier d'impression indiqué dans le tableau suivant ou le papier avec une qualité équivalente.

Type de papier	Nom du produit
Rouleau de papier thermique commandé	TF50KS-E2D, TF77KS-EY de Nippon Paper PD160R de Ohji Paper F230AA, PB670 (2-color) de Mitsubishi Paper

Épaisseeur depapier t (μm)	d	D
60μm≤t≤75μm	φ12	φ18
75μm＜t≤100μm	φ25.4	φ32

Attention!

L'usage du papier avec le début du rouleau s'effectue comme ci-après.

• Aucun pli n'est observé et le papier se trouve le long du diamètre interne. Aucun bord relevé n'est observé. Aucun collage au noyau n'est observé.
• La surface externe est utilisée (côté d'impression vers l'extérieur).

• Connecteur de interface en série

Connectez au câble de l'interface sérielle.

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de récupération distinct pour les vieux appareils électroniques conformément à la législation WEEE sur le recyclage des déchets des équipements électriques et électroniques (Directive 2002/96/EC) qui est uniquement valable dans les pays de l'Union française.

Les appareils et les machines électriques et électroniques contiennent souvent des matières dangereuses pour l'homme et l'environnement si vous les utilisez et vous vous en débarrasssez de façon inappropriée.
