FOIRE AUX QUESTIONS - CT-S280 CITIZEN

Comment installer le CITIZEN CT-S280 ?

Pour installer le CITIZEN CT-S280, branchez le câble d'alimentation à la prise électrique, puis connectez le câble USB ou série à votre ordinateur. Installez les pilotes nécessaires à partir du site web de CITIZEN.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement connecté à la prise électrique et à l'imprimante. Testez une autre prise électrique ou remplacez le câble d'alimentation si nécessaire.

Comment résoudre les problèmes d'impression floue ?

Assurez-vous que le papier est correctement chargé et que la tête d'impression est propre. Vérifiez également les paramètres d'impression et remplacez l'encre si nécessaire.

Pourquoi l'imprimante ne reconnaît-elle pas le papier ?

Vérifiez que le papier est correctement inséré dans le bac. Assurez-vous qu'il n'est pas trop vieux ou endommagé et que le format est compatible avec l'imprimante.

Comment remplacer le rouleau de papier ?

Ouvrez le couvercle de l'imprimante, retirez l'ancien rouleau de papier, puis insérez le nouveau rouleau en vous assurant qu'il est bien positionné. Fermez le couvercle et l'imprimante est prête à fonctionner.

L'imprimante imprime des bandes blanches. Que faire ?

Cela peut indiquer que la tête d'impression est sale ou que le papier est de mauvaise qualité. Nettoyez la tête d'impression avec un chiffon doux et utilisez un papier compatible de bonne qualité.

Comment effectuer un test d'impression ?

Pour effectuer un test d'impression, maintenez enfoncé le bouton d'alimentation pendant quelques secondes jusqu'à ce que l'imprimante imprime une page de test.

Que faire si l'imprimante se bloque souvent ?

Assurez-vous que le papier est chargé correctement et qu'il n'y a pas de bourrage papier. Vérifiez également que les rouleaux d'entraînement ne sont pas usés.

Comment configurer l'imprimante pour une connexion sans fil ?

L'imprimante CITIZEN CT-S280 ne prend pas en charge la connexion sans fil. Vous devez utiliser un câble USB ou série pour la connecter à votre ordinateur.

Où trouver des pilotes pour l'imprimante ?

Les pilotes pour le CITIZEN CT-S280 peuvent être téléchargés depuis le site officiel de CITIZEN dans la section support.

Comment réinitialiser l'imprimante aux paramètres d'usine ?

Pour réinitialiser l'imprimante, éteignez-la, puis maintenez le bouton d'alimentation enfoncé tout en la rallumant jusqu'à ce que les voyants clignotent.

MODE D'EMPLOI CT-S280 CITIZEN

Si vous souhaitez vous débarrasser de cet appareil, ne le mettez pas à la poubelle avec vos ordures ménagères. Il existe un système de récupération distinct pour les vieux appareils électroniques conformément à la législation WEEE sur le recyclage des déchets des équipements électriques et électroniques (Directive 2002/96/EC) qui est uniquement valable dans les pays de l'Union européenne.

Les appareils et les machines électriques et électroniques contiennent souvent des matières dangereuses pour l'homme et l'environnement si vous les utilisez et vous vous en débarrasssez de façon inappropriée.

Pour l'utilisateur canadien

Cet appareil numérique ne dépasse pas les limites de carçorie à pour les émissions de bruit radio émanant d'appareils numériques, tel que prévu dans les règlements sur l'interférence radio du département Canadien des communications.

1.1 Déballage 8 1.2 Classification des modèles 8 1.3 Spécifications de base 9

2. Explication des composants de l'imprimante.... 10

2.1 Apparence extérieure de l'imprimante 10

3. PREPARATION 11

3.1 Branchement de l'adaptateur secteur et du cordon d'alimentation 11 3.2 Branchement des câbles d'interface 12 3.3 Installation de l'imprimante 13 3.4 Réglement du contact DIP 14 3.5 Réglement du capteur de fin du papier proche 15

4. Entretien et dépannage 16

4.1 Mise en place/Remplacement des rouleaux de papier 16 4.2 Retrait du papier coincé 17 4.3 Nettoyage de la tête d'impression 17 4.4 Auto test 18 4.5 Vidage hexadecimal 18 4.6 Indication des erreurs 19

5. DIVERS 20

5.1 Vues et dimensions externes 20 5.2 Papier d'impression 21 5.3Réglage manuel du commutateur de mémoire 22

Precautions genérales

• Après l'avoir lu, le conserver dans un emplacement sûr, aisément accessible pour une future référence.
• Les informations contenues dans ce manuel sont sujettes à des changements sans préavis.
• La reproduction ou le transfert d'une partie ou de tout ce document par n'importe quel moyen est interdite sans l'autorisation de CITIZEN SYSTEMS.
• Prière de prendre note que CITIZEN SYSTEMS n'est pas responsable de tout résultat de fonctionnement indépendamment du manque, de l'erreur ou du défaut d'impression de ce manuel. CITIZEN SYSTEMS n'est pas responsable d'aucun problème causé par l'utilisation des options ou produits consommables qui ne sont pas indiqués dans ce manuel.
• Sauf en cas de spécification contraire dans ce manuel, ne pas essayer d'entretenir, démonter ou réparer cet appareil.
• Noter que CITIZEN SYSTEMS n'est pas responsable d'aucun dommage attribuable à une opération/manipulation incorrecte ou à un environnement inexact d'opération qui ne sont pas indiqués dans ce manuel.
• Les données sont prévues fondamentalement pour un usage provisoire, et ne sont pas stockées pendant une longue période ou de manière permanente.

Veuillez noter que CITIZEN SYSTEMS n'est pas responsable des dommages ou de toute manque de bénéfice resulting de la perte de données provoquées par des accidents, réparations, essais ou toute autre occurrence.

• Si vous observez une perte d'informations, des erreurs ou des faits douteux, veuillez contacter votre fournisseur CITIZEN SYSTEMS.
• Si vous trouvez n'importe quelle page désordonnée ou manquante, veuillez contacter votre fournisseur CITIZEN SYSTEMS pour effectuer le remplacement.

Precautions de securite... OUI devraient etre observées rigoureusement

Veuillez lire attentivement ces PRECAUTIONS DE SECURITE avant d'utiliser l'appareil pour la première fois. Un fonctionnement incorrect risque de provoquer des accidents imprévus (incendie, chocs, ou blessures).

• Après avoir lu ce mode d'emploi, conservez-le dans un endroit sûr et facilement accessible pour référence ultérieure.
• Certains des descriptions contenues dans ce mode d'emploi peuvent ne pas s'appliquer à certains modèles d'imprimantes.

Des symboles d'avertissement sont utilisés dans ce mode d'emploi pour indiquer les précautions à observer rigoureusement afin d'éviter de mettre en danger les opérateurs ou des tiers ou d'endommager les biens matériels.

Ce qui suit indique le degré de danger et de dommage encouru si l'imprimante n'est pas utilisée correctement, sans tenir compte des instructions indiquées par les symboles d'avertissement.

Le non-respect des précautions indiquées par ce symbole peut provoquer des blessures mortelles ou graves.

Attention

Le non-respect des précautions indiquées par ce symbole peut provoquer des blessures ou des dommages matériels.

Ce symbole sert à attirer votre attention sur des points importants.

Ce symbole sert à vous avertir d'un risque d'électrocution ou de dommage électrostatique.

Ce symbole indique la nécessité de débrancher l'imprimante de la prise murale.

Ce symbole est utilisé pour indiquer les "informations" sur l'usage ou autres faits semblables.

Ce symbole sert à indiquer des actions interdites.

AVERTISSEMENT
N'utilise pas et ne rangez pas cet apparéil dans un endroit où il sera exposé à : • des flammes ou de l'air humide • la lumière directe du soleil • de l'air chaud ou aux radiations d'un apparéil de chauffage • de l'air salin ou des gaz corrosifs • une atmophère mal ventilée • des réactions chimiques en laboratoire • de l'huile, des particules d'accier ou de la poussière contenu dans l'air • de l'électricité statique ou des champs magnétiques puissants • Le non-respect de ces aversissements risque de provoquer des pannes de l'imprimante, une surchauffe, des émissions de fumée, un incendie ou une électrocution.
Ne laissez pas pénétrer des objets étrangers et ne renversez pas de liquide dans l'imprimante. Ne placez pas non plus d'objet sur l'imprimante. • Ne laissez pas des objets métalliques comme des trombones, des épinges ou des vis pénétrer dans l'imprimante. • Ne placez pas un vase ou un pot de fleurs, ou un verre contenant de l'eau sur l'imprimante. • Ne renversez pas de café, de boissons fraîches ou tout autre liquide dans l'imprimante. • Ne vaporisez pas d'insecticide ou tout autre produit chimique liquide sur l'imprimante. • Un objet métallique tombé accidentellement dans l'imprimante risque de provoquer une panne, un incendie ou une électrocution. Dans ce cas, mettez immédiatement l'imprimante hors tension, débranche-la de la prise d'alimentation et faites appel à votre revendeur local CITIZEN SYSTEMS.
Ne manipulez pas l'imprimante de la maniere suivante: • Ne soumettez pas l'imprimante à des vibrations ou des chocs violents (par ex. piétinement, chute ou coups avec un objet dur). • Ne tentez pas de démonter ou de modifier l'imprimante. • Le non-respect des procédures correctes risque de provoquer une panne de l'imprimante, une surchauffe, une émission de fumée, un incendie ou une électrocution. • Ne pas tenir le couvercle quand on transporte cette imprimante. Autrement, un endommagement à l'équipment ou un défaut de fonctionnement pourrait se produit.
Installez, utilisez et rangez l'imprimante hors de la portée des enfants. • Les apparèils électriques risquent de provoquer des blessures ou des accidents inattendus s'ils sont manipulés ou utilisés de manière incorrecte. • Laissez le cordon d'alimentation et les cables de signaux hors de la portée des enfants. Les enfants doivent également être interdits d'accès aux pieces internes de l'imprimante. • Le sac en plastique dans lequel l'imprimante est emballée doit être mis au rebut correctement et conservé hors de la portée des enfants. Une suffocation peut se conduire si le sac est mis sur la tête.

Avertissement

Observez les précautions suivantes pour l'alimentation électrique et le cordon d'alimentation :

• Ne branchez pas et ne débranchez pas le cordon d'alimentation avec les mains mouillées.
• Utilisez l'imprimante uniquement avec la tension d'alimentation et la fréquence spécifiques. Utilisez uniquement l'adaptateur secteur spécifique avec l'imprimante.
• Vérifiez si la prise sur laquelle l'imprimante est alimentée a une capacité suffisante.
• N'alimentez pas l'imprimante à partir d'un circuit d'alimentation ou d'une prise de courant servant déjà à d'autres appareils.
• Ne branche pas le cordon d'alimentation dans une prise importante de la poussière ou des débris. Ne tutilsez pas un cordon déformé ou endommagé.
• Ne déplacez pas l'imprimante tandis que le courant de l'imprimante circule.
• Le non-respect des procédures correctes risque de provoquer une panne de l'imprimante, une émission de fumée, un incendie ou une électrocution.
• Une surcharge risque de provoquer une surchauffe du câble d'alimentation ou de déclencher le disjoncteur.
• Ne posez pas d'objet sur le cordon d'alimentation. Ne placez pas l'imprimante dans un endroit où le cordon risque d’être piétiné.
• N'utilisez pas et ne transportez pas l'imprimante avec le cordon d'alimentation plié, tordu ou tiré.
• Ne tentez pas de modifier inutillement le cordon d'alimentation.
• Ne placez pas le cordon d'alimentation à proximité d'un appareil de chauffage.
• Le non-respect de ces précautions risque de provoquer la rupture des fils ou de l'isolement et de causer des fuites, une électrocution ou une panne de l'imprimante. Contactez ce revendeur CITIZEN SYSTEMS si le cordon d'alimentation est endommagé.
• Ne laissez pas d'objets autour de l'imprimante afin qu'elle soit toujours facile d'accès.
• Alimentez l'imprimante à partir d'une prise murale pratique et facilement accessible en cas d'urgence. L'imprimante peut ne pas être mise à l'arrêt immédiatement en cas d'urgence.
• Introduisez à fond la fiche d'alimentation dans la prise.
• Si l'imprimante n'est pas utilisée pendant une période prolongée, débranche-la de la prise d'alimentation.
• Tenez la prise et le connecteur quand vous effectuez le branchement ou le débranchement du cordon du secteur ou du câble de signal après avoir déactivé l'imprimante et l'appareil qui est connecté à elle.

ATTENTION
Placer l'imprimante sur une surface plate et stable sans vibration. • Autrement sa chute risque de cause des dommages.
Ne pas utiliser l'imprimante dans les conditions suivantes. • Une condition dans laquelle les orifices de ventilation de l'imprimante sont bloqués par un mur ou quelque object. • Une condition dans laquelle un objet qualconque est placé sur l'imprimante. • Une condition dans laquelle l'imprimante est couverte ou enveloppée par un tissu ou un drap de lit. • Faire attention à l'accumulation interne de la chaleur, qui pourrait cause un incendie et déformer le coffret. • Éviter d'utiliser l'imprimante après d'une radio ou d'un télévisuer ou de l'alimenter à partir de la même prise que ces apparueils. • Éviter d'utiliser l'imprimante connectée ensemble avec un cable ou une corde qui ne présente aucune protection contre les parasites. (Pour les interconnexions, utilisez des cables armés ou torsadés et des noyaux en ferrite, ou d'autres disposits anti-parasites). • Éviter d'utiliser l'imprimante avec un apparéil produitant une source de bruit puissant. • L'imprimante peut avoir un effet négatif sur les transmissions radio ou télévisées. Dans certains cas également, les apparéils électriques proches peuvent influencer l'imprimante et cause des erreurs de données ou des pannes.
Utiliser l'imprimante avec sa fiche de terre connectée à une installation de mise à la terre commode. • Des ELECTrocutions risquent de se produit en cas de fuites. Ne pas connecter la fiche de terre de l'imprimante sur l'une des installations suivantes: • Canalisation de gaz Une Explosion de gaz peut se produit. • Terre d'une ligne téléphonique • Paratonnerre En cas de foudre, une surtension de courant importante peut provoquer un incendie ou des chocs électriques. • Canalisation d'eau Les tuyaux d'eau en plastique ne doivent pas être utilisés pour la mise à la terre. (Ceux approvés par le Département des Eaux peuvent être utilisés.) Avant de brancher ou de débrancher le fil de terre de l'imprimante, débrancher tout d'abord de la prise d'alimentation.
L'étiquette d'advertisement est attachée sur la position représentée sur la figure suivante. Lisez soigneusement les précautions pour la manipulation avant d'utiliser l'imprimante. CETTE ÉTIQUETTE INDIQUE LE RISQUE DE TOUS DOMMAGES DUS À LA "TEMPÉRATURE ÉLEVÉE" DE LA Tête D'IMPRESSION.
Pour éviter les problèmes de fonctionnement ou les pannes éventuelles, observez ce qui suit: • Evitez de faire fonctionner l'imprimante sans rouleau de papier correctement chargé. • Evitez l'usage de papier non conforme aux specifications. • Ceci risque de fournir une qualité d'impression médiocre. • Evitez d'utiliser du papier froissé ou compteant des morceaux de ruban adhésif plastique. • Evitez de tirer à la main en forçant du papier déjà chargé. • Evitez de coincer le papier dans le capot de l'imprimante. • Risque de bourrage de papier. Pour relâcher, reportez-vous à «Retrait du papier coincé» dans ce mode d'emploi. • Evitez d'utiliser un dispositif pointu pour manipuler les touches du panneau.
Assurez-vous d'insérer fermement la prise du cable dans sa douille de connexion. • Un branchement croisé risque d'endommager les pieces électroniques internes de l'imprimante ou le matériel du système hôte. • Le non-respect de cette précaution risque de provoquer un problème de fonctionnement ou une panne.
Pour éviter d'empirier les pannes ou les problèmes de l'imprimante, observeze ce qui suit: • Ne touche pas à la surface d'impression de la tête thermique. • Ne touche pas aux pieces mobiles (par ex. le massicot, les engrenages, les pieces électriques actives) lorsque l'imprimante fonctionne. • En cas de problème, ne tentez pas de réparer l'imprimante. Confiez-la au service de CITIZEN SYSTEMS pour la réparation. • Veillez à ne pas vous coincer les mains ou les doits dans le capot de l'imprimante. • Prenez garde aux bords acérés de l'imprimante. Ils risquent de vous blesser ou de provoquer des dommages matériels. • Risque de provoquer une ELECTrocution, des brûlures ou des blessures. • Si l'imprimante émet de la fumée, une odeur ou un bruit anormal pendant l'impression, abandonnez immidiatement le travail d'impression en cours et débrancher l'imprimante de la prise murale.

La CT-S280 est une imprimante de ligne thermique compacte, conçue pour une vaste gamme d'équipements terminaux, dont les terminaux de données, POS (Point Of Sale) et de cuisine.

Grâce à ses nombreuses fonctions, elle peut être utilisée dans une vaste gamme d'applications.

1.1 Déballage

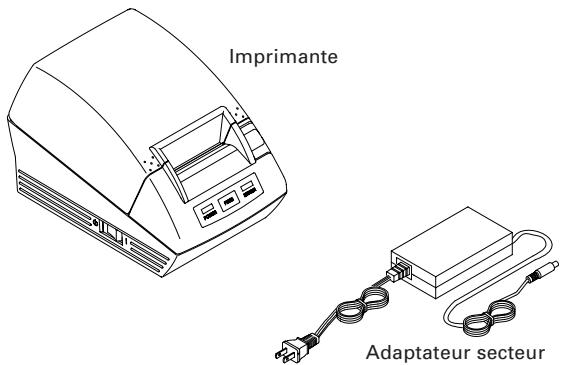

Vérifiez que les composants suivants sont dans le paquet lorsque vous déballez l'imprimante:

• Imprimante: 1 Adaptateur secteur: 1 Cordon d'alimentation c.a.: 1 - Rouleau de papier échantillon: 1 rouleau Mode d'emploi (ce manuel): 1

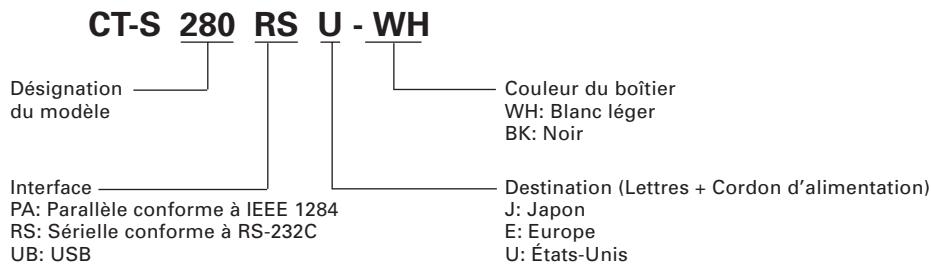

1.2 Classification des modèles

Les modèles d'imprimante sont classifiés selon la méthode de désignation suivante :

1.3 Spécifications de base

Rubrique	Caracteristiques
Modèle	CT-S280RSU	CT-S280RSE	CT-S280RSJ
	CT-S280PAU	CT-S280PAE	CT-S280PAJ
	CT-S280UBU	CT-S280UBE	CT-S280UBJ
Méthode d'impression	Méthode d'impression thermique de points en lignes
Largeur d'impression	48 mm/384 points
Densité de point	8 (horizontal) × 8 (vertical) points/mm
Vitesse d'impression	80 mm/sec (Niveau standard de densité d'impression la plus rapide)
Nombre de colonnes d'impression	Police A: 32/colonnes; 12 × 24 points horizontal et verticalPolice B: 42/colonnes; 9 × 24 pointsPolice C: 48/colonnes; 8 × 16 points
	Police Kanji A: 16 colonnesPolice Kanji C: 24 colonnes
Taille des caractères	Police A: 1,50 × 3,00 mmPolice B: 1,13 × 3,00 mmPolice C: 1,00 × 2,00 mmPolice Kanji A: 3,00 × 3,00 mmPolice Kanji C: 2,00 × 2,00 mm
Type de caractère	Alphonumérique, international, PC437/850/852/857/858/860/863/864/865/866/WPC1252/Katakana/ Thai'18
	Kanji (JIS Niveau 1, Niveau 2), Kana, JIS C 6226-1983
Caracteres et logos définis par l'utilisateur	Les caractères et logos définis par l'utilisateur peuvent être enregistrés dans la mémoire flash.
Types de code à barres	UPC-A/E, JAN (EAN) 13/8 colonnes, ITF, CODE 39, CODE 128, CODABAR, CODE 93
Espacement de lignes	4,23 mm (1/6 pouce) régliable par commande
Rouseau de papier	Rouseau de papier thermique: 58 mm × φ83 mmÉpaisseeur papier: 0.065 à 0.075 mm
Interfaces	Sérielle (conformé à RS-232C), Parallèle (conformé à IEEE 1284), USB
Tampon d'entrée	4k octets/45 octets
Tension d'alimentation	8,5 V c.c. ±5%
Consommation électrique	Attente: Environ 2 W, Impression: Environ 18 W (Environ 26 W max.)
Spécifications de l'adaptateur secteur	Entrée nominale: 100 à 240 V c.a., 50/60 HzSortie nominale: 8,5 V c.c., 2,5A
Poids	Environ 430 g

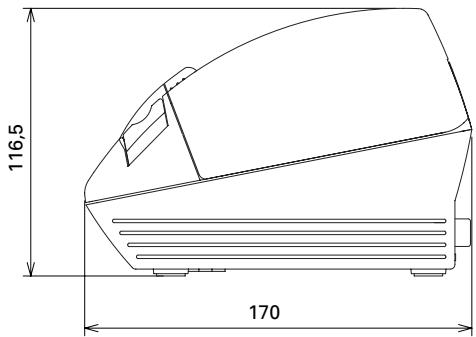

Dimensions externes	106 (l) × 170 (p) × 116,5 (h) mm
Température et humidité de fonctionnement	De 5 à 40°C, 10 à 85% RH (pas de condensation)
Température et humidité de stockage	De -20 à 60°C, de 10 à 90% RH (pas de condensation)
Fiabilité	Durée de vie de la tête d'impression: Résistance d'impulsion: 1 × 108impulsions (Taux d'impression 12,5%) Résistance d'usure: 50 km (À température/humidité normale en utilisant le papier recommendé)
Standard de sécurité *	VCCI Coupe A, UL, C-UL, FCC Coupe A, TÜV, GS, marquage CE

Note: * représente les standards de sécurité acquis lorsque des adaptateurs de fabrication CITIZEN SYSTEMS (série 28AD) sont utilisés.

2.1 Apparence extérieure de l'imprimante

Capot de papier Touche d'ouverture du capot Panneau de commande Interrupteur d'alimentation

Panneau de commande

Interrupteur AVANCE (FEED)

Connecteurs postérieurs

Connecteur d'interface (sériel, parallèle, etc.)

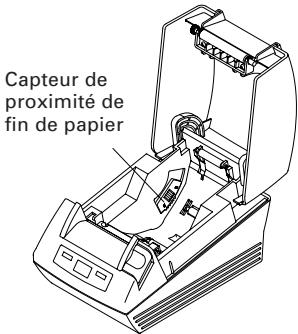

Intérieur du capot de papier

Massicot de papier Tête (thermique) d'impression Capteur de fin de papier

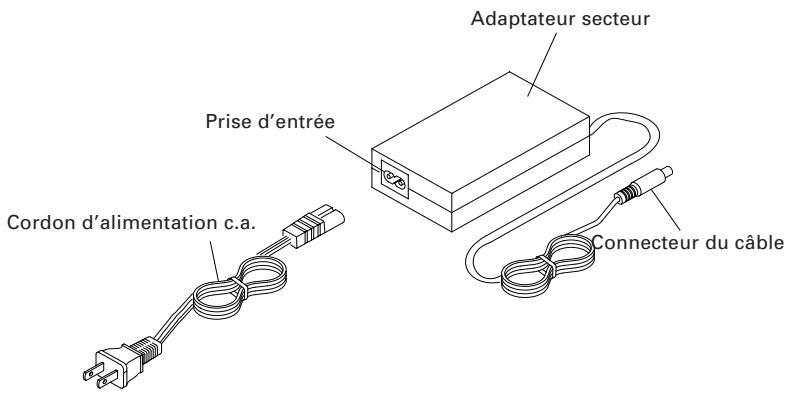

3.1 Branchement de l'adaptateur secteur et du cordon d'alimentation

1. Mettez l'imprimante hors tension.
2. Branchez le connecteur de câble de l'adaptateur C. A. au connecteur d'alimentation à l'arrière de l'imprimante.
3. Branchez le cordon d'alimentation sur l'entrée de l'imprimante et introduisez la fiche du cordon d'alimentation dans une prise murale appropriée.

Attention!

Utilisez uniquement l'adaptateur c. a. fourni avec l'imprimante. - En débranchant un câble, ne tirez pas par le câble. Tenez toujours par la fiche. - Maintenez toujours l'alimentation de courant alternatif éloignée des autres équipements produisant du bruit. - Ne tirez pas par le cordon du secteur pour éviter tout risque d'incendie, d'électrocution ou de débranchement de l'alimentation. - En cas d'approche de foudre, débranchez le cordon d'alimentation c. a. de la prise murale. Sinon un incendie ou une électrocution peut se produire. - Maintenez le cordon du secteur éloigné des appareils de chauffage. Sinon le revêtement du cordon du secteur risque d'être fondu avec comme résultat un incendie ou une électrocution. - Si l'imprimante ne doit pas être utilisée pendant longtemps, laissez-la débranchée de la sortie d'alimentation. - Posez le câble de sorte qu'il ne soit pas attrapé par sa jambe ou toute autre partie de son corps.

3.2 Branchement des câbles d'interface

Mettez l'imprimante hors tension et déconnectez le connecteur d'alimentation. Puis suivez la méthode pour le branchement des câbles d'interface.

Orientez correctement la borne du câble d'interface et introduisez-la dans le connecteur d'interface.

Interface sérielle

Interface parallèle

Interface USB

Attention!

• En débranchant le câble, tenez toujours le connecteur.
• Poser le câble de sorte qu'il ne soit pas attrapé par sa jambe ou toute autre partie de son corps.

Pour le câble d'interface sérielle, l'utiliser avec le raccordement suivant.

Cable 25 broches - 25 broches

L'imprimante peut être installée horizontalement ou sur le mur.

Au moment de l'expédition, l'imprimante est réglée pour une installation horizontale.

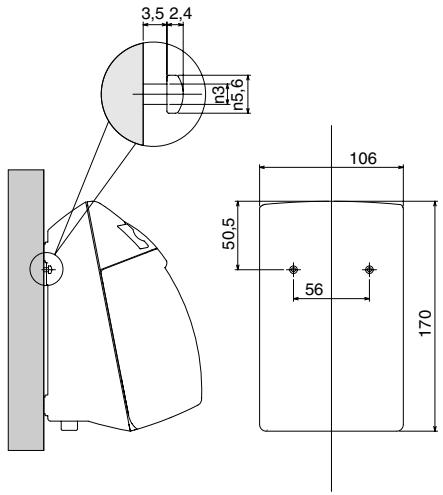

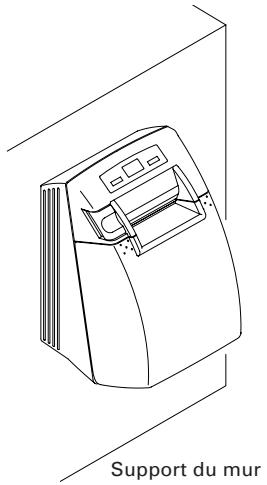

Pour installer l'imprimante sur le mur, les réglages suivants sont nécessaires.

Attention!

• Aucune vis pour le support au mur n'est fournie. Vérifier la structure et la résistance du mur (plaque de plâtre ou une plaque plus résistante) et préparer deux vis appropriées (vis en bois à tête ronde d'un diamètre de 3, de 16 millimètres ou de plus). Puis fixer l'imprimante en serrant les vis selon les dimensions indiquées.

Position horizontale

Crochets pour le support du mur

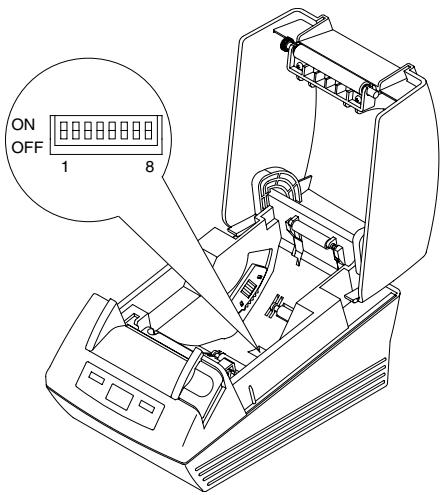

3.4 Réglage du contact DIP

Le contact DIP est fourni seulement pour des spécifications d'interface sérielle. Le contact DIP est situé au fond du support de papier. Pour régler le contact DIP, ouvrez le capot de papier et enlevez le papier.

No. de contact	Fonction	ON (marche)	OFF (arrêt)	Réglages initiaux
1	Méthode de réglage de la condition de communication	Réglage du contact DIP	Arrangement de mémoire interne	ON
2	Contrôle de flux	XON/XOFF	DTR/DSR	OFF
3	Longueur bit	7 bits	8 bits	OFF
4	Contrôle de parité	Avec parité	Aucune	OFF
5	Sélection parité	Parité paire	Parité impaire	OFF
6	Sélection taux de baud	Voir le tableau ci-dessous		OFF
7				ON
8	Réservé	-	Fixé	OFF

Sélection du taux de baud

Taux de baud (bps)	No. de contact
	6	7
2400	OFF	OFF
4800	ON	OFF
9600	OFF	ON
19200	ON	ON

38400 bps peuvent également être choisis par une commande.

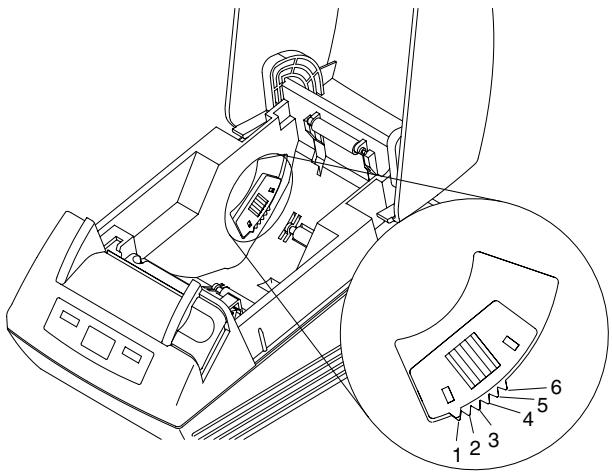

3.5 Réglage du capteur de fin du papier proche

1. Enoncez l'unité du capteur de presque fin de papier.
2. Déplacez l'unité du capteur de presque fin de papier vers la droite et la gauche tout en la poussant.

La position à régler varie selon le réglage de l'imprimante, horizontal ou montage sur le mur ou le diamètre du rouleau de papier comme indiqué dans la figure suivante.

Position du capteur	Méthode d'installation	Diamètre interne de rouleau de papier (mm)
1	Horizontal	φ22
2		φ24
3		φ27
4	Montage sur le mur	φ27
5		φ24
6		φ22

Attention!

• Le reste du papier (diamètre externe du rouleau) varie selon le type de rouleau de papier utilisé.
• Le diamètre interne du rouleau de papier est prévu uniquement pour référence.
• Le diamètre externe recommandé pour le noyau du rouleau de papier est 18. Cependant, si un rouleau de papier d'un diamètre 22 doit être utilisé, les réglages à “1” pour le positionnement horizontal et “6” pour montage sur le mur ne pourraient pas être utilisés.

4.1 Mise en place/remplacement des rouleaux de papier

1. Tirez le bouton d'ouverture du capot entièrement vers soi-même.
2. Ouvrez le capot de papier.

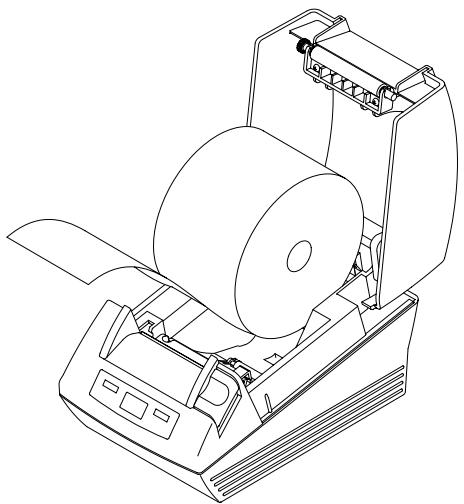

3. Insérez un rouleau de papier avec sa surface d'impression vers le bas comme représenté sur la figure et retirez la fin du papier tout droit sur plusieurs centimètres en dehors de l'imprimante.
4. Fermez le capot de papier jusqu'à ce qu'un déclic puisse être entendu.

Avertissement

• En ouvrant le capot, faites bien attention à ne pas toucher la tête d'impression ou la lame du massicot. Autrement, une brûlure ou une blessure de la main peut résulter.

Attention!

Utilisez uniquement les types de rouleaux de papier spécifiés. Vérifiez que le rouleau de papier est placé correctement. - Quand le papier est biaisé et non étendu tout droit de dessous le capot, ouvrez le capot et ajustez le papier correctement. - À la fermeture du capot, pressez sur la pièce centrale du capot pour le fermer fermement. - Quand on place du papier, faire bien attention de ne pas se blesser aux doigts par le bord du papier.

4.2 Retrait du papier coincé

1. Mettez l'imprimante hors tension.
2. Ouvrez le capot de l'imprimante.
3. Retirez le papier coincé ainsi que les morceaux de papier restants. (Retirez également le rouleau de papier de son support.)
4. Opérez l'imprimante et placez le rouleau de papier au support.

Attention!

• La tête d'impression chauffe immédiatement après l'impression. Ne la touchez pas de la main. Ne touchez pas l'élément de chauffe de la tête à mains nues ou avec un objet métallique.
• Quand on place du papier, faire bien attention de ne pas se blesser aux doigts par le bord du papier.

4.3 Nettoyage de la tête d'impression

1. Mettez l'imprimante hors tension.
2. Ouvrez le capot de l'imprimante.
3. Attendez plusieurs minutes. Essuyez les taches comme la poussière, par exemple, sur l'élément de chauffe de la tête à l'aide d'un coton-tige imbibé d'alcool éthylique.

Attention!

• La tête d'impression est chaude juste après l'impression. Ne touchez pas avec votre main. Ne touchez pas l'objet de la tête avec un objet nu de main ou en métal l'un ou l'autre.

4.4 Auto test

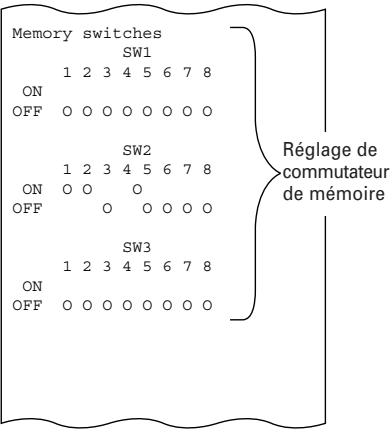

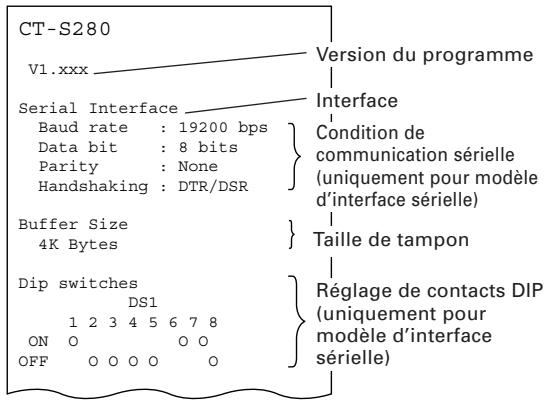

Insérez le papier dans l'imprimante. En maintenant l'interrupteur d'avance (FEED) pressé, mettez l'imprimante sous tension, maintenez l'interrupteur d'avance (FEED) pressé pendant environ 1 seconde, puis libérez l'interrupteur d'avance (FEED). L'imprimante démarre l'impression automatique. L'imprimante imprime le nom, la version, le réglage de contacts DIP, le réglage du commutateur de mémoire et les polices intégrées.

4.5 Vidage hexadecimal

La fonction de vidage hexadecimal permet d'imprimer toutes les données envoyées en nombres hexadécimaux. Si l'impression ne s'effectue pas correctement, cette fonction permet de vérifier si l'imprimante reçoit les données normalement.

Placez le papier à l'imprimante et maintenez le capot de papier ouvert. Avec l'interrupteur d'avance (FEED) pressé, mettez l'imprimante sous tension, puis fermez le capot de papier. Celle-ci imprime tout d'abord «HEX Dump print mode (Vidage hexadécimal)», et elle imprime ensuite toutes les données suivantes en hexadécimal et en certains caractères.

Attention!

• S'il n'y a pas de caractère disponible pour correspondre aux données reçues, «. » est imprimé à la place du caractère.
• Pendant le vidage hexadécimal, aucune autre fonction que certaines commandes n'est opérationnelle.
• Si les données reçues ne sont pas suffisantes pour une ligne pleine, appuyez sur l'interrupteur FEED pour que la ligne soit imprimée.

L'imprimante sort du mode de vidage hexadécimal lorsqu'elle est mise hors tension, lorsque l'interrupteur FEED est enfoncé 3 fois successivement, ou lorsque l'imprimante reçoit un signal de réinitialisation de l'interface, lorsque le vidage hexadécimal est terminé.

Exemple d'impression

HEX DUMP PRINT MODE

1B 21 00 1B 20 04 41 42 43 44.. ABCD

45 46 47 48 49 4A 4B 4C 4D 4E EFGHIJKLMN

4F 50 0D 0A 31 32 33 0D 0A OP..123..

Fin du papier

La fin du papier est détectée en deux étapes : fin du papier proche et fin du papier. La DEL ERREUR s'illumine dans ce cas. Si la fin du papier est détectée, replissez avec du papier. Si le capot de papier est ouvert, une fin du papier est détectée.

Capot de papier ouvert

Quand le capot de papier est ouvert, l'ouverture du capot de papier est détectée et la DEL ERREUR s'illumine.

Pendant l'impression, n'ouvre pas le capot de papier. Si vous ouvrez le capot de papier accidentellement, la DEL ERREUR se mettra à clignoter. Confirmez la présence du papier et fermez le capot. L'impression reprendra automatiquement.

Surchauffe de la tête thermique

Quand vous imprimez des caractères denses ou une image foncée, la température de la tête thermique s'élèvera. Si la température de la tête thermique excède un niveau indiqué, l'imprimante cessera l'impression et attendra jusqu'à ce que la température de la tête thermique s'abaisse. Pendant l'attente, la DEL ERREUR clignote. Quand la température de la tête thermique est abaissée, l'impression reprendra automatiquement.

L'état de la DEL, de l'éclairage ou du clignotement, y compris d'autres erreurs, est indiqué ci-dessous.

État	LED ALIMENTATION	LED ERREUR
Fin de papier	S'allume	S'allume
Fin de papier proche	S'allume	S'allume
Erreur capot ouvert *1	S'allume
Erreur capot ouvert	S'allume	S'allume
Erreur surchauffe de la tête	S'allume
Erreur de contrôle de mémoire		S'allume
Erreur de basse tension	S'allume
Erreur à haute tension	S'allume
Attente d'exécution d'une macro *2	S'allume

1 : Quand l'imprimante imprime. 2 : La DEL ERREUR peut clignoter même durant l'exécution de la fonction macro.

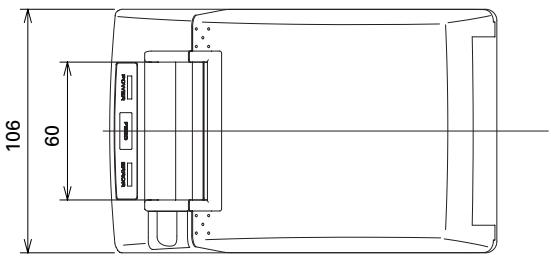

5.1 Vues et dimensions externes

(Unité: mm)

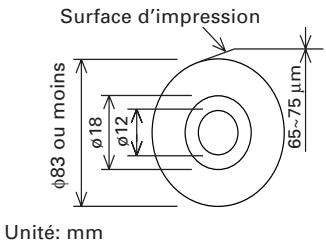

5.2 Papier d'impression

Utiliser le papier d'impression indiqué dans le tableau suivant ou le papier avec une qualité équivalente.

Type de papier	Nom du produit
Rouleau de papier thermique recommendé	TD50KS-E2D de Nippon Paper KF50-HAD, PD150R, PD160R de Ohji Paper F220VP, HP220A de Mitsubishi Paper

Attention!

L'usage du papier avec le début du rouleau s'effectue comme ci-après.

• Aucun pli n'est observé et le papier se trouve le long du diamètre interne. Aucun bord relevé n'est observé. Aucun collage au noyau n'est observé.
• La surface externe est utilisée (côté d'impression vers l'extérieur).

5.3 Réglage manuel du commutateur de mémoire

Les commutateurs de mémoire peuvent être placés manuellement ou par commande.

Pour le réglage manuel, se référer à la prochaine page.

La fonction de chaque commutateur de mémoire est indiquée dans le tableau suivant.

(Les caractères blanc-sur-noir représentent ceux de réglage d'usine.)

Réglage manuel du commutateur de mémoire ("memory SW")

Le commutateur de mémoire peut être sélectionné, changé ou écrit en combinant trois actions : en appuyant sur l'interrupteur d'avance (FEED), en maintenant pressé l'interrupteur d'avance (FE_ _ED), et en ouvrant ou en fermant le capot de papier.

1. Passage en mode de réglage du commutateur de mémoire

Réglez le papier à l'imprimante et maintenez le capot de l'imprimante ouvert. Avec l'interrupteur d'avance FEED pressé, mettez l'imprimante sous tension, puis pressez l'interrupteur d'avance deux fois. Fermez le capot. Si les réglages courants du commutateur de mémoire, etc. sont imprimés, l'imprimante est maintenant en mode de réglage du commutateur de mémoire.

Memory SW (1) 00000000

0: État OFF (arrêt)

1: État ON (marche)

2. Sélection du commutateur de mémoire

Quand l'interrupteur d'avance (FEED) est pressé pour une courte durée (moins de 2 secondes), l'impression se produit selon la série "Memory SW1" → "Memory SW2" → "Memory SW3" → "Write/Factory Setting" → "Memory SW1" →.... à plusieurs reprises. Quand le commutateur de mémoire que vous pouvez changer est indiqué, maintenez pressé l'interrupteur d'avance FEED (pendant plus de 2 secondes).

3. Sélection de chaque rubrique du commutateur

Il y a huit rubriques de réglage pour chaque commutateur. Maintenez pressé l'interrupteur d'avance FEED pendant une longue période, l'imprimante passera à la prochaine rubrique et imprimera le réglage courant de la rubrique. Continuez à presser jusqu'à ce que la rubrique pour laquelle vous pouze changer le réglage soit indiquée.

État OFF: DEL ERREUR OFF État ON: DEL ERREUR ON

4. Changement du réglage

Quand la rubrique que vous voulez changer est indiquée, pressez l'interrupteur d'avance (FEED) pour une courte période. La valeur de réglage changée est imprimée. (Pour retourner au réglage précédent, pressez l'interrupteur d'avance pour une courte période. Quand vous appuyez sur l'interrupteur d'avance pendant longtemps, la valeur réglée est acceptée et l'imprimante passera à la prochaine rubrique de réglage.

1. Retour au mode de sélection du commutateur de mémoire

Quand le réglage du contenu désiré est complété, ouvrez le capot de papier, puis fermez-le. Ceci permettra à l'imprimante d'imprimer le réglage du commutateur de mémoire changé.

1. Pour sauvegarder le réglage et quitter le mode de réglage du commutateur de mémoire

Presse l'interrupteur d'avance FEED pour se déplacer à "Write/Factory Setting". Puis maintenez pressé l'interrupteur d'avance. L'imprimante imprime le contenu du nouveau réglage et quittera le mode de réglage du commutateur de mémoire pour retourner à l'état normal d'atte.

• À moins que la sauvegarde du réglage soit exécutée, le réglage changé ne peut pas être validé.
• Initialisation du commutateur de mémoire

Quand vous pouvez remettre le commutateur de mémoire à l'état initial, passez à la procédure "Write/Factory Setting" mentionnée ci-dessus. Dans ce cas, ouvrez le capot du papier et maintenez pressé l'interrupteur d'avance FEED jusqu'à ce que le buzzer sonne. Ceci permettra à l'imprimante de retourner à l'état initial.

• Toutes les positions des commutateurs de mémoire sont retournées aux valeurs réglées à l'usine.

También se peut sélectionner 38400 bps via commande.
