Type de produit	Système de microphone sans fil modulaire
Marque	AKG
Modèle	AMM 10
Dimensions (module)	50 x 50 x 50 mm
Poids (module)	Environ 60 g à 70 g (selon module)
Poids (bloc d'alimentation PSU 10)	Environ 200 g
Alimentation	PSU 10 : ±12 V DC, max. 250 mA
Consommation maximale (module)	±16 mA à ±50 mA (selon module)
Nombre maximal de modules	10 modules actifs (limité par alimentation)
Distance maximale entre modules	100 m avec câble CAT5
Type de câblage	Câble CAT5 blindé, section 0,12 mm² à 0,5 mm²
Connecteurs	XLR 3 pôles, Jack 3,5 mm, Cinch (RCA), USB Type A
Plage de fréquences	20 Hz à 30 kHz (selon module)
Rapport signal/bruit	70 dB à 90 dB (selon module)
Facteur de distorsion	< 0,005 % à < 0,1 % (selon module)
Température ambiante admise	0 °C à +55 °C
Matériau de la face avant	Inox
Entretien et nettoyage	Chiffon légèrement humide, jamais de produits abrasifs ou solvants
Sécurité	Utiliser dans locaux secs, ne pas exposer aux intempéries, réparation par personnel autorisé
Pièces détachées et réparabilité	Ouverture et réparation réservées au personnel technique agréé
Contenu de la livraison (kit de démarrage)	Modules d'entrée/sortie, bloc d'alimentation PSU 10, cadres de montage, vis

FOIRE AUX QUESTIONS - AMM 10 AKG

Comment installer le système AMM 10 ?

Le montage nécessite un boîtier d'une profondeur minimale de 55 mm. Utilisez un câble CAT5 blindé. Suivez l'ordre : vissez le cadre de montage, placez les cadres de recouvrement, raccordez le module, puis fixez-le. Le bloc d'alimentation PSU 10 doit être raccordé en dernier.

Quel type de câble utiliser pour relier les modules ?

Utilisez un câble CAT5 blindé avec une section de 0,12 mm² (AWG26) à 0,5 mm² (AWG20). Les brins doivent être raccordés dans l'ordre des couleurs (blanc-vert, vert, blanc-orange, etc.).

Combien de modules peut-on connecter au maximum ?

Le bloc d'alimentation PSU 10 fourni permet de connecter jusqu'à 10 modules actifs. Pour plus de modules, un bloc d'alimentation plus puissant est nécessaire.

Le système est-il compatible avec des microphones à alimentation fantôme ?

Oui, le module C-MIC IN fournit une alimentation fantôme de +24 V DC pour les microphones électrostatiques. Activez-la via le sélecteur correspondant.

Comment éviter les boucles de masse ?

Utilisez les modules optionnels TRAFO IN ou TRAFO OUT (transformateurs d'isolement) pour bloquer efficacement les boucles de masse. Ils sont recommandés pour les sources audio reliées au réseau.

Que faire si aucun son ne sort du système ?

Vérifiez que le PSU 10 est branché au MASTER CONTROL, que le câble CAT5 est correctement raccordé, que le microphone ou la source est connectée, et que le volume n'est pas au minimum. Assurez-vous également que le sélecteur MIC/LINE est sur la bonne position.

Peut-on utiliser le système avec un casque ?

Oui, le module CONTROL OUT dispose d'une sortie casque jack 6,35 mm. Il permet un contrôle acoustique indépendant du volume principal.

Comment nettoyer les modules ?

Débranchez l'alimentation. Utilisez un chiffon légèrement humide (pas mouillé). N'utilisez jamais de produits corrosifs, abrasifs ou contenant de l'alcool ou des solvants.

Le système peut-il être utilisé en extérieur ?

Non, l'appareil est conçu pour être utilisé uniquement dans des locaux secs. Évitez l'exposition directe au soleil, à la pluie, à l'humidité et à la poussière.

Comment configurer le compresseur sur le module C-MIC IN ?

Le compresseur est configurable via des cavaliers sur la carte électronique avant le montage. Le limiter garantit un volume maximal constant et le compresseur compense les variations de distance ou de puissance vocale.

MODE D'EMPLOI AMM 10 AKG

Veuillez lire cette notice avant d'utiliser le système!

MODO DE EMPLEO. 98

1 Sécurité et environnement 67

Sécurité 67

Environnement, écologie 67

2 Description. 68

Contenu de la livraison du kit de démarrage 68

Accessoires optionnels 68

Description succincte 68

Modules 68

3 Montage et raccordement 70

Montage des modules 70

Connexion des modules 72

Préparation du câblage 72

Câblage des modules 73

Connexion de REC OUT 75

Connexion de XLR OUT PAS. 76

Connexion du bloc d'alimentation 76

Connexion de TRAFO IN. 77

Connexion de TRAFO OUT 78

Schéma de connexion des modules 80

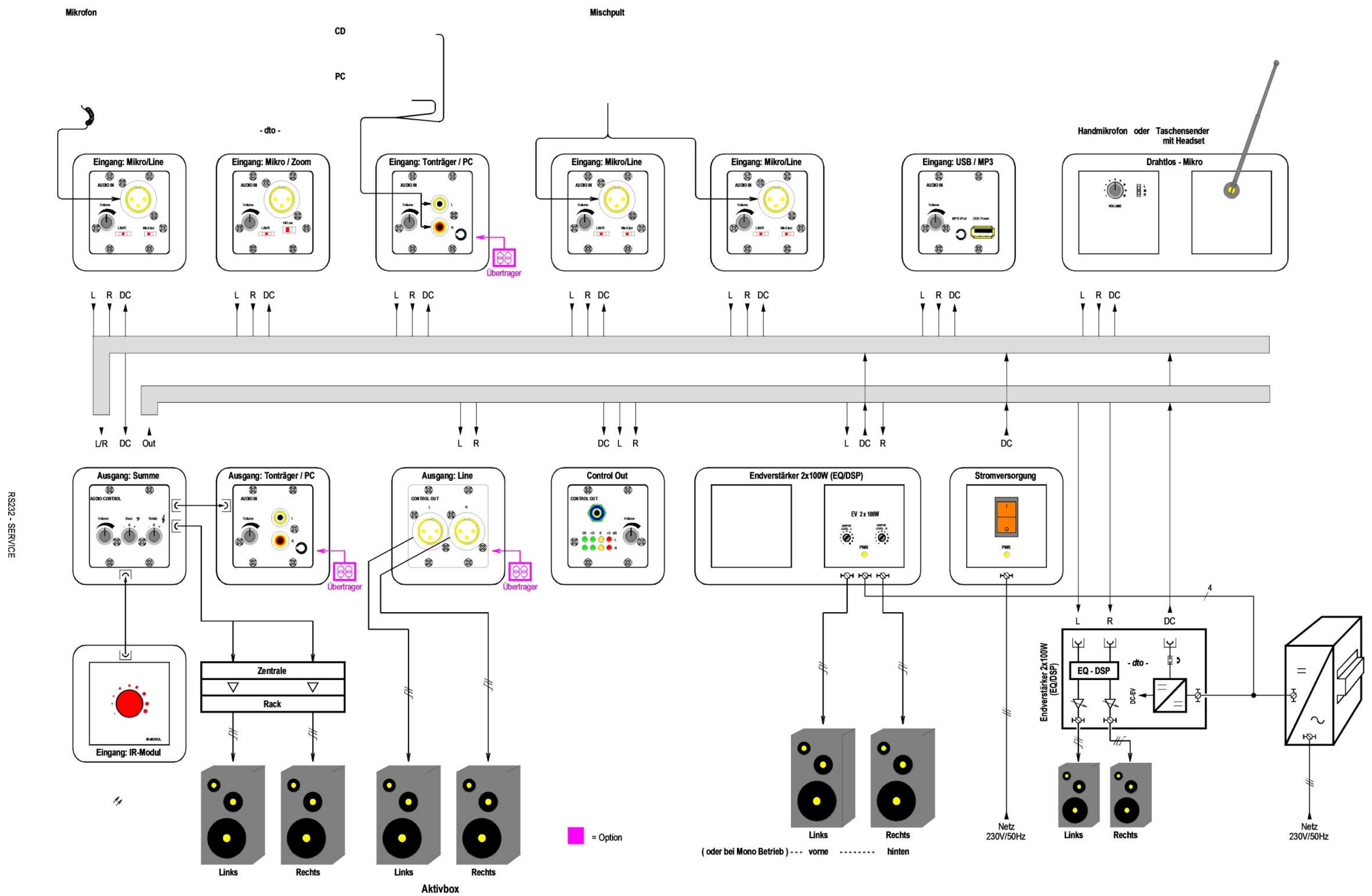

Schéma de connexion du système AMM 10. 80

4 Utilisation. 81

MASTER CONTROL 81

D-MIC IN 81

C-MICIN 82

CD/PCIN 82

MP3/PCIN. 83

XLR OUT PAS. 83

XLR OUT ACT. 84

CONTROL OUT. 85

REC OUT 85

PSU10. 86

TRAFO IN. 86

TRAFO OUT 87

Sécurité

• N'exposez pas l'appareil directement au plein soleil, à une atmosphère poussiéreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
• Ne pas renverser de liquide sur l'appareil et ne pas faire tomber d'objet à l'intérieur de celui-ci par les fentes d'aération.
• L'appareil ne doit être utilisé que dans des locaux secs.
• Cet appareil ne peut être ouvert, entretenu et réparé que par le personnel technique autorisé. On ne trouve à l'intérieur du boîtier aucun élément pouvant être entretenu, réparé ou remplacé par un profane.
• Interrompez immédiatement le fonctionnement de l'appareil si un objet quelconque ou du liquide avait pénétré à l'intérieur de l'appareil.
• Ne placez pas l'appareil à proximité d'une source de chaleur (p. ex. radiateurs, tuyaux de chauffage, amplificateurs, etc.), ni à un endroit où il risque d'être exposé au rayonnement solaire direct, à une atmosphère poussièreuse, à l'humidité, à la pluie, aux vibrations ou aux secousses.
• Pour éviter les parasites et les interférences, installez tous les câbles, en particulier ceux des entrées micro, séparation des câbles de puissance et des câbles d'alimentation secteur. En cas de pose dans des canaux ou conduites pour câbles, les câbles de transmission devront toujours être posés dans une conduite séparée.
• Pour nettoyer l'appareil, utilisez un chiffon légèrement humide, jamais un chiffon mouillé. Débranchez impérativement le bloc d'alimentation avant de la prise secteur. N'utilisez jamais de produits de nettoyage corrosifs ou abrasifs, ni de produits contenant de l'alcool ou un solvant susceptible d'endommager la laque et les éléments en plastique.
• N'utilise l'appareil que dans le cadre des applications décrites dans la présente notice d'utilisation. AKG décline toute responsabilité concernant les dégâts résultant d'une manipulation inappropriée ou d'une utilisation non conforme.

ATTENTION

Risques de troubles auditifs!

En combinaison avec un casque, cet appareil peut engendrer un niveau sonore susceptible d'entraîner des troubles auditifs durables. Évitez les niveaux sonores trop élevés. (conf. norme EN60065)

Environnement, écologie

1) En fin de durée de vie du produit, démontez et séparez le boîtier, le système électronique et les câbles et éliminez chacun de ces éléments conformément aux prescriptions en vigueur. 2) L'emballage est recyclable. Déposez celui-ci auprès d'un centre de collecte prévu à cet effet.

2 Description

Nous vous remercions d'avoir choisi un produit d'AKG et vous invitons à lire attentivement le présent mode d'emploi avant de mettre votre micro en service. Conservez soigneusement le mode d'emploi pour l'avoir toujours sous la main lorsque vous avez besoin de le consulter. Nous vous souhaitons beaucoup de succès.

Contenu de la livraison du kit de démarrage

Contrôlez si l'emballage contient bien toutes les pièces. Si l'un des composants avait manqué, veillez contacter immédiatement votre revendeur AKG.

• 1 x module d'entrée MIC/LINE (D-Mic IN)
• 1 x module de sortie AUX (CD/PC IN)
• 1 x module de sortie Master (MASTER CONTROL) avec sortie stéréo symétrique
• 1 x module de sortie STEREO-LINE (XLR OUT PAS.)
• 1 x bloc d'alimentation PSU 10
• 4 x cadre de montage 16xvis

Accessoires optionnels

Vous trouverez la liste des accessoires optionnels dans le catalogue/dépliant AKG actuel ou sur www.akg.com. Notre fournisseur se tient à votre disposition pour vous conseiller.

Description succincte

Le système de connexion AMM 10 Multi Media est un système de mixage modulaire flexible avec les modules d'entrée et de sortie les plus diversifiés. En les connectant avec un câble d'alimentation réseau normal (CAT 5), vous pouvez monter les différents modules dans un cadre de montage standard. Grâce à la technique de connexion par encastrage, le montage des modules est facile à réaliser et vous n'avez besoin que de quelques connaissances préalables.

Les modules conviennent aux boîtes de connexion sous-crép ou d'appareils, aux goulottes de câble, aux trappes de sol, etc. et peuvent être combinés avec la quasi-totalité des programmes d'interrupteurs européens.

Cette flexibilité du montage vous permet d'installer les modules nécessaires à chaque endroit souhaité. Le système est conçu de manière à pouvoir franchir de grandes distances. Une distance de 100 m peut ainsi exister entre les modules d'entrée et le « module Master ». De même, des distances jusqu'à 100 m peuvent exister entre le « Master » et les modules de sortie.

Grâce au système modulaire flexible, le signal de sortie peut être retiré à volonté. Le nombre maximal de modules n'est limité que par la puissance du bloc d'alimentation. Le bloc d'alimentation PSU 10 contenu dans la livraison permet le raccordement de 10 modules maxi. Des blocs d'alimentation de puissance supérieure sont disponibles sur demande.

Modules

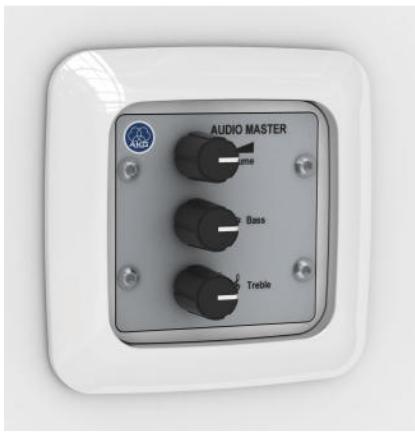

Le module de sortie Master et de commande est le cœur du système.

Il reçoit le niveau audio entrant de tous les modules d'entrée et les transmet à tous les modules de sortie après amplification et régulation du son.

L'alimentation électrique du système (p. ex. PSU 10) doit être connectée à ce module!

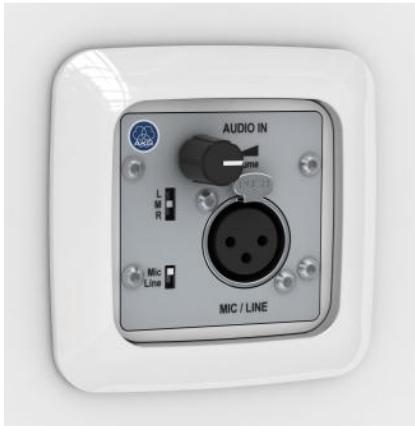

Le module d'entrée Mic/Line est un ensemble préamplificateur universel pour connexion de microphones dynamiques ou sources Line symétriques.

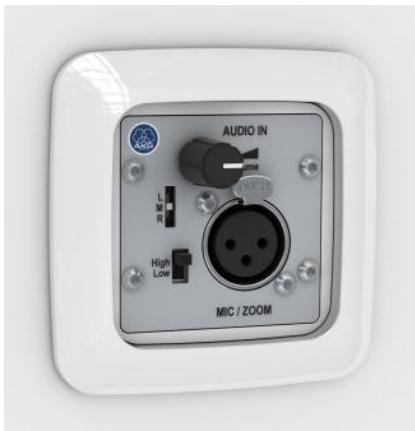

Le module d'entrée C-Mic est un ensemble préamplificateur pour connexion de microphones dynamiques et de ceux avec alimentation fantôme.

Le préamplificateur est équipé d'un Limiter et d'un compresseur configurable.

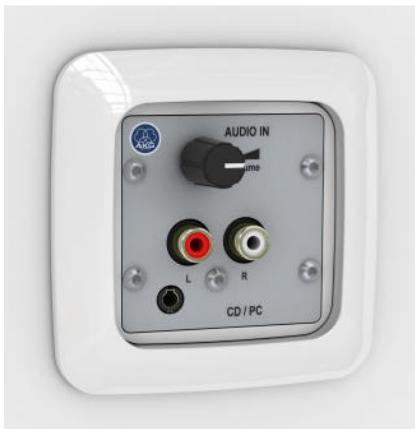

Le module AUX / LINE IN est un ensemble préamplificateur, adapté aussi bien à la connexion de sources audio AUX stationnaires usuelles, p. ex. lecteur CD, tuner, platine à cassettes, etc., qu'à la connexion de lecteurs audio portables tels que lecteurs MP3, Apple® iPod ou autres.

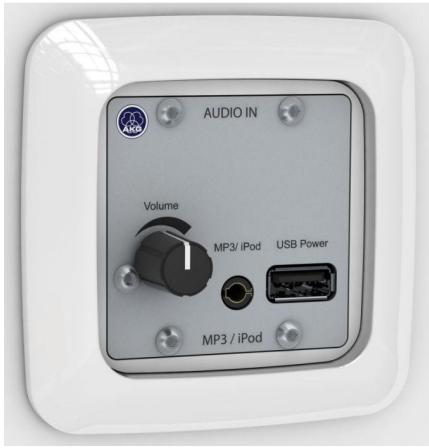

Le module MP3 / USB POWER est un ensemble préamplificateur pour la connexion de lecteurs MP3, Apple® iPod® ou autres lecteurs audio usuels via une prise jack. Une prise USB normalisée peut alimenter l'appareil raccordé avec des piles.

XLR OUT ACT.

Le module de sortie stéréo Line est un ensemble de sortie avec sortie stéréo XLR symétrique électrique. Il est utilisé, p. ex. pour la connexion d'amplificateurs, de tables de mixage ou appareils similaires.

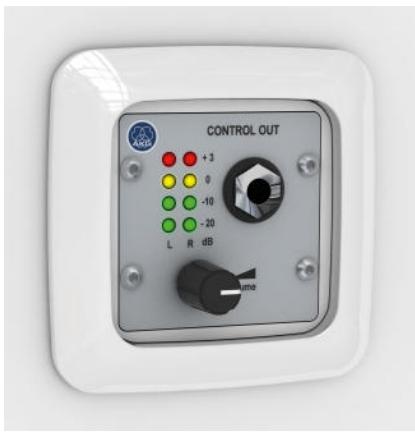

Le casque module de sortie est un ensemble de sortie destiné à indiquer le niveau de sortie système avec sortie casque intégrée.

Le module de sortie REC est un transducteur de sortie, adapté aussi bien à la connexion d'appareils d'enregistrement stationnaires, p. ex. graveur CD, platine à cassettes, etc., qu'à la connexion d'équipements d'enregistrement portables tels que lecteurs MP3, magnétophones ou appareils similaires.

XLR OUT PAS.

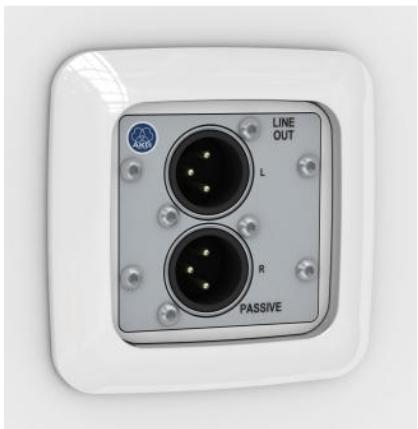

Le module de sortie stéreo Line est un ensemble de sortie avec sortie stéreo XLR (Line Out). Il est utilisé, p. ex. pour la connexion d'amplificateurs, de tables de mixage ou d'appareils similaires.

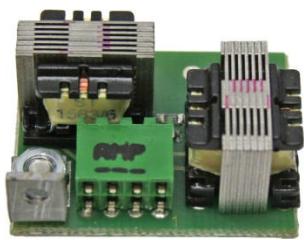

Le module enchâssable TRAFO IN ne peut être utilisé qu'en liaison avec le module CD / PC IN. Les isolateurs de ligne permettent de garder les entrées asymétriques hors potentiel.

Le module enchâssable TRAFO OUT ne peut être utilisé qu'en liaison avec le module AUX / LINE OUT ou le module XLR OUT PAS.. Les isolateurs de ligne permettent de garder les sorties hors potentiel et de bloquer efficacement les boucles de masse. Les asymétries et courants de compensation peuvent également être efficacement évités.

PSU 10

Le bloc d'alimentation PSU 10 assure l'alimentation électrique. Les blocs d'alimentation non validés par nos soins ne doivent pas être utilisés!

3 Montage et raccordement

Montage des modules

RISQUE de blessures!

Le montage de l'appareil ne doit être exécuté que par des techniciens habiles.

Avant le montage, respecter les conditions de base suivantes :

• N'installez les modules que dans des locaux secs.
• Pour le montage, n'utilise que des boîtiers d'une profondeur intérieure minimale de 55 mm.
• Nettoyez soigneusement les boîtiers à encastrer et les cadres de montage pour enlever toutes les poussières et autres salissures. Au besoin, utilisez un chiffon légèrement humidifié, mais pas mouillé.

Lors du montage, respecter les critères suivants :

• Lors du montage, évitez la proximité d'éléments producteurs.
• N'utilisez que des câbles blindés CAT5.

Un câble CAT 5 avec une section au minimum de 0,12mm² (AWG26) et au maximum de 0,5mm² (AWG20) est autorisé.

• Le bloc d'alimentation PSU 10 doit être installé à proximité immédiate du module de sortie Master et de commande, car c'est à cet endroit que la tension de service doit être alimentée.
• Le module en option REC OUT doit se couvrir sur un emplacement éloigné du module de sortie Master et de commande.
• Veillez à ce que le blindage et le fil de mise à la terre n'entrent pas en contact avec l'électronique.

REMARQUE

Ordre de montage

L'ordre de montage est toujours le même, que ce soit pour un boîtier pour mur creux, sous crépi ou en applique, dans une goulotte de câble ou un boîtier de table. Veillez à ce que la câble CAT5 soit posée correctement jusqu'au site de montage.

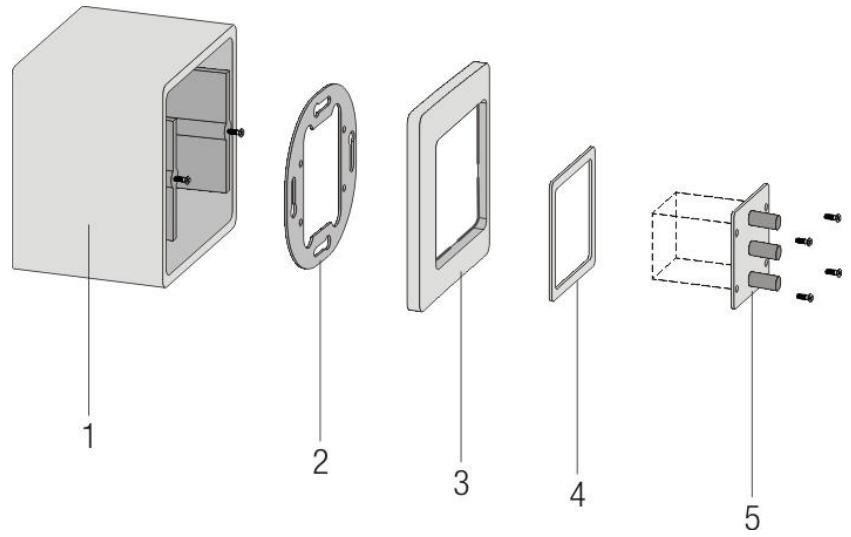

Figure 1: Description des pièces détachées

1 = Boîtier 4 = Cadre intermédiaire 2 = Cadre de montage5 = Module (schématise) $3 = Cadre de recouvrement

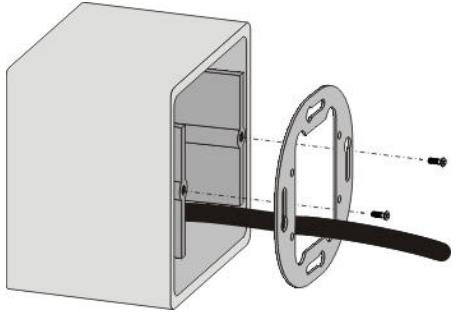

1) Vissez le cadre de montage sur le boîtier.

Figure 2: Vissage du cadre de montage

2) Placez le cadre de recouvrement et le cadre intermédiaire par-dessus le cadre de montage et passez le cable CAT5 par ces cadres.

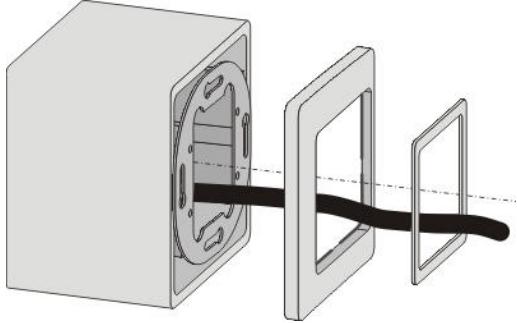

Figure 3: Mise en place des cadres de recouvrement et intermédiaire

Figure 4: Tous les cadres assemblés

3) Raccordez le module tel que décrit sous Connexion des modules (Page 72). 4) Ajustez le module et serrez les vis.

Risques de dommages sur l'appareil!

Introduisez le module avec précaution et avec précision dans le boîtier. Veillez à ce que le fil métallique de mise à la terre ne soit en contact avec aucun composant électronique et qu'aucun fil ne soit en coincidence ou que l'isolement soit endommagé.

Figure 5: Vissage d'un module

Préparation du câblage

Commencez le montage des modules après que tous les boîtiers nécessaires sont installés et le câble CAT5 posé.

RISQUE de blessures!

Le bloc d'alimentation PSU 10 doit être raccordé en dernier ! L'installation de ce module ne doit être réalisée que par des techniciens qualifiés, dans le respect des règles techniques et des directives VDE. Le raccordement du conducteur de protection (PE - Terre) est absolument nécessaire !

Ne pas oublier que le site d'installation du bloc d'alimentation PSU 10 et du module en option REC OUT est limité en raison de la longueur du câble de raccordement.

Longueur de cable

Avant de raccourcir le câble CAT5, veiller à conserver une réserve suffisante.

Montage dans goulottes de câbles :

Le câble doit ressortir d'environ 20 cm de la goulotte afin que le module puisse être raccordé sans problème. Il est possible de prévoir une réserve de câble suffisante pour permettre un déplacement ultérieur du câble dans les goulotte.

Montage sous crépi :

Mettre le module en place sans forcer. Autre mesure : choisir une longueur de place permettant de conserver une place suffisante pour l'installation du module dans le boîtier.

Risques de dommages sur l'appareil!

Des réserves de cables trop importantes dans le boîtier sous crépi peuvent endommager le cable ou la platine.

Appuyer la platine sur le cable peut endommager celui-ci, voir le sectionner. Raccourcir le cable au besoin.

Dénuder le câble CAT

1) Entaillez le câble CAT à environ 5 cm de l'extrémité et retirez la gaine. Veillez à ne pas entailler, ou sectionner, les différents brins.

Figure 6: Dénuder le câble CAT

2) Retirez le blindage. Utilisez une pince coupante de côte et sectionnez celui-ci. Il est alors possible de dérouler le blindage et de faire apparaitre les quatre paires de brins et le fil de mise à la terre.

Figure 7 : Retrait du blindage

REMARQUE

Retirer le blindage

En prenant toutes les précautions, passez avec la pince coupante de côté sous le blindage et entaillez légèrement celui-ci. Il est alors possible de le retirer sans problème.

REMARQUE

Potentiel de MASSE

Le fil métallique de mise à la terre du cable CAT ne doit en aucun cas être entaillé. Il est absolutment nécessaire pour le potentiel de masse!

Câblage des modules

Afin de ne pas créer de confusion, triez les brins dans le bon ordre des couleurs. Tous les modules, dans la mesure où ils sont raccordés au « Bus », sont toujours raccordés dans le même ordre :

Figure 8: Schéma de raccordement des brins

1 = Blanc-vert 2 = Vert 3 = Blanc-orange 4 = Bleu 5 = Blanc-bleu 6 = Orange 7 = Blanc-marron 8 = Marron 9 = Fil de mise à la terre

Connexion des modules

1) Dénudez les différents brins sur env. 6 cm. Utilisez pour cela un outil adapté (p. ex. : pince à dénuder)

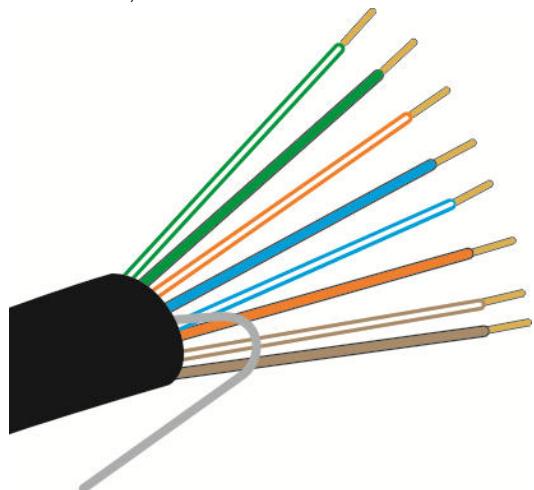

Figure 9: Brins dans le bon ordre

2) Placez les brins dans le bon ordre, voir le schéma de raccordement ci-dessus. 3) Enfichez les brins dans l'ordre dans le bornier. Enforcez le brin dans la borne jusqu'à sentir une légère résistance. L'utilisation d'une pince plate vous facilitera le travail. Veillez à ce que le dénudage ne soit pas trop long et ne ressorte pas de la borne. Au besoin, raccourcir le brin.

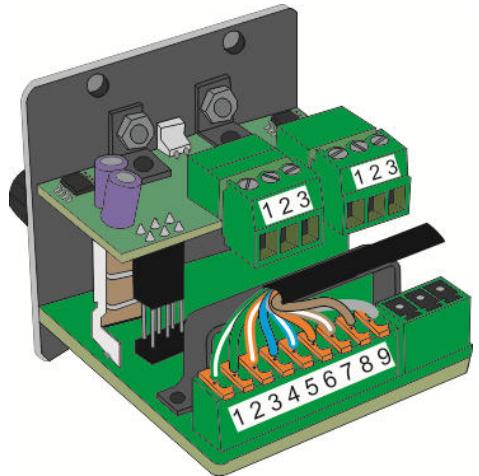

Figure 10: Connexion des brins

4) Fixez le cable CAT avec un attache-cable sur l'étai support situé à côté. L'anti-traction garantit que les brins ne sortiront pas du bornier si une traction est effectuée sur le cable.

5) Dans la mesure où le module raccordé n'est pas le dernier module dans la série, la suite du cable CAT5 sera encastrée de la même manière dans le deuxième bornier du bon boîtier. 6) Le dernier module ne nécessite aucune fermeture ou dispositif similaire. 7) Montez le module dans le boîtier. Tenir compte des remarques figurant sous Montage des modules (Page 70)

REMARQUE

Déconnexion des différents BRINS

Placez la pointe d'un objet fin (p. ex. : stylo à bille) dans la petite cavité située au milieu du levier orange pour éviter tout glissement.

Exercez une pression sur la partie orange de la borne à enforcer. Le brin peut être retiré sans opposer de forte résistance.

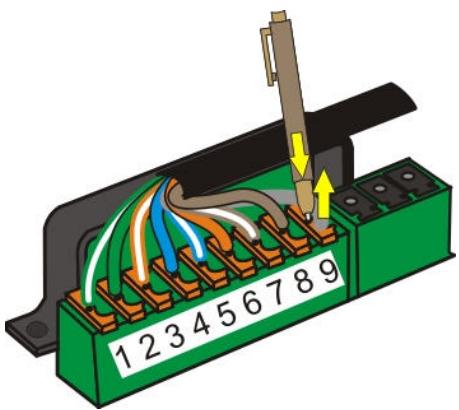

Figure 12: Libération des brins

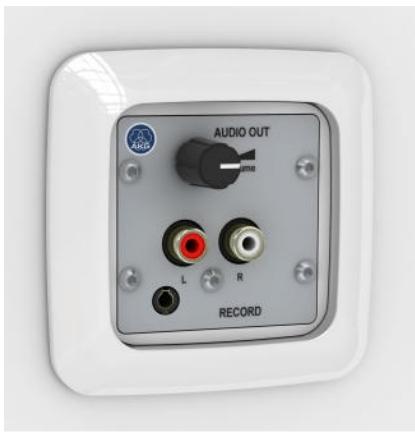

Connexion de REC OUT

Le module AUX / LINE OUT doit être monté sur un emplacement éloigné du MASTER CONTROL, car ces deux modules doivent être reliés entre eux par un câble séparé.

Les connexions de ce cable possèdent un détrompeur (codage mécanique) afin d'éviter toute erreur de raccordement. Pour la connexion de ce module, n'utiliser que le câble joint à la livraison du REC Modul.

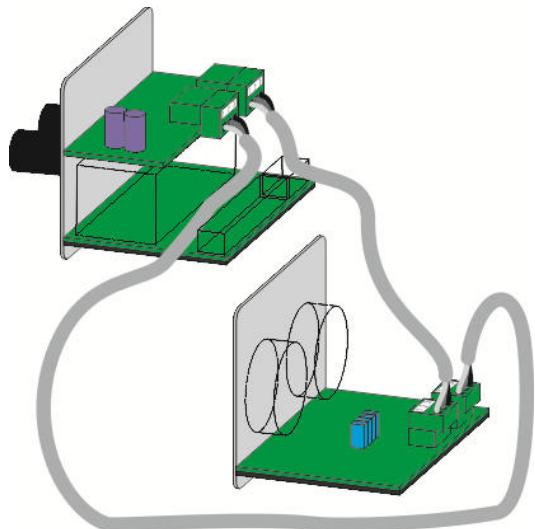

Figure 13: Raccorder RECORD au MASTER CONTROL

Brancher le câble dans les prises spéciales prévues à cet effet (petite barrette de raccordement blanche).

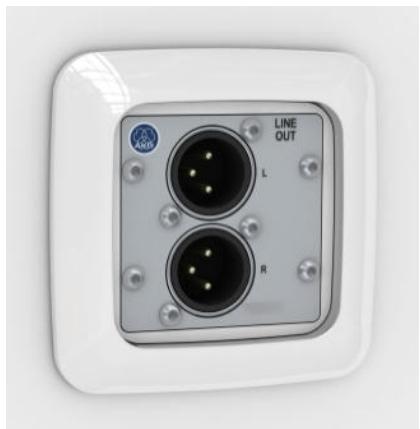

Connexion de XLR OUT PAS.

Le module de sortie Line passif LINE OUT (PASSIVE) est raccordé au module MASTER CONTROL. Il ne peut être utilisé qu'une seule fois dans le système.

Le module LINE OUT (PASSIVE) permet de capter le signal de sortie symétrique électrique afin de faire fonctionner amplificateurs, tables de mixage ou appareils similaires. Le niveau de sortie et la régulation du son sont pilotés par le MASTER CONTROL. Le niveau est également dépendant du réglage des modules d'entrée utilisés.

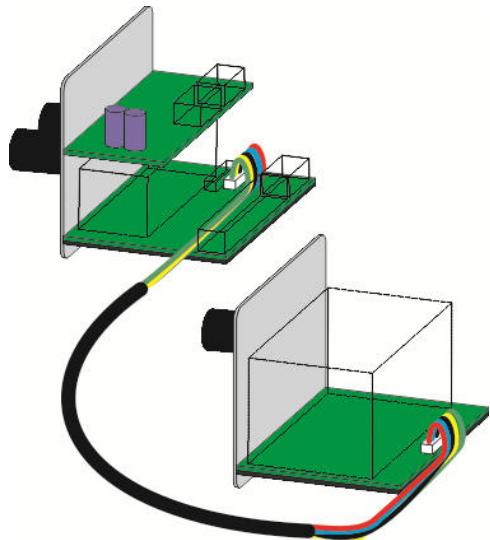

Figure 14: Connexion de XLR-OUT au MASTER CONTROL

Les connexions du module LINE OUT et du module MASTER CONTROL sont codées afin que les deux canaux gauche et droit ne puissent être intervertis.

Connexion du bloc d'alimentation

ATTENTION

RISQUE de blessures!

Le bloc d'alimentation PSU 10 doit être raccordé en dernier !

L'installation de ce module ne doit être réalisée que par des techniciens qualifiés, dans le respect des règles techniques et des directives VDE.

Le raccordement du conducteur de protection (PE - Terre) est absolument nécessaire !

La connexion du bloc d'alimentation fait l'objet d'un codage mécanique et ne peut être branchée qu'à la prise du MASTER CONTROL. En raison du cable, le bloc d'alimentation doit se couvrir à proximité immédiate du MASTER CONTROL.

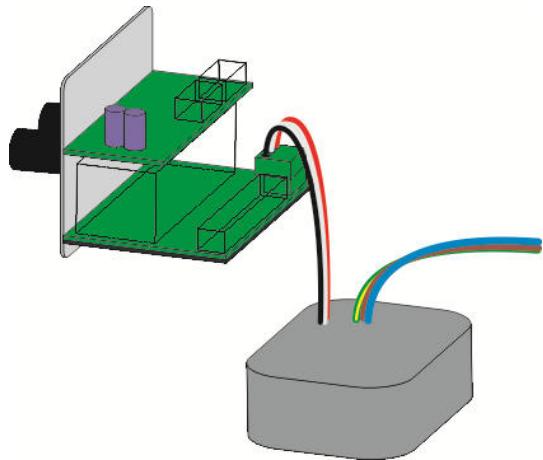

Figure 15: Brancher le bloc d'alimentation au MASTER CONTROL

Connexion de TRAFO IN

Le module enchaineable TRAFO IN ne peut être utilisé qu'en liaison avec le module AUX/LINE IN.

Pièces nécessaires :

• module TRAFO IN et module AUX/LINE IN
• vis tête bombée en inox M3x5, joint à la livraison
• clé pour vis six pans creux taille 2

1) Dévisser les deux vis sur la face inférieure du module AUX/LINE IN. Ces deux vis permettront de fixer la plaque de recouvrement noire sur la face inférieure ainsi que l'étier métallique pour l'anti-traction sur la face supérieure.

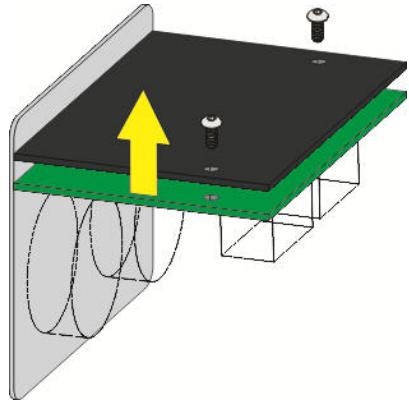

Figure 16: Dévisser la plaque de fond

2) Sur la face supérieure de la platine, sortir les quatre cavaliers bleus et mettre à leur place la platine de transformateur.

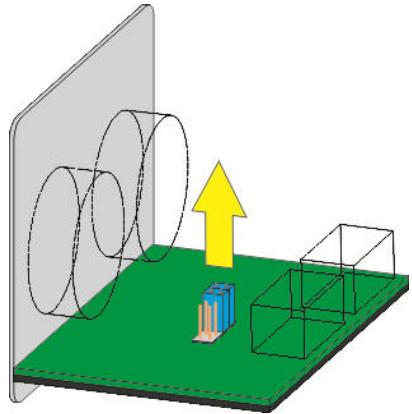

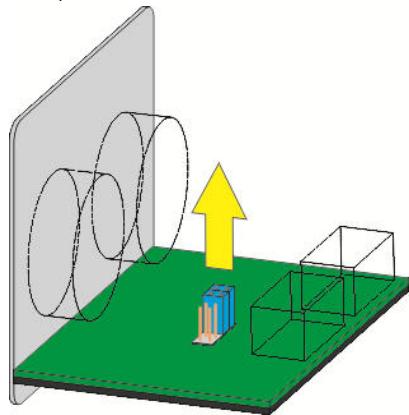

Figure 17: Retirer le cavalier

REMARQUE

Cavaliers

Conserver les cavaliers retirés si vous souhaitez réinstaller ultérieurement le module TRAFO IN. Dans ce cas, replacer les quatre cavaliers bleus dans leur position initiale.

3) Mettre le module TRAFO IN en place avec précaution.

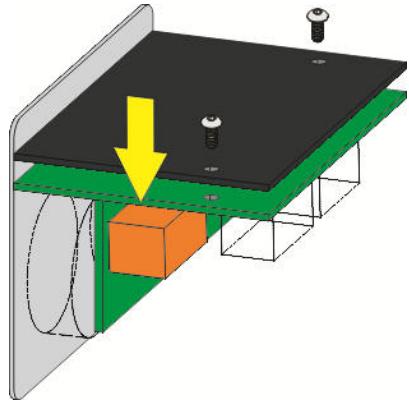

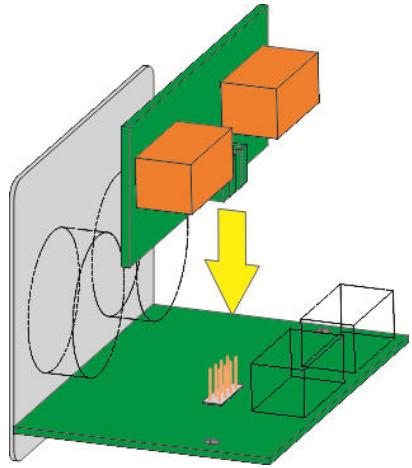

Figure 18: Enficher le transformateur

ATTENTION

Risques de dommages sur l'appareil!

Lors de la mise en place du module, veiller à ne tordre aucune broche de la barrette de raccordement !

4) Visser et serrer le module transformateur avec la vis jointe à la livraison. 5) Mettre en place la plaque de recouvrement avec l'étrier de maintien pour l'anti-traction.

Figure 19: Visser la plaque de fond

Connexion de TRAFO OUT

Le module enchâssable TRAFO OUT ne peut être utilisé qu'en liaison avec le module AUX/LINE OUT, ou avec le module LINE OUT (ACTIVE) ou le module LINE OUT (PASSIVE).

Pièces nécessaires :

• module TRAFO OUT et module AUX/LINE OUT ou module LINE OUT (ACTIVE) ou module LINE OUT (PASSIVE)
• deux vis tête bombée en inox M3x5, jointes à la livraison
• clé pour vis six pans creux taille 2

Dévisser les deux vis sur la face inférieure du module AUX/LINE OUT ou du module LINE OUT. Ces deux vis permettront de fixer la plaque de recouvrement noire sur la face inférieure ainsi que l'étrier métallique pour l'anti-traction sur la face supérieure.

Figure 20: Dévisser la plaque de fond

2) Sur la face supérieure de la platine, sortir les quatre cavaliers bleus et mettre à leur place la platine de transformateur.

Figure 21: Retirer le cavalier

REMARQUE

Cavaliers

Conserver les cavaliers retirés si vous souhaitez restorer ultérieurement le module TRAFO OUT. Dans ce cas, replacez les quatre cavaliers bleus dans leur position initiale.

3) Mettre le module TRAFO OUT en place avec précaution.

Figure 22 : Enficher le transformateur

ATTENTION

Risques de dommages sur l'appareil!

Lors de la mise en place du module, veiller à ne tordre aucune broche de la barrette de raccordement !

4) Visser et serrer le module transformateur avec les vis jointes à la livraison. 5) Mettre en place la plaque de recouvrement avec l'étrier de maintien pour l'anti-traction.

Figure 23: Visser la plaque de fond

Schéma de connexion des modules

Le plan de connexion fournit des informations sur la structure et le mode d'action des différents modules de votre système de connexion AMM 10 Multi Media et indique les traces de câblage.

Schéma de connexion du système AMM 10

Ce schéma de connexion détaillé l'une des innombrables possibités d'équipement multimédia d'un local avec un système AMM 10. Cependant, aucune limite n'est fixée à votre créativité pour la conception d'un système de connexion multimédia parfaitement adapté à vos besoins.

REMARQUE

Schemas de connexion

Les schémas de connexion figurent en annexe du document.

4 Utilisation

MASTER CONTROL

Le module MASTER CONTROL est raccordé au bloc d'alimentation PSU 10. Il est responsable de l'alimentation du module de sortie REC OUT.

Le MASTER CONTROL dispose d'un panneau avant pour le réglage du volume (VOLUME) ainsi qu'un réglage pour le niveau des aigus (TREBLE) et des graves (BASS). Les réglages effectués ici s'appliquent à tous les modules de sortie et sur le module CONTROL OUT, mais pas sur le module d'enregistrement REC OUT.

Nombre maximal dans le système AMM 10 :

Un seul MASTER CONTROL peut être utilisé. Ce module est absolument nécessaire dans le système.

D-MIC IN

Le réglage du volume (VOLUME) et la prise d'entrée XLR se trouvent sur le panneau avant.

L'interrupteur coulissant « Mic / Line » permet de passer d'une sensibilité d'entrée de -60 dBu (Mic) à +/-0 dBu (Line). Un autre interrupteur coulissant permet d'affecter ce réglage au canal stéréo gauche (L) ou droit (R) ou aux deux simultanément en fonctionnement mono (M).

Ces deux interrupteurs coulissants sont protégés contre une commutation involontaire et sont décalés. Ils ne peuvent être actionnés qu'avec un objet pointu, p. ex. un stylo à bille.

Nombre maximal dans le système AMM 10 :

Il est possible d'utiliser jusqu'à 10 MIC/LINE, dans la mesure où l'alimentation électrique le permet.

C-MIC IN

Le préamplificateur du module MIC/ZOOM est équipé d'un Limiter et d'un compresseur configurable. Le Limiter garantit un volume maximal constant, pendant que le compresseur compense les distances des micros ou les différences de puissance d'élocution. La fonction du compresseur peut être configurée avant le montage à l'aide de cavaliers.

Le réglage du volume (VOLUME) et la prise d'entrée XLR se trouvent sur le panneau avant.

L'interrupteur coulissant « High / Low » permet de passer d'une sensibilité d'entrée de -60 dBu (High) à 40 dBu (Low). Un autre interrupteur coulissant permet d'affecter ce réglage au canal stéréo gauche (L) ou droit (R) ou aux deux simultanément en fonctionnement mono (M).

Ces deux interrupteurs coulissants sont protégés contre une commutation involontaire et sont décalés. Ils ne peuvent être actionnés qu'avec un objet pointu, p. ex. un stylo à bille.

Nombre maximal dans le système AMM 10 :

Il est possible d'utiliser jusqu'à 10 MIC/ZOOM, dans la mesure où l'alimentation électrique le permet.

CD / PC IN

Le module AUX/LINE-IN dispose de deux prises cinch stéréo (L, R), ainsi qu'une fiche jack d'entrée stéréo 3,5 mm. La puissance de sortie est chose à l'aide du réglage de volume (VOLUME).

Nombre maximal dans le système AMM 10 :

Il est possible d'utiliser jusqu'à 10 AUX/LINE-IN, dans la mesure où l'alimentation électrique le permet.

BOUCLE de MASSE

Fréquemment, la connexion de sources audio reliées au réseau avec une sortie asymétrique est déficiente, car une boucle de masse peut se former via le conducteur de protection de l'appareil, l'antenne ou un accessoire similaire. Si vous souhaitez utiliser des sources audio telles que PC, ordinateur portable, magnétoscope, tuner ou similaire sur AUX/LINE-IN, nous vous recommandons expressément d'utiliser le module enchâssé TRAFO IN (Accessoires spéciaux) (voir "TRAFO IN" Page 86). Grâce à son transformateur d'entrée, la boucle de masse sera bloquée avec efficacité.

MP3/PC IN

Outre le réglage du volume sonore, le panneau avant compte également les prises jack et USB. Vous pouvez y raccorder votre lecteur MP3 et votre Apple® iPod®.

Selon la fonctionnalité, l'appareil raccordé sera alimenté via la connexion USB avec une tension de service protégeant les piles, ou par des accumulateurs. Le signal audio de l'appareil de lecture sera fourni par la prise jack stéréo de 3,5 mm.

Connecteur USB

Le connecteur USB sert uniquement à l'alimentation en tension, aucun flux de données n'a lieu! L'appareil raccordé doit disposer d'une sortie audio analogue. Certains appareils, comme le Apple® iPod® Shuffle, ne peuvent pas être recharges simultanément durant la lecture audio.

Nombre maximal dans le système AMM 10 :

Il est possible d'utiliser jusqu'à 10 MP3 / USB POWER, dans la mesure où l'alimentation électrique le permet.

XLR OUT PAS.

Le module LINE OUT (PASSIVE) est un ensemble de sortie avec sortie stéréo XLR (Line Out).

Le niveau de sortie et la régulation du son sont pilotés par le MASTER CONTROL (Page 81). Le niveau est également dépendant du réglage des modules d'entrée utilisés. En cas d'utilisation de plusieurs LINE OUT (PASSIVE) dans le système, les réglages effectués sur le MASTER CONTROL s'appliqueront à tous de la même manière.

Nombre maximal dans le système AMM 10 :

Il est possible d'utiliser jusqu'à 10 LINE OUT (PASSIVE), dans la mesure où l'alimentation électrique le permet.

REMARQUE

BOUCLE de MASSE

Sur les longs trajets de transmission, qui peuvent en plus se tracer dans des environnements difficiles avec des effets magnétiques importants, les entrées et sorties symétriques électriques arrivent à l'extrémité de leurs capacités techniques. Dans ces conditions extrêmes, ou bien en cas de circuits d'entrée inconnus des appareils récepteurs, nous recommandons l'utilisation du module enchâbable TRAFO OUT (Accessoires spéciaux) (voir "TRAFO OUT" Page 87). Grâce à son transformateur d'entrée, d'éventuelles boucles de masse seront bloquées avec efficacité et il évitera les asymétries et les courants de compensation.

XLR OUT ACT.

Le module LINE OUT (ACTIVE) est un ensemble de sortie avec sortie stéréo symétrique électrique XLR.

Le niveau de sortie et la régulation du son sont pilotés par le MASTER CONTROL (Page 81). Le niveau est également dépendant du réglage des modules d'entrée utilisés. En cas d'utilisation de plusieurs LINE OUT (ACTIVE) dans le système, les réglages effectuels sur le MASTER CONTROL s'appliqueront à tous de la même manière.

Nombre maximal dans le système AMM 10 :

Il est possible d'utiliser jusqu'à 10 LINE OUT (ACTIVE), dans la mesure où l'alimentation électrique le permet.

REMARQUE

BOUCLE de MASSE

Sur les longs trajets de transmission, qui peuvent en plus se tracer dans des environnements difficiles avec des effets magnétiques importants, les entrées et sorties symétriques électriques arrivent à l'extrémité de leurs capacités techniques. Dans ces conditions extrêmes, ou bien en cas de circuits d'entrée inconnus des appareils récepteurs, nous recommandons l'utilisation du module enchâbable TRAFO OUT (Accessoires spéciaux) (voir "TRAFO OUT" Page 87). Grâce à son transformateur d'entrée, d'éventuelles boucles de masse seront bloquées avec efficacité et il évitera les asymétries et les courants de compensation.

CONTROL OUT

Le module CONTROL OUT est un ensemble de sortie avec sortie casque.

L'utilisation de ce module de sortie doit être plus particulièrement recommandée lorsqu'il est nécessaire de porter assistance à un personnel non formé pour le réglage. La sortie casque permet d'effectuer un contrôle acoustique du résultat, sur tout si la lecture audio ne doit pas se faire dans la même pièce.

Le réglage du volume (VOLUME) et la prise jack 6,3 mm pour la sortie casque se trouvent sur le panneau avant. Par ailleurs, 8 éléments DEL signalent le niveau actuel du signal des deux canaux stéréo.

Nombre maximal dans le système AMM 10 :

Il est possible d'utiliser jusqu'à 10 CONTROL OUT, dans la mesure où l'alimentation électrique le permet.

REC OUT

Le module de sortie AUX/LINE OUT dispose sur le panneau avant de deux prises cinch stéréo (L, R), ainsi qu'une fiche jack de sortie stéréo 3,5 mm. Le niveau sonore d'enregistrement est choisi à l'aide du réglage de volume (VOLUME). Celui-ci est dépendant des régulateurs d'entrée des modules d'entrée, mais indépendant du réglage du volume sonore Master.

Particularité : AUX/LINE OUT dispose d'un câble de raccordement préconfectionné avec lequel ce module est raccordé au MASTER CONTROL. Il en résulte que le module AUX/LINE OUT ne doit pas se couvrir à plus d'un emplacement de montage du MASTER CONTROL.

Nombre maximal dans le système AMM 10 :

Un seul module AUX/LINE OUT peut être utilisé.

REMARQUE

BOUCLE de MASSE

Fréquemment, la connexion d'appareils d'enregistrement reliés au réseau avec une sortie asymétrique est déficiente, car une boucle de masse peut se former via le conducteur de protection de l'appareil, l'antenne ou un accessoire similaire. Si vous souhaitez utiliser des appareils d'enregistrement tels que PC, ordinateur portable, ou similaire sur le module de sortie REC, nous vous recommandons expressément d'utiliser le module enfichable TRAFO OUT (Accessoires spéciaux) (voir "TRAFO OUT" Page 87). Grâce à son transformateur d'entrée, la boucle de masse sera bloquée avec efficacité.

PSU10

Le bloc d'alimentation PSU 10 assure l'alimentation électrique. Sa technologie est particulièrement efficace. Des mesures de construction garantissent le meilleur lissage de tension possible et un plaisir d'audition inaltéré.

ATTENTION

RISQUE de blessures!

Les blocs d'alimentation non validés par nos soins ne doivent pas être utilisés !

En fonction de la composition de votre système, le PSU 10 peut alimenter au moins 10 modules actifs.

REMARQUE

Alimentation electrique

Lors de la planification du système, veuillez calculer le besoin total de courant en fonction des caractéristiques techniques des différents modules. Si votre système avait dépassé la capacité de puissance du PSU 10, veuillez nous contacter directement pour résoudre le problème.

Nombre maximal dans le système AMM 10 :

Un seul module PSU 10 peut être utilisé. Ce module est absolument nécessaire dans le système. En cas de besoin, le PSU 10 peut être remplacé par un bloc d'alimentation plus puissant.

TRAFO IN

Le module enchâssable TRAFO IN ne peut être utilisé qu'en liaison avec le module AUX/LINE IN. Les isolateurs de ligne permettent de garder les entrées asymétriques hors potentiel.

Le module enchâssable TRAFO OUT ne peut être utilisé qu'en liaison avec le module AUX/LINE OUT, ou avec le module LINE OUT (ACTIVE), ou le module LINE OUT (PASSIVE). Les isolateurs de ligne permettent de garder les sorties hors potentiel et de bloquer efficacement les boucles de masse. Ainsi, les asymétries et courants de compensation peuvent également être efficacement évités.

5 Nettoyage

Débranche l'adaptateur secteur de la prise.

Pour nettoyer la surface de l'appareil, utilisez un chiffon légèrement humidifié avec de l'eau, jamais un chiffon mouillé.

N'utilise jamais de produits de nettoyage corrosifs ou abrasifs, ni de produits contenant de l'alcool ou un solvant susceptible d'endommager la lique et les éléments en plastique.

6 Caractéristiques techniques

MASTER CONTROL

Entrée système :

Nature :	Électric symétrique
Nombre	2 (stéréo)
Niveau nominal	-7 dBu
Résistance à la surmodulation	10 dBu
Sortie système :
Nature :	Asymétrique
Nombre	2 (stéréo)
Niveau nominal	± 0 dBu
Impédance de la charge minimale	100 Ohm (@ -3 dB)
Facteur de distorsion	< 0,005 % (@ 1 kHz)
Gamme de fréquences	20 Hz ... 30 kHz
Fréquence utilisée pour réglage du niveau des graves	100 Hz
Fréquence utilisée pour réglage du niveau des aigus	10 kHz
Plage de régulation du réglage de tonalité	± 12 dB
Rapport signal/bruit	85 dB S/N
Alimentation électrique :
Tension de service	± 12 V DC (± 10 %)
Consommation maxi.	± 37 mA
Connexions	Bornier à fiche - à vis PhoenixType : MC1,5-3ST-3,81
Section mini.	0,14 mm²
Section maxi.	1,5 mm²
Connexions de câbles du système
Type	Borne à ressort 2 x 9 pôles
Type de conducteur	rigide
Section mini.	0,12 mm² / AWG 26
Section maxi.	0,5 mm² / AWG 20
Ports d'extension :
Nature (1)	JST 7 pôles
Usage (1)	Volume sonore module télécommande
Nature (2)	5 pôles JST
Usage (2)	REC OUT
Nature (3)	Connecteur 6 pôles
Usage (3)	LINE L/R
Généralités :
Température ambiente admise	env. 0 °C ... +55 °C
Dimensions (L x l x h)	50 x 50 x 50
Face avant	inox
Poids	env. 70 g (LINE L/R inclus)

D-MIC IN

Entrée :

Nature	Électrique symétrique
Niveau nominal	-60 / ±0 dBu (commutable)
Résistance à la surmodulation	10 dB
Impédance	15 kΩ (@ 1 kHz)
Connexions	XLR 3 pôles, ferrête
Sortie système :
Nature	Électrique symétrique
Nombre	2 (stéréo)
Niveau nominal	-7 dBu
Impédance de la charge minimale	7,2 kΩ (@ -3 dB)
Facteur de distorsion	< 0,05 % (@ 1 kHz)
Gamme de fréquences	50 Hz ... 60 kHz
Rapport signal/bruit	70 dB S/N (±0 dBu)
	63 dB S/N (-60 dBu)
Alimentation électrique :
Tension de service	± 12 V DC (± 10 %)
Consommation maxi.	± 16 mA
Connexions de câbles du système
Type	Borne à ressort 2 x 9 pôles
Type de conducteur	rigide
Section mini.	0,12 mm² / AWG 26
Section maxi.	0,5 mm² / AWG 20
Ports d'extension :
Nature	JST 7 pôles
Usage	Volume sonore module télécommande
Généralités :
Température ambiente admise	env. 0 °C ... +55 °C
Dimensions (L x l x h)	50 x 50 x 50
Face avant	inox
Poids	env. 60 g

C-MIC IN

Entrée :

Nature	Électrique symétrique
Niveau nominal	-60 / -40 dBu (commutable)
Résistance à la surmodulation	18 dB (Limiter)
Impédance	15 kΩ (@ 1 kHz)
Alimentation fantôme	+24 V DC
Connexions	XLR 3 pôles, ferrête
Sortie système :
Nature	Électrique symétrique
Nombre	2 (stéréo)
Niveau nominal	-7 dBu
Impédance de la charge minimale	7,2 kΩ (@ -3 dB)
Facteur de distorsion	<0,05 % (@ 1kHz)
Gamme de fréquences	20 Hz ... 30 kHz
Rapport signal/bruit	70 dB S/N (±0 dBu)
	63 dB S/N (-60 dBu)
Alimentation électrique :
Tension de service	± 12 V DC (± 10%)
Consommation maxi.	± 50 mA
Connexions de câbles du système
Type	Borne à ressort 2 x 9 pôles
Type de conducteur	rigide
Section mini.	0,12 mm² / AWG 26
Section maxi.	0,5 mm² / AWG 20
Ports d'extension :
Nature	JST 7 pôles
Usage	Volume sonore module télécommande
Généralités :
Température ambiente admise	env. 0°C ... +55°C
Dimensions (L x l x h)	50 x 50 x 50
Face avant	inox
Poids	env. 60 g

CD/PCIN

Entrée :

Nature	asymétrique
Niveau nominal	± 0 dBu
Résistance à la surmodulation	10 dB
Impédance	20 kΩ (@ 1kHz)
Connexion A	Prise jack stéréo 3,5 mm
Connexion B	Prises cinch stéréo (RCA)
Sortie système :
Nature	Électrique symétrique
Nombre	2 (stéréo)
Niveau nominal	-7 dBu
Impédance de la charge minimale	7,2 kΩ (@ -3 dB)
Facteur de distorsion	< 0,03% (@ 1kHz)
Gamage de fréquences	40 Hz ... 50 kHz
Rapport signal/bruit	> 70 dB S/N

Alimentation électrique :

Tension de service	± 12 V DC (± 10%)
Consommation maxi.	± 16 mA
Type	Connexions de câbles du système
	Borne à ressort 2 x 9 pôles
Type de conducteur	rigide
Section mini.	0,12 mm² / AWG 26
Section maxi.	0,5 mm² / AWG 20

Ports d'extension :

Nature (1)	JST 7 pôles
Usage (1)	Volume sonore module télécommande
Nature (2)	Connecteur 8 pôles
Usage (2)	Trafo IN

Généralités :

Température ambiente admise	env. 0°C ... +55°C
Dimensions (L x l x h)	50 x 50 x 50
Face avant	inox
Poids	env. 60 g

MP3/PC IN

Entrée :

Nature	asymétrique
Niveau nominal	± 0 dBu
Résistance à la surmodulation	10 dB
Impédance	20 kΩ (@ 1kHz)
Connexion	Prise jack stéroye 3,5 mm

Connecteur de charge :

Nature	USB® Type A
Tension	5 V DC
Courant maxi.	100 mA, protégé en permanence contre les courts-circuits

Sortie système :

Nature	Électrique symétrique
Nombre	2 (stéréo)
Niveau nominal	-7 dBu
Impédance de la charge minimale	7,2 kΩ (@ -3 dB)
Facteur de distorsion	< 0,03 % (@ 1 kHz)
Gamma de fréquences	40 Hz ... 50 kHz
Rapport signal/bruit	70 dB S/N

Alimentation électrique :

Tension de service	± 12 V DC (± 10%)
Consommation maxi.	± 50 mA lors de la charge
Consommation typ.	± 25 mA

Connexions de câbles du système

Type	Borne à dessort 2 x 9 pôles
Type de conducteur	rigide
Section mini.	0,12 mm² / AWG 26
Section maxi.	0,5 mm² / AWG 20

Ports d'extension : Généralités :

Nature	JST 7 pôles
Usage	Volume sonore module télécommande

Température ambiente admise	env. 0°C ... +55°C
Dimensions (L x l x h)	50 x 50 x 50
Face avant	inox
Poids	env. 60 g

XLR OUT PAS.

Entrée :

Nature	symétrique
Nombre	2 (stéréo)
Niveau nominal	± 0 dBu
Connexions	Bornier à fiche - à vis Phoenix Type : MC1,5-3ST-3,81
Section mini.	0,14 mm²
Section maxi.	1,5 mm²

Sortie :

Nature	symétrique
Nombre	2 (stéréo)
Connexion	2 x XLR 3 pôles mœle
Niveau nominal	± 0 dBu

Ports d'extension :

Nature	Connecteur 8 pôles
Usage	Trafo OUT

Généralités :

Température ambiente admise	env. 0°C ... +55°C
Face avant	inox
Poids	env. 70 g

XLR OUT ACT.

Sortie :

Nature	Électrique symétrique
Nombre	2 (stéréo)
Connexion	2 x XLR 3 pôles mâle
Niveau nominal	± 0 dBu
Résistance à la surmodulation	15 dB
Impédance de la charge minimale	120 Ω (@ -3 dB)
Facteur de distorsion	< 0,08 % (@ 1 kHz)
Gamme de fréquences	40 Hz ... 50 kHz
Rapport signal/bruit	>75 dB S/N
Entrée :
Nature	asymétrique
Nombre	2 (stéréo)
Niveau nominal	-7 dBu
Impédance	10 kΩ (@ 1 kHz)
Alimentation électrique :
Tension de service	± 12 V DC (± 10%)
Consommation maxi.	± 15 mA
Connexions de câbles du système
Type	Borne à ressort 2 x 9 pôles
Type de conducteur	rigide
Section mini.	0,12 mm² / AWG 26
Section maxi.	0,5 mm² / AWG 20
Ports d'extension :
Nature	Connecteur 8 pôles
Usage	Trafo OUT
Généralités :
Température ambiente admise	env. 0°C ... +55°C
Face avant	inox
Poids	env. 70 g

CONTROL OUT

Sortie :

Nature	asymétrique
Niveau nominal	± 0 dBu
Résistance à la surmodulation	15 dB
Impédance nominale de raccordement	>32 Ω
Facteur de distorsion	< 0,1% (@ 1kHz)
Gamage de fréquences	40 Hz ... 20 kHz
Rapport signal/bruit	>80 dB S/N
Connexions	Prise jack stéréo 3,5 mm
Affichage de niveau :
Plage d'affichage	-20 ... +3 dB
Incrément	-20, -10, ±0, +3 dB
Nombre de canaux	2 (stéréo)
Entrée système :
Nature	asymétrique
Nombre	2 (stéréo)
Niveau nominal	-7 dBu
Impédance	env. 3 kΩ
Alimentation électrique :
Tension de service	± 12 V DC (± 10%)
Consommation maxi.	± 30 mA

Connexions de câbles du système

Type	Borne à dessort 2 x 9 pôles
Type de conducteur	rigide
Section mini.	0,12 mm² / AWG 26
Section maxi.	0,5 mm² / AWG 20
Ports d'extension	-/-
Généralités :
Température ambiente admise	env. 0°C ... +55°C
Face avant	inox
Poids	env. 70 g

REC OUT

Entrée :

Nature	asymétrique
Nombre	2 (stéréo)
Niveau nominal	-7 dBu
Impédance	10 kΩ (@ 1kHz)
Sortie :
Nature	asymétrique
Nombre	2 (stéréo)
Niveau nominal	0 dBu
Niveau de sortie maxi.	15 dB
Niveau de sortie mini.	200 Ω (@ -3 dB)
Facteur de distorsion	< 0,001% (@ 1 kHz)
Gamage de fréquences	40 Hz ... 50 kHz
Rapport signal/bruit	>90 dB S/N
Connexion A	Prise jack stéréo 3,5 mm
Connexion B	Prises cinch stéréo (RCA)

Alimentation électrique : Ports d'extension :

Tension de service	± 12 V DC (± 10%)
Consommation maxi.	± 6 mA
Connexion d'alimentation :
Nature	Câble préconfectionné
Longueur	20 cm
Prise	JST 5 pôles

Nature	Connecteur 8 pôles
Usage	Trafo OUT
	Généralités :
Température ambiente admise	env. 0°C ... +55°C
Face avant	inox
Poids	env. 70 g

PS10

Entrée réseau :

Tension réseau	230 V AC typ. Plage 184 ... 264 V
Fréquence réseau	47 ... 63 Hz
Puisance absorbée	maxi. 12 W
Fusible	Fusible autoréarmable interne
Connexions	Bornes à vis pour L / N / PE
Section mini.	0,75 mm²
Section maxi.	1,5 mm²
Sortie :
Tension de sortie	± 12 V DC (± 3%)
Courant de sortie maxi.	± 250 mA
Protections	permanent contre les courts-circuits et l'utilisation à Vide
Ondulation	< 5 mV eff.
Connexions	Bornes à vis pour +12V / 0V / 0V / -12V
Section mini.	0,14 mm²
Section maxi.	1,5 mm²
Connexions de câbles du système	-/-
Généralités :
Température ambiente admise	env. 0°C ... +55°C
Face avant	inox
Poids	env. 200 g

TRAFO IN

Entrée :

Nature	symétrique
Nombre	2 (stéréo)
Niveau nominal	± 0 dBu
Niveau d'entrée maxi.	+ 10 dBu

Sortie :

Nature	Transfo - symétrique sans mise à la terre.
Nombre	2 (stéréo)
Niveau nominal	± 0 dBu
Impédance de la charge minimale	5 kΩ
Facteur de distorsion	< 0,005% (@ 1 kHz) / ± 0 d Bu
Gamme de fréquences	10 Hz ... 100 kHz
Rapport de transmission	1:1

Connexions :

Nature	Connecteur 8 pôles (prise)
	Généralités :
Température ambiente admise	env. 0°C ... +55°C
Poids	env. 30 g

TRAFO OUT

Entrée :

Nature	symétrique
Nombre	2 (stéréo)
Niveau nominal	± 0 dBu
Niveau d'entrée maxi.	+10 dBu

Sortie :

Nature	Transfo - symétrique sans mise à la terre.
Nombre	2 (stéréo)
Niveau nominal	± 0 dBu
Impédance de la charge minimale	600 Ω
Facteur de distorsion	< 0,01% (@ 1 kHz) / ± 0 dBu
Gamme de fréquences	30 Hz ... 100 kHz
Rapport de transmission	1:1

Connexions :

Nature	Connecteur 8 pôles (prise)
	Généralités :
Température ambiente admise	env. 0°C ... +55°C
Poids	env. 30 g

7 Élimination des erreurs

ATTENTION

RISQUE de blessures!

Pour l'élimination des dysfonctionnements, l'appareil ne peut être ouvert que par du personnel technique autorisé!

Dysfonctionnement	Cause possible	Aide
Pas de son	La prise du PSU 10 n'est pas branchée au MASTER CONTROL.	Raccorder le PSU 10
	Tension aux modules inférieure à ± 10,9 V	Réduire la longueur du cable
	Potentiel de masse inexistant, fil métallique de mise à la terre entaillé	Utiliser un nouveau cable CAT5
	Câble mal raccordé	Raccorder correctement le cable bus
	Le module LINE OUT n'est pas raccordé à l'amplificateur	Raccorder le module de sortie à l'amplificateur
	Le microphone ou l'appareil supplémentaire n'est par raccordé	Raccorder le microphone ou l'appareil supplémentaire à l'appareil
	Le sélecteur sur MIC/LINE ou MIC/ZOOM est positionné sur entrée LINE	Placer le sélecteur sur MIC
	La commande de volume sonore est réglée au minimum	Régler la commande de volume sonore
	L'alimentation fantôme est désactivée	Activer l'alimentation fantôme pour microphones électrostatiques
Restitution déformée du signal	La commande de volume sonore est réglée sur une puissance trop élevé	Baisser la commande de volume sonore
	Le niveau du signal d'entrée est trop élevé	Atténuer le signal d'entrée
	Le sélecteur sur MIC/LINE ou MIC/ZOOM est positionné sur entrée MIC	Placer le sélecteur sur LINE
Dysfonctionnement indéfini	Tension aux modules inférieure à ± 10,9 V	Réduire la longueur du cable
	Câble mal raccordé	Raccorder correctement le cable bus
	Potentiel de masse inexistant, fil métallique de mise à la terre entaillé	Utiliser un nouveau cable CAT5
	Boucle de masse due à une boucle de terre d'appareil externe	Utiliser le module transformateur TRAFO IN ou TRAFO OUT

Si le dysfonnement persiste malgré ces consignes, veuillez contacter immédiatement AKG Acoustics GmbH, ou votre revendeur AKG.

8 Copyright

Copyright © AKG Acoustics GmbH 2009 - 2010

Le présent manuel ou la présente documentation sont protégés par des droits d'auteur.

Toute copie ou reproduction, sous quelle forme que ce soit, en tout ou partie, n'est autorisée qu'avec l'accord de la société AKG Acoustics GmbH.

Lors de la réduction du présent manuel, une grande attention a été portée à l'exactitude du contenu. La société AKG Acoustics GmbH décline toute responsabilité relative à l'exactitude de ce manuel ou de cette documentation. Par ailleurs, la société AKG Acoustics GmbH se réserve le droit de modifier le présent manuel, ou la présente documentation, sans avis préalable.

Le présent manuel décrit également des modules hardware en option qui ne figurent pas dans la version de base.

Il ne découle des descriptions de tous les modules hardware en option contenus dans le présent manuel, aucun droit à ce que ces modules figurent dans le paquet hardware acquis par vos soins. Veuillez vous informer sur les modules hardware disponibles en option.

Indices

Schéma de connexion du système AMM 10 ·

Microphones · Casques HiFi · Microphones sans fil · Casques sans fil · Micros-casques · Composants acoustiques

Microfoni · Cuffie HiFi · Microfonienza filo · Cuffieenza filo · Cuffie-microfono · Componenti acustici
