BEDIENUNGSANLEITUNG AMM 10 AKG

BEDIENUNGSANLEITUNG 2

Bitte vor Inbetriebnahme des Gerätes lesen!

USERINSTRUCTIONS 34

1 Sicherheit und Umwelt 3

Sicherheit 3

Umwelt. 3

2 Beschreibung 4

Einleitung 4

Lieferumfang Starterkit. 4

Optionales Zubehör 4

Kurzbeschreibung 4

Module 4

3 Montage und Anschluss 6

Montage der Module 6

AnschlieBendrModule 8

Vorbereiten der Verkabelung 8

Verkabeln der Module. 9

Anschlieben von REC OUT 11

Anschlieben von XLR OUT PAS. 12

Anschlieben des Netzeils 12

Anschlieben von TRAFO IN. 13

Anschlieben von TRAFO OUT 14

Schaltplan der Module 16

Schaltplan des AMM 10 16

4 Bedienung. 17

MASTER CONTROL 17

D-MIC IN 17

C-MIC IN 18

CD/PCIN. 18

MP3/PCIN. 19

XLR OUT PAS. 20

XLR OUT ACT. 20

CONTROL OUT 21

REC OUT 22

PSU10. 22

TRAFO IN. 23

TRAFO OUT 23

5 Reinigung 24

6 Technische Daten 25

7 Fehlerbehebung 32

8 Copyright 33

1 Sicherheit und Umwelt

Sicherheit

• Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
• Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine sonstigen Gegenstände durch die Lüftungsschlitze in das Gerät fallen.
• Das Gerätarf nur in trockenen Räumen eingesetzt werden.
• Das Gerätarf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.
• Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte.
• Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z.B. Radiatoren, Heizungsrohren, Verständern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtgkeitsentwicklung, Regen, Vibrationen oder Schlägen aus.
• Verlegen Sie zur Vermeidung von Störungen bzw. Einstreuungen samentliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanänen acht den Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.
• Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie unbedingt das Steckernetzteil vorher aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie Kunststoffeile beschädigten können.
• Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschrieben Anwendungen. Für Schäden infolge unsachgemäßer Handhabung oder missbrauchlicher Verwendung kann AKG keine Haftung übernehmen.

Gehörschäden!

Dieses Gerät kann in Kombination mit einem Kopfhörer Schallpegel erzeugen, die dauerhafte Gehörschäden zur Folge haben können. Vermeiden Sie deshalb zu hohe Lautstärken. (gem. EN60065)

Umwelt

1) Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.
2) Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem davon vorgesehenen Sammelsystem.

2 Beschreibung

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerat benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel Spaß und Erfolg!

Lieferumfang Starterkit

Kontrollieren Sieitteob die Verpackung alle Teile enthalt.Fehlt etwas,wendenSie sichitte sofort an ihren AKG-Handler.

• 1 x MIC/LINE Eingangsgmodul (D-Mic IN)
• 1 x AUX Eingangsmodul (CD/PC IN)
• 1 x Summen Ausgangsmodul (MASTER CONTROL) mit symmetrischem Stereo-Ausgang
• 1 x STEREO-LINE Ausgangsmodul (XLR OUT PAS.)
• 1 x Netzgerät PSU 10
• 4 x Einbaurahmen
  16 x Schrauben

Optionales Zubehör

Optionales Zubehör finden Sie im aktuellen AKG-Katalog / Folder oder auf www.akg.com. Ihr Handler berät SiePURE.

Kurzbeschreibung

Das AMM 10 Multi Media Anschluss System ist ein flexibles, modulares Mischer-System mit verschiedenesten Ein- und Ausgabemodulen. Verbunden durch ein normales Netzwerkkabel (CAT 5) können Sie die einzelnen Module in Standard Einbaurahmen montieren. Durch die Steckklemmtechnik der Anschlüsse ist der Einbau der Module sehr einfach und Sie brauchen dafür nur geringe Vorkennnisse.

Die Module passen in tiefe Unterputz- oder Geratedosen, Kabelschächte, Bodentanks usw. und konnen mit den Abdeckrahmen von nahezu jedem europäischen Schalterprogramm kombiniert werden.

Durch den flexiblen Aufbau konnen Sie die bereits tenen Module jeweils Dort einsetzen, wo sie gebraucht werden. Das System ist so ausgelegt, dass Sie auch große Entfernungen überbrücken konnen. So konnen etwas bis zu 100m zwischen den Eingangsmodulen und dem "Master-Modul" liegen. Ebenso sind Entfernungen bis zu 100m zwischen dem "Master" und den Ausgangsmodulen möglich.

Das Ausgangssignal ist auf Grund des flexiblen, modularen System beliebig abnehmbar. Die maximale Anzahl der Module ist nur durch die Leistung des Netzgerätes vorgegeben. Mit dem mitgelieferten Netzgerät PSU 10 dürfen bis zu 10 Module angeschlossen werden. Netzgeräte mit higherer Leistung sind auf Anfrage erhältlich.

Module

MASTER CONTROL

Das Steuer- und Summenausgangsmodul ist das Herzstück des Systems.

Es empfängt die eingehenden Audiopegel sämtlicher Engangsmodule und sendet diese nach Verständung und Klangregelung an sämtliche Ausgangsmodule weiter.

An thisem Modul ist die Stromversorgung des Systems (z.B. PSU 10) anzuschreiben!

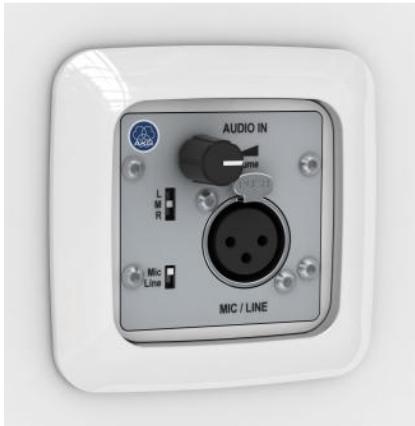

D-MIC IN

Das Mic/Line Eingangsmodul ist eine Universalvorveränderbergaugruppe zum Anschluss dynamischer Mikrofone oder symmetrischer Line-Quellen.

C-MIC IN

Das C-Mic Eingangsmodul ist eine Vorveränderbergaugruppe zum Anschluss dynamischer Mikrofone und solcher mit Phantomspeisung.

Der Vorsterärker ist ausgestattet mit Limiter und konfigurierbarem Kompressor.

CD/PCIN

Das Modul AUX / LINE IN ist eine Vorverstärkerbaugruppe die sich gleichermaßen zum Anschluss von handelsüblichen stationären AUX-Tonquellen wie z.B. CD-Player, Tuner, Kassettendeck etc. als auch zum Anschluss von tragbaren Musikabspielgräten wie MP3-Playern, Apple® iPod® oder anderen eignet.

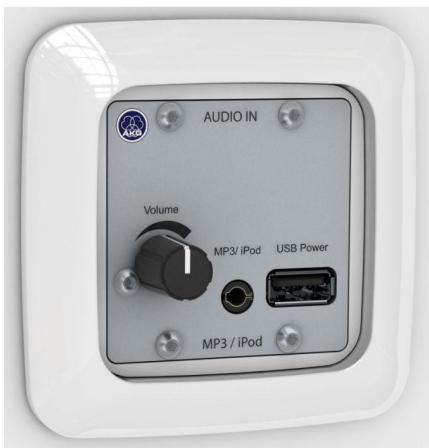

MP3/PC IN

Das Modul MP3 / USB POWER ist eine Vorveränderbergaugruppe zum Anschluss von handelsüblichen MP3-Playern, Apple® iPod oder anderen tragbaren Musikabspielgräten über eine Klinkenbuchse. Über eine normenkonne USB-Buchse kann das angeschlossene Gerät mit Batteriespannung versorgt werden.

XLR OUT ACT.

Das Stereo-Line-Ausgangsmodul ist eine Ausgangsbaugruppe mit elektrisch symmetrischem Stereo-XLR-Ausgang. Sie dient z.B. dem Anschluss von Endverständern, Mischpulten oder ähnlichem.

CONTROL

Das Kopfhörer Ausgangsmodul ist eine Ausgangsbaugruppe zur Anzeige des System-Ausgangspegels mit integriertem Kopfhörerausgang.

REC OUT

Das REC Ausgangsmodul ist eine Ausgangstreiberbaugruppe die sich gleichermaßen zum Anschluss stationärer Aufnahmegeräwe z.B. CD-Recordern, Kassettendeck etc. als auch zum Anschluss von tragbarem Aufnahmeequipment wie MP3-Recordern, Tonbändern oder ähnlichem eignet.

XLR OUT PAS.

Das Stereo-Line Ausgangsmodul ist eine Ausgangsbaugruppe mit Stereo-XLR-Ausgang (Line Out). Sie dient z.B. dem Anschluss von Endverständern, Mischpulten oder ähnlichem.

TRAFO IN

Das Aufsteckmodul TRAFO IN kann ausschließlich zusammen mit dem Modul CD / PC IN eingesetzt werden. Durch die Trennübertrager werden die unsymmetrischen Eingänge potentialfrei gehalten.

TRAFO OUT

Das Aufsteckmodul TRAFO OUT kann ausschließlich zusammen mit dem Modul AUX / LINE OUT oder dem Modul XLR OUT PAS. eingesetzt werden. Durch die Trennübertrager werden die Ausgänge potentialfrei gehalten und Brummschleifen wirsam unterbrochen. Auch konnen so wirsam Unsymmetrien und Ausgleichsströme verhindert werden.

PSU 10

Das Netzeil PSU 10 sorgt für die Stromversorgung. Andere, von uns nicht freiigegebene Netzeile)dürfen nicht verwendet werden!

3 Montage und Anschluss

Montage der Module

VERLETZUNGSGEFAHR!

Die Montage des Gerätesarf ausschlieBlich von authorisiertem Fachpersonal durchgefuhrt werden.

Beachten Sie folgende Grundvoraussetzungen vor der Montage:

• Montieren Sie die Module nur in trockenen Räumen.
• Verwenden Sie für die Montage tiefe Einbaudosen mit einer Innentiefe von mindestens 55 mm.
• Säubern Sie die Einbaurahen und -dosen rückstandslos von Staub und sonstigen Verunreinigungen. Verwenden Sie gegebenenfalls ein mit Wasser befeuchtetes, aber nicht nasses, Tuch.

Beachten Sie folgende Kriterien bei der Montage:

• Vermeiden Sie bei der Montage die Höhe zu netzfuhrenden Elementen.
• Verweden Sie ausschließlich geschirmte CAT5-Kabel.

Zugelassen ist ein CAT 5-Kabel mit einem Leiterquerschnitt von mindestens 0,12mm^2 (AWG26) und maximal 0,5mm^2 (AWG20).

• Das Netzteil PSU 10 muss in unmittelbarer Höhe des Steuer- und Summenausgangsmodus montiert werden, da hier die Betriebsspannung eingespeist wird.
• Das optionale Modul REC OUT muss sich einen Einbauplatz entfernt vom Steuer- und Summenausgangsmodulus befinden.
• Achten Sie darauf, dass der Schirm und der Beidraht nicht die Elektronik berührt.

Montagereihenfolge

Die Montagereihenfolge ist immer dieselbe, sei es in einer Hohlwand-, Unterputz- oder Aufputzdose, in einem Kabelschaft oder in einem Tischgehause.

Sorgen Sie davon, dass das CAT5-Kabel ordnungsgemäß bis zum Montageplatz verlegt wurde.

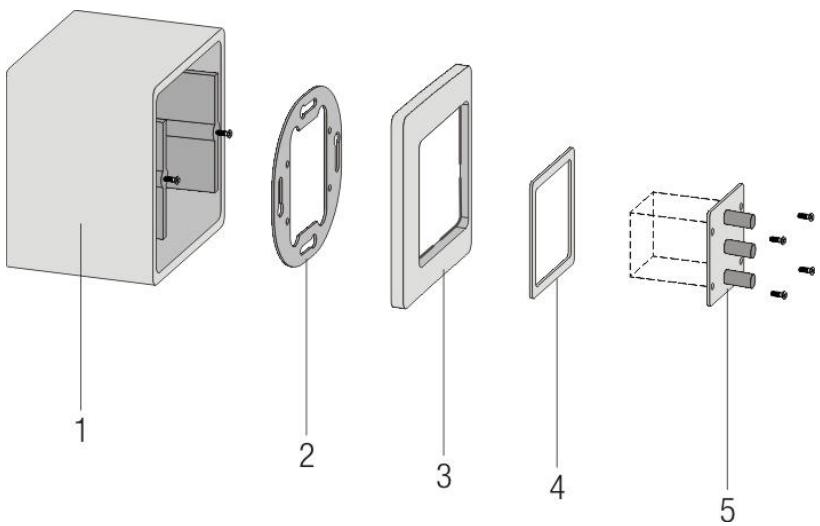

Abbildung 1: Beschreibung der Einzelteile

1 = Einbaudose 4 = Zwischenrahen
2 = Montagerahmen 5 = Modul (schematisch)
3 = Abdeckrahmen

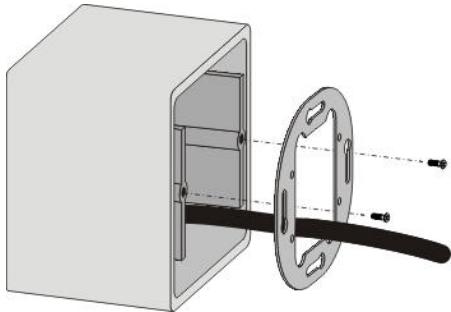

1) Schrauben Sie den Montagerahmen auf die Einbaudose.

Abbildung 2: Aufschrauben des Montagerahmens

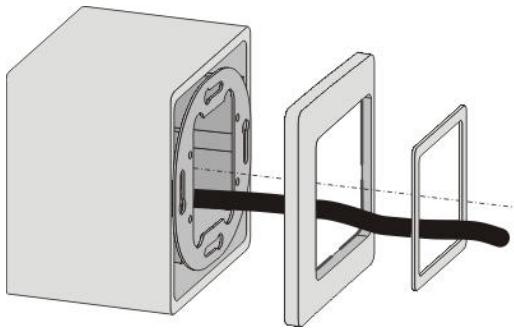

2) Legen Sie den Abdeckrahmen und Zwischenrahmen über den Montagerahmen und führen Sie das CAT5-Kabel durch diese Rahmen.

Abbildung 3: Aufsetzen von Abdeck- und Zwischenrahmen
Abbildung 4: alle Rahmen zusammengesetzt

3) Schlieben Sie das Modul, wie unter Anschlieben der Module (Seite 8) beschreiben, an.
4) Richten Sie das Modul aus und schrauben Sie es fest.

ACHTUNG

GERÄTESCHADEN!

Führn Sie das Modul vorsichtig und prazise in die Einbaudose. Achten Sie daraufuf, dass der metallische Beidraht keine elektronischen Bauteile berührt und dass keine Adern gequetscht oder)sagar deren Isoierung beschädigt wird.

Abbildung 5: Aufschauben eines Moduls

Anschlieben der Module

Vorbereiten der Verkabelung

Nachdem Sie alle benöttigen Einbaudosen angebracht und das CAT5-Kabel verlegt haben, beginnen Sie mit dem Einbau der Module.

ACHTUNG

VERLETZUNGSGEFAHR!

Das Netzteil PSU 10 ist zuletzt anzuschlieben!

Die Installation these Modus darf lediglich von qualifizierten Facharbeitern unter Einhaltung der technischen Regel und VDE - Richtlinien durchgefuhrt werden.

Der Anschluss des Schutzleiters (PE - Erde) ist zwingend notwendig!

Bedenken Sie, dass das Netzteil PSU 10 und das optionale Modul REC OUT aufgrund der Länge des Anschlusskabels örtlich gebunden sind.

HINWEIS

KABELLANGE

Bevor Sie das CAT5-Kabel abländen, denken Sie daran genug Reserven zu{lassen.

Einbau in Kabelschächten:

Das Kabel sollte etwa 20 cm aus dem Kabelschacht Herausragen, damit das Modul ohne Probleme angeschlossen werden kann. Für eine spätere Versetzung der Rahmen in den Kabelschäften kann eine gewisse Kabelreserve eingeplant werden.

Unterputzmontage:

Setzen Sie die Module ohne großen Kraftaufwand ein. Wahlen Sie die Kabellänge so, dass für das eingebaute Modul genugend Platz in der Dose zur Verfügung liegt.

ACHTUNG

GERÄTESCHADEN!

Zu lange Kabelreserven in der Unterputzdose konnen zu Beschädigungen des Kabels oder der Platine führen.

Pressen Sie die Platine gegen ein Kabel kann es zu Beschädigungen, oder)sagar Durchtrennenkommen.Kurzen Sie das Kabel gegebenenfalls.

Abisolieren des CAT-Kabels

1) Riten Sie das CAT-Kabel etwa 5cm vom Ende entfernt herum ein und entfernen Sie den Mantel. Achten Sie darauf, dass Sie die einzelnen Adern nicht ein- bzw. durchschniden.

Abbildung 6: Abmanteln des CAT-Kabels

2) Entfernen Sie die Schirmung. Nehmen Sie einen Seitenchneider und schneiden diesen ein. Der Schirm kann nun abgewickelt werden und es kommt die vier Adernpaare und der Beidraht zum vorschein.

Abbildung 7: Entfernen der Schirmung

HINWEIS

SCHIRMUNG ENTFERNEN

Fahren Sie mit einem Seitenschneider vorsichtig unter die Schirmung und schneiden Sie diese ein weniger ein. Danach lassst sie sich problemlos ablös.

HINWEIS

MASSPOTENTIAL

Der metallische Beidraht des CAT-Kabels darauf auf keinen Fall abgezwickt werden, er wird als Massepotential zwingend besteht!

Verkabeln der Module

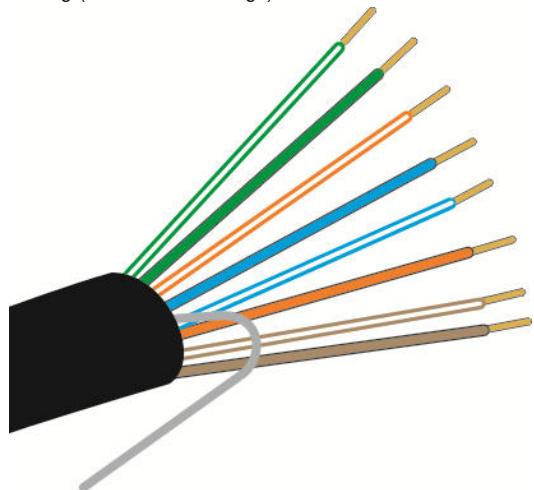

Damit keine Verwechselungen auftreten, sortieren Sie die Adern in der richtigen Farbreihenfolge. Alle Module, sofern sie am "Bus" hangen, werden immer in der gleichen Reihenfolge angeschlossen:

Abbildung 8: Anschlusschema der Adern

1 = Weiβgrün

2 = Grün

3 = WeiBorange

4 = Blau

5 = WeiBblau

6 = Orange

7 = WeiBbraun

8 = Braun

9 = Beidraht

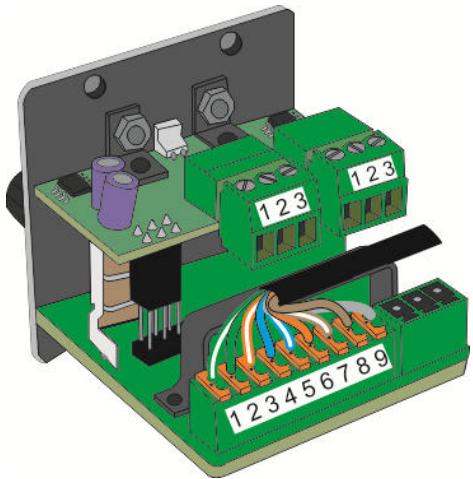

Anschluss der Module

1) Isolieren Sie die einzelnen Adern ca. 6 mm ab. Verwenden Sie hierfür geeignetes Werkzeug (z.B.: Abisolierzange)

Abbildung 9: Adern in richtiger Reihenfolge

2) Ordnen Sie die Adern der richtigen Reihenfolge nach, siehe obiges Anschlussschema.

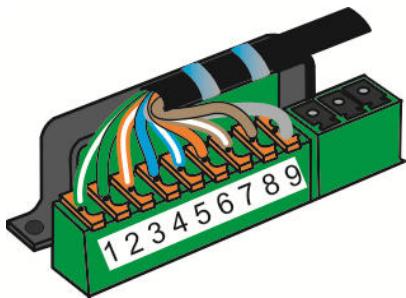

3) Stecken Sie die Adern der Reihenfolge nach in die Klemme. Drücken Sie die Ader solange in die Klemme, bis Sie einen leichten Widerstand spuren. Die Verwendung einer Flachzange erleichtert Ihnen hierbei die Arbeit. Achten Sie darauf, dass die Abisolierung nicht zu lange ist und aus der Klemme Herausragt. Gegebenfalls müssen Sie die Ader kürzen.

Abbildung 10: Anschluss der Adern

4) Befestigen Sie das CAT-Kabel mit einem Kabelbinder an dem daneben liegenden Bügel. Die Zugentlastung verhindert, dass durch Ziehen des Kabels Adern aus der Klemme gerissen werden.

Abbildung 11: Zugentlastung des CAT-Kabels

5) Sofern das angeschlossene Modul nicht das letzte Modul in der Reihe ist, wird auf die gleiche Weise das weiterführende CAT5-Kabel in die jeweils zweite Anschlussklemme der richtigen Buchse gesteckt.
6) Das letzte Modul benötigt keinen Abschluss oder ähnliches.

7) Montieren Sie das Modul in die Einbaudose. Beachten Sie die Hinweise unter Montage der Module (Seite 6)

HINWEIS

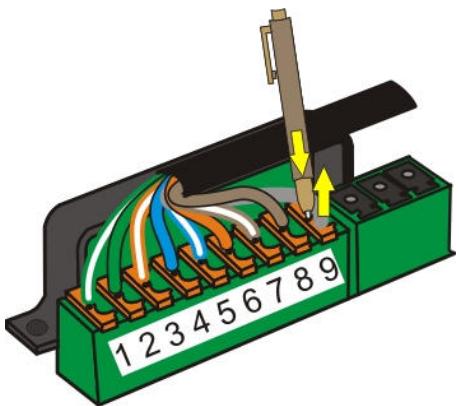

ABKLEMMEN EINZELNER ADERN

Platzieren Sie einen dūnnen Gegenstand (z.B.: Kugelschreiber) in der kleinen Kuhle in der Mitte des orangenen Hebels um Abrutschen zu vermeiden.

Drücken Sie auf den orangenen Teil der Steckklemme und die Ader lasst sich bei geringem

Widerstand wieder herausziehen.

Abbildung 12: Lösener Adern

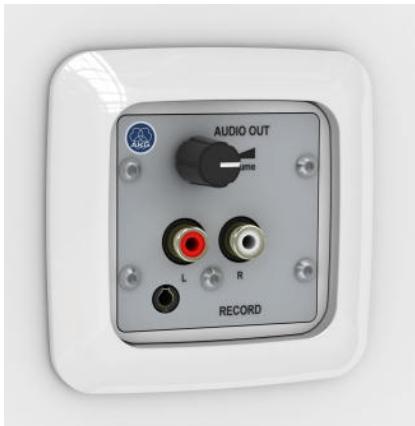

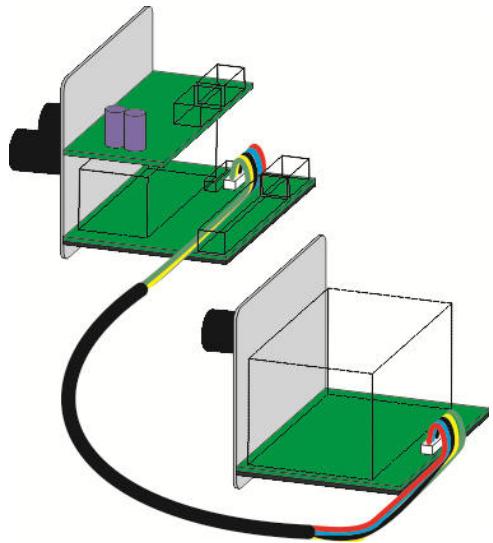

Anschlieben von REC OUT

Das Modul AUX / LINE OUT muss sich einen Einbauplatz entfernt vom MASTER CONTROL befinden, da die beiden Module über ein separates Kabel miteinander verbunden werden.

Die Anschlüsse these Kabels sind mechanismisch codiert und können dazu nicht verkehrt angeschlossen werden.itte verwenden Sie nur das dem REC Modul beigepackte Kabel zum Anschluss these Moduls.

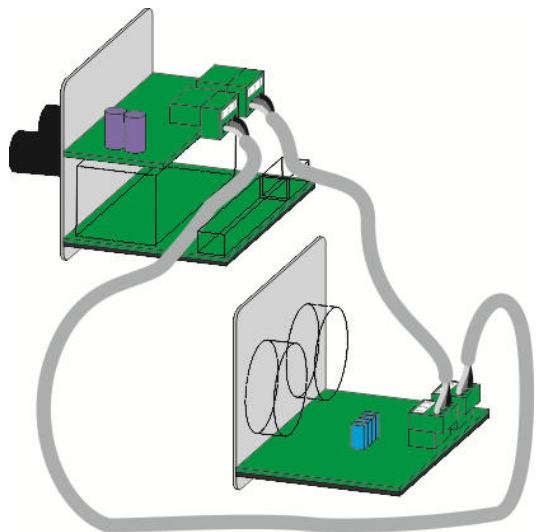

Abbildung 13: RECORD an MASTER CONTROL anschließen

Schlieben Sie das Kabel an den darauf vorgesehenen Spezialsteckern (kleine weiß Steckerleiste) an.

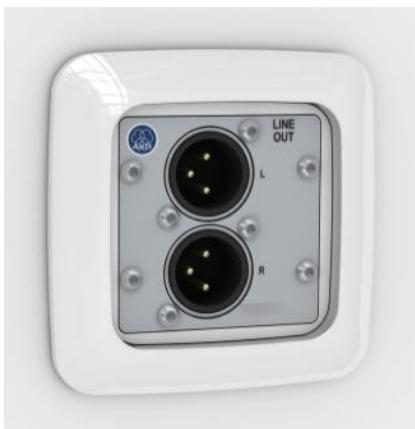

AnschlieBen von XLR OUT PAS.

Das passive Line-Ausgangsmodul LINE OUT (PASSIVE) wird an das MASTER CONTROL Modul angeschlossen. Es kann nur einmal im System verwendet werden.

Mit dem LINE OUT (PASSIVE) Modul kann das elektrisch symmetrische Ausgangssignal abgegriffen und damit Endversteller, Mischpulte oder ähnliches betrieben werden. Der Wiedergabepegel und die Klangregelung wird vom MASTER CONTROL gesteuert. Der Pegel ist auch von der Einstellung der verwendeten Eingangsmodule abhängig.

Abbildung 14: XLR-OUT an MASTER CONTROL anschließen

Die Anschlüsse des LINE OUT Modus und des MASTER CONTROL Modus sind codiert, sodass die beiden Kanäle links und rechts nicht vertauscht werden konnen.

Anschließend des Netzteils

ACHTUNG

VERLETZUNGSGEFAHR!

Das Netzeil PSU 10 ist zuletzt anzuschlieben!

Die Installation与此es Modusdarflediglich von qualifiziertenFacharbeiternunter Einhaltung der technischenRegelnundVDE-Richtlinien durchgefuhrtwerden.

Der Anschluss des Schutzleiters (PE - Erde) ist zwingend notwendig!

Der Anschluss des Netzeileis ist Mechanisch codiert und kann nur an der Buchse des MASTER CONTROL angeschlossen werden. Aufgrund der Zuleitung muss sich das Netzeil in unmittelbarer Höhe zum MASTER CONTROL befinden.

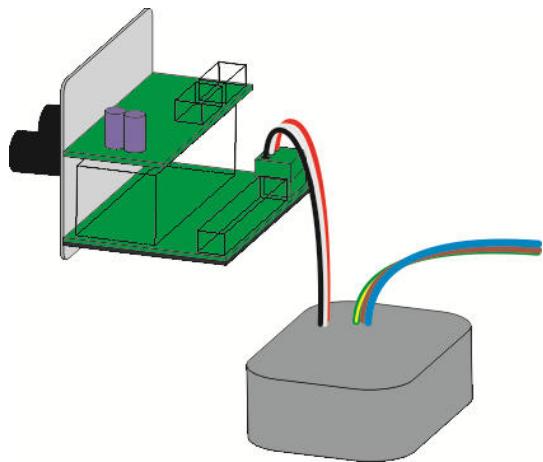

Abbildung 15:Netzteil an MASTER control anschlussen

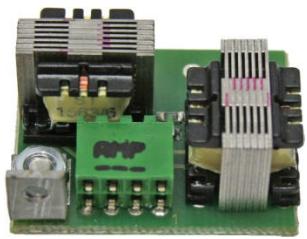

AnschlieBen von TRAFO IN

Das Aufsteckmodul TRAFO IN kann ausschließlich zusammen mit dem Modul AUX/LINE IN eingesetzt werden.

benöttigte Teile:

Modul TRAFO IN und Modul AUX/LINE IN
mitgelieferte Edelstahlschraube Linsenkopf M3x5
- Imbusschluss der Höhe 2

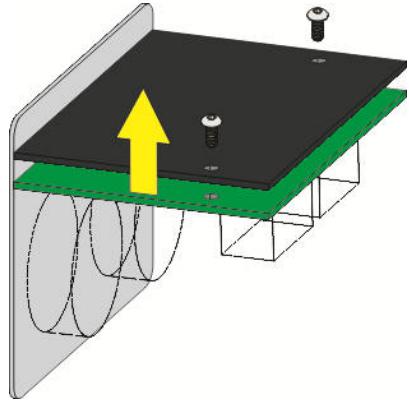

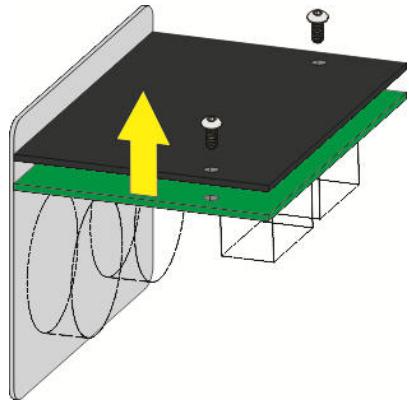

1) Losen Sie auf der Unterseite des AUX/LINE IN Moduls die zwei Schrauben. Mit diesen Schrauben werden die schwarze Abdeckplatte auf der Unterseite und der Metallbügel für die Zugentlastung auf der Oberseite befestigt.

Abbildung 16: Bodenplatte abschrauben

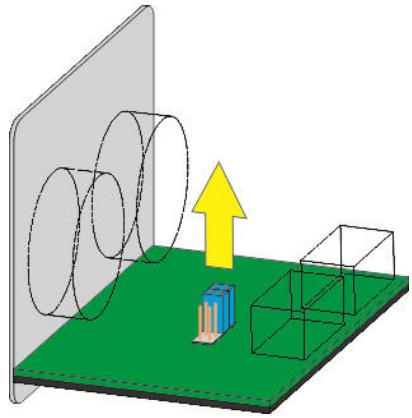

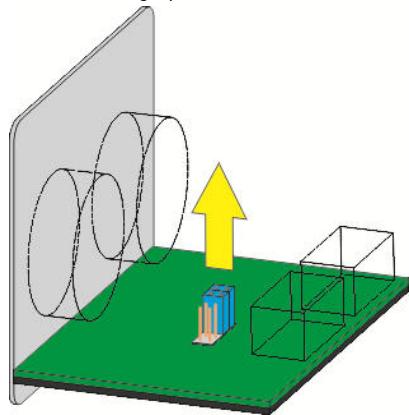

2) Entfernen Sie auf der Oberseite der Platine die vier blauen Jumper und setzen anstelle derer die Übertragerplatine auf.

Abbildung 17: Jumper abnehmen

HINWEIS

Jumper

Bitte bewahren Sie die entfernten Jumper auf, falls Sie zukünftig das TRAFO IN Modul wieder entfernen wollen. In thisem Falle sind die vier blauen Jumper wieder auf ihre ursprüngliche Position zu setzen.

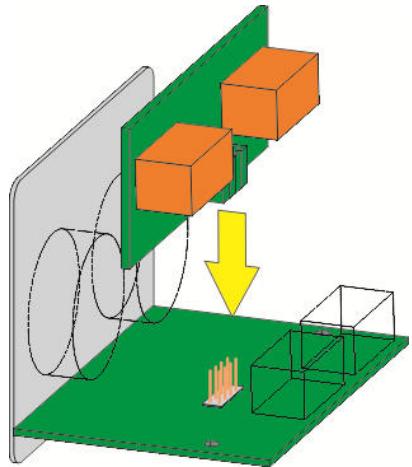

3) Setzen Sie das TRAFO IN Modul vorsichtig auf.

Abbildung 18: Trafo aufstecken

GERÄTESCHADEN!

Achten Sie beim Aufsetzen des Moduls dass keine Sittfe der Steckerleiste verbogen werden!

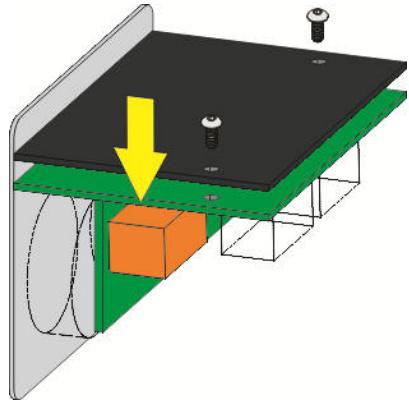

4) Schrauben Sie das Übertragermodul mit der mitgelieferten Schraube fest.
5) Bringen Sie die Abdeckplatte zusammen mit dem Haltebügel für die Zugentlastung an.

Abbildung 19:Bodenplatte aufschauben

Anschlieben von TRAFO OUT

Das Aufsteckmodul TRAFO OUT kann ausschließlich zusammen mit dem Modul AUX/LINE OUT, oder dem Modul LINE OUT (ACTIVE) bzw. dem Modul LINE OUT (PASSIVE) eingesetzt werden.

benöttigte Teile:

Modul TRAFO OUT und Modul AUX/LINE OUT oder Modul LINE OUT (ACTIVE) oder Modul LINE OUT (PASSIVE)
- zwei mitgelieferte Edelstahlschraube Linsenkopf M3x5
- Imbusschlüssel der Höhe 2

1) Losen Sie auf der Unterseite des AUX/LINE OUT bzw. LINE OUT Modus die zwei Schrauben. Mit diesen Schrauben werden die schwarze Abdeckplatte auf der Unterseite und der Metallbürger für die Zugentlastung auf der Oberseite befestigt.

Abbildung 20:Bodenplatte abschrauben

2) Entfernen Sie auf der Oberseite der Platine die vier blauen Jumper und setzen anstelle derer die Übertragerplatine auf.

Abbildung 21: Jumper abnehmen

HINWEIS

Jumper

Bitte bewahren Sie die entfernten Jumper auf, falls Sie zukünftig das TRAFO OUT Modul wieder entfernen wollen. In thisem Falle sind die vier blauen Jumper wieder auf ihre ursprüngliche Position zu setzen.

3) Setzen Sie das TRAFO OUT Modul vorsichtig auf.

Abbildung 22: Trafo aufstecken

GERÄTESCHADEN!

Achten Sie beim Aufsetzen des Moduls dass keine Stüfte der Steckerleiste verbogen werden!

4) Schrauben Sie das Übertragermodul mit den mitgelieferten Schrauben fest.
5) Bringen Sie die Abdeckplatte zusammen mit dem Haltebügel für die Zugentlastung an.

Abbildung 23:Bodenplatte aufschauben

Schaltplan der Module

Das Schaltbild gibt Auskunft über Aufbau und Wirkungsweise der einzelnen Module Imes AMM 10 Multi Media Anschluss Systems und zeigen den richtigen Weg der Verkabelung miteinander.

Schaltplan des AMM 10

Dieses Schaltbild veranschaulicht eine der unzählichen Mänglichkeiten einen Raum mittels AMM 10 multimediell aufzurüsten. Ihr Kreativität bei der Gestaltung eines einzel auf ihre Bedürfnisse angepassten Multimedia-Anschlusssystems sind jedoch kaum Grenzen gesetzt.

SCHALTPLANE

Die Schaltpläne finden Sie im Anhang am Ende des Dokuments.

4 Bedienung

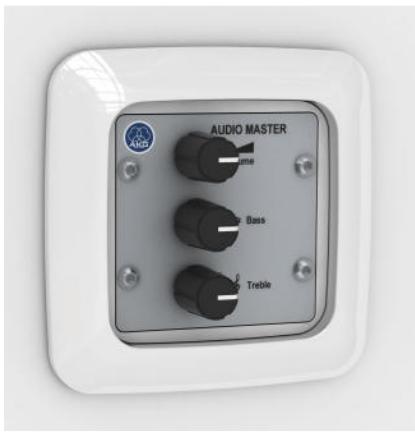

MASTER CONTROL

Das Modul MASTER CONTROL wird an das Netzeil PSU 10 angeschlossen. Ihr obliegt die Versorgung des REC Ausgangsmodulus REC OUT.

Der MASTER CONTROL verfügbar auf der Frontplatte über den Lautstärkesteller (VOLUME) nebst einem Höhensteller (TREBLE) und einem Tiefensteller (BASS). Die Einstellungen, die hier vorgenommen werden, wirken auf sãmtliche Ausgangsmodule und das CONTROL OUT - Modul, aber nicht auf das Record Modul REC OUT.

Maximalstuckzahl im AMM 10 - System:

Es kann immer nur ein Stück MASTER CONTROL eingesetzt werden. Dieses Modul wird im System zwingend besteht.

D-MIC IN

Auf der Frontplatte befindet sich der Lautstärkesteller (VOLUME) und die XLR-Eingangsbuchse.

Mit dem Schiebeschalter "Mic / Line" wird zwischen einer Eingangsempfindlichkeit von -60dBu (Mic) auf +/-0dB (Line) umgeschaltet. Mit einem weiteren Schiebeschalter wird die Zuordnung entweder auf den linken (L) oder rechten (R) Stereokanal vorgenommen, oder beiden gleichzeitig im Monobetrieb (M) betrieben.

Beide Schiebeschalter sind gegen versehentliches Umschalten geschützt und zurückversetzt angebracht. Sie sind lediglich mit spitzen Gegenständen wie z.B. Kugelschreiber betätigbar.

Maximalstuckzahl im AMM 10 - System:

Es können bis zu 10 Stück MIC/LINE eingesetzt werden, sowie die Stromversorgung dieser zulässst.

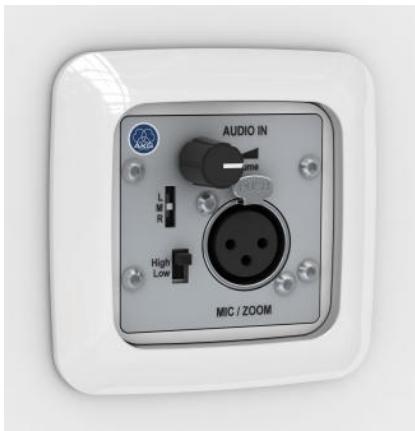

C-MIC IN

Der Vorveränder des MIC/ZOOM Modus ist mit Limiter und konfigurierbarek Kompressor ausgestattet. Dabei sorgt der Limiter fur eine gleichbleibende Maximallautstärke, während der Kompressor entsprechliche Besprechungsabstande oder unterscheidlich laute Sprecher weltgehend kompensiert. Die Kompressorfungtion ist mittels Jumper vor dem Einbau konfigurierbar.

Auf der Frontplatte befinden sich der Lautstärkesteller (VOLUME) und die XLR-Eingangsbuchse.

Mit dem Schiebeschalter "High / Low" wird zwischen einer Eingangsempfindlichkeit von -60dBu (High) auf -40dBu (Low) umgeschaltet. Mit einem weiteren Schiebeschalter wird die Zuordnung entweder auf den linken (L) oder rechten (R) Stereokanal vorgenommen, oder beiden gleichzeitig im Monobetrieb (M) betrieben.

Beide Schiebeschalter sind gegen versehentliches Umschalten geschützt und zurückversetzt angebracht. Sie sind lediglich mit spitzen Gegenständen wie z.B. Kugelschreiber betätigbar.

Maximalstuckzahl im AMM 10 - System:

Es können bis zu 10 Stück des MIC/ZOOM eingesetzt werden, sowieit die Stromversorgung dies zulässt.

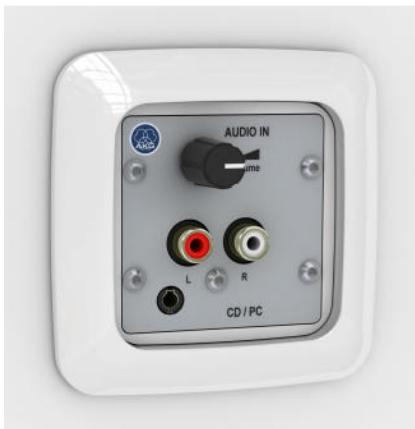

CD / PC IN

Das AUX/LINE-IN Modul verfügbar über zwei Stereo-Cinchbuchsen (L, R), sowie einen 3,5mm Stereo-Klinkensteckereingang. Über den Lautstärkesteller (VOLUME) wird die Wiedergabelautstärke gewählt.

Maximalstuckzahl im AMM 10 - System:

Es konnen bis zu 10 Stück AUX/LINE-IN eingesetzt werden, sowieit die Stromversorgung dies zulässt.

BRUMMSCHLEIFE

Oftmals ist der Anschluss netzgebundener Audioquellen mit unsymmetrischem Ausgang heikel, da sich über den Schutzleiter des Gerätes, die Anteine oder ähnlichem eine Brummschleife bilden kann. Wenn Sie Audioquellen mit Erdanschluss wie z.B. PCs, Notebooks, Videorecorder, Tuner oder ähnliches am AUX/LINE-IN verwenden wollen, empfehlen wir Ihnen dringend das Aufsteckmodul TRAFO IN (Sonderzubehr) (siehe "TRAFO IN" Seite 23) zu verwenden. Durch dessen Eingangsübertrager wird die Brummschleife wirsam unterbrochen.

MP3/PC IN

Auf der Frontplatte befindet sich kein dem Lautstärkesteller die Klinken-, sowie die USB-Buchse. Hier können Sie ihren MP3-Player und Apple® iPod® anschließen.

Je nach Funktionalität wird das angeschlossene Gerät über die USB-Anschlussbuchse mit batterieschonender Betriebsspannung versorgt, oder der Akku geladen. Das Audiosignal des Abspielgerätes wird über die 3,5mm Stereo Klinkenbuchse abgenommen.

USB-BUCHSE

Die USB-Buchse dient lediglich der Spannungsvorsorgung, es findet keinerlei Datenverkehrstatt!

Das angeschlossene Gerät muss über einen analogen Audio-Ausgang verfügen. Einige Geräte wie z.B. der Apple® iPod® Shuffle können nicht gleichzeitig geladen werden, während Sie Audio wiedergeben.

Maximalstuckzahl im AMM 10 - System:

Es können bis zu 10 Stück MP3 / USB POWER eingesetzt werden, sowieit die Stromversorgung dies zulässt.

XLR OUT PAS.

Das Modul LINE OUT (PASSIVE) ist eine Ausgangsbaugruppe mit Stereo-XLR-Ausgang (Line Out).

Der Wiedergabepegel und die Klangregelung wird vom MASTER CONTROL (Seite 17) gesteuert. Der Pegel ist auch von der Einstellung der verwendeten Eingangsmodule abhängig. Werden mehrere LINE OUT (PASSIVE) im System verwendet, so gelten die Einstellungen am MASTER CONTROL für alle gleichermaßen.

Maximalstuckzahl im AMM 10 - System:

Es können bis zu 10 Stück LINE OUT (PASSIVE) eingesetzt werden, sowieit die Stromversorgung dies zulässt.

HINWEIS

BRUMMSCHLEIFE

Bei langen Übertragungsstrecken, die sich unter Umständen auch noch erschwerend im Umfeld erhöhter elektromagnetischer Einwirkung befinden,kommen elektrisch symmetrische Ein- und Ausgänge an ihre technischen Grenzen. Für diese erschwerten Bedingungen, oder bei unbekannten Eingangsschaltungen der Empfängergeräte empfehlen wir Ihnen das Aufsteckmodul TRAFO OUT (Sonderzubehör) (siehe "TRAFO OUT" Seite 23) zu verwenden. Durch dessen Übertrager werden eventuelle Brummschleifen wirsam unterbrochen, bzw. Unsymmetrien und Ausgleichsströme verhindert.

XLR OUT ACT.

Das Modul LINE OUT (ACTIVE) ist eine Ausgangsbaugruppe mit elektrisch symmetrischem Stereo-XLR-Ausgang.

Der Wiedergabepegel und die Klangregelung wird vom MASTER CONTROL (Seite 17) gesteuet. Der Pegel ist auch von der Einstellung der verwendeten Eingangsmodule abhängig. Werden mehrere LINE OUT (ACTIVE) im System verwendet, so gelten die Einstellungen am MASTER CONTROL für alle gleichermaBen.

Maximalstuckzahl im AMM 10 - System:

Es können bis zu 10 Stück LINE OUT (ACTIVE) eingesetzt werden, sowieit die Stromversorgung dies zulässt.

BRUMMSCHLEIFE

HINWEIS

Bei langen Übertragungsstrecken, die sich unter Umständen auch noch erschwerend im Umfeld erhöhter elektromagnetischer Einwirkung befinden,kommen elektrisch symmetrische Ein- und Ausgänge an ihre technischen Grenzen. Für diese erschwerten Bedingungen, oder bei unbekanten Eingangsschaltungen der Empfängergeräte empfehlen wir Ihnen das Aufsteckmodul TRAFO OUT (Sonderzubehor) (siehe "TRAFO OUT" Seite 23) zu verwenden. Durch dessen Übertrager werden eventuelle Brummschleifen wirsam unterbrochen, bzw. Unsymmetrien und Ausgleichsströme verhindert.

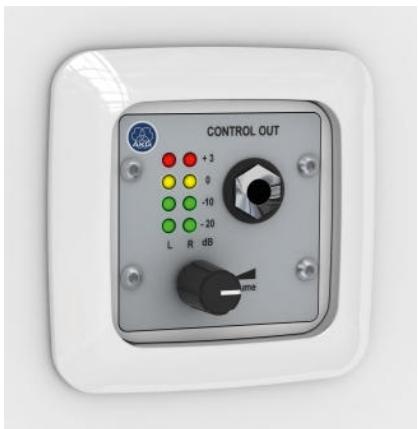

CONTROL OUT

Das Modul CONTROL OUT ist eine Ausgangsbaugruppe mit Kopfhörerausgang.

Der Einsatz these Ausgangsmodulus ist immer dann zu empfehlen, wenn speziell ungebtem Bedienpersonal eine Hilfestellung bei der Pegelung gegeben werden soll. Über den Kopfhörerausgang kann das Ergebnis akustisch kontrolliert werden, sollen die Audiowiedergabe nicht ohnehin im selbst Raum staatfinden.

Auf der Frontplatte befindet sich der Lautstärkesteller (VOLUME) und die 6,3 mm Klinkenbuchse für den Kopfhörerausgang. Weiters signalisieren 8 LED-ELEMENTe den aktuellen Signalpegel bisher Stereokanäe.

Maximalstuckzahl im AMM 10 - System:

Es können bis zu 10 Stück CONTROL OUT eingesetzt werden, sowieit die Stromversorgung dies zulässt.

REC OUT

Das Ausgangsmodul AUX/LINE OUT verfügt auf der Frontplatte über zwei Stereo-Cinchbuchsen (L, R), sowie über einen 3,5mm Stereo-Klinkensteckerausgang. Über den Lautstärkesteller (VOLUME) wird der Aufnahmepegel gewählt. Dieser ist abhängig von den Eingangsstellern der Eingangsmodule, aber unabhängig von der Summenlautstärkeeinstellung.

Als Besonderheit verfügt das AUX/LINE OUT über ein vorkonfektioniertes Anschlusskabel, mit dem diesen Modul am MASTER CONTROL angeschlossen wird. Daherarf sich AUX/LINE OUT hochstens einen Einbauplatz entfernt vom MASTER CONTROL befinden.

Maximalstuckzahl im AMM 10 - System:

Es kann immer nur ein AUX/LINE OUT Modul eingesetzt werden.

BRUMMSCHLEIFE

Oftmals ist der Anschluss netzgebundener Aufnahmegeräte mit unsymmetrischem Ausgang heikel, da sich über den Schutzleiter des Gerätes, die Antenne oder ähnlich eine Brummschleife bilden kann.

Wenn Sie Aufnahmegeräte mit Erdanschluss wie z.B. PCs, Notebooks oder ähnliche am REC Ausgangsmodul verwenden wollen, empfehlen wir Ihnen dringend das Aufsteckmodul TRAFO OUT (Sonderzubehör) (siehe "TRAFO OUT" Seite 23) zu verwenden. Durch dessen Eingangssübertrager wird die Brummschleife wirsam unterbrochen.

PSU10

Das Netzteil PSU 10 sorgt für die Stromversorgung. Es ist in effizienter Schaltnetztechnik ausgeführrt. Konstruktive Vorkehrungen garantieren darauf bestmögliche Spannungslösung und damit ungeträbten Audiogenuss.

VERLETZUNGSGEFAHR!

Andere, von uns nicht freiigegebene Netzteile dürfen nicht verwendet werden!

Je nach Zusammenstellung Ihr's Systems kann das PSU 10 mindestens 10 aktive Module versorgen.

HINWEIS

STROMVERSORGUNG

Bitte kalkulieren Sie bei der Systemplanung den gesamtten Strombedarf anhand der technischen Daten der Einzelmodule. Soltte Ihr System die Leistungsfähigkeit des PSU 10 übersteigen, wenden Sie sich zur Problemlösungitte direkt an uns.

Maximalstückzahl im AMM 10 - System:

Es kann immer nur ein PSU 10 Modul eingesetzt werden. Diese Modul wird im System zwingend benötigt. Im Bedarfsfall kann die PSU 10 gegen ein Netzgerät higherer Leistung ausgetauscht werden.

TRAFO IN

Das Aufsteckmodul TRAFO IN kann ausschließlich zusammen mit dem Modul AUX/LINE IN eingesetzt werden. Durch die Trennübertrager werden die unsymmetrischen Eingänge potentialfrei gehalten.

TRAFO OUT

Das Aufstockmodul TRAFO OUT kann ausschließlich zusammen mit dem Modul AUX/LINE OUT oder dem Modul LINE OUT (ACTIVE), bzw. dem Modul LINE OUT (PASSIVE) eingesetzt werden. Durch die Trennübertrager werden die Ausgänge potentialfrei gehalten und Brummschleifen wirksam unterbrochen. So können auch wirsam Unsymmetrien und Ausgleichsröme verhindert werden.

5 Reinigung

Ziehen Sie das Steckernetzteil aus der Steckdose.

Reinigen Sie die Oberflächen des Gerätes mit einem mit Wasser befeuchteten, aber nicht nassen, Tuch.

ACHTUNG

Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffe beschädigen konnten.

6 Technische Daten

MASTER CONTROL

System-Eingang:

Art: Elektrisch symmetrisch

Anzahl 2 (Stereo)

Nennpegel -7 dBu

Übersteuerungsfestigkeit 10 dBu

System-Ausgang:

Art: Unsymmetrisch

Anzahl 2 (Stereo)

Nennpegel ± 0 dBu

Minimale Lastimpedanz 100 Ohm (@ -3 dB)

Klirrfactor < 0,005 % (@ 1 kHz)

Übertragungsbereich 20 Hz ... 30 kHz

Einsatzfrequenz Tiefensteller 100 Hz

Einsatzfrequenz Höhensteller 10 kHz

Regelbereich Klangregler ± 12 dB

Fremdspanningsabstand 85 dB S/N

Stromversorgung:

Betriebsspannung ± 12 V DC (± 10 %)

Stromaufnahme max. ± 37 mA

Anschlüsse Phoenix Schraubsteckklemme Type: MC1,5-3ST-3,81

Querschnitt min 0,14 mm²

Querschnitt max 1,5 mm²

Systemkabelanschlüsse:

Type Federkraftklemme 2 x 9-pol.

Leiterart starr

Querschnitt min. 0,12 mm² / AWG 26

Querschnitt max. 0,5 mm² / AWG 20

Erweiterungsanschlüsse:

Art (1) 7-pol. JST

Zweck (1) Lautstärke Fernbedienungsmodul

Art (2) 5-pol. JST

Zweck (2) REC OUT

Art (3) 6-pol. Ppostenverbinder

Zweck (3) LINE L/R

Allgemein:

Zul. Umgebungstemperatur ca. 0 °C ... +55 °C

Abmessungen (I x b x h) 50 x 50 x 50

Front Edelstahl

Gewicht ca. 70 g (inkl. LINE L/R)

D-MIC IN

Eingang:

Art	Elektrisch symmetrisch
Nennpegel	-60 / ±0 dBu (schaltbar)
Übersteuerfestigkeit	10 dB
Impedanz	15 kΩ (@ 1 kHz)
Anschlüsse	XLR 3-pol. female
System-Ausgang:
Art	Elektrisch symmetrisch
Anzahl	2 (Stereo)
Nennpegel	-7 dBu
Minimale Lastimpedanz	7,2 kΩ (@ -3 dB)
Klirrfaktor	< 0,05 % (@ 1 kHz)
Übertragungsbereich	50 Hz ... 60 kHz
Fremdspanningsabstand	70 dB S/N (±0 dBu)
	63 dB S/N (-60 dBu)
Stromversorgung:
Betriebsspannung	±12 V DC (±10 %)
Stromaufnahme max.	±16 mA
Systemkabelanschlüsse:
Type	Federkraftklemme 2 x 9-pol.
Leiterart	starr
Querschnitt min.	0,12 mm² / AWG 26
Querschnitt max.	0,5 mm² / AWG 20
Erweiterungsanschlüsse:
Art	7-pol. JST
Zweck	Lautstärke Fernbedienungsmodul
Allgemein:
Zul. Umgebungstemperatur	ca. 0 °C ... +55 °C
Abmessungen (L x B x H)	50 x 50 x 50
Front	Edelstahl
Gewicht	ca. 60 g

C-MIC IN

Eingang:

Art	elektrisch symmetrisch
Nennpegel	-60 / -40 dBu (schaltbar)
Übersteuerfestigkeit	18 dB (Limiter)
Impedanz	15 kΩ (@ 1 kHz)
Phantomspeisung	+24 V DC
Anschlüsse	XLR 3-pol. female
System-Ausgang:
Art	elektrisch symmetrisch
Anzahl	2 (Stereo)
Nennpegel	-7 dBu
minimale Lastimpedanz	7,2 kΩ (@ -3 db)
Klirrfaktor	<0,05 % (@ 1kHz)
Übertragungsbereich	20 Hz ... 30 kHz
Fremdspannungsabstand	70 dB S/N (±0 dBu)
	63 dB S/N (-60 dBu)
Stromversorgung:
Betriebsspannung	± 12 V DC (±10%)
Stromaufnahme max.	± 50 mA
Systemkabelanschlüsse:
Type	Federkraftklemme 2 x 9-pol
Leiterart	starr
Querschnitt min.	0,12 mm² / AWG 26
Querschnitt max.	0,5mm² / AWG 20
Erweiterungsanschlüsse:
Art	7-pol JST
Zweck	Lautstärke Fernbedienungsmodul
Allgemein:
zul. Umgebungstemperatur	ca. 0°C ... +55°C
Abmessungen (I x b x h)	50 x 50 x 50
Front	Edelstahl
Gewicht	ca. 60 g

CD / PC IN

MP3/PC IN

Eingang:

Art	unsymmetrisch
Nennpegel	± 0dBu
Übersteuerfestigkeit	10dB
Impedanz	20 kΩ (@ 1kHz)
Anschluss A	Stereo - Klinkenbuchse 3,5mm
Anschluss B	Stereo - Chinchbuchen (RCA)

System - Ausgang:

Art	elektrisch symmetrisch
Anzahl	2 (Stereo)
Nennpegel	-7 dBu
minimale Lastimpedanz	7,2 kΩ (@ -3 dB)
Klirrfactor	< 0,03% (@ 1kHz)
Übertragsbereich	40 Hz ... 50 kHz
Fremdspannungsabstand	>70 dB S/N

Stromversorgung:

Betriebsspannung	± 12 V DC (± 10%)
Stromaufnahme max	± 16 mA

Systemkabelanschlüsse:

Type	Federkraftklemme 2 x 9 pol
Leiterart	starr
Querschnitt min	0,12 mm² / AWG 26
Querschnitt max	0,5 mm² / AWG 20

Erweiterungsanschlüsse:

Art (1)	7-pol JST
Zweck (1)	Lautstärke Fernbedienungsmodul
Art (2)	8-pol Pfostenverbinder
Zweck (2)	Trafo IN

Allgemein:

zul. Umgebungstemp	ca. 0°C ... +55°C
Abmessungen (I x b x h)	50 x 50 x 50
Front	Edelstahl
Gewicht	ca. 60 g

Eingang:

Art	unsymmetrisch
Nennpegel	± 0dBu
Übersteuerfestigkeit	10 dB
Impedanz	20 kΩ (@ 1kHz)
Anschluss	Stereo - Klinkenbuchse 3,5 mm

Ladebuchse:

Art	USB® Type A
Spannung	5 V DC
max. Strom	100 mA, dauerkurzschlussfest
System Ausgang:
Art	elektrisch symmetrisch
Anzahl	2 (Stereo)
Nennpegel	-7 dBu
minimale Lastimpedanz	7,2 kΩ (@ -3 dB)
Klirrfactor	<0,03 % (@ 1 kHz)
Übertragungsbereich	40 Hz ... 50 kHz
Fremdspanningsabstand	70 dB S/N
Stromversorgung:
Betriebsspannung	± 12 V DC (± 10%)
Stromaufnahme max	± 50 mA beim Laden
Stromaufnahme typ	± 25 mA
Systemkabelanschlüsse:
Type	Federkraftklemme 2 x 9-pol
Leiterart	starr
Querschnitt min	0,12 mm² / AWG 26
Querschnitt max	0,5 mm² / AWG 20
Erweiterungsanschlüsse:
Art	7-pol JST
Zweck	Lautstärke Fernbedienungsmodul
Allgemein:
zul. Umgebungstemp	ca. 0°C ... +55°C
Abmessungen (I x b x h)	50 x 50 x 50
Front	Edelstahl
Gewicht	ca. 60 g

XLR OUT PAS.

XLR OUT ACT.

Eingang:

Ausgang:

symmetrisch

2 (Stereo)

2xXLR3-pol.male

± 0 dBu

Erweiterungsanschlüsse:

8-pol Pfostenverbinder

Allgemein:

ca. 0^ C +55^ C

Edelstahl

ca. 70 g

Ausgang:

Art	elektrisch symmetrisch
Anzahl	2 (Stereo)
Anschluss	2 x XLR 3-pol male
Nennpegel	± 0 dBu
Übersterungsfestigkeit	15 dB
minimale Lastimpedanz	120 Ω (@ -3 dB)

Klirrfaktor	<0,08 % (@ 1 kHz)
Übertragungsbereich	40 Hz ... 50 kHz
Fremdspanningsabstand	>75 dB S/N
Eingang:
Art	unsymmetrisch
Anzahl	2 (Stereo)
Nennpegel	-7 dBu
Impedanz	10 kΩ (@ 1 kHz)
Stromversorgung:
Betriebsspannung	±12 V DC (±10%)
Stromaufnahme max	±15 mA
Systemkabelanschlüsse:
Type	Federkraftklemme 2 x 9-pol
Leiterart	starr
Querschnitt min	0,12 mm² / AWG 26
Querschnitt max	0,5 mm² / AWG 20
Erweiterungsanschlüsse:
Art	8-pol Pfostenverbinder
Zweck	Trafo OUT
Allgemein:
zul. Umgebungstemperatur	ca. 0°C ... +55°C
Front	Edelstahl
Gewicht	ca. 70 g

CONTROL OUT

Ausgang:

Art	unsymmetrisch
Nennpegel	± 0 dBu
Übersteuerfestigkeit	15 dB
Nennanschlussimpedanz	>32 Ω
Klirrfaktor	< 0,1% (@ 1kHz)
Übertragungsbereich	40 Hz ... 20 kHz
Fremdspanningsabstand	>80 dB S/N
Anschlüsse	Stereo - Klinkenbuchse 3,5mm
Pegelanzeige:
Anzeigeumfang	-20 ... +3 dB
Abstufung	-20, -10, ±0, +3 dB
Kanalzahl	2 (Stereo)
System - Eingang:
Art	unsymmetrisch
Anzahl	2 (Stereo)
Nennpegel	-7 dBu
Impedanz	ca. 3 kΩ
Stromversorgung:
Betriebsspannung	± 12 V DC (± 10%)
Stromaufnahme max	± 30 mA
Systemkabelanschlüsse:
Type	Federkraftklemme 2 x 9-pol
Leiterart	starr
Querschnitt min	0,12mm2 / AWG 26
Querschnitt max	0,5mm2 / AWG 20
Erweiterungsanschlüsse	-/-
Allgemein:
zul. Umgebungstemperatur	ca. 0°C ... +55°C
Front	Edelstahl
Gewicht	ca. 70 g

REC OUT

PS10

Eingang:
Art	unsymmetrisch
Anzahl	2 (Stereo)
Nennpegel	-7 dBu
Impedanz	10 kΩ (@ 1kHz)
Ausgang:
Art	unsymmetrisch
Anzahl	2 (Stereo)
Nennpegel	0 dBu
max Ausgangspegel	15 dB
min Ausgangspegel	200 Ω (@ -3 dB)
Klirr faktor	< 0,001% (@ 1 kHz)
Übertragungsbereich	40 Hz ... 50 kHz
Fremdspannungsabstand	>90 dB S/N
Anschluss A	Stereo - Klinkenbuchse 3,5mm
Anschluss B	Stereo - Cinchbuchsen (RCA)

Stromversorgung:

Betriebsspannung	± 12 V DC (± 10%)
Stromaufnahme max	± 6 mA

Versorgungsanschluss:

Art	vorkonfektioniertes Kabel
Länge	20 cm
Stecker	JST 5-pol

Erweiterungsanschlüsse:

Art	8-pol Pfostenverbinder
Zweck	Trafo OUT

Allgemein:

zul Umgebungstemp	ca. 0°C ... +55°C
Front	Edelstahl
Gewicht	ca. 70 g

Netzeingang:

Netzspannung	230 V AC typ.
	184 ... 264 V Bereich
Netzfrequenz	47 ... 63Hz
Aufnahmeleistung	max 12 W
Absicherung	interne Polyfuse
Anschlüsse	Schraubklemmen für L / N / PE
Querschnitt min	0,75 mm²
Querschnitt max	1,5 mm²

Ausgang:

Ausgangsspannung	± 12 V DC (± 3%)
Ausgangsstrom max	± 250 mA
Schutzschaltungen	kontinuierlich gegen Kurzschluss und Leerlauf
Ripple	< 5 mV eff.
Anschlüsse	Schraubklemmen für +12V / 0V / 0V / -12V
Querschnitt min	0,14 mm²
Querschnitt max	1,5 mm²
Systemkabelanschlüsse	-/-

Allgemein:

zul. Umgebungstemperatur	ca. 0°C ... +55°C
Front	Edelstahl
Gewicht	ca. 200 g

TRAFO IN

Eingang:

Art	symmetrisch
Anzahl	2 (Stereo)
Nennpegel	± 0 dBu
max Eingangspegel	+ 10 dBu

Ausgang:

Art	Trafo - symmetrisch erdfrei
Anzahl	2 (Stereo)
Nennpegel	± 0 dBu
minimale Lastimpedanz	5 kΩ
Klirrfaktor	< 0,005% (@ 1 kHz) / ± 0 d Bu
Übertragungsbereich	10 Hz ... 100 kHz
Übertragungsverhältnis	1:1

Anschlusses:

Art	8-pol. Pfostenverbinder (Buchse)
	Allgemein:
zul. Umgebungstemperatur	ca. 0°C ... +55°C
Gewicht	ca. 30 g

TRAFO OUT

Eingang:

Art	symmetrisch
Anzahl	2 (Stereo)
Nennpegel	±0 dBu
max Eingangspegel	+10 dBu

Ausgang:

Art	trafo – symmetrisch erdfrei
Anzahl	2 (Stereo)
Nennpegel	±0 dBu
minimale Lastimpedanz	600 Ω
Klirrfaktor	< 0,01% (@ 1 kHz) / ± 0 dBu
Übertragungsbereich	30 Hz ... 100 kHz
Übertragungsverhältnis	1:1

Anschlusses:

Art	8-pol. Pfostenverbinder (Buchse)
	Allgemein:
zul. Umgebungstemperatur	ca. 0°C ... +55°C
Gewicht	ca. 30 g

7 Fehlerbehebung

VERLETZUNGSGEFAHR!

Das Gerätarf für die Fehlerbehebung nur von autorisiertem Fachpersonal geöffnet werden!

Fehler	Mögliche Ursache	Abhilfe
kein Ton	Stecker der PSU 10 ist nicht an MASTER control angeschlossen	PSU 10 anschließen
	Spannung an den Modulen kleiner ± 10,9 V	Leitungslänge verringn
	Masspotential nicht vorhanden, metallischer Beidraht abgezwickt	neues CAT5-Kabel verwenden
	Kabel nicht korrekt angeschlossen	Busleitung korrekt anschließen
	Modul LINE OUT ist nicht an Verträger angeschlossen	Ausgangsmodul mit Verträker verbinden
	Mikrofon bzw. Zusammenarbeit ist nicht angeschlossen	Mikrofon bzw. Zusammenarbeit mit Gerät verbinden
	Wahlschalter an MIC/LINE oder MIC/ZOOM steht auf LINE-Eingang	Wahlschalter auf MIC stellen
	Lautstärkeregler sind auf Minimum gestellt	Lautstärkeregler aufdrehen
	Phantomspeisung ist ausgeschaltet	Phantomspeisung für Kondensatormikrofone einschalten
verzerte Signalwiedergabe	Lautstärkeregler sind zu welt aufgedreht	Lautstärke zurück regeln
	Eingangssignal hat zu hohen Pegel	Eingangssignal dämpfen
	Wahlschalter an MIC/LINE oder MIC/ZOOM steht auf MIC-Eingang	Wahlschalter auf LINE stellen
undefinierbare Fehlfungtionen	Spannung an den Modulen kleiner ± 10,9 V	Leitungslänge verringn
	Kabel nicht korrekt angeschlossen	Busleitung korrekt anschließen
	Masspotential nicht vorhanden, metallischer Beidraht abgezwickt	neues CAT5-Kabel verwenden
	Brummschleife durch Erdverschleifung externer Geräte	Übertragermodule TRAFO IN, bzw. TRAFO OUT verwenden

Falls der Fehler troz dieser Anweisungen weiter besteht, melden Sie sich umgehend bei AKG Acoustics GmbH, oder Ihr hem AKG-Handler.

8 Copyright

Copyright © AKG Acoustics GmbH 2009 - 2010

Dieses Handbuch bzw. diese Dokumentation ist urheberrechtlich geschützt.

Das Kopieren oder Vervielfältigen in jeglicher Form, im Ganzen, oder in Teilen, ist nur mit der Zustimmung durch die AKG Acoustics GmbH gestattet.

Bei der Zusammenstellung these Handbuchs wurde jeder Anstrengung unternommen, um die Richtigkeit des Inhaltes saferzustellen. Die AKG Acoustics GmbH übernimmt keine Haftung für die Richtigkeit des Inhaltes these Handbuches, bzw. dieser Dokumentation. Des Weiteren halten sich die AKG Acoustics GmbH das Recht vor, these Handbuch, bzw. diese Dokumentation ohne vorherige Ankündigung zu ändern.

In dieser Handbuch werden auch optionale Hardwaremodule beschreiben, die nicht in der Grundversion enthalten sind.

Aufgrund der in dieser Handbuch enthaltenen Beschreibungen aller optionalen Hardwaremodule besteht kein Anspruch, dass diese Module auch in dem von Ihnen erworbenen Hardwarepaket enthalten sind.itte informieren Sie sich uber die optionalen Hardwaremodule.

Table of Contents

Mikrofone · Kopflörer · Drahtlosmikrofone · Drahtloskopflörer · Kopfsprechgarnituren · Akustische Komponenten

Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components
