MODE D'EMPLOI KH 2074 EBENCH

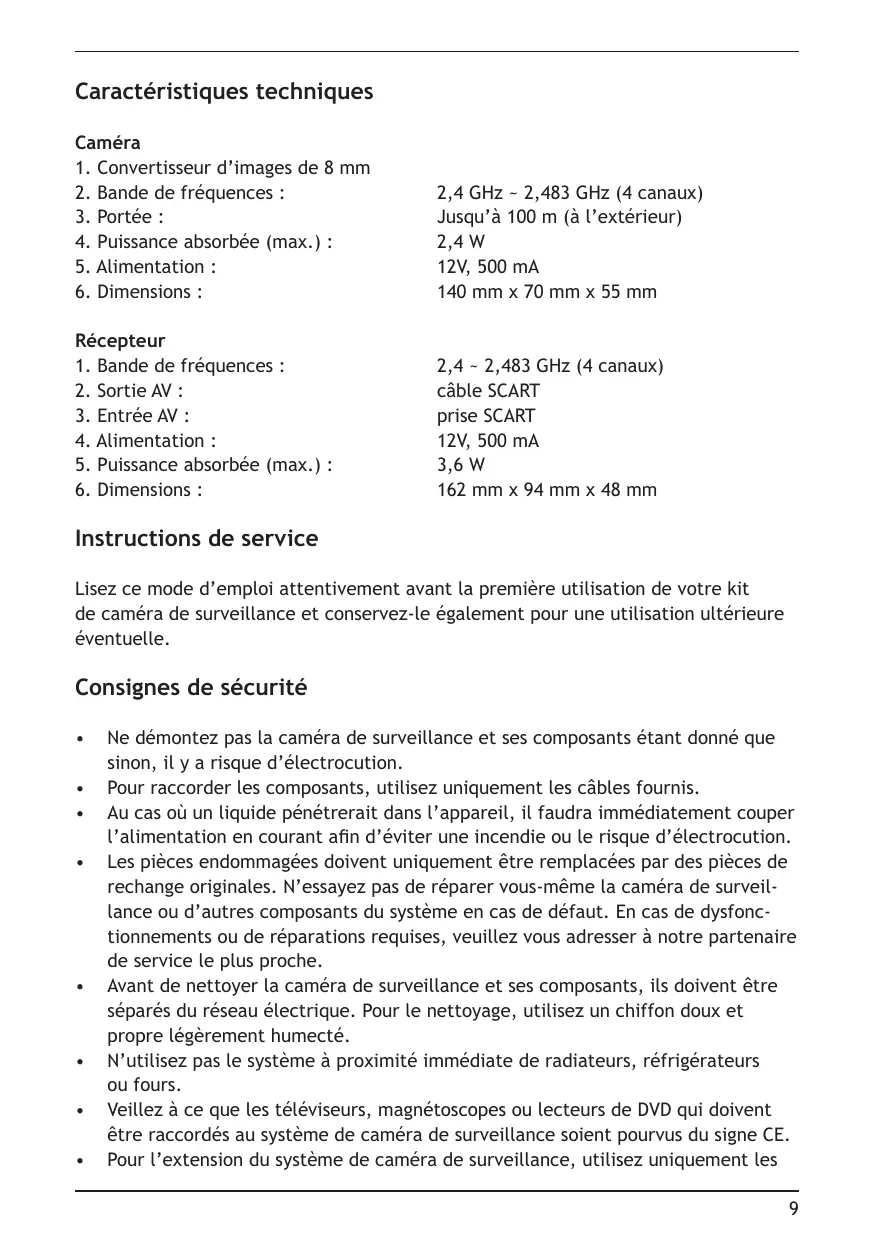

Caracteristiques techniques

Caméra

1. Convertisseur d'images de 8 mm

2. Bande de fréquences :

2,4 GHz 2,483 GHz (4 canaux)

1. Portée :

Jusqu'à 100 m (à l'extérieur)

1. Puisance absorbee (max.) :

2,4W

1. Alimentation :

12V, 500 mA

1. Dimensions :

140 mm × 70 mm × 55 mm

Récepteur

1. Bande de fréquences :

2,4~2,483 GHz (4 canaux)

2.SortieAV:

cable SCART

1. Entreé AV :

prise SCART

1. Alimentation :

12V, 500 mA

1. Puisance absorbee (max.) :

3,6 W

1. Dimensions :

162mm× 94mm× 48mm

Instructions de service

Lisez ce mode d'emploi attentivement avant la première utilisation de votre kit deamera de surveillance et conservez-le également pour une utilisation ultérieure éventuelle.

Consignes de sécurité

• Ne démontez pas laamera de surveillance et ses composants étant donné que sinon, il y a risque d'électrocution.
  Pour raccorder les composants, utilisez uniquement les câbles fournis.
  Au cas ou un liquide pénétrait dans l'appareil, il faudra immédiatement couper l'alimentation en courant afin d'éviter une incendie ou le risque d'électrocution.
• Les pièces endommagées doivent uniquement être replacées par des pièces de rechange originales. N'essayez pas de réparer vous-même laamera de surveillance ou d'autres composants du système en cas de défaut. En cas de dysfonctionnements ou de réparations requises, veuillez vous adresser à notre partenaire de service le plus proche.
• Avant de nettoyer laamera de surveillance et ses composants, ils doivent être séparés du réseau électrique. Pour le nettoyage, utilisez un chiffon doux et propre légarement humecté.
• N'utilise pas le système à proximé immediate de radiateurs, réfrigerateurs ou fours.
  Veilz à ce que les téléviseurs, magnétoscopes ou lecteurs de DVD qui doivent être raccordés au système deamera de surveillance soient pourvus du signe CE.
  Pour l'extension du système de camera de surveillance, utilisez uniquement les

accessoires d'origine eBench afin d'éviter l'endommagement des apparciels et des risques éventuels pour votre sécurité.

• Notre kit deamera de surveillance correspond à toutes les directives européennes relatives aux installations de radio et à l'antiparasitage ; il est toute fois possible que d'autres apparèils doivent lieu à des perturbations.
• Nous n'assumons pas la responsabilité pour les dommages de l'appareil resultant d'un maniement inapproprié.

Volume de livraison

1 camera
1 récepteur
1 support mural
2 antennes de 2,4 GHz
2 adaptateurs secteur (12 V ~ 500 mA)
1 cable SCART (1,5 m)

Éléments de commande et prises sur laamera

A) Convertisseur d'images de 8 mm
B) Protection de l'objectif résistant à l'eau
C) Microphone
D) Câble de raccordement électrique de 12 V

Eléments de commande sur le récepteur

E) Mise en / hors circuit (commutation sur la source AV)
F) Lampe tímoin de fonction à LED rouge
G) Indicateur de canal à LED rouge
H) Câble avec sortie SCART
I) Antenne de 2,4 GHz
J) Entreev AV, SCART
K) Prise 12 V pour le raccordement électrique

Raccordement des composants

Branchez d'abord les antennes aux prises situées au dos du récepteur et de laamera et assurez-vous qu'elle sont bien connectées. Assemblez les trois parties du support mural (voir figure ①). Fixez le support mural ensuite au moyen du matériel de fixation fourni sur un mur approprié; placez ensuite laamera sur la vis sans tête se trouvant à l'extrémité supérieure du support et fixez-la au moyen de la vis moletée (voir figure ②). Fixez laamera dans la position souhaïée en utilisant la vis papillon. Reliez maintainant le cable de raccordement électrique avec le cable de courant de l'adaptateur secteur et enfiche celui-ci finalement dans une prise de courant.

Raccordez le récepteur à un télévisuer en utilisant le cable SCART, branche le cable de raccordement électrique de l'adaptateur secteur au récepteur et reliez l'adaptateur secteur à une prise de courant. Lorsque le récepteur est mis en circuit, la LEC de contrôle en face avant indique qu'il est prét à fonctionner.

Remarque : à l'air libre, la portée d'émission de laamera s'éleve à 100 mètes au maximum ; à l'intérieur de batiments, elle dépend fortement des matérielles de construction utilisés.

Conseil : Lorsque vous téléviseur ne dispose que d'une seule prise SCART et que vous désirez utiliser, autrevez nouvelleamera de surveillance eBench, encore d'autres appeareils (magnétoscope, lecteur de DVD, etc...), vous pouvez raccorder le récepteur de votre système deamera de surveillance entre le magnétoscope ou le lecteur de DVD et le téléviseur. Pour ce faire, raccordez le cable SCART du récepteur au téléviseur et le cable SCART du magnétoscope ou du lecteur DVD au récepteur. Lorsque le récepteur est en circuit, il y a réception du signal de laamera ; le signal du magnétoscope ou du lecteur DVD est alors interrompu. Lorsque le récepteur est hors circuit, le téléviseur reçoit de nouveau de signal AV.

Après avoir relié tous les composants, il faut ajuster laamera et le récepteur sur le même canal.

Sélection du canal sur laamera

Retirez le cache en caoutchouc du selecteur de canal au dos de laamera. Sélectionnez le canal souhaité en déplaçant le selecteur. Remettez ensuite le cache en place.

Sélection du canal et de l'intervalle sur le récepteur

Selectionnez le canal souhaité en plaçant le commutateur correspondant au dos de l'appareil sur ON (voir figure 3).

Le récepteur peut receivevoir les signaux de quatre caméras au maximum. Si vous avez réglé le canal 1 pour la premièreamera, vous devrez régler les canaux 2-4 pour les caméras supplémentaires. Lorsque vous exploitez plusieurs caméras, le commutateur « T » au dos du récepteur vous permet de modifier l'intervalle avec lequel le récepteur change de canal (4 ou 8 secondes), c.-à-d. l'intervalle dans lequel il commute entre les images des différentes caméras.

Lorsque l'appareil est en circuit, une LED rouge sur la face avant du récepteur indique en clignotant les canaux qui ont été régés. Lorsque le canal 1 a été sélectionné, la LED clignote une fois toutes les 4 ou 8 secondes en fonction de l'intervalle régé. Lorsque les canaux 1 et 2 par exemple sont régés, la LED clignote une fois et, après 4 ou 8 secondes, deux fois, etc....

Réglage de la netteté d'image

Tournez la protection de l'objectif (voir figure 4) dans le sens contraire des aiguilles d'une montre, jusqu'à la butée et retirez-la. Tournez ensuite la bague de foyer vers la gauche ou la droite jusqu'à ce que l'image soit nette. Remettez la protection de l'objectif en place en la posant sur l'objectif et en la tournant vers la droite.

Elimination d'erreurs

Problème

Pas d'image ou pas de son.

Solution possible

a) Assurez-vous que les deux apparèils sont en circuit.
b) Contrôlez si tous les câbles et fiches sont bien raccordés.
c) Vérifiez que le récepteur et laamera sont ajustés sur le même canal.

Problème

Image et/ou son perturbés.

Solution possible

a) Vérifiez que les deux antennes sont orientées de façon identique.
b) Réduisez la distance entre laamera et le récepteur. A l'extérieur, la portée de la transmission sans fil s'éleve à 100 mètres au maximum; à l'intérieur deBATiments, elle dépend des matériaux de construction utilisés.
c) Au cas où un four à micro-ondes ou un autre apparil electromagnétique serait en service, arrêtez-le et contrôlez de nouveau votre système de surveillance paramera.
d) Changez le canal regle sur laamera et le recepteur, commutez donc tous les deux par exemple sur le canal 3 ou 4 ; voirlez à ce que laamera et le recepteur soient toujours ajustés sur le même canal.

Déclaration de conformité

Nous, la Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Allemagne, déclarons par la présente que ce produit est conforme à toutes les normes et prescriptions de sécurité internationales applicables ainsi qu'aux directives CE.

Type d'appareil : KH 2074

Bochum, 31.05.2003

Hans Kompernaß

• Gérant -
