KH 2074 - Überwachungskamera EBENCH - Kostenlose Bedienungsanleitung

Produkttyp	Drahtlose Überwachungskamera
Marke	EBENCH
Modell	KH 2074
Frequenzband	2,4 GHz – 2,483 GHz (4 Kanäle)
Maximale Außenreichweite	100 m
Leistungsaufnahme (Kamera)	2,4 W
Stromversorgung (Kamera)	12 V, 500 mA
Abmessungen (Kamera)	140 × 70 × 55 mm
Leistungsaufnahme (Empfänger)	3,6 W
Stromversorgung (Empfänger)	12 V, 500 mA
Abmessungen (Empfänger)	162 × 94 × 48 mm
Videoausgang	SCART
Videoeingang	SCART
Anzahl unterstützter Kameras	Bis zu 4
Schaltintervall	4 oder 8 Sekunden
Integriertes Mikrofon	Ja
Objektivschutz	Wasserbeständig
Bildwandler	8 mm
Packungsinhalt	1 Kamera, 1 Empfänger, 1 Wandhalterung, 2 Antennen, 2 Netzadapter, 1 SCART-Kabel
Pflege	Mit einem leicht angefeuchteten, weichen Tuch reinigen; vorher Netzstecker ziehen
Sicherheit	Nicht zerlegen; nur Originalersatzteile verwenden
Reparierbarkeit	An einen autorisierten Servicepartner übergeben

Häufig gestellte Fragen - KH 2074 EBENCH

Wie verbinde ich die Kamera mit dem Empfänger?

Schließen Sie die Antennen an Kamera und Empfänger an. Verbinden Sie die Kamera über den Netzadapter mit 12V. Verbinden Sie den Empfänger mit dem mitgelieferten SCART-Kabel mit dem Fernseher und schließen Sie seinen Netzadapter an.

Wie wähle ich den Kanal an der Kamera aus?

Entfernen Sie die Gummiabdeckung des Kanalwählers auf der Rückseite der Kamera, wählen Sie mit dem Schalter den gewünschten Kanal (1-4) und setzen Sie die Abdeckung wieder auf.

Wie wähle ich den Kanal am Empfänger aus?

Stellen Sie den entsprechenden Schalter auf der Rückseite des Empfängers für den gewünschten Kanal auf ON. Für den Einsatz mit mehreren Kameras stellen Sie die Kanäle 2-4 für die zusätzlichen Kameras ein.

Was tun, wenn ich kein Bild und keinen Ton erhalte?

Überprüfen Sie, ob beide Geräte eingeschaltet sind und alle Kabel richtig angeschlossen sind. Stellen Sie sicher, dass Kamera und Empfänger auf demselben Kanal eingestellt sind.

Was tun, wenn Bild oder Ton gestört sind?

Überprüfen Sie, ob die Antennen gleich ausgerichtet sind. Verringern Sie den Abstand zwischen Kamera und Empfänger. Schalten Sie elektromagnetische Geräte in der Nähe aus (Mikrowelle). Wechseln Sie den Kanal an beiden Geräten.

Wie hoch ist die maximale Übertragungsreichweite?

Im Außenbereich kann die Reichweite bis zu 100 Meter betragen. Im Innenbereich hängt sie von den Baumaterialien ab und kann geringer sein.

Kann ich mehrere Kameras mit demselben Empfänger verwenden?

Ja, der Empfänger kann die Signale von bis zu 4 Kameras empfangen. Jede Kamera muss auf einen anderen Kanal (1-4) eingestellt werden und die entsprechenden Kanäle am Empfänger aktiviert werden.

Wie stelle ich die Bildschärfe ein?

Drehen Sie den Objektivschutz gegen den Uhrzeigersinn bis zum Anschlag, entfernen Sie ihn, drehen Sie dann den Fokusring, bis das Bild scharf ist. Setzen Sie den Schutz wieder auf.

Wie reinige ich das Gerät?

Trennen Sie die Geräte vor der Reinigung immer vom Netz. Verwenden Sie ein leicht angefeuchtetes, weiches und sauberes Tuch. Verwenden Sie keine Scheuermittel.

Was tun bei einer Fehlfunktion?

Versuchen Sie nicht, das Gerät selbst zu reparieren. Ersetzen Sie beschädigte Teile nur durch Originalersatzteile und wenden Sie sich an unseren autorisierten Servicepartner.

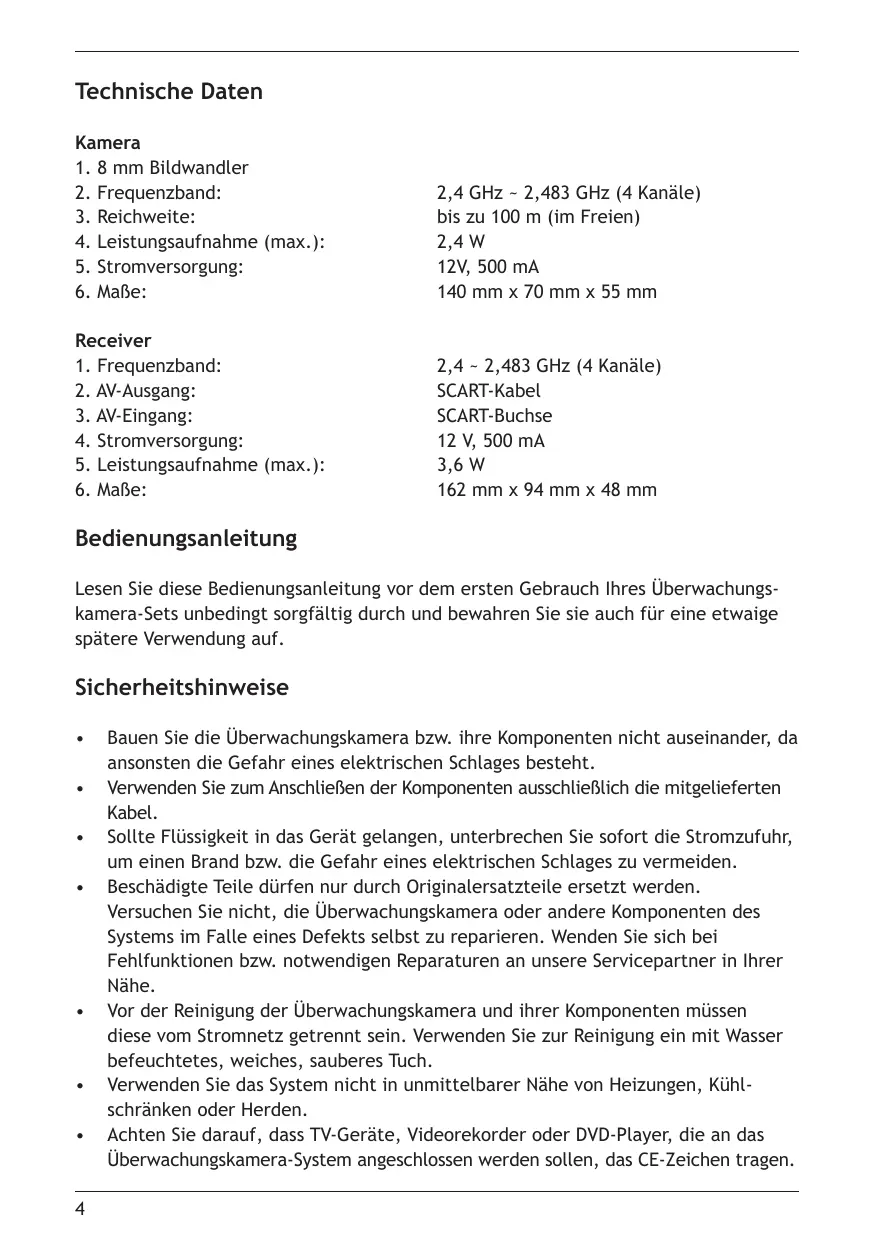

BEDIENUNGSANLEITUNG KH 2074 EBENCH

1. 8 mm Bildwandler

2. Frequenzband:

2,4 GHz ~ 2,483 GHz (4 Kanäle)

1. Reichweite:

bis zu 100 m (im Freien)

1. Leistungsaufnahme (max.):

2,4W

1. Stromversorgung:

12V, 500 mA

1. Maße:

140 mm × 70 mm × 55 mm

Receiver

1. Frequenzband:

2,4~2,483 GHz (4 Kanäle)

1. AV-Ausgang:

SCART-Kabel

1. AV-Eingang:

SCART-Buchse

1. Stromversorgung:

12 V, 500 mA

1. Leistungsaufnahme (max.):

3,6 W

1. Maße:

162 mm × 94 mm × 48 mm

Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch Ihres Überwachungskamera-Sets unbedingt sorgfältig durch und bewahren Sie sie auch für eine etwaige spätere Verwendung auf.

Sicherheitshinweise

• Bauen Sie die Überwachungskamera bzw. ihre Komponenten nicht auseinander, da ansonsten die Gefahr eines elektrischen Schlages besteht.
• Verwenden Sie zum Anschlieben der Komponenten ausschließlich die mitgelieferten Kabel.
• Sollte Flüssigkeit in das Gerät gelangen, unterbrechen Sie sofort die Stromzufuhr, um einen Brand bzw. die Gefahr eines elektrischen Schlages zu vermeiden.
• Beschädigte Teile)dürfen nur durch Originalersatzteile ersetzt werden. Versuchen Sie nicht, die Überwachungskamera oder andere Komponenten des Systems im Falle eines Defekts selbst zu reparieren. Wenden Sie sich bei Fehlfunktionen bzw. notwendigen Reparaturen an unsere Servicepartner in Ihrer Höhe.
• Vor der Reinigung der Überwachungskamera und ihrer Komponenten müssen diese vom Stromnetz getrennt sein. Verwenden Sie zur Reinigung ein mit Wasser befeuchtetes, weiches, sauberes Tuch.
• Verwenden Sie das System nicht in unmittelbarer Höhe von Heizungen, Kuhl-schränken oder Herden.

• Achten Sie darauf, dass TV-Geräte, Videorekorder oder DVD-Player, die an das Überwachungskamera-System angeschlossen werden sollen, das CE-Zeichen/TRagen.

• Verwenden Sie bei der Erweiterung des Überwachungskamera-Systems nur Originalzubehör von eBench, um Beschädigungen der Geräte und eventuelle Gefahren für ihre Sicherheit zu vermeiden.

• Ihr Überwachungskamera-Set entspricht samentlichen europäischen Richtlinien zu Funkanlagen und Funkentstörung; davon ist es möglich, dass Störungen durch andere Geräte vorkommen.
• Es wird keine Garantie oder Haftung für Schäden am Gerät übernommen, die aus unsachgemäßer Handhabung resultieren.

Lieferumfang

1 Kamera
1 Receiver
1 Wandhalterung
2 2,4 GHz-Antennen
2 Netzadapter (12V 500mA)
1 SCART-Kabel (1,5m)

Bedienelemente und Anschlüsse an der Kamera

A) 8 mm-Bildwandler
B) Wasserfester Objektivschutz
C) Mikrofon
D) 12 V-Stromanschlusskabel

Bedienelemente am Receiver

E) Einsatzen/Ausschalten (Umschaltung auf die AV-Quelle)
F) Rote LED-Funktionskontrollleuchte
G) Rote LED-Kanal-Anzeige
H) Kabel mit SCART-Ausgang
I) 2,4 GHz Antenna
J) AV-, SCART-Eingang
K) 12 V-Buchse für den Stromanschluss

Anschlieben der Komponenten

Bringen Sie zunachst die Antennen an den Buchsen an der Rückseite des Receivers und der Kamera an und vergewisern Sie sich, dass diese fest sitzen. Fügen Sie die drei Teile der Wandhalterung zusammen (s. Abbildung ①). Bringen Sie die Wandhalterung anschließend mit dem mitgelieferten Befestigungsmaterial an einer geeigneten Wand an; setzen Sie dann die Kamera auf den Gewindestift am oberen Ende des Halters auf und drehren Sie sie mit der Rändelschraube fest (s. Abbildung ②). Fixieren Sie die Kamera mit der Flügelschraube in der gewünschten Position. Verbinden Sie nun das

Stromanschlusskabel mit dem Stromkabel des Netzadapters und stecken Sie diese schließlich in eine Steckdose ein.

Schließen Sie den Receiver mit dem SCART-Kabel an ein Fernsehgerät an, verbinden Sie das Stromanschlusskabel des Netzadapters mit dem Receiver und stecken Sie den Netzadapter in eine Steckdose ein. Wir der Receiver eingeschaltet, zeigt eine rote Kontroll-LED auf der Vorderseite die Betriebsbereitschaft an.

Hinweis: Im Freien beträgt die Sendereichweite der Kamera bis zu 100 Meter, innerhalb von Gebäuden hangt sie stark von den verwendeten Baumaterialien ab.

Tipp: Falls Ihr Fernseher nur über einen SCART-Anschluss verfügt und Sie über diesen neben ihrer neuen eBench-Überwachungskamera noch andere Geräte betreiben möchten (Videorekorder, DVD-Player etc.), so konnen Sie den Receiver Ihres Überwachungskamera-Systems auch zwischen Videorekorder bzw. DVD-Player und Fernseherigkeit anschließen. Dazu schlieben Sie das SCART-Kabel des Receivers an den Fernseher und den Videorekorder bzw. DVD-Player per SCART-Kabel an den Receiver an. Ist der Receiver eingeschaltet, wird das Signal der Kamera empfangen; das Signal des Video- bzw. DVD-Gerätes ist nun unterbrochen. Ist der Receiver ausgeschaltet, empfängt der Fernseher wieder das AV-Signal.

Nachdem Sie nun alle Komponenten miteinander verbunden haben, müssen Kamera und Receiver auf den gleichen Kanal eingestellt werden.

Kanalwahl and der Kamera

Entfernen Sie die Gummi-Abdeckung über dem Kanal-Wahlschalter auf der Rückseite der Kamera. Wahlen Sie den gewünschten Kanal, indem Sie den Schalter verschiben. Bringen Sie anschließend die Abdeckung wieder an.

Kanal- und Intervallauswahl am Receiver

Wahlen Sie den gewünschten Kanal, indem Sie den entsprechenden Schalter auf der Rückseite des Gerätes auf ON schieben (s. Abbildung 3).

Der Receiver empfängt die Signale von bis zu vier Kamas. Haben Sie für die erste Kamera Kanal 1 gewählt, so müssen Sie für weitere Kamas entsprechend die Kanäle 2-4 einstellen. Werden mehrere Kamas betrieben, können Sie mit dem Schalter „T" auf der Rückseite des Receivers das Interval wechseln, mit dem der Receiver den Kanal wechselt (4 oder 8 Sekunden), d.h. zwischen den Bildern der einzelnen Kamasumschaltet.

Eine rote LED auf der Vorderseite des Receivers besteht bei eingeschaltetem Gerät durch Blinken an, welche Kanäle eingestellt sind. Ist Kanal 1 gewählt, so blinkt die

LED einzel - abhängig vom eingestelltten Intervall alle vier oder 8 Sekunden. Sind zum Beispiel die Kanäle 1 und 2 eingestellt, so blinkt die LED einzel und nach vier bzw. 8 Sekunden zweimal usw.

Einstellen der Bildschärfe

Drehen Sie den Objektivschutz (s. Abbildung 4) gegen den Uhrzeigersinn bis zum Anschlag undnehmen Sieihn ab. Drehen Sie dann den Fokusring nach links bzw. rechts, bis das Bild scharf ist. Bringen Sie nun den Objektivschutz wieder an, indem Sieihn auf das Objektiv setzen und nach rechts drehen.

Fehlerbehebung

Problem

Kein Bild oder kein Ton.

Mögliche Lösung

a) Vergewissern Sie sich, dass beiden Geräte eingescheltet sind.
b) Kontrollieren Sie, ob alle Kabel und Stecker fest sitzen.
c) Prüfen Sie, ob Receiver und Kamera auf den gleichen Kanal eingestellt sind.

Problem

Störungen in Bild und/oder Ton.

Mögliche Lösung

a) Prüfen Sie, ob bereits Antennen gleich ausgerichtet sind.
b) Verringern Sie den Abstand zwischen Kamera und Receiver. Im Freien beträgt die Reichweite der Funk-Übertragung bis zu 100 Meter, innerhalb von Gebäuden hangt sie stark von den verwendeten Baummaterialien ab.
c) Falls eine Mikrowelle oder ein anderes elektrö-magnetisches Gerät in Betrieb ist, stellen Sie es aus und prüfen Sie Ihr Überwachungssystem noch einmal.
d) Wechseln Sie den eingestellten Kanal an Kamera und Receiver, schalten Sie also beispielsweise bereits auf Kanal 3 oder 4; beachten Sie, dass Kamera und Receiver stets auf den gleichen Kanal eingestellt sein,Müssen.

Konformitätserklarung

Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Deutschland, erklären hiermit für diesen Produkt die Übereinstimmung mit allen anwendbaren internationalen Sicherheitsnormen, Vorschriften sowie EG-Richtlinien.

Geratotyp/Type: KH 2074

Bochum, 31.05.2003

Hans Kompernaß

• Geschäftsführer
