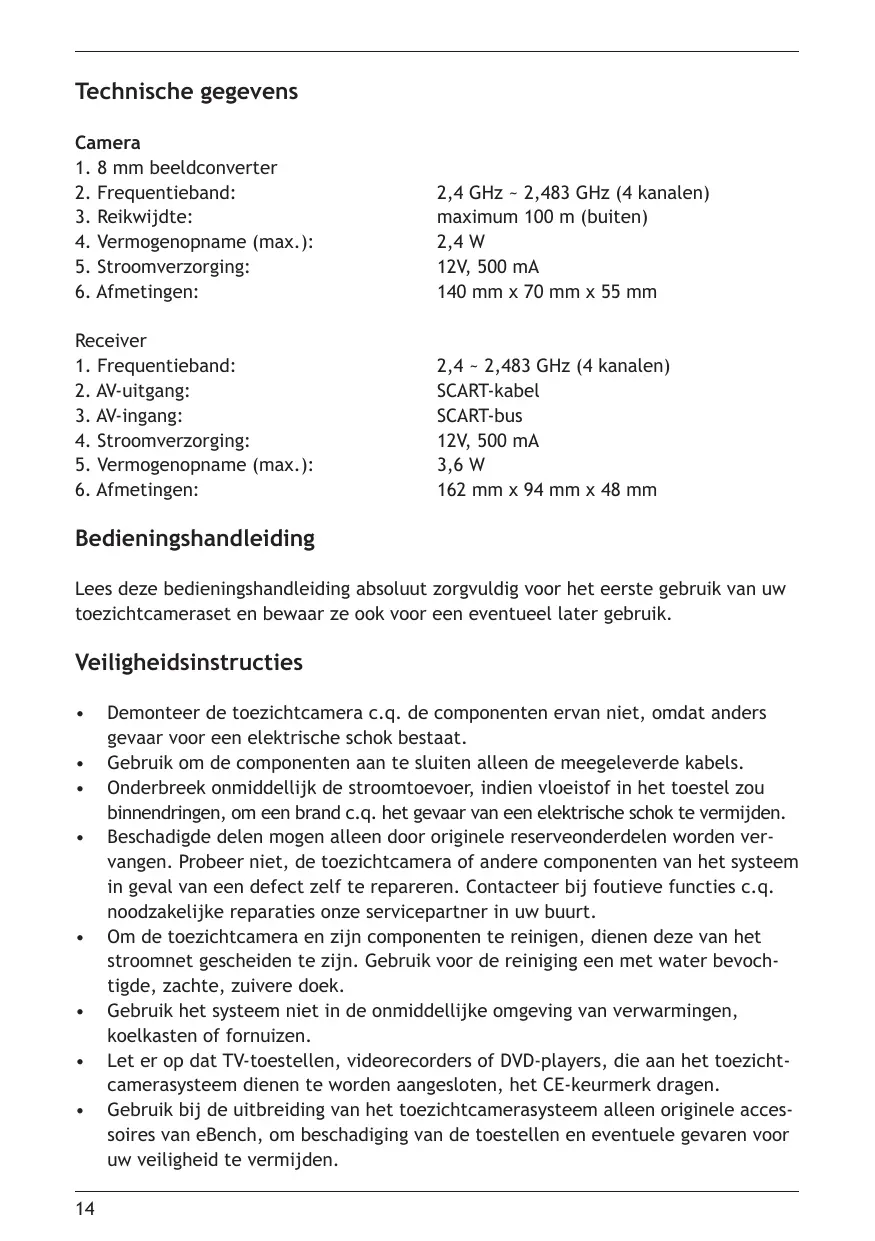

GEBRUIKSAANWIJZING KH 2074 EBENCH

1. 8 mm beeldconverter

2. Frequentieband:

2,4 GHz ~ 2,483 GHz (4 kanalen)

1. Reikwijdte:

maximum 100m (buiten)

1. Vermogenopname (max.):

2,4W

1. Stroomverzorging:

12V, 500 mA

1. Afmetingen:

140 mm × 70 mm × 55 mm

Receiver

1. Frequentieband:

2,4~2,483 GHz (4 kanalen)

1. AV-uitgang:

SCART-kabel

1. AV-ingang:

SCART-bus

1. Stroomverzorging:

12V, 500 mA

1. Vermogenopname (max.):

3,6 W

1. Afmetingen:

162mm× 94mm× 48mm

Bedieningshandleiding

Lees deze bedieningshandleiding absolut zorgvuldig voor het eerste gebruik van uw toezichtcameraset en bewaar ze ook voor een eventueel later gebruik.

Veiligheidsinstructies

• Demonteer de toezichtcamera c.q. de componenten ervan nicht, sondern anders gevaar voor een elektrische schok bestaat.
• Gebruik om de componenten aan te sluiten alleen de meegeleverde kabels.
• Onderbreek onmiddelijk de stroomtoevoer, indien vloeistof in het toestel zou binnendringen, om een brand c.q. het gevaar van een elektrische schok te vermiiden.
• Beschadigde delenogens alleen door originele reserveonderdelen worden verwangen. Probeer Niet, de toezichtcamera of andere componenten van het systeme in geval van een defect zelf te repareren. Contacteer bij foutieve functies c.q. moodzakelijkere reparaties once servicepartner in uwbuurt.
• Om de toezichtcamera en zijn componenten te reinigen, dieren deze van het stroomnet gezehden te zich. Gebruik voor de reiniging een met water bevochtigde, zachte, zuivere doek.
• Gebruik het systeme Niet in de onmiddelijkke omgeving van verwarmingen, koelkasten of fornuizen.
• Let er op dat TV-toestellen, videorecorders of DVD-players, die aan het toezicht-camerasystem dienen te worden aangesloten, het CE-keurmerk dragen.

• Gebruik bij de uitbreiding van het toezichtcamerasystem een alleen originele accessoires van eBench, om beschadiging van de toestellen en eventuele bevaren voor uw verilgheid te vermijden.

• Uw toezichtscamera-set voldoet aan alle Europese richtlijnen voor radiozendinstallaties en ontstoring; desondanks is het möglichk, dat storingen door andere toestellen voorkomen.

• Wij verlenen geen garantie enijken Niet aansprakelijk voor schade aan het toestel, dieuit ondeskundige behandelingeulteert.

Leveringsomvang

1 camera
1 receiver
1 wandhouser
2 2,4 GHz-antennes
2 netadapters (12 V - 500 mA)

1 SCART-kabel (1,5m)

Bedieningselementen en aansluitingen aan de camera

A) 8mm beeldconverter
B) Waterbestendige objectiefbeveiliging
C) Microfoon
D) 12V stroomaansluitingskabel

Bedieningselementen aan de receiver

E) Inschakelen/Uitschakelen (omschakeling op de AV-bron)
F) Rood LED-functiecontrollampje
G) Rode LED-kanaalindicatie
H) Kabel met SCART-uitgang
I) 2,4 GHz antenna
J) AV-, SCART-ingang
K) 12 V bus voor de stroomaansluiting

Aansluiten van de componenten

Sluit eerst de antennes aan in de bussen op de achterkant van de receiver en de camera en zorg ervoor, dat deze vast zitten. Voeg de drie delen van de wandhouder samen (zie afbeelding ①). Monteer aansluitend de wandhouder met het meegeleverde bevestigingsmaterial aan een geschikte wand; plaats dan de camera op de stifttap op de bovenzijde van de houder en schroef de camera vast met de kartelschroef (zie afbeelding ②). Zet de camera met de vleugelschroef in de gewenste stand vast. Verbind nu de stroomaansluitingskabel met de stroomkabel van de net-adapter en sluit tenslotte de netadapter aan op een wandcontactdoos.

Sluit de receiver met de SCART-kabel aan op een tevisietoestel, verbind de stroom-

aansluitingskabel van de netadapter met de receiver en sluit de netadapter aan op een wandcontactdoos. Wanner de receiver worden ingeschakeld, toont een rode controle-LED op de voorkant aan, dat het toestel bedrijfsklaar is.

Instructie: in open lucht bedraagt de zendreikwijdte van de camera maximum 100 meter, in gebouwen is dit erg afhankelijk van de gebruike bouwmaterialien.

Tip: indien uw tevisietoestel slechts over een SCART-aansluiting beschikt en u behaveuw nuiewe toezichtcamera van eBench ook nog andere toestellen wilt gebruiken (videorecorder, DVD-player enz.), dan kunt u de receiver van uw toezicht-camerasystemeik ook tussen de videorecorder c.q. DVD-player en het tevisietoestel aansluiten. Daarvoor sluit u de SCART-kabel van de receiver aan op het tevisietoestel en de videorecorder c.q. de DVD-player met een SCART-kabel aan de receiver. Wanner de receiver ingeschakeld is, worden het signal van de camera ontvangen; het signal van het video- c.q. DVD-toestel is nu onderbroken. Wanner de receiveruitgeschakeld is, ontvangt het tevisietoestel weeher het AV-signaal.

Nadat u alle componenten met elkaar heeft verbonden, dienen camera en receiver op hetzelfde kanaal te worden ingesteld.

Kanaalselectie op de camera

Verwijder de rubberen afdekking boven de kanaalselectieschakelaar op de achterkant van de camera. Selecteer het gewenste kanaal door de schakelaar te verschuiven. Plaats aansluitend de afdekking wee terug.

Kanaal- en intervalselectie op de receiver

Selecteer het gewenste kanaal door de overeenkomstige schakelaar op de achterkant van het toestel op ON te schuiven (zie afbeelding ).

De receiver ontvangt de signalen van maximum vier camera's. Wanner u voor de eerste camera kanaal 1 heeft geseleerd, dient u voor verdere camera's de kanalen 2-4 in te stellen. Wanner meerdere camera's gezruikt worden,kest u met de schakelaar „T" op deijkenkant van het toestel het interval wisselen, waarin de receiver het kanaal wisselt (4 of 8 seconden), d.w.z.:tussen de belden van de afzonderlijke camera's omschakelt.

Een rode LED op de voorkant van de receiver toont bij ingeschakeld toestel door knipperen aan, welke kanalen zijn ingesteld. Wanner kanaal 1 geselecteerd is, knippert de LED eenmaal, afhankelijk van het ingestelde interval, alle vier of acht seconden. Wanner bijvoorbeeld de kanalen 1 en 2ং ingesteld, knippert de LED eenmaal en na vier of acht seconden tweeemaal enz.

Instellen van de beeldscherpte

Draai de objectiefbeveiliging (zie afbeelding 4) gegen de wijzers van de klok in tot aan de aanslag en verwijder de beveiliging. Draai dan de focusring maar links c.q. maar rechts, tot het beeld scherp is. Bevestig nu de objectiefbeveiliging terug door deze op het objectief teplaatsen en�ch rechts te draaien.

Oplossen van fouten

Problem

Geen beeld of geen toon.

Mogelijk oplossing

a) Kijk na, of beiden toestellen ingeschakeld zichn.
b) Controller of alle stekkers en kabels vast zitten.
c) Controller of receiver en camera op hetzelfde kanaal zichin ingesteld.

Probleem

Storingen in beeld en/of toon.

Mogelijk oplossing

a) Controller, of beide antennes hetzelfde gericht zichn.
b) Verminder de afstand:tussen camera en receiver. In open lucht bedraagt de zendreikwijdtete maximum 100 meter, in gebouwen is zij erg afhankelijk van de gebruekte bouwmaterialien.
c) Indien een magnetron of een ander elektromagnetisch toestel in bedrijf is, schakel dit dan uit en controlleruw toezichtsystemn nog een keer.
d) Wissel het ingestelde kanaal op de camera en de receiver, schakel beiden toestellen bijvoorbeeld op kanaal 3 of 4; neem in acht, dat camera en receiver steeds op hetzelfde kanaal ingesteld dienen te zich.

Conformiteitverklaring

Wij, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Duitsland, verklaren hiermee voor dit product de overeenstemming met alle toepasbare internationale veiligheidsnormen, voorschriften alsook de EG-richtlijnen.

Type van het toestel: KH 2074

Bochum, 31.05.2003

Hans Kompernaß

Bedrijfsleider
