MODE D'EMPLOI EQUATEUR 2 THERMOR
Notice d'installation et d'utilisation
Instruction manual
RADIATEUR CHALEUR DOUCE À INERTIE
RADIATEUR CHALEUR Douce à INERTIE
Nous vous remercions de lire attentivement cette notice de façon à :
- rendre votre installation conforme aux normes,
- optimiser les performances de fonctionnement de votre appareil.
Notre responsabilité ne saurait être engagée pour des dommages causés par une mauvaise installation ou par le non-respect des instructions se trouvant dans ce document.
Équateur 2 de 750 à 2000W
couleurs blanc
PROMOTELEC
Sommaire
Modèles Horizontal et Vertical (R4GHD2-Mk22/R4GVD2-MK22)
1 - Installation 3
1.1 - Composition de l'appareil 3 1.2 - Installation de l'appareil 3 1.3 - Fixer le support mural au mur 5 1.4 - Raccorder le radiateur 7 1.5 - Verrouiller l'appareil sur son support mural 8
2 - Prise en main rapide 9
2.1 - Le boîtier de commande 9
2.2 - Mettre l'appareil en marche / arrêt 10
2.3 - Réglage de la température 11
2.4 - Réglage jour et heures 12
2.5 - Réglage de la langue 13
2.6 - Fonctions pratiques 13
3 - Utilisation du Pilotage Intelligent 15
3.1 - Bénéfices du Pilotage Intelligent 15
3.2 - Fonctionnement du Pilotage Intelligent 15
3.3 - Activation du Pilotage Intelligent 15
3.4 - Réglage du Pilotage Intelligent 16
4 - Utilisation hors Pilotage Intelligent 18
5 - Le délestage 24
6 - Entretien 24
7 - En cas de problème 24
8 - Annexe 26
Modèle Bas (R4GBD2-Mk22)
9 - Installation de l'appareil 27
9.1 - Composition de l'appareil 27
9.2 - Installation de l'appareil 27
9.3 - Fixer le support mural au mur 29
9.4 - Raccorder le radiateur 29
9.5 - Verrouiller l'appareil sur son support mural 31
10 - Prise en main rapide 31
10.1 - Le boîtier de commande 31
10.2 - Mettre l'appareil en marche/arrêt 32
10.3 - Activation écran 32
10.4 - Réglage de la température 32
10.5 - Réglage J/H/M 33
10.6 - Réglage de la langue 34
10.7 - Fonctions pratiques 35
11 - Les modes de chauffage - Quand les utiliser ? 37
11.1 - Le mode Confort 37
11.2 - Le mode ECO 39
11.3 - Le mode Hors Gel 40
12 - Programmation de votre radiateur 40
12.1 - Le mode PROG 40
13 - Si vous avez un délesteur 42
14 - Entretien 42
15 - En cas de problèmes 42
16 - Annexe 44
16.1 - Mise en garde 44 16.2 - Identification de l'appareil 44
Prenez le temps de lire la notice de votre radiateur et découvrez les conseils d'utilisation pour améliorer votre bien-être. Conservez la notice, même après l'installation du radiateur.
Nous vous remercions d'avoir choisi cet appareil et de nous avoir ainsi témoigné votre confiance. Le radiateur que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la meilleure qualité et ainsi vous apporter une entière satisfaction.
Quelques conseils :
Lisez la notice avant de commencer l'installation de l'appareil afin de répondre aux prescriptions normatives.
Vérifiez la tension d'alimentation et coupez le courant avant le raccordement de l'appareil.
Conservez la notice, même après l'installation de l'appareil.
Caractéristiques de l'appareil :
CAT C : Appareil satisfaisant à la norme NF Electricité performance selon les critères de la catégorie indiquée.
IP24 : Appareil protégé contre les projections d'eau
Classe II : Double isolation (pas de raccordement à la terre).
IK08 : Tenue aux chocs mécaniques
Appareil conforme à la directive européenne 2002/96/CE (DEEE).
1 - INSTALLATION DE L'APPAREIL

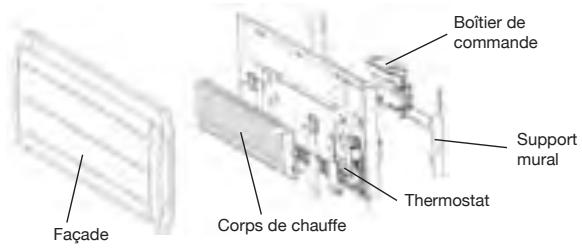

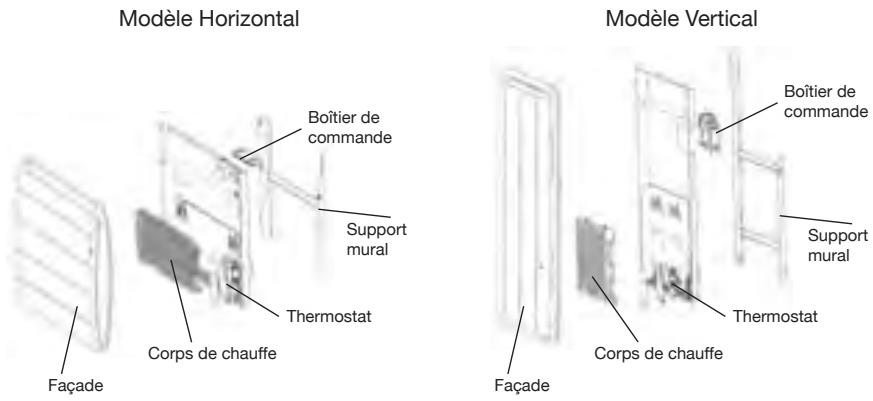

1.1 - Composition de l'appareil
1.2 - Installation de l'appareil
Votre appareil est livré avec son support mural. Le choix des vis et des chevilles dépend cependant de la nature de votre mur et il vous appartient de valider que vous utiliserez les vis et chevilles adaptées en fonction du poids de l'appareil.
Pour faciliter le raccordement, cet appareil a été conçu afin qu'il tienne debout le temps du raccordement et de la pose du support.
Une fois l'appareil posé, vous pouvez retirer le support mural, qui vous servira de gabarit pour le perçage des trous.
1.2.1 - Règles d'installation
Cet appareil a été conçu pour être installé dans un local résidentiel.
L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).

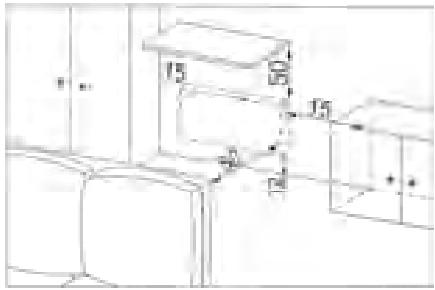

Respectez les distances minimales avec l'ameublement pour l'emplacement de l'appareil (cf. schéma).
Modèle Horizontal
Modèle Vertical
Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa régulation.

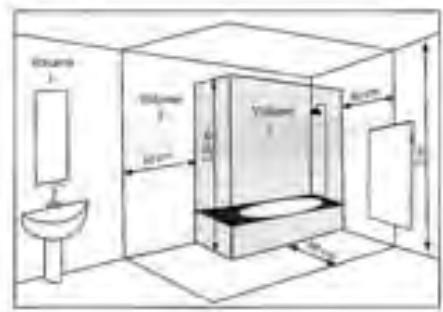

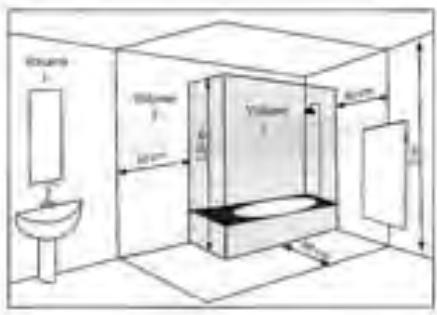

Ne pas installer l'appareil :
- Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc.)
- Sous une prise de courant fixe.
- Dans le volume 1 des salles de bains.
Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l'appareil ne puissent être touchés par une personne dans la baignoire ou la douche.
1.3 - Fixer le support mural au mur
Modèle Horizontal
| 1 | 2 | 3 |
| Posez le support mural au sol.
Repérez les points de perçage A.
Ceux-ci donnant la position des fixations inférieures. | Remontez le support mural en faisant coïncider les points précédemment repérés avec les trous de perçage A.
Pointez les 2 points de perçage B à l'aide d'un stylo. Vous avez ainsi repéré les 4 points de perçage. |
| 3 | Percez les 4 trous et mettez les chevilles adaptées à votre mur (ex. plaque de plâtre, béton).
Positionnez le support mural et vissez. |
Modèle Vertical
1. Posez le support mural au sol. Repérez les points de perçage A. Ceux-ci donnent la position des fixations inférieures.
2.
3. Remontez le support mural en faisant coïncider les points précédemment repérés avec les trous de perçage A. Pointez les 2 points de perçage B à l'aide d'un stylo. Vous avez ainsi repéré les 4 points de perçage.
Percez les 4 trous et mettez les chevilles adaptées à votre mur (ex. plaque de plâtre, béton). Positionnez le support mural et vissez.
NOTA : Dans le cas d'un appareil vertical, veillez à conserver la cale sous l'appareil jusqu'à la mise en place sur le support mural.
Dimensions et poids des appareils
| Modèle horizontal | Modèle vertical |
| Puisances (W) | 750 | 1000 | 1250 | 1500 | 2000 | 1000 | 1500 | 2000 |
| Larg. (mm) | 487 | 635 | 783 | 931 | 1153 | 458 |
| Epaisleur (mm) | 145 | 150 |
| Hauteur (mm) | 607 | 1161 | 1383 | 1605 |
| Poids (kg) | 15 | 21 | 27 | 30 | 40 | 26,2 | 28,4 | 38 |
1.4 - Raccorder le radiateur
L'appareil doit être alimenté en 230V 50 Hz.
L'alimentation du radiateur doit être directement raccordée au réseau après le dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm sans interrupteur intermédiaire (horloge, relais mécanique et statique, thermostat d'ambiance, etc...).

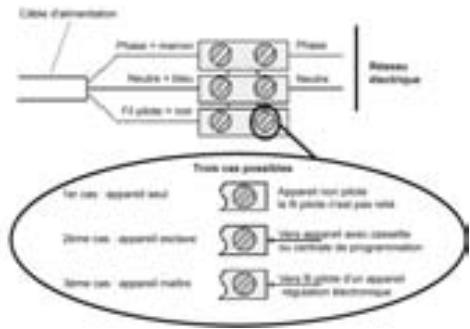

Le raccordement au secteur se fera à l'aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les cuisines, les salles de bains, il faut installer le boîtier de raccordement à au moins 25 cm du sol. L'installation doit être équipée d'un dispositif de protection de type disjoncteur.
Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Le câble d'alimentation doit être remis en place et fixé avec la bride plastique pour assurer le maintien en position du thermostat. Si cette opération n'est pas respectée, il y a risque de danger électrique.
Si l'appareil pilote ou est piloté par un différentiel 30mA (ex : salle de bain), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.
Test de raccordement du fil pilote
Vous pouvez raccorder le fil pilote si votre maison est équipée d'une centrale de programmation, ou d'un gestionnaire d'énergie.
Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :
| Ordres reçus | Absence de courant | 230V pendant 3s | 230V pendant 7s | 230V | -115V négative | +115V positive |
| Signal à transmettre | | 5' | 5' | | | |
| Mode obtenu | CONFORT | CONFORT -1°C | CONFORT -2°C | ECO | HORS GEL | ARRET CHAUFFAGE-DELESTAGE |
Dans le cadre de la programmation par fil pilote ou courant porteur, les ordres hors gel ou délestage sont prioritaires.
Le délai de basculement du mode Confort vers le mode Eco est de l'ordre de 12 secondes.
1.5 - Verrouiller l'appareil sur son support mural

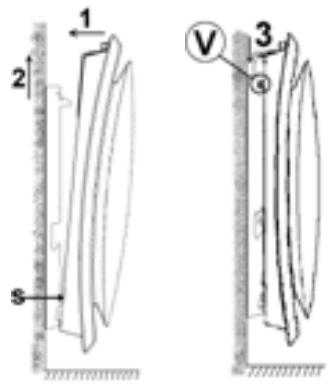

- Poser l'appareil sur le support S selon le schéma.
- Ramener l'appareil vers le support puis le relever (flèches 1 et 2).
- Introduire les pattes du support dans les trous de l'appareil, puis rabaisser (flèche 3).
- Verrouiller en tournant les 2 verrous V d'un demi-tour : votre appareil est fixé.
2 - PRISE EN MAIN RAPIDE
2.1 - Le boîtier de commande

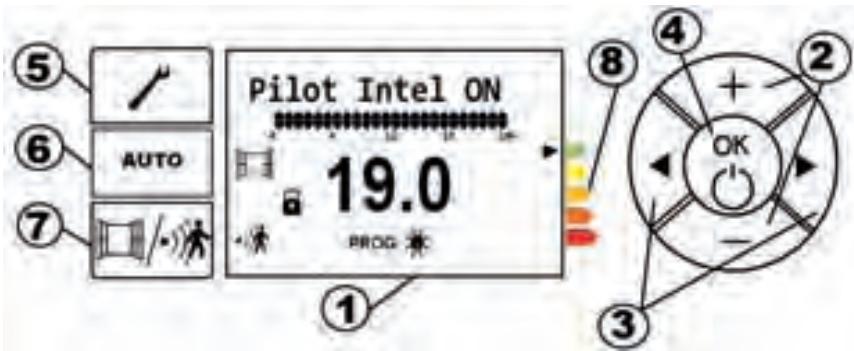

① Écran
② Touches
③ Touches
④ OK/Validation - Arrêt chauffage
⑤ Réglages
⑥ Fonction Pilotage Intelligent
⑦ Aération automatique/Détection de présence
⑧ Indicateur de consommation

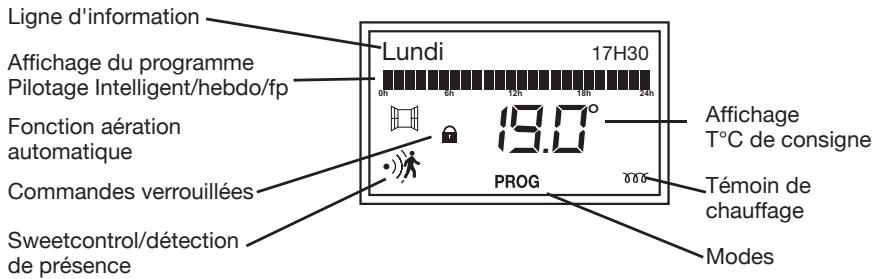

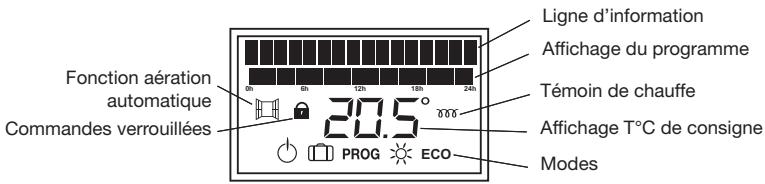

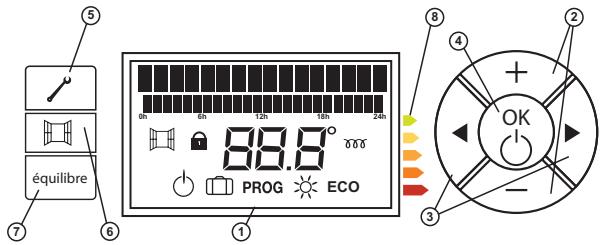

2.1.1 - Description de l'écran du boîtier
2.2 - Mettre en marche/arrêt votre appareil
| A la première mise sous tension, l'écran s'éclaire. | 19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0 | Pilot Intel ON, la fenêtre ouverte et le Sweet Control (détection de présence / absence) s'affichent.
Le pilotage intelligent est activé (voir page 11) |
| Pour désactiver le pilotage intelligent, appuyer sur la touche AUTO. | 19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0
19.0 | |
| Pourmettre en veille le radiateur, appuyer (appui long) sur la touche OK jusqu'à affichage du « OFF ». | OK
- | OFF
Le radiateur affiche OFF » puis s'éteint. |
| Pour allumer le radiateur, appuyer sur la touche | OK
- | Le jour, l'heure et la température comport par défaut à 19°C s'affiche. |
2.2.1 - Activer l'écran
Si l'écran n'est pas rétroéclairé, appuyez sur n'importe quelle touche pour le réactiver.
L'écran s'éclaire.
2.2.2 - Choisir votre mode de chauffage
Lors de la première mise en chauffe, une légère odeur peut apparaître. Elle correspond à l'évacuation des éventuelles traces liées à la fabrication du radiateur et disparaît après quelques instants de fonctionnement.
| Pictogramme | Désignation | Quand utiliser ce mode |
| Confort | Vous étés à la maison. |
| Ecco | Eco | Vous étés absents pour 2 à 48 h ou vous dormez. |
| Hors Gel | Vous étés absent plus de 48h ou hors saision de chauffe. La température Hors Gel est fixée à 7°C ± 3 environ et ne peut être modifiée. |
| Confort -1 | Ces modes de chauffage sont accessibles uniquement lors de l'utilisation du détecteur et/ou en cas de présence d'un gestionnaire d'énergie sur votre installation. |
| Confort -2 |
2.3 - Réglage de la température de consigne
La température par défaut est de 19 °C. Vous pouvez la faire varier en appuyant sur les touches ou.
Pour valider, appuyez sur la touche OK.
Le voyant de chauffe apparaîtra à l'écran si la température ambiante est inférieure à celle affichée (température de consigne).
Attendez au minimum 6 heures pour que la température se stabilise.
La flèche noire se déplace le long de l'indicateur de consommation, entre le niveau vert et le rouge selon la consigne demandée. La température de confort recommandée par les pouvoirs publics est de 19 °C ; cette flèche vous indique si votre comportement est dans ces recommandations ou éloigné.
2.4 - Régler le jour et l'heure
| Pour accéder au menu de réglage du jour de la semaine, faire un appui court sur la touche . | AUTO | Réglage : J/H/Min « Réglage J/H/Min » apparait sur la ligne de texte. |
| Appuyer sur OK pour accéder au sous-menue de réglage du jour de la semaine. | + OK - | Réglage : Jour Les deux premières lettres du jour de la semaine clignotent. |
| Sélectionner le jour de la semaine en appuyant sur les touches + et -, et valider en appuyant sur OK. | + OK - | Réglage : Heure Une fois le jour validé, les heures clignotent. |
| Régler l'heure en appuyant sur les touches + ou - et valider en appuyant sur OK. | + OK - | Réglage : Minute Une fois l'heure validée, les minutes clignotent. |
| Régler les minutes en appuyant sur les touches + ou - et valider en appuyant sur OK. | + OK - | Réglage : J/H/Min Une fois les minutes validées, l'écran revient au menu réglage. |
| Pour sortir du menu réglage, faire un appui court sur . | AUTO | Jour Heure Retour à l'écran de repos. |
2.5 - Régler la langue
| Pour acceder au menu de réglage de la langue, faire un appui court sur ↓. | AUTO | Réglage: J/H/Min
« Réglage J/H/Min » apparaît sur la ligne sexte |
| Naviguer dans le menu à l'aide des touches de défilament gauche ◆ ou droite ◆ jusqu'àu sous menu « réglage langue » | OK- | Réglage: Langue
Le sous menu « réglage langue » s'affiche. |
| Appuier sur OK pour entrer dans le sous menu « réglage langue » | OK- | Français
La langue clignote. |
| Sélectionner la langue désirée en appuyant sur les touches + et - et je valide en appuyant sur OK. | OK- | Réglage: Langue
La langue est validée retrout au menu principal. |
| Pour sortir du menu réglage, appuyer sur ↓. | AUTO | Jour Heure
190°
Retour à l'écran de repos. |
2.6 - Fonctions pratiques
2.6.1 - Verrouillage/Déverrouillage des commandes
Pour éviter les manipulations intempestives, vous pouvez verrouiller les commandes en maintenant enfoncées les touches AUTO et OK.
"Verrouillage" et un cadenas s'affichent à l'écran.
Faire la même manipulation pour le déverrouillage.
2.6.2 - Limiter la température de consigne
Vous avez la possibilité de limiter la température de consigne Confort maxi qui est réglée à 28 °C.
| Pour limiter la température de Confort maxi, appuyer sur les touches OK et + jusqu'à affichage de « Régl. Temp. Maxi ». | + OK - | Régl. Temp. maxi
28:00°
La température de Confort maxi s'affiche. |
| Pour modifier la température affichée, appuyer sur la touche – jusqu'à la température voulue, puis valider par la touche OK - | + OK - | Régl. Temp. maxi
22:00° |
Nota : Il est impossible de régler la température de consigne au-delà de la température de consigne maxi enregistrée. Le pictogramme « ● » et la température de consigne Confort maxi s'affichent.
2.6.3 - La fonction Équilibre
Utilisez la fonction Équilibre pour régler votre appareil à la température optimale, juste équilibre entre votre confort et vos économies.
Pour se positionner immédiatement aux réglages préconisés, utilisez la fonction Équilibre.
| Pour utiliser la fonction Equilibre, appuyer simultanément sur les touches + ou -. | + OK - | Confort Actif
19.0°
PROG ECO
La température affichée est de 19°C en mode Confort et 15,5°C en mode ECO. |
2.6.4 - Retour au réglage de base Usine
Votre appareil vous offre la possibilité de revenir au réglage de base (température recommandée, programmation initiale).
Un appui sur n'importe quelle touche permet d'activer l'éclairage de l'écran.
Maintenir appuyées simultanément pendant quelques secondes les
touches
- OK jusqu'à ce que tous les affichages apparaissent à l'écran. Les fonctions économies d'énergie et la programmation sont désactivées.
Au bout de quelques instants tous les pictogrammes de l'écran s'affichent.
3 - UTILISATION DU PILOTAGE INTELLIGENT
3.1 - Bénéfice du Pilotage Intelligent
Grâce à la fonction Pilotage Intelligent, le radiateur mémorise le rythme de vie des occupants et apprend les caractéristiques thermiques de la pièce où il est installé. Elle permet ainsi d'anticiper et d'adapter au mieux le niveau de chauffe de l'appareil pour offrir le confort voulu quand vous êtes présent et réaliser des économies mesurables quand vous êtes absent. Grâce à elle, votre radiateur réagit également aux différents imprévus (ouvertures/fermetures de fenêtre, présences inhabituelles...) pour garder un comportement optimal et réaliser jusqu'à 45% d'économies (dans le cas du remplacement d'un convecteur mécanique).
3.2 - Fonctionnement du Pilotage Intelligent
Votre radiateur démarre en Confort la première semaine tout en s'adaptant aux absences et aux aérations éventuelles.
Il actualise votre rythme de vie à la fin de chaque jour pour la semaine suivante.
Votre radiateur adaptera son niveau de chauffe à votre rythme de vie des semaines précédentes.
Si vous êtes absent depuis 72 heures, votre radiateur activera le mode Hors Gel.
En cas d'arrêt forcé, votre radiateur gardera en mémoire votre rythme de vie enregistré.
3.3 - Activation du Pilotage Intelligent
Pour utiliser le Pilotage Intelligent, appuyer sur la touche Auto.
Pilot Intel ON s'affiche en haut de l'écran.
Pour désactiver le Pilotage Intelligent, appuyer sur la touche Auto.
Pilot Intel OFF s'affiche en haut de l'écran.
3.4 - Réglages du Pilotage Intelligent
Vous pouvez personnaliser les différents paramètres du Pilotage Intelligent.
3.4.1 - Réglages de l'aération automatique
L'aération automatique va détecter l'ouverture et la fermeture de vos fenêtres. L'appareil va automatiquement passer en mode Hors Gel (7°C) lorsqu'il détectera une fenêtre ouverte, et remonter à la température de consigne, lorsqu'il détectera sa fermeture.
Appuyer sur la touche
Aérat. auto ON et la fenêtre ouverte apparaît à l'écran.
Pour désactiver l'aération automatique, appuyer sur la touche
Aérat. auto OFF apparaît à l'écran.
3.4.2 - Réglages du Sweet Control : détection de présence/absence
Avec Sweet Control, l'appareil va détecter vos présences et absences, et régler automatiquement son niveau de chauffe pour optimiser votre confort et vos économies.
Appuyer sur la touche
Dét. présence ON et le détecteur apparaît à l'écran.
| Pour désactiver la détéction de présence, appuyer sur la touche | AUTO | Det présence OFF
19.0
Det présence OFF apparait à l'écran. |
3.4.3 - Visualisation du rythme de vie
Le Pilotage Intelligent suivra votre rythme de vie enregistré.
| Appuyer sur la touche | RÉglage : J/H/Min |
| Réglage apparait à l'écran. |
| Appuyer trois fois sur la touche | Rythme de vie
Rythme de vie s'affiche à l'écran. |
| Verifier par OK. | Lundi
0 6 12 18 24
Le premier jour de la semaine apparait à l'écran. |
| Une fois le défilament des jours de la semaine terminé, l'écran « Sortir du menu » apparait. | Sortie du menu |
Pour sortir du menu, appuyer sur la touche
AUTO
Retour à l'écran de repos.
4 - UTILISATION HORS PILOTAGE INTELLIGENT
4.1 - Choix du mode de chauffage
| NOM DU MODE | DESCRIPTION | ECRAN |
| CONFORT | Vous étés chez vous. Par défaut la température du mode Confort est de 19°C.
Vous pouvez la faire varier entre 12.5°C et 28°C (par pas de 0.5°C),par appui sur les touches ou Valider par l'appui sur la touche OK. | Confort Actif
190°
PROG ECO
+OK
- |
| ECO | Vous étés absents (entre 2 heures et 48 heures) ou lorsque vous dormez.
La température Eco est fixée à -3.5°C en dessous de la température Confort.
Vous pouvez la faire varier par appui sur les touches ou Valider par appui sur la touche OK. | Eco Actif
155°
PROG ECO 35°
+OK
- |
| HORS GEL | Vous étés absents plus de 48 heures. La température Hors Gel est fixée à 7°C ±3. Elle ne peut pas être modifiée. | Hors gel actif
70°
PROG ECO
+OK
- |
| Pour passer d'un mode à un autre, appuyez sur la touche puis validez avec la touche OK. |
4.1.1 - Le mode Confort
4.1.1.1 - Utiliser le mode Confort
Ce mode vous permet d'avoir la température ambiante souhaitée quand vous êtes dans la pièce. Les voyants de l'Eco Indicateur vont vous permettre d'optimiser votre réglage (voir page 10, paragraphe 2.3).
| Pour activer le mode Confort, appuyer plusieurs fois sur les touches de défilements gauche ◆ ou croite ◆ jusqu'à ce que la flèche de sélection soit sur le mode Confort | + OK - | Confort Actif 190° PROG ECO La flèche de sélection de mode clignote au dessus du mode en cours de sélection. |
| Verifier en appuyant sur la touche OK. | + OK - | Jour Heure 190° Seul le pictogramme resté allumé: le réglage est validé. |
La température Confort conseillée est de 19 °C.
Le mode Confort va de 12,5 °C à 28 °C. Si vous abaissez la température Confort en dessous de la température Eco, la température Eco baisse de -0,5 °C par rapport à la température Confort. En revanche, si vous augmentez la température Confort, la température Eco ne change pas.
| Pour modifier la température affichée, appuyer sur les touches + ou -. | + OK - | Temp. Confort
195 La température évolué par pas de 0,5°C et clignote. |
| Verifier en appuyant sur la touche OK. | + OK - | Jour Heure
190° La nouvelle température choisis s'affiche. |
Le voyant de chauffe apparaît à l'écran si la température ambiante est inférieure à celle affichée.
J'attends au minimum 6 heures pour que la température se stabilise.
La flèche noire se déplace le long de l'indicateur de consommation, entre le niveau vert et le rouge. La température recommandée par les pouvoirs publics est de 19 °C ; cette flèche vous indique si votre comportement est dans ces recommandations ou éloigné.
4.1.2 - Le mode ECO
4.1.2.1 - Utiliser le mode ECO
Il s'agit d'un abaissement de température par rapport à la température Confort. Il est conseillé d'utiliser ce mode pour des périodes d'absence comprises entre 2 et 48 heures, ou pendant la nuit, notamment dans les chambres.
Pour activer le mode ECO, appuyer plusieurs fois sur les touches de défilement gauche ou droite ▶ jusqu'à ce que la flèche de sélection soit sur le mode ECO.
Valider en appuyant sur la touche OK.
La flèche de sélection de mode clignote au-dessus du mode en cours de sélection.
Seul le pictogramme ECO reste allumé : le réglage est validé.
La température Eco conseillée est de -3,5°C par rapport à la température Confort. Elle est
notamment réglable directement par un appui sur les touches OK et
Si vous abaissez la température Confort en dessous de la température Eco, la température Eco baissera de -0,5°C par rapport à la température Confort. En revanche, si vous augmentez la température Confort, la température Eco ne change pas.
Pour modifier la température affichée, appuyer sur les touches + et -.
La température évolue par pas de 0,5°C et clignote.
Valider en appuyant sur la touche OK.
La nouvelle température choisie s'affiche.
4.1.3 - Le mode Hors Gel
La température du mode Hors Gel est préréglée à 7°C ± 3° et ne peut pas être modifiée.
4.1.3.1 - Utilisation du mode Hors Gel
Pour activer le mode
appuyer plusieurs
fois sur les touches de défilement gauche
ou droit > jusqu'à
ce que la flèche de
sélection soit sur le
mode Hors Gel
Valider en appuyant sur
la touche ⟨0⟩
La flèche de sélection de mode
▼ clignote au-dessus du mode en cours de sélection.
Seul le pictogramme [ ] reste allumé : le réglage est validé.
4.1.4 - Le mode Prog
4.1.4.1 - La programmation HEBDO
La PROG Hebdo suivra la programmation enregistrée dans ce menu.
| Appuyer sur la touche | AUTO | Réglage: J/H/Min |
| Réglage: J/H/Min apparait à l'écran. |
| Appuyer une fois sur la touche | +OK- | Réglage Prog apparaît. Valider par OK. |
| Appuyer sur les touches ou | +OK- | PROG: Hebdo
PROG: Hebdo s'affiche à l'écran. Valider par OK. |
| Pour visualiser les programmes pour chacun des jours de la semaine, appuyer sur | +OK- | PROG: lundi
0 6 12 18 24 |
| Pour modifier la programmation d'un jour de la semaine, appuyer sur OK.
Les touches et permettent de sélectionner le mode CONFORT ou ECO.
Les touches et vous permettent de naviguer heures par heures.
Validez par OK pour passer au jour suivant.
Une fois arrivé au dimanche, l'écran « Retour au menu » apparaît, appuyer sur OK pour revenir au menu « Réglage: Prog » |
| Pour activer le mode Prog, appuyer plusieurs fois sur les touches de défilements gauche ou droit jusqu'à ce que la flèche de sclection soit sur le mode Prog. | +OK- | Mode Prog actif
19.0
La flèche de sclection de mode clignote au dessus du mode en cours de sclection. |
4.1.4.2 - La programmation FIL PILOT
Par défaut, le mode du programme sur tous les jours de la période est le programme externe, celui répondant aux ordres « fil pilote » (FP) renvoyés par la programmation centralisée externe. Ainsi, si votre appareil est relié à une installation de programmation centralisée, vous n'avez aucune manipulation à effectuer autre que de vous mettre en mode Prog.
| Appuyer sur la touche | RÉglage: J/H/Min |
| AUTO |
| RÉglage apparaît à l'écran. |
| Appuyer une fois sur la touche | + OK - |
| RÉglage Prog apparaît. Valider par OK |
| Appuyer sur les touches ou | + OK - |
| PROG: FP |
| PROG: FP s'affiche à l'écran. Valider par OK |
| Pour sortir du menu, appuyer sur la touche | AUTO |
| Retour à l'écran de repos. |
| Pour activer le mode Prog, appuyer plusieurs fois sur les touches de défilements gauche ou droit▶ jusqu'à ce que la flèche de sélection soit sur le mode Prog. | + OK - |
| La flèche de sélection de mode clignote au dessus du mode en cours de sélection. |
4.1.5 - Aération automatique / Détection de présence (Sweetcontrol)
Les fonctions aération automatique et détection de présence peuvent s'activer ou se désactiver quel que soit le mode de chauffe besoin (Confort, Eco, Prog Hebdo ou Prog FP) ; voir page 16 pour la manipulation.
5 - LE DÉLESTAGE
Un système de délestage par coupure d'alimentation est incompatible avec nos appareils, il détériore le thermostat. Lors des périodes de délestage, votre appareil affiche « Délestage ». Il revient ensuite à son mode de fonctionnement initial.
6 - ENTRETIEN
Avant toute action d'entretien, éteignez votre appareil par un appui long sur la touche (OK).
Pour conserver les performances de votre radiateur, il est nécessaire, environ deux fois par an, d'effectuer à l'aide d'un aspirateur ou d'une brosse, le dépoussiérage des grilles inférieures et supérieures de l'appareil.
L'appareil peut être nettoyé avec un chiffon humide ; ne jamais utiliser de produits abrasifs et de solvants.
En ambiance polluée, des salissures peuvent apparaître sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l'air ambiant. Il est conseillé, dans ce cas, de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc.). Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.
7 - EN CAS DE PROBLÈME
| Problèmes rencontres | Vérification à faire |
| Le radiateur nechauffe pas | Si vous étés en programmation, vérifie que le programmeur est en mode CONFORT.
Assurez-vous que les disjoncteurs de l'installation sont enclopenés ou bien que le délesteur (si vous en avez un) n'a pas arrêté le chauffage.
Vérifie la température de l'air de la pièce : si elle est plus élevé que la température de consigne, le pictogramme de chauffe ne s'allume pas : le radiateur nechauffe pas. |
| Le radiateur chauffe tout le temps | Vérifie que le radiateur n'est pas situé dans un courant d'air ou que le réglage de la température de consigne n'a pas été modifié. |
| Le radiateur ne chauffe pas assez | Augmentez la température de consigne Confort.Si le réglage est au maximum, faîtes les vérifications suivantes :- Vérifiez si un autre mode de chauffage existe dans la pièce.- Assurez-vous que votre radiateur ne chauffe que la pièce (porte fermée).- Faîtes vérifier la tension d'alimentation de l'appareil.- Vérifiez si la puissance de votre radiateur est adaptée à la taille de votre pièce (nous vous préconisons en moyenne 100W/m2 pour une hauteur de plafond de 2,50m). |
| Des traces de salissures apparaissant sur le mur autour du radiateur | Les salissures sont liées à la mauvaise qualité de l'air ambiant. Il est conseilé, dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...), et la propriété de l'air, et d'éviter de fumer à l'intérieur. Ces salissures ne justifiient pas le remplacement sous garantie de l'appareil. |
| Le pictogramme de chauffe apparait sur l'écran lorsque le radiateur est en mode ECO. | Ce fonctionnement est normal. Le radiateur peut chauffer de manière àMAININIR une température Eco. |
| Pour les appareils équipés d'un système de programmation ou piloté par l'intémidaire du fil pilote. |
| Le radiateur ne suit pas les ordres de programmation externes. | Assurez-vous de la bonne utilisation de la centrale de programmation (voir notice d'utilisation) ou que le programmeur est bien engagédans son logement et qu'il fonctionne normalement (verifier l'état des piles, du fusible...).Vérifiez que votre approeil est en mode Programme et que le programme externe « Centralisée » est attribué au jour souhaité de la semaine. |
| Le radiateur est très chaud en surface | Il est normal que le radiateur soit chaud lorsqu'il fonctionné, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutesvous jugez que votre radiateur est toujours trop chaud, vérifie que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100W / m2 pour une hauteur sous plafond de 2,50m) et que le radiateur n'est pas placé dans un courant d'air qui perturberait sa régulation. |
| Il y a une différence significative entre la températe ambiente de la pièce et la températe de consigne de l'appareil | Après 6h de stabilisation, vous pouvez effectuer un réétalonnage de votre radiateur, par un appui long (3sec) sur ↓ et ↓ jusqu'à affichage de « OFFSET ». Réglez la différence de températe constatée par appui sur les touches + ou - puis validez avec la touche OK. Exemple : Si la températe ambiente est de 20°C et la températe de consigne est à 18°C, il faut ajouter +2° en valeur «OFFSET ». |
8 - ANNEXE
Mise en garde
- Afin d'éviter une surchauffe et par des raisons de sécurité, ne pas couvrir l'appareil de chauffage
- Veillez à ce que les enfants ne s'appuient pas sur le radiateur et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d'un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le radiateur.
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Veillez à ne pas introduire d'objets ou du papier dans l'appareil.
- Pour toute intervention sur l'appareil, il est impératif que l'appareil et le gestionnaire d'énergie externe s'il y en a un, soient mis hors tension.
Identification de l'appareil
Avant tout appel à notre service avant et après vente, pensez à identifier la référence et le numéro de série de l'appareil. Ces informations sont inscrites sur l'étiquette signalétique, qui est située sur le côté droit de l'appareil.
A Normes, labels de qualité B Nom commercial C Code commercial D Référence de fabrication E N° de série F N° de constructeur
Nous vous remercions d'avoir choisi cet appareil et de nous avoir ainsi témoigné votre confiance. Le radiateur que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la meilleure qualité et ainsi vous apporter une entière satisfaction.
Quelques conseils :
Lisez la notice avant de commencer l'installation de l'appareil afin de répondre aux prescriptions normatives.
Vérifiez la tension d'alimentation et coupez le courant avant le raccordement de l'appareil.
Conservez la notice, même après l'installation de l'appareil.
Caractéristiques de l'appareil :
CAT C : Appareil satisfaisant à la norme NF Electricité performance selon les critères de la catégorie indiquée.
IP24 : Appareil protégé contre les projections d'eau
Classe II : Double isolation (pas de raccordement à la terre).
IK08 : Tenue aux chocs mécaniques
Appareil conforme à la directive européenne 2002/96/CE (DEEE).

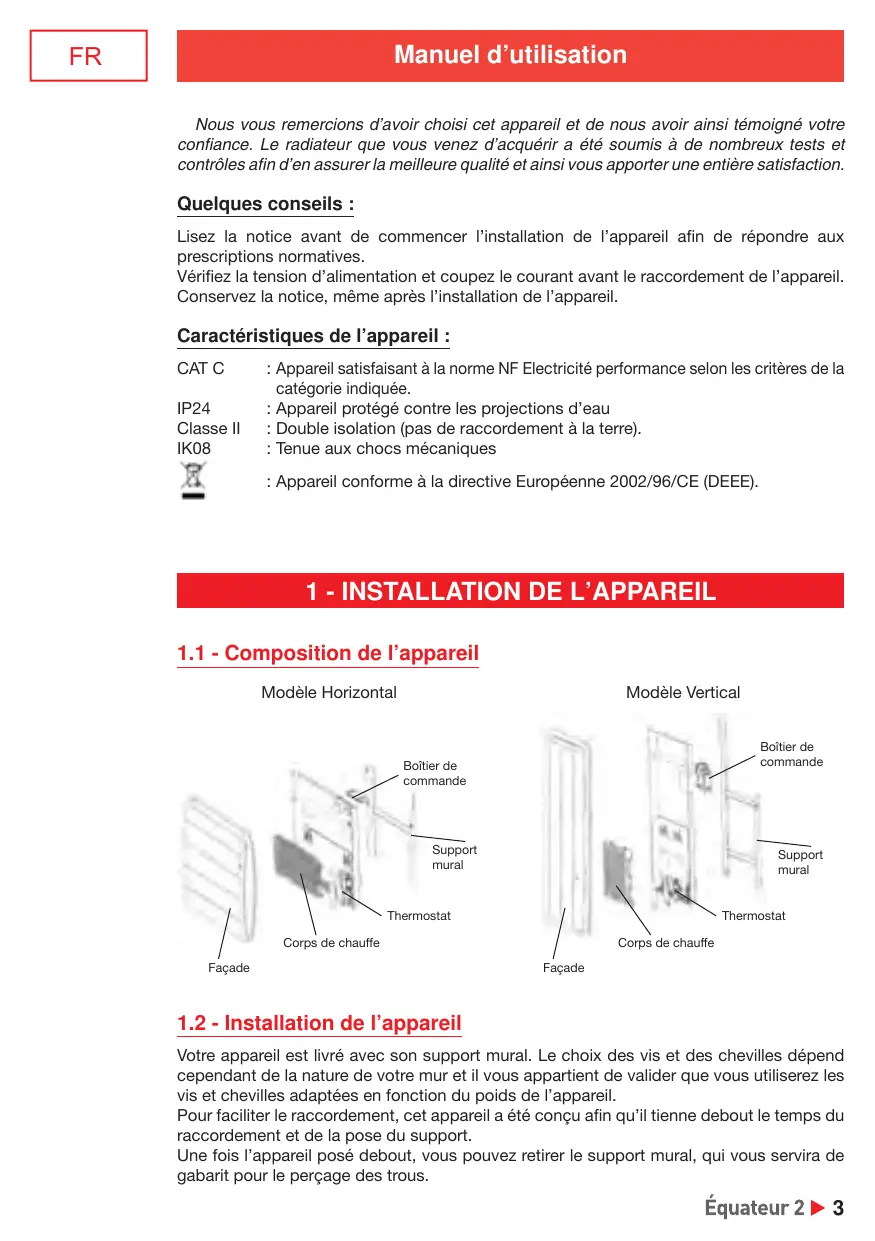

9 - INSTALLATION DE L'APPAREIL
9.1 - Composition de l'appareil
9.2 - Installation de l'appareil
Votre appareil est livré avec son support mural. Le choix des vis et des chevilles dépend cependant de la nature de votre mur et il vous appartient de valider que vous utiliserez les vis et chevilles adaptées en fonction du poids de l'appareil.
Pour faciliter le raccordement, cet appareil a été conçu afin qu'il tienne debout le temps du raccordement et de la pose du support.
Une fois l'appareil posé, vous pouvez retirer le support mural, qui vous servira de gabarit pour le perçage des trous.
9.2.1 - Règles d'installation
Cet appareil a été conçu pour être installé dans un local résidentiel.
L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).
Respectez les distances minimales avec l'ameublement pour l'emplacement de l'appareil (cf. schéma).
Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa régulation.
Ne pas installer l'appareil :
- Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc.)
- Sous une prise de courant fixe.
- Dans le volume 1 des salles de bains.
Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l'appareil ne puissent être touchés par une personne dans la baignoire ou la douche.
9.3 - Fixer le support mural au mur
| 1 | 2 | 3 |
| Posez le support mural au sol.
Repérez les points de perçage A.
Ceux-ci donnant la position des fixations inférieures. | Remontez le support mural en faisant coïncider les points précédement repérés avec les trous de perçage A.
Pointez les 2 points de perçage B à l'aide d'un stylo. Vous avez ainsi repéré les 4 points de perçage. |
| 3 | Percez les 4 trous et mettez les chevilles adaptées à votre mur (ex. plaque de plâtre, béton).
Positionnez le support mural et vissez. |
Dimensions et poids des appareils
| Puisances (W) | 750W | 1000W | 1500W |
| Larg. (mm) | 718 | 866 | 1162 |
| Hauteur (mm) | 380 | 380 | 380 |
| Epaisseur (mm) | 146 | 146 | 146 |
| Poids (kg) | 14,86 | 18,36 | 25,86 |
9.4 - Raccorder le radiateur
L'appareil doit être alimenté en 230V 50 Hz.
L'alimentation du radiateur doit être directement raccordée au réseau après le dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3mm sans interrupteur intermédiaire (horloge, relais mécanique et statique, thermostat d'ambiance, etc...).
Le raccordement au secteur se fera à l'aide du câble 3 fils (marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les salles de bains, cuisines, etc, il faut installer le boîtier de raccordement à au moins 25 cm du sol. L'installation doit être équipée d'un dispositif de protection de type disjoncteur.
Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.
Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
Le câble d'alimentation doit être remis en place et fixé avec la bride plastique pour assurer le maintien en position du thermostat. Si cette opération n'est pas respectée, il y a risque de danger.
Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain), il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.
Test de raccordement du fil pilote
Si votre maison est équipée d'une centrale de programmation ou d'un gestionnaire d'énergie, vous devez raccorder le fil pilote de votre appareil à ce système de programmation (voir la notice du système de programmation). Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :
| Ordres reçus | Absence de courant | 230V pendant 3s | 230V pendant 7s | 230V | -115V négative | +115V positive |
| Signal à transmettre | | 5' | 5' | | | |
| Mode obtenu | CONFORT | CONFORT -1°C | CONFORT -2°C | ECO | HORS GEL | ARRET CHAUFFAGE-DELESTAGE |
Dans le cadre de la programmation par fil pilote ou courant porteur, les ordres hors gel ou délestage sont prioritaires.
Le délai de basculement du mode confort vers le mode Eco est de l'ordre de 12 secondes.
9.5 - Verrouiller l'appareil sur son support mural
- Poser l'appareil sur le support S selon le schéma.
- Ramener l'appareil vers le support puis le relever (flèches 1 et 2). - Introduire les pattes du support dans les trous de l'appareil, rabaisser (flèche 3).
- Verrouiller en tournant les 2 verrous V d'un demi-tour, votre appareil est fixé.
10 - PRISE EN MAIN RAPIDE
10.1 - Le boîtier de commande
① Écran
Touches
et
Touches
et
(4) OK/Valider
Arrêt chauffage
(5) Réglages, (6) Aération automatique, (7) Équilibre, (8) Indicateur de consommation
10.1.1 - Description de l'écran du boîtier
10.2 - Mettre en marche/arrêt votre appareil
Appuyer quelques instants sur la touche OK.
L'écran s'allume et indique la température de confort par défaut.
Pour mettre en veille votre appareil, appuyer quelques instants sur la touche OK.
OFF s'affiche quelques instants puis l'écran s'éteint.
10.3 - Activation de l'écran
Si l'écran n'est pas rétro-éclairé, appuyez sur n'importe quelle touche pour le réactiver.
L'écran s'éclaire.
10.4 - Réglage de la température
Pour activer l'écran, appuyer sur n'importe quelle touche.
La température par défaut est de 19°C. Vous pouvez la faire varier en appuyant sur les touches ou
Pour valider, appuyer sur la touche OK
Le voyant de chauffe apparaîtra à l'écran si la température ambiante est inférieure à celle affichée (température de consigne).
J'attends au minimum 6 heures pour que la température se stabilise.
La flèche noire se déplace le long de l'indicateur de consommation, entre le niveau vert et le rouge selon la consigne demandée. La température de confort recommandée par les pouvoirs publics est de 19°C, cette flèche vous indique si votre comportement est dans ces recommandations ou éloigné.
10.5 - Régler le jour et l'heure
| Pour accéder au menu de réglage du jour de la semaine, faire un appui court sur la touche . | equilibre | Réglage : J/H/Min « Réglage J/H/Min » apparait sur la ligne de texte. |
| Appuyer sur OK pour accéder au sous-menù de réglage du jour de la semaine. | +OK- | Réglage : Jour Les deux premières lettres du jour de la semaine clignotent. |
| Sélectionner le jour de la semaine en appuyant sur les touches et valider en appuyant sur OK. | +OK- | Réglage : Heure Une fois le jour validé, les heures clignotent. |
| Régler l'heure en appuyant sur les touches ou et valider en appuyant sur OK. | +OK- | Réglage : Minute 2000 Une fois l'heure validée, les minutes clignotent. |
| Régler les minutes en appuyant sur les touches ou et valider en appuyant sur OK. | +OK- | Réglage : J/H/Min Une fois les minutes validées, l'écran revient au menu réglage. |
| Pour sortir du menu réglage, faire un appui court sur . | equilibre | Jour Heure 190° Retour à l'écran de repos. |
10.6 - Régler la langue
| Pour acceder au menu de réglage de la langue, faire un appui court sur équilibre | Réglage: J/H/Min
« Réglage J/H/Min » apparait sur la ligne/texte |
| Naviguer dans le menu à l'aide des touches de défilament gauche ou droite jusqu'à sous menu « réglage langue » | Réglage: Langue
Le sous menu « réglage langue » s'affiche. |
| Appuyer sur OK pour entrer dans le sous menu « réglage langue » | Français
La langue clignote. |
| Sélectionner la langue désirée en appuyant sur les touches et et je valide en appuyant sur OK. | Réglage: Langue
La langue est validée retard au menu principal. |
| Pour sortir du menu réglage, appuyer sur équilibre | Jour Heure
190°
Retour à l'écran de repos. |
10.7 - Fonctions pratiques
10.7.1 - La fonction aération automatique
Pour éviter de gaspiller de l'énergie, un réglage approprié de l'appareil doit être appliqué lorsqu'on aère les pièces. Votre appareil dispose d'une touche à accès direct pour vous faciliter cette démarche. L'appareil va détecter une chute de la température lorsque vous allez ouvrir la fenêtre et passer en mode hors gel. Il va se remettre en chauffe quelques minutes après la fin de l'aération.
| Pour activer la fonction aération automatique, appuyer sur la touche | / équilibre | Aérat. auto On 190°
Aérat. auto ON s'affiche quelques instants et l'icône s'affiche à l'écran |
| Pour désactiver la fonction aération automatique, fermer la fenêtre et appuyer sur la touche | / équilibre | Aérat. auto Off 190°
Aérat. auto OFF s'affiche quelques instants et l'icône disparait de l'écran |
10.7.2 - La fonction équilibre
Pour se positionner immédiatement aux réglages préconisés, utilisez la fonction Équilibre. Elle est le juste équilibre entre votre confort et vos économies.
La température Confort est alors à 19°C et la température Eco à 15,5°C (confort -3,5°C).
| Appuyer sur la touche équilibre | équilibre | « Eco citoyen » s'affiche quelques instants à l'écran. |
10.7.3 - L'indicateur de consommation
La consommation d'un appareil de chauffage électrique dépend, entre autres, de la température demandée.
La température préconisée par les pouvoirs publics est de 19 °C.
L'indicateur de consommation vous permet de vous positionner par rapport à cette température recommandée.
Ainsi, en fonction de la température demandée :
- Si la flèche noire de l'écran se positionne devant le pictogramme rouge ou orange foncé, vous aurez un comportement plus éco-citoyen en abaissant significativement votre température demandée.
- Si la flèche noire de l'écran se positionne devant le pictogramme jaune, vous aurez un comportement plus éco-citoyen en abaissant légèrement la température demandée.
- Si la flèche noire est devant la flèche verte, vous êtes à la température recommandée et vous avez d'ores et déjà un comportement éco-citoyen.
10.7.4 - Verrouillage des commandes
Afin d'éviter toutes manipulations intempestives du boîtier de commande, nous vous conseillons de le verrouiller.
Faites un appui long (plus de 3 s) sur les touches
et
équilibre
"Verrouillage" et un cadenas
s'affichent à l'écran
Faire la même manipulation pour le déverrouillage
10.7.5 - Retour aux réglages de base
Maintenir appuyées simultanément pendant quelques secondes les
touches
+
- OK jusqu'à ce que tous les affichages apparaissent à l'écran.
Les fonctions économies d'énergie et la programmation sont désactivées.
Au bout de quelques instants tous les pictogrammes de l'écran s'affichent
Il est alors nécessaire de rencrer la date et l'heure dans l'appareil et de refaire sa propre programmation interne si celle-ci est utilisée.
11 - LES MODES DE CHAUFFAGE
A la première mise en chauffe, une légère odeur peut apparaître. Elle correspond à l'évacuation des éventuelles traces liées à la fabrication du radiateur et disparaît après quelques instants de fonctionnement.
| Pictogramme | Désignation | Quand utiliser ce mode |
| Confort | Vous étés à la maison. |
| Ecco | Eco | Vous étés absents pour 2 à 48 h ou vous dormez. |
| Hors Gel | Vous étés absent plus de 48h ou hors saision de chauffe. La température Hors Gel est fixée à 7°C ± 3 environ et ne peut être modifiée. |
| Confort -1 | Ces modes de chauffage sont accessibles uniquement lors de l'utilisation du détecteur et/ou en cas de présence d'un gestionnaire d'énergie sur votre installation. |
| Confort -2 |
11.1 - Le mode Confort
11.1.1 - Utiliser le mode Confort
Ce mode vous permet d'avoir la température ambiante souhaitée quand vous êtes dans la pièce. Les voyants de l'indicateur de consommation vous permettent d'optimiser votre réglage
Pour activer le mode Confort, appuyer plusieurs fois sur les touches de défilement gauche < ou droite > jusqu'à ce que la flèche de sélection soit sur le mode Confort
Valider en appuyant sur la touche OK.
La flèche de sélection de mode clignote au-dessus du mode en cours de sélection.
Seul le pictogramme reste allumé : le réglage est validé.
La température Confort conseillée est de 19 °C.
Le mode Confort va de 12,5 °C à 28 °C. Si vous abaissez la température Confort en dessous de la température Eco, la température Eco baisse de -0,5 °C par rapport à la température Confort. En revanche, si vous augmentez la température Confort, la température Eco ne change pas.
Pour modifier la température affichée, appuyez sur les touches + ou -.
La température évolue par pas de 0,5 °C et clignote.
Validez en appuyant sur la touche OK.
La nouvelle température choisie s'affiche.
Le voyant de chauffe apparaît à l'écran si la température ambiante est inférieure à celle affichée.
Attendez au minimum 6 heures pour que la température se stabilise.
La flèche noire se déplace le long de l'indicateur de consommation, entre le niveau vert et le rouge selon la consigne demandée. La température de confort recommandée par les pouvoirs publics est de 19 °C ; cette flèche vous indique si votre comportement est dans ces recommandations ou éloigné.
Vous avez la possibilité de limiter la température de consigne Confort maxi qui est réglée à 28 °C.
Pour limiter la température de Confort maxi, appuyer sur les touches (OK) et + jusqu'à affichage de « Régl.
Temp. Maxi >
La température de Confort maxi s'affiche.
Pour modifier la température affichée, appuyer sur la touche - jusqu'à la température voulue, puis valider par la touche OK
Régl. Temp. maxi 2200
Nota : Il est impossible de régler la température de confort au-delà de la température de confort maxi enregistrée. Le pictogramme « ● » et la température de consigne confort maxi s'affichent.
11.2 - Le mode ECO
11.2.1 - Utiliser le mode ECO
Il s'agit d'un abaissement de température par rapport à la température Confort. Il est conseillé d'utiliser ce mode pour des périodes d'absences comprises entre 2 et 48 heures, ou pendant la nuit, notamment dans les chambres.
Pour activer le mode ECO, appuyer plusieurs fois sur les touches de défilement gauche ou droit ▶ jusqu'à ce que la flèche de sélection soit sur le mode ECO.
La flèche de sélection de mode clignote au-dessus du mode en cours de sélection.
Valider en appuyant sur la touche OK
Seul le pictogramme ECO reste allumé : le réglage est validé.
La température Eco conseillée est de -3,5 °C par rapport à la température Confort. Si vous abaissez la température Confort en dessous de la température Eco, la température Eco baissera de -0,5 °C par rapport à la température Confort. En revanche, si vous augmentez la température Confort, la température Eco ne change pas.
Pour modifier la température affichée, appuyer sur les touches + et -.
La température évolue par pas de 0,5 °C et clignote.
Valider en appuyant sur la touche OK.
La nouvelle température choisie s'affiche.
Nota : la température maxi du mode ECO est 19 °C.
11.3 - Le mode Hors Gel
La température du mode Hors Gel est préréglée à 7 °C ± 3 °C et ne peut pas être modifiée.
11.3.1 - Utiliser le mode Hors Gel
Pour activer le mode, appuyer plusieurs fois sur les touches de défilement gauche ou droite ▶ jusqu'à ce que la flèche de sélection soit sur le mode Hors Gel.
Valider en appuyant sur la touche OK.
La flèche de sélection de mode clignote au-dessus du mode en cours de sélection.
Seul le pictogramme [ ] reste allumé : le réglage est validé.
12 - PROGRAMMATION DE VOTRE RADIATEUR
12.1 - Le mode PROG
12.1.1 - La programmation hebdomadaire
La PROG Hebdo suivra la programmation enregistrée dans ce menu.
Appuyer sur la touche.
Réglage : J/H/Min apparaît à l'écran.
| Appuyer une fois sur la touche | + OK - | Réglage: Prog
Réglage Prog apparait. Valider par OK. |
| Appuyer sur les touches ou | + OK - | PROG: Hebdo
PROG: Hebdo s'affiche à l'écran. Valider par OK. |
| Pour visualiser les programmes pour chacun des jours de la semaine, appuyer sur | + OK - | PROG: lundi 0 6 12 18 24 |
| Pour modifier la programmation d'un jour de la semaine, appuyer sur OK.
Les touches et permettent de sélectionner le mode CONFORT ou ECO.
Les touches et vous permettent de naviguer heures par heures.
Validez par OK pour passer au jour suivant.
Une fois arrivé au dimanche, l'écran « Retour au menu » apparaît, appuyer sur OK pour revenir au menu « Réglage: Prog » |
| Pour activer le mode Prog, appuyer plusieurs fois sur les touches de défilements gauche « ou droite « jusqu'à ce que la flèche de sélection soit sur le mode PROG, puis valider par la touche OK. | + OK - | Mode Prog actif 19.0
La flèche de sélection de mode clignote au dessus du mode en cours de sélection. |
12.1.2 - La programmation FIL PILOT
Par défaut, le mode du programme sur tous les jours de la période est le programme externe, celui répondant aux ordres « fil pilote » (FP) renvoyés par la programmation centralisée externe. Ainsi, si votre appareil est relié à une installation de programmation centralisée, vous n'avez aucune manipulation à effectuer autre que de vous mettre en mode Prog.
| Appuyer sur la touche | équilobre | Réglage J/H/Min Réglage J/H/Min apparait à l'écran. |
| Appuyer une fois sur la touche | + OK - | Réglage Prog apparait. Valider par OK |
| Appuyer sur les touches ou | + OK - | PROG: FP PROG: FP s'affiche à l'écran. Valider par OK. |
| Pour sortir du menu, appuyer sur la touche | équilobre | Jour Heure 190° Retour à l'écran de repos. |
| Pour activer le mode Prog, appuyer plusieurs fois sur les touches de défilements gauche ou droit▶ jusqu'à ce que la flèche de sélection soit sur le mode Prog. | + OK - | Mode Prog actif au clignote au dessus du mode en cours de sélection. La flèche de sélection de mode clignote au dessus du mode en cours de sélection. |
13 - SI VOUS AVEZ UN DÉLESTEUR
Si votre installation compte un délesteur, celui-ci peut couper alternativement les appareils de chauffage (en fonction de votre contrat avec votre fournisseur d'énergie).
Attention, le délesteur ne doit pas couper l'alimentation électrique des appareils car il y a incompatibilité avec nos appareils. Cela détériorerait le thermostat.
Lors des périodes de délestage, votre appareil affiche « Délestage ». Il revient ensuite à son mode de fonctionnement initial.
14 - ENTRETIEN
Avant toute action d'entretien, éteignez votre appareil par un appui long sur la touche ① Pour conserver les performances de votre radiateur, il est nécessaire, environ deux fois par an, d'effectuer à l'aide d'un aspirateur ou d'une brosse, le dépoussiérage des grilles inférieures et supérieures de l'appareil.
L'appareil peut être nettoyé avec un chiffon humide ; ne jamais utiliser de produits abrasifs et de solvants.
En ambiance polluée, des salissures peuvent apparaître sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l'air ambiant. Il est conseillé, dans ce cas, de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...). Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.
15 - EN CAS DE PROBLÈME
| Problèmes rencontres | Vérification à faire |
| Le radiateur ne chauffe pas | Si vous étés en programmation, vérifie que le programmeur est en mode CONFORT.
Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'a pas arrêté le chauffage (Cf/partie 13 "Si vous avez un délesteur).
Vérifie la température ambiente de la pièce : si elle est plus élevé que la température de consigne, le pictogramme de chauffe ne s'allume pas : le radiateur ne chauffe pas. |
| Le radiateur chauffe tout le temps | Vérifie que le radiateur n'est pas situé dans un courant d'air ou que le réglage de la température de consigne n'a pas été modifié. |
| Le radiateur ne chauffe pas assez | Augmentez la température de consigne Confort.
Si le réglage est au maximum, faîtes les vérifications suivantes :
-Vérifie si un autre mode de chauffage existe dans la pièce.
- Assurez-vous que votre radiateur ne chauffe que la pièce (porte fermée).
- Faîtes vérifier la tension d'alimentation de l'appareil.
- Vérifie si la puissance de votre radiateur est adaptée à la taille de votre pièce (nous vous préconisons en moyenne 100W/m2 pour une hauteur de plafond de 2,50m). |
| Des traces de salissures apparaissant sur le mur autour du radiateur | Les salissures sont liées à la mauvaise qualité de l'air ambient. Il est conseilé, dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...), et la propriété de l'air, et d'éviter de fumer à l'intérieur. Ces salissures ne justifiert pas le remplacement sous garantie de l'appareil. |
| Le pictogramme de chauffe apparait sur l'écran lorsque le radiateur est en mode ECO. | Ce fonctionnement est normal. Le radiateur peutchauffer de manière à十年enir une température Eco. |
| Pour les appareils équipés d'un système de programmation ou piloté par l'intémédiaire du fil pilote. |
| Le radiateur ne suit pas les ordres de programmation externes. | Assurez-vous de la bonne utilisation de la centrale de programmation (voir notice d'utilisation) ou que le programmeur est bien engagé dans son logement et qu'il fonctionne normalement (défierier l'état des piles, du fusible...). Vérifiez que votre appareil est en mode Programme et que le programme externe « Centralisée » est attribué au jour souhaïte de la semaine. |
| Le radiateur est très chaud en surface | Il est normal que le radiateur soit chaud lorsqu'il fonctionné, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toute fois vous jugez que votre radiateur est toujours trop chaud, vérifie que la puissance estadaptée à la surface de votre pièce (nous vous préconisons 100W / m2 pour une hauteur sous plafond de 2,50m) et que le radiateur n'est pas placé dans un courant d'air qui perturberait sa régulation. |
| Il y a une différence significative entre la température ambiente de la pièce et la température de consigne de l'appareil | Après 6h de stabilisation, vous pouze effectuer un réétalonnage de votre radiateur, par un appui long (3sec) sur ↓ et ↑ jusqu'à affichage de « OFFSET». Réglez la différence de température constatée par appui sur les touches + ou - puis validez avec la touche OK. Exemple : Si la température ambiente est de 20°C et la température de consigne est à 18°C, il faut ajouter +2° en valeur «OFFSET». |
16 - ANNEXE
16.1 - Mise en garde
- Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage.
- Veillez à ce que les enfants ne s'appuient pas sur le radiateur et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d'un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant le radiateur.
- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Veillez à ne pas introduire d'objets ou du papier dans l'appareil.
- Pour toute intervention sur l'appareil, il est impératif que l'appareil et le gestionnaire d'énergie externe s'il y en a un, soient mis hors tension.
16.2 - Identification de l'appareil
Avant tout appel à notre service avant et après vente, pensez à identifier la référence et le numéro de série de l'appareil. Ces informations sont inscrites sur l'étiquette signalétique, qui est située sur le côté droit de l'appareil.
A Normes, labels de qualité B Nom commercial C Code commercial D Référence de fabrication E N° de série F N° de constructeur
(Type R4GHD2-Mk22/R4GVD2-MK22)
1 - Installation 49
Document à conserver par l'utilisateur
{ à présenter uniquement en cas de réclamation }
La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif. La garantie s'applique en France uniquement. Thermor assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts. - Les frais de main-d'œuvre, de déplacement et de transport sont à la charge de l'utilisateur. - Les dépréciations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50 160, d'un usage anormal ou du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie. - Présenter le présent certificat uniquement en cas de réclamation auprès de votre distributeur ou de votre installateur, en y joignant votre facture d'achat. - Les dispositions des conditions générales de garantie ne sont pas exclusives du bénéfice au profit de l'utilisateur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
- Ces renseignements se trouvent sur la plaque signalétique
située sur le côté droit de l'appareil.
Type de l'appareil*:
N° de série*:
Nom et adresse de l'utilisateur :
CACHET DE L'INSTALLATEUR
Équateur 2
RADIATEUR CHALEUR DOUCE À INERTIE
Thermor, l'expert du confort et des solutions éco-performantes
