MODE D'EMPLOI AMADEUS THERMOR

EE ea SN mt RE LUE U c'est la vie.

426179U_COUV_amadeus 18/08/08 14:19 Page 2 : Garantie Document à conserver par l’utilisateur (à présenter uniquement en cas de réclamation) La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif. Amadeus ‘ La garantie s'applique en France uniquement.

Thermor C.EET. assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts. Les frais de main d'œuvre, de déplacement et de transport sont à la charge de l'usager

Les détériorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50 160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie. Amadeus e horizontal : de 750 à 2000 Watts Présenter le présent certificat uniquement en cas de réclamation auprès de votre distributeur vertical : de 1000 à 2000 Watts ou de votre installateur, en y joignant votre facture d'achat.

Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil

• Ces renseignements se trouvent sur la plaque signalétique shuée sur le côté droit de l'appareil Type de l'appareil* : Cachet de l'installateur : N° de série* : Classe Il Nom et adresse du client : CET. THERMOR SERVICES » 17, rue Croix Fauchet + BP 46 + 45141 Saint Jean de la Ruelle cedex

OC!) EN C0) à CONS Em L'appareil que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la qualité. Nous vous remercions de ce choix et de votre confiance. Nous espérons qu'il vous apportera une entière satisfaction. Quelques conseils Lisez la notice avant de commencer l'installation de l'appareil Couper le courant avant le raccordement de l'appareil et vérifiez la tension d'alimentation. Conserver la notice, même après l'installation de l'appareil. Caractéristiques de l’appareil (indiquées sur l'étiquette signalétique de l'appareil) CAT B ou C : appareil satisfaisant à la norme NF Electricité performante selon les critères de la catégorie indiquée. IP 24 : appareil protégé contre les protections d'eau Classe Il : double isolation: X Appareil conforme à la Directive Européenne 2002/96/CE (DEEE).

INSTALLATION DE L'APPAREIL

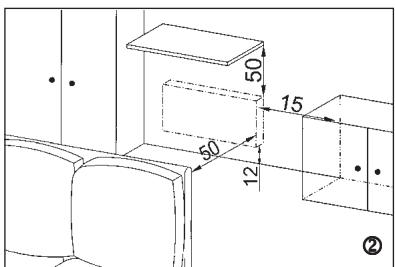

1) Où installer l’appareil ? © ©

- Cet appareil a été conçu pour être installé dans un local résidentiel. Dans tout autre cas, veuillez consulter votre distributeur. - L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la FRANCE) - Si vous avez un revêtement mural posé sur mousse, il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afñn de conserver un espace libre derrière l'appareil pour ne pas perturber sa régulation. Ne pas installer l'appareil : - Dans un courant d'air susceptible de perturber sa régulation (sous une ventilation Mécanique Centralisée etc...) - Sous une prise de courant fixe - Dans le volume 1 des salles de bains Les organes de commande de l'appareil ne doivent pas pouvoir être manipulés par une personne utilisant la douche ou la baignoire. Il est fortement déconseillé de monter les appareils verticaux au-dessus d’une altitude de 1000m (risque de mauvais fonctionnement). À L'installation d'un appareil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10°C par 1000 m de dénivelé). Il est interdit de monter un appareil vertical horizontalement et vice versa.

2) Comment installer l'appareil ? @@ © © _—

2.1) Déverrouiller la patte d'accrochage du panneau a—— 4) rayonnant +) Nous vous conseillons de poser l'appareil à plat vers le sol. + - Munissez-vous d'un tournevis plat et soulevez la languette en veillant à ne pas la déformer. [6] - Tout en maintenant la languette soulevée, poussez la patte d'accrochage vers le bas du panneau rayonnant pour dégager les crochets supérieurs. - Faites pivoter la patte d'accrochage autour des crochets inférieurs. - Retirez la patte d'accrochage. @ LT LES Æ [] [ D I [ ”] | 426179U_CEETamadeus_4p_rpmd 1 08/08/2008, 12:07

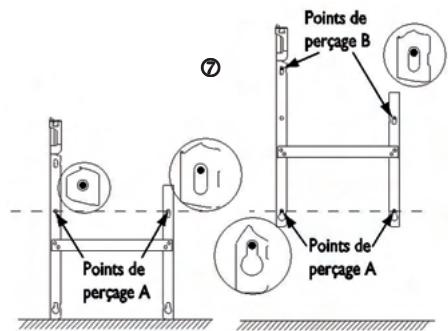

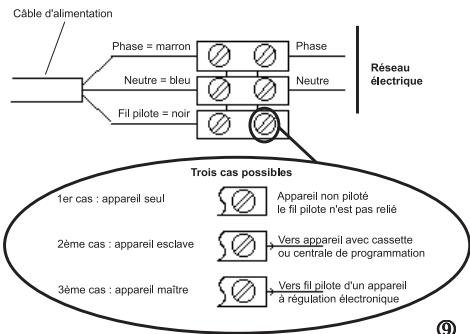

| RER + - Poser la patte d'accrochage au sol et contre le mur. © Da - Repérez les points de perçage A. Ceux-ci donnent la position des fixations inférieures. - Remontez la patte d'accrochage en l'alignant avec le point de perçage À pour repérer les points de perçage B. Ceux — FE à ci donnent la position des fixations supérieures. C) ( ( ll - Percez les 4 trous et mettez des chevilles. En cas de a support particulier, utilisez des chevilles adaptées (ex : PS placoplâtre). fa Points de - Positionnez et vissez la patte d'accrochage. Points de perçage À 2.2) Fixer la patte d'accrochage © ® Î porsge (G) Nota : Il est formellement interdit d'utiliser l'appareil en configuration mobile sur pieds ou sur roulettes (schéma®) 2-3) Raccorder l'appareil : © = L'appareil doi être alimenté en 230V 50Hz - Le raccordement au secteur se fera à l'aide d'un câble 3 fils (Marron= Phase, Bleu=Neutre, Noir=Fil pilote) par l'intermé- diire d'un boîtier de raccordement. Dans des locaux humi- des comme les salles d'eau et les cuisines il faut installer le boîtier de raccordement au moins à 25cm du sol. - L'installation doit être équipée d'un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3mm. - Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre. Si le câble d'alimentation est endommagé, il doit être rem- placé par le fabricant, son service après vente ou une personne de qualification similaire afin d'éviter un danger Si un appareil pilote ou piloté est protégé par un différentiel 4 30mA (ex : salle de bain) il est nécessaire de protéger l'ali- & mentation du fi pilote sur ce différentiel br ca: pars pop ennee gares peninane (DZ jan aupres Tableau des ordres que l'appareil peut recevoir sur son fil pilote. À mesurer entre le fil pilote et le neutre. Alemance absence | Alemance absence de courant (4'57") | de courant (4'53") phase 230V (3) | phase 230V (7°) Osciloscope 5 nf RéfNeure >) CZ : ARRET Mode obtenu | CONFORT | CONFORT-1°C | CONFORT-2"C Eco HORS GEL. CHAUFFAGE DELESTAGE Absence de courant Aïemance | Demi-altemance | Demi-atemance Ordres reçus complète 230 V | négative 115V | positive +115V 2.4) Verrouiller l'appareil sur la patte d'accrochage @©@©@ - Posez le panneau rayonnant incliné sur les supports S1. - Faites pivoter l'appareil pour le poser sur les supports S2. - baisser l'appareil sur la patte d'accrochage. Un clic vous indique que l'appareil est fixé et verrouillé - Pour déverrouiller l'appareil de la patte d'accrochage, munis- sez-vous d'un touevis plat et poussez la languette (située en haut à gauche de la patte d'accrochage derrière l'appareil) vers le mur. Soulevez l'appareil tout en maintenant la lan- guette avec le tournevis. Basculez-le en avant puis retirez-le des supports S1. Pa e cuc ”] | 426179U_CEETamadeus_4p_rpmd 2 2 08/08/2008, 12:07

1) Description du panneau de commande : @

© > Curseur des modes © + Molette CONFORT. (repère 1 à8) V1 + Voyant témoin de chauffe

2) Régler la température CONFORT foi

C'est la température souhaitée pendant l'occupation de la pièce. a) Mettre le curseur @ sur la position b) Régler la molette @ sur 5, le voyant de chauffe VA s'allume si la temperature ambiante est interieure à celle désirée. c) Attendez quelques heures pour que la température se stabilise. d) Sile réglage vous convient (prendre éventuellement un thermomètre pour vérifier) repérer la position une fois pour toute. Si le réglage ne vous convient pas, ajustez le réglage et reprenez au point c.

3) Comment régler la température ECO €

C'est la température souhaitée pendant les périodes d'inoccupation de la pièce. Il est conseillé d'utliser ce mode pour des périodes d'absences supérieures à 2 heures. Mettre le curseur © sur (. L'appareil est en mode ECO (Température CONFORT abaissée de 3°C à 4°).

4) Comment se mettre en mode Hors Gel : #&

C'est le mode qui permet de maintenir la température à environ 7°C dans la pièce lors d'une absence prolongée de la maison (généralement plus de 24 heures). a) Mettre le curseur @ sur #4 .

5) Le témoin de chauffe : V1

Ce témoin indique les périodes pendant lesquelles la résistance chauffe. À température stabilisée, il clignote. Si la température est trop élevée, il s'éteint.

6) Arrêt chauffage : Ô

Positionnez le curseur sur

7) Blocage des commandes : &@

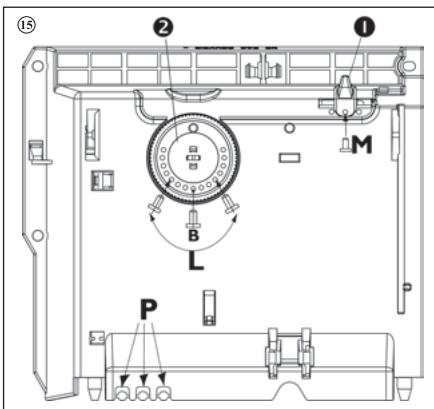

Il est possible de bloquer ou limiter la plage d'utilisation de la molette © et de bloquer le curseur @ pour empêcher les manipulations intempestives de l'appareil (enfants). a) Décrocher l'appareil de son support mural. b) Sur le dos du boîtier thermostat, détachez les pions P de leur support. c) Optez pour la position B pour bloquer les molettes ou la position L'pour limiter la plage d'utilisation de la molette. Choisissez une des positions M pour bloquer le curseur dans le mode désiré

8) Mode de programmation : GS

Cet appareil est équipé d'un thermostat capable de recevoir des ordres par son fi pilote. I! reconnaît les ordres : - CONFORT _: Température réglée par la molette @ - CONFORT -1 : Température réglée par la molette © : abaissée de 1°C - CONFORT -2 : Température réglée par la molette © : abaissée de 2°C -ECO : Température Confort abaissée environ de 3°C à 4°C - HORS GEL : Température ambiante maintenue à environ 7°C - ARRET (veille): Arrêt immédiat du chauffage (utilisé pour le délestage). Pour activer le mode de programmation, positionnez le curseur @ sur (7. Ainsi en connectant le fil pilote sur un programmateur, vous pouvez programmer vos périodes de température CONFORT et ECO. Il est possible de brancher sur un programmateur plusieurs appareils et de réaliser ainsi des économies d'énergie. Nota : en cas d'absence d'ordre sur le fil pilote, l'appareil chauffe en mode CONFORT. Les ordres HG et délestage sont prioritaires par rapport aux modes Eco, Confort, Confort -1°C, Confort -2°C. Lors d'un passage du mode CONFORT vers le mode ECO, le temps de basculement est de l'ordre de 12 secondes. ”] | 426179U_CEETamadeus_4p_rpmd 3 08/08/2008, 12:07 [LL

CONSEILS D'UTILISATION - ILest inutile de mettre l'appareil au maximum, la température de la pièce ne montera pas plus vite. - Lorsque vous aérez la pièce, couper le chauffage en mettant le curseur @ sur db. - Si vous vous absentez pendant plusieurs heures, pensez à baisser la température. Absence de : moins de 2 heures, ne pas toucher aux commandes. de 2 heures à 24 heures, mettre le curseur @ sur (. plus de 24 heures ou l'été, mettre l'appareil en mode Hors Gel #k . - Si vous avez plusieurs appareils dans une pièce, laissez les fonctionner simultanément, Vous aurez ainsi une température plus homogène tout en optimisant la consommation d'électricité. Tes enfants ne doivent pas s'appuyer sur l'appareil la surface de celui cr risquant dans certaines circonstances de causer des brûlures sur la peau des jeunes enfants. En cas de risque, prévoir l'installation d'une grille de protec- tion. - Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'uti- lisation de l'appareil. - Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil. - Afin d'éviter une surchauffe, ne pas couvrir l'appareil de chauffage. Veillez à ne pas introduire d'objets ou du papier dans l'appareil - Toutes interventions à l'intérieur de l'appareil doivent être effectuées par un professionnel qualifié. - Pour toutes interventions, il est impératif que l'appareil soit mis hors tension et refroidi avant décrochage de son support. - À la première mise en chauffe, une légère odeur peut apparaître correspon- dant à l'évacuation des éventuelles traces liées à la fabrication du panneau rayonnant. ENTRETIEN Pour conserver les performances de l'appareil il est nécessaire environ deux fois par an d'effectuer à l'aide d'un aspirateur ou d'une brosse le dépoussiérage des grilles inférieure et supérieure de l'appareil Tous les cinq ans faire vérifier l'intérieur de l'appareil par un professionnel. La carrosserie de l'appareil peut être nettoyée avec un chiffon humide, ne jamais utiliser de produits abrasifs.

L'appareil ne chauffe pas : Vérifier que le programmateur est en mode CONFORT. S'assurer que les disjoncteurs de l'installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n'a pas coupé l'alimentation de l'appareil. Vérifier la température de l'air de la pièce. L'appareil ne suit pas les ordres de programmation : S'assurer de la bonne utilisation de la centrale de programmation (se reporter à son manuel d'utilisation). L'appareil chauffe tout le temps : Vérifier que l'appareil n'est pas situé dans un courant d'air ou que le réglage de température n’a pas été modifié. Cet appareil à régulation électronique contient un microprocesseur pouvant être perturbé par certains parasites secteurs. importants (hors normes CE définissant le niveau de protection aux parasites). En cas de problèmes (thermostat bloqué, …), couper l'alimentation de l'appareil (fusible, disjoncteur, ….) pendant environ 10 min puis faire repartir l'appareil. Si le phénomène se reproduit fréquemment, faire contrôler l'alimentation par votre distributeur d'énergie. ”] | 426179U_CEETamadeus_4p_rpmd 4 08/08/2008, 12:07 [LL

426179U_COUV_amadeus 18/08/08 14:19 Page 2 : Garantie Document à conserver par l’utilisateur (à présenter uniquement en cas de réclamation) La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait excéder 30 mois à partir de la date de fabrication en l'absence de justificatif. Amadeus ‘ La garantie s'applique en France uniquement.

Thermor C.EET. assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts. Les frais de main d'œuvre, de déplacement et de transport sont à la charge de l'usager

Les détériorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50 160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie. Amadeus e horizontal : de 750 à 2000 Watts Présenter le présent certificat uniquement en cas de réclamation auprès de votre distributeur vertical : de 1000 à 2000 Watts ou de votre installateur, en y joignant votre facture d'achat.

Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil

• Ces renseignements se trouvent sur la plaque signalétique shuée sur le côté droit de l'appareil Type de l'appareil* : Cachet de l'installateur : N° de série* : Classe Il Nom et adresse du client : CET. THERMOR SERVICES » 17, rue Croix Fauchet + BP 46 + 45141 Saint Jean de la Ruelle cedex
