Chaleur connectée Radiateur connecté Horizontal de 750 à 2000W Vertical de 1000 à 2000 W Plinthe de 750 à 1500W Disponible en 2 coloris : © Blanc (RAL 9016) @ Gris ardoise (RAL 7016) PILOTAGE À DISTANCE Www.thermor.fr NOTICE D'UTILISATION INSTRUCTION MANUAL

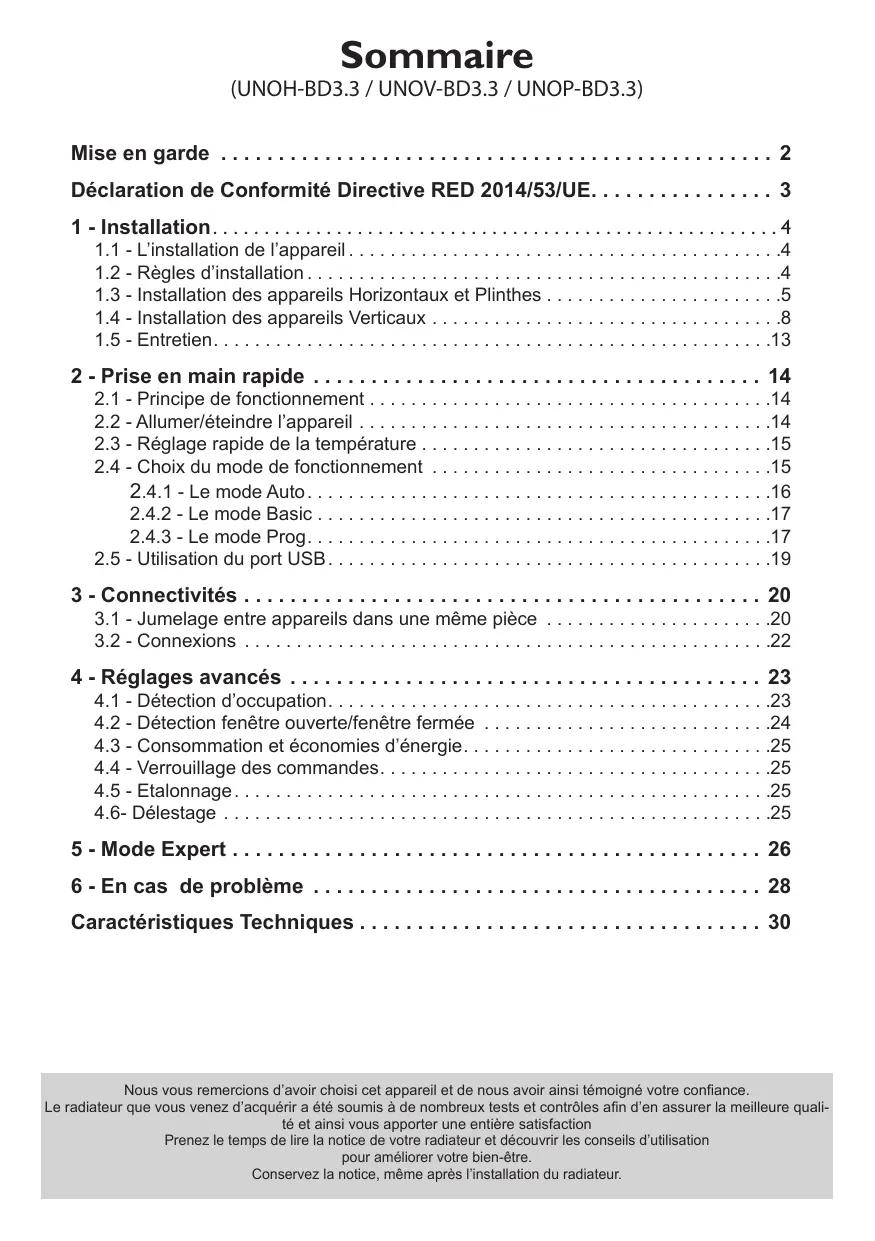

ÉQUATEUR 4 6 Radiateur connecté Nous vous remercions de lire attentivement cette notice de façon à miser les pes de fonction Chaleur connectée

1.1 - L'installation de l'appareil.

1. 2 Règles d'installation. .

- Installation des appareils Horizontaux et Plinthes - Installation des appareils Verticaux .

2 -Prise en main rapide

2.1 - Principe de fonctionnement .…

2.2 - Allumer/éteindre l'appareil

2.3 - Réglage rapide de la température .

2.4 - Choix du mode de fonctionnement .

2.4.1 - Le mode Auto...

2.4.3 - Le mode Prog... . . . . .

3.1 - Jumelage entre appareils dans une même pièce

3.2 - Connexions . : : :

4 - Réglages avancés

4.1 - Détection d'occupation. .

4.2 - Détection fenêtre ouverte/fenêtre fermée

4.3 - Consommation et économies d'énergie

4.4 - Verrouillage des commandes.

4.5 - Etalonnage . . . «

4.6- Délestage .....................................................

6-Encas de problème ....................................... 28 Caractéristiques Techniques ................................... 30 Nous vous remercions d'avoir choisi cet appareil et de nous avoir ainsi témoigné votre confiance. Le radiateur que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la meilleure quali- té et ainsi vous apporter une entière satisfaction Prenez le temps de lire la notice de votre radiateur et découvrir les conseils d'utilisation pour améliorer votre bien-être. Conservez la notice, même après l'installation du radiateur.

Mise en garde - Attention surface très chaude, caution hot surface. ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables. Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue. Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d’une surveillance ou aient reçu des instructions quant à l’utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur. Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l’utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. A la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des éventuelles traces liées à la fabrication de l'appareil. Afin d'éviter une surchauffe et pour des raisons de sécurité, (Q) ne pas couvrir l'appareil de chauffage. La notice d'utilisation de cet appareil est disponible sur le site internet ou en contactant le service après-vente.

DIRECTIVE RED 2014/53/UE (*) Par la présente la Société Thermor déclare que l'équipement référencé ci-dessous est conforme aux exigences essentielles de la directive RED 2014/53/UE. La déclaration de conformité UE complète de cet équipement est disponible sur demande, auprès de notre service après-vente (voir adresse et n°de tél en fin de notice). Désignation : Radiateur avec carte radio BD3.3 Modèles : voir la référence du modèle en entête de notice Caractéristiques : Bandes de fréquence radio utilisées par l’'Emetteur-Récepteur 868MHz à 868.6MHz 868.7MHz à 869.2MHz 869.7MHz à 870MHzZ Puissance de radiofréquence maximale : <25mW Equipement Hertzien de Classe 2 : peut être mis sur le marché et mis en service sans restrictions. Portée radio : de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique). La conformité aux normes radio et Compatibilité électromagnétique a été vérifié par l’organisme notifié 0081 : LCIE France, Fontenay aux Roses.

Votre appareil est livré avec son support mural. Le choix des vis et des chevilles dépend cependant de la nature de votre mur et il vous appartient de valider que vous utiliserez les vis et chevilles adaptées en fonction du poids de l’appareil.

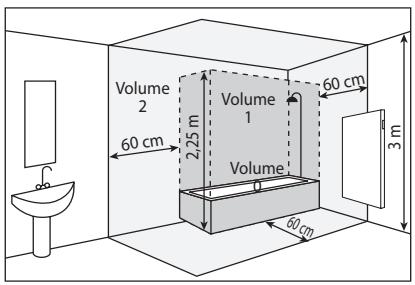

1.2 - Règles d'installation

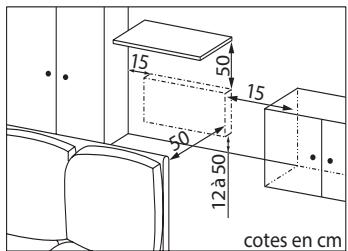

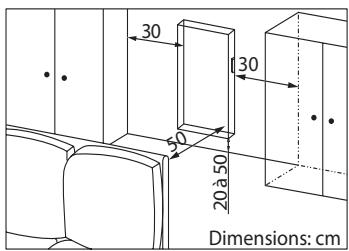

Cet appareil a été conçu pour être installé dans un local résidentiel. L'installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d'installation (NF C 15-100 pour la France). Sa plage de fonctionnement est de -10°C à 55°C. Respectez les distances minimales et maximales avec l’'ameublement pour l'emplacement de l'appareil. Il convient de l'installer de façon à ce que la détection se fasse de manière optimale (ex : ne pas installer derrière un canapé, un lieu de passage fréquent comme un couloir, un meuble, ..).(cf. schéma). Ne pas installer d'étagère au dessus des appareils verticaux. Modèle Horizontal Modèle Vertical et Plinthe Zone d'emplacement la plus optimale La fonction Fenêtre Ouverte est déconseillée dans les couloirs et dans les pièces situées à proximité d'une porte d'entrée donnant sur l'extérieur. Choisir l'emplacement le plus optimal Si vous avez un revêtement mural posé sur mousse il faut mettre une cale sous le support de l’appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa régulation.

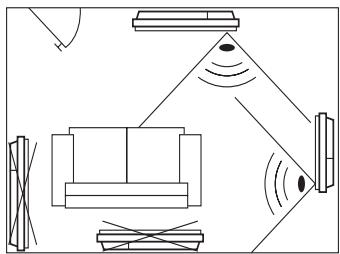

- Ne pas installer l’appareil dans un courant d’air susceptible de perturber perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc). - L'appareil ne doit pas être placé juste en dessous d’une prise de courant. - Ne pas installer l’appareil dans le volume 1 des salles de bains. Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l'appareil ne puissent être touchés par une personne dans la baignoire ou la douche. , |L'installation d'un appareil vertical en altitude provoque FN une élévation de la température de sortie d'air (de l'ordre ” [de 10°C par 1000 m de dénivelé). Il est fortement déconseillé de monter les appareils verticaux au dessus d'unealtitude de 1000 m(risque de mauvais fonctionnement). Il'est interdit de monter un appareil vertical horizontalement et vice- versa. Il'est interdit d'utiliser l'appareil en configuration mobile, sur pieds ou roulettes.

1.3 - Installation des appareils Horizontaux et Plinthes

Une fois le couvercle du carton enlevé, vous pouvez retirer le support mural (versions Horizontale et Plinthe), qui vous servira de gabarit pour le perçage des trous. Laisser l'appareil dans son carton.

1.3.1 - Déverrouiller les pattes d'accrochage de l’appareil

Munissez-vous d’un tournevis et Support mural déverrouillé. déverrouillez le support mural.

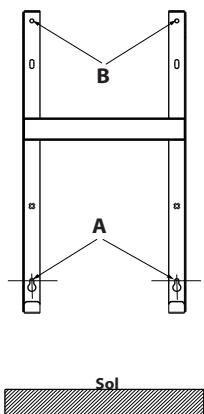

1.3.2 - Fixer le support mural au mur

Sol Posez le support mural au sol. Repérez les points de perçage A (croix) à l'aide d'un stylo. Ceux-ci donnent la position des fixations inférieures. Remontez le support mural en faisant coïncider les points de perçage À avec les trous inférieurs du support mural. Repérez les 2 points de perçage B à l'aide d'un stylo. Percez les 4 trous et mettez les chevilles adaptées à votre 3 |mur et au poids de l'appareil (ex. plaque de plâtre, béton). Positionnez le support mural et vissez.

1.3.3 - Raccorder l’appareil

Sortir l'appareil de son carton et retirer les cales. Pour faciliter le raccordement, cet appareil a été conçu afin qu'il tienne debout le temps du raccordement. Règle de raccordement - L'appareil doit être alimenté en 230V 50 Hz. - L'appareil doit être directement raccordé à une canalisation fixe dans laquelle est incorporé un dispositif de déconnexion ominipolaire conforme aux règles d'installation. Le raccordement au secteur se fera à l’aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intermédiaire d’un boîtier de raccordement. - Dans des locaux humides comme les cuisines, les salles de bains, il faut installer le boîtier de raccordement à au moins 25 cm du sol minimum. L'installation doit être équipée d’un dispositif de protection de type disjoncteur différentiel 30mA. 6 «

- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre. - Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. - Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain) il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

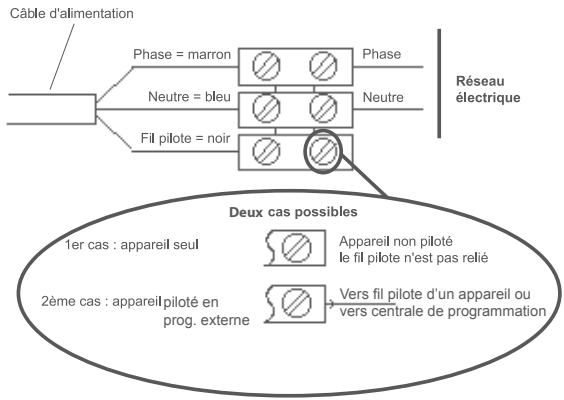

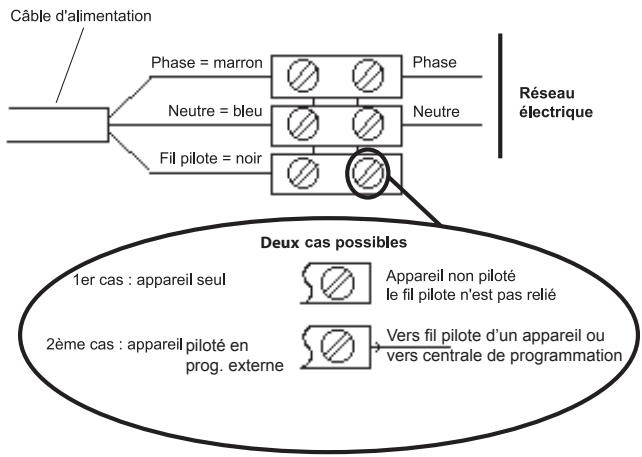

Câble d'alimentation Phase = marron Réseau électrique Fil pilote = noir Deux cas possibles Appareil non piloté le fl pilote n'est pas relié fer cas : appareil seul Vers fl pilote d'un appareil ou vers centrale de programmation 2ème cas : appareil piloté en prog. exteme Détail A 1-POSeZTa paie 2-Ramenez l'appareil 4 Introduisez les pattes dans sur l'étrier. vers le support. l'appareil, rabaissez

3- Relevez l'appareil. - Verrouillez en tournant les

verrous à l'aide d’un tournevis.

Une fois le couvercle du carton enlevé, vous trouverez un gabarit en carton pour le perçage des trous.

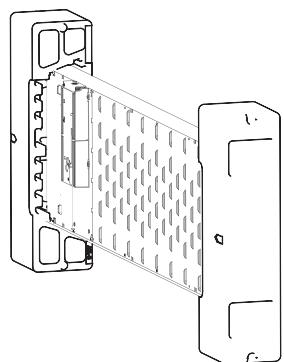

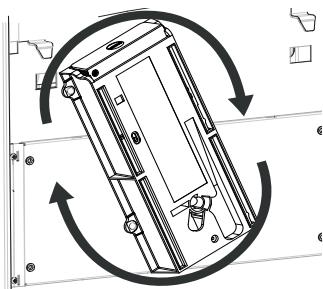

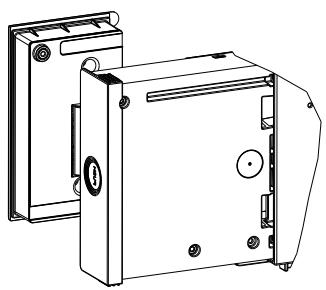

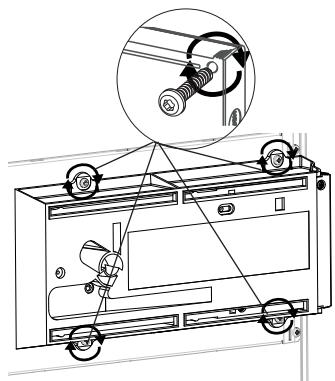

1.4.1 - Modifier la position du boîtier de commande

Par défaut, le boîtier de commande du radiateur est positionné à droite (l'appareil installé au mur). Sur le modèle VERTICAL, le boîtier peut être placé à gauche. Pour cela, effectuez les opérations suivantes : , Opérations à effectuer hors tension. Laissez l'appareil dans son “carton et ses cales. Utilisez la clé fournie avec le radiateur = situé à l'arrière du boîtier de commande \ Vue de l'arrière ORetirez et conservez les 4 vis de fixation situées à l'arrière du support du boîtier de commande. @Faites pivoter le support du boîtier d'un demi-tour à droit vos le haut SMAQUT A TOR | opixez le support du boîtier avec les 4 vis. 8 «

@Positionnez le 6Appuyez sur le|@Tirez le côté du radiateur dans ses |côté du boîtier pour|boîtier pour qu'il 2 cales, surle côté |le faire sortir du|soit complètement opposé au boîtier. | support. visible. @Retirez et conservez les deux vis de fixation de la partie arrière du boîtier de commande. Vues de face Vues de l'arrière

@Déboîtez la partie ORetournez ®Pivotez et avant du boîtier de replacer le commande en la câble du boîtier. tirant légèrement.

Vues de l'arrière ®Repositionnez @Remettez en place ®Appuyez sur le côté la partie avant les deux vis de du boîtier pour le faire dans la partie fixation de la partie entrer dans le support. arrière du boîtier arrière du boîtier de de commande. commande.

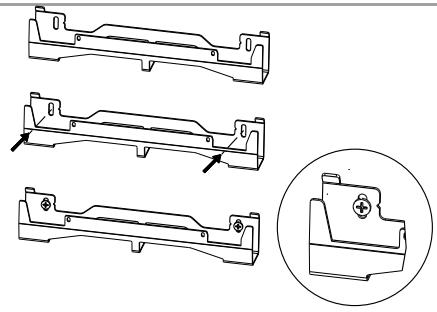

1.4.2 - Déverrouiller la patte d'accrochage de l’appareil

Dévissez les supports muraux du b— 0 radiateur. po

poufz0o0 Prévoyez des chevilles et des vis adaptées à votre type de mur en fonction du poids de l'appareil (les vis et les chevilles ne sont pas fournies). Pour RO et 1500 Utilisez le gabarit de pose. Repérez le milieu du radiateur à l’aide de la ligne en pointillé. Repérez les 4 points de perçage pour — —98- Axe du radiateur

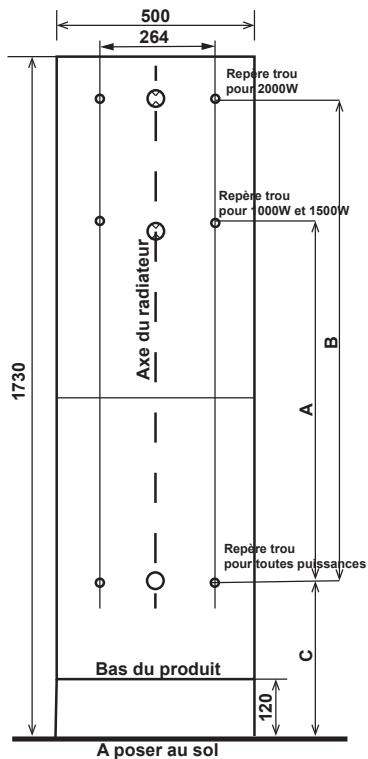

la fixation du radiateur et pointez les < avec un crayon. Puissance A B C | 1000/1500W 1916,5| - 391 1 frere | 2000W - [1259 | 301 9 - Percez les 4 trous de fixation du Bas du produit ol radiateur et insérez les chevilles. 720, A poser au sol

- Positionnez les supports muraux. - Assurez-vous que les supports sont de niveau. - Vissez les supports. - Sile boîtier de raccordement électrique est situé au-dessus du support mural bas, pour effectuer le raccordement, passez le câble d'alimentation dans le support. Vous évitez ainsi le pincement du câble.

1.4.3 - Raccorder l'appareil

Sortir l'appareil de son carton et retirer les cales. Pour faciliter le raccordement, cet appareil a été conçu afin qu'il tienne debout le temps du raccordement. Règle de raccordement - L'appareil doit être alimenté en 230V 50 Hz. - L'appareil doit être directement raccordé à une canalisation fixe dans laquelle est incorporé un dispositif de déconnexion omnipolaire conforme aux règles d'installation. Le raccordement au secteur se fera à l’aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intermédiaire d’un boîtier de raccordement. - Dans des locaux humides comme les cuisines, les salles de bains, il faut installer le boîtier de raccordement à au moins 25 cm du sol minimum. L'installation doit être équipée d’un dispositif de protection de type disjoncteur différentiel 30mA. - Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger. - Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain) il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel. Cäbie d'alimentation. Réseau électrique 2ème cas : appareil piloté en prog. exteme

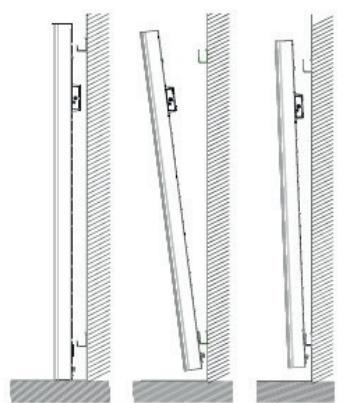

1.4.4 - Fixer l'appareil

Votre appareil a été livré avec deux pattes de préhension pour vous aider à le soulever et à le poser sur son support mural. - Une fois le raccordement fait, coupez l'alimentation au tableau électrique. - Placez le radiateur au sol devant les supports muraux. - Insérez les pattes dans les grilles latérales. - Levez le radiateur pour poser les crochets inférieurs du radiateur sur le support mural bas. - Rapprochez le haut du radiateur du support mural haut jusqu'au contact. - Levez légèrement le radiateur. - Rapprochez le haut du radiateur du mur. - Descendez légèrement le radiateur. - Posez les crochets supérieurs sur le support mural haut et les crochets inférieurs sur le support mural bas.

Avant toute action d'entretien, éteignez votre appareil en mettant l'interrupteur Marche/Arrêt en position 0. Pour conserver les performances de votre radiateur, il est nécessaire, environ deux fois par an, d'effectuer à l’aide d’un aspirateur ou d’une brosse, le dépoussiérage des grilles inférieures et supérieures ou latérales de l'appareil. L'appareil peut être nettoyé avec un chiffon humide et du savon liquide; ne jamais utiliser de produits abrasifs et de solvants. En ambiance polluée, des salissures peuvent apparaître sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l’air ambiant. Il est conseillé, dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...). Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.

2.1 - Principe de Fonctionnement

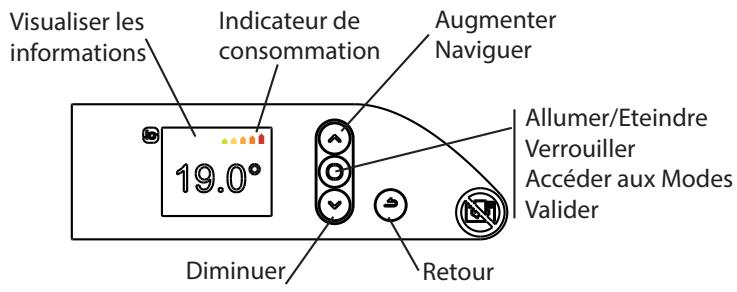

Modèle Modèle Horizontal Vertical Visualiser les Indicateur de Augmenter informations) consommation Naviguer D] Allumer/Eteindre 19.0 & Verrouiller a 19.0° © Accéder aux Modes KL O Q Valider ©) Diminuer, Retour © e

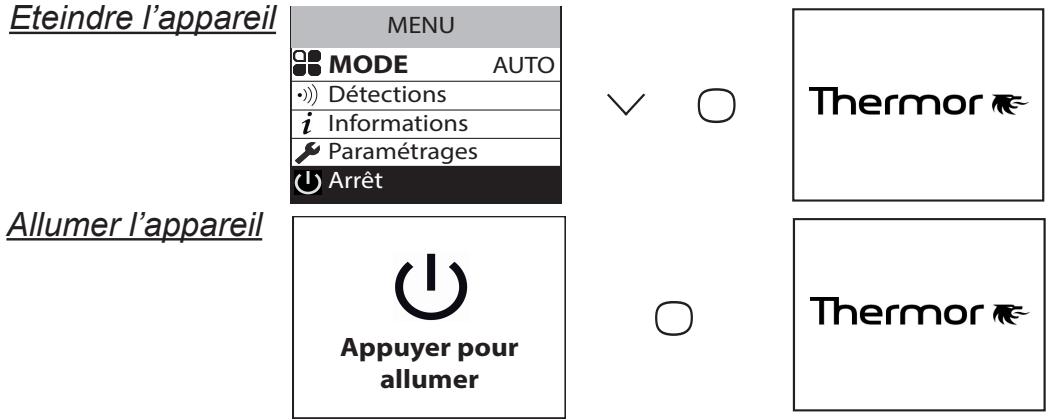

2.2 - Allumer/éteindre l'appareil

Un interrupteur Marche/Arrêt est situé à l'arrière droit du boîtier de l'appareil. Utilisez l'interrupteur uniquement pour un arrêt prolongé (hors période de chauffe).Positionnez l'interrupteur situé à l'arrière de l'appareil sur | pour mettre l’appareil sous tension. Si l'interrupteur est positionné sur 0, l'appareil n’est plus connecté. Lorsque l'appareil est mis hors tension, un nouveau réglage de la date et de l'heure peut être nécessaire. Eteindre l'appareil AUTO Thermor 4 Informations O LF Paramétrages Allumer l'appareil © O Thermor Appuyer pour allumer Pour arrêter la fonction chauffage, appuyez sur NV” jusqu'à atteindre (hArrêt et validez avec ©. Pour mettre en marche la fonction chauffage, faites un appui sur ©. 14 «

2.2.1 - Mettre en marche / arrêter l’appareil

2.2.1.1 - Réglage de l'heure et de la date

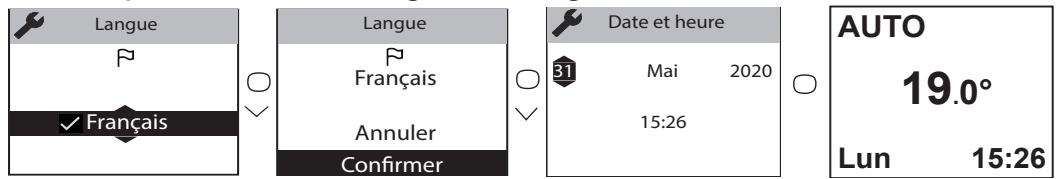

Ala première mise en marche, choisissez la langue, puis renseignez la date et l'heure. A la première mise en marche, - le mode AUTO est sélectionné, - la température de consigne est réglée à 19°C. Æ une Langue

2.3 - Réglage rapide de la température

Pour modifier la température de consigne, utilisez \ ou \/. Utilisez l'indicateur de consommation pour optimiser votre réglage. Quand l'indicateur de consommation se trouve au niveau du symbole vert, vous êtes à un niveau de température inférieur ou égal à la température conseillée. Il faut environ 6 heures minimum pour que la température se stabilise dans la pièce. Ilest possible en fonction de votre installation que vous Û releviez une température différente de celle affichée " sur votre appareil. Dans ce cas, reportez-vous au chapitre «Etalonnage».

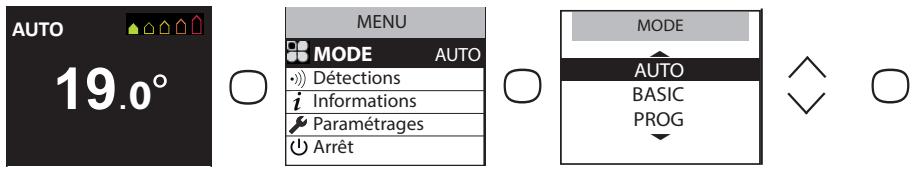

2.4 - Choix du mode de fonctionnement

3 modes de fonctionnement sont proposés. - AUTO : Activation du pilotage intelligent. - BASIC : Accès uniquement au réglage de la température. - PROG : Programmation manuelle des fonctions. Avant toute action, réveillez l'écran en appuyant sur la touche ©. Choisissez le mode le plus adapté à votre besoin. À_ Informations O BASIC V (@) LE Paramétrages PROG O Arrêt

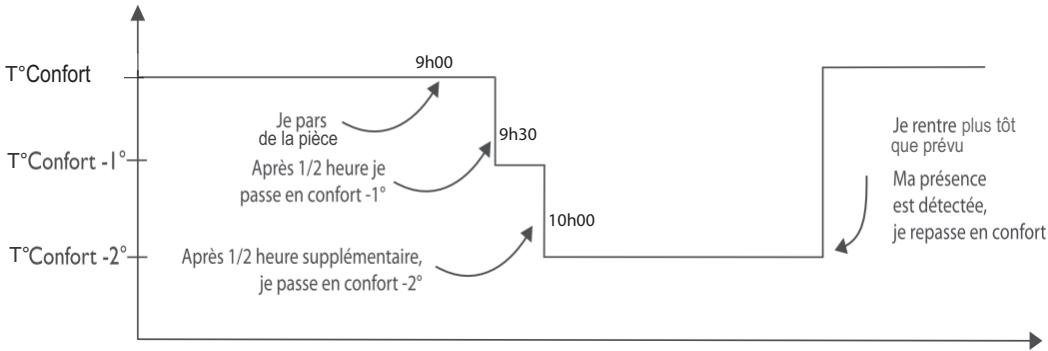

Ce mode permet d'activer le pilotage intelligent. Vous réglez la température désirée lors de votre présence dans la pièce et l'appareil optimise votre confort tout en réalisant des économies. L'appareil : + mémorise votre rythme de vie hebdomadaire et ses évolutions pour effectuer automatiquement la programmation optimale, + anticipe la chauffe pour que vous ayez la bonne température à votre retour dans la pièce, + détecte vos présences et absences imprévues pour ajuster la température automatiquement, + détecte les ouvertures et fermetures de fenêtre pour baisser la température de consigne à 7°C quand vous aérez.

2.4.1.1 - Fonctions accessibles en mode Auto

MENU MODE AUTO ) Détections 1 Informations | ÆParamétages | CO Arret + __ Fonction détections La fonction détection d'occupation est toujours active. +) Détections +)} Fenêtre ouverte [)) Fenêtre ouverte A sarétependant | ZN Pas de +X Occupation Active @) l'aération VW surveillance O C4 Active Inactive Pour plus d'information sur la fonction, reportez-vous au chapitre «Détection fenêtre ouverte». + __ Visualisation des informations du pilotage intelligent Autoprogrammation Permet de visualiser les périodes de présence observées par l'appareil pour chaque jour de la semaine. Votre appareil apprend, mémorise et évalue en permanence votre rythme de vie pour adapter la température de votre pièce. Après la première mise en marche, une semaine de fonctionnement est nécessaire pour définir l'autoprogramme. Il s’affine ensuite et évolue au fil du temps. Durant cette première semaine, l'appareil suit la température Confort. À Informations 1 ‘Autoprogrammation

© | présences observées anticipation Economies dé 16 «

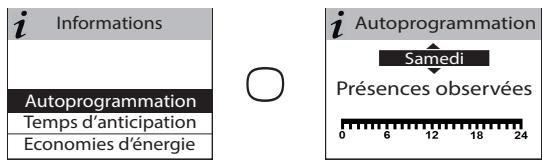

Temps d'anticipation Pour anticiper de manière optimale sa mise en chauffe avant votre retour, votre appareil apprend et mémorise le temps de montée en température en fonction des caractéristiques de votre pièce (volume,isolation, température extérieure …). Economies d'énergie Votre appareil vous informe des économies réalisées en indiquant le pourcentage de temps pendant lequel il a effectué un abaissement de la température sur les 7 derniers jours. Après la première mise en marche, une semaine de fonctionnement est nécessaire pour pouvoir visualiser un premier résultat. Ensuite, il sera mis à jour en permanence. Durant cette période, l'appareil sera continuellement en mode Confort. + __ Accéder aux paramètres d’abaissement de la température Permet de régler le niveau d'abaissement maximum de la température que vous souhaitez effectuer lors de vos périodes d'absences (de -2°C à -4°C). Par défaut, il est réglé à -3°C. FA Temps d'anticipation Pour votre confort, la montée en température démarre 1H30 avant votre arrivée LÆ# Paramétrages # Abaissement max # hbaissement max Æ Abaissement max meilleur rapport O É fort/économies Date etheure - Connectivités Baisse de -3°C maximum Baisse de -4°C maximum Baisse de -2'C maximum

2.4.2 - Le mode BASIC

L'appareil suit en permanence la température de consigne réglée. MENU Toutes les fonctions intelligentes sont désactivées. BE MODE BASIC [& Paramétrages Le mode PROG vous permet de gérer manuellement les fonctions de votre appareil.

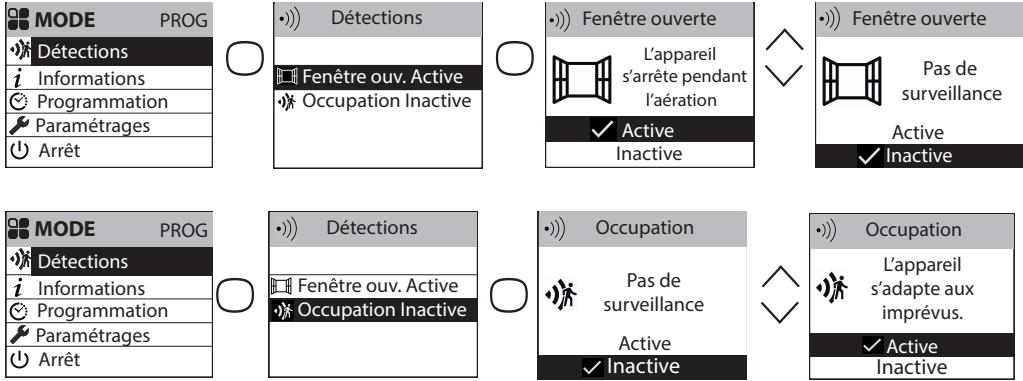

2.4.3.1 - Fonctions détections

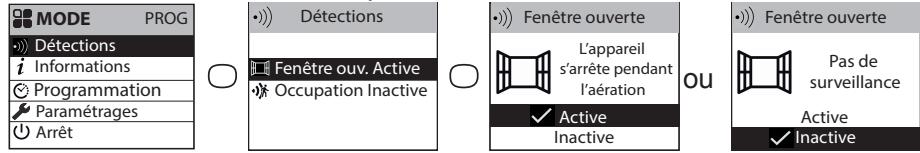

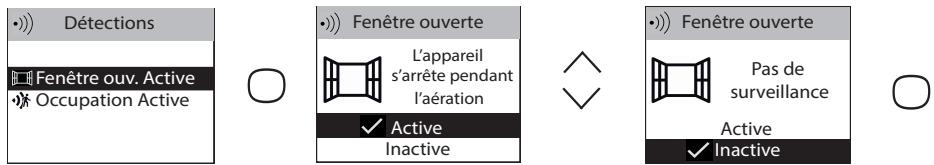

Par défaut, la détection de fenêtre ouverte/fenêtre fermée est active. 98 MODE PROG +) Détections L)) Fenêtre ouverte )) Fenêtre ouverte Dour Te) O tapas 2 5_Informations RQ ce V A Pas de € Programmation x Occupation Inactive l'aération surveillance À Paramétrages acte O Arrêt Inactive 98 MODE PROG +) Détections +) Occupation 3) Occupation D L'appareil 4_Informations D: Pas de NN M} s'adapte aux © Programmation surveillance \7 mprévus Paramétrages Active O Arrêt Inactive Par défaut, la détection d'occupation est inactive.

2.4.3.2 - Réglage de la température de consigne

A la mise en marche de l'appareil, les plages suivantes sont définies : Lundi à vendredi, confort de 5h à 9h et de 17h à 23h. Samedi et dimanche, confort de 5h à 23h. Vous pouvez modifier ces plages et définir 3 plages de température Confort par jour. Pendant ces plages Confort, la consigne de température est réglée à l’aide de LAN ou \/ . En dehors des plages Confort, l'abaissement est réglé dans le mode Prog «Abaissement T° ECO». La valeur d'abaissement par défaut de -3,5°C est recommandée pou une meilleure performance énergétique. Lundi..Dimanche La valeur de la température ECO est comprises entre 10°C et 19°C.

2.4.3.3 - Réglage de la programmation

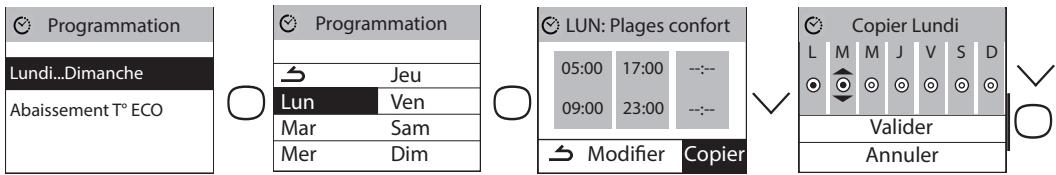

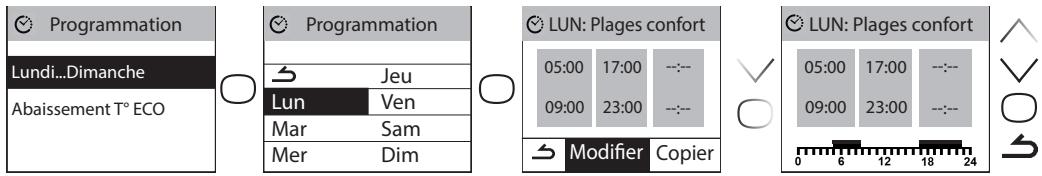

+ __ Modifier les programmes Vous pouvez programmer jusqu’à 3 plages de température Confort pour chaque jour de la semaine. En dehors des plages Confort, la température Eco (par défaut -3.5°c) est réglée. Pour changer cette valeur, voir le chapitre 2.4.3.2. Sélectionnez le jour avec V”. Validez ©. Sélectionnez «Modifier» avec V”. Validez ©. Choisissez l'heure de début de la 1ère plage Confort avec Aou V. Validez ©. Choisissez l'heure de fin avec /\ ou V/. Validez ©. Faites la même opération pour la 2ème plage Confort puis pour la 3ème plage Confort et validez ©. Selectionnez À puis deplacez vous sur le jour suivant avec V7. © Programmation © Programmation |G LUN: Plages confort |@ LUN: Plages confort nu mm IN Abaissement T° ECO EM Goo oo M | | fosoo fo me Mar Sam Mer Dim E [Modifier | Copier + Copier un programme Vous pouvez copier le programme d'une journée sur un (plusieurs) jour(s). BO<> Sélectionnez le jour à copier avec V7, valider O (ex: lundi). Sélectionnez «Copier» avec NV. Validez ©. Passez d’un jour à l’autre avec ©. Validez le jour vers lequel copier avec NV puis passer au jour suivant avec ©). € Programmation @ Programmation € LUN: Plages confort @ CopierLundi a ES IL. M (ML I) AA MS, “D: = Jeu nn odbbbeo \ abaisemenrreco | CD EE en ©) Goo VER Mar Sam Valider O Mer Dim Z Modifier Annuler

+ Supprimer une plage de température confort Sélectionnez le jour avec V7. Validez ©. Sélectionnez «Modifier». Validez C). Sur l'heure de début, sélectionnez 0:00 avec V7. Validez ©. Sur l’heure de fin, sélectionnez également 0:00 avec VV puis validez ©.

2.4.3.3.2 - Programmation externe

L'appareil suit les ordres de la commande externe de votre installation par liaison Fil Pilote. Sélectionnez «Source programmation» avec V/ puis valider ©. Choisissez «Pilotage externe» avec V/ puis validez ©. fs moDE PROG À Paramétrages [ÆSource programmation| IX Détections Leryth e donné cran | |tervihme suivi est donné par

CERN CC pgsieetheure C Programme interne age: Alimentation 5V DC, 2A Max Votre appareil dispose, sur le côté droit, d'un port USB permettant d'alimenter électriquement votre téléphone portable, votre tablette, votre enceinte Bluetooth. Pour l'utiliser : - l'interrupteur doit être sur | ; - l'appareil peut être en Marche ou en Arrêt au niveau du boîtier de commande ; - utilisez le câble d'alimentation de votre téléphone ou tablette que vous souhaitez brancher ou plugger votre enceinte Bluetooth directement sur le port USB. Attention : Pour garantir le bon fonctionnement de vos appareils électriques, ne les posez pas sur la grille de sortie d’air, sur le boîtier de commande ou devant la façade de l'appareil. Pour information, l'enceinte bluetooth Thermor est disponible en accessoire sur le site Thermor.fr

Avant toute action, réveillez l'écran en appuyant sur une touche. Ce menu vous permet d'accéder aux paramétrages de Connectivités. l MENU LÆ Paramétrage jE MODE AUTO) )} Détections À Informations Nos boîtiers sont compatibles iO-homecontrol®. Cette technologie de communication radio sans fil hautement sécurisée, est intégrée dans une large gamme d'équipements de la maison proposée par des marques partenaires, spécialistes de l'habitat. : nes ï ® Sur nos radiateurs de chauffage intégrant iO-homecontrol® vous pouvez par le menu «connectivités» : + Jumeler plusieurs appareils compatibles entre eux dans une même pièce. Pour un fonctionnement optimal, seuls des appareils situés dans une même pièce doivent être jumelés (jusqu'à 5 appareils maximum dans une même pièce). + Connecter vos appareils à l'application Cozytouch, pour les piloter à distance (il est nécessaire d'acquérir un Bridge Cozytouch).

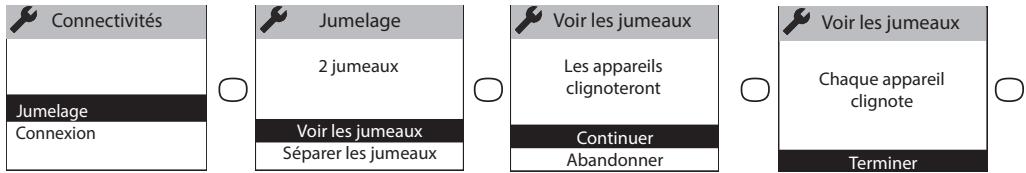

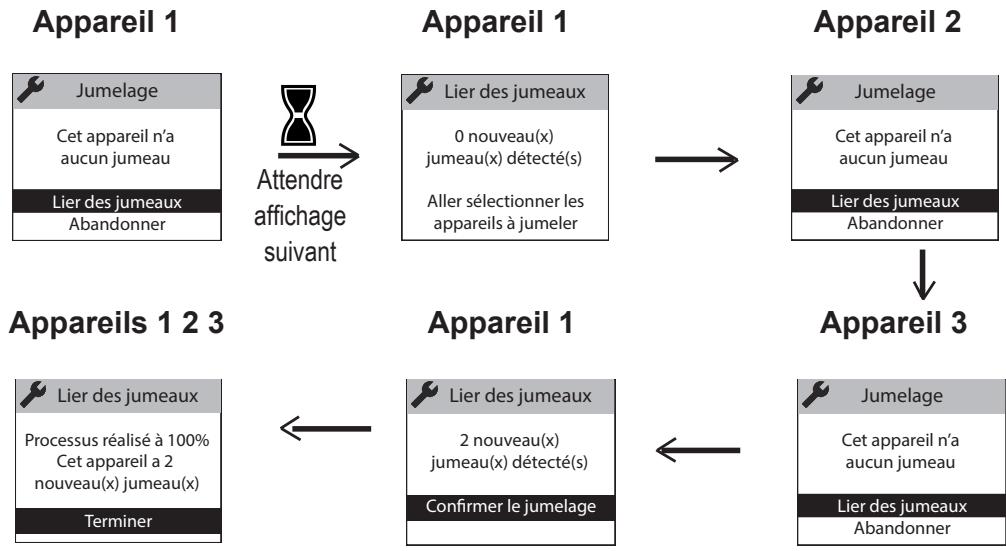

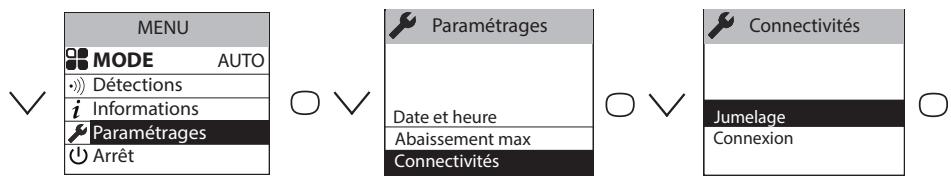

3.1 - Jumelage entre appareils d’une même pièce

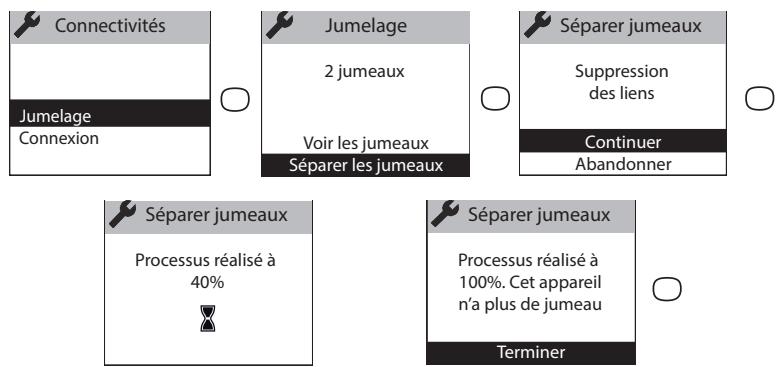

Les radiateurs, situés dans une même pièce peuvent être jumelés pour leur permettre de communiquer et partager des informations. Par exemple, quand plusieurs appareils sont jumelés, un changement de température de consigne ou de mode sur un appareil se répercute immédiatement sur les autres radiateurs de la pièce. De la même manière, si un des radiateurs de la pièce détecte votre présence ou une ouverture/fermeture de fenêtre, il communiquera cette information aux autres radiateurs. Accéder au JUMELAGE MENU Æ Paramétrages # Connectivités (88 MODE AUTO Déte: V Gromor O V ouectneue OV Oo “Abaissement max Connexion GO Arrêt 20 «

Exemple : jumeler 3 appareils d'une même pièce Appareil 1 Appareil 1 Appareil 2 #Æ#_ iumelage Æ Lier des jumeaux Æ Jumelage Cet appareil n'a x O nouveau(x) Cet appareil n'a aucun jumeau — jumeau(x) détecté(s) ——> aucun jumeau Attendre Aller sélectionner les ‘Abandonner affichage appareils à jumeler Abandonner suivant nl Appareils 1 2 3 Appareil 1 Appareil 3 # Lier des jumeaux |Æ Lier des jumeaux LÆ Jumelage Processus réalisé à 100% <— 2 nouveaux) Cet appareil n'a Cet appareil a 2 jumeau(x) détecté(s) <— aucun jumeau nouveau(x) jumeau() Abandonner Voir les appareils jumelé: Vous pouvez voir les appareils que vous avez jumelés entre eux. Æ Connectivités Æ jumelage Æ \oïrles jumeaux Æ Voir les jumeaux 2 jumeaux Les appareils O lignoteront O apr O Connexion Séparer les jumeaux “Abandonner Annuler le jumelage _(Séparer les jumeaux) : g À Cette opération supprime tous les liens entre appareils Ajouter un jumea Il faut annuler le jumelage existant («voir Annuler le jumelage») et recommencer l'opération pour jumeler tous les appareils entre eux. # Connectivités Æ jumelage À Séparer jumeaux 2jumeaux Suppression O O des liens O ‘Connexion Voir les jumeaux Abandonner # Séparer jumeaux # Séparer jumeaux Processus réalisé à Processus réalisé à 40% 100%. Cetapparell | C3 H n'a plus de jumeau » 21

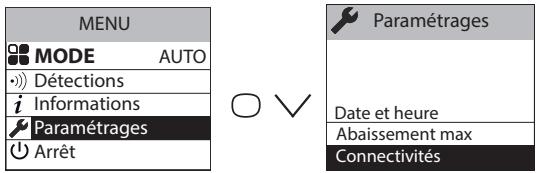

Cet appareil est compatible avec notre Offre Cozytouch (Toutes les informations sont disponibles sur notre site Internet) et avec les bridges utilisant le protocole iO- homecontrol . Accessoires nécessaires : Application Cozytouch | Bridge Cozytouch. Vendu | Box d'accès compatible iOS et Android. | par les distributeurs de notre | à internet Téléchargement gratuit sur App | marque ou sur notre site Store ou Google Store internet Cette installation vous permet de piloter, programmer, contrôler votre (vos) appareil(s) à distance, via un smartphone ou une tablette. Vous pouvez par exemple modifier la température de consigne, ou le mode de fonctionnement, gérer vos absences en indiquant votre date de retour, ou visualiser la consommation de vos appareils. Si vous souhaitez jumeler plusieurs appareils d'une même pièce via l’application, il faut connecter les appareils un par un, jusqu'à 20 appareils dans le même logement. x Effectuez toutes les opérations de connexion ou de pilotage à partir de &\ l'application (suivez les instructions affichées sur votre smartphone ou votre à tablette). Connecter vos appareils Suivez les instructions données dans l'application. Æ Paramétrages LÆ Connectivités Olumelage O Date et heure | 1/ Si les appareils sont déjà jumelés entre eux et que vous souhaitez vous TN connectez à l’application, annulez le jumelage.

21 Connectez les radiateurs d’une même pièce, un par un. De même que l’on ne peut pas jumeler en local des produits entre eux s'ils ont déjà été connectés dans l’application dans des pièces différentes.

Détection d'occupation Permet de ne chauffer votre pièce que lorsqu'une personne est présente. L'appareil chauffera alors en température Confort. 13m, La détection se fait au dessus du capteur (Z 40 cm du sol) Respecter la cote d'installation Activer/désactiver la fonction Mode Auto EN Fonction toujours active en Mode Auto.

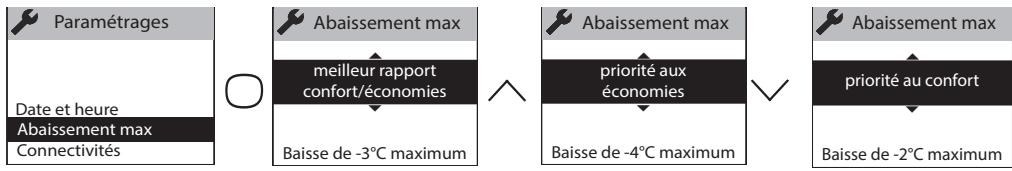

À Informations LE Paramétrages (D Arret Lao he ace made Ex : Votre appareil est réglé à 19°C en Confort. - 9h00, vous partez de la pièce; - 9h30, la température de fonctionnement passe à 18°C; - 10h00, la température de fonctionnement passe à 17°C. T°Confort Je pars LA oso Je rentre plus tôt de la pièce que prévu Après 1/2 heure je LA J Ma présence T°Confort -|° passe en confort-1 est détectée, 10h00 je repasse en confort T*Confort -2° Après 1/2 heure supplémentaire, je passe en confort-2° Mode Prog Par défaut, la fonction détection d'occupation est inactive. [s MODE PROG +) Détections >) Occupation î E Pas de À Informations 4 Programmes — © DEEE surveillance LE Paramétrages JO Arrêt Active D 23

L’activation de la fonction détection d'occupation dans le Mode Prog, permet de gérer vos présences imprévues automatiquement. Exemple : Lundi vous aviez programmé une plage de température de 17h00 à 23h00. Vous rentrez à 15h00. L'appareil détecte votre présence et passe automatiquement en plage de température Confort. + __ Dérogation ponctuelle à la programmation Fonction détection d'occupation Inactive En cas d'activation, cette fonction permet de gérer vos présences imprévues. Exemple : Lundi vous aviez programmé une plage de température Confort de 17h00 à 23h00. Vous rentrez à 15h00 et l'appareil affiche une température Eco. Vous pouvez augmenter manuellement la température. La dérogation ponctuelle est active jusqu'à la prochaine plage de température Confort définie dans le programme. L'appareil reprend ensuite son fonctionnement normal. Permet de détecter les variations de températures liées à l'ouverture et à la fermeture de vos fenêtres. Si vous oubliez d’éteindre votre appareil lors de l'ouverture prolongée d'une fenêtre, cette fonction permet d'y pallier et évite à votre appareil de chauffer inutilement. L'appareil passe automatiquement en température Hors Gel (7°C) lorsqu'il détecte une fenêtre ouverte et remonte à la température de consigne lorsqu'il détecte sa fermeture (le temps de détection est variable). L'appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment : . la température souhaitée dans la pièce . la température extérieure . la configuration de l'installation Dans le cas d'appareils jumelés, la détection sur l'un des appareils est répercutée à sur l'ensemble des appareils jumelés. De la même manière, si on désactive la fonction sur l’un des appareils, elle est désactivée sur l'ensemble des appareils jumelés. Activer/désactiver la fonction Cette fonction n’est accessible que dans les modes AUTO ou PROG. [88 MODE PROG LH) Détections «)) Fenêtre ouverte «)) Fenêtre ouverte L'appareil O s'arrte pendant Pas de l'aération [OU surveillance ©Programmation _| LÆ Paramétrages [O Arrét Inactive NOTA : Via le «Menu Expert», vous pouvez désactiver la détection de fenêtre ouverte d’un seul appareil sans désactiver les autres dans le cas d'appareils jumelés (voir chapitre «Paramétrages» du menu expert page 27). Ce même appareil passera en hors gel en cas de détection de fenêtre ouverte par l’un des autres produits jumeaux. Active

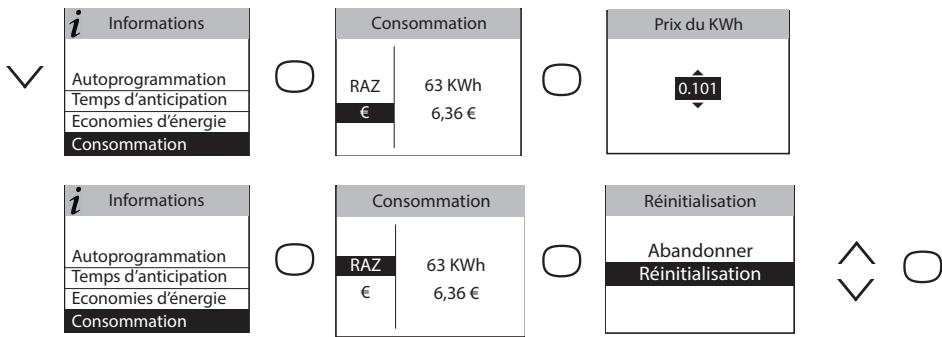

4.3 - Consommation et économies d’énergie

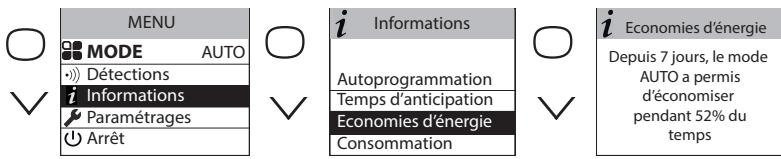

Vous avez accès à l'indicateur de consommation énergétique par le menu information. Il vous affichera la consommation en KWh et le prix en euros. Accéder au menu information Economies d'énergie O informations e À Economies d'énergie Depuis 7 jours, le mode Autoprogrammation AUTO a permis N7 [mes dnrapaton | d'économiser _Informatio [# Paramétrages pendant 52% du Consommation temps Consommation À Informations Consommation Prix du KWh N/ nutoprogemmation | aaz | ssxum | © MS d'aNHCIPON conomies d'énergie 636€ À Informations Consommation Réinitialisation uoprogrammaton _ (C) sum © fagArindonner NO Economies d'énergie € 636€ V nmatié

4.4 - Verrouillage des commandes

Afin d'éviter les manipulations par des enfants, vous pouvez verrouiller les commandes de votre appareil en faisant un appui long sur O Sélectionnez «Verrouiller» À et validez avec O : Faites de même pour déverrouiller les commandes en sélectionnant Verouiler «Déverrouiller» à. Eteindre

Il'est nécessaire d'attendre 6 heures au minimum pour que la température se stabilise. Il'est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur l'appareil (un écart de 0,5° C est normal.) Dans ce cas, reportez-vous au «Menu Expert», chapitre «Config. fonctions».

Nos appareils sont compatibles avec les différents systèmes de délestage via le fil pilote ou radio io-homecontrol. Vous ne devez toutefois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos appareils. Des coupures franches d'alimentation électrique intempestives et répétées peuvent provoquer une usure prématurée et une détérioration des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant. Lors des périodes de délestage, l'écran affiche «ordre de delestage prioritaire». L'appareil revient ensuite à son mode de fonctionnement initial. D 25

Pour accéder au menu Expert, appuyez simultanément sur les touches © et \ . Ce menu permet d'accéder aux fonctions avancées de l'appareil. 1 Permet d'obtenir des informations sur l'appareil qui pourront vous être demandées en cas de contact avec le SAV. informations Eté/Hiver automatique. Permet d'activer ou de désactiver le passage automatique de Horloge l'heure à l'heure d'hiver. Par défaut, ce parametrage est actif. Date et heure. Général Langue Permet de choisir la langue : français, anglais, espagnol, allemand, portugais, néerlandais. Permet de revenir au réglage de base usine (mode Auto actif, consigne à 19°C, abaissement à 3,5°C, fonctions détections Réinitialisation actives). Le jumelage entre les appareils, la connexion à l'application ou la connexion à un point de commande seront supprimés ILest possible, en fonction de votre installation, que vous releviez une température ambiante différente de celle affichée sur votre : appareil. Avant toute action, laissez stabiliser la température au Paramétrages moins 6h en mode confort, à la température souhaitée. Vous pouvez alors effectuer un étalonnage de votre appareil pour Etalonnage T° ajuster la température de consigne à la température relevée dans la pièce . La valeur d'étalonage est comprise entre -3°C et+3°C. Config. Exemple : la température affichée sur votre radiateur est 20°C. fonctions Celle affichée sur votre thermomètre est de 22°C => choisissez la valeur d'étalonnage +2°C. En cas de jumelage, permet de désactiver la fonction détection fenêtre ouverte sur cet appareil uniquement. La désactivation Détection fenêtre | de la fonction sur cet appareil ne désactive pas la fonction sur les autres appareils jumelés et lui permet de suivre la fonction Détection fenêtre ouverte des autres appareils jumelés. Effacement Réservé aux appareils gérés par radio. 26 «

Permet d'enregistrer une température de consigne Température maximum qui ne pourra pas être dépassée. Elle est réglée max par défaut à 28°C et peut être modifiée (de 19°C à 28°C). Permet de brider partiellement ou totalement les réglages de l'appareil. [# Contrôle d'accès & Contrôle d'accès Réglages autorisés Tous Température seule Restrictions Aucun (tout verrouillé] Permet d'enregistrer un code personnel d'accès au Menu Expert. Une fois activé, l'accès au Menu Expert est codé. Vous pouvez noter ici Code PIN votre code personnel [] [] [] Pour le désactiver, retournez dans Menu Expert, saisissez votre code personnel, et retournez dans Paramétrages --> Restrictions --> Code PIN La clé de sécurité permet de sécuriser votre installaton iO afin de ne pas interférer avec un équipement voisin. à L'échange de clé donne la possibilité d'associer un point de Paramétrages commande iO à votre installation à Permet d'envoyer la clé de sécurité à un point de commande Envoyer la clé iO. sécurité F # Privilégiez cette opération si les appareils sont jumelés. Attention, si vous utilisez une télécommande centralisée pour des volets roulants, une nouvelle clé sera envoyée au point de commande iO, qui lui, la renverra à la télécommande centralisée. Connectivités Permet de recevoir la clé de sécurité d'un point de Recevoir la clé | commande iO. de sécurité #h Rend non fonctionnel le jumelage existant si la clé de sécurité n'est pas transmise aux autres jumeaux. Autoriser Après l'échange de clé, cette opération est nécessaire pour Association permettre l'association à un point de commande externe 10 de notre marque. Réinit Supprime toutes les connectivités (jumelage des appareils, : ë connexion à l'application, connexion à un point de Connectivilés commande centralisé). Corps Mise en route du corps de chauffe pendant 5 minutes afin de vérifier le principal fonctionnement. Capteur de Active le capteur afin de vérifier le bon fonctionnement. présence Test Emission signal | Permet de vérifier la bonne communication radio entre test deux appareils par l'émission de signal sur un appareil et Radio réception de signal sur l'autre. Si le signal est faible, il y a Réception signal | Un risque de perte de communication. Vérifiez l'installation test (distance et/ou obstacles entre les appareils). Pour sortir du Menu Expert, faites autant de fois de retour arrière En) , Selectionnez "Abandonner' avec V” et validez avec ©. D 27

L'écran du boîtier de commande ne s'allume pas. 6-Encas de problème ué à l'arrière de l'appareil est en posi- Vérifiez que l'appareil est alimenté électriquement. La température d'ambiance est différente de celle affichée sur l'appareil. Il'est nécessaire d'attendre 6 heures au minimum pour que la tem- pérature se stabilise. Il est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur l'appareil (un écart de 0,5° Cest normal.) Dans ce cas, reportez-vous au «Menu Expert», chapitre «Calibration T°». L'appareil ne chauffe pas. Si vous êtes en programmation, vérifiez que vous êtes sur une plage horaire Confort. Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'a pas coupé le fonctionnement de l'appareil. Vérifiez la température de l'air de la pièce : si elle est trop élevée par rapport à la température de consigne, l'appareil ne chauffe pas. L'appareil chauffe tout le temps Vérifiez que l'appareil n’est pas situé dans un courant d'air (porte ouverte à proximité, sortie d'air par le cache câble à l'arrière de l'appareil) ou que le réglage de la température n’a pas été modifié. Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué), coupez l'alimentation de l'appareil (fusible, disjoncteur) pendant environ 10 minutes, puis rallumez-le. Si le phénomène se reproduit fréquemment, faites contrôler l'alimen- tation par votre distributeur d'énergie. L'appareil ne chauffe pas assez. Augmentez la température en appuyant sur /\(reportez-vous au cha- bitre «Régler la température»). Si le réglage est au maximum, faites les vérifications suivantes : - Vérifiez si un autre mode de chauffage existe dans la pièce. - Assurez-vous que votre appareil ne chauffe que la pièce (porte fer- mée). - Faites vérifier la tension d'alimentation de l'appareil. - Vérifiez si la puissance de votre appareil est adaptée à la taille de votre pièce (nous vous préconisons en moyenne [00 Wim? pour une hauteur de plafond de 2,50 m ou 40W/m°). L'appareil est très chaud en surface. Il'est normal que l'appareil soit chaud lorsqu'il fonctionne, la tempé- rature maximale de surface étant limitée conformément à la norme NF Electricité. Si toutefois vous jugez que votre appareil est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons en moyenne 100 Wim? pour une hauteur sous plafond de 2,50 m ou 40W/m°) et que l'appareil n’est pas placé dans un courant d'air qui perturberait sa régulation. 28 «

Des traces de salis- sures apparaissent sur le mur autour de l'appareil. En ambiance polluée, des salissures peuvent apparaître sur les sorties d'air de l'appareil ou au mur Ce phénomène est lié à la mauvaise qua- lité de l'air ambiant (fumée de cigarettes, bougies, encens, cheminée....). Il'est conseillé dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...). Le Menu Expert n'est pas accessible. Vous avez enregistré un code PIN.Vous devez saisir votre code pour accéder au menu Expert (voir chapitre Menu expert). L'appareil ne suit pas les ordres de programmation interne. Vérifiez que la date et l'heure sont réglées. Vérifiez que l'appareil est en Mode PROG et que la programmation interne est sélectionnée. L'appareil ne suit pas les ordres de programmation externes. Assurez-vous de la bonne utilisation de la centrale de programma- tion (voir notice d'utilisation de la centrale). Vérifiez que l'appareil est en Mode PROG et source de programma- tion « Pilotage ext.» . L'appareil ne répond pas aux ordres du fil pilote. Pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes : Oscilloscope Réf/ Ordres reçus Neutre Mode obtenu 0 voit ——— | CONFORT

3 s/5 min 1C 230V CONFORT - 7 $/5 min W 2°C 230V NS |eco — 115 V négatif TK HORS GEL … ARRET + 115 V positif D RberAcE Dans le cadre de la programmation par fil pilote ou courant porteur, les ordres hors gel ou délestage sont prioritaires. Le délai de basculement du mode Confort vers le mode Eco est de l’ordre de 12 secondes. Le délai de basculement du mode Confort -1/-2 vers Confort est de l’ordre de 5 minutes. D 29

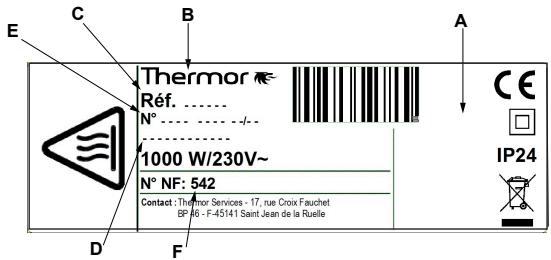

Si vous n’avez pas réussi à résoudre votre problème, contactez votre distributeur/installateur, munissez-vous des références de l’appareil. Elles sont situées sur le côté de l'appareil. Mesu- rez la température de la pièce. Le Code commercial (C) et le Numéro de série (E) identifient auprès du constructeur l'appa- reil que vous venez d'acquérir. A Normes, labels de qualité B Marque commerciale € Code commercial

D Référence de fabrication 1000 W/230V- | Les ù Ce NF: 542 | E N° de série ts x F N° de constructeur Fi — > : Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux. 30 «

Caractéristiques Techniques mesurées et calculées conformément au REGLEMENT (UE) 2015/1188. Références du modèle

UNOH-BD3.3 / UNOV-BD3.3 / UNOP-BD3.3

Caractéristique Symbole Valeur Unité Puissance thermique Puissance thermique nominale P nom 0,75 à 2,0 kW Puissance thermique minimale P min 0,0 kW Puissance thermique maximale continue P max,c 2,0 kW Consommation d'électricité auxiliaire À la puissance thermique nominale el max 0,000 kW A la puissance thermique minimale el min 0,000 kW En mode veille ab 29007 Iw el sb 0,70 W Type de contrôle de la puissance thermique / de la température de la pièce Caractéristique Présence | | £mation complémentaire fonction Contrôle électronique de la température oui pièce et programmateur hebdomadaire. Autres options de contrôle Contrôle de la température de la pièce, avec oui détecteur de présence. Contrôle de la température de la pièce, avec détecteur de fenêtre ouverte. °" Option de contrôle à distance. oui Contrôle adaptif de l’activation. oui Limitation de la durée d'activation. non Capteur à globe noir. non Coordonnées de contact Idem dernière de couverture » 31

GARANTIE Document à conserver par l'utilisateur {à présenter uniquement en cas de réclamation) + La garantie s'applique en France métropolitaine uniquement. + Sauf exceptions précisées dans les Conditions Générales de Vente, la durée de la garantie est de 2 ans à compter de la date d'installation ou d'achat du produit.

• La garantie de votre radiateur Thermor est assurée par le dernier revendeur. + Les conditions d'application de la garantie sont précisées dans les Conditions Générales de Vente mais il est rappelé que les détériorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50 160, d'un usage anormal ou du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie. PPTOETAPRRRNC “ces renseignements se trouvent sur là plaque signalétique située sur le côté droit dl l'appareil

ÉQUATEUR 4 6 Radiateur connecté Thermor, la chaleur connectée Retrouvez toutes nos solutions et nos conseils sur www.thermor.fr THERMOR ZA CHARLES BEAUHAIRE + 17, RUE CROIX FAUCHET | I \ermor #Æ BP 46 + 45141 SAINT-JEAN-DE-LA-RUELLE
