MODE D'EMPLOI KENYA 2 THERMOR

Notre responsabilité ne saurait être engagée pour des dommages causés par une mauvaise installation ou par le non-respect des instructions se trouvant dans ce document.

de 750 à 2000 W coloris blanc

Le boîtier de commande 4 2.1.1 Description du boîtier 4 2.1.2 Description de l’écran du boîtier 5 Mettre votre appareil en marche / arrêt 5 2.2.1 Allumer / Eteindre votre appareil 5 2.2.2 Activer l’écran 5 Réglage de la température de consigne 5 Réglage du jour et de l’heure 6 Fonctions pratiques 7 2.5.1 Aération 8 2.5.2 Fonction Equilibre 8 2.5.3 L’indicateur de consommation 9 LES MODES DE CHAUFFAGE 10 Choix du mode de chauffage 10 Le mode Confort 10 3.2.1 Utiliser le mode Confort 11 3.2.2 Comment modifier la température Confort 11 3.3 Le mode Eco 12 3.3.1 Utiliser le mode Eco 12 3.3.2 Comment modifier la température Eco 12 3.4 Le mode Hors Gel 12 3.4.1 Utilisation du mode Hors Gel 12 3.5 Le mode PROG 12 3.5.1 La programmation journalière 13 3.5.2 Comment activer le mode PROG 14 3.1 3.2 Vérifiez la tension d’alimentation et coupez le courant avant le raccordement de l’appareil. Conservez la notice, même après l’installation de l’appareil.

Caractéristiques de l’appareil :

CAT C : Appareil satisfaisant à la norme NF Electricité performance selon les critères de la catégorie indiquée. IP24 : Appareil protégé contre les projections d’eau Classe II : Double isolation (pas de raccordement à la terre). IK08 : Tenue aux chocs mécaniques : Appareil conforme à la directive Européenne 2002/96/CE (DEEE).

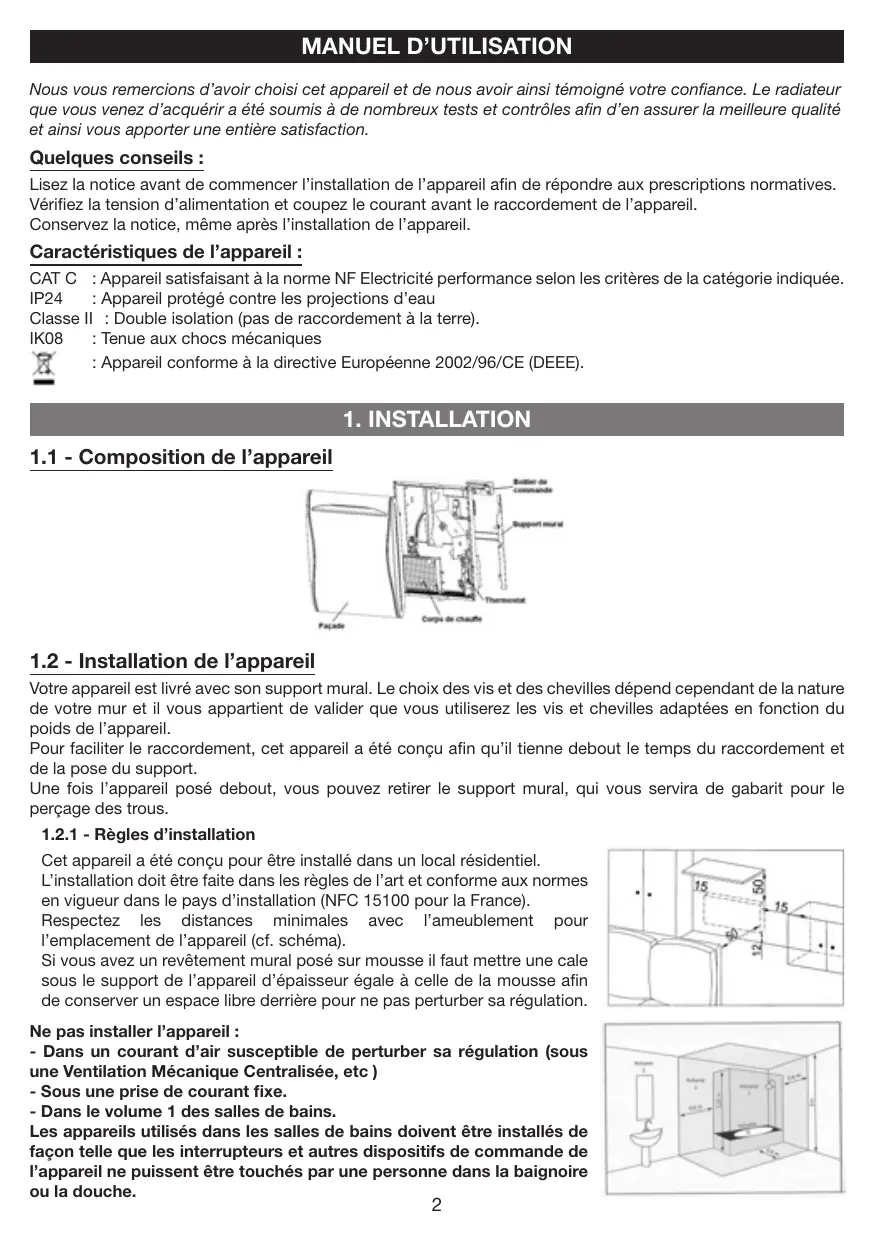

Pour faciliter le raccordement, cet appareil a été conçu afin qu’il tienne debout le temps du raccordement et de la pose du support.

Une fois l’appareil posé debout, vous pouvez retirer le support mural, qui vous servira de gabarit pour le perçage des trous. 1.2.1 - Règles d’installation Cet appareil a été conçu pour être installé dans un local résidentiel. L’installation doit être faite dans les règles de l’art et conforme aux normes en vigueur dans le pays d’installation (NFC 15100 pour la France). Respectez les distances minimales avec l’ameublement pour l’emplacement de l’appareil (cf. schéma). Si vous avez un revêtement mural posé sur mousse il faut mettre une cale sous le support de l’appareil d’épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa régulation. Ne pas installer l’appareil : - Dans un courant d’air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc ) - Sous une prise de courant fixe. - Dans le volume 1 des salles de bains. Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l’appareil ne puissent être touchés par une personne dans la baignoire ou la douche.

Posez le support mural au sol. Repérez les points de parçage A. Ceux-ci donnent la position des fixations inférieures.

L’installation doit être équipée d’un dispositif de protection de type disjoncteur. Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger. Le câble d’alimentation doit être remis en place et fixé avec la bride plastique pour assurer le maintien en position du thermostat. Si cette opération n’est pas respectée, il y a risque de danger. Si l’appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain) il est nécessaire de protéger l’alimentation du fil pilote sur ce différentiel. Test de raccordement du fil pilote Vous pouvez raccorder le fil pilote si votre maison est équipée d’une centrale de programmation, ou d’un gestionnaire d’énergie.

MANUEL D’UTILISATION Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :

- Poser l’appareil sur le support S selon le schéma. - Ramener l’appareil vers le support puis le relever (flèches 1 et 2). - Introduire les pattes du support dans les trous de l’appareil, rabaisser (flèche 3). - Verrouiller en tournant les 2 verrous V d’un demi tour, votre appareil est fixé.

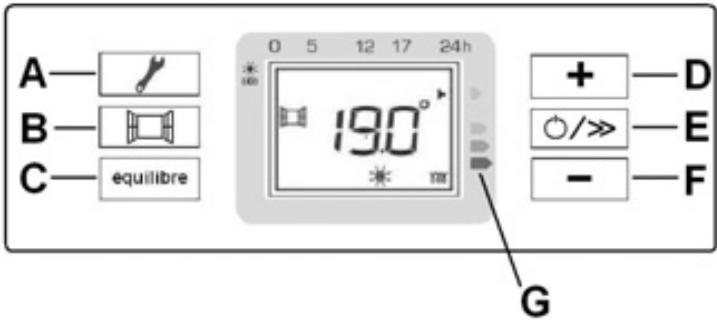

2.1 Le boîtier de commande 2.1.1 Description du boîtier de commande Pour plus de confort et d’économie, votre appareil est doté d’un boîtier de commande à affichage digital. Il vous permet de régler toutes les fonctionnalités de l’appareil.

A Accès aux réglages

B Fonction Aération automatique C Fonction Equilibre (pour la maîtrise de l’énergie) D Augmentation de la température E Mise en marche / Changement des modes de chauffe – défilement / Mise en veille F Abaissement de la température G Indicateur de consommation Enlevez le film plastique de protection placé sur le boîtier de commande.

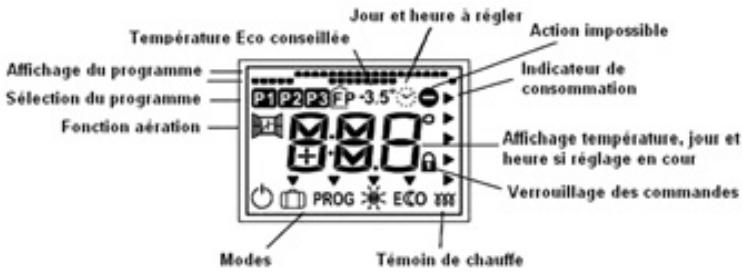

Lors de la première mise en route, l’appareil est réglé en mode Confort, à 19°C.

2.2.2 Activer l’écran Si l’écran n’est pas éclairé, un appui sur n’importe quelle touche ne fait qu’activer l’éclairage de l’écran.

Si l’écran n’est pas rétroéclairé, j’appuie sur n’importe quelle touche pour le réactiver.

Je peux maintenant appuyer sur la touche correspondant au réglage que je souhaite faire.

2.3 Réglage de la température de consigne

La température par défaut est de 19°C.

Vous pouvez la faire varier en appuyant sur les touches + ou - .

Pour valider, appuyez sur la touche (F)

J’attends au minimum 6 heures pour que la température se stabilise.

La flèche noire se déplace le long de l’indicateur de consommation, entre le niveau vert et le rouge selon la consigne demandée. La température de confort recommandée par l’Ademe est de 19°C, cette flèche vous indique si votre comportement est dans ces recommandations ou

2.4 Réglage du jour et de l’heure

Avant de régler la programmation, il faut mettre à l’heure l’appareil ou s’assurer qu’il est déjà à la bonne date et la bonne heure. Nota : Lors d’une coupure de courant supérieure à 10 minutes, il faut re-régler le jour et l’heure.

Pour accéder au réglage du jour et de l’heure, je maintiens appuyé quelques secondes la touche Accés aux réglages (A).

Les lettres sur mon écran clignotent : je peux commencer à régler le jour. (J = jour - LU = lundi)

Pour modifier le jour, j’appuie sur la touche + (D) ou la touche

- (F). J’ai modifié le jour. Je peux accéder au réglage de l’heure.

Pour accéder au réglage de l’heure, j’appuie sur la touche

Défilement (E). Les lettres sur mon écran clignotent pour modifier l’heure.

Pour accéder au réglage des minutes, j’appuie sur la touche Défilement (E).

Les lettres sur mon écran clignotent pour modifier les minutes.

Pour modifier les minutes, j’appuie sur la touche + (D) ou la touche - (F).

J’ai modifié les minutes. Je peux valider mon réglage.

Pour valider les minutes, j’appuie sur la touche Défilement (E).

Mon écran revient à l’affichage principal.

Nota : A tout moment, je peux sortir des réglages en appuyant sur la touche Accés aux réglages (C)

Les réglages effectués sont enregistrés.

Ces fonctions sont un complément aux fonctions de programmation.

Votre appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment :

- température de consigne souhaitée dans la pièce, - température extérieure, - configuration de votre installation... En détectant l’ouverture et la fermeture de la fenêtre, la fonction Aération automatique vous permet d’adopter naturellement un geste éco-citoyen : ne pas chauffer inutilement votre logement lorsque vous l’aérez, pour plus de confort et d’économies. 2.5.1.1 Comment activer la détection automatique d’ouverture et de fermeture de fenêtre ?

Pour l’activer, j’appuie sur la touche Aération automatique (B).

Le symbole représentant la détection d’ouverture et de fermeture de fenêtre s’affiche à l’écran.

Sa consigne de fonctionnement est de 7° C, à ± 3° C, pendant toute la durée d’aération de votre pièce. A la fermeture de la fenêtre, votre appareil reprendra son fonctionnement initial.

Après 2 heures, l’appareil se remet en chauffe dans tous les cas. NB : Si la fonction ne satisfait pas à votre besoin, vous pouvez arrêter manuellement la chauffe de votre ). appareil (appui long sur touche Mise en marche (E Le symbole clignote lorsqu’il abaisse sa consigne de fonctionnement. 2.5.1.2 Comment désactiver la détection automatique d’ouverture et de fermeture de fenêtre

Pour le désactiver, j’appuie sur la touche Aération automatique (B).

Le symbole représentant la détection d’ouverture et de fermeture de fenêtre disparaît de l’écran.

2.5.2 Utiliser la fonction Equilibre

Utilisez la fonction Equilibre pour régler votre appareil à la température optimale, juste équilibre entre votre confort et vos économies. La température de consigne affichée est de 19°C en mode Confort et de 15,5°C en mode . 8

19° C en mode Confort et de 15,5° C en mode

Cette fonction ne modifie pas la programmation de votre appareil.

2.5.3 L’indicateur de consommation La consommation d’un appareil de chauffage électrique dépend, entre autres, de la température demandée. La température préconisée par les pouvoirs publics est de 19° C, en mode Confort (15,5° C en mode Eco). La fonction “indicateur de consommation” vous permet de vous positionner par rapport à cette température recommandée. Ainsi, en fonction de la température demandée : - Si la flèche noire de l’écran se positionne devant le 2e pictogramme orange ou le rouge, vous aurez un comportement plus responsable en abaissant significativement votre température demandée. - Si la flèche noire de l’écran se positionne devant le 1er pictogramme orange, vous aurez un comportement plus responsable en abaissant légèrement votre température demandée. - Si la flèche noire est devant le pictogramme vert, vous êtes à la température recommandée et vous avez d’ores et déjà un comportement responsable. Tous les radiateurs d’une même pièce doivent être équipés des mêmes fonctionnalités. Les fonctions d’économies d’énergie devront être réglées de la même manière sur chaque appareil. 2.5.4 Verrouillage des commandes Afin d’éviter toutes manipulations intempestives du boîtier de commande, nous vous conseillons de le verrouiller. 2.5.4.1 Comment verrouiller les commandes ? Pour verrouiller les commandes, Je maintiens appuyé simultanément et quelques secondes les touches : - Aération automatique (B) et - Mise en marche (E).

Un cadenas s’affiche à l’écran : il n’est plus possible de modifier les réglages.

2.5.4.2 Comment déverrouiller les commandes ?

Pour déverrouiller les commandes, Je maintiens appuyé simultanément et quelques secondes les touches : - Aération automatique (B) et - Mise en marche (E).

Le cadenas disparaît de l’écran : les réglages peuvent

Je retire la vis située à l’intérieur du panneau de commande.

Je ferme le volet du panneau de commande. Je bloque le volet à l’aide de la vis.

Le panneau ne peut plus être ouvert, les commandes ne sont plus accessibles.

2.5.5 Retour aux réglages de bases usine

Votre appareil vous offre la possibilité de revenir au réglage de base.

Je maintiens appuyé simultanément les touches

- Aération automatique (B), - Réglages (A), - Défilement (E), jusqu’à ce que sur l’écran apparaissent tous les affichages (voir page 7 les différents affichages).

L’appareil se met en mode

Confort à 19° C. Le mode est à 15,5° C. Les fonctions d’économie d’énergie et les programmations sont désactivées.

3. MODE DE CHAUFFAGE

3.1 Choisir votre mode de chauffage Vous pouvez faire fonctionner votre appareil dans plusieurs modes : - Le mode Confort

, qui vous permet d’obtenir une température ambiante agréable.

, qui vous permet d’abaisser la température de votre pièce lors d’une absence prolongée entre 2 h et 48 h de la maison, ou pendant la nuit, notamment dans les chambres. - Le mode Programmation , qui vous permet de programmer les modes Confort et Eco en fonction des périodes d’occupation de la pièce, au moyen des programmes P1, P2, P3 ou au moyen d’un système de programmation (centralisé). - Le mode Hors Gel de plus de 48 heures.

qui vous permet de maintenir une température de 7° C (à ± 3° C) lors d’une absence

Ce mode vous permet d’avoir la température ambiante souhaitée dans la pièce. Les voyants de l’indicateur de consommation vont vous permettre d’optimiser votre réglage.

Le mode Confort va de 12,5° C à 28° C. Si vous abaissez la température Confort en dessous de la température

Eco, la température Eco baisse de -0,5° C par rapport à la température Confort. En revanche, si vous augmentez la température Confort, la température Eco ne change pas. 3.2.2 Comment modifier la température Confort

Pour modifier la température affichée, j’appuie sur les touches

Le voyant de chauffe apparaît

à l’écran si la température ambiante est inférieure à celle affichée.

J’attends au minimum 6 heures pour que la température se stabilise.

Si la température de la pièce ne me convient pas, j’ajuste l’affichage en appuyant sur les touches + (D) ou - (F).

Plus la température indiquée sur l’écran est élevée, plus le voyant de l’indicateur de consommation se décalera vers le bas

(indicateurs orange et rouge).

Si je le souhaite, je peux modifier la température affichée, en appuyant sur les touches + (D) ou - (F).

La température Eco choisie s’affiche à l’écran.

3.4 Le Mode Hors Gel

La température Hors Gel

est préréglée à 7° C (±3° C) et ne peut pas être modifiée.

3.4.1 Utiliser le mode Hors Gel

J’appuie sur la touche

Défilement (E) jusqu’à ce que la flèche soit sur le mode Hors Gel

PROG La flèche de sélection de mode clignote quelques secondes, puis le pictogramme reste affiché.

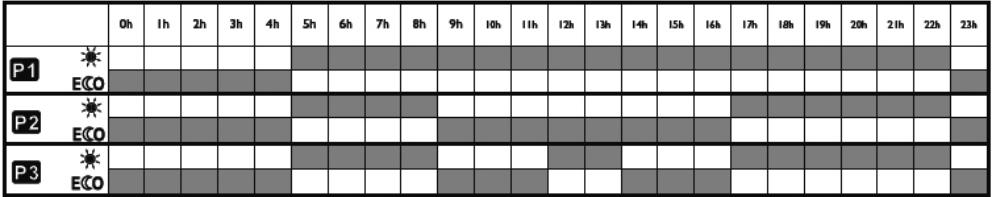

5 h à 9 h et de 17 h à 23 h). P3 est préconisé si vous êtes absents la journée, mais que vous rentrez le midi (mode Eco de 23 h à 5 h, de 9 h à 12 h et de 14 h à 17 h, mode Confort de 5 h à 9 h, de 12 h à 14 h et de 17 h à 23 h).

correspond à l’utilisation d’un programmateur.

Nota : En cas d’absence d’ordre sur le fil pilote, l’appareil fonctionne en mode Confort. Lors du passage du mode Confort vers le mode Eco, le temps de basculement est de l’ordre de 12 secondes. Les ordres Hors Gel et Délestage sont prioritaires par rapport aux modes Eco, Confort et programmation (P1, P2, P3 et ). 3.5.1 La programmation journalière

Pour accéder au programme journalier, j’effectue un appui court sur la touche

Accès aux réglages (A).

Pour le lundi, le programme

“FP” est sélectionné. (J = jour - LU = lundi FP = programmateur)

3.5.1.1 Conserver le programme sélectionné

Exemple lundi Mon programme du lundi est validé. Je peux maintenant programmer le mardi.

Je procède de la même façon pour tous les jours de la semaine, jusqu’au dimanche, soit en conservant le programme sélectionné, soit en le modifiant.

Je valide les programmes choisi pour chaque jour de la semaine, en appuyant sur la touche Défilement (E).

J’ai validé mes programmes journaliers. Il faut maintenant activer le mode Programmation

Nota : Même en cas de coupure de courant, les réglages restent enregistrés.

3.5.2 Comment activer le mode

Pour activer le mode

Programmation, j’appuie sur la touche Défilement (E) jusqu’à ce que la flèche soit

PROG La flèche de sélection de mode clignote quelques secondes, puis reste affiché ainsi que le pictogramme du mode en cours de programmation.

Nota : Si le pictogramme

clignote, je dois vérifier le réglage du jour et de l’heure.

4. ENTRETIEN Pour conserver les performances de l’appareil, il est nécessaire, environ 2 fois par an, d’effectuer son dépoussiérage.

Ne jamais utiliser de produits abrasifs et de solvants.

Il est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur votre appareil. Dans ce cas, vous pouvez étalonner la température affichée :

J’appuie simultanément sur les touches : - Programmation (A), - Mise en marche (E). La température d’ambiance est différente de celle affichée sur l’appareil Avec les touches + D) ou - (F), choisissez votre valeur d’étalonnage (entre -2°C et 2°C). Ex : La température affichée sur votre appareil est 20° C. La température affichée sur votre thermomètre est de 19° C. Choisissez la valeur d’étalonnage -1° C. Validez votre choix en appuyant sur la touche Programmation (C). Votre appareil chauffera la pièce jusqu’à atteindre 20° C. Vérifier que le mode est bien activé. Si vous êtes en programmation, vérifiez que le programmateur est en mode Confort. Assurez-vous que les disjoncteurs de l’installation sont enclenchés L’appareil ne chauffe pas. ou bien que le délesteur (si vous en avez un) n’a pas coupé l’alimentation de l’appareil. Vérifiez la température de l’air de la pièce : si elle est trop élevée, le pictogramme de chauffe ne s’allume pas : l’appareil ne chauffe pas. Vérifiez que l’appareil n’est pas situé dans un courant d’air ou que le réglage de la température n’a pas été modifié. Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat L’appareil chauffe tout le bloqué...), coupez l’alimentation de l’appareil (fusible, disjoncteur) pendant temps. environ 10 minutes, puis rallumez-le. Si le phénomène se reproduit fréquemment, faîtes contrôler l’alimentation par votre distributeur d’énergie. Il peut y avoir un laps de temps entre l’ouverture de la fenêtre et l’arrêt de la chauffe. L’appareil chauffe alors que Si ce laps de temps vous paraît trop long, vous pouvez arrêter manuellement la fenêtre est ouverte. la chauffe de l’appareil.

L’appareil ne chauffe pas assez.

Augmentez la température de consigne en appuyant sur la touche +(E).

Si le réglage est au maximum, faîtes les vérifications suivantes : - Vérifiez si un autre mode de chauffage existe dans la pièce. - Assurez-vous que votre appareil ne chauffe que la pièce (porte fermée). - Faîtes vérifier la tension d’alimentation de l’appareil. - Vérifiez si la puissance de votre appareil est adaptée à la taille de votre pièce (nous vous préconisons en moyenne 100 W/m2 pour une hauteur de plafond de 2,50 m).

Le pictogramme de chauffe

Ce fonctionnement est normal. L’appareil peut chauffer de manière à maintenir apparaît sur l’écran lorsque une température Eco. l’appareil est en mode Eco. Il est normal que l’appareil soit chaud lorsqu’il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité L’appareil est très Performance. Si toutefois vous jugez que votre appareil est toujours trop chaud en surface. chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100 W/m2 pour une hauteur sous plafond de 2,50 m) et que l’appareil n’est pas placé dans un courant d’air qui perturberait sa régulation. Pour les appareils équipés d’un système de programmation ou piloté par l’intermédiaire du fil pilote : Assurez-vous de la bonne utilisation de la centrale de programmation (voir notice L’appareil ne suit pas les d’utilisation) ou que le programmateur est bien engagé dans son logement et qu’il fonctionne normalement (vérifier l’état des piles, du fusible, ...). ordres de programmation Vérifiez que votre appareil est en mode Programmation et que le programme externes. externe “Centralisée” est attribué au jour souhaité de la semaine. Il est normal que le radiateur soit chaud lorsqu’il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Le radiateur est très chaud Performance. Si toutefois vous jugez que votre radiateur est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous en surface vous préconisons 100W / m² pour une hauteur sous plafond de 2,50m) et que le radiateur n’est pas placé dans un courant d’air qui perturberait sa régulation. Si vous n’avez pas réussi à résoudre votre problème, contactez votre installateur en vous munissant préalablement des références de votre appareil, de la température de la pièce et de votre système de programmation éventuel.

- Avertissement : Afin d’éviter une surchauffe, ne pas couvrir l’appareil de chauffage. - Veillez à ce que les enfants ne s’appuient pas sur l’appareil et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d’un adulte. En cas de risque, prévoyez l’installation d’une grille de protection devant l’appareil. - Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil. - Il convient de surveiller les enfants afin qu’ils ne jouent pas avec l’appareil. - Veillez à ne pas introduire d’objets ou de papier dans l’appareil. - Toutes interventions à l’intérieur de l’appareil doivent être effectuées par un professionnel qualifié. - A la première mise en chauffe, une légère odeur peut apparaître correspondant à l’évacuation des éventuelles traces liées à la fabrication de l’appareil. - Pour toutes interventions, il est impératif que l’appareil soit mis hors tension et refroidi avant décrochage de son support

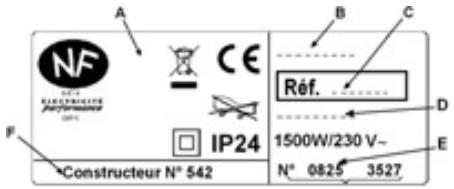

Elles sont situées sur le côté droit de l’appareil.

Le Code commercial et le Numéro de série identifient auprès du constructeur l’appareil que vous venez d’acquérir. A Normes, labels de qualité B Nom commercial C Code commercial D Référence de fabrication E N° de série F N° de constructeur
