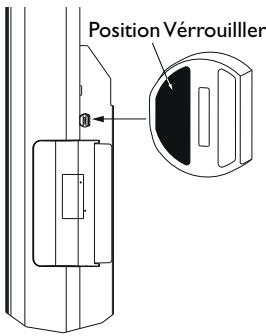

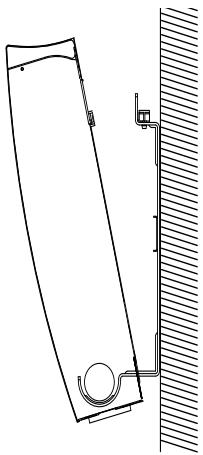

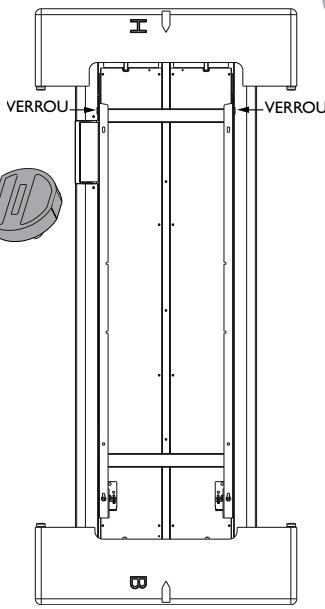

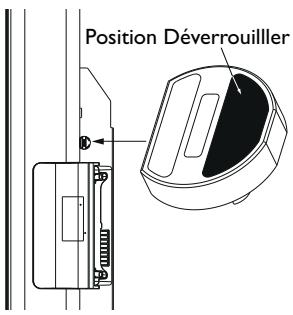

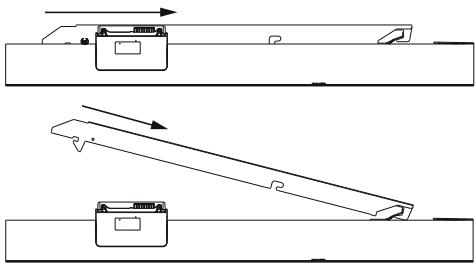

Déverrouiller la patte d’accrochage du radiateur 6 Fixer la patte d’accrochage au mur 7 Raccorder le radiateur 8 Fixer et verrouiller le radiateur sur la patte d’accrochage 10 Fonctionnement Le boîtier de commandes11 Les différents affichages11 La fonction Pilotage Intelligent 12 La fonction Détection d’occupation 12 La fonction Détection automatique d’aération 12 La fonction Equilibre12 Les différents modes de chauffage12 Première utilisation Mettre en Marche / Mettre en veille13 Régler le jour et l’heure14 Régler la langue15 Utilisation de la fonction Pilotage Intelligent Régler les paramètres du pilotage Intelligent16 Visualiser votre rythme de vie 17 Désactiver la fonction Pilotage Intelligent 17 Utilisation sans la fonction Pilotage Intelligent Chauffer votre pièce : utilisation du mode Confort 18 Abaisser la température de votre pièce : utilisation du mode Eco 19 Programmer vos périodes de chauffe : utilisation du mode Programmation Interne20 Programmer vos périodes de chauffe : utilisation du mode Programmation Externe23 S’absenter plus de 48 heures : utilisation du mode Hors Gel24
Utilisation de la fonction Equilibre 26 L’indicateur de consommation 26 Verrouiller les commandes27 Limiter la température de Confort28 Etalonner le radiateur29 Le délestage 29 Retour au réglage de base usine 30 Entretien30 Spécificité du fluide contenu dans le radiateur30 En cas de problème 31 à 32
été soumis à de nombreux tests et contrôles afin d’en assurer la qualité et ainsi vous apporter une entière satisfaction. Il vous permet de chauffer votre pièce en offrant un confort total et en réalisant des économies d’énergie.
Attention surface très chaude. Caution hot surface. ATTENTION : Certaines parties de ce produit peuvent devenir très chaude et provoquer des brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables. - Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu’ils ne soient sous une surveillance continue. - Cet appareil n’est pas prévu pour être utilisé sans surveillance par des enfants de moins de 14 ans, ou des personnes dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si ceux-ci ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’instructions préalables. - Les enfants de moins de 14 ans ne doivent pas jouer avec l’appareil, ni le régler, ni le nettoyer, ni en effectuer son entretien. - Cet appareil ne doit être branché ou raccordé, selon les règles et normes en application, que par une personne habilitée. - Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d’éviter un danger. - La notice d’utilisation de cet appareil est disponible vous connectant sur le site internet du fabricant indiqué sur le bon de garantie présent dans cette notice. - A la première mise en chauffe, une légère odeur peu apparaître correspondant à l’évacuation des éventuelles traces liées à la fabrication de l’appareil. - Un système de gestion d’énergie ou de délestage par coupure d’alimentation est incompatible avec nos appareils. Il détériore le thermostat. Attention : Surface très chaude Caution hot surface La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux. L’installation d’un appareil en altitude provoque une élévation de la température de sortie d’air (de l’ordre de 10°C par 1000 m de dénivelé).

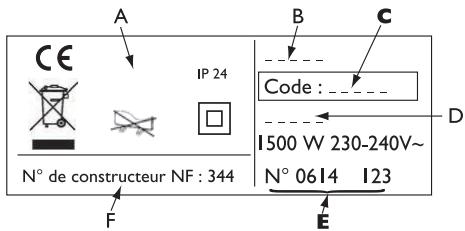

Elles sont situées sur le côté gauche de l’appareil. Le Code commercial et le Numéro de série identifient auprès du constructeur le radiateur que vous venez d’acquérir.

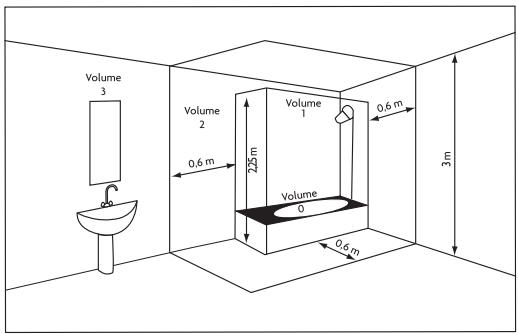

IP24 : Appareil protégé contre les pénétrations de corps solides étrangers et les projections d’eau. Classe II : Double isolation (pas de raccordement à la terre).

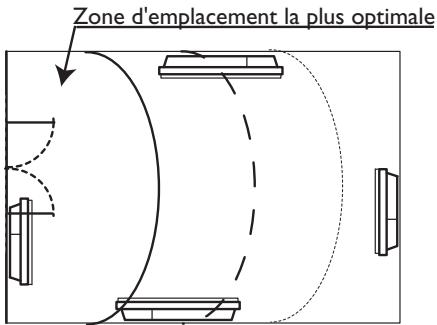

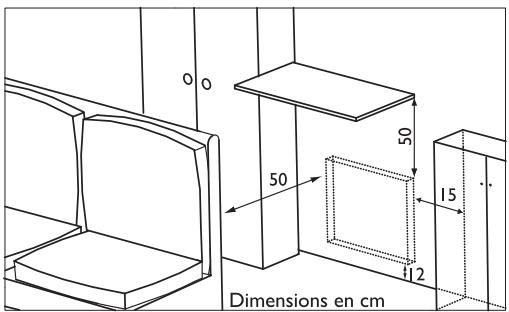

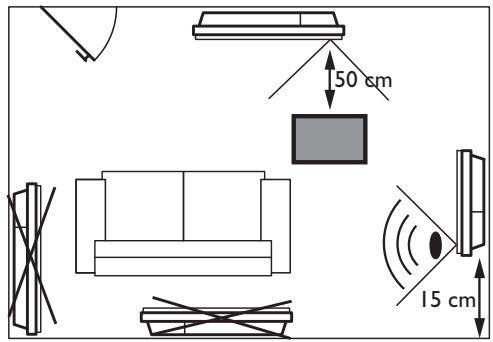

Tenir le radiateur éloigné d’un courant d’air susceptible de perturber son fonctionnement (ex : sous une Ventilation Mécanique Centralisée, etc...). Ne pas l’installer sous une prise de courant fixe.

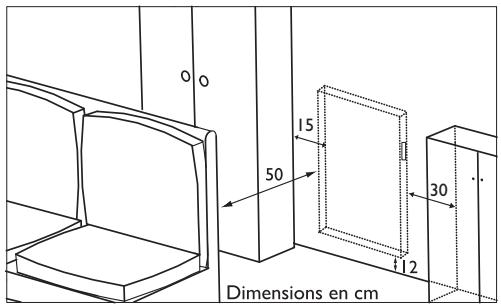

(modèle vertical uniquement).

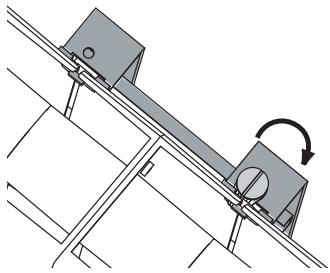

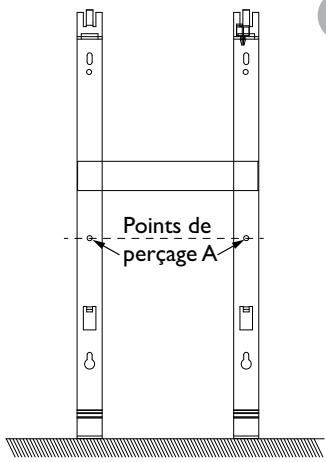

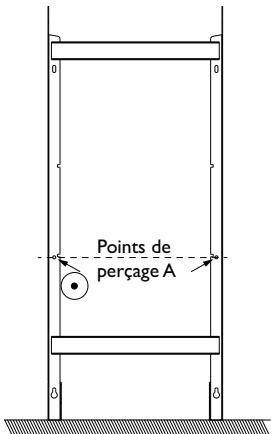

Munissez-vous d’un tournevis plat Points de
(vous pouvez éventuellement utiliser un niveau).
- Afin d’éviter tout danger dû au réarmement intempestif du coupe circuit thermique, ce radiateur ne doit pas être alimenté par l’intermédiaire d’un interrupteur externe, comme une minuterie, ou être connecté à un circuit qui est régulièrement mis sous tension et hors tension par le fournisseur d’électricité. - Le raccordement au secteur se fera à l’aide du câble du radiateur par l’intermédiaire d’un boîtier de raccordement (sortie de câble). Dans des locaux humides comme les salles de bains, les cuisines, etc..., il faut installer le boîtier de raccordement au moins à 25 cm du sol. - L’installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d’ouverture de contact d’au moins 3 mm. Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) du radiateur à la terre. - Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou une personne de qualification similaire afin d’éviter un danger. - Si vous utilisez le fil pilote par l’intermédiaire d’une centrale de programmation, cette centrale doit être protégée par un différentiel 30mA (ex : salle de bains). Ce différentiel doit être celui qui protège également le radiateur. - Si vous voulez utiliser un délesteur, celui-ci ne doit pas couper l’alimentation électrique des radiateurs car il y a incompatibilité avec nos appareils. Cela détériorerait le thermostat. Schéma de raccordement du radiateur Coupez le courant et branchez les fils d’après le schéma suivant :

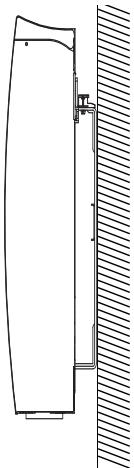

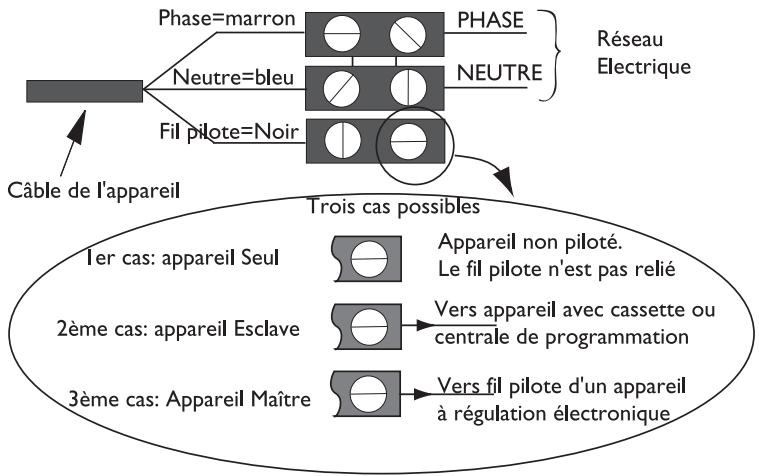

Vous pouvez raccorder le fil pilote si votre maison est équipée d’une centrale de programmation, d’un programmateur ou d’un gestionnaire. Dans ce cas, pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :

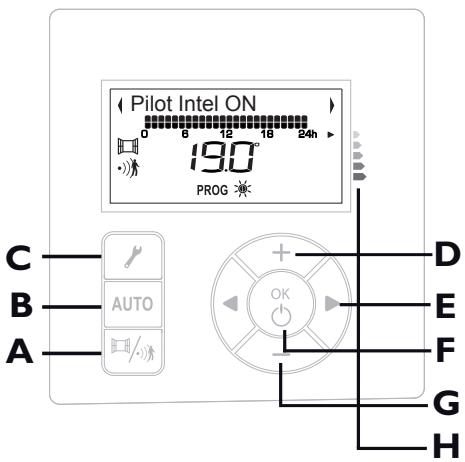

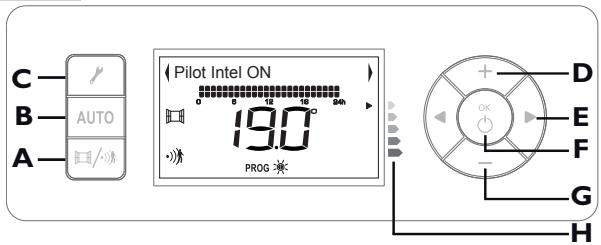

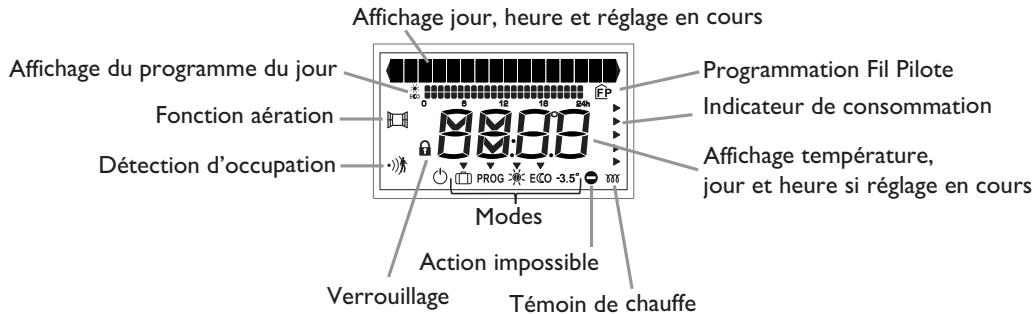

(celle affichée sur le boîtier de commande) E Changement des modes de chauffe - défilement F Mise en marche / Mise en veille / Validation G Abaissement de la température de consigne (celle affichée sur le boîtier de commande) H Indicateur de consommation
Le radiateur passe en consommation minimale (Hors Gel). Une fois la fenêtre refermée, le radiateur se remet automatiquement au réglage initial.
La température est fixée à 19°C en mode Confort et 15.5°C en mode Eco.
Vous êtes absents plus de 48h ou en dehors de la saison de chauffe. La température Hors Gel est fixée à 7°C(±3°C) et ne peut être modifiée.
Programmation aux horaires que vous aurez choisis. Reportez-vous page 20 pour des explications détaillées. Confort -1°C Ces modes de chauffage sont accessibles uniquement lors de l’utilisation de la Détection d’occupation et/ou en cas de présence d’un sysConfort -2°C tème de programmation centralisé sur votre installation. 12
Enlever le film plastique placé sur le boîtier de commande. Au bout de 2 minutes d’inactivité, l’écran revient à l’affichage principal.
Le radiateur affiche la température de confort. Lors de la première mise en marche, le radiateur est réglé en mode Confort à 19° C.
Appuyez sur une des touches pour le réactiver.
Réglage : COMMENT RÉGLER LA LANGUE ? Avant toute action, faites un appui sur une des touches
Réglage : Validez en appuyant sur OK.
Validez en appuyant sur OK. Réglage :
Le radiateur est réglé en usine à 19°C.Vous pouvez cependant modifier cette température à l’aide des touches + ou -.
Les fonctions de Détection d’occupation et Détection automatique d’aération sont activées par défaut.
(-3.5°C). Avant toute action, faites un appui sur une des touches
Pour activer à nouveau ces fonctions, appuyez sur : - une première fois pour activer la Détection automatique d’aération ; - une deuxième fois pour activer la Détection d’occupation.
Avant toute action, faites un appui sur une des touches
Réglage : Appuyez sur ou jusqu’à l’affichage de Rythme de vie. Validez en appuyant sur OK. Lundi
Lorsque ne s’affiche pas, vous êtes en mode Eco.
Vous pouvez réactiver le Pilotage Intelligent par un appui sur AUTO. 17
CHAUFFER VOTRE PIÈCE : UTILISATION DU MODE CONFORT DESCRIPTION Ce mode vous permet d’avoir la température ambiante souhaitée dans la pièce. Les voyants de l’indicateur de consommation vont vous permettre d’optimiser votre réglage.
Avant toute action, faites un appui sur une des touches
Confort actif COMMENT MODIFIER LA TEMPÉRATURE SOUHAITÉE ? La température Confort conseillée est de 19°C. Le mode Confort va de 12.5°C à 28°C. Temp. Confort
Confort, appuyez sur + ou -.
Le témoin de chauffe apparaît si la température ambiante est inférieure à celle affichée.
Plus la température indiquée sur l’écran est élevée, plus l’indicateur de consommation se décalera vers le bas (indicateur orange et rouge). 18
UTILISATION DU MODE ECO DESCRIPTION Ce mode vous permet d’abaisser la température de votre pièce pendant une absence comprise entre 2 et 48 heures, ou pendant la nuit. Il s’agit d’un abaissement par rapport à la température Confort. La température Eco maximum est de 19°C (elle est comprise entre 12°C et 19°C).
Avant toute action, faites un appui sur une des touches
Eco actif COMMENT MODIFIER LA TEMPÉRATURE SOUHAITÉE ? Temp. Eco
Eco, appuyez sur + ou - . Validez en appuyant sur OK. -3.5°C apparaît si l’écart avec la température Confort est de 3.5°C. Affichage Confort
Si vous souhaitez augmenter la température Eco au dessus de la température Confort, la température Eco ne pourra pas dépasser la température Confort (elle restera à un écart de 0.5°C) et ne peut pas dépasser 19°C. 19
Lundi, Mardi, jeudi et Vendredi : 0h
Vous arrivez dans la programmaValidez en appuyant sur OK. tion Hebdomadaire.
Reprenez l’étape précedente de visualisation. Vous ne voulez rien modifier, appuyez sur pour passer à l’heure suivante.
Confort sur une heure qui était programmée en Eco, appuyez sur La première heure du Lundi est la touche + ( s’affiche). en Eco.
Confort et - pour passer en Eco. Validez en appuyant sur OK. pour passer au Pour sortir du Menu, appuyez sur .
Confort ou en mode Eco. en Eco, s’affiche (-3.5°C en Confort, s’affiche. apparaît si l’écart avec la température Confort est -3.5°C). Vous avez la possibilité de modifier la température. - Si vous êtes en à 19°C, augmentez ou abaissez la température à l’aide de + ou -.Validez en appuyant sur OK. La température Eco s’affiche , validez de nouveau ou modifiez celle-ci puis validez. L’écran revient à l’affichage principal. - Si vous êtes en à 15.5°C, augmentez ou abaissez la température à l’aide de + ou -. Validez en appuyant sur OK. La température Confort s’affiche , validez de nouveau ou modifiez celle-ci puis validez. L’écran revient à l’affichage principal.
Externe par Fil Pilote ou courant porteur. Avant toute action, faites un appui sur une des touches
Réglage : Les ordres Hors Gel et Délestage sont prioritaires par rapport aux modes Eco, Confort et programmation. 23
UTILISATION DU MODE HORS GEL DESCRIPTION Ce mode vous permet d’abaisser la température de votre pièce pendant une absence supérieure à 48 heures. La température Hors Gel est préréglée à 7°C (± 3 °C) et ne peut pas être modifiée.
Avant toute action, faites un appui sur une des touches
Hors Gel actif Hors Gel le temps de l’aération de la pièce. Votre appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment : - température souhaitée dans la pièce, - température extérieure, - configuration de votre installation... Ces fonctions sont utilisables en Pilotage Intelligent, mais aussi en mode Confort, Eco et programmation.
Avant toute action, faites un appui sur une des touches
, vous pouvez activer et désactiver les fonctions détection d’occupation et détection automatique d’aération. 1er appui sur : Activer la fonction Détection automatique d’aération.
: Désactiver la fonction Détection automatique d’aération.
Avant toute action, faites un appui sur une des touches
Eco Citoyen Mode Confort et à 15.5°C en Mode Eco.
La consommation d’un appareil de chauffage électrique dépend, entre autres, de la température demandée. La température préconisée par les pouvoirs publics est de 19° C, en mode Confort (15,5° C en mode Eco). L’indicateur de consommation vous permet de vous positionner par rapport à cette température recommandée. Ainsi, en fonction de la température demandée : - Si la flèche noire de l’écran se positionne devant le 2ème pictogramme orange ou le rouge, vous aurez un comportement plus responsable en abaissant significativement votre température demandée. - Si la flèche noire de l’écran se positionne devant le 1er pictogramme orange, vous aurez un comportement plus responsable en abaissant légèrement votre température demandée. - Si la flèche noire est devant le pictogramme vert, vous êtes à la température recommandée et vous avez d’ores et déjà un comportement responsable.
DESCRIPTION Afin d’éviter toutes manipulations intempestives du boîtier de commande (enfants, ...), vous avez la possibilité de le verrouiller.
Avant toute action, faites un appui sur une des touches
Verrouillage COMMENT DEVERROUILLER LES COMMANDES ? Déverrouillé
Le cadenas disparaît : les réglages peuvent être modifiés.
Avant toute action, faites un appui sur une des touches
Régl. Confort au delà de la température Maxi que vous avez choisi, s’affiche.
Avant toute action, faites un appui sur une des touches
Offset : 0,0° Le délestage Nos appareils sont compatibles avec différents systèmes de délestage.Vous ne devez toutefois pas utiliser de délestage par coupure d’alimentation secteur car ce système est incompatible avec nos appareils. Il détériore le thermostat. Delestage
L’écran revient à son affichage principal. La fonction Pilotage Intelligent est activée par défaut.
Avant toute action, faites un appui sur une des touches
Ce radiateur est rempli d’une quantité précise de fluide caloporteur. Ce fluide est inaltérable et ne nécessite aucun entretien particulier. Les réparations nécessitant l’ouverture du réservoir de fluide ne doivent être effectuées que par un professionnel, le fabricant ou son service après-vente. En cas de fuite, ce dernier doit être contacté. Lorsque le radiateur est mis au rebut, le fluide doit obligatoirement être déposé chez un collecteur de fluide usagé.
VÉRIFICATION À FAIRE Il est nécessaire d’attendre 6 heures au minimum pour que la température se stabilise. Il est possible, en fonction de votre installation, que vous releviez une température différente de celle affichée sur votre radiateur (un écart de 0.5°C est normal). Dans ce cas, vous pouvez étalonner le radiateur. Reportez-vous au paragraphe page 29.
Si vous êtes en programmation, vérifiez que le programmateur est en mode Confort et que le radiateur n’est pas en délestage (si vous avez un délesteur). Assurez vous que la température ambiante ne soit pas supérieure à la température affichée sur le radiateur. Dans ce cas, le témoin de chauffe n’est pas allumé, le radiateur ne chauffe pas. Le radiateur ne chauffe Augmentez la température en appuyant sur +. pas assez. Si le réglage est au maximum, faites les vérifications suivantes : - Vérifiez si un autre mode de chauffage existe dans la pièce. - Assurez-vous que votre radiateur ne chauffe que la pièce (porte fermée). - Faites vérifier la tension d’alimentation de l’appareil. - Vérifiez si la puissance de votre radiateur est adaptée à la taille de votre pièce (nous vous préconisons jusqu’à 100 W/m2 pour une hauteur de plafond de 2,50 m). Le radiateur chauffe Vérifiez que le radiateur n’est pas situé dans un courant d’air ou que le réglage tout le temps. de la température n’a pas été modifié. Il peut y avoir un aléa dans le réseau électrique. En cas de problème (thermostat bloqué...), coupez l’alimentation du radiateur (fusible, disjoncteur) pendant environ 10 minutes, rallumez-le, puis faîtes un retour au réglage de base usine (reportez-vous au paragraphe page 30). Si le phénomène se reproduit fréquemment, faites contrôler l’alimentation par votre distributeur d’énergie. Le voyant de chauffe Ce fonctionnement est normal. Le radiateur peut chauffer de manière à mainapparaît sur l’écran tenir une température Eco. lorsque le radiateur est en mode Eco. Le radiateur est très Il est normal que le radiateur soit chaud lorsqu’il fonctionne, la température chaud en surface. maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutefois vous jugez que votre radiateur est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons jusqu’à 100 W/m2 pour une hauteur sous plafond de 2,50 m) et que le radiateur n’est pas placé dans un courant d’air qui perturberait sa régulation. Le radiateur chauffe Il peut y avoir un laps de temps entre l’ouverture de la fenêtre et l’arrêt de la alors que la fenêtre est chauffe. ouverte. Si ce laps de temps vous paraît trop long, vous pouvez passer en mode Hors Gel manuellement (reportez-vous au paragraphe page 24). 31
PROBLÈME RENCONTRÉ VÉRIFICATION À FAIRE Le Pilotage Intelligent L’utilisation du Pilotage Intelligent ne peut être efficace que lorsque tous les ne fonctionne pas cor- appareils d’une même pièce en sont équipés. rectement. Si ce n’est pas le cas, nous vous conseillons de désactiver le Pilotage Intelligent (reportez-vous au paragraphe page 17). Le voyant s’affiche lorsque je veux augmenter la température. Le voyant apparaît lorsque je suis en Mode Eco. Parfois seul le voyant apparaît. Le Pilotage Intelligent est activé et il fait froid à mon retour à la maison.
(fumée de cigarettes, bougies, encens, cheminée, ...). Il est conseillé dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d’air; etc ....). Ces salissures ne justifient pas le remplacement sous garantie du radiateur.
Mode Eco, la différence de température est égale à 3.5°C. Cet écart est préconisé pour faire des économies d’énergie (reportez-vous au paragraphe page 19). Si la température de votre pièce est inférieure à votre température de confort quand vous rentrez habituellement chez vous, vérifiez votre température Eco (reportez-vous au paragraphe page 18). Si cette température Eco a plus de 3,5°C d'écart avec la température Confort, nous vous conseillons de réduire cet écart à 3,5°. (Par exemple, si votre température de confort est de 20°C, réglez votre température Eco à 16,5°C). Si cet écart est déjà de 3,5°C, réduisez le à 2°C (Par exemple, si votre température de confort est de 20°C, régler votre température Eco à 18°C) .
Pour les radiateurs équipés d’un système de programmation ou piloté par l’intermédiaire du Fil pilote Le radiateur ne suit Assurez-vous de la bonne utilisation de la centrale de programmation (voir nopas les ordres de pro- tice d’utilisation). grammation externes. Vérifiez que votre radiateur est en mode Programmation et que le programme externe est attribué au jour souhaité de la semaine.
