MODE D'EMPLOI EMOTION DIGITAL THERMOR

en va 2 47 47 3 2020808 La garantie s'applique en France uniquement

Thermor assure l'échange ou La fourniture des pièces reconnues défectueuses

à l'exclusion de tous dommages et intérêts.

Les frais de main-d'œuvre, de déplacement et de transport sont à La charge de l'utilisateur.

Les détériorations provenant d'une installation non-conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50 160, d'un usage anormal où du non-respect des prescriptions de ladite notice ne sont pas couvertes par la garantie

Nous vous remercions de lire Présenter le présent certificat uniquement en cas de réclamation auprès de votre

attentivement cette notice de façon à : distributeur ou de votre installateur, en y joignant votre facture d'achat

+ rendre votre installation conforme aux normes,

cachés qui s'appliquent en tout état de cause dans les conditions des articles

Notre responsabilité ne saurait être engagée pour 1641 et suivants du code civil

des dommages causés par une mauvaise installation ou par le non-respect des instructions se trouvant dans ce document.

* Ces renseignements se trouvent sur La plaque signalétique située sur le côté droit de l'appareil.

type de l'appareil": —— Cachet de l'installateur :

coiors À coiors blanc À beige

Verrouiller l’appareil sur la patte d'accrochage

M'absenter plus de 24 heures : utilisation du mode Hors Gel … Utiliser les fonctions d'économies d'énergie Verrouiller les commandes. Verrouiller le panneau de commande Entretien Retour au réglage de base usine En cas de problème.

Nous vous remercions de votre choix et de votre confiance. L'appareil que vous venez d'acquérir a

été soumis à de nombreux tests et contrôles afin d'en assurer la qualité et ainsi vous apporter une entière satisfaction.

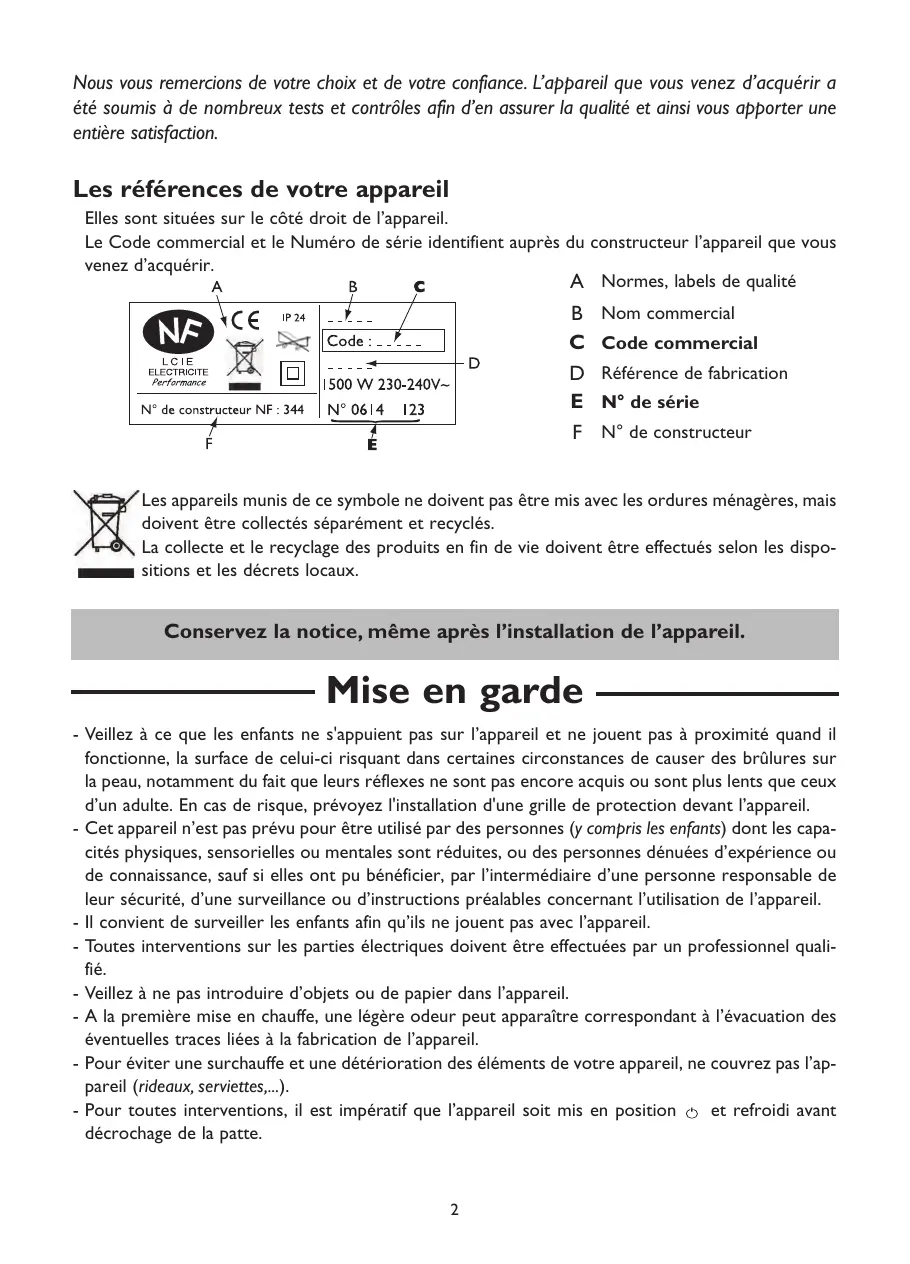

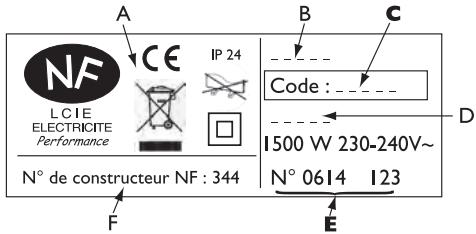

Les références de votre appareil

Elles sont situées sur le côté droit de l'appareil. Le Code commercial et le Numéro de série identifient auprès du constructeur l'appareil que vous

A Normes, labels de qualité

La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispo- mms sitions et les décrets locaux.

Conservez la notice, même après l'installation de l'appareil.

- Veillez à ce que les enfants ne s'appuient pas sur l'appareil et ne jouent pas à proximité quand il fonctionne, la surface de celui-ci risquant dans certaines circonstances de causer des brûlures sur la peau, notamment du fait que leurs réflexes ne sont pas encore acquis ou sont plus lents que ceux d’un adulte. En cas de risque, prévoyez l'installation d'une grille de protection devant l'appareil.

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capa- cités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d'instructions préalables concernant l’utilisation de l'appareil.

- Il convient de surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.

- Toutes interventions sur les parties électriques doivent être effectuées par un professionnel quali- fié.

- Veillez à ne pas introduire d'objets ou de papier dans l'appareil.

- A la première mise en chauffe, une légère odeur peut apparaître correspondant à l'évacuation des

éventuelles traces liées à la fabrication de l'appareil.

- Pour éviter une surchauffe et une détérioration des éléments de votre appareil, ne couvrez pas l'ap- pareil (rideaux, serviettes...

- Pour toutes interventions, il est impératif que l'appareil soit mis en position & et refroidi avant décrochage de la patte.

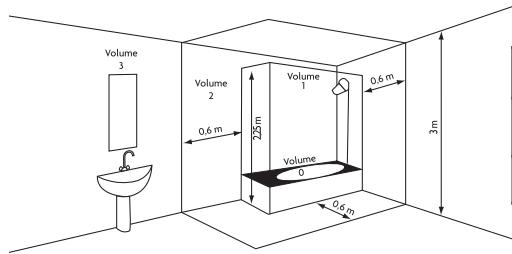

Ne pas l'installer sous une prise de courant fixe.

Pas d'appareil électrique

Appareil électrique Classe II - IP X4

L'installation d'un appareil en altitude provoque une élévation de la température de sortie d'air (de l'ordre de 10°C par 1000 m de dénivelé). e

Il est interdit de monter un appareil vertical horizontalement et vice-versa.

Il est interdit d'utiliser l'appareil en configuration mobile, sur pied ou roulettes.

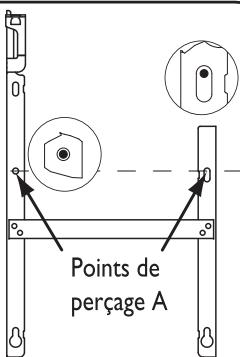

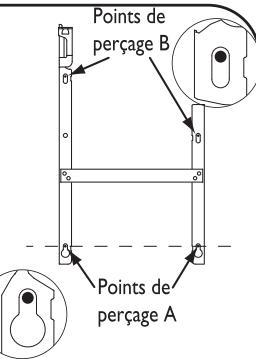

les points de perçage B (vous

Positionnez et vissez la patte d'ac- D

- Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (fil noir) à la terre.

- L'installation doit être équipée d’un dispositif de coupure omnipolaire ayant une distance d'ouverture de contact d'au moins 3 mm.

- Si le câble d'alimentation est endommagé, il doit être remplacé par un professionnel.

- Si vous utilisez le fil pilote et s'il est protégé par un différentiel 30mA (ex :salle de bains), il est néces- saire de protéger l'alimentation du fil pilote sur ce différentiel.

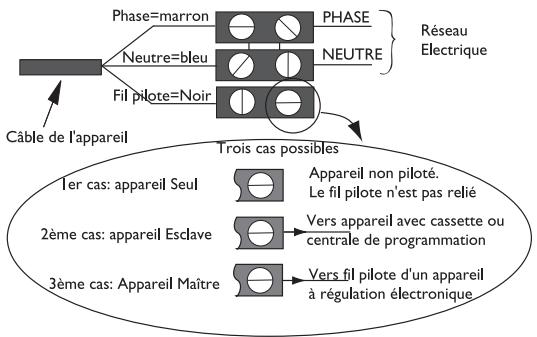

Schéma de raccordement de l’appareil

- Coupez le courant et branchez les fils d'après le schéma suivant :

l'appareil) vers le mur. Soulevez l’appareil tout en maintenant la languette avec le tournevis.

Basculez-le en avant puis retirez-le des supports SI.

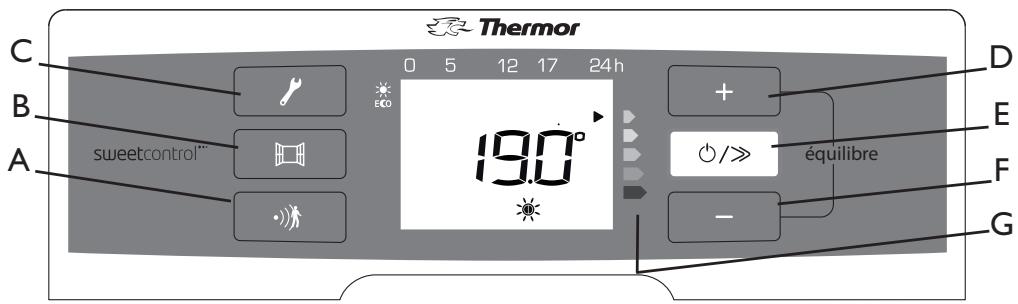

Détecteur d'absence et de présence sweetcontrol” Aération

Programmation (réglage de la programmation)

Augmentation de la température

Mise en marche / Changement des modes de chauffe - défilement / Mise en veille

Enlever le film plastique placé sur le boîtier de commande.

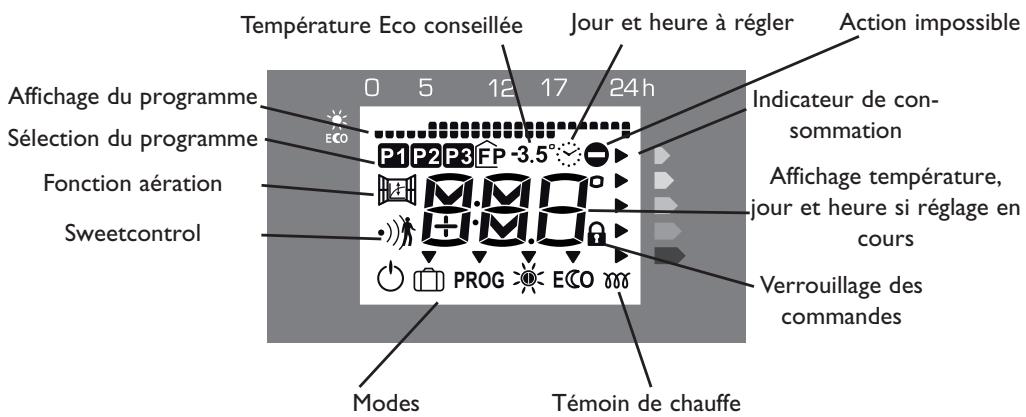

Les différents affichages

Jour et heure à régler Action impossible

Température Eco conseillée

Le mode Programmation PROG , qui vous permet de programmer les modes Confort et Eco en fonction des périodes d'occupation de la pièce, au moyen des programmes PI, P2, P3 ou au moyen d'un système de programmation (centralisé).

Le mode Hors Gel ([]) qui vous permet de maintenir une température de 7° C (à + 3° C) lors d'une absence de plus de 24 heures.

Pour activer le mode Confort, j'appuie plusieurs fois sur la touche Défilement (E) jusqu'à ce que la flèche de 67» sélection soit sur le mode

n__ ‘La flèche de sélection de mode clignote quelques secondes, puis

Iseul le pictogramme :l: reste affiché : le réglage est validé. Le mode Confort va de 12,5° C à 28° C. Si vous abaissez la température Confort en dessous de la tempéra- ture Eco, la température Eco baisse de -0,5° C par rapport à la température Confort. En revanche, si vous augmentez la température Confort, la température Eco ne change pas.

(3) COMMENT MODIFIER LA TEMPÉRATURE SOUHAITÉE ?

D NC Pour modifier la température = 05 affichée, j'appuie sur les œ em

touches + (D) ou - (F). o/> F ÿ—Le voyant de chauffe nv appa- raît à l'écran si la température

= ambiante est inférieure à celle affichée.

J'attends au minimum 6 heures pour que la température se stabilise.

Si la température de la pièce ne me convient pas, j'ajuste l'affichage en appuyant sur les touches + (D) ou - (F).

(Plus la température indiquée sur l'écran est élevée, plus le voyant ide l'indicateur de consommation

Ise décalera vers le bas (indica- teurs orange et rouge).

24 heures, ou pendant la nuit, notamment dans les chambres.

[2] COMMENT ACTIVER CE MODE ?

J'appuie plusieurs fois sur la touche Défilement (E) jusqu'à ce que la flèche de sélection soit sur le mode ECO

m—>lLa flèche de sélection de mode

(clignote quelques secondes, puis (seul le pictogramme ECO reste hffiché : le réglage est validé.

La température Eco conseillé est de -3,5° C par rapport à la température Confort (exemple de réglage : 19° C en mode Confort et 15,5° C en mode Eco). Si le pictogramme -3,5° C n'apparaît pas à l'écran, c'est que l'écart avec la température de Confort réglée est différent de -3,5° C.

Si vous abaissez la température Confort en dessous de la température Eco, la température Eco baissera automa- tiquement de -0,5°C par rapport à la température Confort. En revanche, si vous augmentez la température

Confort, la température Eco ne change pas.

@ COMMENT MODIFIER LA TEMPÉRATURE SOUHAITÉE ?

Si je le souhaite, je peux modi- fier la température affichée, en appuyant sur les touches +

est préconisé si vous êtes absents la journée, mais que vous rentrez le midi (mode Eco de 23 h

àSh,de9hàl2het de 14h à 17h, mode Confort de 5hà9h, de I2hà l4het de 17h à 23h).

fb correspond à l’utilisation d'un programmateur.

à la bonne date et la bonne heure.

our accéder au réglage du jour et de l'heure, je main- tiens appuyé quelques secon- des la touche

Pour modifier le jour, j'ap- puie sur la touche + (D) ou la touche - (F).

Q = jour - LU = lundi) )

J'ai modifié le jour. Je peux accéder au réglage de l'heure .

Pour le lundi, le programme

MFP" est sélectionné.

Q = jour - LU = lundi -

B- JE SOUHAITE MODIFIER LE PROGRAMME SÉLECTIONNÉ - EXEMPLE DU LUNDI Je souhaite modifier le pro- gramme “FP” du lundi: j'ap- puie sur la touche + (D) ou la touche - (F) jusqu'à ce que le programme voulu clignote à l'écran.

IL LI J'ai choisi le programme P3 pour le lundi, je peux le valider en appuyant sur la touche

Programmation, j'appuie sur la touche Défilement (E) jusqu'à ce que la flèche soit sur le mode PROG

J'appuie sur la touche

Défilement (E) jusqu'à ce E que la flèche soit sur le mode 0/>

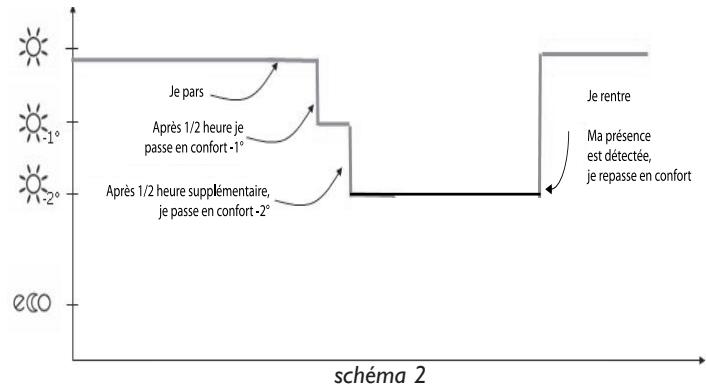

La détection se fait à partir d'une hauteur supérieure à 45 cm environ (schéma 1) et de façon progressive

Pour la désactiver, j'appuie sur la touche Sweetcontrol (A).

Le symbole .)} représentant la détection d'absence / présence disparaît de l'écran.

Ne pas chauffer la pièce pendant l'aération de la pièce permet de réaliser des économies d'énergie. Si vous oubliez d'éteindre votre appareil lors de l'ouverture prolongée d’une fenêtre, la fonction Aération FL permet d'y pallier et évite à votre appareil de chauffer inutilement : votre appareil détectera auto- matiquement l'ouverture et la fermeture de la fenêtre, vous évitant tout gaspillage d'énergie.

Votre appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment :

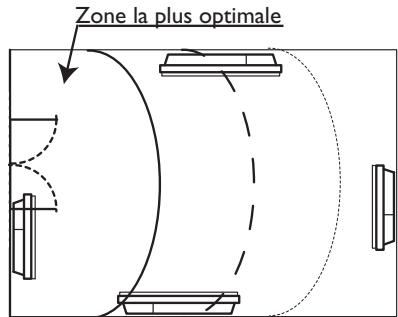

Zone la plus optimale

- température de consigne souhaitée dans la pièce,

- température extérieure, Y

- configuration de votre installation.

Sa consigne de fonctionnement est de 7° C, à + 3° C, pendant toute la durée d'aération de votre pièce. À la fermeture de la fenêtre, votre appareil reprendra son fonctionnement initial.

Après 2 heures, l'appareil se remet en chauffe dans tous les cas. La durée maximum d'aération prévue est de 2 heures.

NB : Si la fonction ne satisfait pas à votre besoin, vous pouvez arrêter manuellement la chauffe de votre

appareil (appui long sur touche Mise en marche (E) _®*_ ).

Le symbole LA clignote lorsqu'il abaisse sa consigne de fonctionnement.

COMMENT DÉSACTIVER LA DÉTECTION D'OUVERTURE ET DE FERMETURE DE FENÊTRE ?

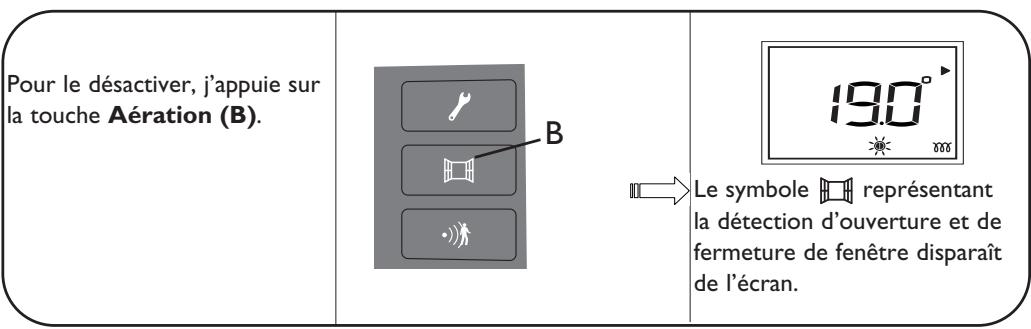

Pour le désactiver, j'appuie sur la touche Aération (B).

Cette fonction ne modifie pas la programmation de votre appareil.

LA FONCTION INDICATEUR DE CONSOMMATION La consommation d'un appareil de chauffage électrique dépend, entre autres, de la tem- pérature demandée. La température préconisée par les pouvoirs publics est de 19° C, en mode Confort (15,5° C en mode Eco).

La fonction “indicateur de consommation” vous permet de vous positionner par rapport

à cette température recommandée.

Ainsi, en fonction de la température demandée :

- Si la flèche noire de l'écran se positionne devant le 2ème pictogram- me orange ou le rouge, vous aurez un comportement plus responsa- ble en abaissant significativement votre température demandée.

- Si la flèche noire de l'écran se positionne devant le ler pictogramme | f® orange, vous aurez un comportement plus responsable en abaissant JL légèrement votre température demandée.

- Si la flèche noire est devant le pictogramme vert, vous êtes à la tem pérature recommandée et vous avez d'ores et déjà un comportement responsable.

COMMENT VERROUILLER LES COMMANDES ?

Pour verrouiller les comman- des, Je maintiens appuyé simultanément et quelques secondes les touches :

- Mise en marche (E).

COMMENT DÉVERROUILLER LES COMMANDES ?

Pour déverrouiller les comman- des, je maintiens appuyé simul- tanément et quelques secondes les touches :

- Mise en marche (E)

Je ferme le volet du panneau de commande.

Je bloque le volet à l'aide de la vis.

5]Le panneau ne peut plus être

ouvert, les commandes ne sont plus accessibles.

Ne jamais utiliser de produits abrasifs et de solvants.

RETOUR AU REGLAGE DE BASE USINE Votre appareil vous offre la possibilité de revenir au réglage de base.

fe maintiens appuyé simultané- ment les touches

l'appareil ne chauffe | Vérifier que le mode :: est bien activé.

pas. Si vous êtes en programmation, vérifiez que le programmateur est en mode]

Confort. Assurez-vous que les disjoncteurs de l'installation sont enclenchés| ou bien que le délesteur (si vous en avez un) n'a pas coupé l'alimentation! de l'appareil. Vérifiez la température de l'air de la pièce : si elle est tropl élevée, le pictogramme de chauffe ne s'allume pas : l'appareil ne chauffe pas.

appareil chauffe tout | Vérifiez que l'appareil n'est pas situé dans un courant d'air ou que le réglage] le temps. de la température n'a pas été modifié.

Il peut y avoir un aléa dans le réseau électrique. En cas de problème (ther-| mostat bloqué..), coupez l'alimentation de l'appareil (fusible, disjoncteur) pen dant environ 10 minutes, puis rallumez-le.

Si le phénomène se reproduit fréquemment, faîtes contrôler l’alimentation| par votre distributeur d'énergie.

Si ce laps de temps vous paraît trop long, vous pouvez arrêter manuelle- ment la chauffe de l'appareil.

L'appareil ne chauffe pas assez.

Augmentez la température de consigne en appuyant sur la touche +(E).

Si le réglage est au maximum, faîtes les vérifications suivantes :

Vérifiez si un autre mode de chauffage existe dans la pièce.

Assurez-vous que votre appareil ne chauffe que la pièce (porte fermée).

Faîtes vérifier la tension d'alimentation de l'appareil.

Vérifiez si la puissance de votre appareil est adaptée à la taille de votre| pièce (nous vous préconisons en moyenne 100 W/m2 pour une hauteur! de plafond de 2,50 m).

Des traces de salissu- res apparaissent sur le mur autour de l'appa- reil.

Les salissures sont liées à la mauvaise qualité de l'air ambiant. Il est conseillé, dans ce cas, de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc.), et la propreté de l'air, et d'éviter de fumer à l'intérieur. Ces salis- sures ne justifient pas le remplacement sous garantie de l'appareil.

Le pictogramme de chauffe apparaît sur

l'écran lorsque l'appa- reil est en mode Eco.

Ce fonctionnement est normal. L'appareil peut chauffer de manière à main-| tenir une température Eco.

l'appareil est très chaud en surface.

Îl est normal que l'appareil soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité

Performance. Si toutefois vous jugez que votre appareil est toujours trop] chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100 W/m2 pour une hauteur sous plafond de 2,50 m) et que l'appareil n’est pas placé dans un courant d'air qui perturberait sa régu- lation.

Pour les panneaux rayonnants équipés d'un système de programmation ou piloté par l'intermédi-

aire du fil pilote :

l'appareil ne suit pas les ordres de pro- grammation externes.

Assurez-vous de la bonne utilisation de la centrale de programmation (voir notice d'utilisation) ou que le programmateur est bien engagé dans son loge-| ment et qu'il fonctionne normalement (vérifier l'état des piles, du fusible, …).

Vérifiez que votre appareil est en mode Programmation et que le pro-| gramme externe “Centralisée” est attribué au jour souhaité de la semaine.

vous n'avez pas réus.

à résoudre votre problème, contactez votre installateur en

vous munissant préalablement des références de votre appareil, de la température de la pièce et de votre système de programmation éventuel.

And case:She hester ropramming ui.

.R MoS De minuten zin bijgesteld, u kunt de instellingen bevestigen.

1) De modus selectie pijl knippert

> Het apparaat gaat over tot de

ECO modus staat op 15,5°C. De functies energiebesparing en de programmeringen zijn uitgezet.
