MODE D'EMPLOI Malicio 80L THERMOR

• Présentation du matériel p. 2
• Caractéristiques p. 2
• Les accessoires compatibles p. 4
• Installation p. 8
• Mise en place du chauffe-eau p. 8
• Raccordement hydraulique p. 9
• Raccordement électrique p. 11
• Mise en service du chauffe-eau p. 15
• Remplissage du chauffe-eau p. 15
• Vérification du bon fonctionnement p. 15
• Mise en service de la commande nomade p. 16
• Réglage de la molette p. 16
• Installation des piles sur la commande nomade p. 16
• Procédure d'association avec le chauffe-eau p. 17
• Réglage date et heure p. 18
• Emplacement de la commande nomade p. 20
• Recommandations du GIFAM p. 22
• Risques mécaniques p. 22
• Risques électriques p. 22
• Risques hydrauliques Manuel d’installation Chauffe-eau et commande digitale nomade Sommaire Manuel à conserver même après installation du produit. Manuel installation FR.book Page 1 Mercredi, 23. décembre 2009 10:13 10 Avertissements Généraux Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénécier par l’intermé-diaire d’une personne responsable de leur sécurité d’une surveillance ou d’instructions préalables concernant l’utilisation de cet appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Cet appareil peut être utilisé par des enfants d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénués d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(es) ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance. INSTALLATION ATTENTION : Produit lourd à manipuler avec précaution.• Installer l’appareil dans un local à l’abri du gel (4°C à 5°C minimum). • Placer l’appareil dans un lieu accessible. • La destruction de l’appareil par surpression due au blocage de l’organe de sécurité est hors garantie. • Prévoir une aération du local d’installation. La température de ce local ne devra pas dépasser 35°C. • Lors de l’installation dans une salle de bain (voir gures page 10), le chauffe eau ne doit pas être installé dans le volume V1 ou V2. Si les dimensions ne le permettent pas, il peut cependant être installé dans le volume V2. Il sera positionné le plus haut possible dans le volume V1 en montage horizontal• Dans tout les cas de montage s’assurer que la cloison est capable de supporter le poids de l’appareil rempli d’eau.• Les étriers de montage ne permettent de xer l’appareil que dans les congurations précisées dans ce manuel. Ils ne permettent pas de xer l’appareil au plafond• Laisser au-dessous des extrémités des tubes de l’appareil un espace libre d’au moins égal à 400 mm pour pouvoir intervenir sur les équipements et accessoires.• Se conformer aux gures d’installation pour le montage • Il est impératif d’installer un bac de rétention sous le chauffe-eau lorsque celui-ci est positionné dans un faux plafond, des combles ou au-dessus de locaux habités. Une évacuation raccordée à l’égout est nécessaire.Cet appareil n’est pas conçu pour être installé au delà de 3000 m d’altitude.Manuel à conserver même après installation du produit. FRAvertissements Généraux RACCORDEMENT HYDRAULIQUE p. 22

• Un groupe de sécurité neuf, taré à 0,7 MPa (7 bar) (non fourni avec le chauffe-eau) de dimension minimale 1 / 2 ’’ et conforme à la norme EN 1487 sera obligatoirement raccordé directement sur l’entré d’eau froide du chauffe-eau. Il devra être placé à l’abri du gel (4°C-5°C minimum)

• Un réducteur de pression (non fourni) est nécessaire lorsque la pression d’alimentation est supérieure à 0,5 MPa (5 bar). Il devra être installé sur l’arrivée d’eau froide, après le compteur

• Vos tuyauteries doivent être rigides (cuivre) ou souple (exibles tressés en acier inoxy- dable) et supporter 100°C et 1 MPa (10 bar). Sinon utiliser un limiteur de température.

• Raccorder l’organe de sécurité à un tuyau de vidange, maintenu à l’air libre, dans un environnement non soumis au gel (4°C à 5°C mini), en pente continue vers le bas pour l’évacuation de l’eau pour l’évacuation de l’eau de dilatation de la chauffe ou en cas de vidange du chauffe-eau

• Le dispositif de vidange du groupe de sécurité doit être mis en fonctionnement périodiquement (au moins une fois par mois). Cette manœuvre permet d’évacuer d’éventuels dépôts de tartre et de vérier qu’il ne soit pas bloqué.

• Pour vidanger l’appareil, couper le courant, fermer l’alimentation d’eau froide, puis vidanger grâce à la manette du groupe de sécurité en ayant ouvert un robinet d’eau chaude.

• Vérier le bon remplissage du chauffe eau avant sa mise sous tension, en ouvrant un robinet d’EAU CHAUDE de l’EAU FROIDE doit s écouler.

• Un léger dégagement de fumée peut apparaitre pendant le début de la chauffe, se dégagement est normal. RACCORDEMENT ÉLECTRIQUE Avant tout démontage du capot, s’assurer que l’alimentation est coupée pour éviter tout risque de blessure ou d’électrocution. L’installation électrique doit comporter en amont du chauffe-eau un dispositif de coupure omnipolaire (porte fusible, disjoncteur avec une distance d’ouverture des contacts d’au moins 3 mm, disjoncteur différentiel de 30mA). Si le câble d’alimentation est endommagé, il doit être remplacé par un câble de mêmes caractéristiques ou un ensemble spécial disponible au près du fabricant ou de son SAV. La mise à la terre est obligatoire. Une borne spéciale portant le repère est prévue à cet effet. Il est interdit de raccorder directement les résistances sur le réseau. La notice de cet appareil est disponible auprès du service client (coordonnées en n de notice)Présentation du matériel ......................................2 Caractéristiques...............................................................................2 Les accessoires compatibles............................................................4 Installation .............................................................8 Mise en place du chauffe-eau........................................................8 Raccordement hydraulique............................................................9 Raccordement électrique .............................................................11 Mise en service du chauffe-eau ..........................15 Remplissage du chauffe-eau........................................................15 Vérification du bon fonctionnement ..........................................15 Mise en service de la commande nomade.........16 Réglage de la molette ..................................................................16 Installation des piles sur la commande nomade.........................16 Procédure d'association avec le chauffe-eau ..............................17 Réglage date et heure..................................................................18 Emplacement de la commande nomade.....................................20 Recommandations du GIFAM.............................. 22 Risques mécaniques......................................................................22 Risques électriques........................................................................22 Risques hydrauliques ....................................................................22 Manuel d’installation Chauffe-eau et commande digitale nomade Sommaire Manuel à conserver même après installation du produit. Manuel installation FR.book Page 1 Mercredi, 23. décembre 2009 10:13 10 Manuel d’installation et d’entretien Chauffe-eau Sommaire Installation Avant de commencer .............................................4 Contenu du colis ...................................................................... 4 Accessoires à prévoir ................................................................ 4 Outillage nécessaire ................................................................ 5 Main d’œuvre .......................................................................... 5 Schéma général d’installation .............................. 6Où installer mon chauffe-eau .............................10 Précautions ............................................................................ 10 Installation spécique en salle de bain ................................ 10 Comment installer mon chauffe-eau .................11 Chauffe-eau vertical mural ................................................... 11 Chauffe-eau horizontal mural .............................................. 12 Raccordement hydraulique du chauffe-eau ......13 Le raccordement classique .................................................... 13 Le raccordement avec limiteur de température .................. 13 Le raccordement avec limiteur de pression ......................... 14 Le remplissage du chauffe-eau ............................................ 14 Raccordement électrique du chauffe-eau .......... 15Mise en service du chauffe-eau ..........................16Conseils d’entretien domestique .......................16 Le groupe de sécurité ........................................................... 16 Vidange d’un chauffe-eau .................................................... 17 Détartrage ............................................................................. 17 Champ d’application de la garantie ...................18

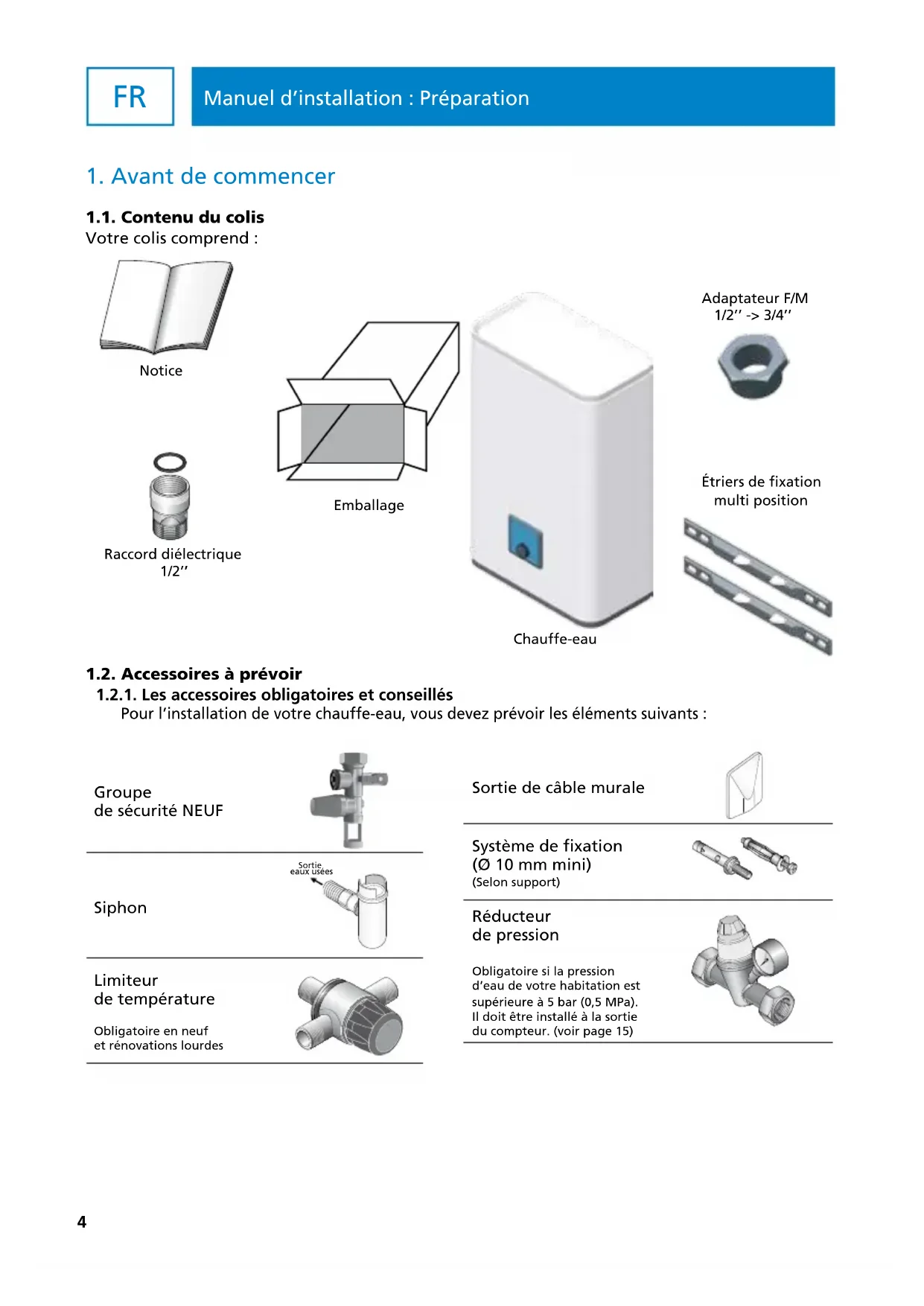

1. Avant de commencer

1.1. Contenu du colis Votre colis comprend : 1.2. Accessoires à prévoir

1.2.1. Les accessoires obligatoires et conseillés

Pour l’installation de votre chauffe-eau, vous devez prévoir les éléments suivants : Groupe de sécurité NEUF Siphon Limiteur de température Obligatoire en neuf et rénovations lourdes Raccord di-électrique NoticeEmballageRaccord diélectrique1/2’’Étriers de xationmulti positionChauffe-eauAdaptateur F/M1/2’’ -> 3/4’’Sortieeaux usées Sortie de câble murale Système de xation (Ø 10 mm mini) (Selon support) Réducteur de pression Obligatoire si la pression d’eau de votre habitation est supérieure à 5 bar (0,5 MPa). Il doit être installé à la sortie du compteur. (voir page 15) Manuel d’installation : PréparationFR

1.2.2. Les accessoires optionnels

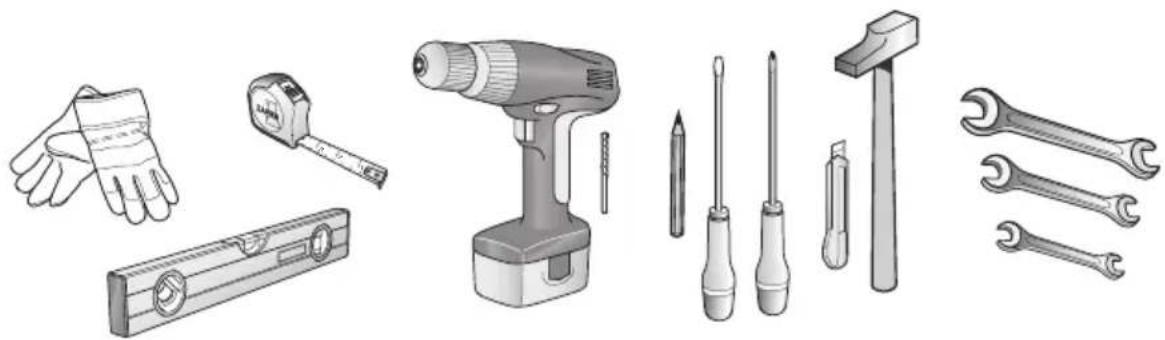

Le chauffe eau plat ne comprend pas d’accessoires de montage optionnels. 1.3. Outillage nécessaire 1.4. Main d’œuvre

2 personnes pour le montage

2 heures Manuel d’installation : PréparationFR

Siphon Raccord diélectrique Limiteur de température Phase Terre Neutre Eau froide Eau chaude Tableau électrique 230V Disjoncteur 16A et différentiel 30mA. Raccordement permanent 24h/24. Robinet dans une salle de bain par exemple ATTENTION Si votre tuyauterie n’est pas en cuivre (PER , multicouche...), il est OBLIGATOIRE d’installer une canalisation en cuivre d’une longueur minimale de 50 cm (DTU.60.1) et/ou un limiteur de température en sortie eau chaude de votre ballon. (voir p. 13) PRECAUTIONS D’INSTALLATION :

• Température du lieu d’installation comprise entre 4°C et 35°C

• Positionner le chauffe-eau le plus près possible des salles d’eau

• Si le chauffe-eau est installé au-dessus d’un local habité, mettre un bac de récupération d’eau Manuel d’installation : Schéma de montage global Sortie eau chaude

Évacuationeaux usées(égouts)Arrivée d’eauréseauCompteur d’eauRobinet général d’arrivée d’eau froideRéducteurde pressionGroupede sécurité

0000000Groupe de sécurité Le groupe de sécurité est un accessoire obligatoire. Son rôle est de maintenir à l’intérieur du chauffe- eau une pression inférieure à 0,7 MPa (7 bar) pour éviter l’explosion de celui-ci (il remplit donc le même rôle qu’une soupape sur une cocotte minute). Le groupe de sécurité laisse donc s’échapper de l’eau lorsque le chauffe-eau est en fonctionne- ment. Cet écoulement peut représenter jusqu’à 3% du volume du chauffe eau par cycle de chauffe. Attention : le groupe de sécurité doit toujours être raccordé directement à l’entrée eau froide du ballon. Rien ne doit être installé entre le groupe de sécurité et le chauffe eau. (aucune vanne , pas de réducteur de pression …)Réducteur de pressionLe réducteur de pression est un accessoire supplémentaire qui doit être installé à la sortie de votre compteur d’eau si la pression d’eau de votre habitation s’avère supérieure à 0,5 MPa (5 bar).Il évitera que la soupape du groupe de sécurité ne s’ouvre de manière intempestive lorsque le chauffe-eau n’est pas en fonctionnement.Pour connaître la pression d’eau dans votre habitation vous pouvez vous rensei-gner auprès de votre four-nisseur d’eau. Attention : le réducteur de pression ne doit jamais être placé entre le groupe de sécurité et la cuve du chauffe eau Schéma général d’installation Exemple avec un chauffe-eau vertical mural Manuel d’installation : Schéma de montage globalFR

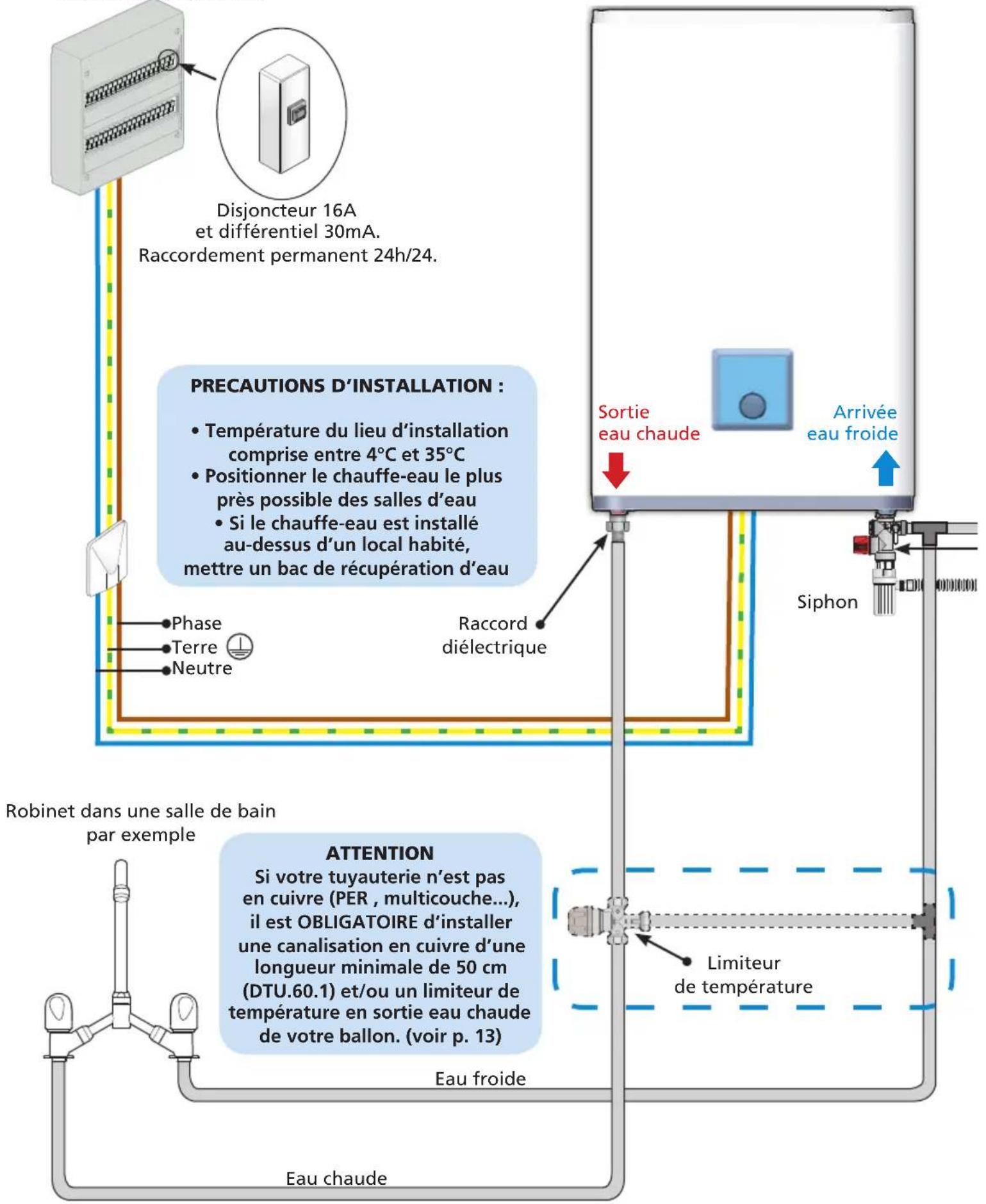

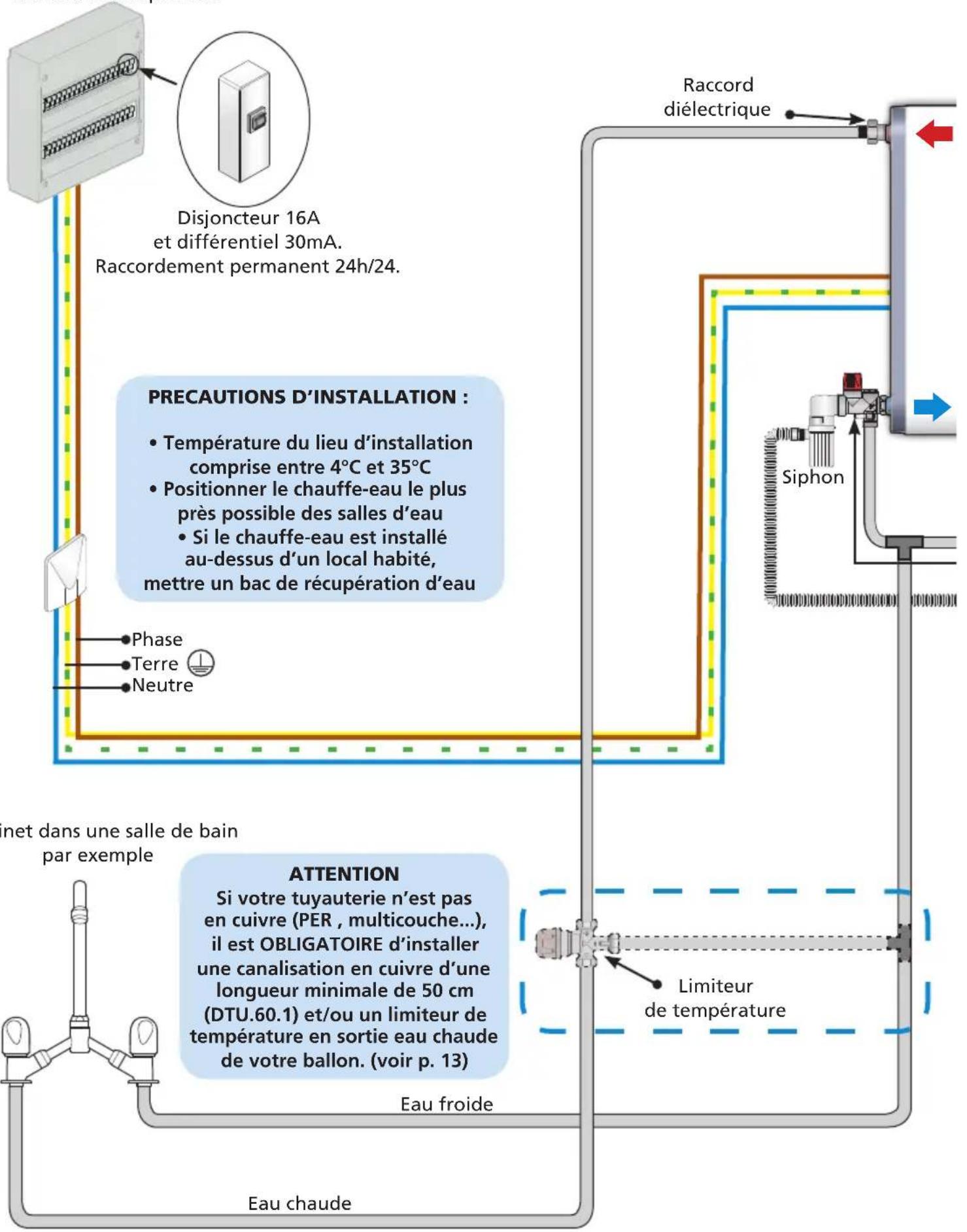

Manuel d’installation : Schéma de montage global Siphon Raccord diélectrique Limiteur de température Phase Terre Neutre Eau froide Eau chaude Tableau électrique 230V Robinet dans une salle de bain par exemple ATTENTION Si votre tuyauterie n’est pas en cuivre (PER , multicouche...), il est OBLIGATOIRE d’installer une canalisation en cuivre d’une longueur minimale de 50 cm (DTU.60.1) et/ou un limiteur de température en sortie eau chaude de votre ballon. (voir p. 13) PRECAUTIONS D’INSTALLATION :

• Température du lieu d’installation comprise entre 4°C et 35°C

• Positionner le chauffe-eau le plus près possible des salles d’eau

• Si le chauffe-eau est installé au-dessus d’un local habité, mettre un bac de récupération d’eau

Disjoncteur 16A et différentiel 30mA. Raccordement permanent 24h/24.

Schéma général d’installation Exemple avec un chauffe-eau horizontal mural Manuel d’installation : Schéma de montage global Évacuationeaux usées(égouts)Arrivée d’eauréseauCompteur d’eauRobinet général d’arrivée d’eau froideRéducteurde pressionGroupede sécurité

0000000Groupe de sécuritéLe groupe de sécurité est un accessoire obligatoire. Son rôle est de maintenir à l’intérieur du chauffe-eau une pression inférieure à 0,7 MPa (7 bar) pour éviter l’explosion de celui-ci (il remplit donc le même rôle qu’une soupape sur une cocotte minute). Le groupe de sécurité laisse donc s’échapper de l’eau lorsque le chauffe-eau est en fonc-tionnement. Cet écoulement peut repré-senter jusqu’à 3% du volume du chauffe eau par cycle de chauffe. Attention : le groupe de sécurité doit tou-jours être raccordé directement à l’entrée eau froide du ballon. Rien ne doit être installé entre le groupe de sécurité et le chauffe eau. (aucune vanne , pas de réduc-teur de pression …)Réducteur de pressionLe réducteur de pression est un accessoire supplémentaire qui doit être installé à la sortie de votre compteur d’eau si la pression d’eau de votre habitation s’avère supérieure à 0,5 MPa (5 bar).Il évitera que la soupape du groupe de sécurité ne s’ouvre de manière intempestive lorsque le chauffe-eau n’est pas en fonctionnement.Pour connaître la pression d’eau dans votre habitation vous pouvez vous rensei-gner auprès de votre four-nisseur d’eau. Attention : le réducteur de pression ne doit jamais être placé entre le groupe de sécurité et la cuve du chauffe eau Sortieeau chaudeArrivéeeau froide ÈFR

2. Où installer mon chauffe-eau ?

• Choisir un lieu d’installation dont la température sera toujours comprise entre 4°C et 35°C.

• Le chauffe-eau doit être positionné le plus près possible des points de puisages importants (salles de bains, cuisines...)

• S’il est placé en dehors du volume habitable (cellier, garage), les tuyauteries et les organes de sécurité devront être isolés.

• Prévoir une aération dans le local an d’éviter les phénomènes de condensation et de corrosion de la peinture du chauffe-eau.

• S’assurer que le mur support soit sufsamment résistant pour recevoir le poids du chauffe-eau plein (voir tableau page 11).

• En cas d’installation au dessus de locaux habités (faux plafond ; combles ...) il est impératif de prévoir un bac de récupération d’eau raccordé à l’égout sous le chauffe eau.

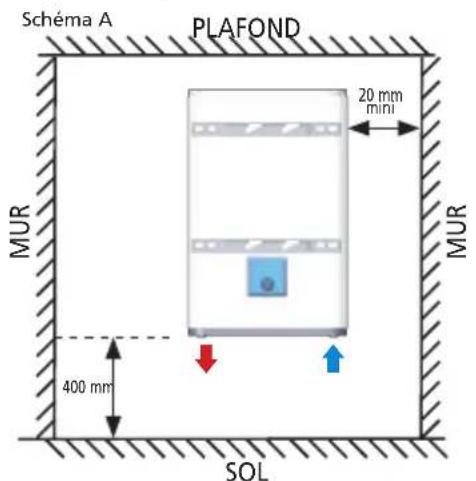

• Prévoir en face de chaque équipement électrique un espace sufsant de 400 mm pour l’entretien périodique des éléments chauffants.

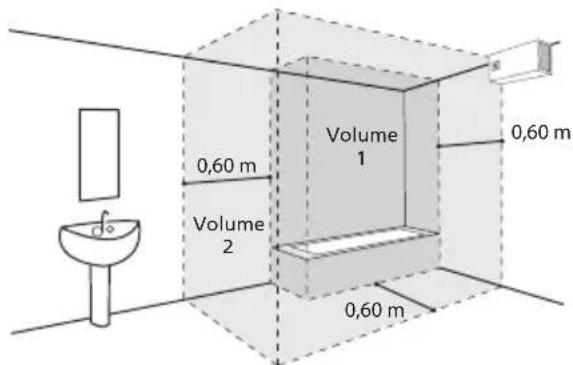

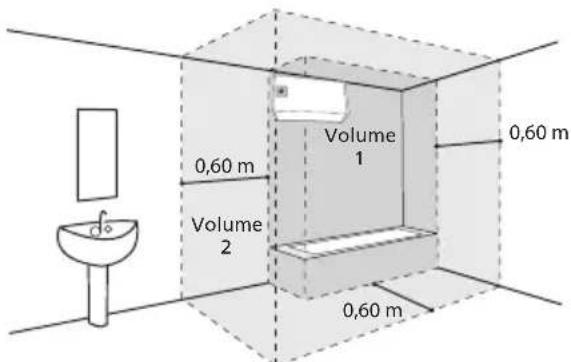

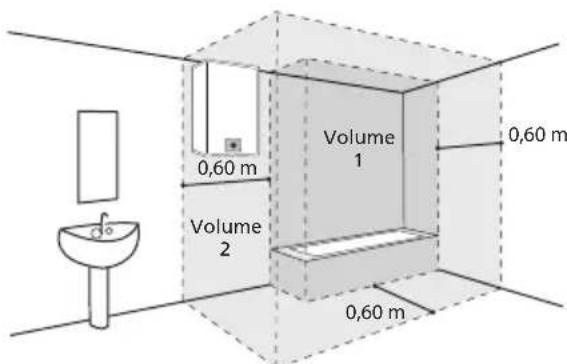

2.2 Installation spécique en salle de bain

• Installation hors volumes 1 et 2 (NF C 15-100). Si les dimensions de la salle de bain ne permettent pas de placer le chauffe-eau hors volumes 1 et 2 : 0,60 m0,60 m0,60 mVolume Volume 0,60 m0,60 m0,60 mVolume Volume 0,60 m0,60 m0,60 mVolume Volume Alors, possible dans le Volume 2ou possible dans le Volume 1 si : - le chauffe-eau est horizontal et placé le plus haut possible- les canalisations sont en matériau conducteur- le chauffe-eau est protégé par un disjoncteur de courant différentiel résiduel (30mA) branché en amont du chauffe-eau Manuel d’installation : Lieu d’installationFR

I. Caractéristiques techniques

I.1 Montage Vertical Mural / Horizontal Mural *Temps de chauffe calculé sans boost cuve d’entrée et cuve de sortie de 15° à 65°C. ** Mesure à 70°C. Votre chauffe-eau : Caractéristiques techniques 40 litres 65 litres 80 litres Tension (V) 230 V monophasé Résistance Stéatite Puissance installée (W) Circuits de résistance 1 500 + 750 / 1 000 1 500 + 750 / 1 000 1 500 + 750 / 1 000 Puissance maxi (W) 2 250 2 250 2 250 Dimensions (mm) H 765 1 090 1 300 A 610 975 1 185 B 500 700 800 C 155 115 115 Temps de chauffe* 2h02 3h19 4h04 Quantité d’eau chaude à 40°C(L)**

Poids à vide (kg) 24,5 32,5 37,5FR

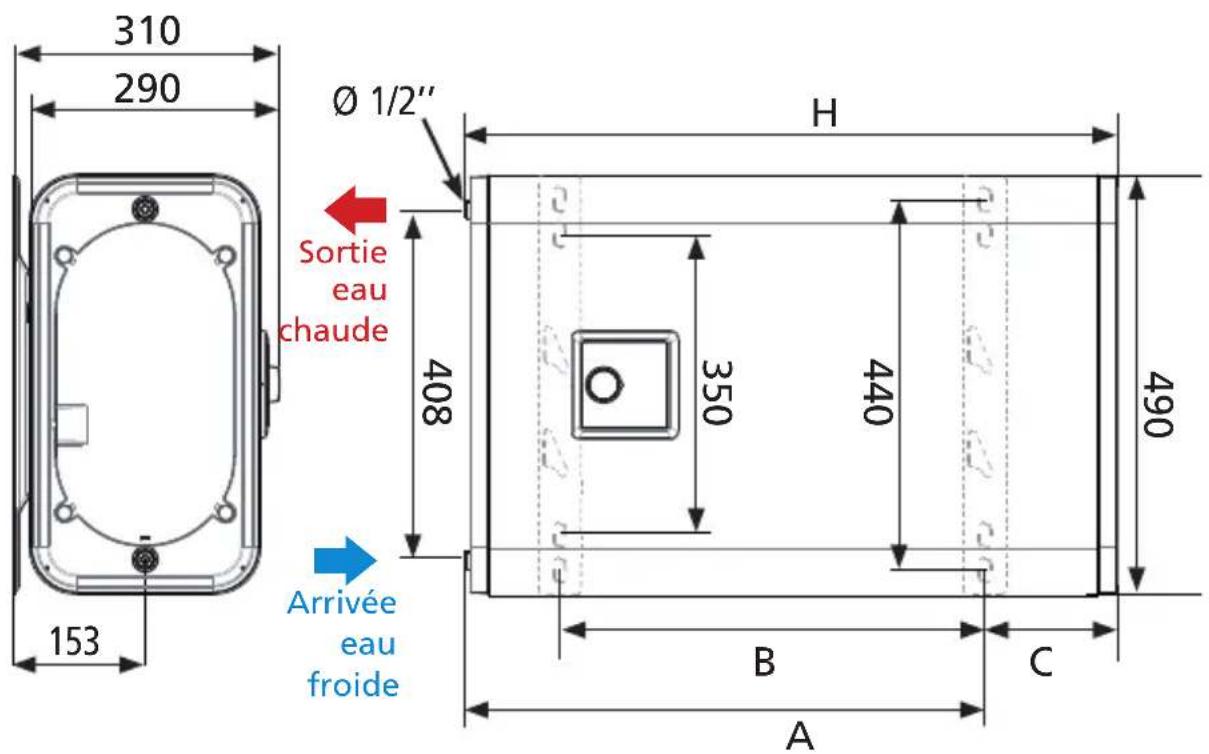

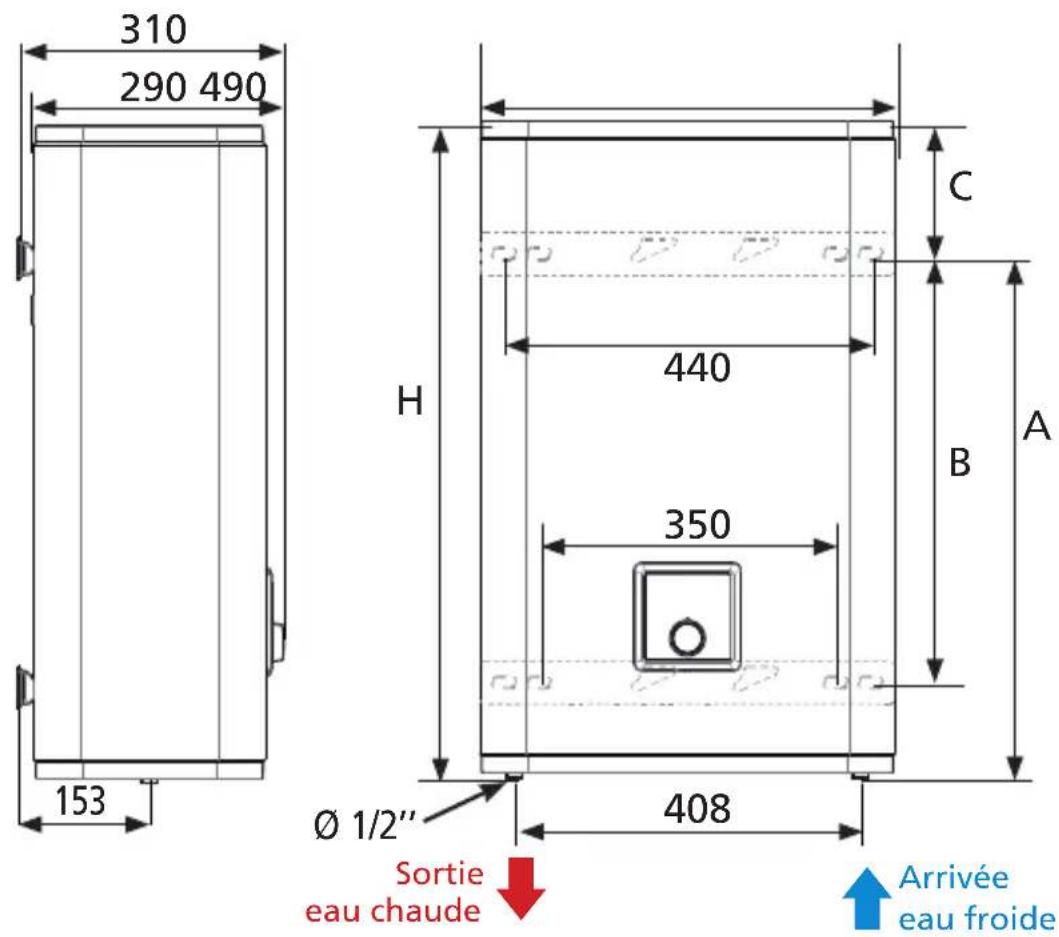

I.2 Représentations schématiques Votre chauffe-eau : Caractéristiques techniques Vertical MuralHorizontal Mural Sortie eau chaude Arrivée eau froide

Sortie eau chaude Arrivée eau froide

Votre chauffe-eau : Présentation des composants

II. Présentation des composants

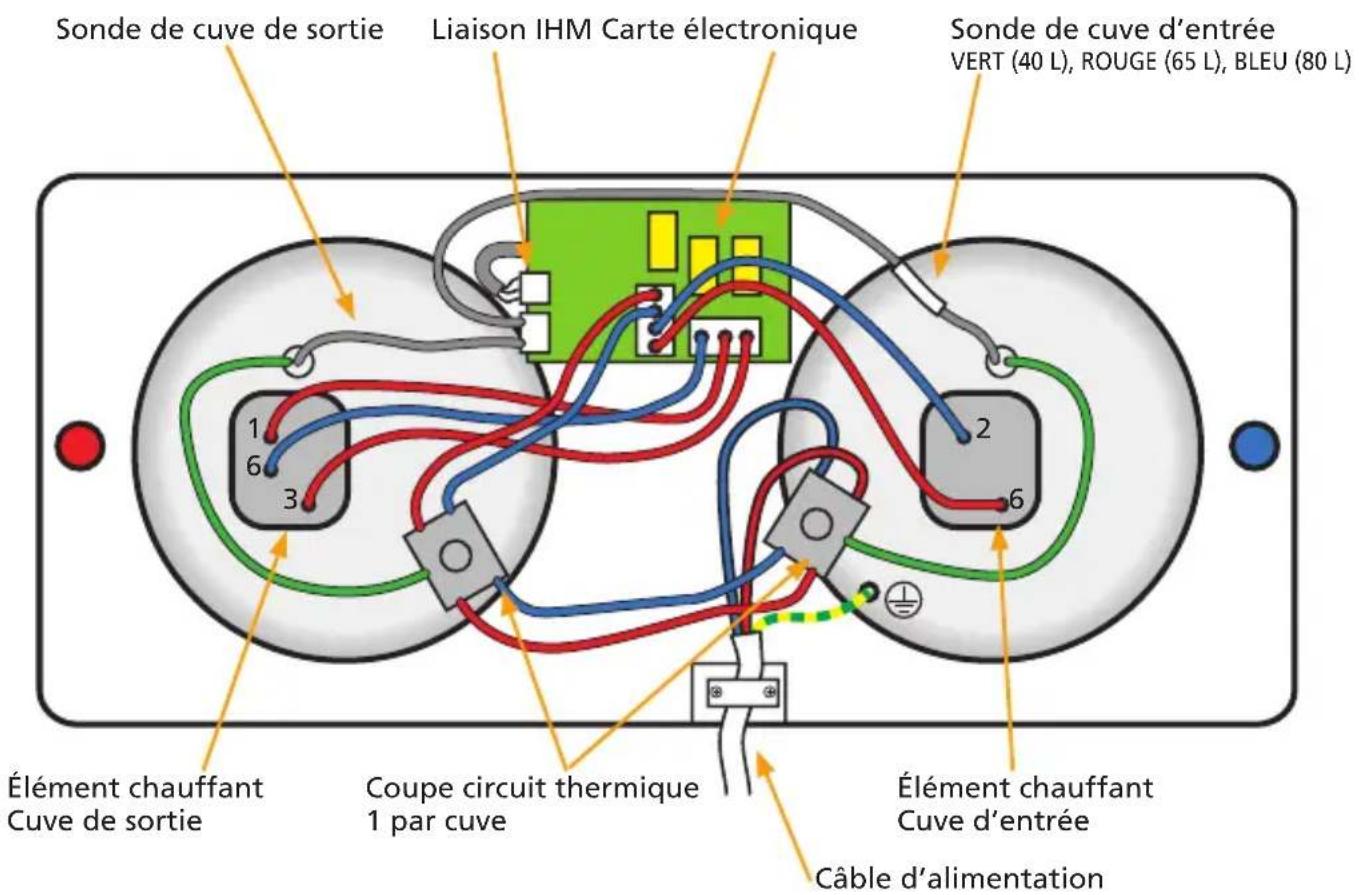

II.1 Composants des modèles 40, 65 et 80 L Sonde de cuve de sortie Élément chauffant Cuve de sortie Coupe circuit thermique 1 par cuve Élément chauffant Cuve d’entrée Câble d’alimentation

Sonde de cuve d’entrée VERT (40 L), ROUGE (65 L), BLEU (80 L) Liaison IHM Carte électroniqueFR

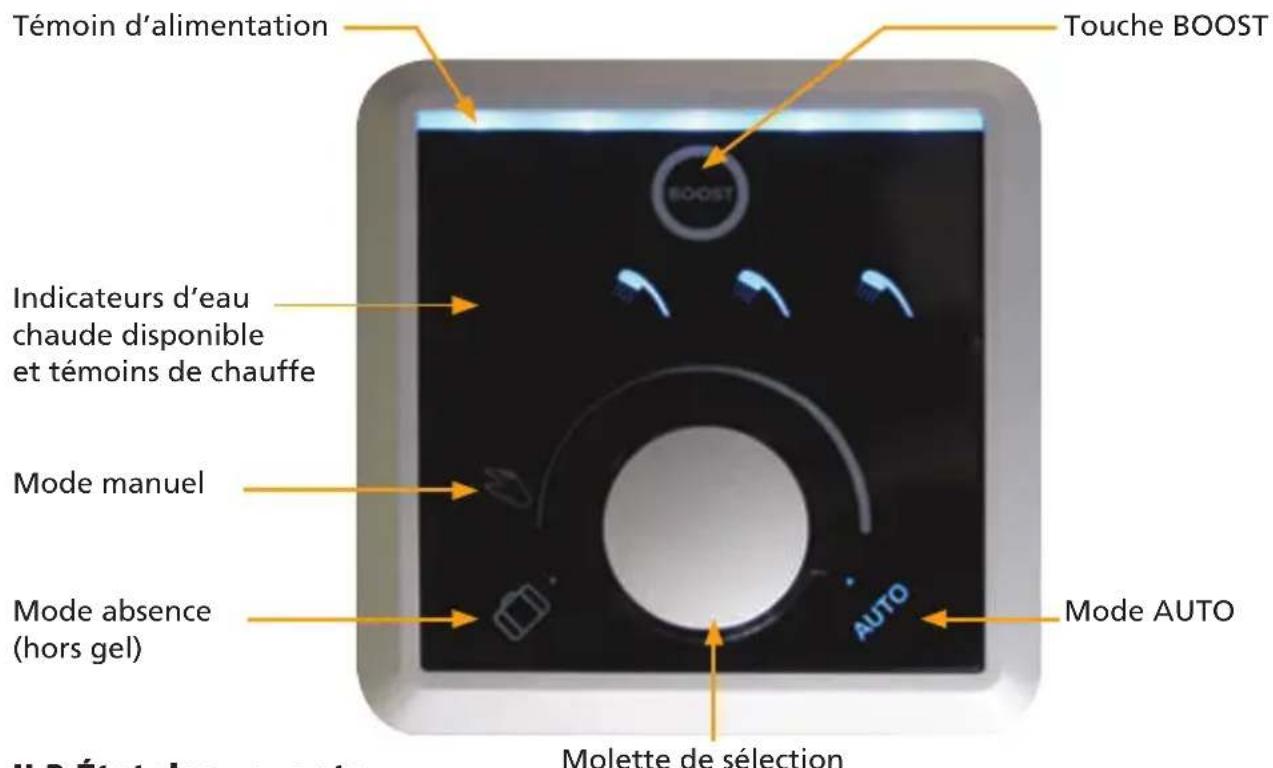

II.2 Interface de commande (IHM) II.3 État des voyants Votre chauffe-eau : Présentation des composants Voyants État du voyant Signifi cation Allumé Équipement sous tension. Pulsations régulières Défaut de fonctionnement. Se reporter au chapitre «Aide au dépannage». Allumé Mode manuel sélectionné : La molette permet le réglage de la quantité d’eau chaude souhaitée. Allumé Mode absence activé : Maintien du chauffe-eau hors gel (7°C). La fonction BOOST est désactivée. Allumé Fonction BOOST activée par pression courte : Accélère la production d’eau chaude pour des besoins ponctuels. Le mode BOOST se désactive automatiquement une fois la température MAXI atteinte. Il peut également être désactivé manuellement par un appui court sur la touche pour revenir au mode NORMAL. Allumé Mode AUTO activé, le chauffe-eau procède à l’apprentissage des consommations pour s’adapter aux besoins de l’utilisateur et faire des économies d’énergie, tout en garantissant le confort. Allumé Affi che la quantité d’eau chaude disponible. Clignotement Douche en cours de préparation. Touche BOOST Mode AUTO Témoin d’alimentation Indicateurs d’eau chaude disponible et témoins de chauffe Mode manuel Mode absence (hors gel) Molette de sélectionFR

III. Conditions d’entretien spéci ques

III.1 Les pièces pouvant être remplacées

• Carte électronique • Sonde température

• IHM • Corps de chauffe et Stéatite • Tube de liaison Votre chauffe-eau : Aide au dépannage Le remplacement du corps de chauffe implique impérativement le remplacement du joint. Toute opération de remplacement doit être effectuée par une personne habilitée avec des pièces d’origine constructeur.

IV. Aide au dépannage

IV.2 Aucun voyant allumé IV.1 Voyants de douche clignotants État du voyant Signifi cation Remarque / dépannage 2 clignotements successifs d’une douche, 3 sec. de pause, 2 clignotements successifs...Erreur 3 : Défaut sonde de régulationRemplacer la sonde de régulation.2 clignotements successifs de 2 douches, 3 sec. de pause, 2 clignotements successifs...Erreur 3 : Défaut sonde de régulation (différenciation)4 clignotements successifs d’une douche, 3 sec. de pause, 4 clignotements successifs...Erreur 9 : Défaut carte Remplacer la carte de pilotage. Action à mener Solution Cause possible 1 Faire vérifi er par un professionnel. l’alimentation électrique (à l’aide d’un multimètre).S’il y a bien du courant et qu’aucun voyant ne s’allume, faire intervenir un technicien.Défaut de fonctionnement du chauffe-eau.S’il n’y a pas de courant, faire intervenir un technicien.Défaut d’alimentation.Faire intervenir un technicien agréé. Procéder au remplacement de la carte de puissance.Déclenchement d’un thermostat de sécurité (surchauffe).

Votre chauffe-eau : Aide au diagnostic de panne IV.3 Pas d’eau chaude IV.4 Eau tiède IV.5 Compteur électrique qui disjoncte Actions à mener Solution Cause possible Faire intervenir un technicien agréé. Procéder au remplacement du faisceau de sonde. Défaillance de la sonde d’entrée, la cuve de sortie ne chauffe pas. Faire intervenir un technicien agréé. Vérifi er la tension aux bornes de la cuve de sortie, si absence de tension, procéder au remplacement de la carte de puissance. Défaut d’alimentation de la cuve de sortie. Faire intervenir un technicien agréé. Vérifi er la résistance de la cuve de sortie, la remplacer si nécessaire. Défaut d’alimentation de la cuve de sortie. Actions à mener Solution Cause possible Faire intervenir un technicien agréé. Procéder au remplacement du faisceau de sonde. Défaillance de la sonde de sortie. Défaillance de la résistance de différenciation. Faire intervenir un technicien agréé. Vérifi er la tension aux bornes de la cuve d’entrée, si absence de tension, procéder au remplacement de la carte de puissance. Défaut d’alimentation de la cuve d’entrée. Faire intervenir un technicien agréé. Vérifi er la résistance de la cuve d’entrée, la remplacer si nécessaire. Défaut d’alimentation de la cuve d’entrée. Actions à mener Solution Cause possible 1/ Couper l’alimentation électrique. 2/ Ouvrir et déposer le capot plastique. 3/ Retirer les résistances sans vidanger le chauffe-eau. Nettoyer le logement de la résistance à l’aide d’un chiffon ou d’un goupillon plastique. Résidu dans un des fourreaux de résistance.FR

Votre chauffe-eau : Aide au diagnostic de panne IV.6 Problème de fuite IV.7 Eau trop chaude Actions à mener Solution Cause Fuite localisée aux piquages d’eau froide et eau chaude 1/ Couper l’alimentation électrique 2/ Procéder à la vidange du chauffe- eau. Refaire l’ensemble des raccords. Mauvaise étanchéité des raccords. Fuite localisée en-dessous du capot plastique 1/ Couper l’alimentation électrique. 2/ Procéder à la vidange du chauffe- eau. Procéder au remplacement du joint d’étanchéité ou du fourreau complet. Joint d’étanchéité détérioré fourreau percé. Procéder au remplacement des joints d’étanchéité ou du tube de liaison. Joint ou tube de liaison détérioré. Fuite localisé au niveau de la cuve 1/ Couper l’alimentation électrique. 2/ Procéder à la vidange du chauffe- eau. Remplacer le chauffe-eau. Corrosion de la cuve. Actions à mener Solution Cause 1/ Couper immédiatement l’alimentation électrique. 2/ Faire intervenir un technicien agréé. Remplacer la carte de puissance. Défaillance de la carte de puissance.FR

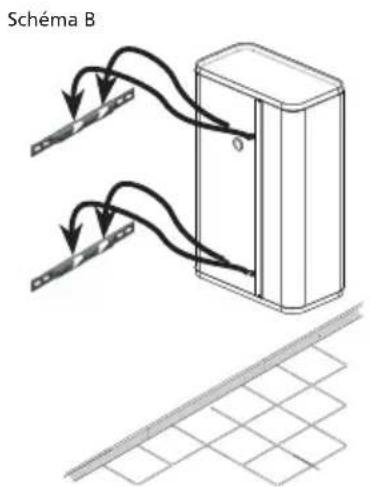

Positionner le plan de perçage intégré sur l’emballage, le positionner sur la surface murale et réaliser les marquages correspondants au modèle du chauffe-eau, tout en tenant compte des espaces minimums à respecter autour du chauffe-eau (voir schéma A). Percer puis cheviller votre chauffe-eau en utilisant des xations de diamètre (Ø) 10 mm adaptées à votre mur (plaque de plâtre, béton, brique). Attention : votre mur doit pouvoir supporter le poids du chauffe-eau rempli. w F ixer fermement les étriers supports, vérier à l’aide d’un mètre les entraxes entre les étriers. Les éléments utilisés pour la xation ne devront pas dépasser la surface d‘appui du chauffe-eau. NOTA : Si la résistance du mur est sufsante, la xation par le seul étrier supérieur est possible. An de garantir un bon maintien, positionner l’étrier inférieur dans les diabolos du chauffe-eau, les ouvertures dirigées vers le bas. L’étrier inférieur sert de butée en s’appuyant au mur sans vissage (Schéma B ou C). x Lever et poser votre chauffe-eau contre les étriers en prenant soin de placer les diabolos au-dessus des étriers y Descendre le chauffe-eau jusqu’à l’engagement des diabolos dans les encoches. Une fois les diabolos engagés, il n’est plus possible de faire glisser latéralement le chauffe- eau sans exercer une sol- licitation importante. Gabarit de pose 45 cm minimum (Sur car ton d'emballage) Gabarit de pose 45 cm minimum (Sur carton d'emballage) Masse indicative du chauffe-eau rempliCapacité Masse 25 L 50 kg 40 L 70 kg 65 L 100 kg 80 L 120 kg Gabarit de pose 45 cm minimum (Sur carton d'emballage) Gabarit de pose 45 cm minimum (Sur carton d'emballage) Masse indicative du chauffe-eau rempli Capacité Masse 40 L 70 kg65 L 100 kg80 L 120 kgon Étrier Mur Mur ÉtrierChau e-eauChau e-eau OUI NON Manuel d’installation : Pose du chauffe-eau on20 mm mini 400 mm SOL PLAFOND MUR MUR

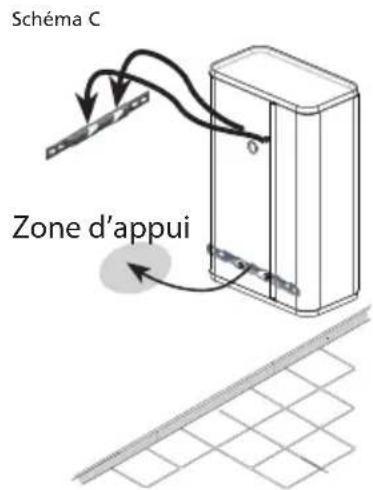

La sortie eau chaude doit être positionnée à gauche du chauffe-eau.Schéma BonSchéma ConZone d’appuiSchéma AFR

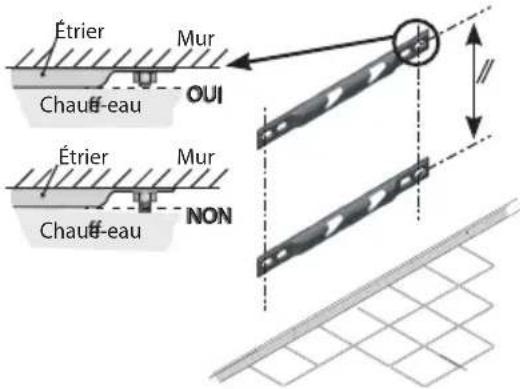

Les étriers de montage ne permettent pas de montage autre que ceux précisés dans cette notice. L’utilisation des étriers pour un accrochage au plafond est strictement INTERDIT.

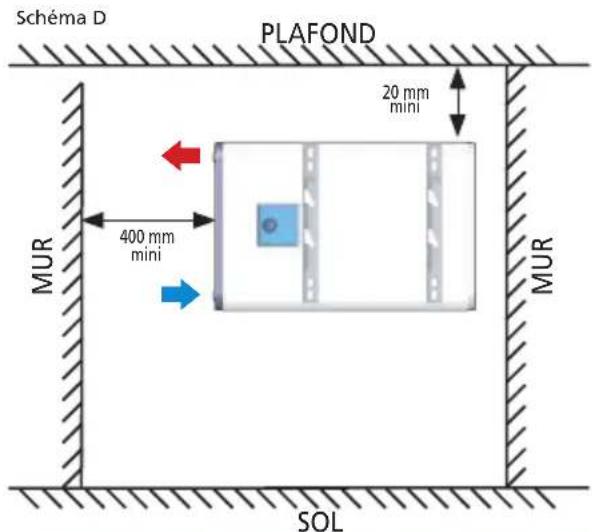

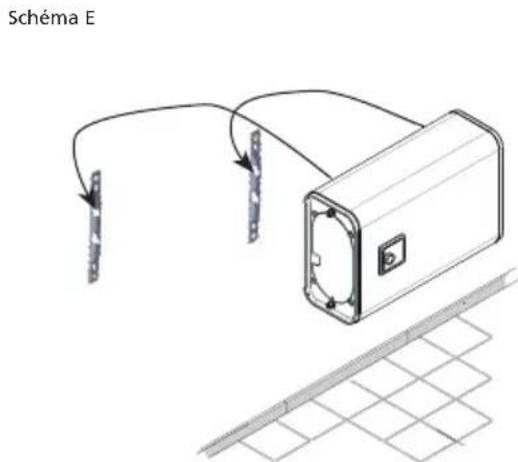

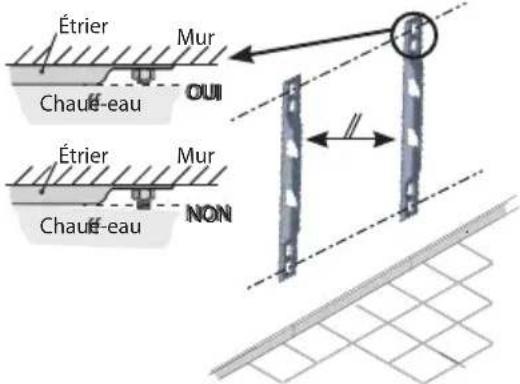

3.2 Chauffe-eau horizontal mural

Positionner le plan de perçage intégré sur l’emballage, le positionner sur la surface murale et réaliser les marquages correspondants au modèle du chauffe-eau, tout en tenant compte des espaces minimums à respecter autour du chauffe-eau (voir schéma D). Percer puis cheviller votre chauffe-eau en utilisant des xations de diamètre (Ø) 10 mm minimum adaptées à votre mur (plaque de plâtre, béton, brique). Attention : votre mur doit pouvoir supporter le poids du chauffe-eau rempli. w F ixer fermement les étriers supports, vérier à l’aide d’un mètre les entraxes entre les étriers. Les éléments utilisés pour la xation ne devront pas dépasser la surface d‘appui du chauffe-eau. x Lever et poser votre chauffe-eau contre les étriers en prenant soin de placer les diabolos au-dessus des étriers (schéma E). y Descendre le chauffe-eau jusqu’à l’engagement des diabolos dans les encoches. Une fois les diabolos engagés, il n’est plus possible de faire glisser latéralement le chauffe- eau sans exercer une sollicitation importante. NOTA : L’entrée eau froide et la sortie eau chaude doivent être positionnées à gauche. La sortie eau chaude doit être positionnée en haut. Gabarit de pose 45 cm minimum (Sur carton d'emballage) Gabarit de pose 45 cm minimum (Sur cartond'emballage) Masse indicative du chauffe-eau rempliCapacité Masse 25 L 50 kg 40 L 70 kg 65 L 100 kg 80 L 120 kg Gabarit de pose 45 cm minimum (Sur cartond'emballage) Gabarit de pose 45 cm minimum (Sur carton d'emballage) Masse indicative du chauffe-eau rempli Capacité Masse 40 L 70 kg 65 L 100 kg 80 L 120 kg onÉtrier Mur Mur ÉtrierChau e-eauChau e-eau OUI NON Manuel d’installation : Pose du chauffe-eau onon20 mm mini 400 mm mini MUR MUR SOL PLAFOND

Manuel d’installation : Raccordement hydraulique

4. Raccordement hydraulique du chauffe-eau

Le chauffe-eau devra être raccordé conformément aux normes et à la réglementation en vigueur dans le pays où il sera installé (pour la France : DTU Plomberie 60-1).

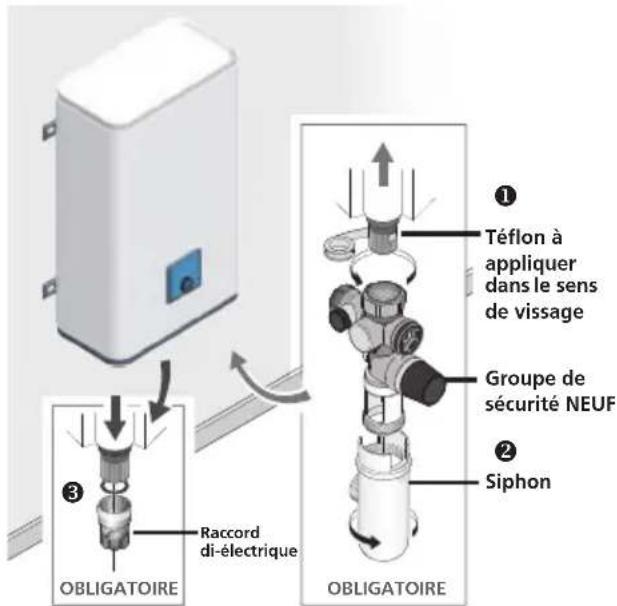

Effectuer le branchement du groupe de sécurité NEUF sur l’entrée d’eau froide (bleue) de votre chauffe-eau. Utiliser si besoin l’adaptateur FM fourni. Placer le siphon sous le groupe de sécurité et relier son évacuation vers l’égout.

Visser le raccord diélectrique (fourni selon modèles) sur la sortie d’eau chaude (rouge) de votre chauffe-eau. Procéder au raccordement de votre tuyauterie sur votre chauffe-eau.

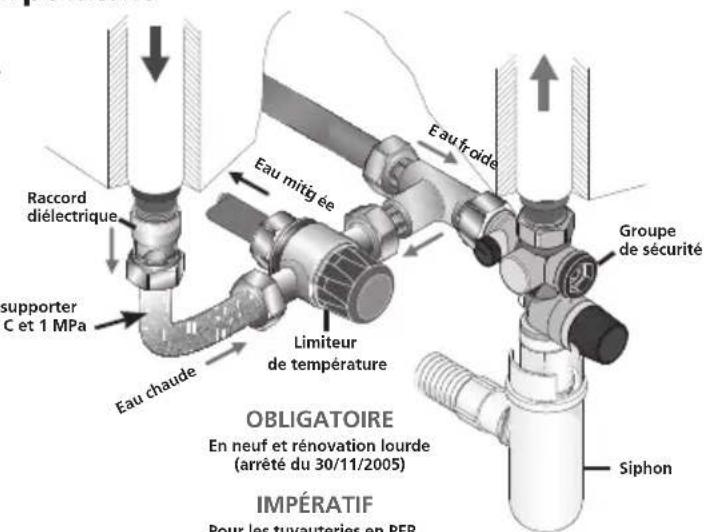

4.2 Le raccordement avec un limiteur de température

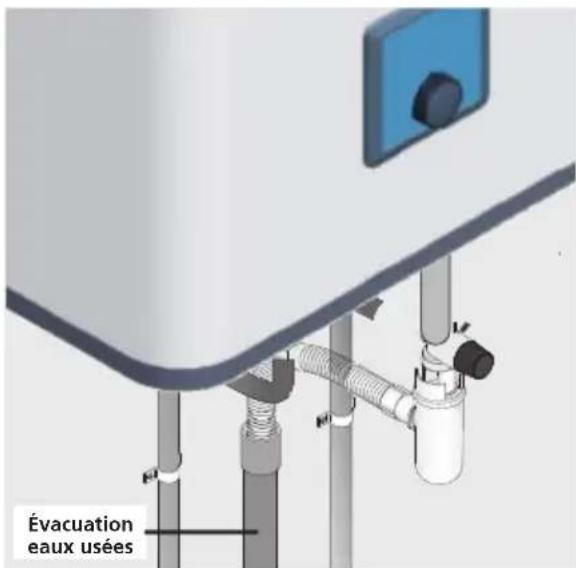

Évacuationeaux usées LimiteurRaccorddiélectriqueSiphonGroupe de sécuritéde températureOBLIGATOIRE

ide Eau chaude Eau miti

En neuf et rénovation lourde (arrêté du 30/11/2005)IMPÉRATIFPour les tuyauteries en PER Branchement eau chaude Branchement eau froide Raccord di-électrique Groupe de sécurité NEUF Téon à appliquer dans le sens de vissage OBLIGATOIRE OBLIGATOIRE Siphon

ATTENTION Vos tuyauteries doivent être rigides (cuivre) ou souples (exibles tressés en inox normalisés) et supporter 100°C et 1 MPa (10 bar). Sinon, utilisez un limiteur de température.doit supporter 100° C et 1 MPaSi vos tuyauteries sont en matériaux de synthèse (plastique ou PER par exemple), il est impératif d’installer un limiteur de température (ou régula-teur thermostatique).Le limiteur ne doit jamais être raccordé directement au chauffe-eau.Le limiteur de température permet de limiter les risques de brûlure.FR

Manuel d’installation : Raccordement hydraulique

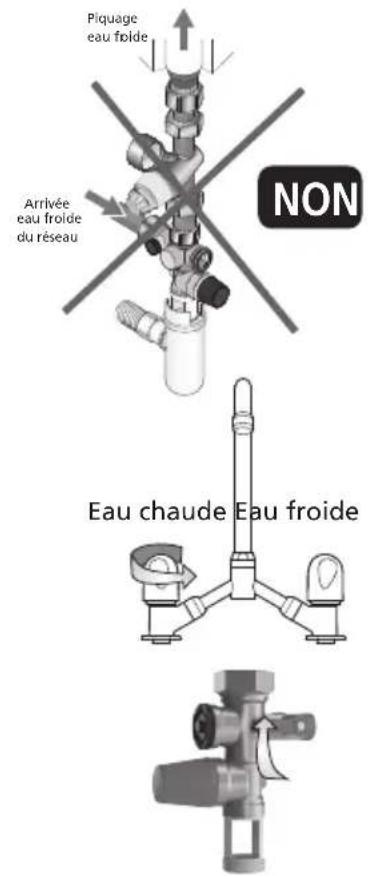

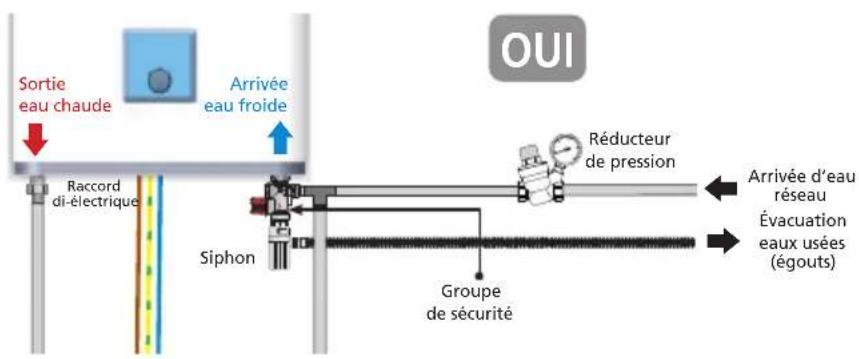

4.3 Le raccordement avec un réducteur de pression

Le réducteur de pression est obligatoire si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar).Le placer sur l'arrivée d'eau froide, à la sortie de votre compteur d'eau, jamais directement au chauffe- eau.

4.4 Remplissage du chauffe-eau

Ouvrir les robinets d’eau CHAUDE du logement.

Ouvrir la vanne d’arrivée d’eau froide située sur le groupe de sécurité.

Le chauffe-eau est rempli dès que vous observerez un écoulement d’eau froide à la sortie des robinets d’eau chaude. Fermez ces derniers.

Vérier le bon fonctionnement du groupe de sécurité en manipulant le robinet de vidange. Un peu d’eau doit s’écouler.

Vérier l’étanchéité au niveau des sortie et entrée d’eau sur le chauffe-eau. Si vous constatez une fuite, essayez de resserrer les raccords. Si la fuite persiste, procédez à la vidange du chauffe-eau (voir page 16) et refaites les raccords. Recommencez l’opération jusqu’à avoir une étanchéité totale.Remplissage : 10 Litres par minuteEau chaude Eau froide NON Piquageeau fr oide Arrivéeeau froidedu réseau Évacuationdes eaux uséesRéducteurde pression NON Groupe de sécurité Piquageeau froideArrivéeeau froidedu réseau Piquageeau froideArrivéeeau froidedu réseau OUI Le réducteur de pression ne doit pas être raccordé directement sur le chauffe-eau

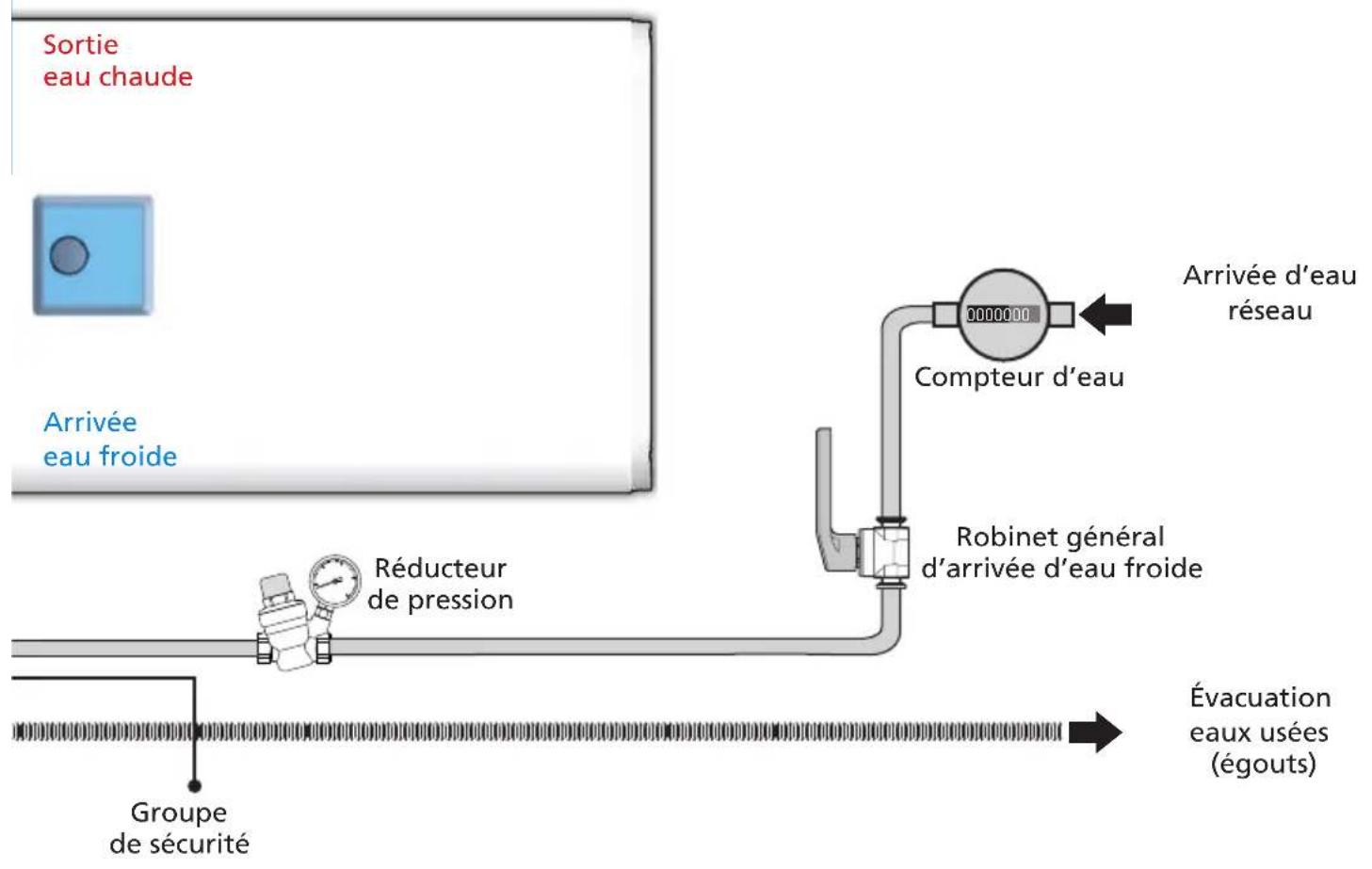

Évacuation eaux usées (égouts) Réducteur de pression Groupe de sécurité

Schéma général d’installation Exemple avec un chauffe-eau vertical mural Siphon Raccorddi-électrique Limiteur de température Phase Terre Neutre Eau froide Eau chaude Tableau électrique 230V Disjoncteur 16A, contacteur jour/nuit et différentiel 30mA Robinet dans une salle de bain par exemple

Arrivée d’eau réseau

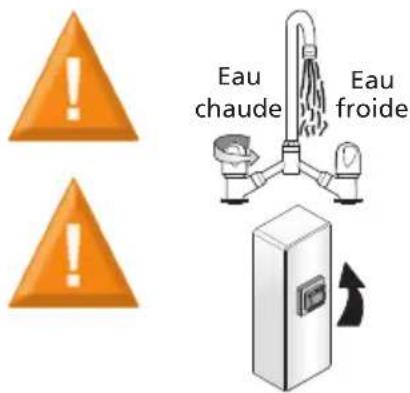

Ouvrir les robinets d’eau CHAUDE du logement. Ouvrir la vanne d’arrivée d’eau froide située sur le groupe de sécurité. Le chauffe-eau sera rempli dès que vous observerez un écoulement d’eau froide à la sortie des robinets d’eau chaude. Fermez ces derniers. Vérier le bon fonctionnement du groupe de sécurité en manipulant le robinet de vidange. Un peu d’eau doit s’écouler. Vérier l’étanchéité au niveau des sortie et entrée d’eau sur le chauffe-eau.FR

Manuel d’installation : Raccordement électrique et Mise en service

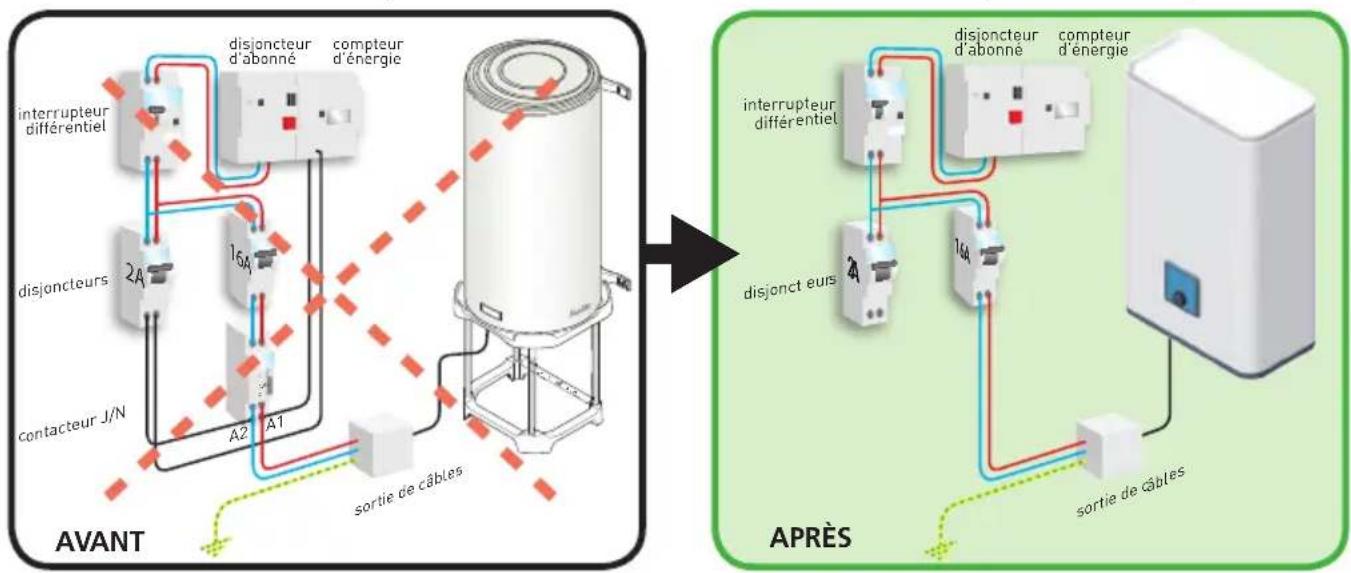

5. Raccordement électrique du chauffe-eau

S’assurer de la compatibilité du chauffe-eau avec l’installation électrique. Le chauffe-eau est pré-câblé, raccorder le câble d’alimentation du chauffe-eau à une sortie de câble (le chauffe-eau ne doit pas être raccordé à une prise électrique). Le chauffe-eau doit impérativement être raccordé électriquement sur une alimentation permanente sur le tableau électrique (voir schémas p. 6 & p. 8). Déconnecter le contacteur HC/HP si présent. Vérier que le chauffe-eau est rempli en ouvrant un robinet d’eau CHAUDE. De l’eau FROIDE doit s’écouler. Si le chauffe-eau est alimenté alors qu’il est vide, vous risquez de l’endommager (non couvert par la garantie). Un raccordement en direct sur les résistances sans passer par le thermostat est formellement interdit car extrêmement dangereux, la température de l’eau n’étant plus limitée. Remettre l’alimentation au tableau électrique.

COUPER LE COURANT ! Eau chaude Eau froide Branchement standard d’un chauffe-eau électrique HC/HP Installation du chauffe-eau Plat branchement permanent uniquement

interrupteurdifférentieldisjoncteur d’abonnécompteur d’énergiedisjoncteurssortie de câbles ontacteur J/

int errupt eur différentieldisjoncteur d’abonnécompteur d’énergiedisjonct eur

Manuel d’installation : Conseils d’entretien

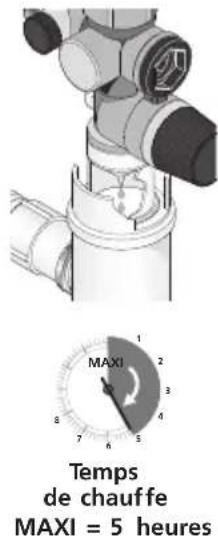

6. Mise en service du chauffe-eau

Un léger dégagement de fumée peut apparaître pendant le début de la chauffe (fonctionnement NORMAL). Après un moment, de l’eau doit s’écouler en goutte à goutte par le groupe de sécurité (raccordé à une évacuation eaux usées). Pendant la chauffe et suivant la qualité d’eau, le chauffe- eau peut émettre un léger bruit analogue à celui d’une bouilloire. Ce bruit est normal et ne traduit aucun défaut. Attendre la n de la chauffe pour pouvoir utiliser pleinement votre chauffe-eau (voir tableau des caractéristiques pour connaitre le temps estimé selon votre modèle).

7. Conseils d’entretien domestique

Pour conserver les performances de votre chauffe-eau pendant de longues années, il est nécessaire de faire procéder à un contrôle des équipements par un professionnel tous les 2 ans.

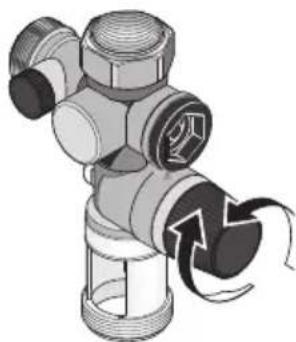

7.1 Le groupe de sécurité

Manœuvrez régulièrement (au moins une fois par mois), la soupape du groupe de sécurité.Cette manipulation permet d’évacuer les éventuels dépôts pouvant obstruer le groupe de sécurité. Le non-entretien du groupe de sécurité peut entraîner une détérioration du chauffe-eau (non couvert par la garantie). Manœuvrer régulièrement (au moins une fois par mois), la soupape du groupe de sécurité.Cette manipulation permet d’évacuer les éventuels dépôts pouvant obstruer le groupe de sécurité.Le non-entretien du groupe de sécurité peut entraîner une détérioration du chauffe-eau (non couvert par la garantie). 12345678MAXITemps de chauffe MAXI = 8 heures

COUPER LE COURANT ! Remplissage : 10 Litres par minute u Couper le courant v Fermer votre robinet général d’arrivée d’eau froide w Ouvrir la molette de la soupape de sécurité ( ¼ de tour). x Ouvrir les robinets d’eau CHAUDE de manière à faire un appel d’air. y Le chauffe-eau est vide lorsque l’eau s’arrête de couler au groupe de sécurité. La vidange peut prendre jusqu’à 1h30 ou plus. z À votre retour, suivre les étapes du paragraphe 6 de «mise en service» (page 15) pour remettre votre chauffe-eau en marche.

Manuel d’installation : Conseils d’entretien

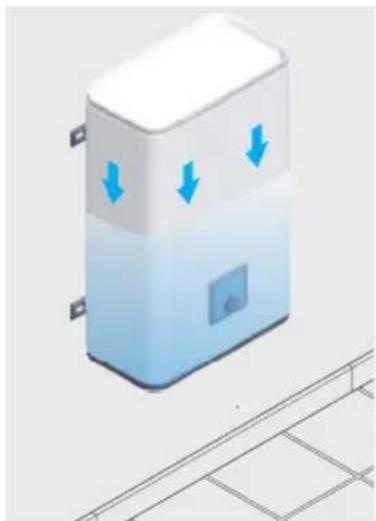

7.2 Vidange d’un chauffe-eau

Si le chauffe-eau doit rester sans fonctionner plusieurs jours tout en étant alimenté électriquement, régler le chauffe-eau sur le mode ABSENCE. Si le chauffe-eau doit rester non alimenté électriquement pendant plus d’une semaine (dans une habitation secondaire par exemple) et s’il se trouve dans un lieu soumis au gel, il est indispensable de vidanger le chauffe-eau an de le protéger Une fois le chauffe-eau vidangé, purger l’ensemble de la tuyauterie de votre habitation (ouvrir l’ensemble des robinets d’eau froide et d’eau chaude de l’habitation an que tous les tuyaux soient vidés).

7.3 Entretien de la cuve

Vérier l’état des anodes magnésium tous les deux ans et remplacer celle-ci si son diamètre est inférieur à 10 mm. Un entretien de la cuve par un professionnel est fortement conseillé tous les 2 - 3 ans en fonction de la qualité de l’eau : vidange et détartrage. Dans les régions où l’eau est calcaire, il est possible de traiter l’eau avec un adoucisseur. Ce dernier doit être bien réglé et la dureté de l’eau doit rester supérieure à 15°f. L’utilisation d’un adoucisseur n’entraîne pas de dérogation à notre garantie, sous réserve que celui-ci soit bien réglé, agréé CSTB pour la France, vérié et entretenu régulièrement. Ne jetez pas votre appareil avec les ordures ménagères, mais déposez-le à un endroit assigné à cet effet (point de collecte) où il pourra être recyclé.FR

Manuel d’installation : Champ d’application de la garantie

8. Champ d’application de la garantie

Sont exclues de cette garantie les défaillances dues à :

8.1 Des conditions d’environnement anormales

• Dégâts divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d’usine.

• Positionnement de l’appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides, agressives ou mal ventilées).

• Utilisation d’une eau présentant des critères d’agressivité tels que ceux dénis par le DTU Plomberie 60-1 additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC).

• Dureté de l’eau < 15°f.

• Non respect des normes (NF EN 50160) de réseau électrique (alimentation électrique présentant des mini ou maxi de tension, des fréquences non conformes par exemple).

• Dégâts résultant de problèmes non décelables en raison du choix de l’emplacement (endroits difcile- ment accessibles) et qui auraient pu être évités par une réparation immédiate de l’appareil.

8.2 Une installation non conforme à la réglementation, aux normes et aux règles de l’art

• Absence ou montage incorrect d’un groupe de sécurité neuf et conforme à la norme EN 1487, ou modication de son réglage...

• Mise en place directement sur le chauffe-eau d’un système hydraulique empêchant le fonctionnement du groupe de sécurité (réduction de pression, robinet d’arrêt...) (voir page 14).

• Corrosion anormale des piquages (eau chaude ou eau froide) suite à un raccordement hydraulique incorrect (mauvaise étanchéité) ou absence de manchons diélectriques (contact direct fer-cuivre).

• Raccordement électrique défectueux : non conforme à la norme NF C 15-100 ou aux normes en vigueur dans le pays, mise à la terre incorrecte, section de câble insufsante, raccordement en câbles souples, non respect des schémas de raccordements prescrits par le constructeur.

• Positionnement de l’appareil non conforme aux consignes de la notice.

• Corrosion externe suite à une mauvaise étanchéité sur la tuyauterie.

• Absence ou montage incorrect du capot de protection électrique.

• Absence ou montage incorrect du passage de câble.

• Chute d’un appareil suite à l’utilisation de xations non adaptées au support d’installation.

8.3 Un entretien défectueux

• Entartrage anormal des éléments chauffants ou des organes de sécurité.

• Non entretien du groupe de sécurité se traduisant par des surpressions.

• Modication du produit d’origine sans avis du constructeur ou utilisation de pièces détachées non référencées par celui-ci.

• Non respect des conditions d’entretien de l’anode magnésium (voir paragraphe 7.3). Ces appareils sont conformes aux directives 2014/30/UE concernant la comptabilité électromagnétique, 2014/35/UE concernant la basse tension, 2011/65/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l’écoconception.U0572663 C
