MODE D'EMPLOI Duralis 200L THERMOR
(2) Grace au thermostat électronique
et a l'isoation renforcede.

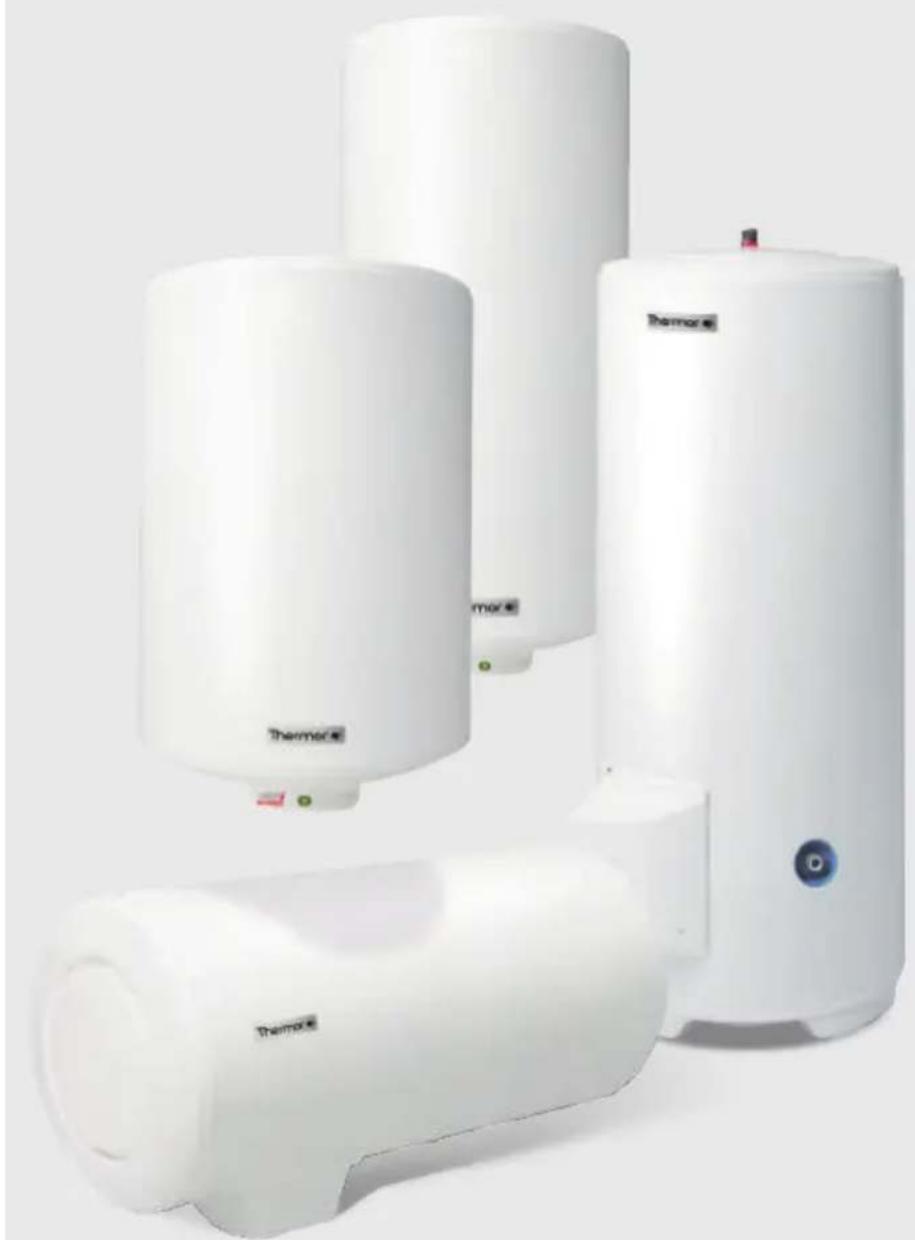

DURALIS
Chauffe-eau électrique

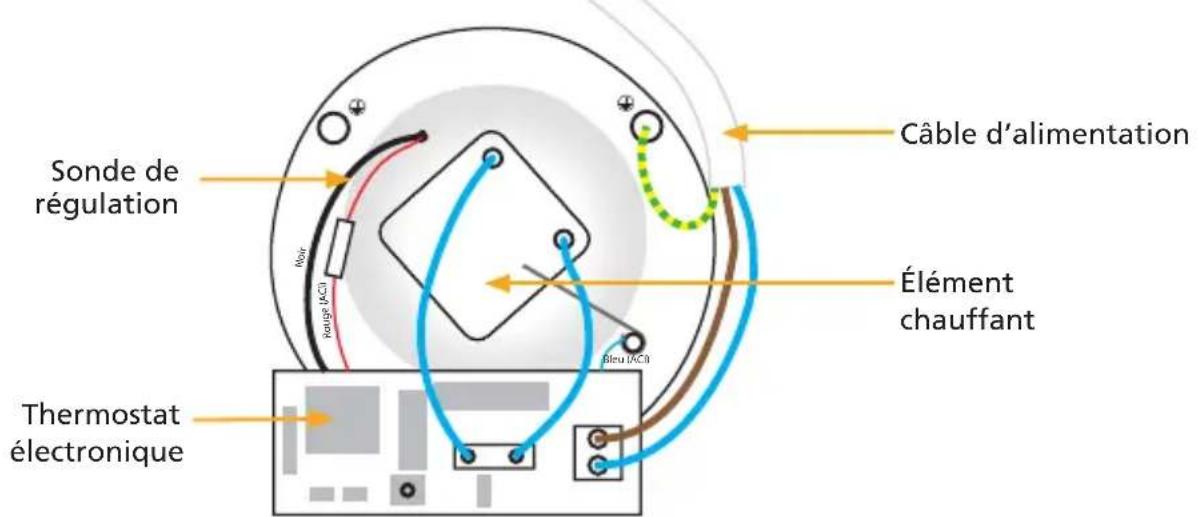

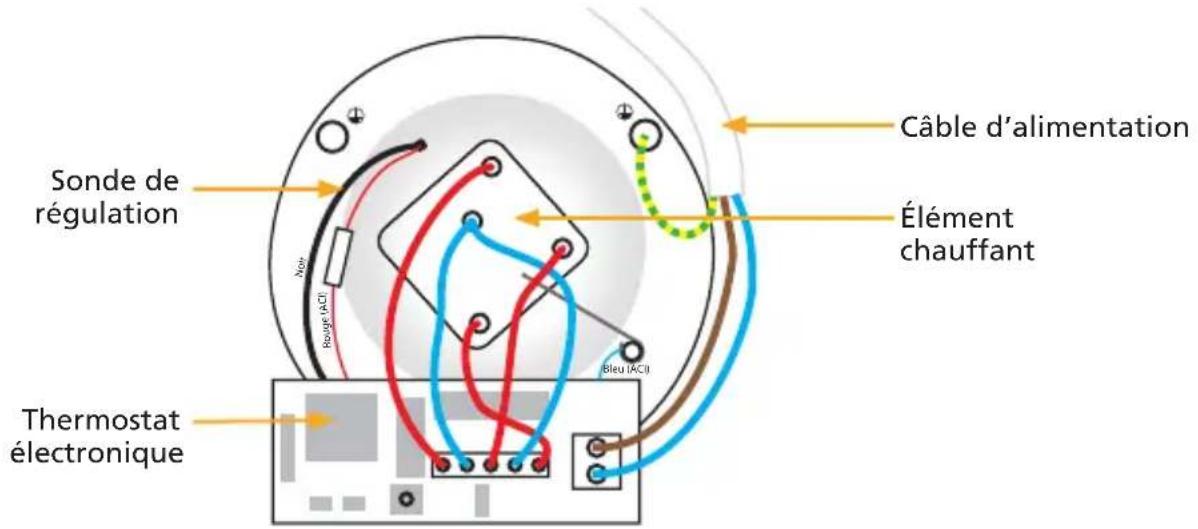

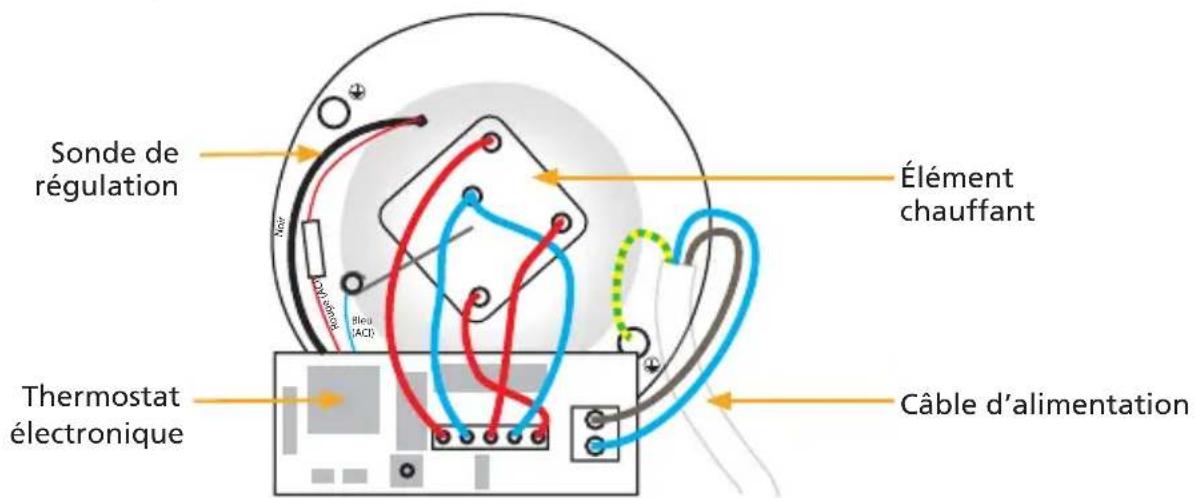

Présentation de votre chauffe-eau :
Anode ACI Hybrid = anode en titane inusable enrobée de magnésium
2 Résistance stéatite
3 Carte électronique avec accu 6V
4 Facilitri (en option pour un raccordement TRI)
5 Isolation thermique 0% CFC (polyurethane)
6 Revêtement en émail
Nous vous remercions d'avoir besoin ici appeareil et de nous avoir ainsi temoigné votre confiance.
5ANS
CUVE ET PIECES
Garantie curve, corps de chauffe
émaille, éléments electriques
et pieces amovibles.
Avertissements Généraux
Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intémediaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Le nettoyage et l'entretien par l'usager ne doit pas être effectués par des enfants sans surveillance.
INSTALLATION
ATTENTION : Produit lourd à manipuler avec précaution.
- Installer l'appareil dans un local à l'abri du gel (4°C à 5°C minimum).
- La destruction de l'appareil par surpression due au blocage de l'organe de sécurité est hors garantie.
- Prévoir une aération du local d'installation. La température de ce local ne doit pas dépasser 35^ .
- Lors d'une installation dans une salle de bain (voir figures page 8), le chauffe-eau doit être installé hors volumes V1 et V2. Si les dimensions ne le permettent pas, il peut cependant être installé dans le volume V2.
- Placer l'appareil dans un lieu accessible.

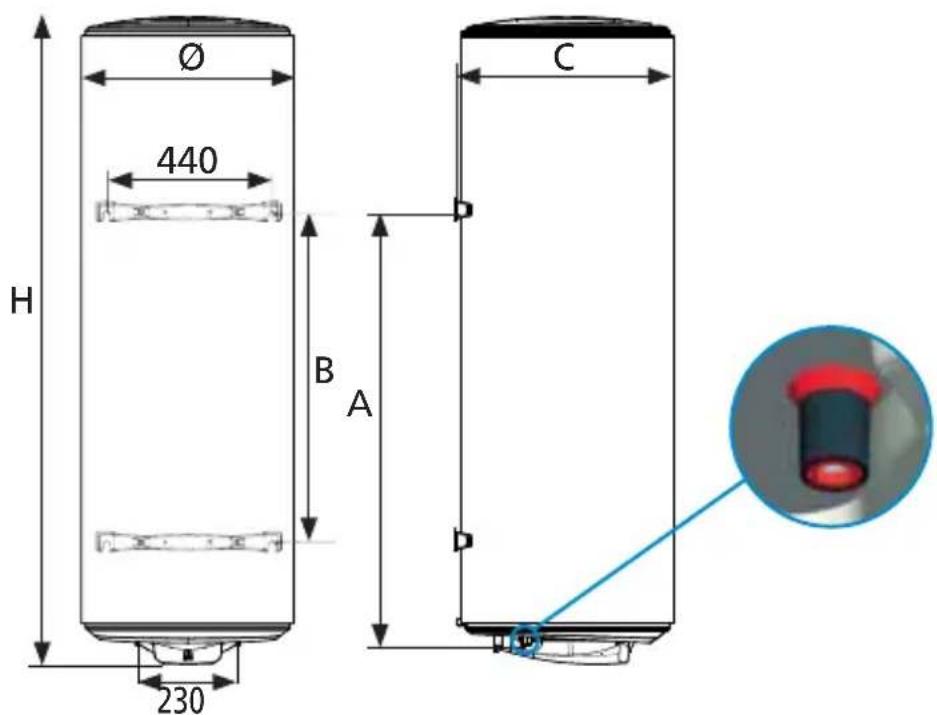

- Dans le cas d'un chauffe-eau vertical mural, s'assurer que la cloison est capable de supporter le poids de l'appareil rempli d'eau.
Fixation d'un chauffe-eau vertical mural : pour permettre I'exchange eventuel de I'element chauffant. - Laisser au-dessous des extrémités des tubes de l'appareil un espace libre au moins égal à 300 mm (100 L) - 480 mm (150 L et 200 L) pour pouvoir intervenir sur les équipements et accessoires.
- Il est impératif d'installer un bac de détention sous le chauffe-eau lorsque celui-ci est positionné dans un faux plafond, des combles ou au-dessus de locaux habitats. Une évacuation raccordée à l'égout est nécessaire.
- Ce produit est destiné pour être utilisé à une altitude maximal de 3000 m.
Avertissements Généraux
RACCORDEMENT HYDRAULIQUE
- Un groupe de sécurité neuf, taré à 7 bar (0,7 MPa) (non fourni avec le chauffe-eau), de dimensions 3/4'' et conforme à la norme EN 1487 sera obligatoirement visse directement sur l'entrée d'eau froide du chauffe-eau. Il devra être placé à l'abri du gel ( 4^ à 5^ minimum).
- Un réducteur de pression (non fourni) est nécessaire lorsque la pression d'alimentation est supérieure à 5 bar (0,5 MPa). Il devra être installé sur l'arrivée d'eau froide, après le compteur.
- Raccorder l'organe de sécurité à un tuyau de vidange, maintainu à l'air libre, dans un environnement non soumis au gel (4°C à 5°C mini), en pente continue vers le bas pour l'évacuation de l'eau de dilatation de la chauffe ou en cas de vidange du chauffe-eau.
- Le dispositif de vidange du groupe de sécurité doit être mis en fonctionnement périodiquement (au moins une fois par mois). Cette manqueevre permet d'évacuer d'eventuels dépôts de tartre et de vérifier qu'il ne soit pas bloqué.
- Pour vidanger l'appareil, couper le courant, fermer l'alimentation d'eau froide, puis vidanger grâce à la manette du groupe de sécurité en ayant ouvert un robinet d'eau chaude.
RACCORDEMENT ÉLECTRIQUE
Avant tout démontage du capot, s'assurer que l'alimentation est coupée pour éviter tout risque de blessure ou d'électrocution.
L'installation électrique doit composer en avant du chauffe-eau un dispositif de coupure omnipolaire (porte fusible, disjoncteur avec une distance d'ouverture des contacts d'au moins 3 mm, disjoncteur différentiel de 30 mA). Si le cable d'alimentation est endommaged, il doit etre remplace par un cable de meme s caractéristiques ou un ensemble spécial disponible apres du fabricant ou de son SAV. La mise a la terre est obligatoire. Une borne spéciale portant le repere 已 est prevue a cet effet.
Produits incorporent une batterie : il y a risque d'explosion si la batterie est remplaquee par une batterie de type incorrect. Mettre au rebut les batteries usagées conformément aux instructions.
Produits incorporent une batterie : il y a risque d'explosion si la batterie est remplaquee par une batterie de type incorrect. Mettre au rebut les batteries usages conformément aux instructions.
La notice de cet apparéil est disponible auprès du service client (coordonnées en fin de notice).
Manuel d'installation et d'entretien
Chauffe-eau
Sommaire
Installation
Avant de commencer 4
Contenu du colis 4
Accessoires a prévoir 4
- Outillage nécessaire 53
Main d'oeuvre 5
Scheme general d'installation 6
Où installer mon chauffe-eau 8
Precautions 8
Installation spécifique en salle de bain 8
Comment installer mon chauffe-eau 9
Le raccordement avec limiteur de temperature 12
Le raccordement avec un réducteur de pression 13
Le remplissage du chauffe-eau 13
Raccordement electrique du chauffe-eau 14
Mise en service du chauffe-eau 14
Conseils d'entretien domestique 15
Le groupe de sécurité 15
Vidange d'un chauffe-eau 15
Detertrage 16
Champ d'application de la garantie. 16

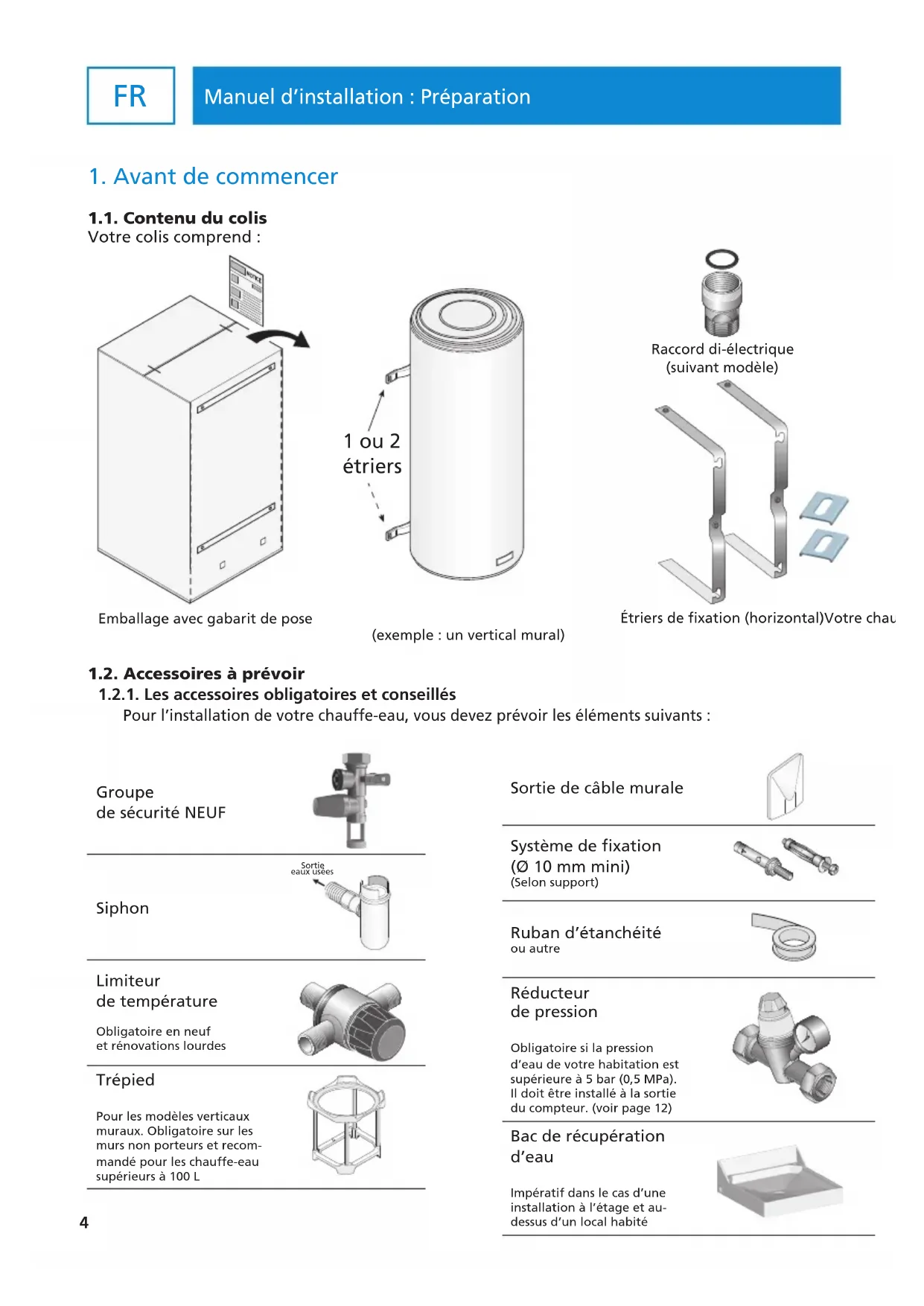

1. Avant de commencer
1.1. Contenu du colis
Votrecoliscompend:

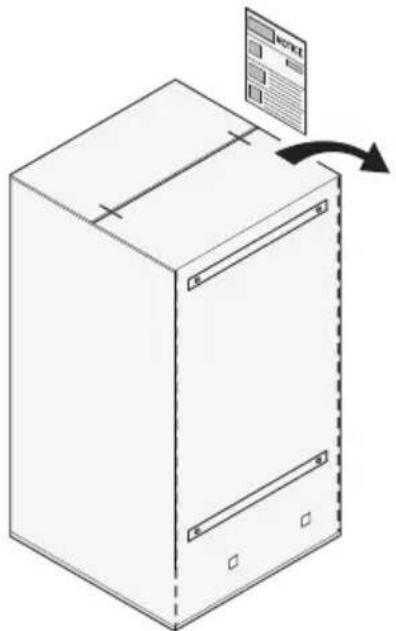

Emballage avec gabarit de pose
(example : un vertical mural)

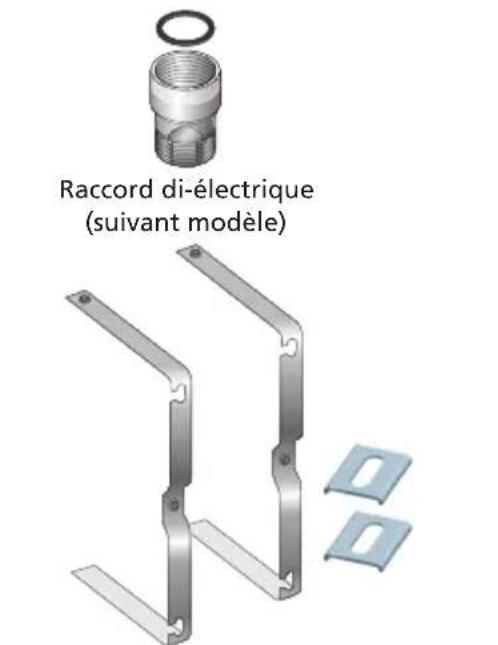

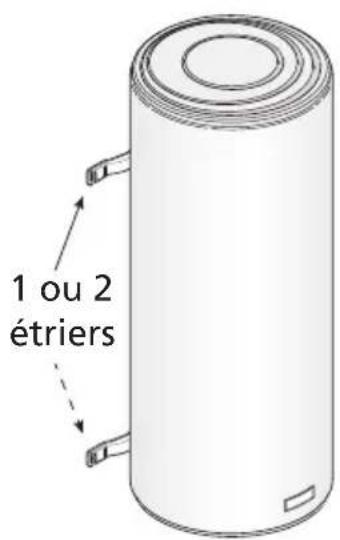

Étriers de fixation (horizontal)Votre cha
1.2. Accessoires à prévoir
1.2.1. Les accessoires obligatoires et conseillés
Pour l'installation de votre chauffe-eau, vous doivent prévoir les éléments suivants :
| Groupe de sécurité NEUF | |
| Siphon | Sortie eaux usées |
| Limiteur de température | |
| Obligatoire en neuf et rénovations lourdes | |
| Trépied | |
| Pour les modèles verticaux muraux. Obligatoire sur les murs non porteurs et recom- mandé pour les chauffe-eau supérieurs à 100 L | |
Sortie de cable murale
Système de fixation (Ø 10 mm mini) (Selon support)
Ruban d'étanchéité ou autre
Réducteur de pression
Obligatoire si la pression d'eau de votre habitation est supérieure à 5 bar (0,5 MPa). Il doit être installé à la sortie du compteur. (voir page 12)
Bac de récapération d'eau
Impératif dans le cas d'une installation à l'étage et au-dessus d'un local habité
1.2.2. Les accessoires optionnels
Console d'accrochage plafond
Idéale pour fixer les chauffe-
eau verticaux muraux
au plafond, quand le mur
est non porteur.
Libere de l'espace sous lechauffe-eau
Pattes de fixation universelles
Idéales pour réutiliser les fixations de votre ancien chauffe-eau sans trous supplémentaires.
Gain de temps à la pose
Plaques de fixation rapides
Idéales pour les recoins
exigus comme un placard,
ou il n'y a pas d'accès
pour le serrage au mur.
Gain de temps à la pose
Réhausse
Ideale pour éviter les modifications d'évacuation, pour les chauffe-eau verticaux sur socle
| Capacité Nombre de plaques | |
| 50 à 100 litres 1 | |
| 150 à 200 litres 2 | |
1.3. Outillage nécessaire
1.4. Main d'oeuvre
2 personnes pour le montage
2 heures
Tableau électrique

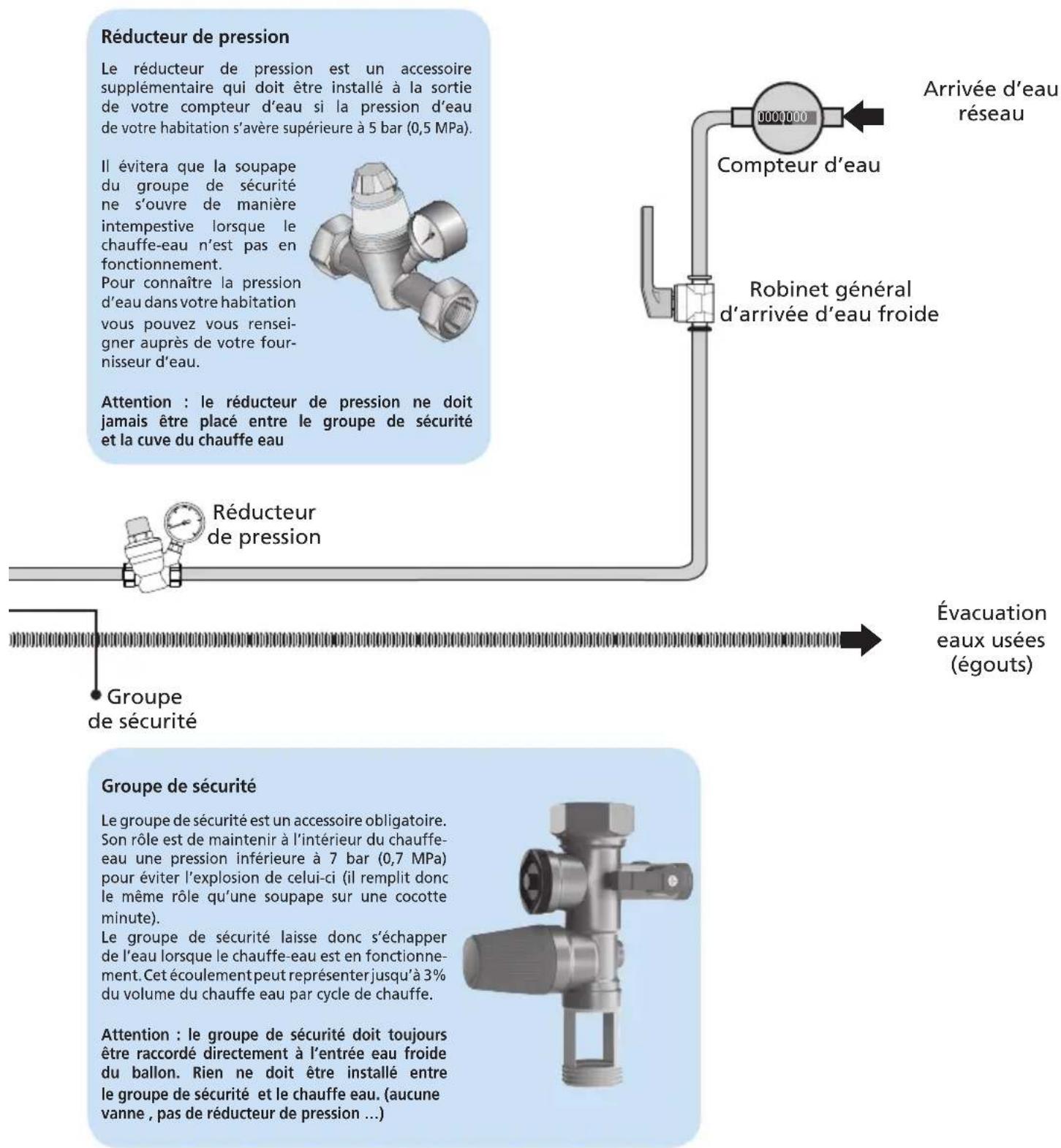

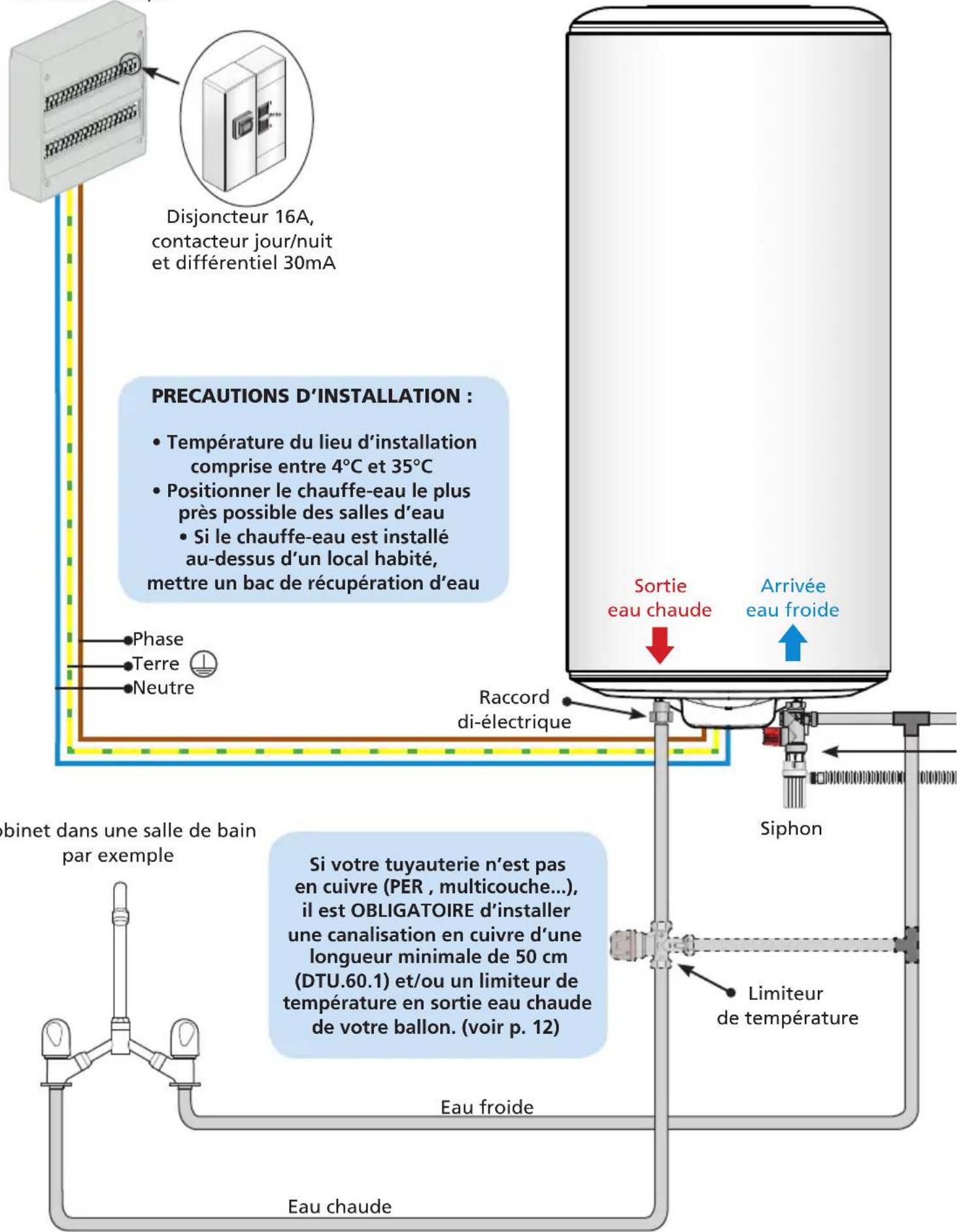

Schemegénérald'installation
Exemple avec un chauffe-eau vertical mural
FR
Manuel d'installation : Lieu d'installation
2. Ou installer mon chauffe-eau?
2.1 Précautions
-
Choiser un lieu d'installation dont la température sera toujours comprise entre 4^ et 35^ .
-
Le chauffe-eau doit être positionné le plus pres possible des points de puisages importants (salle de bains, cuisine...)
- S'il est placé en dehors du volume habitable (cellier, garage), les tuyauteries et les organes de sécurité (groupe de sécurité, réducteur de pression) doivent être isolés.
- Prévoir une aération dans le local afin d'éviter les phénomènes de condensation et de corrosion de la peinture du chauffe-eau.
Sassurer que I'ellement support (mur ou plafond) est suffisamment résistant pour recevoir le poids du chauffe-eau plein d'eau (voir tableau p. 9). -
Prévoir en face de chaque équipement électrique un espace suffisant de 40 cm pour l'entretien périodique de l'élement chauffant.
-
En cas d'installation au-dessus de locaux habitats (faux-plafond, combles...), il est IMPERATIF de prévoir un bac de récapération d'eau raccordé à l'égout sous le chauffe-eau (type bac à douche par exemple).

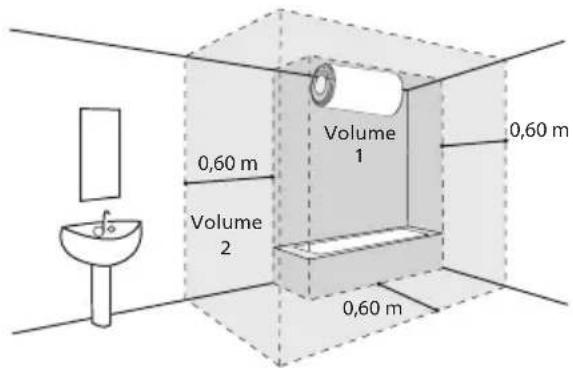

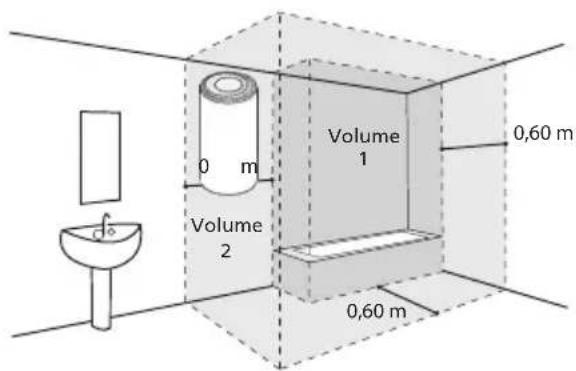

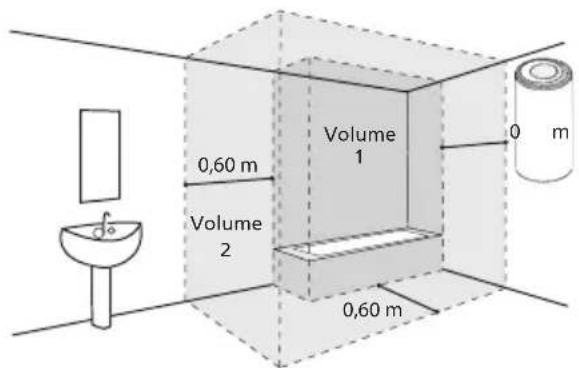

2.2 Installation spécifique en salle de bain
- Installation hors volumes (NF C 15-100).
Si les dimensions de la salle de bain ne permettent pas de placer le chauffe-eau hors volumes 1 et 2 :
Possible dans le Volume 2
Possible dans le Volume 1 si :
- le chauffe-eau est horizontal et place le plus haut possible
- les canalisations sont en matériel induceur
- le chauffe-eau est protégé par un disjoncteur de courant différentiel résiduel (30mA) branché en冲动 du chauffe-eau
3. Comment installer mon chauffe-eau?

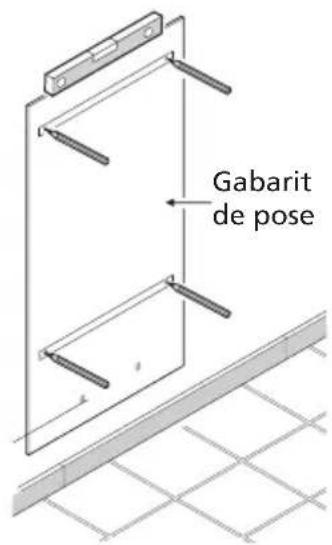

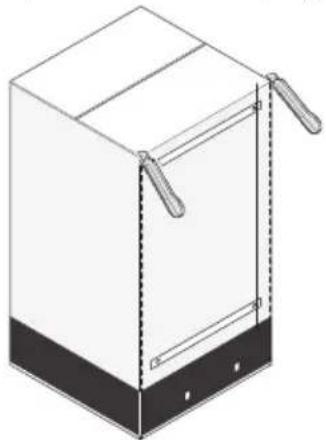

1 Découper le gabarit imprimé sur le carton et l'utiliser pour faire les marquages
Percer puis chevillerYOUR chauffe-eau en utilisant des fixations de diametre (0) 10 mm minimum adaptees àvoitrur (plaque de platre, beton, brique).
Attention : vous mur doit pouvoir supporter le poids du chauffe-eau rempli.
Dans le cas contraire, utiliser un trépied (voir paragraphe sur le cas particulier de pose sur trépied).
Poids individatif du chauffe-eau rempli
| CapacitéPoids | |
| 50 L 75 kg | |
| 75 L | 100 kg |
| 100 L | 150 kg |
| 150 L | 200 kg |
| 200 L | 250 kg |
3 Une fois vous chauffe-eau mis en place, le fixer fermement
Cas particulier: Pose d'un chauffe-eau vertical mural sur trépied
L'utilisation d'un trépied est obligatoire pour la pose d'un chauffe-eau d'une capacité à 100 L sur un mur non porteur (ne pouvant pas supporter le poids du gallon rempli).
Poser le chauffe-eau d'abord sur son trépied pour marquer les points de fixation.
Réaliser les perçages.
Réinstaller le chauffe-eau à sa place.
FR
Manuel d'installation: Pose du chauffe-eau

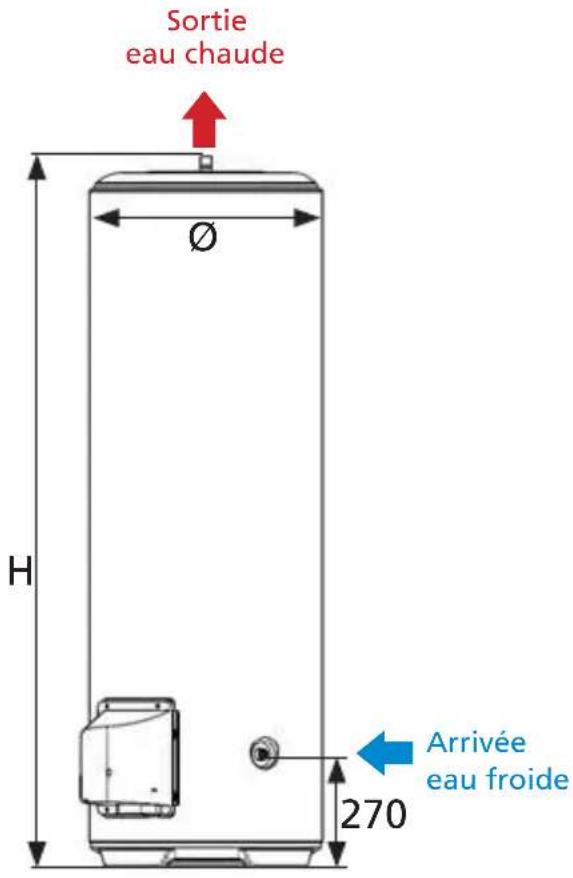

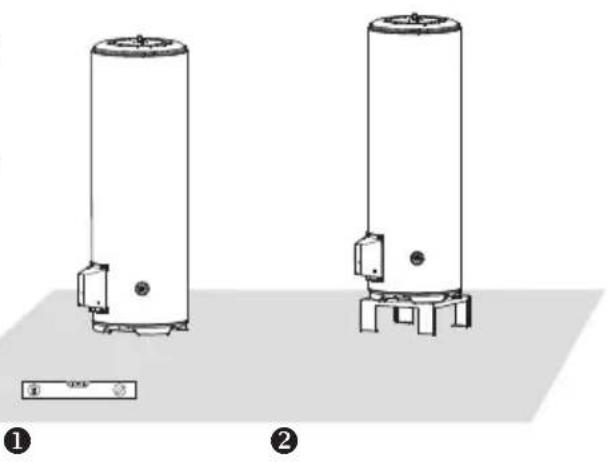

3.2 Chauffe-eau vertical sur socle
La pose d'un chauffe-eau vertical sur socle (fig. 1) ne nécessite aucune fixation.
Veiller à l'installer sur une surface plane.
Vous pouvez utiliser une réhausse (fig. ②) pour faciliter le passage des tuyauteries.

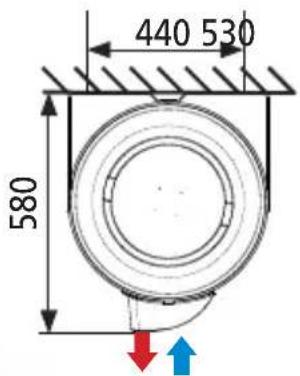

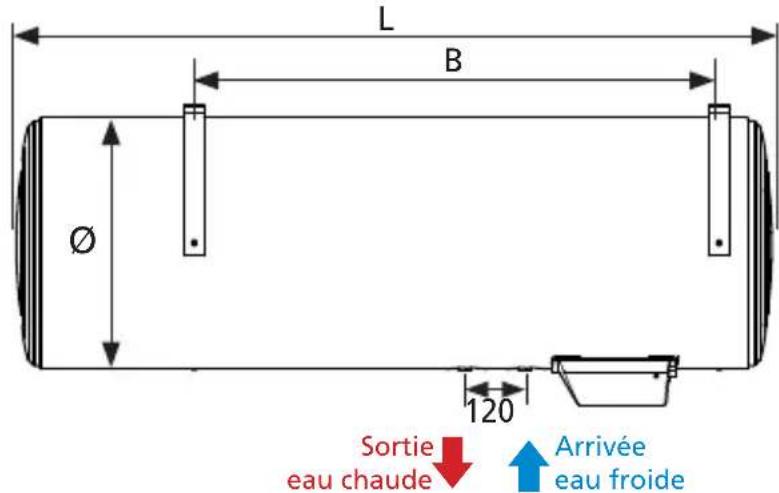

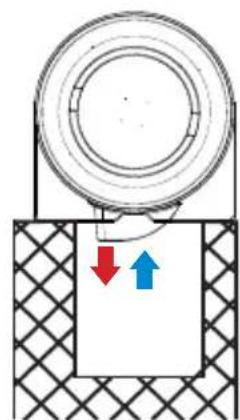

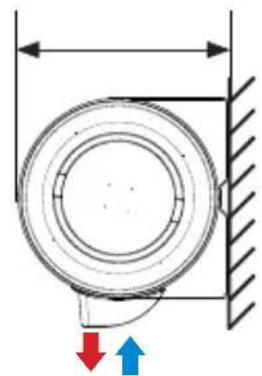

3.3 Chauffe-eau horizontal mural - Raccordement dessous
La pose d'un chauffe-eau horizontal peut se faire au mur, au plafond ou sur le sol.

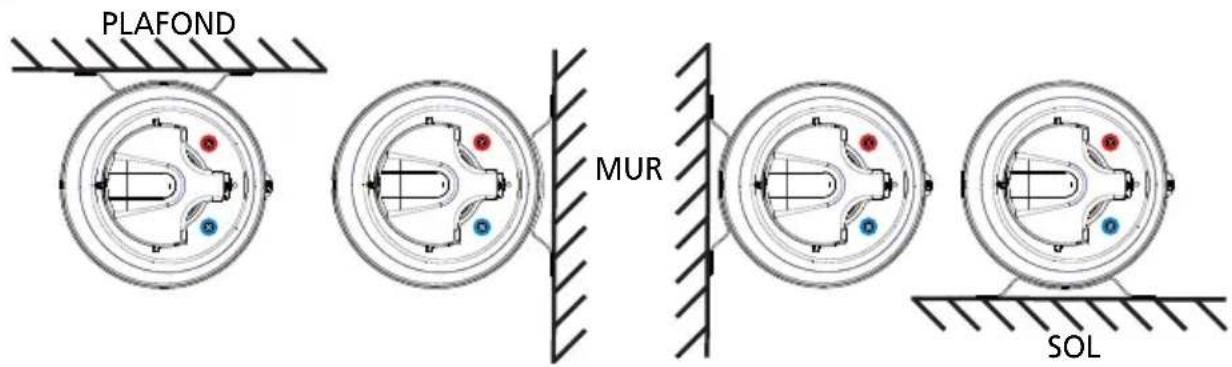

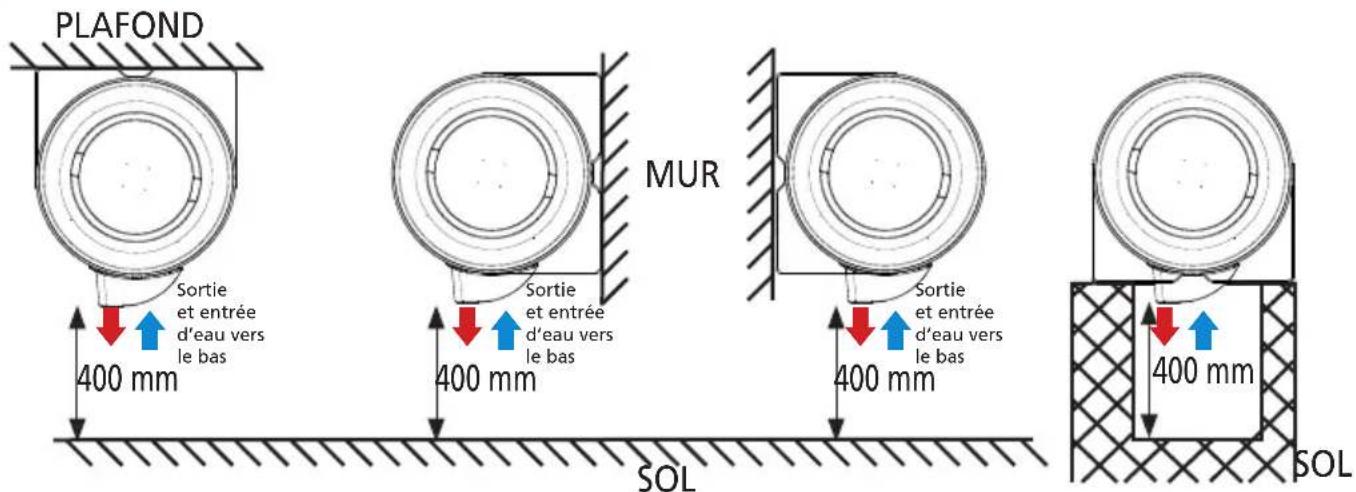

L'entrée eau froide et la sortie eau chaude doivent toujours être en bas.
Laisser un espace libre de 400 mm au-dessous du capot pour l'eventuel échange de l'élement chauffant.

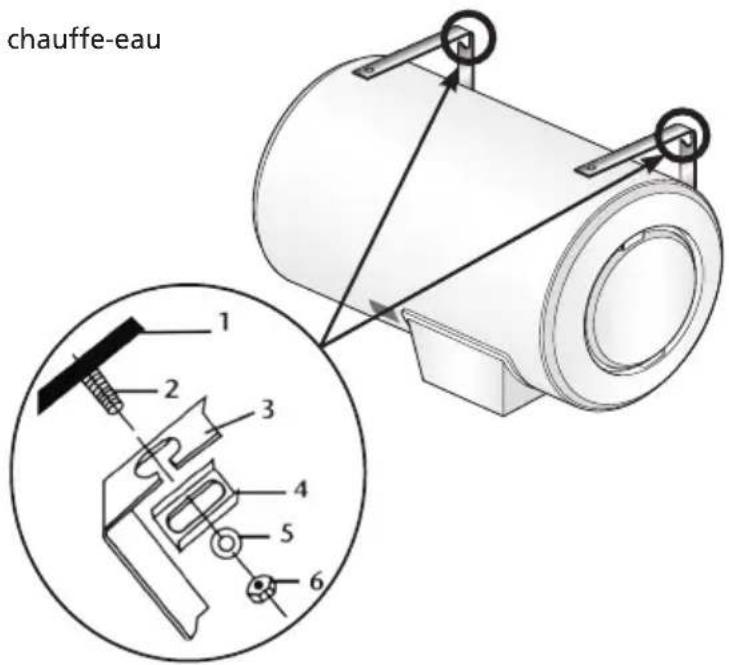

Fixer les 2 étriers en 3 points chacuns sur le chauffe-eau
Fixer le chauffe-eau sur le support à l'aide de 4 boulons de diamètre 10 mm (mini) préalablement scelled.
- Mur, plafond ou sol
- Boulon de fixation (non fourni)
- Etrier de fixation du chauffe-eau (quantite : 2)
- Patte obligatoire (quantite: 4, fournies avec l'appareil)
- Rondelle (non fournie) 6. Ecrou (non fourni)

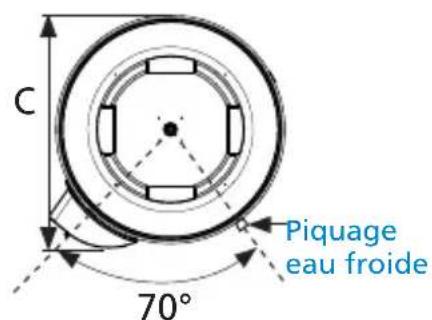

Aligner les piquages verticalément avec la sortie eau chaude (rouge) au-dessus de l'eau froide (bleu).

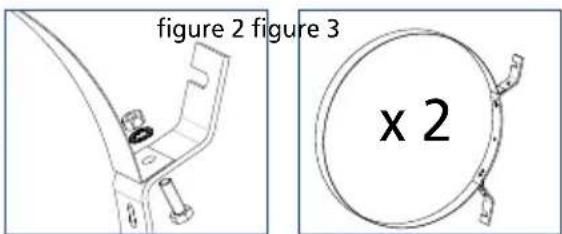

Procedure d'accrochage :
- Assembler les ceintures et les étriers à l'aide de la visserie jointe dans l'emballage sans les serrer (figs. 2 et 3)
- Mettre en place les étriers avec leur ceinture sur le support (mur, plafond, sol), puis serrer.
- Positionner le chauffe-eau en respectant l'une des 4 possibilités d'accrochage (fig. 1)
- Terminer la fixation en bloquant les écrous de la ceinture sur l'étrier.
FR
Manuel d'installation : Raccordement hydraulique
4. Raccordement hydraulique du chauffe-eau
Le chauffe-eau devra être raccordé conformément aux normes et à la règlementation en vigueur dans le pays où il sera installé (pour la France : DTU Plomberie 60-1).

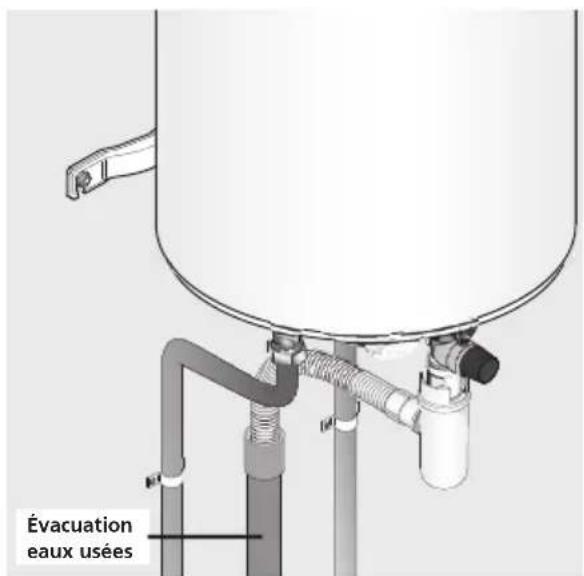

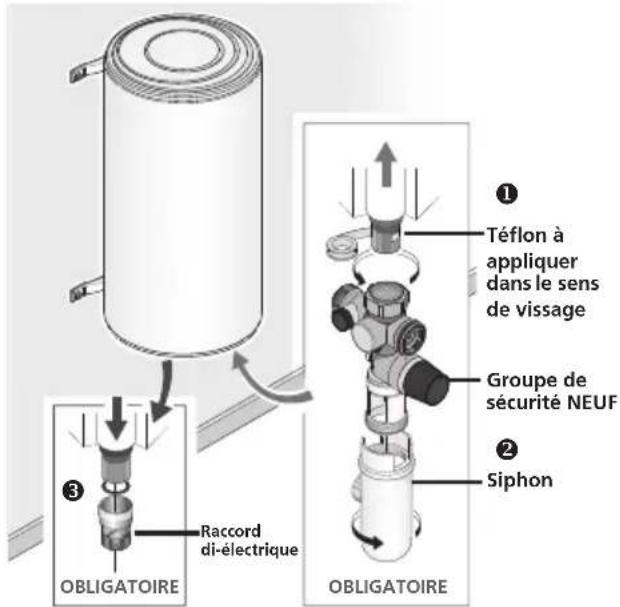

4.1 Le raccordement classique
Effectuer le branchement du groupe de sécurité NEUF sur l'entrée d'eau froide (bleue) de la chauffe-eau.
Placer le siphon sous le groupe de sécurité et relier son évacuation vers l'égout.
3 Visser le raccord dielectrique (fourni selon modèles) sur la sortie d'eau chaude (rouge) de votre chauffe-eau.
4 Proceder au raccordement de votre tuyauterie sur votre chauffe-eau.
Vos tuyauteries doivent être rigides (cuivre) ou couples (flexibles tressés en inox normalisés) et supporter 100^ et 10 bar (1 MPa). Sinon, utilisez un limiteur de température.
Branchement eau chaude
Branchement eau froide

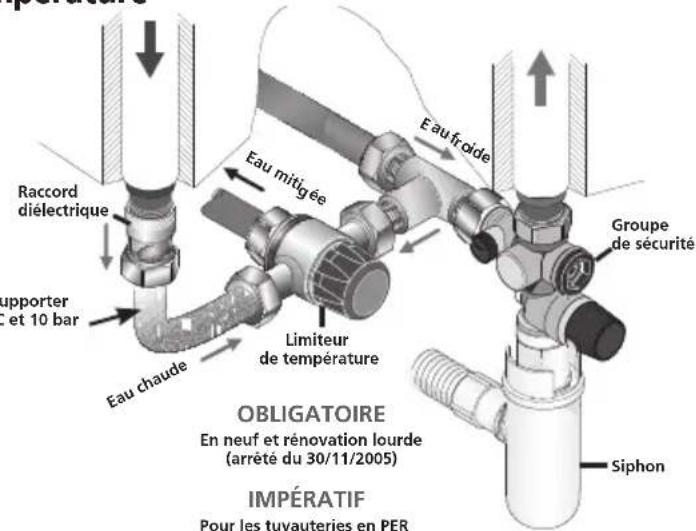

4.2 Le raccordement avec un limiteur de température
Si vos tuyauteries sont en matérieliaux de synthese (plastique ou PER par exemple), il est impératif d'installer un limiteur de température (ou régulateur thermostatique).
Le limiteur ne doit jamais etre raccordedirectement auchauffe-eau.
Le limiteur de tempéature permet de limiter les risques de brûlure.

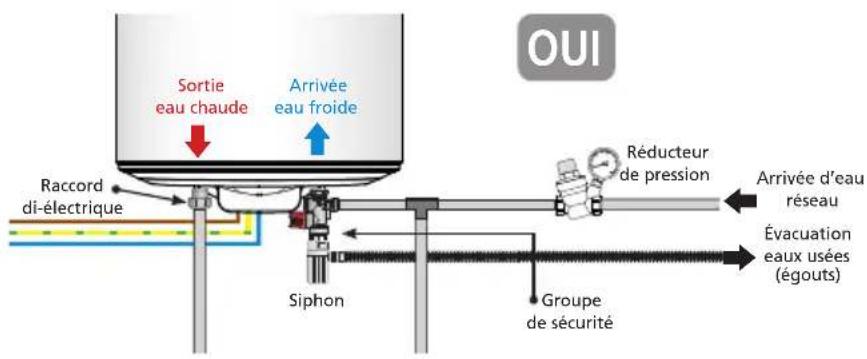

4.3 Le raccordement avec un réducteur de pression
Le réducteur de pression est obligatoire si la pression d'eau de votre habitation s'avère supérieure à 5 bar (0,5 MPa).
Le placer sur l'arrivée d'eau froide, à la sortie de votre compteur d'eau, jamais directement au chauffe-eau.

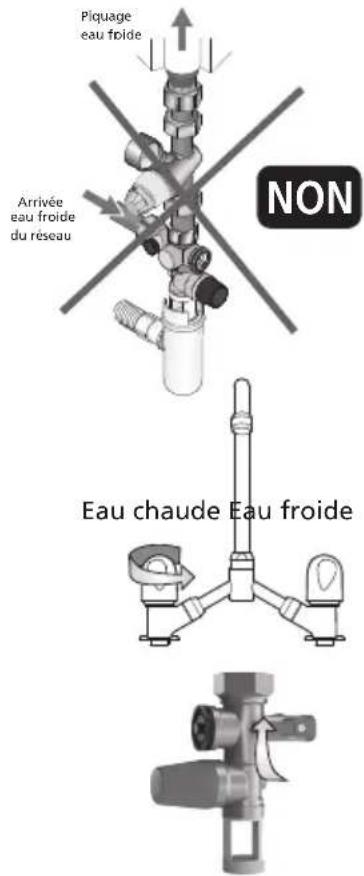

4.4 Remplissage du chauffe-eau
Ouvr les robinets d'eau CHAude du logement.
Ouvrir la vanne d'arrivée d'eau froide située sur le groupe de sécurité.
3 Le chauffe-eau sera rempli des que vous observez un écoulement d'eau froide à la sortie des robinets d'eau chaude. Fermez ces derniers.
4 Vérifier le bon fonctionnement du groupe de sécurité en manipulant le robinet de vidange. Un peu d'eau doit s'écouler.
Vérifier l'étanchéité au niveau des sortie et entrée d'eau sur le chauffe-eau.
Remplissage : 10 Litres par minute
Si vous constazez une fuite, essayez de desserrer les raccords.
Si la fuite persiste, procededez à la vidange du chauffe-eau (voir page 15) et refaites les raccords. Recommence l'opération jusqu'à avoir une étanchéité totale.
5. Raccordement électrique du chauffe-eau
COUPER LE COURANT!
S'assurer de la compatibilité du chauffe-eau avec l'in installation électrique.
Si le chauffe-eau est pré-câblé, raccarder le cable d'alimentation du chauffe-eau à une sortie de cable (le chauffe-eau ne doit pas être raccardé à une prise).
Si lechauffe-eau n'est pas pre-cable, l'utilisation d'une liaison en cables rigides de section minimum 3× 2,5mm 2 en monophasé (phase,neutre,terre) ou 4× 2,5mm en triphasé (3 phases ^+ terre) est impereative (se reporter au paragraphe «Schemas electriques»).
3 Vérifier que le chauffe-eau est rempli en ouvrant un robinet d'eau CHAUBE. De l'eau FROIDE doit s'écouler. Si le chauffe-eau est alimenté alors qu'il est vide, vous risquez de l'endommager (non couvert par la garantie).
4 Remetre le courant.
5 Un raccordement en direct sur les résistances (sans passer par le thermostat) est formellement interdit car il est extrémen dangereux,la température de l'eau n'étant plus limite.
6. Mise en service du chauffe-eau

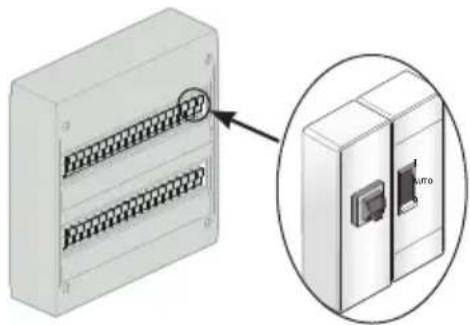

Si vous tableau électrique est équipé d'un contacteur jour/nuit (tarif réduit la nuit), le positionner sur 1 (marche forcee)
2 Un léger dégagement de fumée peut apparaitre pendant le début de la chauffe (fonctionnement NORMAL).
Après un moment, de l'eau doit s'écouler goutte à goutte par le groupe de sécurité (raccordé à une évacuation des eaux usées). Pendant la chauffe et suivant la qualité de l'eau, le chaufféeau peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut.
3 Attendre la fin de la chauffe pour pouvoir utiliser pleinement votre chauffe-eau (voir tableau des caractéristiques pour connaître le temps estimé selon votre modele).
Temps de chauffe MAXI = 8 heures
FR
Manuel d'installation: Conseils d'entretien
7. Conseils d'entretien domestique
Pour conserver les performances de toute chauffe-eau pendant de longues années, il est nécessaire de faire proceser à un contrôle des équipements par un professionnel tous les 2 ans.

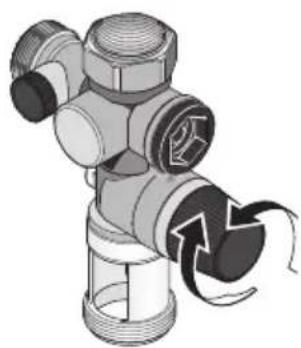

7.1 Le groupe de sécurité
Manoeuvrez régulierement (au moins une fois par mois), la soupape du groupe de sécurité.
Cette manipulation permet d'évacuer les évventuels dépôts pouvant obstruer le groupe de sécurité.
Le non-entretien du groupe de sécurité peut entrainer une dépréciation du chauffe-eau (non couvert par la garantie).

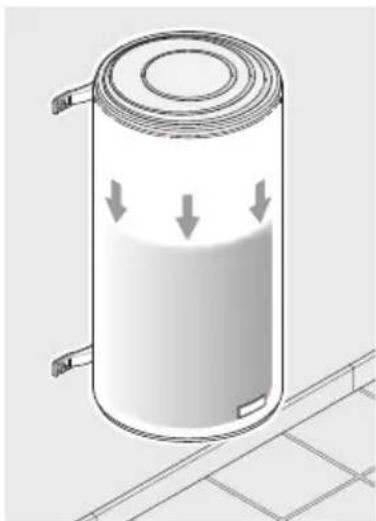

7.2 Vidange d'un chauffe-eau
Si lechauffe-eau doit rester sans fonctionner pendant plus d'une semaine (dans une habitation secondaire par exemple), et s'il se trouve dans un lieu soumis au gel, il est indispensable de vidanger lechauffe-eau afin de leprotegger contre la corrosion.
Une fois le chauffe-eau vidange, purger l'ensemble de la tuyauterie de votre habitation (ouvrir l'ensemble des robinets d'eau froide et d'eau chaude de l'habitation afin que tous les tuyaux soient vidés).
Couper le courant
FermerVote robinetgenerald'arrivalde'eau froide
Ouvrir la molette de la soupape de sécurité ( 1 / 4 de tour).
Ouvr les robinets d'eau CHAUBE de manière à faire un appel d'air.
Le chauffe-eau est vide lorsque l'eau s'arrête de couler au groupe de sécurité. La vidange peut prendre jusqu'à 1h30 ou plus.
6 A votre retour, suivre les étapes du paragraphe 6 de «mise en service» (page 14) pour remettre votre chauffe-eau en marche.
7.3 Entretien de la cuve
Vérifier l'etat de l'anode magnésium tous les deux ans et replacer celle-ci si son diamètre est inférieur à 10 mm (Pour les chauffe-eau ACI Hybride ou ACI, l'anode ne nécessite aucun entretien). Un entretien de la cuve par un professionnel est fortement conseilé tous les 2 - 3 ans en fonction de la qualité de l'eau : vidange et détartrage. Dans les régions où l'eau est calcaire, il est possible de Traitser l'eau avec un adoucisseur. Ce dernier doit être bien réglé et la durée de l'eau doit rester supérieure à 15^
L'utilisation d'un adoucisseur n'entraine pas de dérogation à notre garantie, sous réserve que celui-ci soit bien régle,/agree CSTB pour la France, vérifié et entretenu régulierement.
Ne jetez pas votre apparéil avec les ordures menagères, mais déposez-le à un endroit assigné à cet effet (point de collecte) où il pourrait être recyclé.
8. Champ d'application de la garantie
Sont exclues de cette garantie les defaillances dues à :
8.1 Des conditions d'environnement anormales
- Dégats divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d'usine.
- Positionnement de l'appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides, agressives ou mal ventilées).
- Utilisation d'une eau représentant des critères d'agressivité tels que ceux définis par le DTU Plomberie 60-1 additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC).
- Durete de l'eau < 15^ .
- Non respect des normes (NF EN 50160) de réseau électrique (alimentation électrique représentant des mini ou maxi de tension, des fréquences non conformes par exemple).
- Dégats résultat de problèmes non décelables en raison du choix de l'emplacement (endroits difficilement accessibles) et qui auraient pu être évités par une réparation immédiate de l'appareil.
8.2 Une installation non conforme à la réglementation, aux normes et aux règes de l'art
- Absence ou montage incorrect d'un groupe de sécurité neuf et conforme à la norme EN 1487, ou modification de son réglage...
- Mise en place directement sur le chauffe-eau d'un système hydraulique empêchant le fonctionnement du groupe de sécurité (réduction de pression, robinet d'arrêt...) (voir page 13).
Corrosion anormale des piquages (eau chaude ou eau froide) suite à un raccordement hydraulique incorrect (mauvaise etanchéité) ou absence de manchons dielectriques (contact direct fer-cuivre). - Raccordement électrique défectueux: non conforme à la norme NF C 15-100 ou aux normes en vigueur dans le pays, mise à la terre incorrecte, section de cable insuffisante, raccordement en cables souples, non respect des schémas de raccordements prescrites par le constructeur.
- Positionnement de l'appareil non conforme aux consignes de la notice.
Corrosion externe suite à une mauvaise étanchéité sur la tuyauterie. - Absence ou montage incorrect du capot de protection électrique.
- Absence ou montage incorrect du passage de cable.
- Chute d'un apparéil suite à l'utilisation de fixations non adaptées au support d'installation.
8.3 Un entretien défectieux
- Entartrage anomal des éléments chauffants ou des organes de sécurité.
- Non entretien du groupe de sécurité se traduisant par des surpressions.
- Modification du produit d'origine sans avis du constructeur ou utilisation de pieces détachées non référencées par celui-ci.
Non respect des conditions d'entretien de l'anode magnésium (voir paragraphe 7.3).
Ces apparèils sont conformes aux directives 2014/30/UE concernant la compatibilité electromagnétique, 2014/35/UE concernant laasse tension, 2011/65/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception.
I. Caractéristiques techniques
1.1 Chauffe-eau verticaux muraux 0505/513/570
| 50 | 75 | 100 | 150 | 200 | | |||||||||
| Tension (V) | 230 V monophasé, nonKitable | 230 V monophasé(transformable en 400 V triphasé avec le kit Facilitri) | |||||||
| Résistance Stéatite | |||||||||
| Puisance (W) 1 200 1 800 | 2 400 | ||||||||
| Dimensions(mm) | Ø 505 | 505 505 5 | 70 505 570 | 513 570 | |||||
| H 575 | 780 910 7 | 80 1 240 1 | 030 1 570 | 1 255 | |||||
| A 370 | 570 750 5 | 70 | 1 050 / 750 | 750 | 1 050 / 950 950 | 1 050 | |||
| B | / | / | / | / | 800 /500*** | 500 | 800 /700*** 700 /800*** | ||
| C | 530 530 | 530 590 | 530 590 540 | 590 | |||||
| Temps de chauffe réel* | 2h36 | 4h11 | 5h19 | 5h18 | 5h11 | 5h18 | 5h17 | 5h08 | |
| Qpr (Consommation entretien)** | 0,82 | 1,02 | 1,25 | 1,15 | 1,59 | 1,43 | 1,94 | 1,88 | |
| V40 (Quantité d'eau chaude à 40°C) | - | 139 187 | 182 278 | 277 375 368 | |||||
| Poids à vide (kg) | 22 | 27 | 32 | 32 | 41 | 41 | 52 | 51 | |
- Temps de chauffe réel pour chauffage de 15° à 65°C
**Consommation
d'entretien en kWh
pour 24 heures pour de l'eau à 65^ (ambiance 20^ )
** Dans le cadre d'un
replacement, il est possible
de déplacer I'etrier supérieur
afin de s'adapter aux
fi xations murales d'origine.
Pour cela, desserrer les deux vis de I'etrier supérieur
a I'aide d'une clé de 13.
Placer I'etrier sur la nouvelle position et resserrer les vis avec la cef de 13.
Attention: ne pas depasser un couple de serrage de 30 Nm pour ne pas endommager le chauffeau.
Représentation schématique
1.2 Chauffe-eau verticaux sur socle
| 150 litres 200 litres 250 litres 300 litres | ||||
| Tension (V) 230 V monophasé (transformable en 400 V triphasé avec le kit Facilitri) | ||||
| Résistance Stéatite | ||||
| Puisance (W) 1 800 2 400 3 000 3 000 | ||||
| Dimensions (mm) | Ø 575 | 575 575 575 | ||
| H 1 01 | 1 275 1 500 1 780 | |||
| C 590 | 590 590 590 | |||
| Temps de chauffe réel* 4h29 4h34 5h09 6h19 | ||||
| Qpr (Consommation entretien)** | 1,64 1,95 2,2 | 2,49 | ||
| V40 (Quantité d'eau chaude à 40°C) | 265 375 440 | 526 | ||
| Poids à vide (kg) 40 51 63 | 73 | |||
- Temps de chauffe réel pour chauffage de 15^ à 65^ .
** Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65^ (ambiance 20^ ).
Représentation schématique
| 100 litres 150 litres 200 litres | ||||
| Tension (V) | 230 V monophasé(transformable en 400 V triphasé avec le kit) | |||
| Résistance Stéatite | ||||
| Puissance (W) 1 800 1 800 | 2 100 | |||
| Dimensions(mm) | Ø 505 | 505 505 | ||
| L 860 | 1 180 1 510 | |||
| B 600 | 800 1 050 | |||
| Temps de chauffé réel* 3h | 07 4h39 5h13 | |||
| Qpr (Consommationentretien)** | 1,21 1,63 1,98 | |||
| V40 (Quantité d'eauchaude à 40°C) | 184 266 354 | |||
| Poids à vide (kg) 32 41 50 | ||||
- Temps de chauffe réel pour chauffage de 15^ à 65^ .
** Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65^ (ambiance 20^ ).
Différentes possibités d'accrochage :
II. Présentation des composants
II.1 Composants des modèles verticaux muraux du 50 L au 100 L
II.2 Composants des modèles verticaux muraux du 150 L et du 200 L
II.3 Composants du modele vertical sur socle et horizontal
II.4 État des voyants
| Voyants État | duvoyant Signifi cation Remarque | ||
| Voyant Orange Témoin de chauffe | Allumé en continu (fi xe) | Le chauffe-eau est en chauffe (chauffe de l'eau en cours). Le produit fonctionne sous alimentation secteur | Le produit fonctionne sous alimentation secteur |
| Voyant Vert Système de protection | Allumé en continu (fi xe) | Le système de protection active contre la corrosion est fonctionnel (en l'absence de courant, une batterie assure le fonctionnement du système de protection). | - Le produit fonctionne sous alimentation secteur - Absence de chauffe |
| Clignotement lent (vert) Fonctionnement 5 s | ment normal en Heures Pleines : - Eau chaude disponible - Protection anti corrosion assurée | Le produit fonctionne sous batterie | |
| Clignotement rapide (vert) Fonctionnement | ment anormal Se reporter au voyant rouge à l'intérieur du capot | ||
| Voyant éteint | Voyant éteint Fonctionnement anormal | Absence d'alimentation | secteur : - Passer en marcheforcée depuis votre tableau élec-trique, et/ou - Vérifi er la position du disjoncteur • Si levoyant reste éteint, contacter l'installateur ou le S.A.V. |
III. Procedures d'installation spécifiqueques
III.1 Instructions pour le passage en 400 V triphasé
Suivre les instructions imprimées dans l'emballage du kit (vendu séparément en accessoire).
III.2 Réglage de la température
La température est régée en usine sur la position maxi. La température peut être abaisée sur une plage de 15^ C, avec 1 degré par cran sur le potentiamètre.
Potentiometre
IV. Conditions d'entretien spécifiqueques
IV.1 Les pieces pouvant etre remplacées
-
Thermostat électronique - Sonde température
-
Joint - Capot - Batterie
-
Carte puissance - Résistance seule
-
Résistance avec corps de chauffe émailé
Le remplacement du corps de chauffe ou l'ouverture du chauffe-eau implique le remplacement du joint.
Toute opération de remplacement doit être effectuee par une personne habilitee avec des pieces d'origine constructeur.
IV.2 Coupure de courant
Après coupure de l'alimentation électrique, levoyant vert du système de protection continue de fonctionner grâce à la batterie. Aucun risque de chocolélectrique n'est à craindre. Vérifi er régulierement que le témoin lumineux vert fonctionne. Si celui-ci est étéint, reportez-vous à la page F, paragraphe V.2.
V. Aide au dépannage
V.1 Voyant Rouge clignotant (visible capot ouvert)
Risque de pieces hues sous tension.
| Voyant défaut État duvoyant Signifi cation | Remarque / dépannage | ||
| Rouge | 1 clignotement Erreur 1 :3s | défaut de batterie | Vérifi er le branchement connectique batterieRemplacer la batterie |
| 3 clignotements Erreur 3 :3s | défaut sonde de régulation | Vérifi er le branchement connectique sonderemplacer la sonde de régulation | |
| 6 clignotements Erreur 6 :3s | système de protection anti-corrosion défectueux | Système en court-circuit :- Remplacer le corps de chauffe | |
| 7 clignotements Erreur 7 :3s | détction «Anti chauffe à sec» | Absence d'eau dans le chauffe-eau :- Remplir le chauffe-eau en eau | |
| Eau trop peu conductrice (eau douce) :- Contacter le S.A.V. | |||
| Erreur 7 :défaut du système de protection anti-corrosion | Système en circuit-ouvert :- Vérifi er le branchement des connectiques-Si le défaut persiste, rem-placer le corps de chauffe | ||
V.2 Aucun voyant allumé
| Action à mener Solution | Cause | |
| 1. Faire vérifi er par un professionnel l'alimentation électrique (à l'aide d'un multimètre).2. Si vous avez une tarifi cation Heures pleines / Heures creuses 2.1. Passer en marche forcie depuis votre tableau électrique 2.2. Vérifi er la position du disjoncteur (doit être en position ON). | S'il y a bien du courant et que levoyant orange reste étant : remplacer le thermostat. | Thermostat défectueux. |
| S'il y a du courant et que le voyant orange s'allume durant la chauffe et que le voyageur vert est étant quand la chauffe est terminée : Remplacer la batterie du thermostat. | Batterie défectueuse. | |
| S'il n'y a pas de courant : faire intervenir un électrique. | Défaut d'alimentation électrique. |
V.3 Pas d'eau chaude
| Actions à mener Solution Cause | |
| 1. Faire vérifi er par un professionnel la présence de courant à l'entrée du chauffe-eau (à l'aide d'un multimètre). | S'il n'y a pas de courant aux bornes du chauffe-eau faire intervenir un électricien. |
| 2. Faire vérifi er par un professionnel la présence de courant aux bornes de la résistance (à l'aide d'un multimètre). | S'il n'y a pas de courant aux bornes de la résistance :Remplacer le thermostat. |
| S'il y a du courant aux bornes de la résistance et qu'il n'y a pas d'eau chaude, remplaçer la résistance. |
V.4 Compteur electrique qui disjoncte
| Actions à mener Solution Cause | |
| 1. Couper l'alimentation électrique du chauffe-eau.2. Ouvrir le capot plastique.3. Retirer la résistance sans vidanger le chauffe-eau. | Nettoyer l'endroit où elle est logée (intérieur creux) à l'aide d'un chiffon ou d'un goupillon plastique. |
V.5 Eau tiède
| Actions à mener Solution Cause | ||
| 1.1. Couper l'alimentation électrique du chauffe-eau.1.2. Ouvrir le capot plastique.1.3. Mettre le thermostat au maxi-mum (tourner la molette de réglage dans le sens des aiguilles d'une montre jusqu'à la butée).Voir page E, paragraphe III.2 Réglage de la température. | Laisser le réglage du thermostat au maximum afi n de profi terd'une eau bien chaude et en quantité suffi sante. | Mauvais réglage du thermostat. |
| 2. Fermer l'arrivée d'eau froide au groupe de sécurité.3. Ouvrir un robinet d'eau chaude de l'habitation. | Si de l'eau s'écoule du robinet d'eau chaude, alors un des robinets de l'habitation est défectueux.Remplacer le robinet défectueux ou faire appel à un plombier pour qu'il trouve l'origine du problème. | Un robinet (mitigeur) de l'habitation laisse passer de l'eau froide dans le circuit d'eau chaude. |
V.6 Probleme de fuite
| Actions à mener Solution Cause | ||
| Fuite localisée aux piquages d'eau froide et eau chaude | ||
| 1. Couper l'alimentation electrique2. Procéder à la vidange du chauffe-eau (voir p. 14). | Refaire l'ensemble des raccords(voir p. 11, du chapitre installation). | Mauvaise étanchêté des raccords. |
| Fuite localisée au niveau des écrous situés sous le capot plastique | ||
| 1. Couper l'alimentation electrique.2. Procéder à la vidange du chauffe-eau (voir p. 14). | Procéder au remplacement dujoint d'étanchêté ou du fourneau complet. | Joint d'étanchêté déterioréou fourneau perçu. |
| Fuite localisée au niveau de la cuve | ||
| 1. Couper l'alimentation electrique.2. Procéder à la vidange du chauffe-eau (voir p. 14). | Remplacer le chauffe-eau. Corrosion | de la cuve. |
V.7 Bruit de bouillonnement
| Actions à mener Solution Cause | ||
| 1. Vérifi er que le bruit a lieu quand le chauffe-eau est en cours de chauffe. | Si le bruit a lieu pendant la chauffe, procéder au détartrage du chauffe-eau (voir chapitre 7.3 entretien p.15). | Chauffe-eau entartré. |
| Si le bruit n'a pas lieu pendant la chauffe ou s'il s'agit de bruits de claquements ou s'il a lieu au moment de l'ouverture d'un robinet, faire intervenir un plombier pour qu'il trouve l'origine du problème. | Le chauffe-eau n'est pas en cause. | |
V.8 Eau trop chaude
| Actions à mener Solution Cause | |
| 1.1. Couper immédiatement l'alimentation électrique du chauffe-eau. 1.2. Vérifi er le câblage électrique du chauffe-eau. | Refaire le câblage électrique du chauffe-eau selon le schéma page D. |
| 2.1 Couper l'alimentation électrique du chauffe-eau. 2.2 Ouvrir le capot plastique. 2.3 Baisser légèrement le réglage du thermostat tournant la molette dans le sens inverse des aiguilles d'une montre. Voir page E, paragraphe III.2 Réglage de la température. | Régler le thermostat à la tempéra-ture souhaitée. Thermostat régle au maximum. |
Document à conserver par l'utilisateur
(aprésenter uniquement en cas de réclamation)
Le certificat de garantie doit etre rempli par le revendeur et conserved par l'utiliser. L'appareil que vous venez d'acquerir doit,par la qualite de sa fabrication et les contrôles qu'il a subis,vous assurer un long service.
Bien qu'il ne nécessite que peu d'entretien, il est nécessaire que vous vous assuriez, de temps à autre, du bon état de marche des différents organes de fonctionnement ou de sécurité qui l'équipent et, en particulier, celui du groupe de sécurité qui doit toujours être déclenché à la pression prévue par le constructeur. N'hésitez pas, le cas échéant, à faire appel à votre installerateur pour la verification de votre apparéil.
Ces apparèils sont conformes aux directives 2014/30/UE concernant la compatibilité électromagnétique, 2014/35/UE concernant la basse tension, 2011/65/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception. Cette garantie est valable uniquement en France métropolitaine, en Corse et en Belgique.
Très important : pour l'octroi de la garantie (cuve), le présente certificat sera exigé. Ce dernier ne sera valable que s'il est intégralement rempli par le revende lors de la vente à l'usager. On doit le joindre à toute demande faite dans le cadre de la garantie,
Les produits presentés dans ce document sont susceptibles d'être modifiées à tout moment pour répondre à l'évolution des techniques et normes en vigueur.
Le chauffe-eau doit être installé par un professionnel ou une personne qualifiée conformément aux règes de l'art, aux normes en vigueur et aux prescriptions de nos notices techniques. Il sera utilisé normalement et régulièrement entretenu par un spécialiste.
Dans ces conditions, notre garantie s'exce par échange ou fourniture gratuite à notre distributeur des pieces reconnues défectueuses d'origine par nos services, ou le cas échéant de l'appareil, à l'exclusion des frais de main-d'oeuvre et de trans-port ainsi que de toutes indemnites et prolongation de garantie. Notre garantie prend effet à compter de la date de pose (facture d'installation ou d'achat faisant FOI). En l'absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau, majorée de six mois.
La garantie de la pièce ou du chauffe-eau de remplacement (sous garantie) cette en même temps que celle de la pièce ou du chauffe-eau remplace (premier matériel facture).
Les dispositions des générantes conditions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur, de la garantie légale pour defaults et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
La défaillance d'une pièce ne justifie enaucun cas le remplacement de l'appareil. Thermor tient à votre disposition l'ensemble des pièces détachées pendant une durée de 7 ans.
Un apparéil présumé à l'origine d'un sinistre doit rester sur place à la disposition des experts, le sinistre doit informer son assureur.
Cachet de l'installateur
Chauffe-eau électrique
Thermor, la chaleur connectée
U0501670-D
Retrouvez toutes nos
solutions et nos conseils sur
www.thermor.fr
