MODE D'EMPLOI ACTIS ELECTRO 7741 ROBLIN

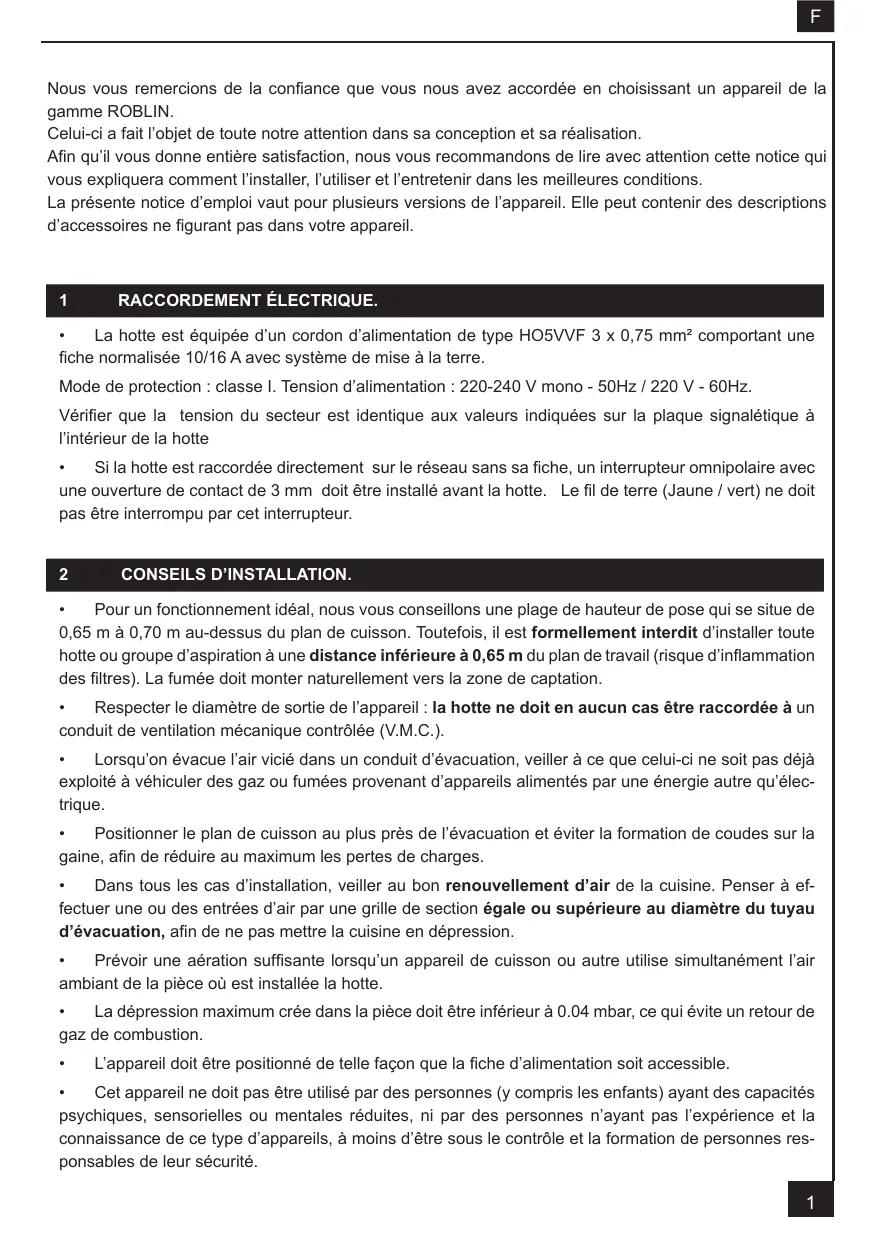

Nous vous remercions de la confiance que vous nous avez accordée en choisissant un appareil de la gamme ROBLIN. Celui-ci a fait l'objet de toute notre attention dans sa conception et sa réalisation Afin qu'il vous donne entière satisfaction, nous vous recommandons de lire avec attention cette notice qui vous expliquera comment l'installer, l'utiliser et l'entretenir dans les meilleures conditions. La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil 1 RACCORDEMENT ÉLECTRIQUE. + La hotte est équipée d'un cordon d'alimentation de type HOSWVF 3 x 0,75 mm comportant une fiche normalisée 10/16 À avec système de mise à la terre. Mode de protection : classe I. Tension d'alimentation : 220-240 V mono - 50Hz / 220 V - 60Hz. Vérifier que la tension du secteur est identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte + Sila hotte est raccordée directement sur le réseau sans sa fiche, un interrupteur omnipolaire avec une ouverture de contact de 3 mm doit être installé avant la hotte. Le fil de terre (Jaune / vert) ne doit pas être interrompu par cet interrupteur. 2 CONSEILS D'INSTALLATION. + Pourun fonctionnement idéal, nous vous conseillons une plage de hauteur de pose qui se situe de 0,65 m à 0,70 m au-dessus du plan de cuisson. Toutefois, il est formellement interdit d'installer toute hotte ou groupe d'aspiration à une distance inférieure à 0,65 m du plan de travail (risque d'inflammation des filtres). La fumée doit monter naturellement vers la zone de captation. + Respecter le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V.M.C.). + Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'élec- trique. + Positionner le plan de cuisson au plus près de l'évacuation et éviter la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges. + Dans tous les cas d'installation, veiller au bon renouvellement d'air de la cuisine. Penser à ef- fectuer une ou des entrées d'air par une grille de section égale ou supérieure au diamètre du tuyau d'évacuation, afin de ne pas mettre la cuisine en dépression. + Prévoir une aération suffisante lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte. + La dépression maximum crée dans la pièce doit être inférieur à 0.04 mbar, ce qui évite un retour de gaz de combustion. + L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible. + Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles où mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes res- ponsables de leur sécurité.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

3 POSE DE L'APPAREIL

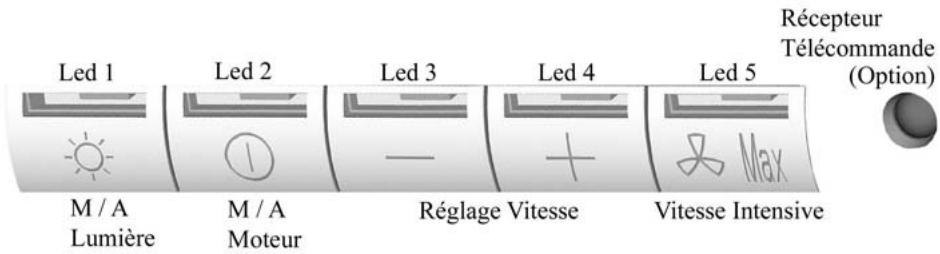

Montage et raccordement doivent être réalisés par un installateur“ qualifié. (‘) Le non-respect de cette con tout recours en cas d'accident. Attention: prendre bien soin d'employer les chevilles adaptées au support, se renseigner au près des fabricants, effectuer un scellement si nécessaire. La société décline toute responsabilité en cas d'accrochage défectueux dû au perçage et chevillage. on entraîne la suppression de la garantie du constructeur et Le groupe d'aspiration s'encastre dans le plancher de la hotte (épaisseur: 12 à 22 mm). (Fig 1) Raccorder la fiche électrique, mettre en place la tuyauterie d'évacuation.Enclipser l'appareil dans la dé- coupe: les 4 clips de fixation réglables permettent par leur élasticité une pose très rapide sans démon- tage compliqué préalable. Resserrer les vis si nécessaire. -Recyclage: L'air filtré est evacué dans la pièce à travers une ouverture placée sur la partie supérieure du meuble ou de la hotte (Fig. 2).Ajoutez le filtre à charbon actif à l'intérieur du corps du groupe (Fig 3). 4 FONCTIONNEMENT Récepteur Télécommande Led 1 Led 2 Led 3 Led 4 Led 5 (Option) E IL A = |L Ar =

© (Q@) Li db | M/A M/A Réglage Vitesse Vitesse Intensive Lumière Moteur à) Configuration Evacuation extérieure ou recyclage : Votre hotte est programmée pour fonctionner en mode évacuation extérieure. Si vous souhaitez l'utiliser en mode recyclage, vous devez impérativement la configurer suivant la procédure suivante : Mise en recyclage (l'air est filtré puis renvoyé dans la cuisine) : Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'aux clignotements des 5 leds : Deux clignotements des 5 leds indiquent l'enregistrement de la mise en recyclage. Retour en mode évacuation { L'air est filtré puis évacué à l'extérieur de l'habitation): Moteur et éclairage éteints, appuyer sur la touche (+) jusqu'aux clignotements des 5 leds : Un clignotement des 5 leds indiquera l'enregistrement de la mise en évacuation extérieure. b) Fonctions de base : Eclairage : Mise en marche en appuyant sur la touche 1 (lumière). La led 1 visualise l'état de l'éclairage Moteur : Mise en marche en appuyant sur la touche 2 (moteur). Il est possible de modifier le débit d'aspiration de la hotte à l'aide des touches vitesse + et vitesse —, en gardant la touche enfoncée jusqu'à l'obtention de la vitesse désirée. Le niveau de vitesse est visualisé par les leds 2, 3, 4 qui s'allument au fur et à mesure de l'accroissement de la vitesse Led 2 = niveau minimum

Led2et3 = niveau intermédiaire Led 2, 3 et 4 = niveau élevé Un débit d'aspiration maximal peut être obtenu directement en appuyant sur la touche vitesse intensive 6). c) Fonctions complémentaires : : Vitesse intensive temporisée Pour obtenir une bonne efficacité d'évacuation, nous vous conseillons en début de cuisson une période de fonctionnement en position intensive. Elle créera un flux d'air permettant de capter les premières fumées ou vapeurs dès leur apparition. Pour cette fonction il convient de suivre la procédure suivante : - Mettre le moteur en marche (touche 2), puis sélectionner à l'aide des touches (+) et (-) la vitesse souhaitée pendant la cuisson. - Appuyer sur la touche 5 (vitesse intensive). Cette fonction peut être arrêtée en appuyant à nouveau sur la touche 5. Temporisation de 5 minutes de l'arrêt de la vitesse intensive: Par défaut cette fonction n'est pas activée. Pour accéder à la programmation de cette fonction, la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche réglage vitesse (-) : Un clignotement des Leds 2, 3, et 4 = fonction désactivée. Deux clignotements des Leds 2, 3, et 4 = fonction activée. Il est possible d'arrêter manuellement la vitesse intensive avant le délai de 5 minutes en appuyant à nouveau sur la touche 5 (Vitesse intensive). Pendant cette temporisation de 5 minutes, l'indication de saturation filtres est désactivée. Si un arrêt différé de la hotte est programmé, la vitesse intensive commandée manuellement ou temporisée sera désactivée par cet arrêt différé après 5, 10 ou 15 minutes. Il est possible d'arrêter manuellement la vitesse intensive avant l'arrêt différé de la hotte en appuyant à nouveau sur la touche 5 (Vitesse intensive). + Arrêt différé Cette fonction permet, après l'arrêt de la cuisson, d'évacuer les dernières fumées et odeurs résiduelles et en fin de cuisson, d'arrêter totalement la hotte (moteur + éclairage). Pour accéder à la programmation de ce réglage la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche vitesse intensive 5 : - 2 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 5 minutes. - 3 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 10 minutes. - 4 clignotements des leds 1 & 5 confirmeront l'enregistrement de l'arrêt après 15 minutes. - 1 seul clignotement des leds 1 & 5 confirmera la suppression de la fonction arrêt différé. La hotte peut ensuite être mise en marche sur la vitesse choisie. Le clignotement des leds 2, 3, 4 (suivant la vitesse initialement prévue) indiquera que la fonction arrêt différé est bien programmée : - 1 clignotement = arrêt après 5 minutes - 2 clignotements = arrêt après 10 minutes - 3 clignotements = arrêt après 15 minutes + Indication de saturation des filtres métalliques : Après 200 heures de fonctionnement 1 bref clignotement de la Led 1 indique qu'il faut nettoyer les filtres métalliques (voir paragraphe entretien) Pour accéder à la remise à zéro de la fonction indiquant la saturation des filtres, la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche (+) pendant 3 à 4 secondes. Le clignotement des Leds 1, 2, 3, 4, et 5 confirme la remise à zéro. + Indication de saturation des filtres charbon : Après 400 heures de fonctionnement 2 brefs clignotements de la Led 1 indique qu'il faut remplacer les filtres charbon et nettoyer à nouveau les filtres métalliques. Pour activer la fonction Indication de saturation filtre charbon, la lumière doit être éteinte et le moteur arrêté. Appuyer sur la touche (+) pendant 10 secondes. 1 clignotement des Leds 1, 2, 3, 4, et 5 = fonction désactivée.

2 clignotements des Leds 1, 2, 3, 4, et 5 = fonction activée La méthode de remplacement de la cartouche est indiquée au paragraphe 3 (Recyclage) commande Votre hotte est programmée pour fonctionner sans réception télécommande. Si vous souhaitez l'utiliser avec la télécommande, vous devez impérativement la configurer suivant la procédure suivante : Moteur et éclairage éteints, appuyer sur la touche 1 (éclairage) jusqu'au clignotement de la led 1 Deux clignotements de la led 1 indiquent que la télécommande est activée. Un clignotement de la led 1 indique que la télécommande est désactivée. Attention, la télécommande doit être équipée de piles alcalines standards : LROO3-AAA, 1.5V comme décrit Fig. 5. Ces piles devraient assurer un usage optimum de longue durée et doivent être positionnées cor- rectement, elles peuvent exploser si elles sont endommagées ou exposées à la chaleur. Ne pas les jeter dans le feu. Afin de préserver l'environnement, merci de déposer ces piles dans un conteneur approprié. 5 CONSEILS D'UTILISATION. + Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faire fonctionner l'appareil 5 minutes environ avant et après la cuisson des aliments; La première vitesse est conseillée pour les cuissons à feu doux et pour les sauces. La deuxième pour les cuissons soutenues, grillades et friteuses. La troisième est indiquée pour les cuissons à forte émanation de graisses et vapeur. + IMPORTANT . NE JAMAIS FLAMBER DE METS AU DESSOUS DE L'APPAREIL Ne laissez jamais de flammes libres sous la hotte en fonctionnement. + Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer. 6 ENTRETIEN. Déconnecter le câble d'alimentation pour toute intervention électrique. L'appareil a été conçu pour faciliter au maximum les opérations d'entretien, synonyme de bon fonctionne- ment et rendement de l'appareil dans le temps. + Nettoyage des filtres métalliques. Ilestindispensable de procéder à un NETTOYAGE PÉRIODIQUE de ces filtres à la main (avec un détergent liquide à l'eau tiède et rinçage) ou au lave- vaisselle (tous les deux mois environ pour une utilisation normale). + Carrosserie. Nettoyer régulièrement celle-ci en utilisant des produits détergents, non abrasifs et une éponge légèrement humide. N'utilisez jamais d'éponges ou de chiffons trempés N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air + Conduit d'évacuation. Vérifier tous les 6 mois le bon écoulement de l'air vicié. Observer les prescriptions réglementaires locales concernant l'évacuation de l'air vicié. + Éclairage. Avant toute intervention sur l'appareil, mettre l'interrupteur d'allumage des lampes en position éteinte. Ne pas dépasser la puissance prescrite et ne pas changer de type de lampe. GARANTIE ET SERVICE APRÈS-VENTE. + En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement. + Dans le cas où un composant électrique viendrait à être endommagé, celui-ci ne peut être remplacé que par un atelier de réparation reconnu par le fabricant, car des outils spéciaux sont nécessaires. + Débrancher complètement l'appareil

+ Exigez toujours l'utilisation de pièces de rechange d'origine. La non observation de cette prescription peut compromettre la sécurité de l'appareil. + Lors de la commande de pièces détachées, rappeler le numéro de l'appareil inscrit sur la plaque signalétique située à l'intérieur de la hotte. + Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle. Cette garantie ne couvre pas les consommables comme : - L'éclairage : lampes incandescentes, halogènes - Les filtres. REMARQUES. Cet équipement est conforme à la norme européenne sur la basse tension 2006/95/CE relative à la sécurité électrique et aux normes européennes: 2004/108/CE relative à la compatibilité électromagnétique et 93/68 relative au marquage CE. Lorsque ce symbole Len poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la Directive Européenne 2002/96/EC. Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau. Veuillez vous informer du système local de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.
