MANUALE UTENTE ACTIS ELECTRO 7741 ROBLIN

Istruzioni per l'uso e l'installazione

Cappa

CONSIGLI DI INSTALLAZIONE

POSA DELL' APPARECCHIO

FUNZIONAMENTO

CONSICLI DI UTILIZZO

MANUTENZIONE

GARANZIA ED ASSISTENZA TECHNICA

NOTE

E

SUMARIO

CONEXION ELECTRICA

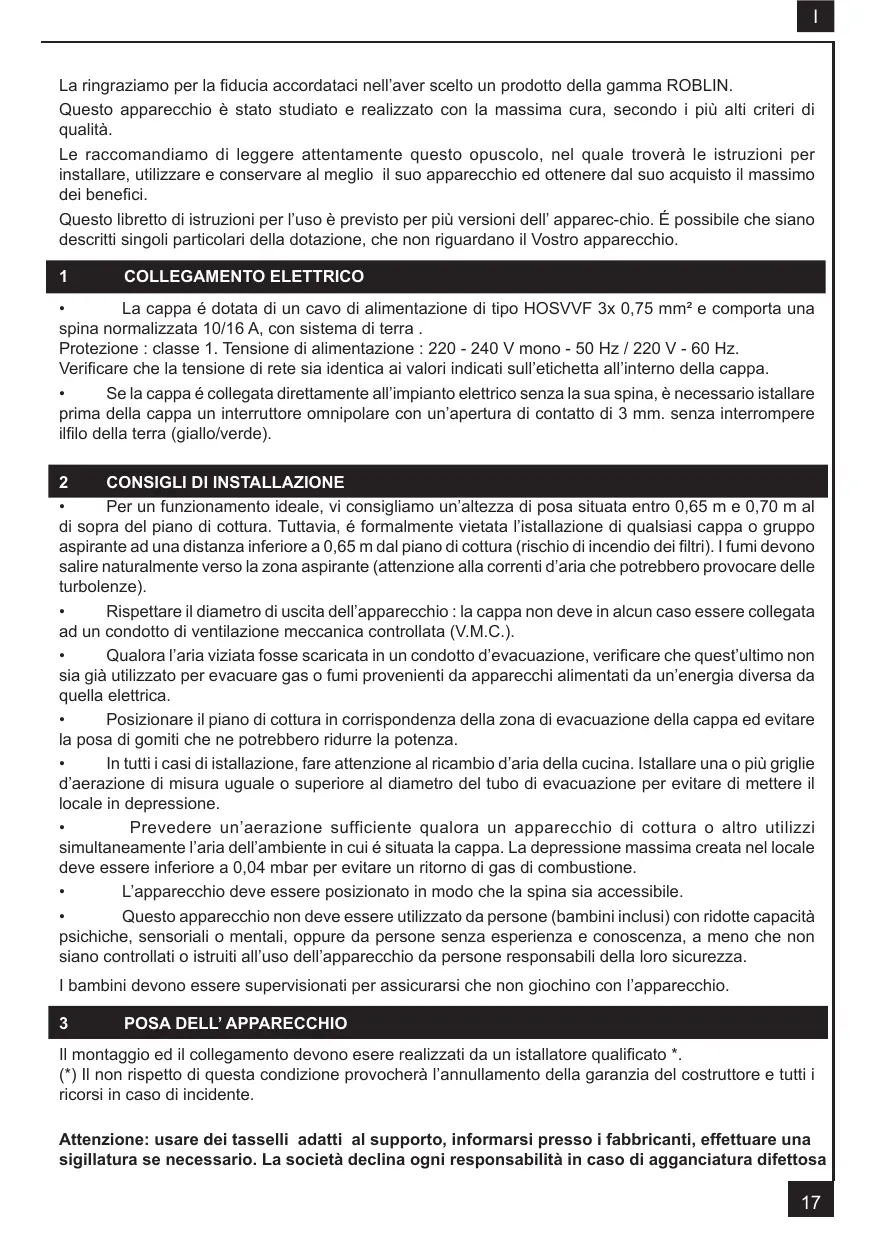

La ringraziamo per la fiducia accordataci nell'ver scelto un prodotto della gamma ROBLIN.

Questo appearecchio è stato studiato e realizzato con la massima cura, secondo i più alto criteri di qualità.

Le raccomandiamo di leggere attendamente quello opuscolo, nel quale trovera le struzioni per installare, utilizzato e conservare al meglio il suo appearecchio ed ottenere dal suo acquisto il massimo dei benefici.

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparec-chio. É possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

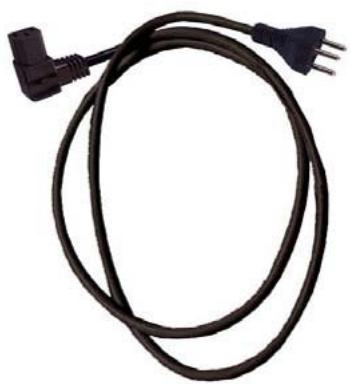

La cappa é dotata di un carrvo di alimentazione di tipo HOSVVF 3x 0,75 mm² e comporta una spina normalizzata 10/16 A, conSYSTEMA di terra.
Protezione : classe 1 . Tensione di alimentazione : 220 - 240 V mono - 50 Hz / 220 V - 60 Hz .
Verificare che la tensione di rete sua identica ai valori indicati sull'etichetta all'interno della cappa.
Se la cappa è collegata direttamente all'impianto elettrico perché la sua spina, è necessario istallare prima della cappa un interruptore omnipolare con un'apertura di contatto di 3 mm. perché interrompere ilfilo della terra (giallo/verde).

2 CONSIGLI DI INSTALLAZIONE

Per un funzionamento ideale, vi consiglio un'altezza di posa situata entro 0,65 m e 0,70 m al di sopra del piano di cottura. Tuttavia, é formalmente vietata l'installazione di qualsiacci cappa o gruppo aspirante ad una distanza inferiore a 0,65 m dal piano di cottura (rischio di incendio dei filtri). I fumi devono salire naturalmente verso la zona aspirante (attenzione alla correnti d'aria che potrebbero provocare delle turbolenze).
Rispettare il diametro di uscita dell'apparecchio : la cappa non deve in alcun caso essere collegata ad un condotto di ventilazione meccanica controllata (V.M.C.).
- Qualora l'aria viziata fosse scaricata in un condotto d'évacuation, verificare che quest'ultimo non sia più utilizzato per evacuare gas o fumi provenienti da apparecchi alimentati da un'energia diversa da quella elettrica.
- Posizione are il piano di cottura in corrispondenza della zona di evacuatione della cappa ed evitare la posa di gomiti che ne potrebbero ridurre la potenza.
In tutti i casi di estallazione, fare attenzione al ricambio d'aria della cucina. Istallare una o più griglie d'airazione di misura ugule o superiore al diametro del tubo di evacuation per evitare di mettere il locale in depressione.
- Prevedere un'aerazione sufficiente qualora un appearecchio di cottura o altri utilizzi simultaneamente l'aria dell'ambiente in cui è situata la cappa. La depressione massima creata nel locale delve essere inferiore a 0,04 mbar per evitare un ritorno di gas di combustione.
L'apparecchiouveessere posizionato inmodocha la spina siasccessibile.
- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persona perché esperienza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.

I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

3 POSA DELL' APPARECCHIO

Il montaggio ed il collegamento devono esere realizzati da un istallatore qualificato *.

(*) Il non rispetto di esta condizione provocherà l'annullamento della garanzia del costruttore e tutti i ricorsi in caso di incidente.

Attenzione: usare dei tasselli adatti al supporto, informarsi presso i fabbricanti, effettuire una sigillatura se necessario. La società declina agli responsabilità in caso di agganciatura difettosa

dovuta alla perforazione ed al fissaggio.

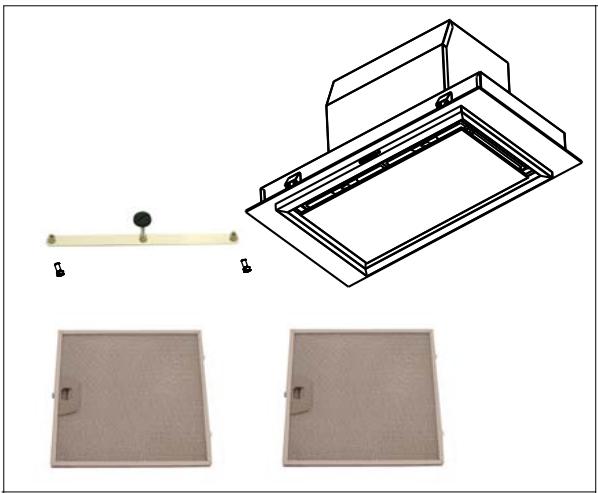

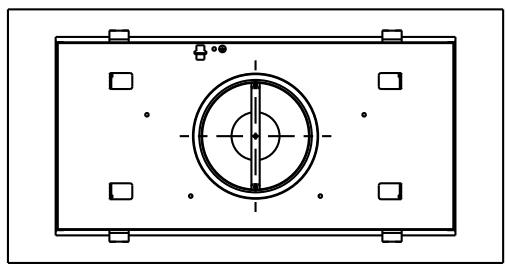

Il gruppo di aspirazione si incastra nel fondo della cappa (spessore da 12 a 22 mm).(Fig 1)

Inserire la spina e provvedere all'istallazione dei tubi di evacuationze.

Inserire l'apparcchio nell'apertura ; i sistemi di fissaggio regolabili permettono, grazie alla loro elasticità, una posa molto rapida,enza previo smontaggio.

Serrare le viti, se necessario.

• Sistema filtrante (riciclaggio)

L'aria filtrata viene ricolcata nell'ambienteattraverso l'apertura posta nella parte superiore del pensile o della cappa (Fig. 2).

Aggiungere gli eventuali filtri al carbone attivo all 'interno del corpo cappa (Fig. 3).

4 FUNZIONAMENTO

A) CONFIGURAZIONE

Evacuatione esterna o riciclo :

La vostra cappa é programmata per funzionare conSYSTEMA di evacuazone esterna. Se desiderate utilizzarla conSYSTEMA filtrante, dovete imperativamente riprogrammarla seguito la procedura除去indicata :

Messa in funzione delsystema filtrante (L'aria viene filtrata alla cappa e riemessa nella cucina) :

Con motore et luci spenti, tenere premuto il tasting (+) sino al lampeggio delle 5 led :

Due lampeggi dei 5 Leds confermano la registrazione della messa in funzione delsystema filtrante.

Ritorno alsystema evacuatione esterna (L'aria viene filtrata alla cappa ed evacuata all'esterno dell'abitazione):

Con motore et luci spenti, tenere premuto il tasto (+) sino al lampeggio delle 5 led :

Un lampeggio dei 5 LEDs confermerà la registrazione della messa in funzione del systema in evacuatione esterna.

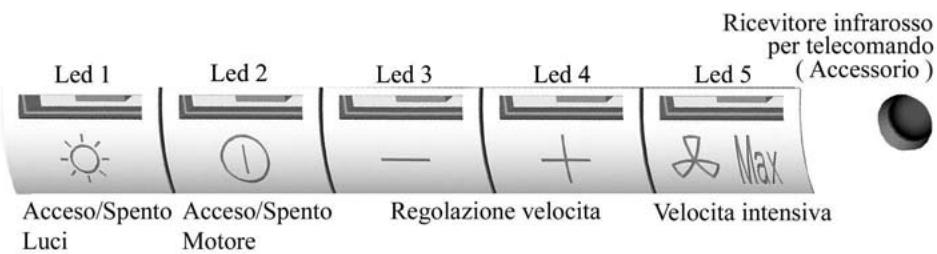

B) FUNZIONI DI BASE :

Illuminatione (accensione) : Premere il tasto 1 (luci). Il Led 1 permette di visualizzare il funzionamento delle luci.

Motore (accensione) : Premere il tasto 2 (motore). E' possibile modificare la portata d'aspirazione della cappa tenerendo premuto il tasto velocità + o velocità -, fino ad ottenere la velocità desiderata. Il

livello di velocità è visualizzabile tramite i Leds 2, 3, 4 i quali si accendono progressivement con

l'augmente della velocità :

Led 2 = livello minimo

Leds 2 e 3 = livello intermedio

Leds 2, 3 e 4 = livello alto

La portata di aspirazione massima puo' essere direttamente ottenuata premendo il tasto velocità intensiva (5).

C) FUNZIONI COMPLEMENTARI :

Temporizzazione arresto della velocità intensiva dopo 5 minuti :

Per difetto esta funzione non è attivata.

Per acceder alla programmazione di但这a funzione le luci ed il motore devono essere spenti.

Premere il tasting (-):

Un lampeggio delle led 2, 3 e 4 indica che la funzione è disattivata.

Due lampeghi delle led 2, 3 et 4 indicano che la funzione è attivata.

E' possibl e interrormere manualmente la velocità intensiva prima dello scadere dei 5 minuti premendo il tasto 5 (velocità intensiva).

Durante la temporizzazione, l'indicazione di saturazione dei filtri è disattivata.

Se sirogramma un arresto differito della cappa, la velocità intensiva manuale o temporizzata sare disattivata da quello arresto differito dopo 5, 10 o 15 minuti. E' possible interrimpere manually la velocità intensiva prima dell'arresto differito della cappa premendo di nuovo il tasto 5 (velocità intensiva).

Arresto differito della cappa :

Questa funzione permette, dopo aver terminato la cottura, di evacuire fumi ed odori residui.

A cottura terminata, spagnere totalmente la cappa (motore e luci).

Per acceder alla programmazione di但这a funzione, le luci ed il motore della cappa devono essere spenti.

Premere il tastinge intensiva 5 :

• 2 lampeggi dei leds 1 e 5 confermeranno la registrazione dell'arresto automatico dopo 5 minuti.
• 3 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell'arresto automatico dopo 10 minuti.
• 4 lampeggi dei Leds 1 e 5 confermeranno la registrazione dell'arresto automatico après 15 minuti.
• 1 solo lampeggio dei Leds 1 e 5 confermerà la disattivazione della funzione arresto differito.

Si potr a in seguito far funzionare la cappa alla velocità desiderata. Il lampeggio dei Leds 2, 3, 4 (a seconda della velocità prevista inizialmente) indichera che la funzione di arresto differito è effettivamente programmata :

• 1 lampeggio = arresto automatico dopo 5 minuti
• 2 lampeggi = arresto automatico dopo 10 minuti
• 3 lampeggi = arresto automatico dopo 15 minuti

Indicatore di saturazione dei filtri metallici :

Dopo 200 ore di funzionamento della cappa, un breve lampeggio del Led 1 indichera che è necessario procedere alla pulizia dei filtri metallici (vedi paragrafo manutenzione).

Per accedere all'azzeramento del contatore, luci e motore devono essere spenti.

Premere il tasting (+) per 3-4 secondi. Il lampeggio dei Leds 1, 2, 3, 4 e 5 conferma l'azzeramento del contatore.

Indicatore di saturazione dei filtri al carbone attivo :

Dopo 400 ore di funzionamento della cappa, 2 brevi lampeggi del Led 1 indicano che è necessario sostituire i filtri a carbone attivo e pulire di nuovo i filtri metallici.

Per attivare esta funzione, luci e motore devono essere spenti.

Premere il tasto (+) per 10 secondi.

1 lampeggio dei Leds 1, 2, 3, 4 e 5 = funzione disattivata.

2 lampeghi dei Leds 1, 2, 3, 4 e 5 = funzione attivata.

Il procedimento di sostituzione della cartuccia al carbone attivo è indicato al paragrafo 3 (Sistema filtrante)

Configurazione per ricezione telecomando :

La vostra cappa è programmata per funzionare perché il telecomando. Se desiderate utilizzarla con il telecomando, occorrere imperativamente configurarlatramite la segunte procedura :

Con motore e luci spenti, tener premuto il tasto 1 (luci) sino al lampeggio della led 1

Due lampeggi della led 1 : telecomando attenuato.

Un lampeggio della led 1 : telecomando disattivato.

Questo appearecchio più essere commandato elettronically attraverso un telecomando. è importante utilizzare per il telecomandopile alcaline zinco-carbone da 1.5V del tipo standard LR03-AAA. Queste pile garantisco lunga durata ed una curva di scarica costante durante tutto il tempo di vita, mantenendo costanti le prestazioni del telecomando fino alla scarica completa Fig. 5.

Non ripore il telecomando in prossimità di fonti di calore.

Non disperdere le pile nell'ambiente, depositarle negli apposti contentitori.

5 CONSIGLI DI UTILIZZO

Per ottenere il massimo dell'efficacia per quanto riguarda l'assorbimento dei fumi o del vape, mettere in funzione l'apparecchio prima e dopo la cottura degli alimenti; per le preparazioni che producono peu vape, utilizzato di preferenza le velocità più BASSE.
IMPORTANT : NON CUCINARE MAI PIATTI ALLA FIAMMA SOTTO LA CAPPA.

Non lasciate mai fiamme libero sotto una cappa funzionante. Specnere la fiamma o ridurla al minimo per un tempo ridotto e sosto sorvegianza.
- Se cucinate delle fritture, abbiate cura di farlo conattenzione costante : l'olio surriscaldato potrebbe infiammarsi.

6 MANUTENZIONE

Staccare il cavo di alimentazione prima di qualsiasi intervento elettrico.

L'apparecchio è stato pensato per facilitare al massimo le operazioni di manutenzione, sinonimo di buon funzionamento e rendimento nel tempo.

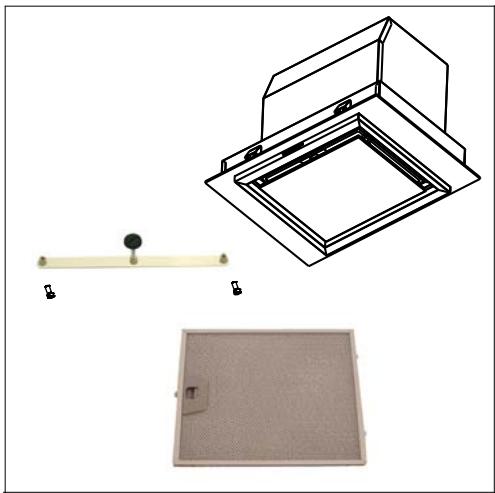

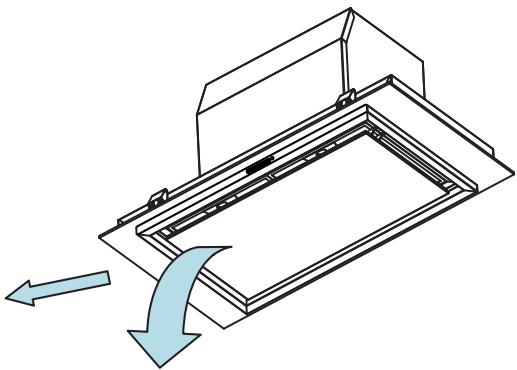

Pulizia dei filtri metallici.

E' necessario procedere ad una PULIZIA PERIODICA dei filtri a mano (con un detergente liquido diluito in acqua tiepida e risciacquo) oppure in lavastoviglie, con una frequenza che dipenderà dall'utilizzo, per evitare i rischi di incendio.

Struttura esterna.

Pulire regolaremente la parte esterna utilizzando dei detergenti non abrasivi ed una spugna leggeramente umida. Non utilizzato mai spugne o panni bagnati.

Non introdurre alcun oggetto e tanto meno le mani nell'apertura d'evacuatione dell'aria.

• Condotto d'evacuatione.

Verificare agli 6 mesi la buona evacuatione dell'aria viziata.

Rispettare le norme nazionali vigenti relative all'evacuazione dell'aria viziata.

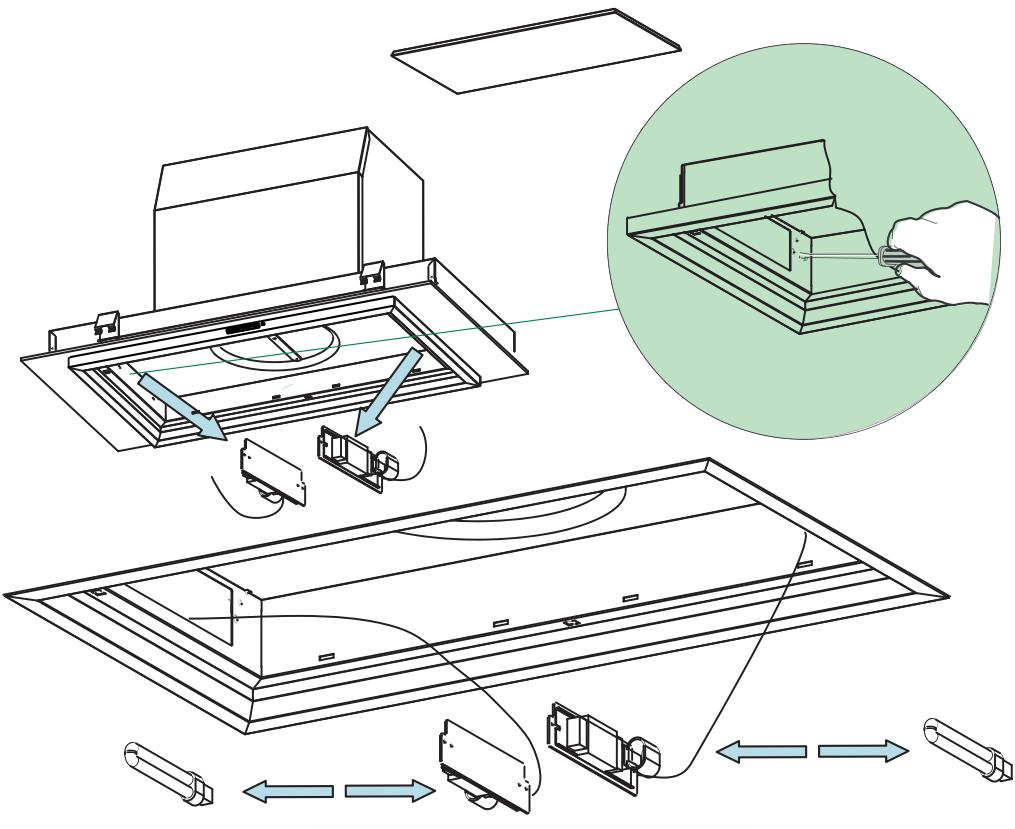

Illuminazione.

Prima di effettuare qualiasi'intervento sull'apparecchio, mettere l'interruttore di accensione delle lampade in posizione spenta.

Non superare la potenza prescritta e non cambiare tipo di lampada.

7 GARANZIA ED ASSISTENZA TECHNICA

In caso di anomalia di funzionamento, avvisare il vostro istallatore il quale dovr è verificare l'apparecchio ed il suo collegamento. Nel caso in cui il cavo fosse danneggiato, dovr è essere sostituito esclusivamente da un centro di riparazione consigliato dal fabbricante, poiché la riparazione prevede l'utilizzo di attrezzature apposite.
Staccare la spina dell'apparecchio.
- Esigete sempre l'utilizzo di pezzi di ricambio originali in quanto il non rispetto di但这a prescrizione potrebbe promotettere la sicurezza dell'apparecchio e metterebbe fine al contratto di garanzia.
Per ordinare i pesz di ricambio, indicare il numero dell'apparecchio che si trova sull'etichetta segnaletica.
Solo la fattura d'acquisto fara fede ai fini dell'applicazione della garanzia contrattuiale.

Questa garanzia non copre: - L'illuminazione : lampade ad incandescenza, alogene.

• I filtri.

In quanto sono considerati come materiali di consumo.

8 NOTE

Quest'apparecchio é conforme alla norma europea sulla bassa tensione 2006/95/CE relativailla sicurezza elettrica e alle norme europee: 2004/108/CE relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE.

Quando ad un prodotto è attaccato il symbolo /del bidone con le ruote segnato da una croce, significica che il prodotto è tutelato alla Direciva Europea 2003/96/EC. Questo prodotto è stato progettato e fabbricato con materiali e componenti di alta qualità, che posssono esere riciclati e riutilizzati. Si prega di informarsi in merito alsystema locale di raccolta differenziata per i prodotti elettrici ed elettronici.Rispettare le norme locali in vigore e non smaltire i prodotti vecchi nei normali rifiuti domestici. Il correto smaltimento del prodotto aiuta ad evitare possibili consequences negative per la salute dell'ambiente e dell'uomo.

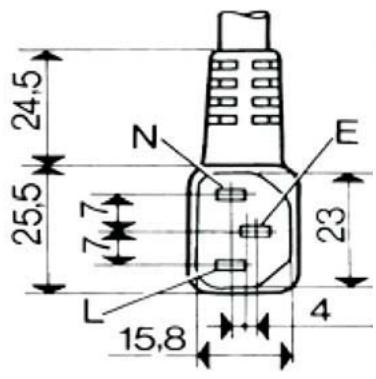

Spira di sicurezza classe 1, 250 V~ 10A
2 poli + terra

SEV 1011, SN416534-2, CH-Typ 12

Lumière
Lighting
Beleuchtung
Illumonazione
Illuminación
Licht

12EC003

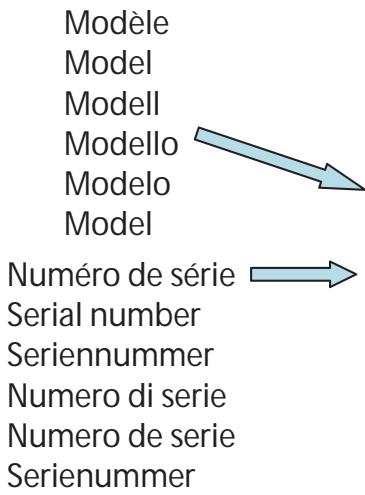

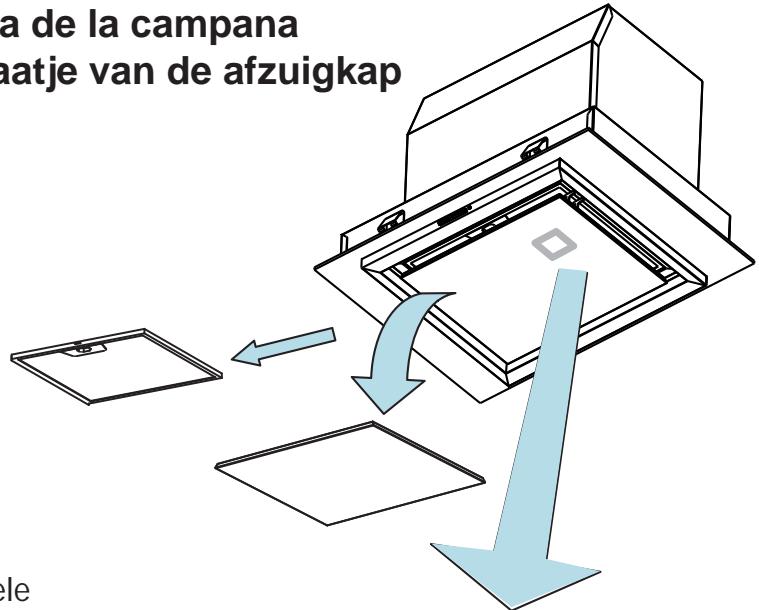

Plaque Signalétique de la hotte Rating plate of the cookerhood Typenschild im Inneren der Dunstesse Etichetta all'interno della cappa Etiqueta de la campana Typeplaatje van de afzuigkap

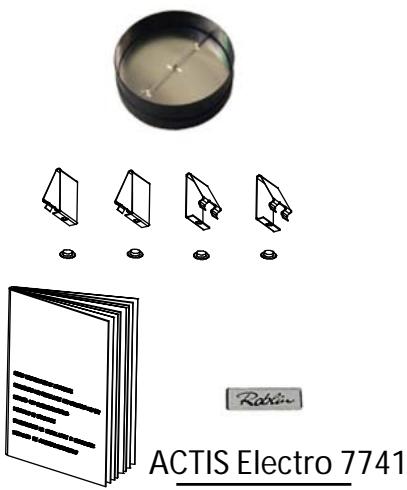

ACTIS Electro 7741 SM

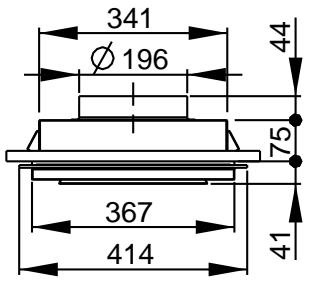

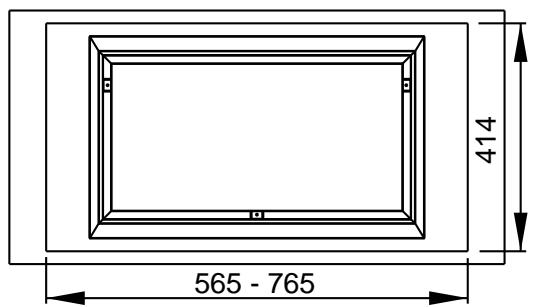

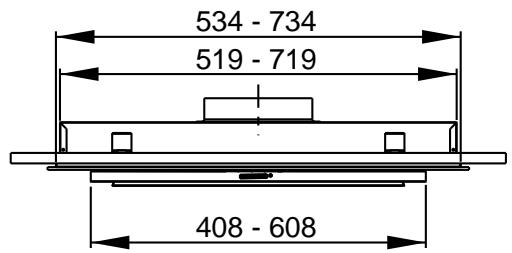

COTE ENCASTREMENT PLANCHER :

725 × 360 mm

Roblin

FRANKE France S.A.S.
