Type de produit	Chariot de jardin
Marque	Hillvert
Modèle	HT-Q.BASS-125G
Dimensions avec poignée	1880 x 570 x 608 mm
Longueur de la poignée	990 mm
Poids	23,95 kg
Volume du bac	125 L
Capacité de charge maximale	350 kg
Diamètre des roues	13 pouces
Alimentation	Aucune, utilisation manuelle
Fonctions principales	Transport et déchargement de charges grâce au bac basculant et à la poignée
Dispositif de blocage	Oui, pour sécuriser le déchargement
Matière principale	Bac en plastique, cadre et essieux métalliques
Pression de gonflage maximale	30 PSI (2,07 bar)
Sécurité de charge	Ne pas dépasser 350 kg, répartir uniformément la charge
Utilisation recommandée	Sur des terrains adaptés aux pneus, éviter les surfaces qui peuvent les endommager
Entretien et nettoyage	Nettoyer avec un chiffon doux et des produits non corrosifs, sécher avant réutilisation
Stockage	Dans un endroit sec et frais, à l'abri de l'humidité et de la lumière directe du soleil
Enfants	Produit non destiné aux enfants, ne convient pas comme jouet
Kit de montage	Vis M8x60, écrous M8, vis M8x20, écrous de roue, rondelles M8/M12, séparateurs de roues
Pièces détachées et réparabilité	Roues, axes, poignée, éléments de fixation (vis, écrous, rondelles)
Documentation	Notice de 11 pages en français, version originale en allemand

FOIRE AUX QUESTIONS - HT-Q.BASS-125G Hillvert

Comment monter le chariot Hillvert HT-Q.BASS-125G ?

Commencez par fixer l'essieu arrière au bac de chargement avec les vis M8x20, rondelles et écrous. Montez ensuite l'unité de blocage, l'essieu avant sur le cadre, puis le cadre sur le bac. Installez les séparateurs de roues, les roues, les rondelles M12 et les écrous de roue. Terminez par la poignée sur l'étrier avec la vis M8x60. Utilisez le kit de montage fourni.

Quelle est la charge maximale que peut supporter ce chariot ?

Le chariot Hillvert HT-Q.BASS-125G supporte une charge maximale de 350 kg. Il est essentiel de répartir la charge uniformément sur toute la surface du bac et de ne jamais placer d'objets sur les bords en plastique.

Comment décharger le chariot ?

Tirez la poignée du dispositif de blocage vers l'extérieur pour libérer le mécanisme de sécurité, puis tirez la poignée vers le haut afin d'incliner le chariot en position de déchargement. Vérifiez que le terrain est stable avant de basculer la benne.

Quelle pression de gonflage recommander pour les pneus ?

La pression de gonflage ne doit pas dépasser 30 PSI (2,07 bar). Une pression trop élevée risquerait d'endommager les pneus ou de compromettre la stabilité de l'appareil.

Ce chariot est-il adapté aux enfants ?

Non, ce chariot n'est pas un jouet et n'est pas destiné aux enfants. Toute utilisation par un enfant doit être évitée, car l'appareil peut présenter des risques de blessure en raison de sa charge et de son mécanisme de basculement.

Comment entretenir et nettoyer le chariot ?

Utilisez un chiffon doux et des produits de nettoyage sans ingrédients corrosifs. Après chaque nettoyage, laissez sécher toutes les pièces avant de réutiliser l'appareil. Stockez-le dans un endroit sec et frais, à l'abri de l'humidité et de la lumière directe du soleil.

Puis-je utiliser ce chariot sur un terrain accidenté ?

Le chariot est conçu pour des surfaces compatibles avec ses pneus. Évitez les terrains qui peuvent endommager les pneus. Vérifiez l'état des roues avant chaque utilisation et ne dépassez pas la charge maximale sur les sols irréguliers.

Quelles sont les dimensions et le poids du chariot ?

Avec la poignée, le chariot mesure 1880 x 570 x 608 mm, sa poignée mesure 990 mm et il pèse 23,95 kg. Le volume du bac est de 125 L et les roues font 13 pouces de diamètre.

Que faire si le chariot ou l'un de ses composants est endommagé ?

Si le produit ou un composant est endommagé, arrêtez immédiatement de l'utiliser. Remplacez la pièce concernée (roue, axe, poignée, fixation) par une pièce de rechange compatible avant toute nouvelle utilisation.

Le chariot est-il livré avec un kit de montage ?

Oui, le kit de montage comprend une vis M8x60, treize écrous M8, des vis M8x20, des écrous de roue, des rondelles M8 et M12, des séparateurs de roues, une entretoise, un support d'essieu avant, un couplage en plastique et un étrier. Suivez la notice pour l'assemblage.

MODE D'EMPLOI HT-Q.BASS-125G Hillvert

Description des paramètres	Valeur de paramètre
Nom du produit	Chariot de jardin
Modèle	HT-Q.BASS-125G
Dimensions avec poignée [mm]	1880x570x608
Longueur de la poignée [mm]	990
Poids [kg]	23,95
Capacité de charge maximale [kg]	350
Volume [L]	125
Diamètre des roues	13"

1. DESCRIPTION GÉNÉRALE

AVANT LA MISE EN SERVICE, LES INSTRUCTIONS D'UTILISATION DOIVENT ÊTRE LUES ET COMPRISES DE FAÇON PRÉCISE.

Pour garantir un fonctionnement durable et fiable de l'appareil, une attention particulière doit être portée à la manipulation et à l'entretien correct, conformément aux instructions données dans ce manuel. Les données techniques et spécifications présentes dans ce manuel sont actuellement en vigueur. Le fabricant se réserve le droit d'apporter des modifications dans le cadre de l'amélioration de la qualité.

ATTENTION! Certaines illustrations, présentes dans cette notice, peuvent différer de la véritable apparence de l'appareil.

La version originale de ce manuel a été rédigée en allemand. Les autres versions sont des traductions de l'allemand.

1. SÉCURITÉ D'EMPLOI

ATTENTION! Lisez attentivement toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions peut entraîner des chocs électriques, des incendies et/ou des blessures graves ou la mort.

Le terme « appareil » ou « produit » dans les avertissements et la description se réfère au chariot de jardin.

• Ne mettez pas plus de 350 kg dans le bac de chargement
  • Le produit n'est pas destiné aux enfants, ce n'est pas un jouet.
• Répartissez la charge de façon uniforme sur toute la surface.
• Ne placez aucun objet sur les bords en plastique.
• Si le produit ou l'un de ses composants est endommagé, arrêtez de l'utiliser.

• N'utilisez pas le chariot sur des surfaces / des terrains qui peuvent endommager les pneus.
  • La pression de gonflage des pneus ne doit pas dépasser 30 PSI (2,07 BAR).

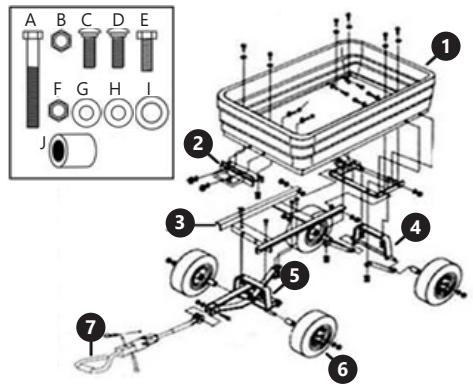

• Description de l'appareil


1. Bac de chargement

2. Dispositif de blocage

3. Cadre

4. Axe arrière

5. Axe avant

6. Roues

7. Poignée

8. Kit de montage

A. Vis M8x60 (x1)
B. Écrou M8 (x13)
C. Vis M8x20 (x4)
D. Vis M8x20 (x4)
E. Vis M8x20 (x4)
F. Écrou de roue (4x)
G. Rondelle M8 (x1)
H. Rondelle M8 (x12)
I. Rondelle M12 (x4)
J. Séparateur de roues

1. Entretoise

2. Support de l'axe avant

3. Couplage en plastique

4. Étrier

5. Préparation et travail avec l'appareil

Montage:

1. Fixez l'axe arrière (4) au bac de chargement (1) à l'aide des éléments de montage (C,H, B). Fixez les entretoises droite et gauche avec la vis M8x20 (2x C), l'écrou (2x H) et les rondelles (2x B).

1. Fixez l'unité de blocage (2) sur le bac de chargement (1) avec la vis M8x20, une rondelle et un écrou (4x D + H + B).

1. Fixez l'axe avant (5) au cadre (3) à l'aide d'une vis M8x20, d'une rondelle et d'un écrou (E + H + B). Fixez ensuite le support (10) sur le cadre (3) avec le kit de montage (E + H + B).

1. Après le montage de l'axe avant, le cadre (3) doit être fixé au bac de chargement en plastique (1) à l'aide de la vis M8x20, de la rondelle et de l'écrou (D + H + B).

1. Lors du montage des roues, installez d'abord les séparateurs de roues (J), puis la roue (6) sur les axes (4/5), puis fixez-les avec une rondelle et un écrou (I + F).

1. Après avoir retourné le chariot sur les roues, fixez la poignée (7) à l'étrier (12) sur le côté du couplage en plastique (11), ceci à l'aide d'une vis, d'une rondelle et d'un écrou (A + G + B).

Conditions d'utilisation

Pour décharger le chariot, tirez la poignée de l'unité de blocage vers l'extérieur, afin de séparer le tuyau en plastique du mécanisme de sécurité. Ensuite, la poignée doit être tirée vers le haut afin que le chariot puisse être incliné vers la position de déchargement.

• N'utilisez que des produits de nettoyage sans ingrédients corrosifs pour nettoyer la surface.
• Après chaque nettoyage, laissez sécher toutes les pièces avant de réutiliser l'appareil.
• Gardez l'appareil dans un endroit sec et frais, à l'abri de l'humidité et du contact direct de la lumière du soleil.
  • Utilisez un chiffon doux pour le nettoyage.
