Tipo di prodotto	Carrello da giardino
Marchio	Hillvert
Modello	HT-Q.BASS-125G
Dimensioni con maniglia	1880 x 570 x 608 mm
Lunghezza della maniglia	990 mm
Peso	23,95 kg
Volume della vasca	125 L
Capacità di carico massima	350 kg
Diametro delle ruote	13 pollici
Alimentazione	Nessuna, utilizzo manuale
Funzioni principali	Trasporto e scarico dei carichi grazie alla vasca ribaltabile e alla maniglia
Dispositivo di blocco	Sì, per assicurare lo scarico
Materiale principale	Vasca in plastica, telaio e assali in metallo
Pressione di gonfiaggio massima	30 PSI (2,07 bar)
Sicurezza del carico	Non superare 350 kg, distribuire uniformemente il carico
Utilizzo consigliato	Su terreni adatti ai pneumatici, evitare superfici che possano danneggiarli
Manutenzione e pulizia	Pulire con un panno morbido e prodotti non corrosivi, asciugare prima del riutilizzo
Conservazione	In un luogo asciutto e fresco, al riparo dall'umidità e dalla luce diretta del sole
Bambini	Prodotto non destinato ai bambini, non adatto come giocattolo
Kit di montaggio	Viti M8x60, dadi M8, viti M8x20, dadi delle ruote, rondelle M8/M12, distanziali per ruote
Pezzi di ricambio e riparabilità	Ruote, assali, maniglia, elementi di fissaggio (viti, dadi, rondelle)
Documentazione	Istruzioni di 11 pagine in francese, versione originale in tedesco

Domande frequenti - HT-Q.BASS-125G Hillvert

Come montare il carrello Hillvert HT-Q.BASS-125G?

Iniziare fissando l'assale posteriore alla vasca di carico con le viti M8x20, le rondelle e i dadi. Montare quindi l'unità di blocco, l'assale anteriore sul telaio, e poi il telaio sulla vasca. Installare i distanziali delle ruote, le ruote, le rondelle M12 e i dadi delle ruote. Terminare con la maniglia sulla staffa con la vite M8x60. Utilizzare il kit di montaggio fornito.

Qual è il carico massimo che può sopportare questo carrello?

Il carrello Hillvert HT-Q.BASS-125G supporta un carico massimo di 350 kg. È essenziale distribuire il carico uniformemente su tutta la superficie della vasca e non posizionare mai oggetti sui bordi in plastica.

Come scaricare il carrello?

Estrarre la maniglia del dispositivo di blocco verso l'esterno per rilasciare il meccanismo di sicurezza, quindi tirare la maniglia verso l'alto per inclinare il carrello in posizione di scarico. Controllare che il terreno sia stabile prima di ribaltare la benna.

Quale pressione di gonfiaggio consigliare per i pneumatici?

La pressione di gonfiaggio non deve superare 30 PSI (2,07 bar). Una pressione troppo alta potrebbe danneggiare i pneumatici o compromettere la stabilità dell'apparecchio.

Questo carrello è adatto ai bambini?

No, questo carrello non è un giocattolo e non è destinato ai bambini. Qualsiasi utilizzo da parte di un bambino deve essere evitato, poiché l'apparecchio può presentare rischi di lesioni a causa del carico e del meccanismo di ribaltamento.

Come mantenere e pulire il carrello?

Utilizzare un panno morbido e prodotti per la pulizia senza ingredienti corrosivi. Dopo ogni pulizia, lasciare asciugare tutte le parti prima di riutilizzare l'apparecchio. Conservarlo in un luogo asciutto e fresco, al riparo dall'umidità e dalla luce diretta del sole.

Posso utilizzare questo carrello su un terreno accidentato?

Il carrello è progettato per superfici compatibili con i suoi pneumatici. Evitare terreni che possano danneggiare i pneumatici. Controllare lo stato delle ruote prima di ogni utilizzo e non superare il carico massimo su terreni irregolari.

Quali sono le dimensioni e il peso del carrello?

Con la maniglia, il carrello misura 1880 x 570 x 608 mm, la sua maniglia misura 990 mm e pesa 23,95 kg. Il volume della vasca è di 125 L e le ruote hanno un diametro di 13 pollici.

Cosa fare se il carrello o uno dei suoi componenti è danneggiato?

Se il prodotto o un componente è danneggiato, smettere immediatamente di utilizzarlo. Sostituire il pezzo interessato (ruota, asse, maniglia, fissaggio) con un ricambio compatibile prima di qualsiasi nuovo utilizzo.

Il carrello viene fornito con un kit di montaggio?

Sì, il kit di montaggio comprende una vite M8x60, tredici dadi M8, viti M8x20, dadi per ruote, rondelle M8 e M12, distanziali per ruote, un distanziale, un supporto per assale anteriore, un accoppiamento in plastica e una staffa. Seguire le istruzioni per l'assemblaggio.

MANUALE UTENTE HT-Q.BASS-125G Hillvert

Parametro | Descrizione	Parametro | Valore
Nome del prodotto	Carretto da giardino
Modello	HT-Q.BASS-125G
Dimensioni (impugnatura inclusa) [mm]	1880x570x608
Lunghezza impugnatura [mm]	990
Peso [kg]	23,95
Capacità di carico massima [kg]	350
Capacità [L]	125
Diametro delle ruote	13"

1. DESCRIZIONE GENERALE

PRIMA DELL'UTILIZZO LEGGERE ATTENTAMENTE E COMPRENDERE LE ISTRUZIONI RIPORTATE IN QUESTO MANUALE.

Affinchè questo dispositivo sia un prodotto affidabile che duri nel tempo leggere accuratamente le seguenti istruzioni d'uso e di manutenzione: le specifiche e i dettagli tecnici riportati in questo manuale sono il risultato di costanti verifiche e aggiornamenti. Il produttore si riserva il diritto di apportare eventuali modifiche al fine di migliorare la qualità del prodotto.

IMPORTANTE! Le immagini contenute in questo manuale sono puramente indicative e potrebbero differire dal prodotto.

La versione originale di questo manuale è in lingua tedesca. Ulteriori versioni sono traduzioni dal tedesco.

2. Norme di sicurezza

ATTENZIONE! Leggere attentamente tutte le istruzioni di sicurezza. La mancata osservanza delle seguenti avvertenze può provocare lesioni gravi o condurre alla morte.

Il termine „dispositivo“ o „prodotto“ riportato nelle avvertenze e nella descrizione del manuale si riferisce al carrello da giardino.

• Il carico massimo consentito è di 350 kg. Non sovraccaricare il carrello.
• Questo prodotto non è un giocattolo. Non adatto ai bambini!
• Distribuire il peso in maniera uniforme su tutta la superficie.
  • Non posizionare nessun oggetto sui bordi di plastica.

• Se il carrello o uno dei suoi componenti è danneggiato, non utilizzarlo!
  • Non utilizzare questo carrello su superfici / terreni che potrebbero danneggiare le ruote.
  • La pressione massima delle ruote non deve eccedere i 30 PSI (2,07 BAR).

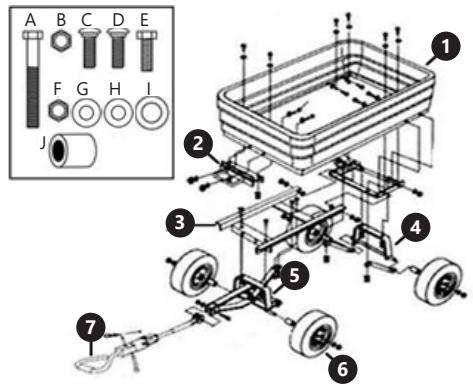

• Descrizione del dispositivo


1. Contenitore

2. Chiusura

3. Telaio

4. Asse posteriore

5. Asse anteriore

6. Ruote

7. Impugnatura

8. Kit di montaggio

A. Vite M8x60 (x1)

B. Dado madre M8 (x13)

C. Vite M8x20 (x4)

D. Vite M8x20 (x4)

E. Vite M8x20 (x4)

F. Dado madre ruota (4x)

G. Rondella M8 (x1)

H. Rondella M8 (x12)

I. Rondella M12 (x4)

J. Separatore ruote

1. Montante

2. Portante asse anteriore

3. Raccordo plastica

4. Cerniera

5. Preparazione all'uso – Utilizzo del dispositivo Assemblaggio:

6. Fissare l'asse posteriore (4) nel contenitore (1) con l'ausilio del kit di montaggio (C, H, B). Fissare il montante sinistro e destro con le viti M8x20 (2x C), i dadi madre (2x H) e le rondelle (2x B).

1. Fissare l'asse anteriore (5) al telaio (3) con l'ausilio della vite M8x20, la rondella e il dado madre (E + H + B). Quindi fissare il supporto (10) al telaio (3) con l'ausilio del set di montaggio (E + H + B).

1. Dopo aver installato l'asse posteriore, fissare il telaio (3) al contenitore di plastica (1) con l'ausilio della vite M8x20, la rondella e il dado madre (D + H + B).

1. Per montare le ruote, per prima cosa installare l'asse (4/5), i separatori (J) e successivamente la ruota (6); quindi serrare con la rondella e il dado madre (I + F).

1. Dopo aver ribaltato il carrello sulle ruote, fissare l'impugnatura (7) con la vite, la rondella e il dado madre (A + G + B) sul lato del raccordo di plastica (11) sulla cerniera (12).

Istruzioni d'uso

Per scaricare il carico, tirare verso l'esterno l'impugnatura, in modo da sbloccare il tubo di plastica dal meccanismo di sicurezza. Successivamente tirare verso l'alto l'impugnatura, in modo da inclinare il carrello per scaricare.

PULIZIA E MANUTENZIONE

• Per la pulizia delle superfici impiegare solo sostanze non corrosive.
- Prima di ogni operazione di pulizia, asciugare bene tutte le parti della macchina prima di utilizzare nuovamente l'apparecchio.
- Conservare l'apparecchio in un luogo fresco e asciutto e lontano dall'esposizione diretta ai raggi solari.
• Per la pulizia utilizzare un panno delicato.
