Typ produktu	Wózek ogrodowy
Marka	Hillvert
Model	HT-Q.BASS-125G
Wymiary z uchwytem	1880 x 570 x 608 mm
Długość uchwytu	990 mm
Waga	23,95 kg
Pojemność zbiornika	125 L
Maksymalna ładowność	350 kg
Średnica kół	13 cali
Zasilanie	Brak, obsługa ręczna
Główne funkcje	Transport i rozładunek ładunków dzięki wywracanemu zbiornikowi i uchwytowi
Mechanizm blokujący	Tak, do zabezpieczenia rozładunku
Główny materiał	Zbiornik z tworzywa sztucznego, rama i osie metalowe
Maksymalne ciśnienie pompowania	30 PSI (2,07 bar)
Bezpieczeństwo obciążenia	Nie przekraczać 350 kg, równomiernie rozłożyć ładunek
Zalecane użytkowanie	Na nawierzchniach odpowiednich do opon, unikać powierzchni, które mogą je uszkodzić
Konserwacja i czyszczenie	Czyścić miękką szmatką i środkami niekorozyjnymi, osuszyć przed ponownym użyciem
Przechowywanie	W suchym i chłodnym miejscu, z dala od wilgoci i bezpośredniego światła słonecznego
Dzieci	Produkt nieprzeznaczony dla dzieci, nie nadaje się jako zabawka
Zestaw montażowy	Śruby M8x60, nakrętki M8, śruby M8x20, nakrętki kół, podkładki M8/M12, przekładki kół
Części zamienne i możliwość naprawy	Koła, osie, uchwyt, elementy mocujące (śruby, nakrętki, podkładki)
Dokumentacja	Instrukcja 11 stron w języku francuskim, wersja oryginalna w języku niemieckim

Często zadawane pytania - HT-Q.BASS-125G Hillvert

Jak zamontować wózek Hillvert HT-Q.BASS-125G ?

Zacznij od zamocowania osi tylnej do zbiornika ładunkowego za pomocą śrub M8x20, podkładek i nakrętek. Następnie zamontuj mechanizm blokujący, oś przednią na ramie, a następnie ramę na zbiorniku. Zamontuj przekładki kół, koła, podkładki M12 i nakrętki kół. Na koniec zamocuj uchwyt na jarzmie za pomocą śruby M8x60. Użyj dołączonego zestawu montażowego.

Jaka jest maksymalna ładowność tego wózka?

Wózek Hillvert HT-Q.BASS-125G wytrzymuje maksymalne obciążenie 350 kg. Ważne jest, aby równomiernie rozłożyć ładunek na całej powierzchni zbiornika i nigdy nie umieszczać przedmiotów na plastikowych krawędziach.

Jak wyładować wózek?

Pociągnij uchwyt mechanizmu blokującego na zewnątrz, aby zwolnić mechanizm bezpieczeństwa, a następnie pociągnij uchwyt do góry, aby przechylić wózek do pozycji wyładunku. Przed przechyleniem skrzyni upewnij się, że podłoże jest stabilne.

Jakie ciśnienie pompowania zalecane jest dla opon?

Ciśnienie pompowania nie powinno przekraczać 30 PSI (2,07 bara). Zbyt wysokie ciśnienie może uszkodzić opony lub zagrozić stabilności urządzenia.

Czy ten wózek jest odpowiedni dla dzieci?

Nie, ten wózek nie jest zabawką i nie jest przeznaczony dla dzieci. Należy unikać używania przez dzieci, ponieważ urządzenie może stwarzać ryzyko obrażeń ze względu na ładunek i mechanizm przechylania.

Jak konserwować i czyścić wózek?

Użyj miękkiej szmatki i środków czyszczących bez składników korozyjnych. Po każdym czyszczeniu osusz wszystkie części przed ponownym użyciem. Przechowuj w suchym i chłodnym miejscu, z dala od wilgoci i bezpośredniego światła słonecznego.

Czy mogę używać tego wózka na nierównym terenie?

Wózek jest przeznaczony do nawierzchni zgodnych z jego oponami. Unikaj terenów, które mogą uszkodzić opony. Przed każdym użyciem sprawdzaj stan kół i nie przekraczaj maksymalnego obciążenia na nierównych podłożach.

Jakie są wymiary i waga wózka?

Z uchwytem wózek ma wymiary 1880 x 570 x 608 mm, jego uchwyt ma 990 mm długości i waży 23,95 kg. Pojemność zbiornika wynosi 125 L, a koła mają 13 cali średnicy.

Co zrobić, jeśli wózek lub jeden z jego elementów jest uszkodzony?

Jeśli produkt lub element jest uszkodzony, natychmiast przestań go używać. Wymień uszkodzoną część (koło, oś, uchwyt, mocowanie) na kompatybilną część zamienną przed ponownym użyciem.

Czy wózek jest dostarczany z zestawem montażowym?

Tak, zestaw montażowy zawiera śrubę M8x60, trzynaście nakrętek M8, śruby M8x20, nakrętki kół, podkładki M8 i M12, przekładki kół, tuleję dystansową, wspornik osi przedniej, plastikowe złącze i jarzmo. Postępuj zgodnie z instrukcją montażu.

INSTRUKCJA OBSŁUGI HT-Q.BASS-125G Hillvert

Opis parametru	Wartość parametru
Nazwa produktu	Wózek ogrodowy transportowy
Model	HT-Q.BASS-125G
Wymiar z uchwytem [mm]	1880x570x608
Długość uchwytu [mm]	990
Ciężar	23,95
Maksymalne obciążenie [kg]	350
Litraż [L]	125
Średnica kół	13"

1. OGÓLNY OPIS

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wygłądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

1. Bezpieczeństwo użytkowania

UWAGA! Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do wózek ogrodowy transportowy.

• Nie należy wkładać do przestrzeni ładunkowej więcej niż 350kg
• Produkt nie jest przeznaczony dla dzieci, nie jest zabawką.
• Rozkładać ciężar ładunku równomiernie na całej powierzchni.
• Nie składować elementów na plastikowych brzegach.
  • W przypadku uszkodzenia lub zniszczenia któregoś z elementów zaprzestać użytkowania.

• Nie używać wózka na powierzchniach/terenach które mogą spowodować uszkodzenia opon.
  • Ciśnienie pompowania opony nie może przekroczyć 30 PSI (2,07 BAR).

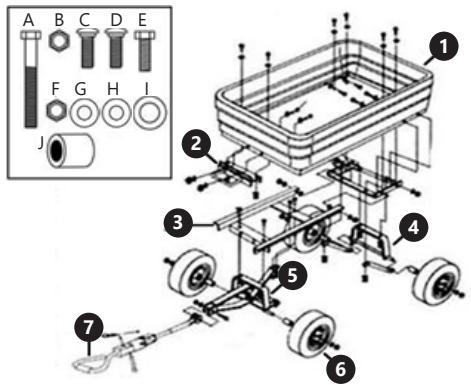

• Opis urządzenia


1. Skrzynia ładunkowa

2. Zespół blokujący

3. Rama

4. Oś tylna

5. Oś przednia

6. Koła

7. Uchwyt

8. Zestaw montażowy

A. Śruba M8x60 (x1)

B. Nakrętka M8 (x13)

C. Śruba zamkowa M8x20 (x4)

D. Śruba zamkowa M8x20 (x4)

E. Śruba M8x20 (x4)

F. Nakrętka do koła (x4)

G. Podkładka M8 (x1)

H. Podkładka M8 (x12)

I. Podkładka M12 (x4)

J. Separator kół

1. Rozpórka

2. Wspornik osi przedniej

3. Plastikowe sprzęgło

4. Jarzmo

5. Przygotowanie do pracy/ praca z urządzeniem Składanie produktu:

6. Przymocować oś tylną (4) do skrzyni ładunkowej (1) za pomocą zestawu montażowego (C, H, B). Zamocować prawą i lewą rozpórkę za pomocą śruby M8x20 (2x C), nakrętki(2x H) i podkładki (2x B).

1. Do skrzyni ładunkowej (1) przykręcić zespół blokujący (2) za pomocą śruby M8x20 wraz z podkładką i nakrętką (4x D+H+B).

1. Oś przednią (5) przymocować do ramy (3) za pomocą śruby M8x20, podkładki i nakrętki (E+H+B). Następnie należy przymocować wspornik(10) do ramy (3) za pomocą zestawu montażowego (E+H+B).

1. Po zamontowaniu osi przedniej ramę (3) należy przymocować do plastikowej skrzyni ładunkowej (1) za pomocą śruby M8x20, podkładki i nakrętki (D+H+B).

1. Podczas montażu kół w pierwszej kolejności na oś (4/5) założyć separatory (J) następnie koło (6) po czym zabezpieczyć podkładką i nakrętką (I+F).

1. Po obróceniu wózka na koła przymocuj uchwyt (7) od strony plastikowego sprzęgła(11) do jarzma (12) za pomocą śruby, podkładki i nakrętki (A+G+B)

Wskazówki użytkowania

W celu pozbycia się ładunku należy pociągnąć uchwyt zespołu blokującego do zewnątrz tak aby uwolnić plastikową rurkę z mechanizmu zabezpieczającego. Następnie należy uchwyt ten pociągnąć do góry tak aby wózek przechylić do pozycji wysypującej ładunek.

Czyszczenie i konserwacja

• Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrących.
• Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
• Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
  • Do czyszczenia należy używać miękkiej ściereczki.
