NÁVOD K OBSLUZE HT-Q.BASS-125G Hillvert

Popis parametru	Hodnota parametru
Název výrobku	Zahradní vozík
Model	HT-Q.BASS-125G
Rozměr s držákem [mm]	1880x570x608
Délka oje [mm]	990
Hmotnost [kg]	23,95
Maximální nosnost [kg]	350
Objem [L]	125
Průměr kol	13"

1. VŠEOBECNÝ POPIS

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PŘEČTĚTE TENTO NÁVOD A SNAŽTE SE JEJ POCHOPIT.

Pro zajištění dlouhého a spolehlivého fungování zařízení provádějte pravidelný servis a údržbu v souladu s pokyny uvedenými v tomto návodu. Technické údaje a specifikace uvedené v návodu k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny pro zvýšení kvality.

POZOR! Obrázky v tomto návodu jsou ilustrační. V některých detailech se od skutečného vzhledu stroje mohou lišit.

Originálním návodem je německá verze návodu. Ostatní jazykové verze jsou překladem z německého jazyka.

1. Bezpečnost používání

POZNÁMKA! Přečtěte si tento návod včetně všech bezpečnostních pokynů. Nedodržování návodu a pokynů může vést k úrazu elektrickým proudem, požáru a/nebo těžkému úrazu nebo smrti.

Pojem „zařízení“ nebo „výrobek“ v bezpečnostních pokynech a návodu se vztahuje na zahradní vozík.

• Nepřekračujte hmotnost zátěže 350 kg
• Výrobek není určen pro děti, není hračka.
- Hmotnost zátěže rozložte rovnoměrně na celé ploše korby.
- Neskladujte na plastových bočnicích.
• V případě poškození nebo zničení některé součásti, přestaňte používat.
- Vozík nepoužívejte na povrchu/v terénu, kde se mohou poškodit pneumatiky.
- Tlak nafoukané pneumatiky nesmí překročit 30 PSI (2,07 BAR).

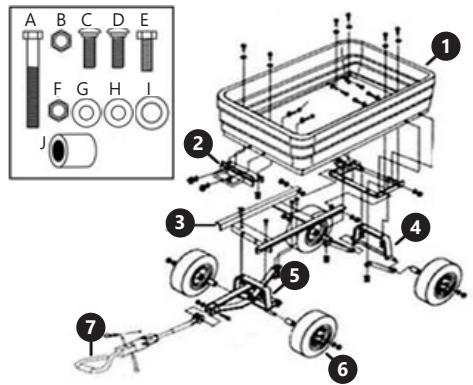

1. Popis zařízení


1. Korba

2. Blokovací systém

3. Rám

4. Zadní náprava

5. Přední náprava

6. Kola

7. Oj

8. Montážní sada

A. Šroub M8x60 (x1)
B. Matice M8 (x13)
C. Šroub M8x20 (x4)
D. Šroub M8x20 (x4)
E. Šroub M8x20 (x4)
F. Matice na kola (4x)
G. Podložka M8 (x1)
H. Podložka M8 (x12)
I. Podložka M12 (x4)
J. Separační podložka na kola

1. Rozpěrná tyč

2. Nosník přední nápravy

3. Plastová spojka

4. Třmen

5. Příprava k práci/ práce s vozíkem

Poskládání vozíku:

1. Zadní nápravu (4) připevněte ke korbě (1) pomocí montážní sady (C, H, B). Pravou a levou rozpěrnou tyč připevněte pomocí šroubu M8x20 (2x C), matice (2x H) a podložky (2x B).

1. Na korbu (1) přišroubujte blokovací systém (2) pomocí šroubu M8x20, podložky a matice (4x D+H+B).

1. Přední nápravu (5) připevněte k rámu (3) pomocí šroubu M8x20, podložky a matice (E+H+B). Pak připevněte nosník 10) k rámu (3) pomocí montážní sady (E+H+B).

1. Po namontování přední nápravy připevněte rám (3) k plastové korbě (1) pomocí šroubu M8x20, podložky a matice (D+H+B).

1. Při montáži kol nejprve nasadťe na nápravu (4/5) separační podložky (J) potom kolo (6) a zajistěte podložkou a maticí (I+F).

1. Po otočení vozíku na kola připevněte oj (7) na straně plastové spojky (11) k třmenu (12) pomocí šroubu, podložky a matice (A+G+B).

Pokud chcete složit zátěž potáhněte úchyt blokovacího systému k sobě tak, abyste uvolnili plastovou trubku zabezpečovacího mechanismu. Pak tento úchyt nadzvedněte tak, abyste zvedli korbu vozíku do polohy vysypání zátěže.

• K čištění povrchu používejte výhradně prostředky neobsahující žíravé látky.
- Po každém čištění je nutno všechny prvky dobre osušit, než bude zařízení opět použito.
- Zařízení skladujte na suchém a chladném místě, chráněném proti vlhkosti a přímému slunečnímu svitu.
• K čištění používejte měkký hadřík.
