Type de produit	Thermostat programmable / programmateur centralisé avec fonction thermostat de zone
Marque	DELTA DORE
Modèle	DELTA 620 Master
Fonctions principales	Programmation hebdomadaire Confort/Arrêt, modes chauffage, rafraîchissement ou arrêt, change over, thermostat de zone, télécommande radio
Affichage	Jour, température ambiante, mode en cours, profil journalier, témoin d'usure des piles
Réglages	Touches + / - pour connaître ou modifier la température de consigne, régler l'heure et programmer les créneaux
Alimentation	2 piles alcalines 1,5 V type LR03, autonomie supérieure à 1 an
Fréquence radio	868 MHz, classe 1, norme EN 300 220
Portée radio	50 à 300 mètres en champ libre, variable selon l'installation et l'environnement électromagnétique
Dimensions du boîtier	128 x 85 x 31 mm
Température de fonctionnement	0 °C à +40 °C
Température de stockage	-10 °C à +70 °C
Indice de protection	IP30
Isolation	Classe III
Installation	Fixation murale, sur boîte d'encastrement ou sur support escamotable; hauteur recommandée 1,5 m
Environnement	Installation en milieu normalement pollué
Compatibilité	Boîtier technique DELTA DORE avec association radio
Sécurité	Conforme aux directives R&TTE 1999/5/CE; isolement classe III
Entretien et nettoyage	Nettoyer avec un chiffon sec, ne pas utiliser de solvants
Piles / pièces remplaçables	Piles alcalines LR03; programmation conservée environ 1 minute lors du remplacement

FOIRE AUX QUESTIONS - DELTA 620 Master DELTA DORE

Comment régler l'heure et le jour sur le DELTA 620 Master ?

Retirez la languette de protection des piles, puis utilisez les touches + ou -. Chaque passage à 24h00 permet de changer de jour. Un appui bref avance par pas d'une minute, un appui maintenu active l'avance rapide.

Comment associer le programmateur au boîtier technique ?

Sur le boîtier technique, appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis appuyez 6 fois sur T1 pour faire clignoter les 6 voyants. Sur le programmateur, appuyez sur la touche MODE pendant 5 secondes jusqu'à afficher CnF, relâchez, puis appuyez brièvement sur + ou -. Vérifiez que les voyants ne clignotent plus.

Comment associer la fonction thermostat de zone à une voie du boîtier technique ?

Sur le boîtier technique, appuyez sur T1 jusqu'à ce que le voyant LED 1 clignote, puis sélectionnez la voie concernée. Sur le programmateur, appuyez sur la touche ⏻ pendant 5 secondes jusqu'à CnF, relâchez, appuyez brièvement sur + ou -. Vérifiez que le voyant ne clignote plus, puis testez avec tESt.

Comment supprimer l'association radio du programmateur ?

Sur le boîtier technique, faites clignoter les 6 voyants simultanément, puis appuyez 10 secondes sur la touche T2 jusqu'à ce que les voyants s'arrêtent de clignoter.

Comment programmer les plages Confort et Arrêt ?

Maintenez la touche MODE pour accéder à la programmation. Le programme du 1er jour apparaît et le premier créneau horaire clignote. Appuyez sur + pour une heure de Confort ou sur - pour une heure d'Arrêt, puis validez avec la touche Ⓤ pour passer au jour suivant.

Que faire quand le témoin de piles s'allume ?

Changez les piles rapidement, vous disposez d'environ 1 minute pour conserver la programmation. Utilisez deux piles alcalines 1,5 V LR03. Ne laissez jamais des piles usées dans l'appareil.

Comment modifier l'heure après l'installation ?

Maintenez la touche Ⓛ pour accéder à la programmation, puis appuyez 7 fois sur la touche Ⓔ pour arriver au réglage de l'heure. Réglez avec + ou -, puis validez brièvement avec Ⓤ.

Quels sont les modes de fonctionnement disponibles ?

Le programmateur propose le mode chauffage, le mode rafraîchissement et l'arrêt du système. Vous les sélectionnez avec la touche Mode. Il intègre aussi la fonction thermostat de zone et la programmation hebdomadaire.

Quelle est la portée radio du DELTA 620 Master ?

La portée radio est de 50 à 300 mètres en champ libre, à 868 MHz, classe 1, selon la norme EN 300 220. Elle peut être réduite par les structures et l'environnement électromagnétique.

Où installer le programmateur ?

Installez-le à 1,5 m de hauteur dans un endroit accessible. Il peut être fixé au mur, sur une boîte d'encastrement ou posé sur un meuble grâce à son support escamotable. Évitez les obstacles qui atténuent les ondes radio.

MODE D'EMPLOI DELTA 620 Master DELTA DORE

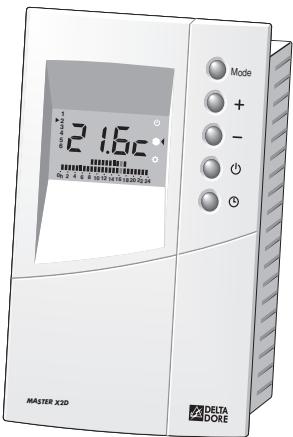

Programmateur centralisé

DELTA DORE

CE

Appareil conforme aux exigences des directives R&TTE 1999/5/CE

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

1. Présentation et utilisation

Le programmateur centralisé assure le change over du système et la programmation du chauffage ou du raffraîchissement. Il intègre également la fonction thermostat de zone.

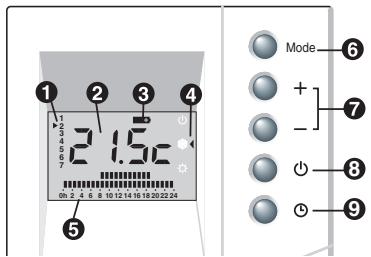

① Affichage du jour en cours
② Affichage de la température ambiante
③ Témoin d'usure des piles
④ Mode en cours (Arrêt, Eté ou Hiver)
⑤ Profil du programme journalier (Confort ou Arrêt)
⑥ Touche Mode. Elle permet de sélectionner le mode chauffage ⚙, le mode raffraîchissement ⚙ ou l'arrêt ⏻ du système.
⑦ Touches de modification

• un appui bref sur l'une des touches permet de connaître la température de consigne,
• un appui long sur l'une des touches permet de modifier la température de consigne.

⑧ Marche / Arrêt de la fonction thermostat

⑨ Touche Programmation, un appui bref sur la touche permet d'activer ou désactiver la fonction programmation.

2. Installation

2.1 Emplacement

Il est indispensable de bien placer le programmateur. La hauteur recommandée est de 1,5 m dans un endroit accessible. La propagation des ondes radioélectriques est réfléchie et atténuée par les structures rencontrées.

2.2 Fixation murale

Le programmateur centralisé peut être fixé au mur ou sur une boîte d'encastrement en utilisant les trous repérés ①. Pour le fixer, vous devez séparer l'appareil de son socle comme indiqué.

2.3 Mise sur support

En faisant pivoter le support escamotable situé sous le boîtier, vous pouvez poser l'appareil sur un meuble.

3.1 Première Mise sous tension

L'appareil est livré avec des piles.

Pour le mettre en service, vous devez retirer la languette de protection.

Séparez l'appareil de son socle pour accéder au compartiment piles, puis enlevez la languette. L'affichage clignote.

Vous devez régler l'heure pour stopper le clignotement.

3.2 Réglage de l'heure

Le réglage de l'heure et du jour s'effectue avec les touches + ou -. Chaque passage à 24h00 permet de changer de jour.

Appui bref : Avance au pas de 1 minute

Appui maintenu : Avance rapide

4. Association du programmateur

Pour associer le programmateur au boitier technique :

• sur le boîtier technique, appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis, par appuis successifs sur la touche T1 (6 fois), faites clignoter les 6 voyants simultanément.
• sur le programmateur, appuyez sur la touche MODE pendant 5 secondes jusqu'à afficher CnF. Relâchez.
• appuyez brièvement sur la touche + ou -,
• sur le boîtier technique, vérifiez que les voyants ne clignotent plus. Le programmateur est associé au boîtier technique.

5. Association de la fonction thermostat de zone

Pour associer la fonction thermostat de zone, à l'une des voies du boîtier technique :

• Sur le boîtier technique, appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis par appui sur la touche T1, faites clignoter la voie concernée.
• Sur le programmateur, appuyez sur la touche ⏻ pendant 5 secondes jusqu'à afficher CnF. Relâchez.
• appuyez brièvement sur la touche + ou -,
• sur le boîtier technique, vérifiez que le voyant ne clignote

plus. La fonction thermostat est associée à la voie concernée du boîtier technique.

• sur le programmateur, appuyez sur la touche ⏻, l'ecran affiche tESt, appuyez sur la
  touche + ou - pour vérifier le bon fonctionnement,
• sur le boîtier technique, la transmission est correcte si le voyant de la voie concernée clignote.
• Sur le programmateur, appuyez sur la touche ⏻ pour sortir du mode association.

6. Supprimer l'association radio du programmateur

Si vous souhaitez supprimer l'association :

- sur le boîtier technique, appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis, par appuis successifs sur la touche T1, faites clignoter les 6 voyants simultanément. Appuyez 10 secondes sur la touche T2 jusqu'à ce que les voyants s'arrêtent de clignoter.

7. Supprimer l'association de la fonction thermostat de zone

Si vous souhaitez supprimer l'association de la fonction thermostat de zone :

- sur le boîtier technique, appuyez sur la touche T1 jusqu'à ce que le voyant LED 1 clignote, puis, par appuis successifs sur la touche T1, faites clignoter la voie concernée. Appuyez 10 secondes sur la touche T2 jusqu'à ce que les voyants s'arrêtent de clignoter.

8. Programmation

Maintenez appuyée la touche Ⓜ pour accéder à la programmation.

Le programme attribué au 1er jour apparaît. Le 1er créneau_horaire clignote.

- Appuyez sur ⊕ pour 1 heure de Confort ou ⊖ pour 1 heure d'Arrêt (Passage au créneau suivant)

Répétez l'opération pour chaque créneau horaire

Appuyez brièvement sur Ⓤ pour valider et passer au jour suivant. Répétez les opérations pour chaque jour.

La validation de la programmation du 7 ^ème jour permet d'accéder au réglage de l'heure.

Un nouvel appui bref sur Ⓤ permet de sortir du mode programmation.

Note : pendant la programmation le système est en arrêt.

9. Changer les piles

Le témoin d'usure + s'allume, ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles ayant coulé).

Vous disposez d'environ 1 minute pour mettre en place les nouvelles piles tout en conservant votre programmation.

10. Modifier l'heure

Maintenez appuyée la touche Ⓛ pour accéder à la programmation.

Puis appuyez 7 fois sur la touche Ⓔ pour accéder au réglage de l'heure.

Pour régler l'heure, appuyez sur les touches + ou -.

Appuyez brièvement sur Ⓤ pour valider le réglage de l'heure et sortir du mode programmation.

Chaque passage à 24h00 vous permet de changer de jour.

Appui bref : Avance au pas de 1 minute

Appui maintenu : Avance rapide

11. Caractéristiques

• Alimentation par 2 piles alcalines 1,5V de type LR03 (autonomie supérieure à 1 an)
• Fréquence d'émission 868 MHz, classe 1, Norme EN 300 220
• Portée radio de 50 à 300 mètres en champ libre variable en fonction des équipements associés (portée pouvant être altérée en fonction des conditions d'installation et de l'environnement électromagnétique)
• Température de fonctionnement : 0 à +40°C
• Température de stockage : -10 à +70°C
• Boîtier d'ambiance : 128 x 85 x 31 mm
• Fixation murale ou sur socle
• Indice de protection : IP 30
• Isolement classe III
• Installation en milieu normalement pollué
• Dispositif de télécommande radio

DELTA 620 Master
