MANUAL DE USUARIO DELTA 620 Master DELTA DORE

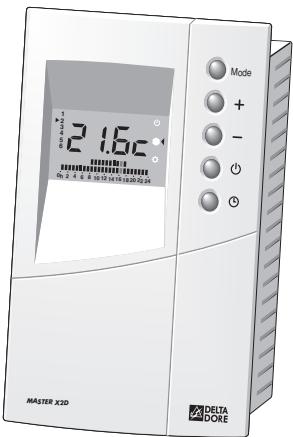

Programador centralizado

DELTA DORE

CE

Aparato conforme a las exigencias de las directiva R&TTE 1999/5/CE.

Debido a la evolución de las normas y del material, las características indicadas en el texto y las imágenes de este documento solamente nos comprometen previa confirmación por nuestros servicios.

1. Presentación y utilización

El programador centralizado le permite conmutar el sistema y programar la calefacción o el aire acondicionado.

También integra la función de termostato de zona.

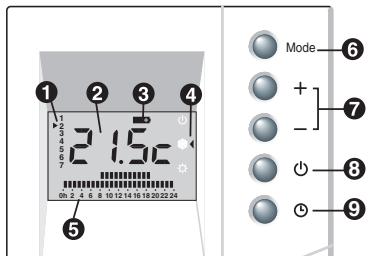

① Visualización del día en curso
② Visualización de la temperatura ambiente
③ Testigo de desgaste pilas
4 Modo en curso (Paro, Verano o Invierno)
⑤ Perfil del programa diario (Confort o Paro)
⑥ Tecla Mode: permite seleccionar el modo calefacción ⚙, aire acondicionado ✉ o paro ⏻ del sistema.
⑦ Teclas de cambio

• una pulsación corta sobre una de las teclas permite conocer la temperatura de consigna;
• una pulsación larga, permite cambiar la temperatura de consigna.

⑧ Marcha / Paro de la función termostato

⑨ Tecla Programación: una pulsación corta de la tecla permite activar o desactivar la función programación.

2. Instalación

2.1 Emplazamiento

Es imprescindible colocar el programador en un lugar adecuado. La altura recomendada es de 1,5 m, en un lugar de fácil acceso.

La propagación de las ondas radioeléctricas se refleja y se ve atenuada por las estructuras encontradas.

2.2 Fijación en pared

El programador centralizado puede fijarse directamente en la pared o en una caja de empotrar utilizando los agujeros indicados ①. Para fijarlo, debe separar el aparato de la base, tal como se muestra.

2.3 Colocación sobre soporte

Haciendo girar el soporte plegable situado debajo de la caja puede colocar el aparato sobre un mueble.

3. Puesta en servicio

3.1 Primer encendido

El aparato se entrega con pilas.

Para ponerlo en servicio debe retirar la lengüeta de protección.

Separe el aparato de su base para acceder al compartimento de las pilas y retire la lengüeta. La pantalla parpadea.

Para detener el parpadeo debe ajustar la hora.

El ajuste de la hora y de la fecha se realiza con las teclas + o -.

Cada vez que supere las 24.00 h le permite cambiar de día.

Pulsación corta: avance minuto por minuto.

Pulsación larga: avance rápido.

4. Asociación del programador

Para asociar el programador centralizado al receptor:

• en el receptor,
  pulse la tecla T1 hasta que el LED 1 parpadee. A continuación, realice pulsaciones sucesivas en la tecla T1 (6 veces) hasta que los 6 LEDs parpadeen a la vez.
• en el programador, pulse la tecla MODE durante 5 segundos hasta visualizar CnF. Deje de pulsar.
• realice un pulsación corta en la tecla + o -,
• en el receptor, compruebe que los LEDs han dejado de parpadear.

El programador está-asociado al receptor.

5. Asociación de la función termostato de zona

Para asociar la función termostato de zona a una de las vías del receptor:

• En el receptor, pulse la tecla T1 hasta que el LED 1 parpadee. A continuación, realice pulsaciones sucesivas en la tecla T1 hasta que la vía correspondiente parpadee.
• En el programador, pulse la tecla paro durante 5 segundos hasta visualizar CnF. Deje de pulsar.
• realice un pulsación corta en la tecla + o -,
• en el receptor, compruebe que el LED ha dejado de parpadear. La función termostato está asociada a la vía correspondiente del receptor.
• en el programador, pulse la tecla ⏻. Cuando aparezca tESt en la pantalla, pulse la tecla + o - para comprobar que el funcionamiento es correcto,
• en el receptor, la transmisión se realiza correctamente si el LED de la vía correspondiente parpadea.
• En el programador, pulse la tecla ⏻ para salir del modo asociación.

6. Suprimir la asociación radio del programador

Si desea suprimir la asociación:

- en el receptor, pulse la tecla T1 hasta que el LED 1 parpadee. A continuación, realice pulsaciones sucesivas en la tecla T1 hasta que los 6 LEDs parpadeen a la vez. Pulse 10 segundos la tecla T2 hasta que los LEDs dejen de parpadear.

7. Suprimir la asociación de la función termostato de zona

Si desea suprimir la asociación de la función termostato de zona:

- en el receptor, pulse la tecla T1 hasta que el LED 1 parpadee. A continuación, realice pulsaciones sucesivas en la tecla T1 hasta que la vía correspondiente parpadee. Pulse 10 segundos la tecla T2 hasta que los LEDs dejen de parpadear.

8. Programación

Para ir a la programación, mantenga pulsada la tecla Mode.

Aparece el programa asignado al 1 ^er día.

La primera franja horaria parpadea.

- Pulse ⊕ para 1 hora de Confort o ⊖ para 1 hora de Paro (paso a la siguiente franja horaria).

Repita la operación para cada franja horaria.

Para validar y pasar al menú siguiente realice una pulsación corta Ⓤ.

Repita dichas operaciones para cada uno de los días. La validación de la programación del 7° día le permite acceder al ajuste de la hora.

Para salir del modo programación pulse brevemente 📁.

Nota: durante la programación el sistema está parado.

9. Cambiar las pilas

El testigo de desgaste de las pilas + se enciende. No deje las pilas gastadas dentro

del aparato (la garantía no cubre los daños provocados por las pérdidas de líquido de éstas).

Dispone de alrededor de 1 minuto para colocar las pilas nuevas sin perder la programación.

11. Características

• Alimentación por 2 pilas alcalinas 1,5 V de tipo LR03 (autonomía superior a 1 año).
• Frecuencia de emisión 868 MHz, clase 1, Norma EN 300220.
• Alcance radio de 50 a 300 metros en campo libre, variable según los equipamientos asociados (el alcance puede verse perturbado en función de las condiciones de instalación y del entorno electromagnético).
• Temperatura de funcionamiento: 0 a +40° C.
• Temperatura de almacenaje: -10 a +70° C.
• Caja de ambiente: 128 x 85 x 31 mm.
• Fijación en pared o en base.
• Índice de protección: IP 30.
• Aislamiento: clase III.
• Instalación en un medio con nivel de contaminación normal.
• Dispositivo de telemando radio.
