DELTA 620 BT - Caja electrónica DELTA DORE - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato DELTA 620 BT DELTA DORE en formato PDF.
| Tipo de producto | Receptor radio para sistema de calefacción / climatización por ventilación |
| Marca | DELTA DORE |
| Modelo | DELTA 620 BT |
| Alimentación | 230 V ±10%, 50 Hz |
| Consumo | 4 VA |
| Clase de aislamiento | Clase II |
| Frecuencia de recepción | 868 MHz |
| Alcance radio | 100 a 300 m en campo libre, según equipos asociados |
| Número de zonas controladas | 6 zonas con registros |
| Emisores asociables por vía | Hasta 8 (1 termostato + 7 detectores de apertura) |
| Entrada de sonda limitadora | CTN 10kΩ a 25°C |
| Rango de medición de la sonda | -30°C a +150°C |
| Salidas para registros | 6 contactos de conmutación, 1 A, 230 V |
| Salidas de control | 3 contactos de trabajo no alimentados, 5 A, 230 V (control conmutador y marcha/paro Split) |
| Entrada de alimentación de registros | 24 V~ a 230 V~ |
| Dimensiones (Ancho x Alto x Fondo) | 180 x 130 x 60 mm |
| Temperatura de funcionamiento | 0 a +40°C |
| Temperatura de almacenamiento | -10 a +70°C |
| Índice de protección | IP30 |
| Normativa | Conforme a directivas R&TTE 1999/5/CE y norma radio EN 300 220 |
| Instalación | Fijar a cierta altura, mantener separación mínima de 10 cm entre la antena y elementos conductores |
| Sonda suministrada | Tipo aplique, con abrazadera para tubos de hasta 1½" |
| Mantenimiento y limpieza | No requiere mantenimiento específico; limpiar el exterior con un paño seco |
| Seguridad | Instalación en ambiente con nivel de contaminación normal; microcorte tipo 1.C |
Preguntas frecuentes - DELTA 620 BT DELTA DORE
Preguntas de los usuarios sobre DELTA 620 BT DELTA DORE
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Caja electrónica en formato PDF gratis! Encuentra tus instrucciones DELTA 620 BT - DELTA DORE y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. DELTA 620 BT de la marca DELTA DORE.
MANUAL DE USUARIO DELTA 620 BT DELTA DORE
Emplazamiento y fijación de la sonda 13
Ajuste de las temperaturas limitadoras 13
Conexión 14
Asociar un emisor de radio 15
Asociar un termostato de zona 15
Asociar un programador central 15
Asociar la función termostato de zona del programador central ..... 16
Asociar un detector de apertura 16
Comprobar la transmisión radio 17
Suprimir la asociación radio 17
Características técnicas 18
Solución de problemas 18
Este sistema no es compatible con los productos que utilizan la transmisión radio por la misma banda de frecuencia (868 MHz) con modo de emisión permanente (auriculares, altavoces sin hilo ...).
Descripción

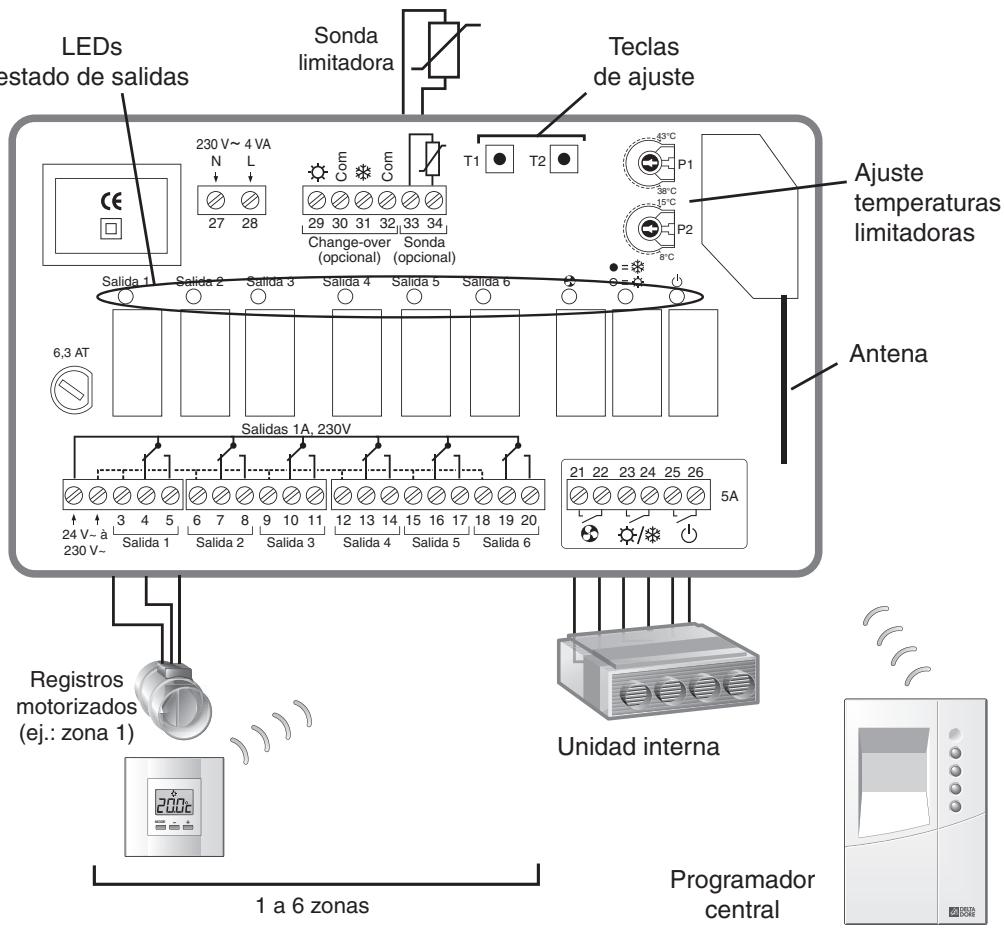

Este receptor ha sido pensado para un sistema de calefacción / climatización por ventilación.
Permite controlar hasta 6 zonas equipadas con registros.
Recibe las órdenes de los termostatos de zona que le han sido asociados.
La asociación de detectores de apertura al receptor permite a este último detener el registro y la calefacción (o la climatización) de la zona cuando el detector de dicha zona esté abierto.
Un programador central (programación semanal) controla los modos Caliente y Frío en todas las zonas.
El programador central también integra una función de termostato de zona.
Instalación

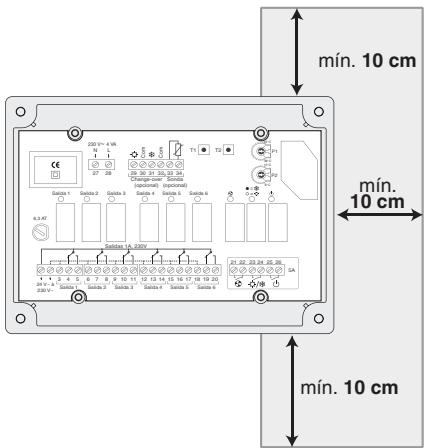

El receptor debe colocarse a cierta altura. La antena de recepción se encuentra en la parte derecha del receptor. Asegúrese de que existe una separación de como mínimo 10 cm entre la antena y cualquier elemento conductor (cables eléctricos, cuadro eléctrico, superficie metálica).
Emplazamiento y fijación de la sonda
La sonda suministrada es de tipo aplique.
Se utiliza para medir la temperatura de la superficie de las tuberías.
Puede utilizarse en un rango de medidas comprendido entre -30° C y +150° C y la versión estándar está equipada con un elemento de medición CTN 10k☐.
La sonda incluye una abrazadera para el montaje en tuberías de hasta 1 ½ ".
Debe instalarse justo antes de la batería de recambio de la unidad interna.
Para una correcta medición de la temperatura, aplique la grasa térmica de la jeringa entre la sonda y el tubo.
Ajuste de las temperaturas
Para evitar emisiones de aire no deseadas, ajuste la temperatura de la sonda del tubo de llegada de líquido termofluido. Si no se supera dicha temperatura, no se activará la emisión de aire.
P1: ajuste de la temperatura de calefacción (ajuste de fábrica: 40° C aproximadamente).
P2: ajuste de la temperatura de climatización (ajuste de fábrica: 11° C aproximadamente).
Conexión

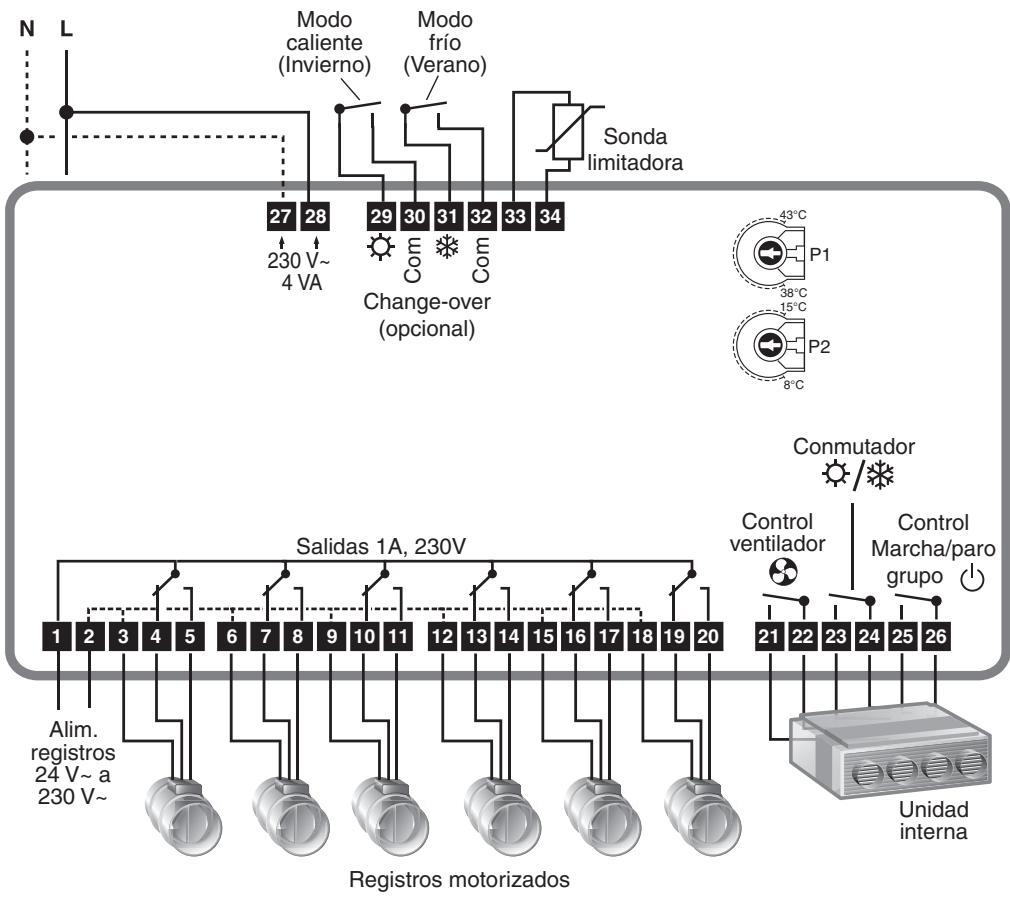

Por motivos de claridad, sólo debe tenerse en cuenta el principio de los esquemas. No contienen las protecciones y otros accesorios exigidos por las normas.
