CALYBOX 320 WT - Thermostat programmable DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat connecté pour gestion de chauffage
Caractéristiques techniques principales	Compatible avec les systèmes de chauffage électrique et à eau chaude
Alimentation électrique	230 V AC
Dimensions approximatives	85 x 85 x 35 mm
Poids	250 g
Compatibilités	Compatible avec les systèmes de chauffage Delta Dore et autres marques
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	Max 16 A
Fonctions principales	Programmation hebdomadaire, contrôle à distance via application mobile
Entretien et nettoyage	Nettoyer avec un chiffon doux, ne pas utiliser de produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Delta Dore
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales	Installation facile, nécessite une connexion Wi-Fi pour les fonctionnalités avancées

FOIRE AUX QUESTIONS - CALYBOX 320 WT DELTA DORE

Comment réinitialiser le CALYBOX 320 WT ?

Pour réinitialiser le CALYBOX 320 WT, appuyez et maintenez le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi le CALYBOX 320 WT ne se connecte-t-il pas à mon réseau Wi-Fi ?

Assurez-vous que le mot de passe de votre réseau Wi-Fi est correct et que le CALYBOX 320 WT est à portée du routeur. Vérifiez également que le réseau n'utilise pas de filtrage d'adresse MAC.

Comment vérifier la température ambiante sur le CALYBOX 320 WT ?

La température ambiante est affichée sur l'écran principal de l'appareil. Si l'affichage ne s'affiche pas, vérifiez que l'appareil est correctement alimenté.

Le CALYBOX 320 WT ne répond pas, que faire ?

Essayez de débrancher l'appareil, attendez 30 secondes, puis rebranchez-le. Si le problème persiste, envisagez de le réinitialiser.

Comment mettre à jour le firmware du CALYBOX 320 WT ?

Pour mettre à jour le firmware, connectez-vous à l'application associée et recherchez les mises à jour disponibles. Suivez les instructions à l'écran pour effectuer la mise à jour.

Quelle est la portée maximale du CALYBOX 320 WT ?

La portée maximale du CALYBOX 320 WT en intérieur est d'environ 30 mètres, mais cela peut varier en fonction des obstacles et des interférences.

Comment configurer le calendrier de chauffage sur le CALYBOX 320 WT ?

Pour configurer le calendrier de chauffage, accédez au menu 'Programmation' dans l'application ou sur l'écran de l'appareil et suivez les instructions pour définir les horaires de chauffage.

Que faire si le CALYBOX 320 WT émet un bruit anormal ?

Si vous entendez un bruit anormal, vérifiez que l'appareil est bien installé et qu'il n'y a pas d'objets bloquant le ventilateur. Si le bruit persiste, contactez le service client.

Le CALYBOX 320 WT consomme-t-il beaucoup d'énergie ?

Le CALYBOX 320 WT est conçu pour être économe en énergie. La consommation dépend de l'utilisation et des réglages de température. Vérifiez les spécifications pour plus de détails.

Comment désactiver l'alarme du CALYBOX 320 WT ?

Pour désactiver l'alarme, accédez au menu 'Paramètres' et désactivez l'option d'alerte sonore. Vous pouvez également régler le volume de l'alarme dans ce menu.

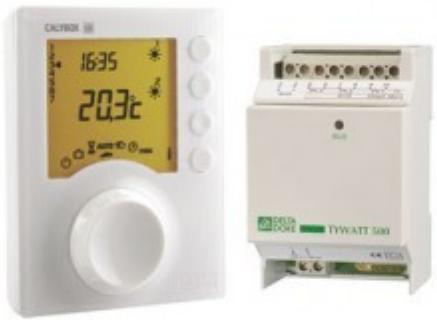

MODE D'EMPLOI CALYBOX 320 WT DELTA DORE

Gestionnaire d'énergie domotique pour PAC ou PRE - 2 zones

6050452 - CALYBOX 320 WT -

Avantages

• La fonction thermostat intégrée au boîtier d'ambiance permet de contrôle directement un PRE ou une PAC
• Des protections spécifiques sont prévues pour entrenir et préserver les pompes à chaleur :
  . fonction anti-court cycle et besoin de la base de temps pour limiter les sollicitations de la PAC,
  . délestage en dernier recours avec vérification de la puissance disponible
• 1 sortie est paramétrable en change-over pour utilisation avec une PAC réversible
• La transmission radio X2D intégrée au boîtier d'ambiance facile les applications domotiques :
  . l'association avec une sonde radio extérieure optimise les remontées en température et permet également de rafraîchir l'habitation par la gestion de la sur-ventilation nocturne via la VMC,
  . l'association avec des détecteurs d'ouverture permet de ne pas chauffer inutillement une zone où la fenêtre est ouverte,
  . l'association avec une centrale d'alarme radio X2D permet de passer automatiquement le chauffage d'1 zone en economique lorsque l'alarme est activée et toujours,
• La programmation journalière ou hebdomadaire, au 14 d'heure, à la 12 heures ou à l'heure optimise l'adaptation aux horaires de l'utilisateur
• La visualisation en chiffres du créneau horsaire de

programmation evite les erreurs
- Le verrouillage de la programmation constitue une garantie contre les mauvaises manipulations
- Le délestage sur 3 ou 4 voies dont 1 voie à délester en dernier recours permet de faire face aux sur-consommations instantanées sans disjonction ni perte de comport
- Le Bus non polarisé simplifie le câblage entre le boîtier d'ambiance et le boîtier modulaire
- La détction automatique d'inversion de câblage garantit la bonne de mise en oeuvre de l'installation
- La compatibilité avec le MINOR 500 optimise l'utilisation avec un PRE
- la sortie ECS configurable en 4ème sortie Fil Pilote permet d'augmenter la performance du délestage
- Les 3 façons

d'interr compromise manuellement le programme permettent de s'adapter aux situations exceptionnelles sans modifier les programmes: . interruption permanente par la molette, . interruption sur 1 zone avec retour automatique au programme configurable de 15 minutes à 72 heures, . interruption sur toutes les zones avec retour automatique au programme configurable de 1 à 365 jours en cas d'absence - La molette, le grand écran et le menu contextual garantissent la simplicité et la convivialité - Le design moderne et épure s'intègre dans tous les types de decoration

Fonctions

• Programmation journalière ou hebdomadaire 2 zones
• Gestionnaire d'énergie avec indicateur de consommation détaillée
• Régulation en température de la zone 1 contrôle une PAC avec un plancher chauffant rafraîchissant ou un PRE
• Déroration temporisée de zone de 15 minutes à 72 heures
• Absence programmable de 1 à 365 jours
• Déroration permanente par molette

• Verrouillage des programmes et des consignes

• Délestage monophasé
  cascadocyclique® sur 3 ou 4 voies en monophasé
  (phase par phase en triphase) avec sélection d'1 voie à délester en dernier recours + ECS

• Détection
  d'inversion de
  câblage phase/Fil
  Pilot
• Optimisation des remontées en température (avec option sonde
  extérieure Radio - ref. 6300036) -
  Gain du calcul du
  C de la RT 2005
• Gestion de la

Caracteristiques

• 2 sorties Fil Pilote 6 ordres et 1sortie régulée
• 1 sortie ECS configurable en 3ème sortie Fil Pilote ou commande de sur-ventilation nocturne ou Change-Over de PAC
  etTimeouts,
• Alimentation 230 V
• Bus de communication non polarisé 2 fils entre le boîtier modulaire et le boîtier d'ambiance

• 3 sorties Fil Pilote 6 ordres + 1 sortie ECS configurable en 4ème sortie Fil Pilote ou commande de sur-ventilation nocturne

• Liaison

tele-info

compteur

électronique ou EM.TI.

• Réserve de marche

permanente des programmes et de l'horloge de 2h

• Radio X2D

bi-directionnelle dans le boitier d'ambiance

• Fixation sur boîte

d'encastrement

(60 mm) ou socle saillie (e option - ref.

6200271)

-Dimensions：.Boitier

technique 3

modules

Boitier

d'ambiance 104

x 80 x 37 mm

Solutions plus

Solutions domotiques :

-TYDOM 200,telecommande multifonction pour le pilotage de multiples applications dans l'habitat, dont le chauffage
- TYDOM 140/141, télécommandes porte-clé pour piloter le chauffage via l'alarme
- TYDOM 310/320/330, transmetteurs téléphoniques pour le

pilotage à

distance

du

chauffage et

de I'ECS par

synthèse

vocale et/ou

par

I'application

JAVA « Ma

Maison »

• COX, MINI

COX,

detecteurs

d'ouverture

permutant

de passer le

chauffage

en Hors-Gel

lors d'une

ouverture

de fenêtre
