TYBOX 711 - Thermostat programmable DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat programmable
Marque	DELTA DORE
Modèle	TYBOX 711
Alimentation	Secteur 230 V (version TYBOX 711) ; version TYBOX 710 sur piles 2× LR03/AAA 1,5 V
Dimensions (approx.)	85 × 85 × 30 mm
Poids (approx.)	150 g
Affichage	Écran LCD rétroéclairé
Fonctions principales	Programmation Confort/Économie, modes automatique, dérogation, sablier, permanent, absence, arrêt
Programmation	Hebdomadaire ou journalière, par pas d'1 h, 1/2 h ou 1/4 h
Températures de consigne	Confort : 16–22 °C, Économie : 13–19 °C, Hors-Gel : 5–11 °C
Modes spéciaux	Absence (Hors-Gel) avec durée programmable, sablier (temporisation), permanent
Entretien et nettoyage	Nettoyer avec un chiffon doux sec ; ne pas utiliser de produits abrasifs ou solvants
Sécurité	Conforme aux directives CEE (89/336/CEM et 73/23 modifiée 93/68 basse tension)
Pièces détachées et réparabilité	Piles disponibles pour version TYBOX 710 ; réparation par SAV uniquement
Service après-vente	0825 878 852 (0,118 €/min depuis un poste fixe)
Informations générales	Notice commune TYBOX 710 et 711 ; livré avec socle et vis de fixation

FOIRE AUX QUESTIONS - TYBOX 711 DELTA DORE

Comment régler l'heure sur le TYBOX 711 ?

Tournez la molette sur la position réglage de l'heure. Les jours clignotent. Utilisez les touches + ou - pour régler le jour, puis validez avec OK. Répétez pour les heures et les minutes. Pour sortir, tournez la molette sur un autre mode.

Comment programmer le chauffage en mode Confort et Économie ?

Tournez la molette sur PROG. La programmation par défaut est Confort de 6h à 23h. Créez vos périodes avec les touches + et - pour basculer entre Confort et Économie. Validez chaque jour avec OK ou maintenez OK 3 secondes pour copier le programme sur le jour suivant.

Que faire en cas d'absence prolongée ?

Utilisez le mode absence : tournez la molette sur la position absence (icône bonhomme). Réglez la durée d'absence avec les touches +/-, validez avec OK. Le thermostat passe en Hors-Gel et revient en mode Auto à la fin du décompte.

Comment utiliser le mode sablier ?

Tournez la molette sur le mode sablier. Choisissez la température de consigne souhaitée avec +/-, puis réglez la durée (en heures) avec les mêmes touches. Validez avec OK. Le mode se termine automatiquement au bout du temps imparti.

Pourquoi l'écran n'affiche-t-il rien ?

Vérifiez l'alimentation : pour le TYBOX 711, assurez-vous que le disjoncteur est en position Marche. Pour le TYBOX 710, vérifiez les piles (2× LR03/AAA). Si le problème persiste, contactez le service après-vente.

Comment remplacer les piles du TYBOX 710 ?

Lorsque le symbole de pile usée apparaît, vous avez environ 1 mois pour changer les piles. Ouvrez le boîtier, remplacez les 2 piles LR03/AAA en respectant les polarités. Replacez le thermostat sur son socle. Le réglage de l'heure est conservé pendant 30 secondes environ.

Comment passer en mode manuel permanent ?

Tournez la molette sur le mode permanent (icône main). Utilisez + ou - pour choisir la température de consigne souhaitée. Pour revenir en mode automatique, tournez simplement la molette sur AUTO.

Que faire si la température affichée ne correspond pas à la température réelle ?

Consultez la notice d'installation pour vérifier le réglage du capteur de température. Le décalage peut être ajusté par votre installateur ou via le menu de configuration (appui maintenu 5 s sur la touche).

Comment verrouiller ou déverrouiller la programmation ?

La modification des programmes peut être interdite lors de l'installation. Si les symboles Confort/Économie n'apparaissent pas en mode PROG, contactez votre installateur ou le service clients pour autoriser la modification.

Où trouver la notice d'installation du TYBOX 711 ?

La notice d'installation est distincte de la notice d'utilisation. Vous pouvez la télécharger sur le site pro.deltadore.com ou la demander auprès du service clients au 0825 878 852.

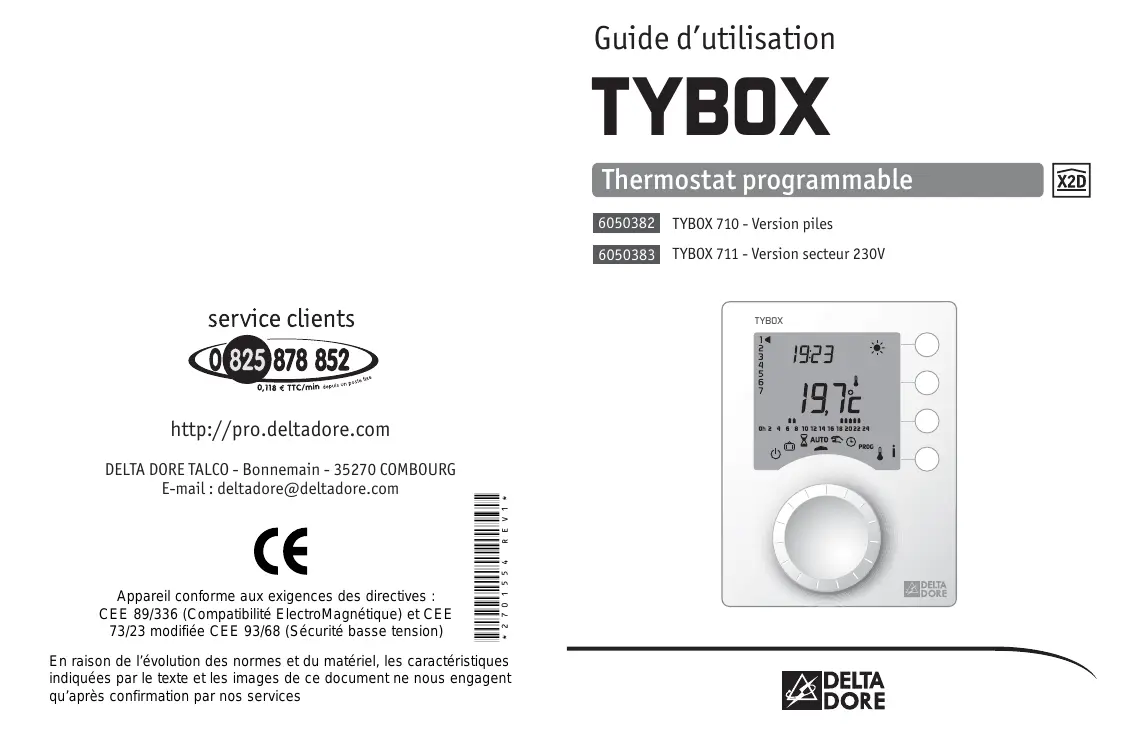

MODE D'EMPLOI TYBOX 711 DELTA DORE

6050383 TYBOX 711 - Version secteur 230V

service clients

0825878 852

0,118 € TTC/min depuis un téléphone

http://pro.deltadore.com

DELTA DORE TALCO - Bonnemain - 35270 COMBOURG

Appareil conforme aux exigences des directives : CEE 89/336 (Compatibility Électromagnétique) et CEE 73/23 modifiée CEE 93/68 (Sécurité basse tension)

En raison de l'évolution des normes et du matériel, les caractéristiques indiquées par le texte et les images de ce document ne nous engagent qu'après confirmation par nos services.

Avertissements

• Lire attentivement cette notice avant toute utilisation.
• Ne pas essayer de réparer cet appareil vous-même, un service après-vente est à votre disposition.

Sommaire

Presentation 3

Mode automatique 4

Derogation 5

Mode sablier 6

Mode permanent 7

Mode absence 8

Mode arrêt 9

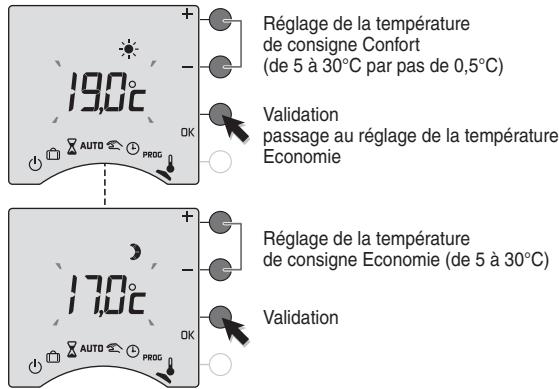

Réglage des températures de consigne 10

Réglement de l'heure 11

Programmation 12

1. Créer et rogner un programme 12
2. Copier le programme 12
3. Vérifier le programme 12

Touche information 15

Remplacement des piles (version TYBOX 710)......16

Aide 18

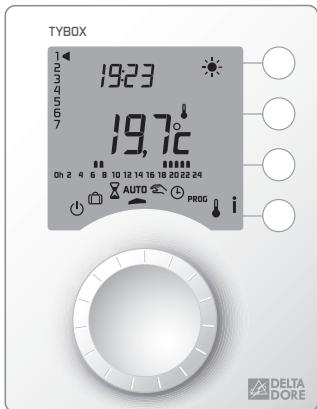

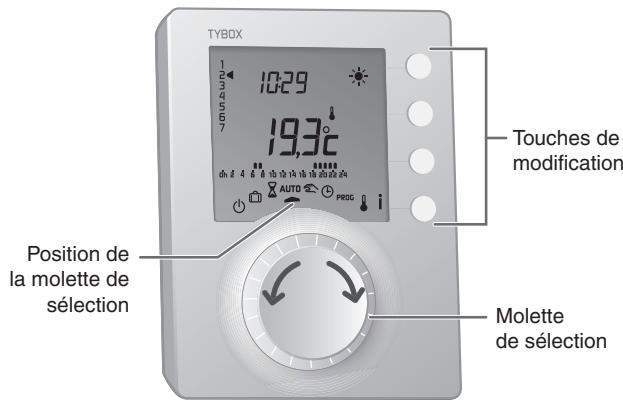

Présentation

Ce thermostat permet la programmation Confort ou Économie de votre chauffage.

Cette notice est commune au TYBOX 710 et TYBOX 711.

Mode arrêt

Mode absence

Mode sablier

AUTO Mode automatique

Mode permanent

Réglage de l'heure

PROG

Programmation

Réglage de la température de consigne

Mode automatique

Tournez la molette sur AUTO.

Votre thermostat suit la programmation.

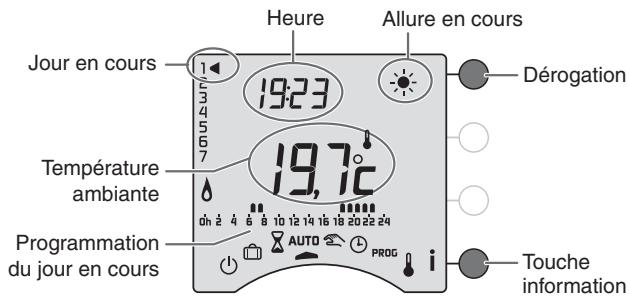

Affichage en mode automatique

Remarque:

Selon la configuration lors de l'installation, votre appareil affiche de façon permanente la température de consigne ou la température ambiante.

Si vous souhaitez modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installateur.

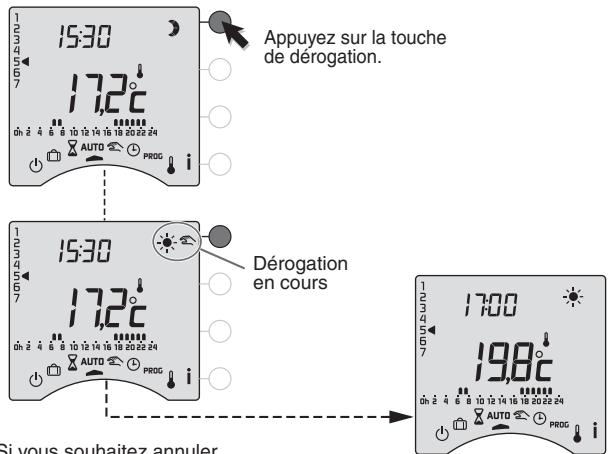

Dérogation

En mode automatique, la dérogation permet de passer de Confort à Economie (ou inversement) jusqu'au prochain changement du programme.

Exemple : il est 15h30 et vous souhaitez du Confort avant l'heure programmée (17h).

Programmation du jour en cours

La dérogation en cours, appuyez de nouveau sur la touche. À 17h00, le programme reprend son cours normal.

Mode sablier

Ce mode permet de choisir une température de consigne pendant un temps donné. Tournez la molette sur

Retour au mode AUTO à la fin du décompte

Pour modifier le mode en cours, appuyez de nouveau sur la touche OK.

Pour annuler le mode sablier en cours, tournez la molette.

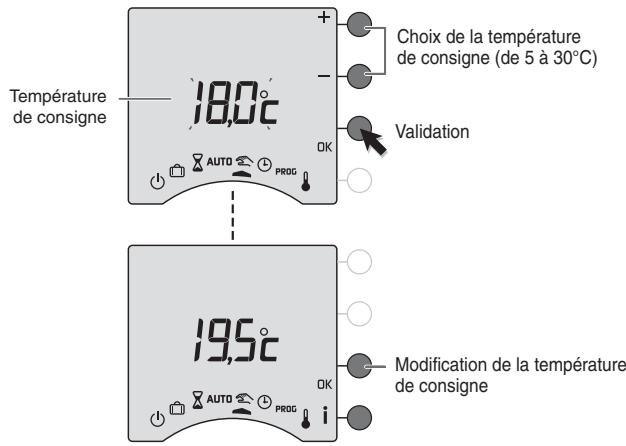

Mode permanent

Ce mode permet de choisir une température de consigne de façon permanente.

Tournez la molette sur

Pour sortir du mode, tournez la molette.

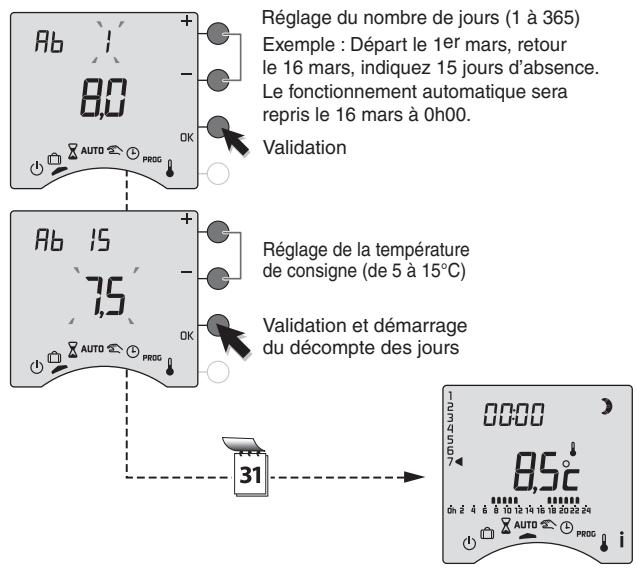

Mode d'absence

Ce mode permet de mettre votre logement en Hors-Gel si vous devez vous absenter pendant plusieurs jours. Tournez la molette sur 1.

Retour au mode AUTO à la fin du décompte

Pour modifier le mode en cours, appuyez de nouveau sur la touche OK.

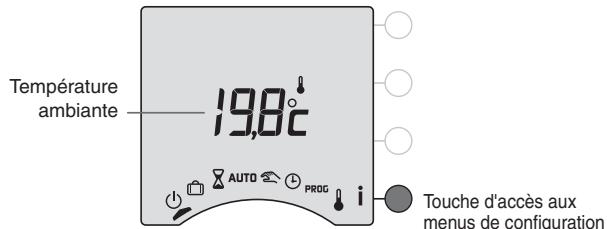

Mode d'arrêt

Ce mode permet de mettre en veille l'installation chauffage en arrêt. Tournez la molette sur ()

Touche d'accès aux menus de configuration (appui maintenu 5 secondes)

Tournez la molette sur

Pour sortir du mode, tournez la molette.

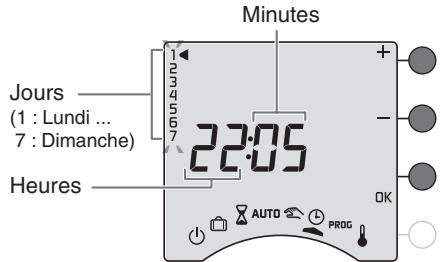

Réglage de l'heure

Tournez la molette sur

Les jours clignotent.

Appuyez sur + ou - pour régler le jour, puis sur OK pour valider et passer au réglage suivant.

Répétez les opérations pour régler les heures et les minutes.

Pour sortir du mode "réglage de l'heure", tournez la molette.

Remarque:

Si l'appareil est configuré en programmation journalière, le réglage des jours n'est pas proposé.

Programmation

Tournez la molette sur PROG.

La programmation par défaut est une période de Confort de 6h00 à 23h00.

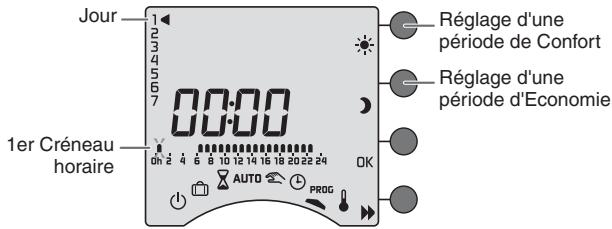

1. Créer votre programme

La programmation commence au jour 1 et à 0h00.

Appuyez sur les touches ou pour créer vos différentes périodes d'Économie ou de Confort.

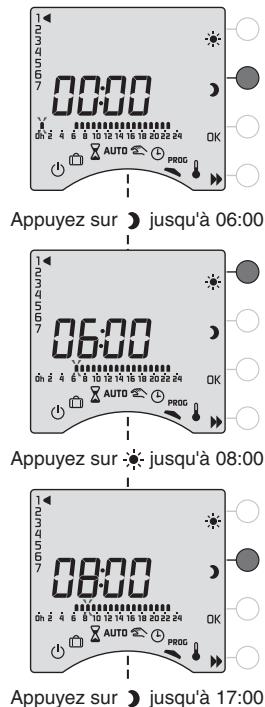

2. Valider et copier le programme

Maintenez appuyée la touche OK pendant 3 secondes pour valider et copier le programme que vous avez créé sur le jour suivant.

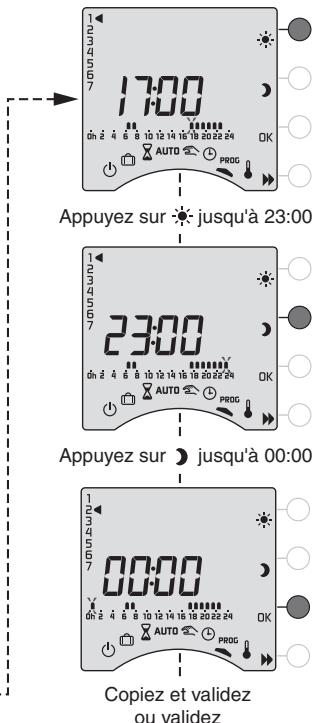

3. Valider le programme

Appuyez sur la touche OK pour valider et passer à la programmation du jour suivant.

Exemple : Confort de 6h à 8h et de 17h à 23h

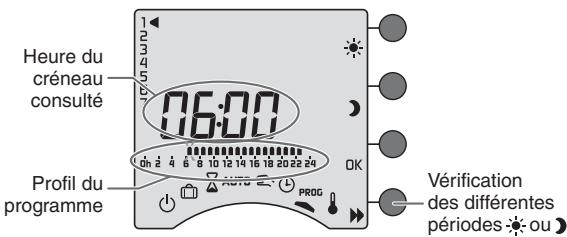

Vérifier votre programme

Appuyez successivement sur la touche pour vérifier les périodes Confort et Économie que vous avez créées.

Appuyez sur OK pour vérifier le jour suivant

Sortir du mode programmation. Tournez la molette sur un autre mode.

REMARQUES : selon la configuration lors de l'installation, la programmation peut être hebdomadaire ou journalière. De même, cette programmation peut s'effectuer par pas d'une heure, d'une demi-heure ou d'un quart d'heure. Si vous souhaitez modifier ces paramètres, reportez-vous à la "notice d'installation" ou contactez notre service clients ou votre installateur.

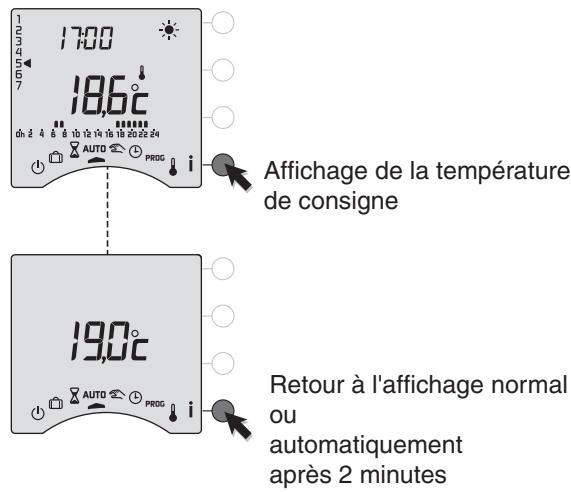

Touche d'information

En mode AUTO, un appui sur la touche i permet de connaître la température ambiente ou la température de consigne selon la configuration lors de l'installation.

Si votre thermostat affiche la température ambiente

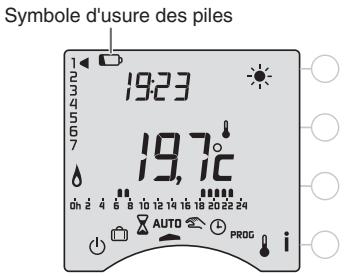

Remplacement des piles (version TYBOX 710)

Lorsque le symbole d'usure des piles apparait, vous disposez d'environ 1 mois pour changer celles-ci (2 piles alcalines 1,5V de type LR03 ou AAA).

Des précautions sont à prendre :

• respecter les polarités +/- lors de la mise en place dans l'appareil,
• ne pas jeter les piles usées n'importe où (dans un souci de respect de l'environnement, vous devez rapporter les piles usées dans un lieu de collecte),
• ne pas les recharger,
• vous avez environ 30 secondes pour changer les piles avant que le réglage de l'heure ne soit remis à zéro (dans ce cas, refaire le réglage du jour et de l'heure).

2 Remplacez les piles en respectant les polarités

3 Positionnez le thermostat sur son socle

4 Verrouillez le thermostat

Aide

L'objet de ce chapitre est de vous aider à résoudre rapidement les problèmes les plus courants que vous pourriez rencontrer sur votre produit lors de l'utilisation. En cas de doute, si le problème persiste ou s'il ne se trouve pas dans cette liste, contactez notre service clients.

Rien n'apparaît sur l'écran du boîtier d'ambiance. Il n'y a pas d'alimentation ou pas de piles (version TYBOX 710) Vérifiez votre disjoncteur ou les piles (version TYBOX 710)

L'appareil est sur le réglage de l'heure. Il y a eu une coupure secteur pendant plus de 2 heures. Réglez l'heure. Tous les autres réglages ont été conservés.

Lors du réglage de l'heure, le réglage des jours n'est pas proposé. Vous êtes en programmation journalière. Si vous souhaitez passer à une programmation hebdomadaire, reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.

Lors de la création d'un programme, les symboles et n'apparaissent pas sur l'écran

La modification des programmes est non autorisée. Reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.

La température affichée ne correspond pas à la température mesurée dans la pièce (thermomètre). Reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.

Les programmes ne peuvent pas être modifiés et le réglage des consignes est limité (Confort: 16 à 22°C, Economie: 13 à 19°C, Hors-Gel: 5 à 11°C). Reportez-vous à la notice d'installation ou contactez votre installateur ou notre service clients.

Votre système de chauffage est en Hors-Gel.

TYBOX est en position PROG ou
